数据链路层

数据链路层是OSI七层模型中的第二层，位于物理层之上、网络层之下，主要负责在直接相连的两个设备（如相邻的路由器、交换机与主机）之间，通过物理链路可靠地传输数据帧，是实现“点到点”数据传输的关键层次。

常见协议与技术

• 以太网（Ethernet）：最广泛的有线局域网协议，定义了帧结构、MAC地址格式和CSMA/CD访问控制方式。
•  PPP（点对点协议）：用于拨号链路、专线等点对点连接，支持差错控制和链路协商。
• Wi-Fi（802.11系列）：无线局域网协议，使用CSMA/CA和无线信道管理。
• MAC地址：数据链路层的设备标识（6字节，全球唯一），如 00:1A:2B:3C:4D:5E ，用于帧的寻址。与IP对比，IP地址描述的是路途总体的起点和终点，MAC地址描述的是路途上的每一个区间的起点和终点。

认识以太网

“以太网”不是一种具体的网络，而是一种技术标准，包括了数据链路层的内容和物理层的内容。以太网的网线必须使用双绞线，以太网是当前应用最广泛的局域网技术。

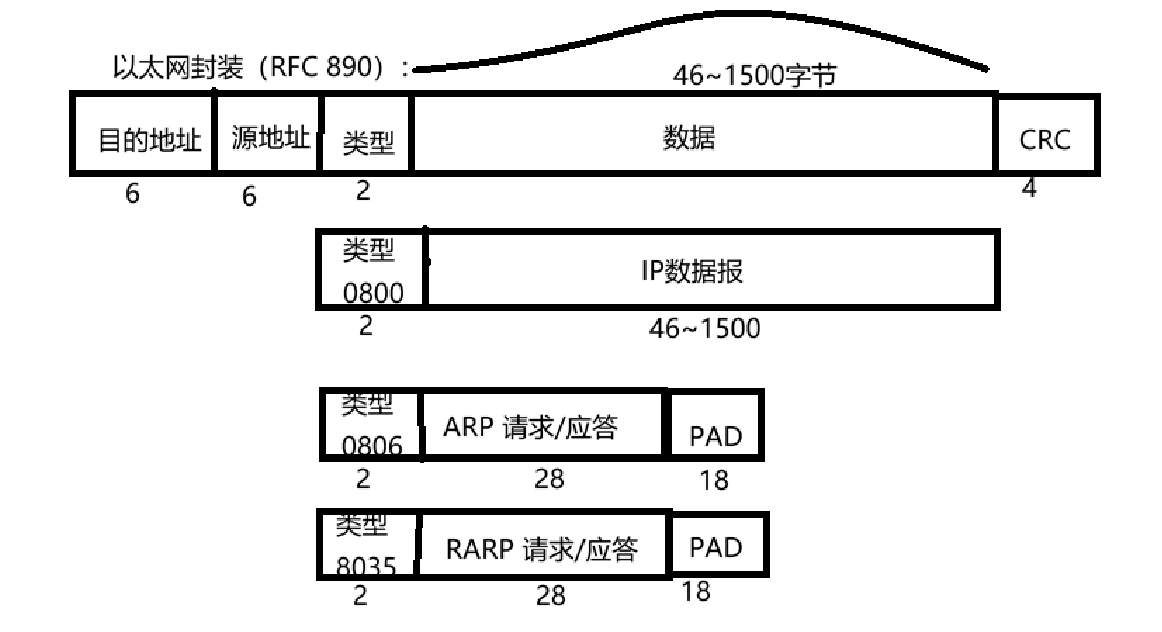

以太网帧格式

• 源地址和目的地址是指网卡的硬件地址（MAC地址），长度是48位，是网卡出厂时固化；
• 帧协议类型字段有三种值，分别是IP（位于OSI模型的网络层，负责将数据从源设备通过网络路由到目标设备），ARP（数据链路层的一个重要协议，用于将网络层的IP地址映射到数据链路层的MAC地址），RARP（通过设备的MAC地址获取对应的IP地址）；
• 帧末尾是CRC校验码。

认识MTU

• MTU就相当于发快递时对包裹尺寸的限制，这个限制是不同的数据链路对于的物理层产生的限制。
• 以太网帧中的数据长度规定最小46字节，最大1500字节，ARP数据包的长度不够46字节，要在后面补填充位。
• 最大值1500被称为以太网的最大传输单元（MTU），不同的网络类型有不同的MTU。
• 如果一个数据包从以太网路由到拨号链路上，数据包长度大于拨号链路的MTU了，则需要对数据包进行分片。
• 不同的数据链路层标准的MTU是不同的。

MTU对IP协议的影响——分片与重组

IP协议是MTU的直接应对者，当IP数据报（含首部）大小超过链路MTU时：将较大的IP包分成多个小包，并给每个小包打上标签🏷，每个小包IP协议头的16位标识都是相同的，每个小包的IP协议头的3位标志字段中，第二位置为0，表示允许分片，第三位来表示结束标记（是否当前的为最后一个小包，是的话置为1，否则置为0）.达到对端时再将这些小包，会按顺序重组，拼装到一起返回给传输层。一旦这些小包中任意一个小包丢失，接收端的重组就会失败，但是IP层不会再重新传输数据。

若是IP首部设置不分片（DF）标志，超过MTU的数据报就会被丢弃，且返回“需要分片”的ICMP差错报文。

MTU对UDP协议的影响——易丢包、无重传

UDP是无连接、不可靠协议，本身不处理分片，完全依赖IP层，一旦UDP携带的数据超过1572（1500-20（IP首部）-8（UDP首部）），那么就会在网络层分成多个IP数据报，这多个IP数据报如果有任意一个丢失，都会引起接收端网络层重组失败。因此，UDP数据报如果在网络层被分片，整个数据被丢失的概率就大大增加了。

MTU对TCP协议的影响——主动规避分片，提升效率

TCP是面向连接、可靠的协议，通过机制主动适配MTU，减少分片。

MASS（TCP的单个数据报的最大消息长度）协商

TCP建立连接时，双方在发送SYN的时候会在TCP头部写入自己能支持的MSS值，然后双方得知对方的MSS值之后，会选择较小的作为最终MSS，MSS的值就是在TCP首部的40字节变长选项中。MSS通常为“MTU - IP首部（20） - TCP首部（20）”，如以太网中MSS=1460字节，确保TCP段+首部不超过MTU，避免IP分片。若TCP段因分片丢失导致传输失败，TCP会重传整个段（而非分片），可靠性比UDP更高。

总结

• IP：直接处理分片与重组，是MTU限制的“执行者”；
• ​UDP：被动依赖IP分片，分片丢失影响大，需主动控制包大小；
• TCP：通过MSS和PMTU主动适配MTU，规避分片，提升可靠性和效率。

认识ARP协议

​ARP（Address Resolution Protocol，地址解析协议）是数据链路层的关键协议，作用是将网络层的IP地址映射为数据链路层的MAC地址，但是ARP不是一个单纯的数据链路层的协议，而是一个介于数据链路层和网络层之间的协议。

ARP协议的作用

在网络通讯时，源主机的应用程序知道目的主机和IP地址和端口号，去不知道目的主机的硬件地址，数据包首先是被网卡接收到再去处理上层协议的，如果接收到的数据包的硬件地址与本机不符，则直接丢弃，因此在通讯前必须获得目的主机的硬件地址。ARP就解决了“知道目标IP却不知道其物理地址，无法直接发送数据帧”的问题，是局域网内通信的基础。

ARP协议的工作流程

• 发送ARP请求（广播），源主机A发出ARP请求帧，其中包含​:

发送端信息：自己的IP（192.168.1.2）和MAC（AA:AA:AA:AA:AA:AA）；
目标端信息：目标IP（192.168.1.3），目标MAC暂为 00:00:00:00:00:00 （待查询）。
该帧以广播形式发送（目标MAC为 FF:FF:FF:FF:FF:FF ），局域网内所有设备均可接收。

• 接收与筛选

局域网内所有设备收到请求后，会比对目标IP是否与自身IP一致：
非目标设备（如IP为192.168.1.4的设备）忽略该请求；
目标主机B（IP：192.168.1.3）识别到自身IP，准备响应。

• 返回ARP响应（单播）

主机B向主机A单播发送ARP响应帧，包含自己的MAC地址（如BB:BB:BB:BB:BB:BB），明确“192.168.1.3对应的MAC是BB:BB:BB:BB:BB:BB”。

• 缓存映射关系

主机A收到响应后，将“IP→MAC”的映射存入本地ARP缓存表，可以用arp-a命令查看。ARP缓存表中的表项有过期时间（一般为20分钟），如果20分钟内没有再次使用某个表项，则该表项失效，下次还要发来ARP请求来获得目的主机的硬件地址。

简单说，ARP是局域网中的“地址翻译器”，让基于IP的通信能最终通过物理地址（MAC）在链路层实现准确投递，是IP协议在局域网内正常工作的必要支撑。

​
