实测2026年7款UML类图工具，推荐这几款！
作为经常画架构图、类图的技术博主，我最近把市面上主流的 UML 类图工具又翻了一遍。2026 年了，工具已经不只是“拖拽画线”，AI 辅助、实时协作、跨平台同步成了基本操作。这篇文章会从实际开发者的角度，把几个热门工具的优缺点、适用场景、价格都跑一遍，帮你避开坑，选出最适合自己团队的那一款。
一、选 UML 类图工具，先看这 5 个维度
在动手测之前，我们先统一一下 UML 类图的核心考察点：
| 维度 | 说明 |
|---|---|
| 符号规范性 | 是否支持完整的 UML 2.x 语法（泛化箭头、依赖虚线、多重性标记等） |
| 易用性 | 拖拽是否流畅、自动布局好不好用、有没有模板库 |
| 协作能力 | 多人实时编辑、评论、历史版本、权限管理 |
| 集成度 | 能否和 Jira、Confluence、GitHub、VS Code 打通 |
| 价格与部署 | 免费版限制多不多？是否支持自托管、导出无水印？ |
另外，如果你的团队需要持续维护全系统类图，还要看是否支持代码正向/反向工程。下面这 7 款工具是我实测后按综合评分排序的，适合不同规模和需求。
二、2026 年 7 款主流 UML 类图工具深度测评
1. Lucidchart —— 全平台协作标杆

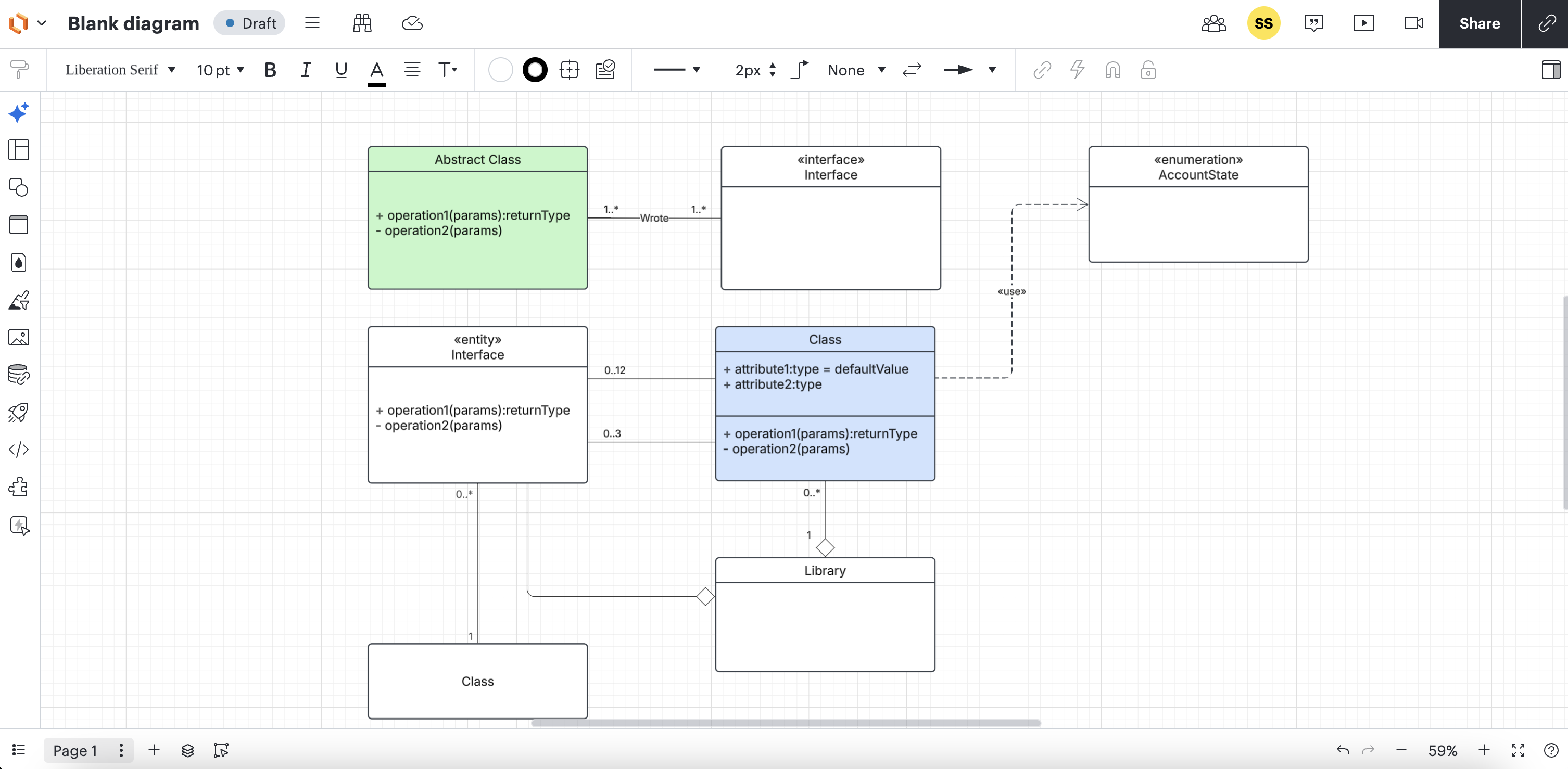

- 亮点：Web 端白板 + 标准 UML 形状库，支持实时协作、自动布局。与 Atlassian、Google Workspace 深度集成，设计文档和代码可以无缝同步。
- 定价：免费版限制 3 个文档，个人版约 9.95 美元/月。
- 适用：中大型团队、跨部门沟通、需要规范化交付的场景。
实测感受：流畅度很高，拖拽类关系时自动对齐很智能。如果团队已经在用 Confluence 或 Jira，选它几乎不费力气。
2. NuromBoard 诺智白板 —— AI 白板 + 绘图一体化

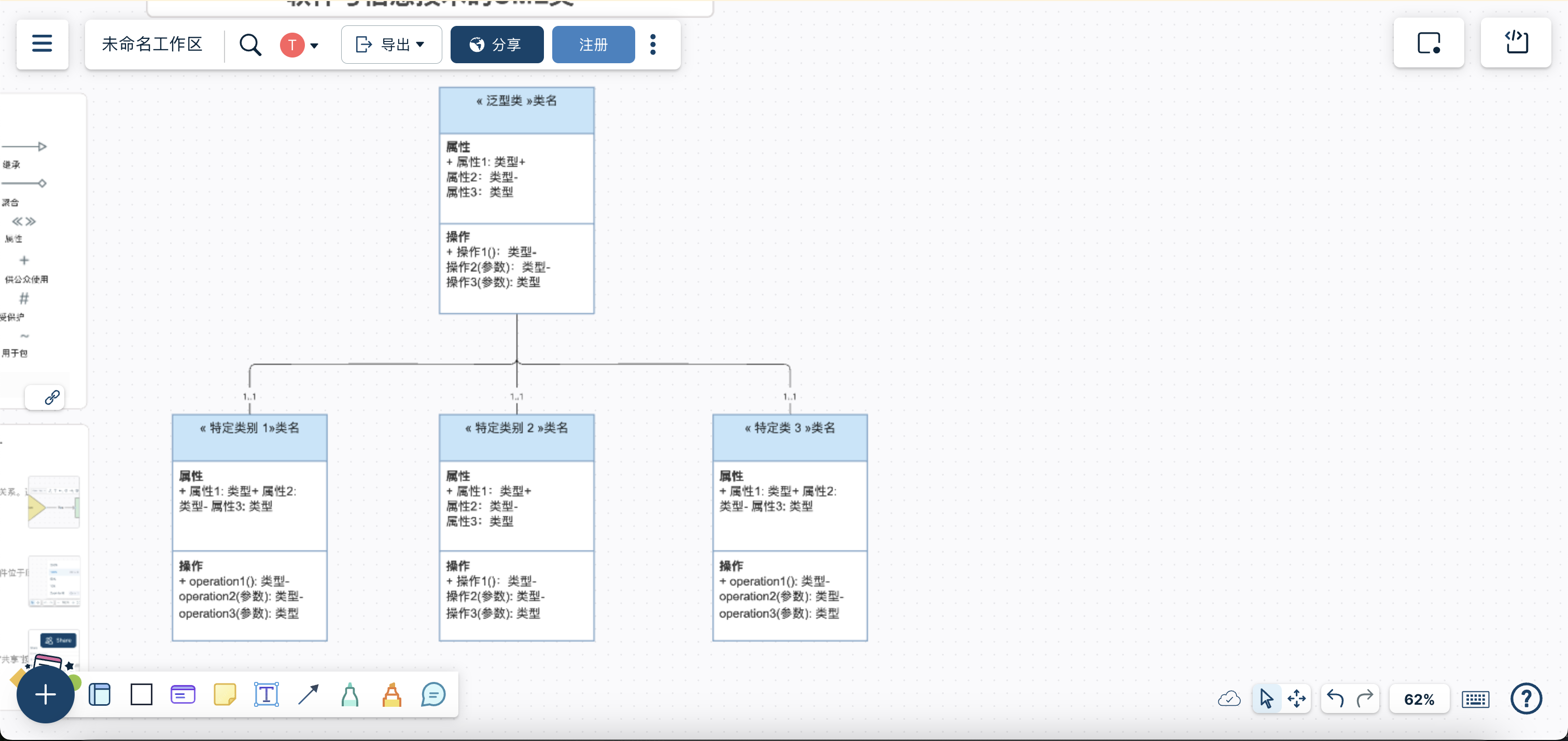

- 亮点：白板、思维导图、流程图、UML 类图在一个画布里。支持 AI 辅助建板（输入需求自动生成 UML 草图），手绘风格呈现，思维导图大纲模式可快速转为类图。提供实时协作与跨平台同步。
- 定价：免费版支持团队协作，付费版解锁 AI 功能与无限画布。
- 适用：需要从概念整理过渡到技术设计的团队，或偏好灵活白板表达的用户。
实测感受：特别适合一边 brainstorm 一边画类图的场景。思维导图转类图的功能很实用，手绘风格让评审时的视觉负担更低。
3. draw.io（diagrams.net）—— 免费开源首选

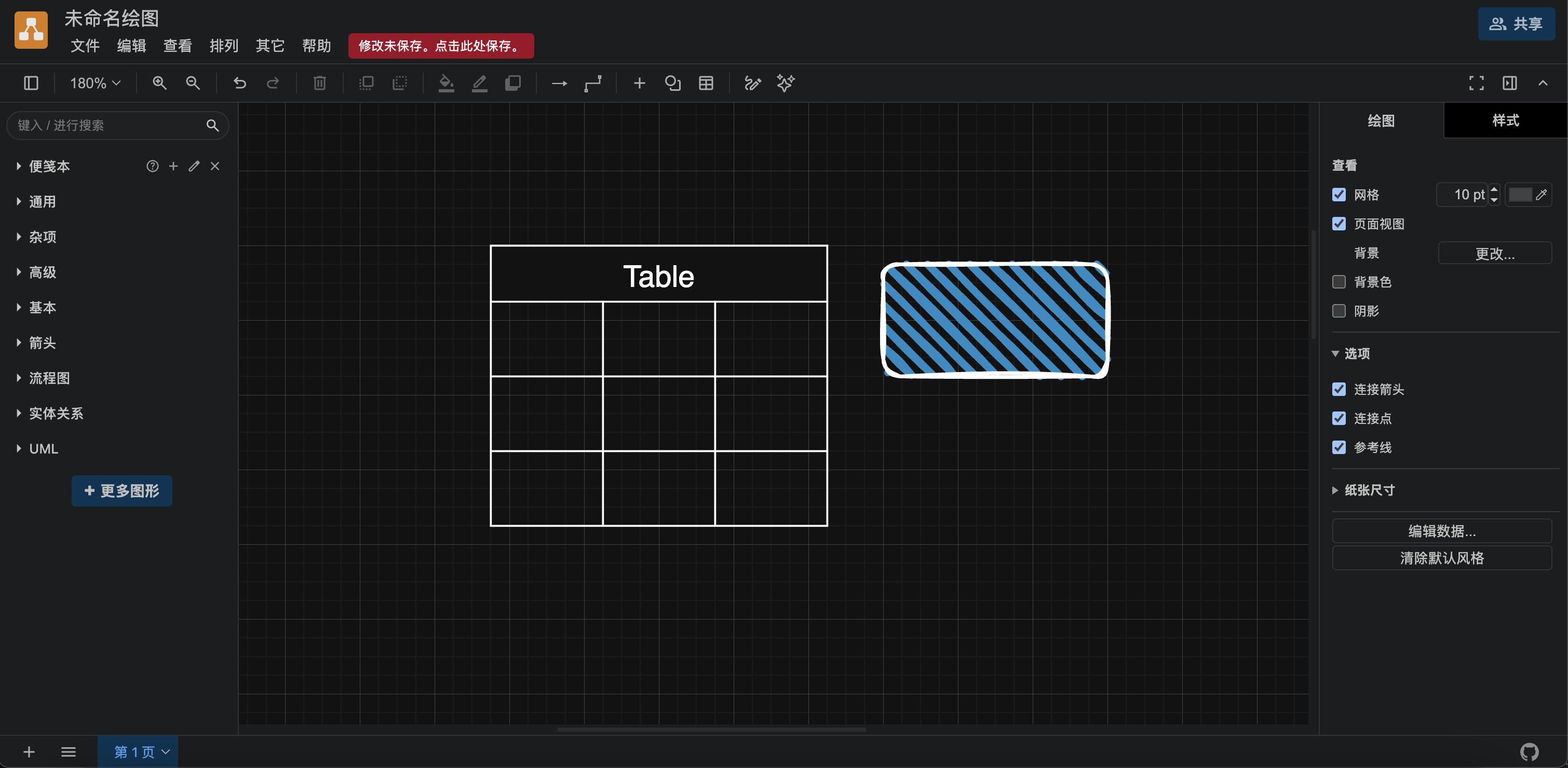

- 亮点：完全免费、开源、离线可用。支持本地/云端存储（Google Drive、OneDrive 等），UML 形状库齐全，自动布局，导出 SVG/PDF。
- 不足：协作功能弱，需自行同步文件，界面稍显老旧。
- 适用：个人开发者、学生、小型项目，或希望零成本搭建 UML 层级的用户。
实测感受：如果只是自己画画类图，draw.io 绝对够用。导出的 SVG 在 Markdown 文档里直接引用，非常方便。
4. Gliffy —— Atlassian 生态内嵌工具

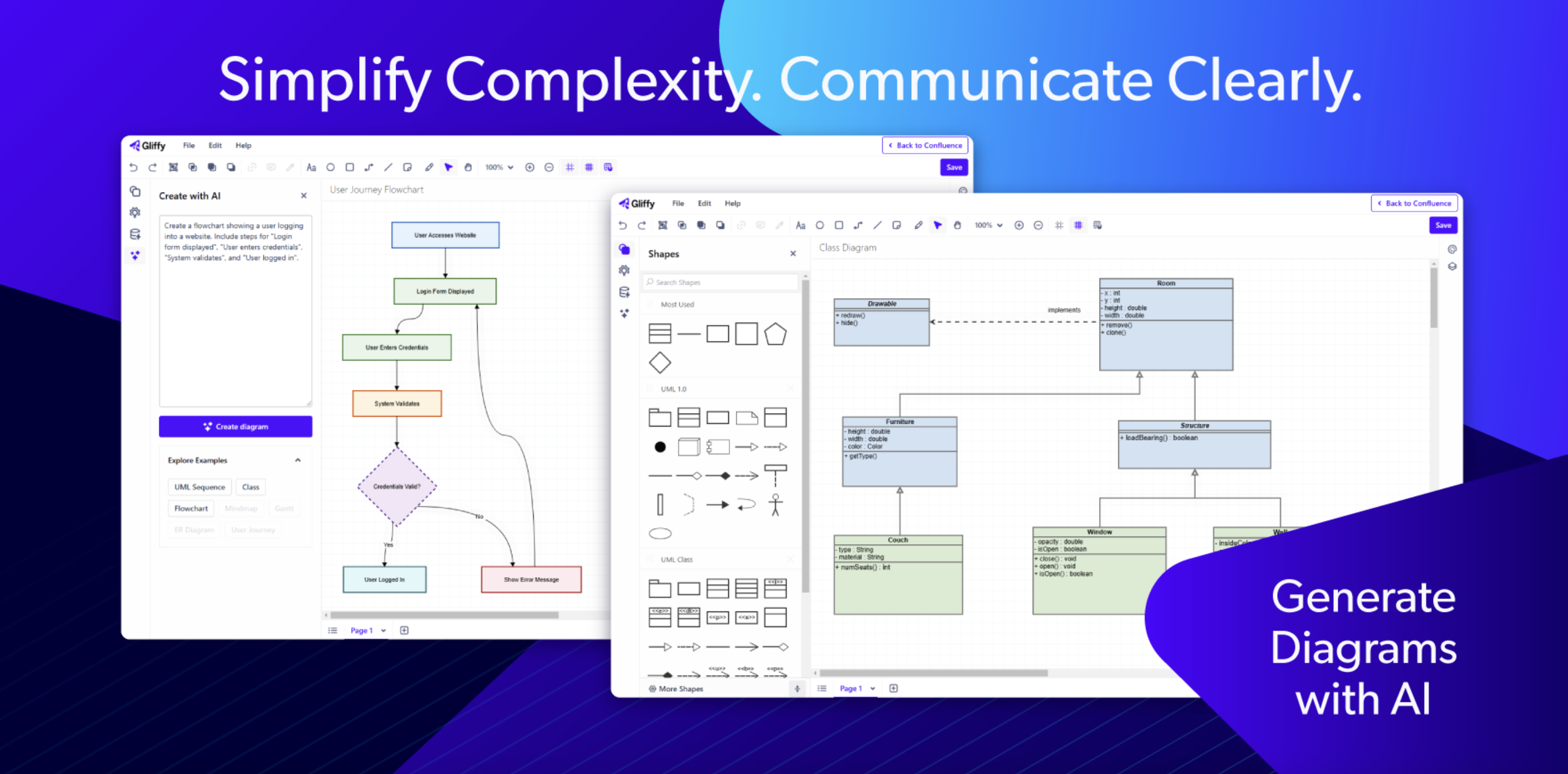

- 亮点：Confluence / Jira 插件，直接在页面内绘制类图，与项目任务关联。操作简单，无需离开流程平台。
- 定价：随 Confluence/Jira 订阅，单独使用约 18 美元/月。
- 适用：深度使用 Atlassian 套件的团队，追求操作连贯性。
实测感受：如果你是重度 Confluence 用户，Gliffy 就是“不换工具”的选择。但单独买就不太划算，不如 Lucidchart。
5. Miro —— 白板驱动的协作类图

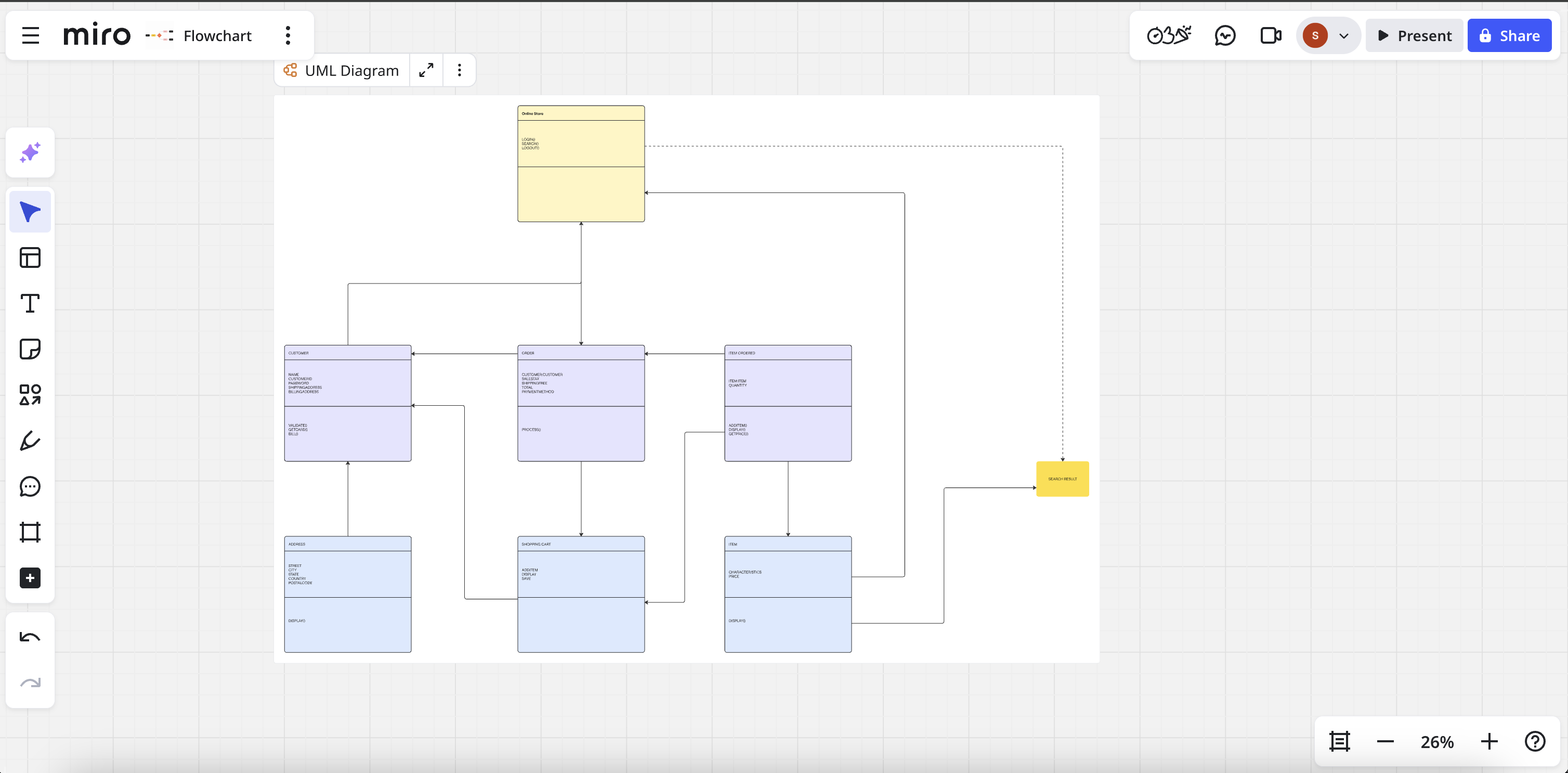

- 亮点：无限画布、便利贴、多模板，UML 形状库丰富。实时在线、丰富图标、支持投票/评论功能。适合远程设计评审。
- 不足：UML 符号规范性弱于专业工具，自动布局功能有限。
- 适用：敏捷团队、设计思维工作坊，非严格 UML 建模场景。
实测感受：Miro 的协作体验很好，但画严格 UML 类图时箭头不太标准，需要手动调整。更适合做架构草图或评审讨论。
6. Creately —— 可视化协作平台
- 亮点：拖拽式 UML 库，支持智能连接、版本历史、无限画布。提供主题、图表样式定制。
- 定价：免费版支持 3 个工作区，付费版约 5 美元/月起。
- 适用：中小团队，需要同时管理多种图表类型（UML、拓扑、泳道图）。
实测感受：性价比不错，功能全面，但自动布局有时不够智能，需要手工微调。
7. ProcessOn —— 国内轻量级在线绘图平台
- 亮点：国内访问流畅，支持 UML 类图、流程图、思维导图等多种图表类型。拖拽式编辑，内置丰富模板和形状库。支持团队协作、文件分享和在线评论，导出格式涵盖 PNG、PDF、SVG。
- 不足：免费版有文件数量和协作人数限制，UML 符号库的完整性和规范性较专业工具略弱。
- 定价：免费版基础功能可用，个人版约 25 元/月起。
- 适用：国内个人用户、教学场景，以及需要快速绘制和分享类图的小型团队。
实测感受：国内网络环境下速度很快，适合临时画图发给同事。如果对 UML 符号要求不高，完全够用。
三、不同场景下的工具推荐
| 场景 | 推荐工具 |
|---|---|
| 团队协作与文档共享 | Lucidchart、NuromBoard、Miro |
| 免费/开源需求 | draw.io |
| 与开发流程集成 | draw.io（本地存储）、Lucidchart（插件集成） |
| 快速原型与教学 | draw.io、NuromBoard（AI 快速生成基础类图） |
四、选型实操步骤与注意事项
实操步骤
- 明确需求：是画单个类图，还是需要持续维护全系统模型？是否需要代码反向工程？
- 评估团队规模：单人用 draw.io；5 人以上协作优先 Lucidchart、ProcessOn 免费版或 NuromBoard 免费版。
- 测试基础功能：试用 1-2 周，重点测自动布局、导出质量（SVG 是否可编辑）、与现有工具的集成。
- 关注成本：免费版是否有导出水印或节点限制？是否影响正常使用？
- 验证协作流程：邀请 1-2 名同事同时编辑，检查冲突解决、实时同步延迟。
注意事项
- 符号标准：部分工具（如 Miro）对 UML 关系的箭头形状略有简化，若需交付给客户或评审，优先选择严格遵循 UML 2.x 的工具（Lucidchart、draw.io）。
- 数据安全：涉及商业机密时，避免纯云端工具，选择支持自托管（draw.io 本地存储）或带有企业级加密的（Lucidchart）。
- 导出格式：多数工具支持 SVG/PDF，但若需要嵌入 Markdown 或 Wiki，优先选能直接复制粘贴或提供 Markdown 嵌入代码的工具（draw.io、ProcessOn、NuromBoard）。
- 学习成本：新手可从 Lucidchart、NuromBoard 起步，功能丰富但学习曲线较平缓。
五、总结
2026 年的 UML 类图工具已经不再是单纯的“画图软件”，而是向协作、云原生、AI 辅助、文档即代码方向演进。Lucidchart 保持了协作与规范化的标杆地位，draw.io 满足了免费和离线需求，而 NuromBoard 则为白板与 UML 的融合提供了新的可能性。没有绝对最好的工具，只有最适合你当前团队研发阶段和协作模式的工具。
建议：先根据本文的维度表列一个需求清单，然后挑 2-3 款试用一周，让团队一起投票决定。
欢迎在评论区聊聊你们团队正在用哪款 UML 类图工具？有什么踩坑经历？👇
