1. 引言

微服务架构已成为构建复杂分布式系统的首选方案。然而，随着服务数量的增长，如何清晰地划分各层职责、管理服务间依赖，成为架构设计的关键挑战。本文将深入解析微服务架构的六层模型，通过层次化的视角，帮助你理解从底层基础设施到顶层用户接入的完整技术栈。

2. 六层模型总览

微服务架构六层模型将整个系统自下而上划分为六个逻辑层，每一层都承担着特定的核心职责，并依赖一系列成熟的技术组件来实现。

层级	名称	核心职责	关键角色与技术
L1	基础设施层	提供计算、网络、存储等底层资源。	物理机、虚拟机、云主机、Docker、Kubernetes (K8s)
L2	平台服务层	提供微服务架构所需的通用后端服务。	注册中心 (Nacos)、配置中心 (Apollo)、消息队列 (RocketMQ)、分布式事务 (Seata)
L3	网关层	作为系统唯一入口，负责路由、认证、限流等。	Spring Cloud Gateway、Kong、Nginx
L4	业务服务层	承载具体业务逻辑，是微服务的核心。	Spring Boot、Dubbo、Go-zero 等框架开发的各个独立服务
L5	可观测性层	用于监控、追踪和诊断系统运行状态。	Prometheus (监控)、Grafana (仪表盘)、SkyWalking (链路追踪)、ELK (日志)
L6	接入与治理层	连接外部用户并实现自动化管理与安全策略。	负载均衡、CDN、API 文档、服务网格 (Istio)、CI/CD 流水线

3. 各层深度解析

3.1 L1：基础设施层

基础设施层是整个微服务架构的基石，它抽象了底层物理或虚拟资源，为上层应用提供稳定、弹性的运行环境。

• 核心职责：提供计算（CPU、内存）、网络（VPC、负载均衡）、存储（块存储、对象存储）等资源。
• 关键技术：
  • 容器化：Docker 提供了轻量级的应用打包和运行环境，确保了环境一致性。
  • 编排调度：Kubernetes (K8s) 作为容器编排的事实标准，负责服务的自动部署、弹性伸缩、服务发现和负载均衡。
  • 云原生：云主机、虚拟机等 IaaS 层资源为 K8s 集群提供了底层支撑。

3.2 L2：平台服务层

平台服务层为所有微服务提供通用的、可复用的后端能力，避免了每个服务重复实现这些基础功能。

• 核心职责：提供服务注册与发现、配置管理、异步通信、分布式事务等通用能力。
• 关键技术：
  • 注册中心 (Nacos/Eureka)：管理所有微服务的实例地址，实现服务的动态发现。
  • 配置中心 (Apollo/Nacos Config)：集中管理应用的配置信息，支持配置的动态刷新。
  • 消息队列 (RocketMQ/Kafka)：实现服务间的异步解耦、流量削峰和事件驱动。
  • 分布式事务 (Seata)：解决跨服务的数据一致性问题。

3.3 L3：网关层

网关层是系统的统一入口，所有外部请求都必须经过网关，它承担着安全、路由和流量控制的重要职责。

• 核心职责：请求路由、身份认证、权限校验、限流熔断、协议转换、日志记录。
• 关键技术：
  • Spring Cloud Gateway：基于 Spring WebFlux 的响应式网关，功能强大，与 Spring Cloud 生态集成良好。
  • Kong：基于 OpenResty 的高性能网关，支持丰富的插件生态。
  • Nginx：高性能的 Web 服务器和反向代理，常作为最前端的流量入口。

3.4 L4：业务服务层

业务服务层是微服务的核心，承载着具体的业务逻辑。每个服务都围绕特定的业务领域进行构建，独立开发、部署和扩展。

• 核心职责：实现具体的业务功能，如用户管理、订单处理、商品管理等。
• 关键技术：
  • Spring Boot：Java 生态中最流行的微服务开发框架，简化了服务搭建和配置。
  • Dubbo：高性能的 Java RPC 框架，专注于服务间的高效调用。
  • Go-zero：Go 语言生态中的微服务框架，以其高性能和工程化实践著称。

3.5 L5：可观测性层

可观测性层是保障系统稳定运行的“眼睛”，通过收集和分析系统的运行数据，帮助开发和运维人员快速定位问题。

• 核心职责：提供 Metrics（指标）、Tracing（链路追踪）、Logging（日志）三大支柱能力。
• 关键技术：
  • 监控 (Prometheus + Grafana)：Prometheus 负责采集和存储时序指标数据，Grafana 提供强大的可视化仪表盘。
  • 链路追踪 (SkyWalking)：追踪一次请求在多个服务间的完整调用链路，帮助分析性能瓶颈和故障点。
  • 日志 (ELK Stack)：Elasticsearch 负责日志的存储和搜索，Logstash 负责日志的收集和解析，Kibana 提供日志的可视化界面。

3.6 L6：接入与治理层

接入与治理层位于架构的最顶层，负责连接外部用户，并实现自动化的运维管理和安全策略。

• 核心职责：流量接入、负载分发、安全防护、API 管理、服务治理、自动化部署。
• 关键技术：
  • 负载均衡：将外部流量分发到多个网关或服务实例，提高系统的可用性和吞吐量。
  • CDN：加速静态资源的访问，提升全球用户的访问体验。
  • 服务网格 (Istio)：将服务通信的逻辑从业务代码中剥离，通过 Sidecar 代理实现流量管理、安全策略和可观测性。
  • CI/CD 流水线：实现代码的自动化构建、测试和部署，加速交付效率。

---

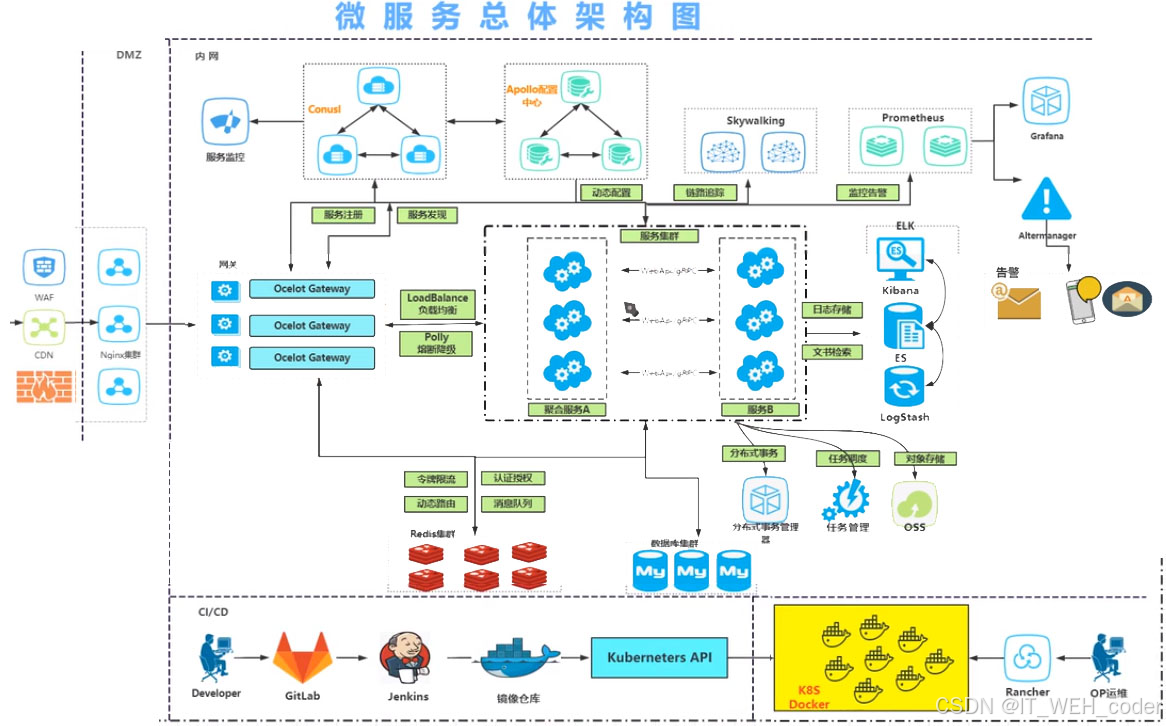

4. 微服务总体架构图

4.1宏观架构层次图

这个图展示了微服务架构的六层模型，帮助你理解各层之间的职责与依赖关系。

---

4.2 一次完整请求的时序图

这个图展示了从用户点击到数据库返回的完整调用流程：

---

4.3微服务内部架构图

这个图展示了单个微服务内部的层次结构：

---

4.4 服务注册与发现流程图

这个图展示了服务如何自动找到彼此：

---

4.5 数据流与缓存流程图

这个图展示了请求如何处理以及缓存的使用：

---

关键要点总结

流程图	核心关注点	适用场景
宏观架构层次图	各层职责与依赖关系	架构设计、技术选型
请求时序图	调用流程、网络交互	问题排查、性能优化
服务内部架构图	代码组织、分层设计	开发规范、代码审查
服务注册发现图	动态寻址、高可用	部署运维、故障演练
数据流缓存图	数据流转、性能优化	缓存设计、数据一致性
