“在移动应用开发中，GUI 设计稿（Mock-up）是连接设计与实现的关键桥梁。然而，在真实工业流程中，设计稿与最终实现之间的偏差（如控件缺失、布局变化、流程错误）大量存在，且主要依赖人工测试进行发现，成本高、效率低、易遗漏。

为解决这一痛点，GUIPilot作为一种面向设计稿一致性验证的端到端移动 GUI 测试框架，能够自动检测 界面不一致 与 交互流程不一致，为工业级移动应用测试提供了新的技术路径。

• 📄 论文标题：GUIPilot: A Consistency-Based Mobile GUI Testing Approach for Detecting Application-Specific Bugs

• 📅 发表时间： ISSTA / Proceedings of the ACM on Software Engineering, 2025

• 🏫 作者单位：上海交通大学 & 新加坡国立大学

• ⚙️ 开源代码：  https://github.com/code-philia/GUIPilot

01

—

方法介绍

GUIPilot 以“设计稿即规范”为核心思想，对照设计稿自动验证 App 实现是否存在偏差。整体流程包括三个阶段：

① 设计稿规范化

将原始 Mock-up 解析为统一的 Screen–Widget–Action–Process 元模型；

② 界面一致性检测

通过控件检测与全局对齐算法，发现缺失、冗余或语义变化的控件；

③ 流程一致性检测

利用视觉语言模型（VLM）将设计描述转化为可执行操作，验证页面跳转是否正确。

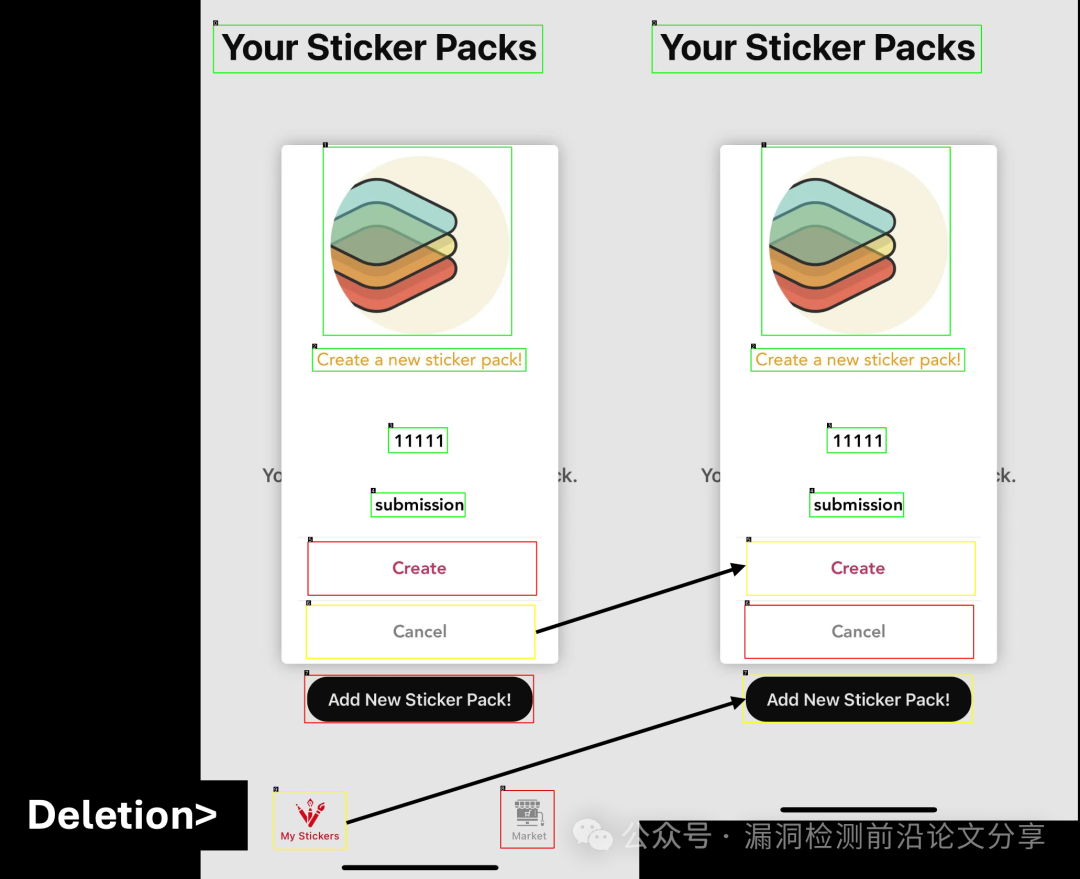

图 1. GVT的失败案例。红色方框表示无法匹配的组件，线条标注了匹配结果。

图1展示了一个示例，当删除小部件的最后一排时会发生错位现象。结果导致“取消”按钮与“创建”按钮错位，而“我的贴纸”图标与“添加新贴纸包”按钮错位，因为匹配的小部件在屏幕上具有相似的相对位置。这会同时导致误报和漏报。

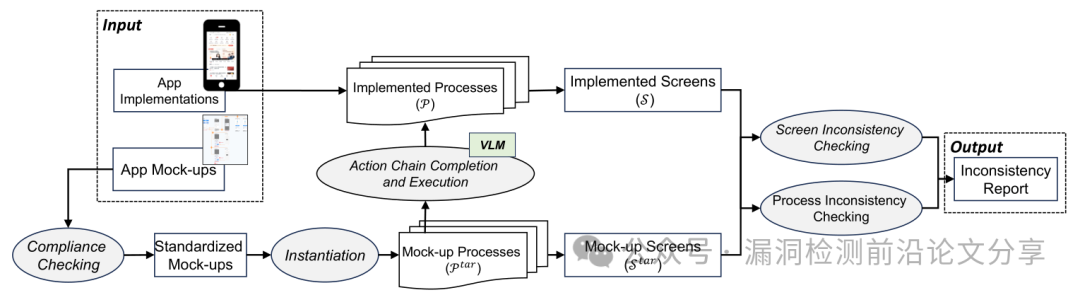

图 2.方法框架图

小结：GUIPilot 首次将 GUI 设计稿一致性检测扩展为“界面 + 流程”双维度验证，覆盖真实工业测试需求。

02

—

关键机制

1. 从局部匹配到全局布局语义，将控件匹配建模为全局优化问题，显著降低误报率。
2. 视觉 Prompt 约束 VLM 行为，有效减少幻觉，保证动作可执行性。
3. 统一界面与流程一致性，首次在同一框架中系统解决两类设计偏差。

模块	实现方式	主要作用
控件检测	YOLOv8 目标检测 + OCR 文本识别	统一提取设计稿与实现界面的控件结构
控件全局对齐	基于偏序 + LCS 的动态规划匹配	避免局部位移导致的错误匹配
语义一致性判断	文本、颜色、类型多维相似度	检测控件语义变化
流程一致性检测	VLM + 视觉 Prompt + Action Space 限制	验证设计稿中的页面跳转是否真实可达

小结：GUIPilot在“结构对齐”与“可执行流程推理”两方面均显著优于以往 GUI 测试方法。

03

—

实验结果

研究团队在 80 个真实 Android 应用、160 份设计稿 上进行了系统评估：

	Precision	Recall	对比方法
界面一致性检测	99.8%	98.6%	GVT、VLM-baseline
流程一致性检测	100%	100%	—

小结：相比 GVT，GUIPilot 在复杂布局、控件插入/删除场景下优势尤为明显，同时保持毫秒级检测效率。

📌 总结

GUIPilot 将“设计稿一致性”这一长期依赖人工的测试任务，系统性地转化为可自动化、可扩展的问题，为移动 GUI 测试提供了更贴近工业现实的解决方案。其方法论同样对 Web 前端测试、低代码平台验证等场景具有重要启发意义。
