开源CAE实战系列（五）：Code_Aster热应力应用
1 一般热 & 热力计算
1.1 管道设备的热应力现象
在工业生产制造中，管道是最常见的设备之一。管道内壁与外壁的温差导致管道壁产生热应力，可能加速管道老化等问题，缩短使用寿命。
我们可以通过Code_Aster进行有限元分析来预测管道的温度场和应力场分布，实现对设备更有针对性的维护。

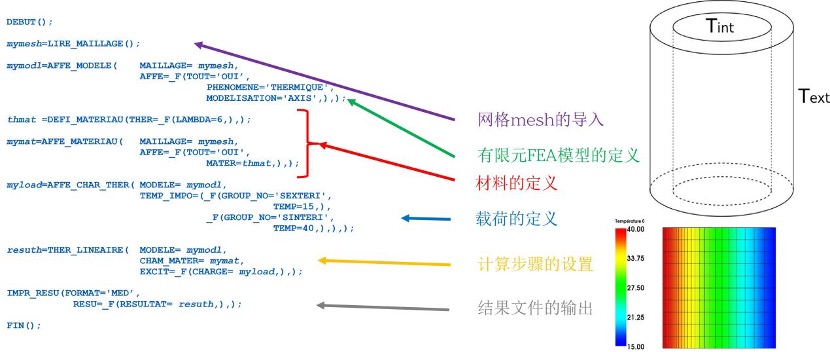

1.2 举例：热平衡状态的圆管
对无限长管的内外表面施加固定的温度，求壁厚方向的温度场。
1.2.1 热计算详解
（1）可采用的计算模型：
AFFE_MODELE (… PHENOMENE = 'THERMIQUE'
… MODELISATION = 'XXXX'))
模型类型MODELISATION根据几何维度、对称性、单元类型的不同可以为：
- 3D / AXIS / PLAN
- 3D_DIAG / AXIS_DIAG / PLAN_DIAG
- COQUE / COQUE_AXIS / COQUE_PLAN
Tips：
温度剧烈变化（如热冲击）时，推荐使用矩阵对角化的物理模型，即*_DIAG；
在2D模型中，可将一个二次单元分割成两个一次单元。
（2）材料的定义：
DEFI_MATERIAU，至少包含以下参数：
- λ，热导率（W/m/°C）
- ρCP，密度比热容（J/(m3·°C)）
3种主要的材料特性定义方式：
- THER：线性各向同性
- THER_ORTH：线性正交异性，从3个方向上定义热导率λ
- THER_NL ：非线性，需要定义温度相关的各参数如λ(T)，ρCP(T)，β(T)
（3）边界条件的定义：
AFFE_CHAR_THER or AFFE_CHAR_THER_F
第一类边界条件（Dirichlet）：
>> 时间和空间为变量的温度函数
- TEMP_IMPO
>> 节点温度之间的线性关系
- LIAISON_DDL
- LIAISON_GROUP
- LIAISON_MAIL
第二类边界条件（Neumann）：
>> 自然对流（Fourier定律）
- EXCHANGE
>> 壁面间的对流换热
- EXCHANGE_PAROI
>> 法向热流：常数或温度和空间相关的函数
- FLUX_REP
>> 非线性法向热流：温度相关的函数
- FLUX_NL；RAYONNEMENT
>> 热源
- SOURCE
（4）求解器设置：
- THER_LINEAIRE 线性
- THER_NON_LINE 非线性（在非线性计算中通常使用Newton迭代方法）
常用参数：
>> 稳态计算的结果
- STATIONNAIRE = 'OUI'
>> 温度常数
- VALE = T0
>> 已知的温度场
- CHAM_NO = （CREA_CHAMP的结果）
>> 另一热计算的结果
- 结果 EVOL_THER = result
- 目标时间步NUME_ORDRE；时刻INST
（5）θ-方法进行时间离散：
- θ = 0.57, 默认值，通常能够得到较好的计算结果
- PARM_THETA 可用于θ值的修改
（6）时间步和空间（网格）的一致性：
根据材料的物性和网格的精细程度，决定时间步长，推荐：
（7）如果有必要，可修改计算收敛速度：
更新切线矩阵的频率——REAC_ITER
线搜索的准则——RESI_LINE_RELA / ITER_LINE_MAXI
收敛的准则——迭代次数ITER_GLOB_MAXI，残差RESI_GLOB_RELA
（8）结果的输出：
- THER_LINEAIRE 线性
- THER_NON_LINE 非线性
求解器输出结果仅包含节点上的温度，需要利用温度场推导热流场：
>> CALC_CHAMP
- FLUX_ELGA
- FLUX_ELNO
- FLUX_NOEU
此外，
- IMPR_RESU 输出包括目标物理场信息的网格
- RECU_FONCTION/TABLEAU 提取目标节点的物理场为表格
- IMPR_FONCTION/TABLEAU 输出表格或图表文件
1.2.2 热应力计算详解
平面结构受热与放热相互平衡时，结构温度不再随时间而改变，平面内的温度只是坐标的函数。
力学计算中使用的网格可以不同于热学计算中使用的网格：
- 线性单元适用于热学计算，但在力学计算中精度较差，使用二阶单元网格更佳
- 热学和力学计算关注的计算网格区域不同，因此网格精细化区域不同

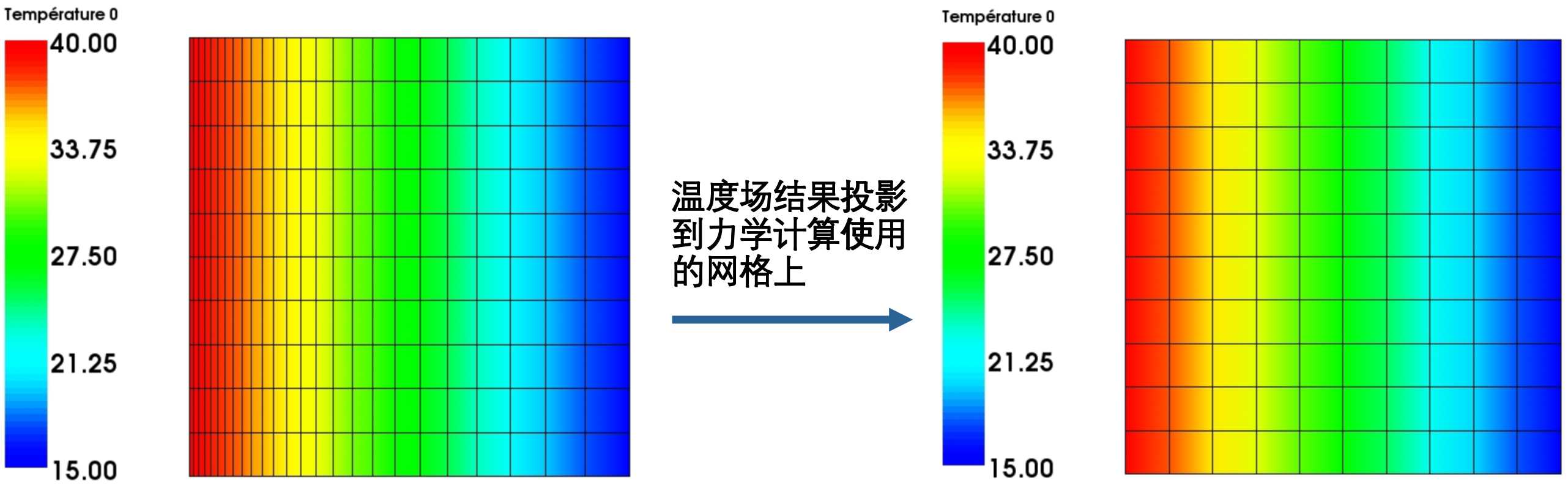

- 若使用不同的网格，需要投影温度场 PROJ_CHAMP
当网格相同时，将热计算温度场导入应力场计算：
AFFE_MATERIAU (... AFFE_VARC=_F( NOM_VARC= 'TEMP',
EVOL= 热计算的温度场结果,
VALE_REF= 20. ) ...)
温度场的投影（网格不同）：
mesh_th = LIRE_MAILLAGE(…)
model_t1 = AFFE_MODELE(...)
mat_th = DEFI_MATERIAU(...)
field_th = AFFE_MATERIAU(...)
bc_th = AFFE_CHAR_THER(...)
resu_th = THER_LINEAIRE(...)
当我们需要使用另外一套网格计算力学时：
#读取网格
mesh_me = LIRE_MAILLAGE(…)
#在新网格上定义热计算模型
model_t2 = AFFE_MODELE(MAILLAGE= mesh_me,
AFFE=_F(TOUT='OUI',
PHENOMENE='THERMIQUE',
MODELISATION='AXIS',),)
#投影温度场
project = PROJ_CHAMP(RESULTAT= resu_th ,
MODELE_1= model_t1,
MODELE_2= model_t2,)
热平衡状态圆管
#在新网格上定义力学计算模型
model_m1 = AFFE_MODELE(MAILLAGE= mesh_me ,
AFFE=_F( TOUT='OUI',
PHENOMENE='MECANIQUE',
MODELISATION='AXIS',),)
#定义考虑热膨胀的材料模型
mat_me = DEFI_MATERIAU(ELAS=_F(
E=2.1e11,
NU=0.2,
ALPHA=12e-6,),)
#将力学模型装配到新网格上
field_me = AFFE_MATERIAU(
MAILLAGE=mesh_me,
AFFE=_F( TOUT='OUI',
MATER=mat_me,),
AFFE_VARC=_F(TOUT='OUI',
NOM_VARC='TEMP',
EVOL=project,
VALE_REF=20,),)
#定义边界条件
bc_meca =AFFE_CHAR_MECA(MODELE= model_m1,
DDL_IMPO=_F(GROUP_NO='FACEB',
DX=0,
DY=0,),)
#静力学求解设置
resu_meca = MECA_STATIQUE(MODELE= model_m1,
CHAM_MATER= field_me,
EXCIT=_F(CHARGE= bc_meca,),)
#输出结果
IMPR_RESU(...)2 自定义热源

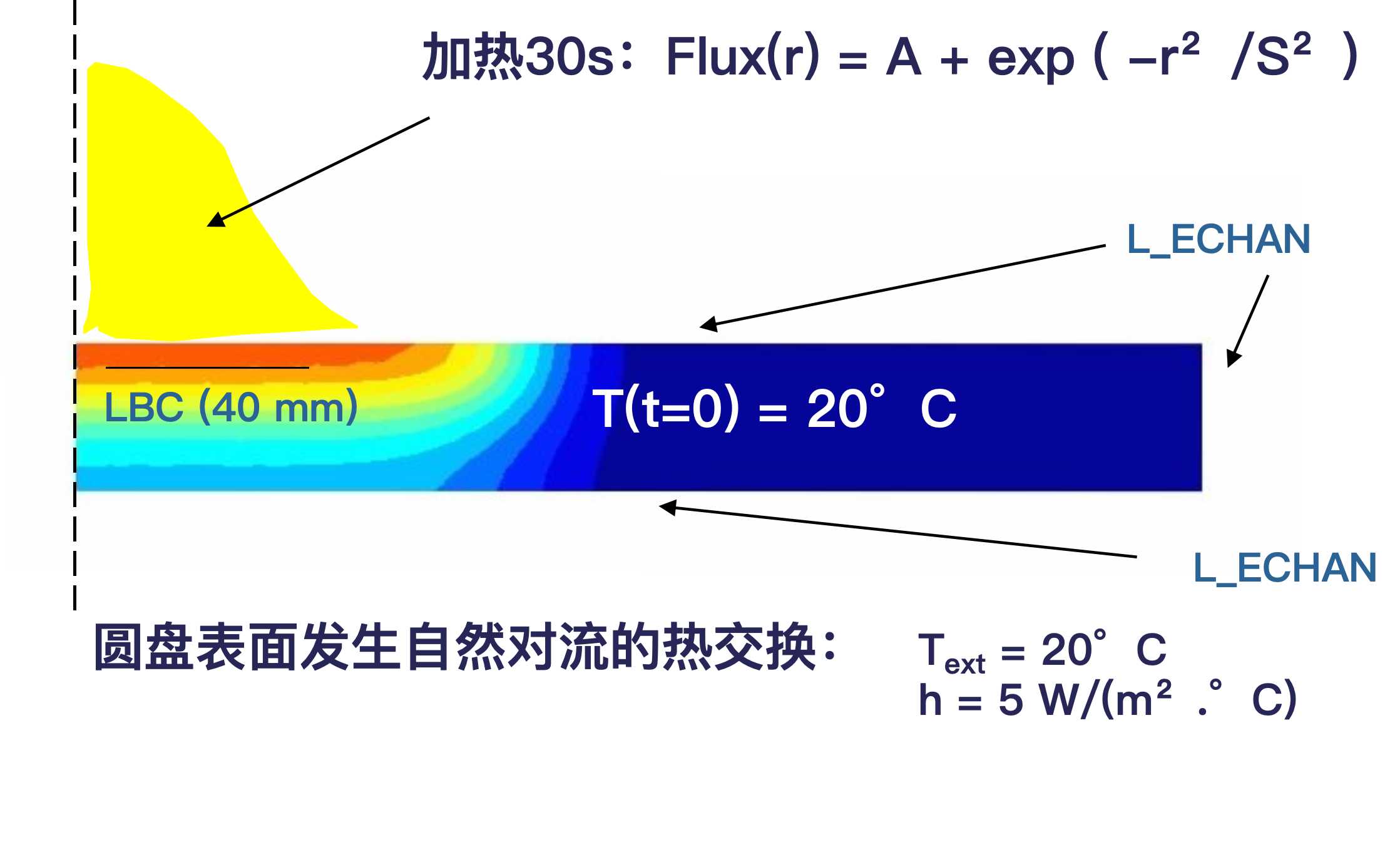

2.1 举例：金属圆盘的点热源辐照
使用点热源，对金属圆盘进行加热后冷却，求温度场的分布情况。

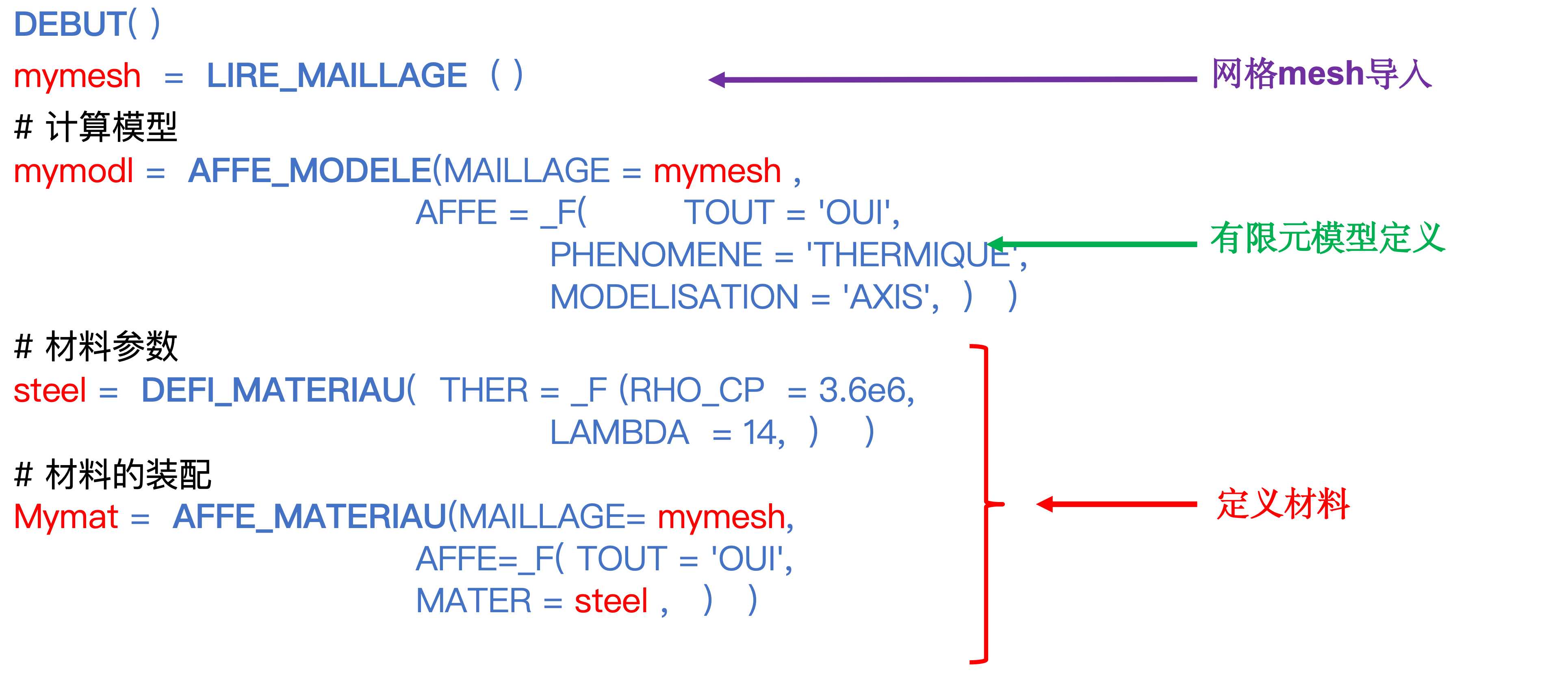

（1）计算模型和材料模型的定义：
（2）创建表征激光热源产生的热流的函数：
# 用公式表征激光的热流分布
A = 5e6
S = 0.0138
F = FORMULE(NOM_PARA = 'X',
VALE = "(A + EXP(-X**2/S**2))")
## 对公式先进行离散化并插值计算
## 生成表格(X，F(X))
# 定义表格的X一栏
LISTR = DEFI_LIST_REEL(DEBUT = 0.,
INTERVALLE=_F( JUSQU_A = 0.04,
NOMBRE = 100, ) ,)
# 计算表格的X一栏对应的F(X)值
FF = CALC_FONC_INTERP(FONCTION = F,
LIST_PARA = LISTR,
PROL_DROITE = 'LINEAIRE',
PROL_GAUCHE = 'LINEAIRE' )
# 外界温度
T_EXT = DEFI_CONSTANTE(VALE=20., )
# 对流换热系数

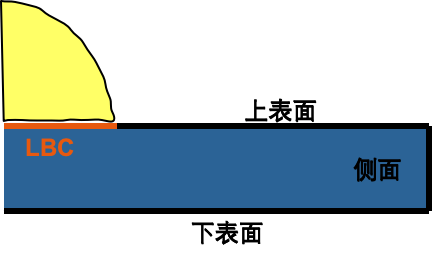

H = DEFI_CONSTANTE(VALE=5, )（3）加热和冷却过程热边界条件的定义：
# 边界上的热交换（加热过程，30s）
thload1 = AFFE_CHAR_THER_F( MODELE=mymodl,
FLUX_REP =_F( GROUP_MA = 'LBC', FLUN = FF,),
ECHANGE =_F( GROUP_MA = ('BAS','HAUT','COTE',),
COEF_H = H,
TEMP_EXT = T_EXT, ) )
# 边界上的热交换（冷却过程）
thload2 = AFFE_CHAR_THER_F ( MODELE = mymodl,
ECHANGE=_F(
GROUP_MA =('LBC', 'HAUT', 'COTE', 'BAS',),
COEF_H = H,
TEMP_EXT = T_EXT , ),)
（4）计算设置：
# 时间步设置
LISTT = DEFI_LIST_REEL( DEBUT=0.,
INTERVALLE=_F(JUSQU_A = 150.,
NOMBRE = 300, ) )
# 计算加热过程（30s）
temper = THER_LINEAIRE( MODELE = mymodl,
CHAM_MATER = mymat,
EXCIT = _F( CHARGE = thload1,),
INCREMENT = _F( LIST_INST = LISTT,
INST_FIN = 30,),
ETAT_INIT = _F( VALE = 20.0,) )
# 计算冷却过程
temper = THER_LINEAIRE( reuse = temper ,
MODELE = mymodl,
CHAM_MATER = mymat,
PARM_THETA = 0.60,
EXCIT = _F( CHARGE = thload2, ),
INCREMENT = _F( LIST_INST = LISTT ,
INST_INIT = 30,),
ETAT_INIT = _F( EVOL_THER = temper ,))
#输出结果
IMPR_RESU(...)

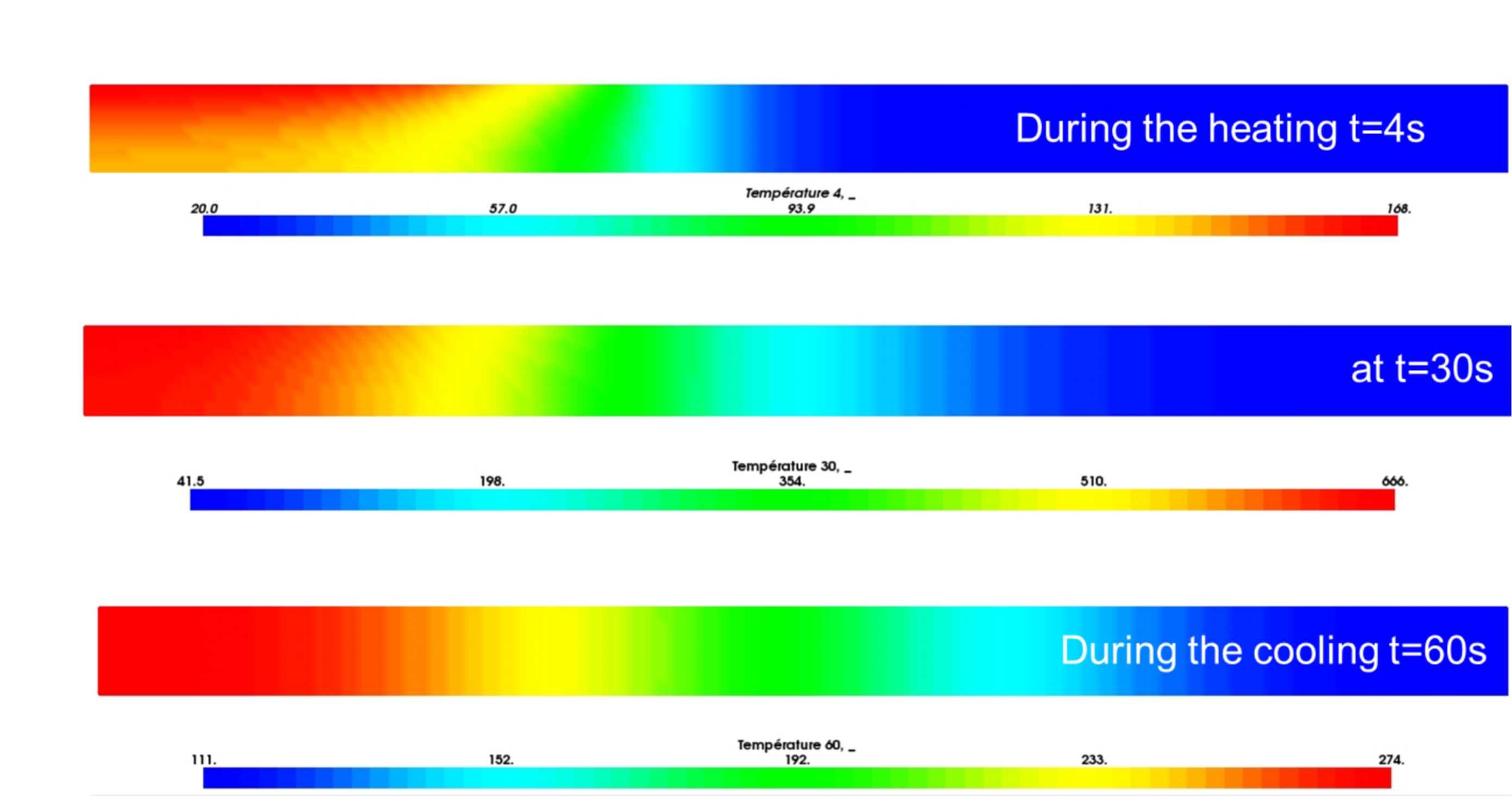

FIN ( )（5）结果示意图：
3 自定义温度场 & 其他应用
3.1 自定义温度场的热应力计算
当我们知道圆管周向温度场分布的解析解时：
可以定义函数如下：
T0 = FORMULE(VALE = '40-log(X/20)*(40-15)/log(21/20)',
NOM_PARA = ('X',),)
fT0 = CREA_CHAMP( TYPE_CHAM = 'NOEU_TEMP_F',
OPERATION = 'AFFE',
MAILLAGE = memesh,
AFFE = _F( TOUT = 'OUI',
NOM_CMP = 'TEMP',
VALE_F = T0,),)
thresu = CREA_RESU(OPERATION = 'AFFE',
TYPE_RESU = 'EVOL_THER',
NOM_CHAM = 'TEMP',
AFFE = _F(CHAM_GD=fT0,
INST = 0,),)
# 力学计算
Memodl = AFFE_MODELE(...)
steel = DEFI_MATERIAU(...)
memat = AFFE_MATERIAU(MAILLAGE=memesh,
AFFE=_F( TOUT='OUI',
MATER=steel,),
AFFE_VARC=_F(TOUT = 'OUI',
NOM_VARC = 'TEMP',
EVOL= resproj,
VALE_REF = 20,),)
meload = AFFE_CHAR_MECA(...)
meresu = MECA_STATIQUE(...)
#输出结果
IMPR_RESU(...)3.2 其他应用
3.2.1 混凝土
步骤1：混凝土的热计算和水化热计算（温度场）
温度分布云图
步骤2：混凝土的含水量计算
含水量分布云图
步骤3：混凝土收缩的力学计算（应力场）
应力分布云图
3.2.2 冶金学
在计算温度场后，还可以 :

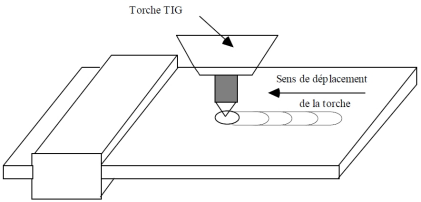

- 计算移动的非线性传热（如焊接） : THER_NON_LINE_MO
- 被动换热（焊接）：AFFE_CHAR_THER (...CONVECTION...)
- 计算材料的硬化，相变：CALC_META
