🔥 VTJ.PRO 突破 10000 Star！ 作为国内领先的开源 AI 驱动 Vue3 低代码引擎，我们始终专注于解决 “低代码生成代码不可控、难维护” 的行业痛点。通过独创的 DSL 与 Vue3 源码双向转换技术，让可视化设计与工程化开发无缝融合，真正实现 “永不锁代码”。

今天，我们为大家带来 VTJ.PRO 设计器交互机制的深度技术解析，帮助开发者快速理解并高效扩展设计器的交互能力，打造更加丝滑的低代码开发体验。

📢 最新更新速览

本次版本重点优化了用户体验与系统性能，核心变更包括：

• ✅ 左侧面板宽度从 30% 增加到 36% ，提供更宽敞的组件浏览与操作空间
• ✅ 全项目组件工具提示支持，鼠标悬停即可显示完整文本内容
• ✅ 表单提交节点缓存清理机制优化，有效防止内存泄漏，提升系统稳定性

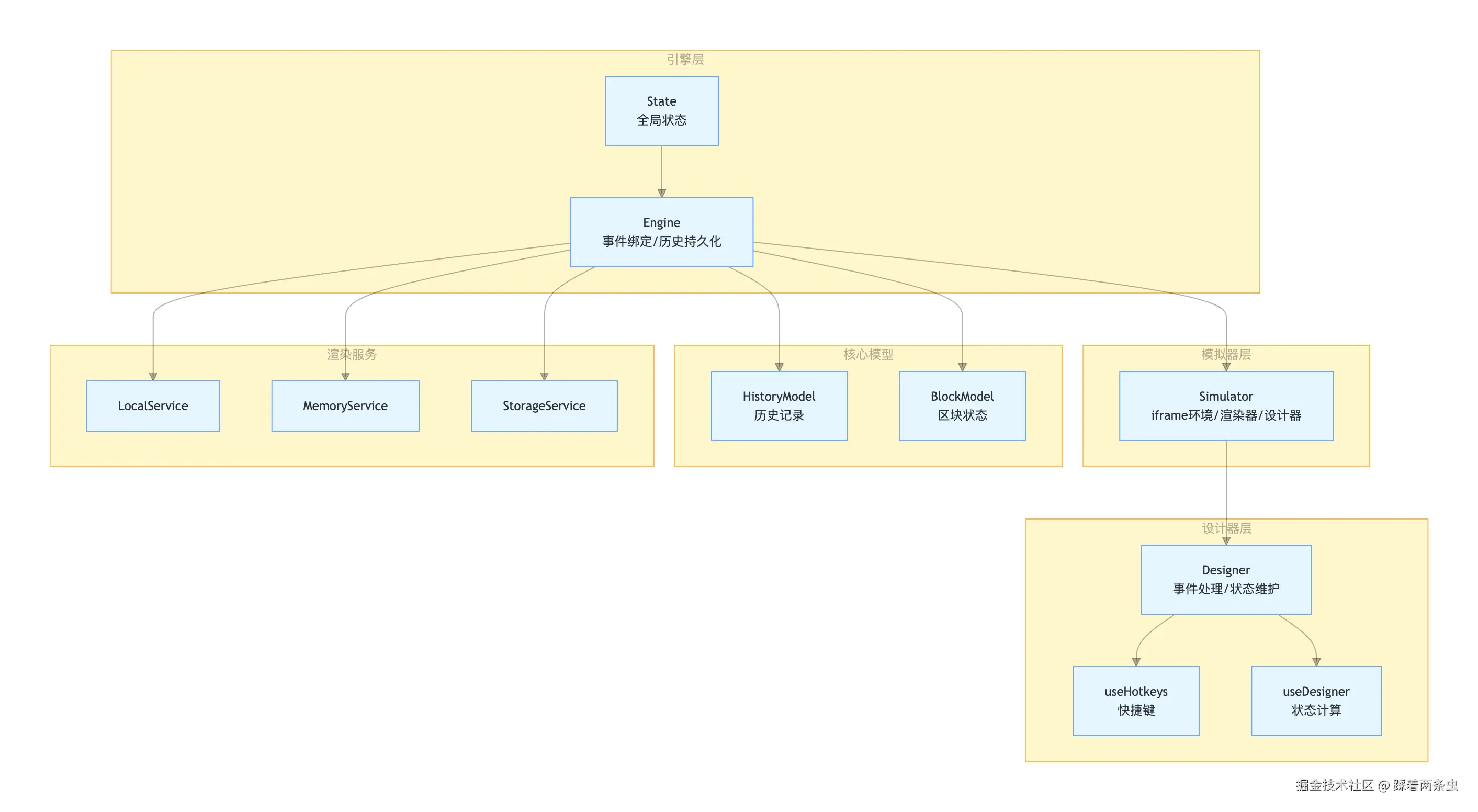

🏗️ 整体架构：引擎 - 模拟器 - 设计器三层分离

VTJ.PRO 设计器采用清晰的分层架构，确保各模块职责单一、易于扩展：

• 引擎层：统一调度与状态管理中枢，负责事件绑定、历史记录持久化、渲染与模拟器桥接
• 模拟器层：在 iframe 中构建独立渲染环境，注入物料与依赖，承载渲染器与设计器实例
• 设计器层：封装可视化画布上的所有交互事件，维护 hover/selected/dropping 等核心状态
• 钩子层：提供快捷键、设计器状态计算、拖拽指令等可复用能力
• 核心模型：历史记录模型、区块模型等数据结构
• 渲染服务：本地 / 内存 / 存储三种历史与文件服务实现

交互主流程：用户操作 → 设计器捕获事件 → 引擎更新状态 → 历史记录持久化 → 模拟器刷新渲染 → 用户看到更新后的画布

🎯 核心交互机制详解

1. 拖拽交互：低代码的灵魂

拖拽是低代码平台最核心的交互方式，VTJ.PRO 的拖拽系统经过精心设计，支持精确的放置判定与丰富的视觉反馈。

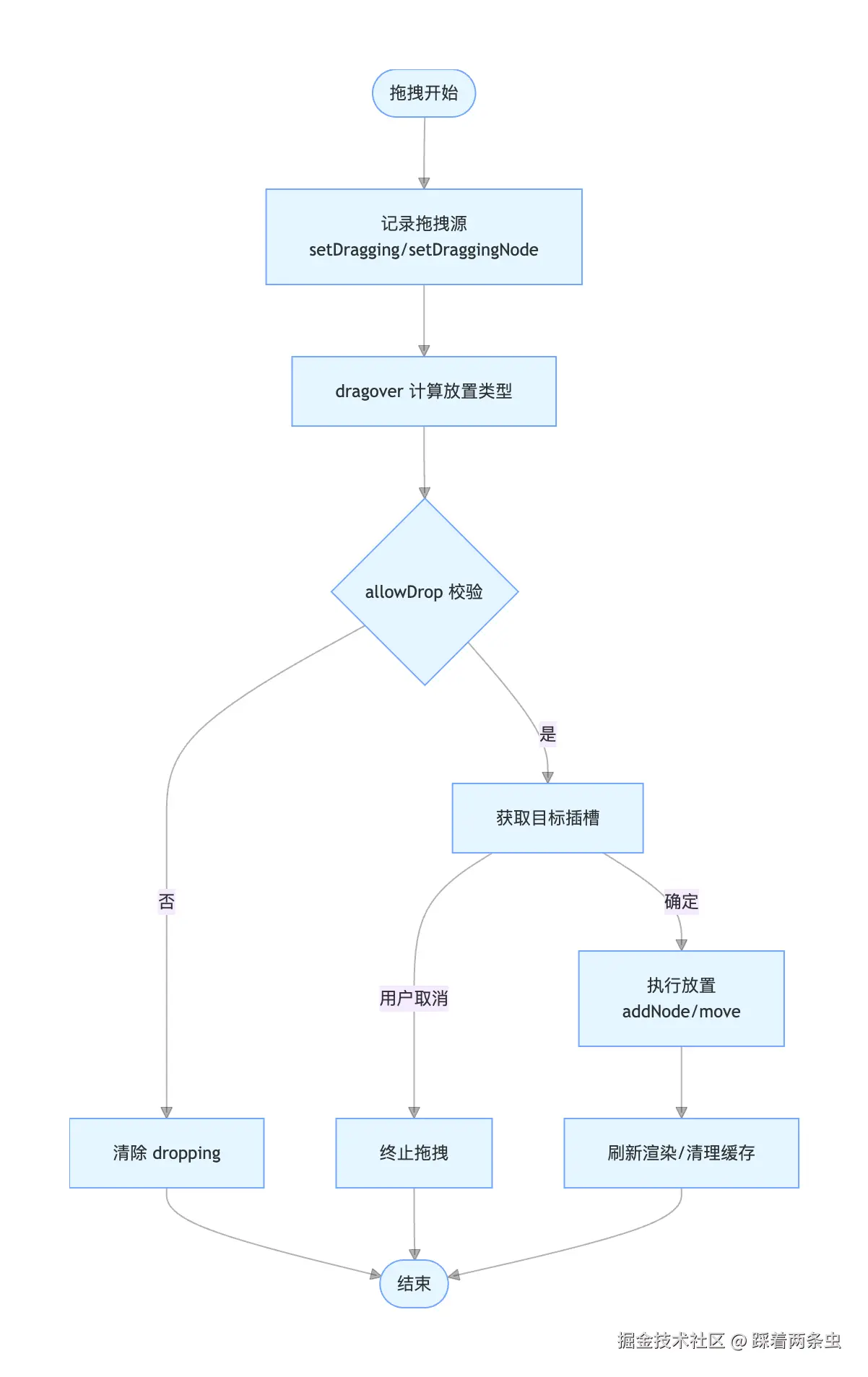

完整拖拽链路：

1. 拖拽开始：记录拖拽源信息（物料描述或现有节点）
2. 拖拽过程：实时计算放置位置与类型（left/right/top/bottom/inner）
3. 放置校验：通过allowDrop方法校验目标节点类型、父子关系、HTML 标签与物料约束
4. 插槽选择：当目标为组件节点时，自动生成候选插槽列表，必要时弹窗供用户选择
5. 执行放置：新增节点或移动现有节点，刷新渲染并清理缓存

2. 点击选择与状态管理

精准的元素选择是可视化编辑的基础，VTJ.PRO 的选择系统支持精确的元素定位与状态同步。

• 点击处理：基于事件路径解析 VTJ 元素，阻止冒泡与默认行为，确保选择准确性
• hover 状态：仅在非选中元素上更新 hover 状态，避免选中态闪烁
• 辅助线绘制：自动计算选中元素的边界与位置，绘制辅助线帮助对齐
• 面板联动：选中状态变更时，右侧属性面板自动同步显示对应元素的属性

3. 键盘快捷键：提升效率的利器

VTJ.PRO 提供了丰富的键盘快捷键支持，让专业开发者能够像使用 IDE 一样高效操作设计器。

常用快捷键清单：

• Ctrl/Cmd + Z：撤销
• Ctrl/Cmd + Shift + Z：重做
• Ctrl/Cmd + S：保存
• Ctrl/Cmd + P：预览
• Delete/Backspace：删除选中元素
• Ctrl/Cmd + C/V/X：复制 / 粘贴 / 剪切
• 方向键：微调选中元素位置
• Ctrl/Cmd + A：全选
• Ctrl/Cmd + ↑/↓：将元素上移 / 下移一层

4. 历史记录与撤销重做

完善的历史记录系统是低代码平台不可或缺的功能，VTJ.PRO 的历史记录系统支持无限级撤销重做，并提供多种持久化方案。

• 事件驱动：所有可撤销操作都会自动生成历史记录项
• 多存储方案：支持本地存储、内存存储与远端服务存储
• 自动历史：可配置是否自动记录操作历史
• 历史管理：支持加载、清理、批量删除历史记录项

✨ 本次更新亮点详解

1. 全项目工具提示系统

问题：在之前的版本中，当组件名称或属性值过长时，会被截断显示，用户无法查看完整内容。

解决方案：我们为所有项目组件添加了统一的工具提示支持，鼠标悬停即可显示完整文本内容。

技术实现：

• Field 组件新增tooltipMessage属性，自动计算工具提示位置和样式
• 支持 Element Plus、Ant Design Vue、UniApp 等多组件库
• 提供 placement、trigger、open 等参数的动态配置
• 结合文本省略组件，实现长文本的优雅显示

2. 左侧面板宽度优化

问题：原左侧面板宽度为 30%，在显示较长的组件名称或目录结构时显得拥挤，影响用户体验。

解决方案：将左侧面板宽度从 30% 增加到 36%，提供更宽敞的浏览与操作空间。

技术实现：

• 调整brand-region宽度为 36%
• 骨架布局系统自动适配新的宽度比例
• 收缩状态下仍保持 49px 最小宽度，确保可用性
• 主内容区域自动调整，保持整体布局协调

3. 节点缓存清理机制优化

问题：在频繁提交表单的场景下，节点缓存会不断累积，导致内存占用过高，影响系统性能。

解决方案：优化表单提交时的节点缓存清理机制，自动清理相关节点缓存与历史记录。

技术实现：

• 表单提交后自动清理相关节点缓存
• 支持批量清理历史记录项
• 通过 MemoryService 提供统一的缓存管理接口
• 定期清理过期缓存，防止内存泄漏

⚡ 性能优化与故障排查

性能优化要点

• DOM 操作优化：使用nextTick与延迟更新，避免频繁重排重绘
• 事件节流防抖：对 scroll、resize 等高频率事件进行节流处理
• 内存泄漏防护：统一在组件销毁时解绑事件，确保 iframe 卸载时完全清理
• 拖拽性能优化：支持拖拽延迟与边缘检测，降低误触与无效拖拽
• 工具提示优化：采用虚拟滚动和懒加载，避免大量文本渲染时的性能问题

常见问题排查

表格

问题现象	可能原因	解决方案
事件不生效	activeEvent 未开启或事件绑定未完成	检查 engine.state.activeEvent，确保在 ready 后绑定事件
拖拽不可放置	物料约束不满足或存在递归父子关系	校验 allowDrop 的 parentIncludes/childIncludes 配置
历史记录不同步	事件未触发或服务层调用失败	检查 HISTORY_CHANGE/HISTORY_LOAD 事件是否触发
粘贴失败	剪贴板内容无效或格式不匹配	检查剪贴板内容与 isBlockSchema/isNode 判定
工具提示不显示	属性未配置或组件未导入	检查 tooltipMessage 属性与 Tooltip 组件导入

🎉 总结与展望

VTJ.PRO 设计器交互机制以 “引擎 - 模拟器 - 设计器” 三层架构为核心，通过事件驱动与状态模型实现了拖拽、点击、快捷键、历史记录与撤销重做的完整闭环。借助钩子与指令系统，开发者可以轻松扩展自定义交互行为，满足各种复杂的业务需求。

本次更新通过增强工具提示系统、优化左侧面板布局与改进缓存清理机制，进一步提升了用户体验和系统性能。未来，我们将继续深耕低代码技术，在 AI 赋能、多端支持、企业级能力等方面持续发力，为开发者提供更加高效、灵活、可控的低代码开发体验。

🚀 立即体验 VTJ.PRO

• 在线体验：https://app.vtj.pro
• 官方文档：https://vtj.pro
• 开源仓库：https://gitee.com/newgateway/vtj

本地快速开始：

# 创建Web应用
npm create vtj@latest --registry=https://registry.npmmirror.com -- -t app

# 创建H5应用
npm create vtj@latest --registry=https://registry.npmmirror.com -- -t h5

# 创建uni-app应用
npm create vtj@latest --registry=https://registry.npmmirror.com -- -t uniapp

技术交流：欢迎加入 VTJ.PRO 技术交流群，与众多开发者一起交流学习，获取最新动态与技术支持。

---

如果觉得 VTJ.PRO 对你有帮助，欢迎给我们的 Gitee 仓库点个 Star⭐，您的支持是我们持续前进的动力！
