Unified VIP

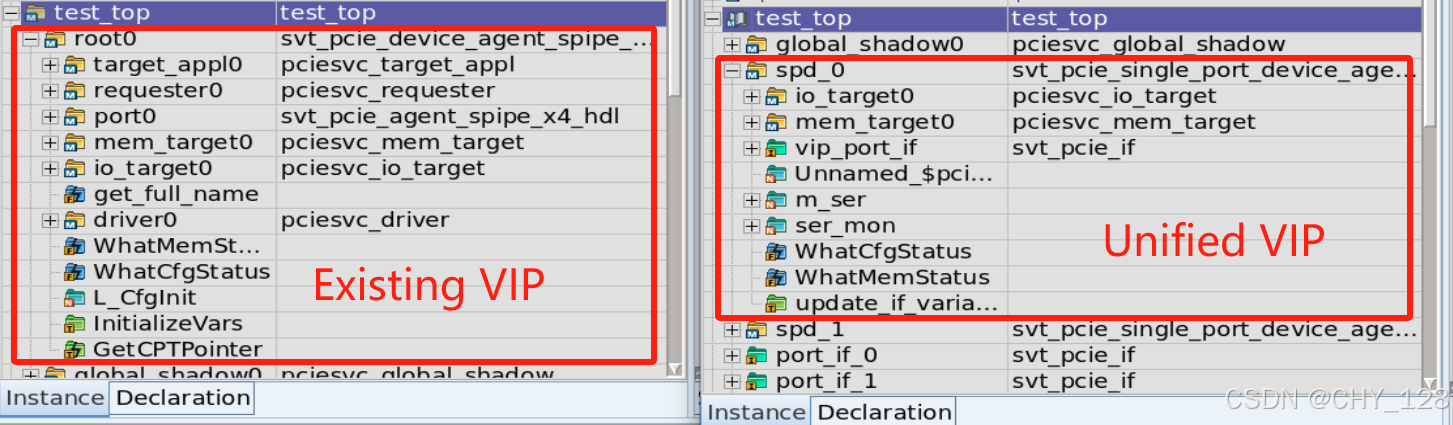

Synopsys的PCIe agent VIP由sv类和hdl module两部分组成，hdl模型又可以分为 Existing 模型和 Unified 模型，从verdi打开可以看到差别。简单地说，Existing模型通过全局define配置，而Unified模型通过parameter配置还多了interface，所以Unified模型更加灵活。VIP配置类中也将Existing模型称为single instance model。

看似Unified中没有target、requester、driver和port的hdl module，但实际都在m_ser中（serdes模式下generate if例化名），所以实现差别不大。

Existing VIP

Existing VIP中的HDL module通过全局define配置，因为没有interface，和DUT只能以信号形式连接，同时不同接口和速率实例化的模型也不一样（如下列举）。所以缺点是会在一些多样配置或多link场景使用受限。Existing VIP的示例在VIP 2018版本还有，后续版本就被删掉了。

svt_pcie_device_agent_serdes_x16_8g_hdl.sv
svt_pcie_device_agent_serdes_x16_hdl.sv
svt_pcie_device_agent_serdes_x32_8g_hdl.sv
svt_pcie_device_agent_serdes_x32_hdl.sv
svt_pcie_device_agent_pma_x16_8g_hdl.sv
svt_pcie_device_agent_mpipe_x16_8g_hdl.sv
svt_pcie_device_agent_spipe_x16_8g_hdl.sv

Unified VIP

（1）Unified VIP特点
• Unified VIP使用单一的module模型（svt_pcie_single_port_device_agent_hdl），模型通过parameter配置，不需要全局define。
• Unified VIP使用单一的接口（svt_pcie_if）。

（2）Unified VIP参数
简单列举部分参数，参数即svt_pcie_single_port_device_agent_hdl的parameter。

parameter	描述
SVT_PCIE_UI_PCIE_SPEC_VER	协议版本
SVT_PCIE_UI_PIPE_SPEC_VER	PIPE协议版本
SVT_PCIE_UI_NUM_PHYSICAL_LANES	最大支持lane数量
SVT_PCIE_UI_DISPLAY_NAME	HDL module例化名，symbol log用
SVT_PCIE_UI_ENABLE_SHADOW_M EMORY_CHECKING	使能check
SVT_PCIE_UI_MON_PHY_INTERFACE_TYPE	接口类型，支持serdes、PMA、PIPE
SVT_PCIE_UI_DEVICE_IS_ROOT	1：RC 0：EP

Global Shadow Memory

自动检查

示例环境中可以看到和RC、EP同级还包含Global Shadow Memory，可以理解为PCIE总线空间的存储模型，会记录memory write和configuration write类型的写TLP包，然后对TLP读数据进行自动检查。Shadow Memory和Agent VIP相似同样包含uvm和HDL两部分，例化HDL的同时要通过宏定义指定hierarchy路径。

`define EXPERTIO_PCIESVC_GLOBAL_SHADOW_PATH  test_top.global_shadow0

pciesvc_global_shadow #( .DISPLAY_NAME( "global_shadow0." ) ) global_shadow0();

后门读写

实际上RC、EP Agent VIP也有自己的target memory存储模型，所以总共是3个存储模型，这3个模型都可以后门读写。例如RC发起1次memory write，那可以通过对Shadow Memory做后门读，也可以通过对EP的target memory做后门读，然后进行比对。

后门读写可以通过VIP HDL部分的task实现，下为RC、EP和Shadow Memory读写示例。

bit [31:0] addr = 32'h2000_0000;
bit [31:0] wdata = 32'h1234_5678;
bit [31:0] byte_enable = 4'hf;
bit [31:0] rdata;
bit [31:0] status;

test_top.endpoint0.mem_target0.Write(addr, byte_enable, wdata, status);
test_top.endpoint0.mem_target0.Read(addr, byte_enable, rdata, status);

test_top.global_shadow0.MemWrite(addr, byte_enable, wdata, status);
test_top.global_shadow0.MemRead(addr, byte_enable, rdata, status);

后门读写也可以通过VIP的uvm部分的sequence实现，相关sequence可以参考svt_pcie_mem_target_service_sequence_collection.svp

调试方法

波形信号

VIP module模型中包含ascii格式的信号用于调试，路径在test_top.root0.port0.tl0/dl0/pl0.ascii*，这个是Existing模型示例，Unified模型port0路径有差别，但也能从port0再找到这些信号。

（1）TL层

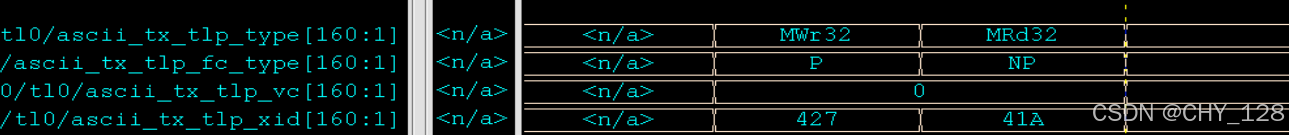

TL层可以看到TLP包的类型。

信号名	描述
ascii_rx_tlp_fc_type	接收TLP flow control类型，例如P、NP、CPL
ascii_rx_tlp_type	接收TLP类型 ，对应字段fmt+type
ascii_rx_tlp_vc	接收TLP虚拟通道号
ascii_rx_tlp_xld	接收TLP transaction ID，对应字段Requester ID（16bit）+Tag（10bit）
ascii_tx_tlp_fc_type	发送TLP flow control类型
ascii_tx_tlp_type	发送TLP类型
ascii_tx_tlp_vc	发送TLP虚拟通道号
ascii_tx_tlp_xld	发送TLP transaction ID

（2）DL层

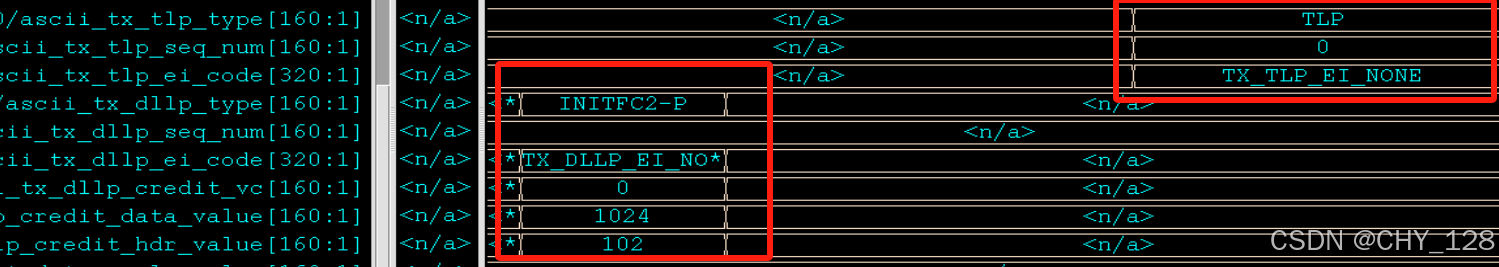

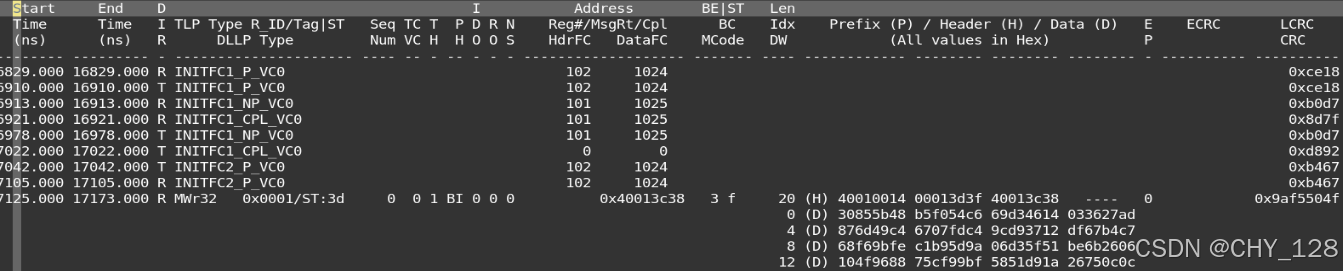

列举部分DL层调试信号，可以看到流量控制初始化的DLLP包，和传递的TLP包。

信号名	描述
ascii_tx_tlp_type	发送 TLP包， 类型
ascii_tx_tlp_seq_num	发送 TLP包， DL层加的序号
ascii_tx_tlp_ei_code	发送 TLP包，有错误注入
ascii_tx_dllp_type	发送 DLLP包， 类型
ascii_tx_dllp_seq_num	发送 DLLP包， 序号
ascii_tx_dllp_credit_vc	发送 DLLP包， 虚拟通道号
ascii_tx_dllp_credit_data_value	发送 DLLP包， 流量控制，数据缓存数值
ascii_tx_dllp_credit_hdr_value	发送 DLLP包 ，流量控制，包头缓存数值
ascii_dlcmsm_state	DL层状态机
ascii_aspm_state	低功耗状态机
ascii_pm_state	电源状态机

（3）PL层

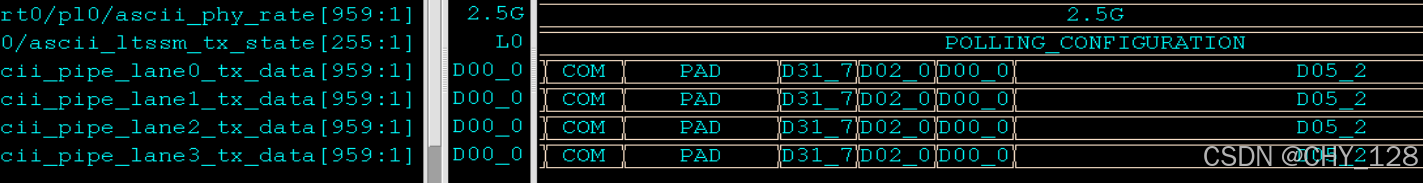

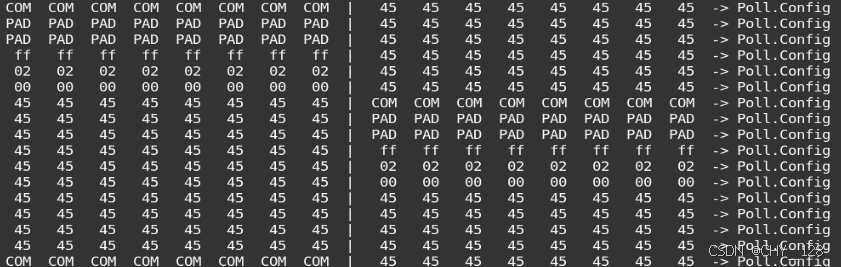

列举部分PL层调试信号，数据以symbol形式表示。可以看到poll.cfg阶段下发送COM+PAD+…+D5.2 symbol（即1个TS2序列）。

信号名	描述
ascii_ltssm_tx_state	发送LTSSM状态机（这个信号在`include文件里，要全文件搜索）
ascii_ltssm_rx_state	接收LTSSM状态机
ascii_lanen_tx_data	发送数据，n为0~31
ascii_lanen_rx_data	接收数据，n为0~31
