本文介绍了一个名为Cocoon-AI/architecture-diagram-generator的Claude Skill，它能自动生成高质量的架构图，无需手动绘制或编写复杂语法。该技能通过预设的设计系统，包括颜色规范、组件样式等，确保输出效果专业且易于理解。安装简单，使用方便，特别适合分析代码仓库或描述特定架构。生成后可进行迭代修改，满足个性化需求。强烈推荐收藏，提升技术文档效率。

做技术这行，总有些事是真心懒得做的，画架构图算一个。

不是不重要，是太麻烦。要么打开 draw.io 从头拖组件，要么用 Mermaid 写一堆语法还要反复调位置，最后搞出来的效果差强人意，发给别人一看，“就这？”。更多时候干脆跳过这一步，直接在文档里写"架构如下图所示"，然后图是空白的。

最近发现一个 Skill 把这件事解决了，效果出乎意料地好，顺手写篇文章给大家也安利一下。

先看效果

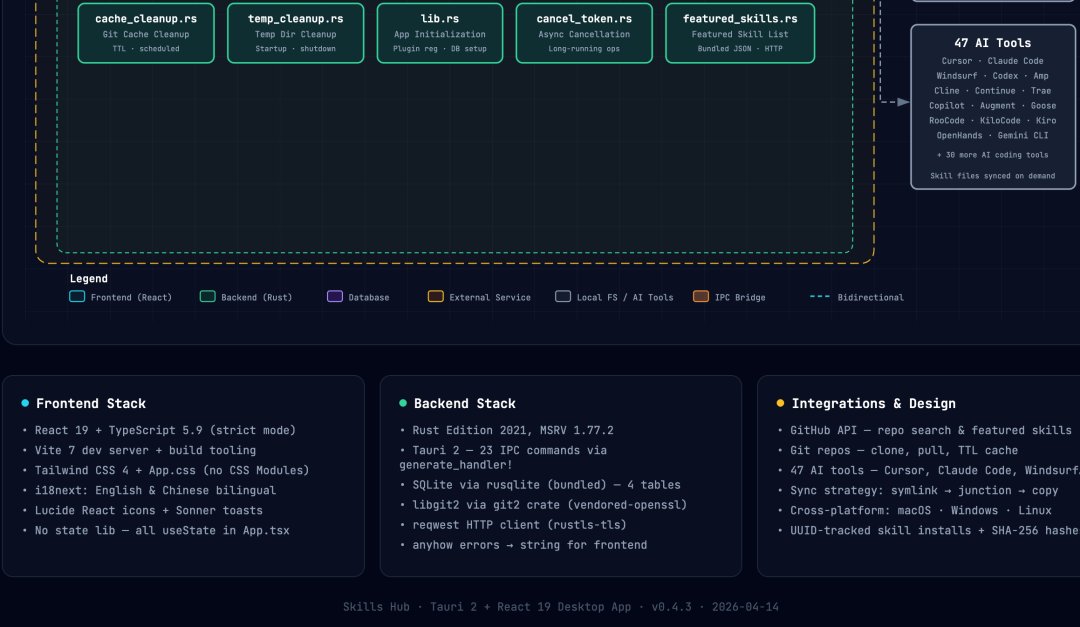

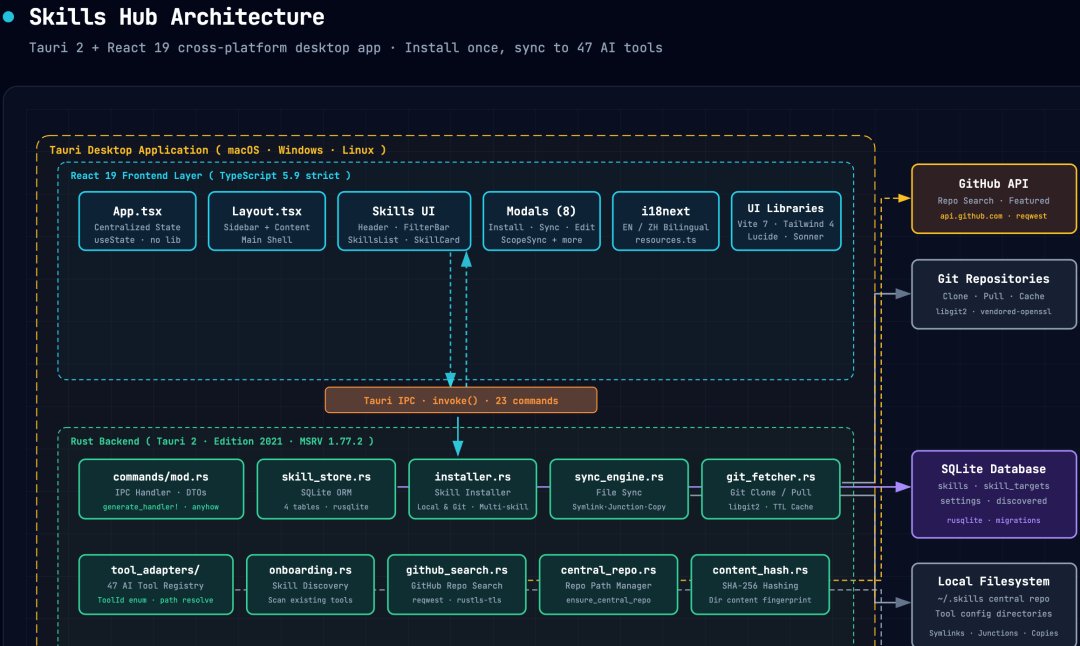

这是我用它帮 Skills Hub 项目生成的架构图：

整体是深色主题，组件按前端、后端、数据库、外部服务分颜色标注，层级关系清晰，连接箭头干净，底部还有三栏信息卡片做补充说明。最重要的是，它输出的是一个独立的 HTML 文件，浏览器直接打开，不依赖任何第三方工具。

用的字体是 JetBrains Mono，整体风格偏工程审美，我个人比较喜欢这种调性，比那种糖果色的 UI 图要耐看。

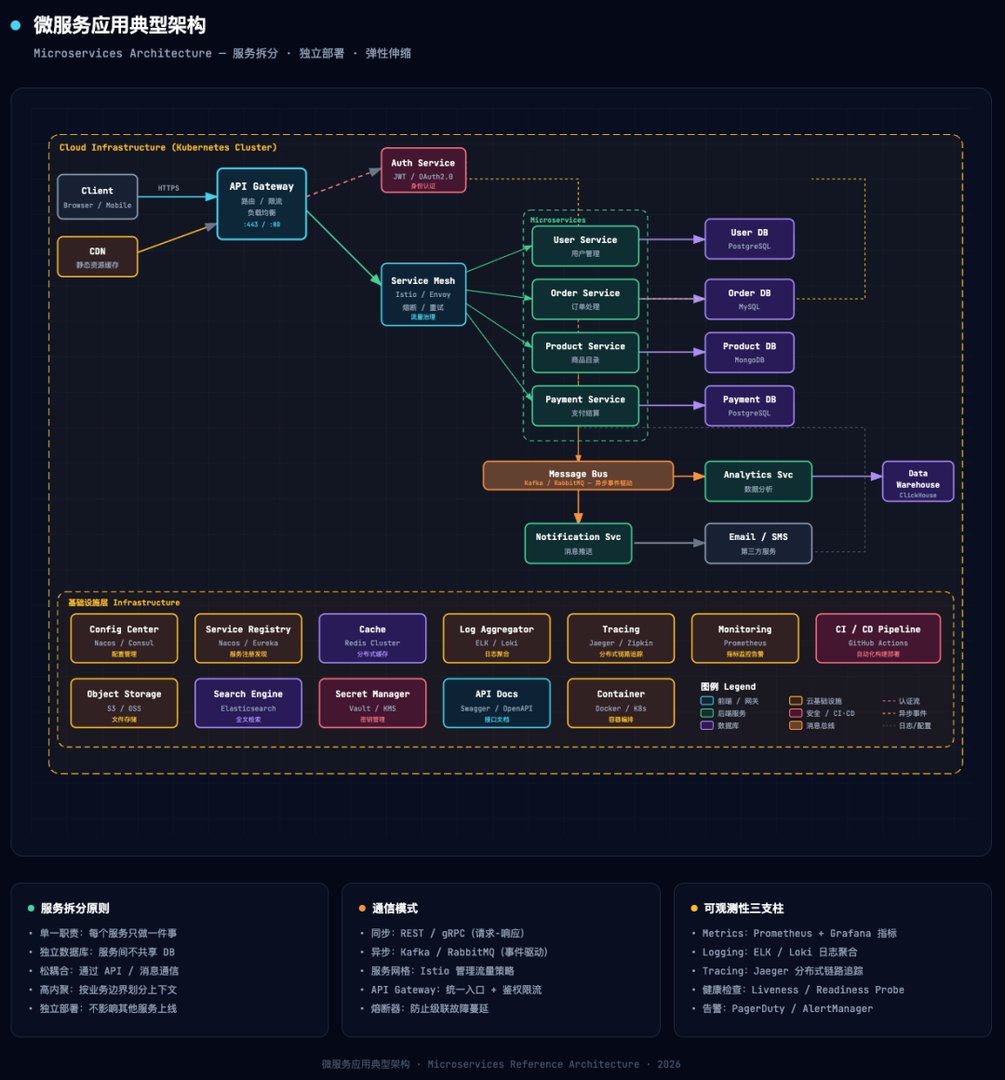

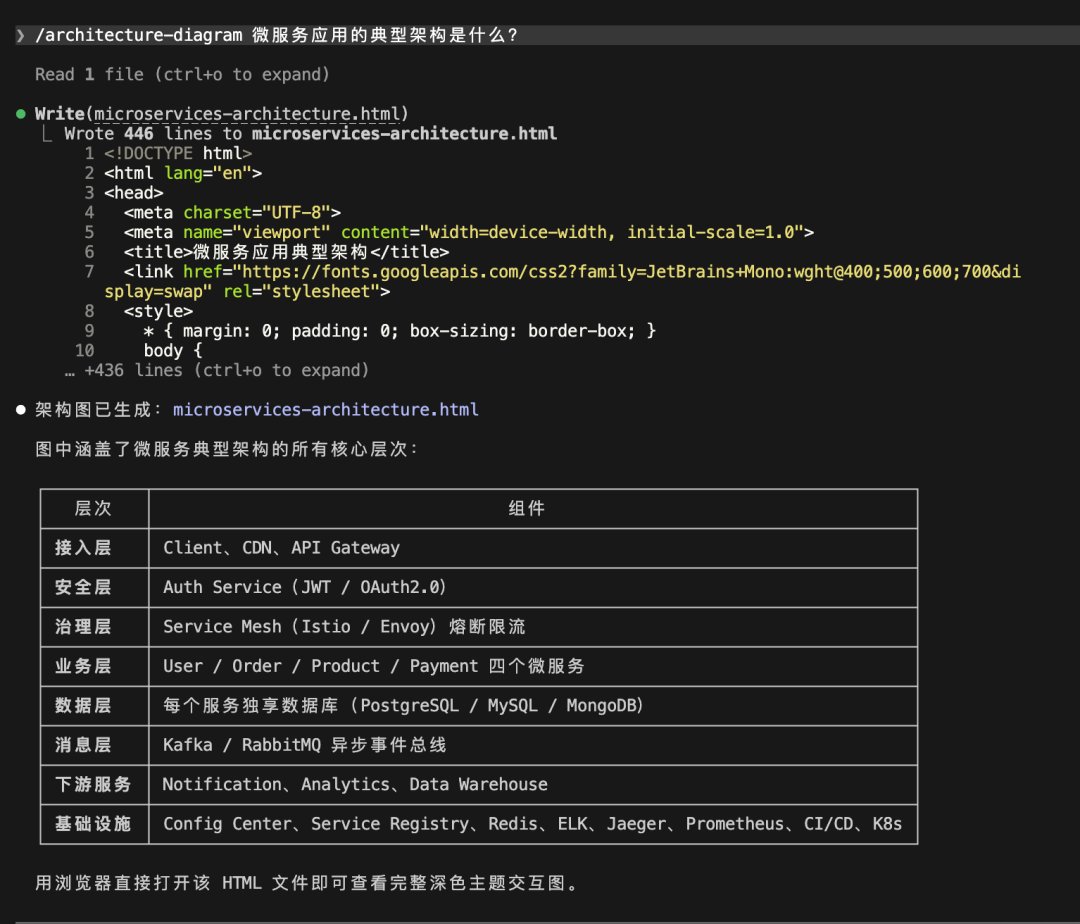

顺手又让它画了一张微服务架构图，用的提示词是"微服务应用的典型架构是什么？"，不到 1 分钟出图：

图里涵盖了接入层、安全层、治理层、业务层、数据层、消息层、下游服务、基础设施完整的八个层次，Kafka/RabbitMQ 消息总线、Service Mesh（Istio/Envoy）、每个微服务独享数据库，该有的细节全在。这张图我一字没改，就是给了一句话，直接生成的。

这个 Skill 是什么

Skill 来自 GitHub 仓库 Cocoon-AI/architecture-diagram-generator，是一个专门用于生成架构图的 Claude Skill。

核心机制不复杂：SKILL.md 定义了一套完整的设计系统，包括颜色规范、组件样式、排版规则、SVG 布局约定，然后让 AI 按这套系统生成 HTML + 内联 SVG 代码。AI 输出的不是一张图片，而是完整的 HTML 文件，里面的 SVG 全部内联，样式全部嵌入，打开即用。

设计系统里的细节挺多，举几个例子：

语义色彩分层：Frontend 用 Cyan（青色），Backend 用 Emerald（翠绿），Database 用 Violet（紫色），Cloud 用 Amber（琥珀），安全相关用 Rose（玫瑰红）。颜色有对应的语义，不是随便选的。

箭头渲染顺序：连接线先于组件框绘制，保证箭头在视觉上位于组件之后，避免箭头盖住文字。组件框还会在半透明色块下面额外画一个纯色遮罩层，防止箭头"透过"半透明区域。这种细节在 draw.io 里需要手动处理，这里 Skill 直接内置了。

图例位置约束：Legend 必须放在所有边界框的外面，并计算最低边界再加 20px 距离，防止标注被区域框遮住。

这些约定说起来都是"应该的"，但真正让 AI 稳定执行，靠的是 SKILL.md 里非常明确的规则描述，这也是为什么它比直接让 AI "画个架构图"效果要好很多。

怎么安装

有两种方式，按自己习惯选。

方式一：手动安装

去仓库下载 architecture-diagram.zip，然后：

Claude.ai：Settings → Capabilities → Skills → + Add，上传 zip 文件，开启即可
Claude Code CLI：

# 全局安装
unzip architecture-diagram.zip -d ~/.claude/skills/

# 项目级安装（只对当前项目生效）
unzip architecture-diagram.zip -d ./.claude/skills/

方式二：通过 Skills Hub 安装

我用的是这种方式，一键搞定。Skills Hub 是之前介绍过的桌面应用，用来统一管理各 AI 编程工具的 Skill 文件，装一次自动同步到 Cursor、Claude Code、Codex 等一堆工具里。

https://github.com/qufei1993/skills-hub 下载

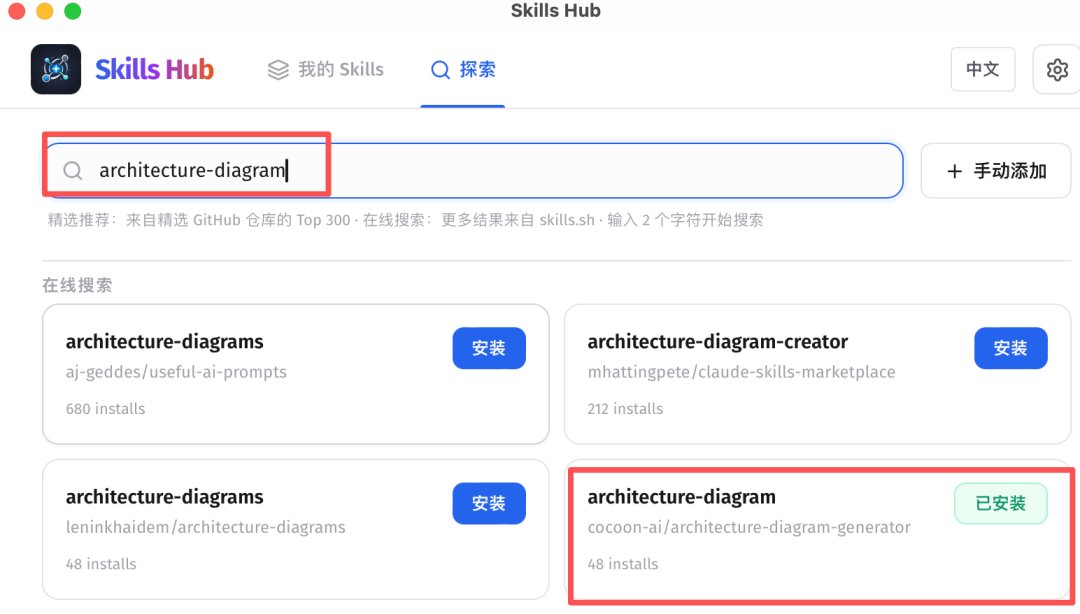

打开 Skills Hub，切到 Explore 页面，搜索 architecture-diagram，找到 cocoon-ai/architecture-diagram-generator 那条，点安装就行。或者点右上角的手动添加，直接粘贴 GitHub 仓库地址安装。

Skills Hub 搜索安装

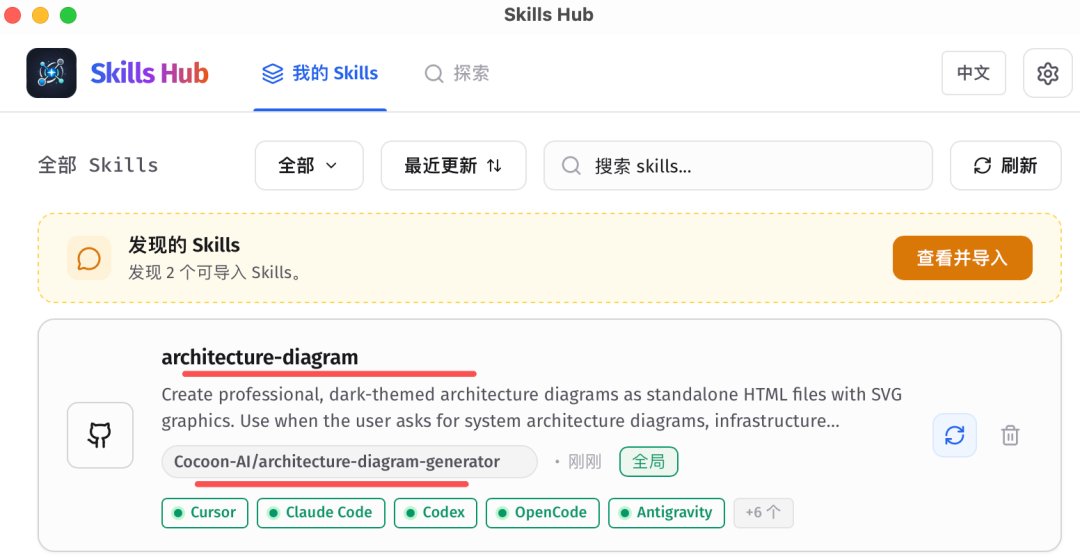

安装完在 My Skills 页能看到这个 Skill 已经同步到对应工具了：

Skills Hub 已安装

怎么用

装好之后，使用方式很简单，不需要复杂的提示词。

最推荐的用法：让 AI 分析代码仓库，然后生成架构图。

用 Cursor、Claude Code 或 Windsurf 打开你的项目，输入：

Analyze this codebase and describe the architecture. Include all major
components, how they connect, what technologies they use, and any cloud
services or integrations. Format as a list for an architecture diagram.

AI 会输出一个完整的 HTML 文件，在浏览器打开就行。

还支持迭代：生成之后不满意，直接在聊天框说"把 Redis 移到左边"、“把数据库层换成蓝色”、“加一个消息队列节点”，Claude 会按你的要求更新 HTML 文件，不用重新生成整张图。这个特性挺实用的，一次出不了满意的图很正常，几轮对话就能调整到位。

其他场景：如果不是要分析现有代码，直接描述一个架构也行，比如：

Create an architecture diagram for:
- React frontend
- Node.js/Express API
- PostgreSQL database
- Redis cache
- JWT authentication

或者让它画一个"典型的 SaaS 架构"当模板，再按需修改。

画架构图这件事，以前是能拖就拖，因为太费时间。有了这个 Skill 之后，1 分钟内能出一张质量不错的图，是 HTML 形式，改起来也方便，有不合适的就让 AI 直接改喽。如果你的项目文档里正好缺这块，值得试一下。

Skill 地址：https://github.com/Cocoon-AI/architecture-diagram-generator
