在芯片设计领域，功耗、性能和面积（PPA）的权衡始终是工程师们的核心挑战。随着摩尔定律放缓和移动设备、AI芯片、物联网等应用场景对能效要求的不断提升，功耗评估已从设计后期的验证环节，前移至架构阶段甚至RTL编码阶段。本文将系统梳理芯片功耗评估的基本概念、完整流程及主流工具，帮助读者建立从理论到实践的完整认知框架。
　　
一、芯片功耗的构成与物理机制
　　要准确评估功耗，首先需要理解功耗从何而来。芯片功耗主要分为三大类：动态功耗（Dynamic Power）、内部功耗（Internal Power）和漏电功耗（Leakage Power）。
　　动态功耗（Switching Power）是最直观的功耗形式，来源于逻辑门输出翻转时对负载电容的充放电。其经典计算公式为 P = α × C × V² × f，其中α为活动因子，C为负载电容，V为电源电压，f为时钟频率。在先进工艺节点，动态功耗通常占总功耗的50%以上，且与电压的平方成正比，因此降压是降低动态功耗最有效的手段。

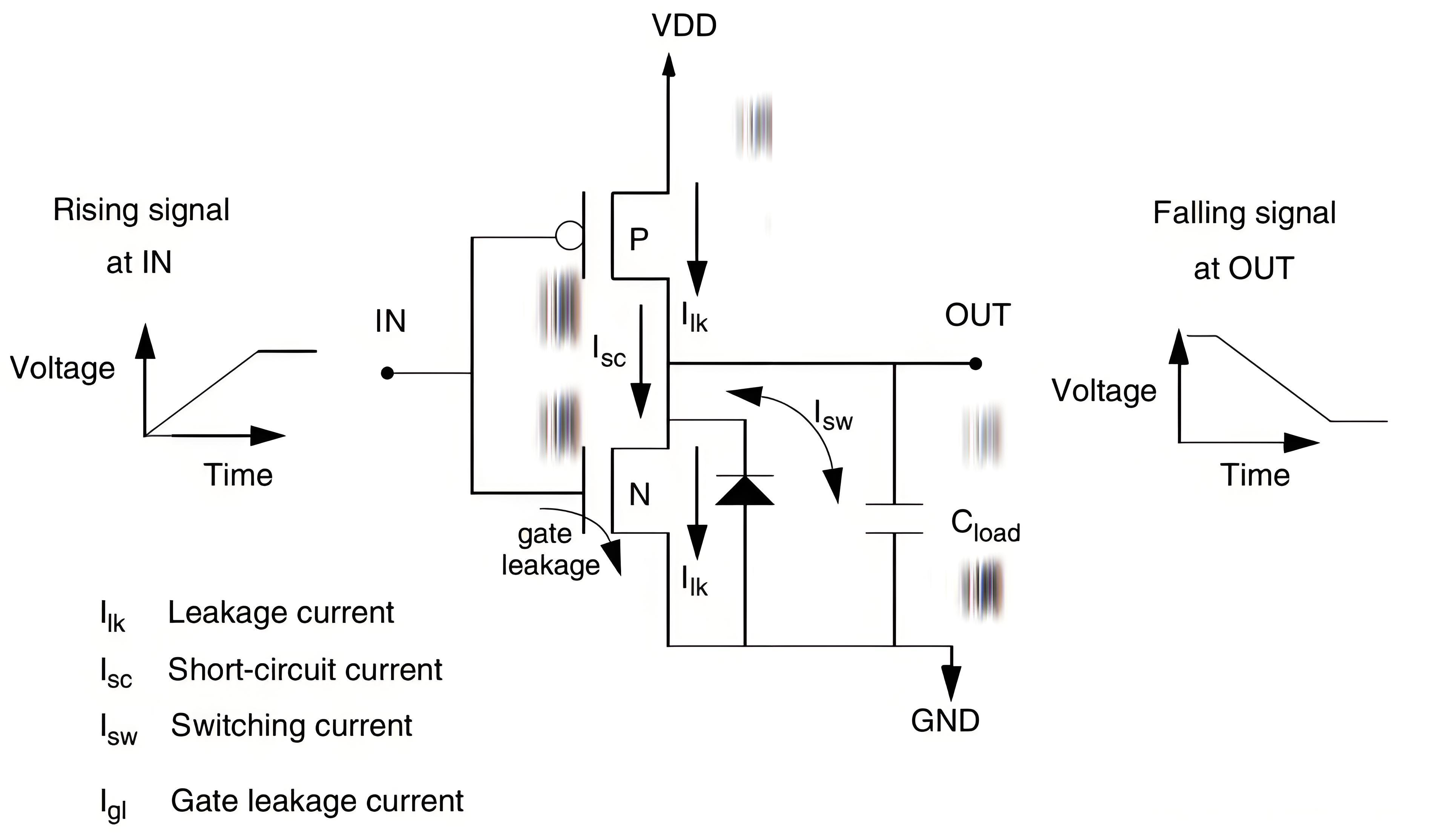

　　内部功耗（Internal Power）则发生在逻辑门内部。当输入信号变化时，由于PMOS和NMOS管在翻转瞬间可能同时导通，形成从电源到地的短路电流（Crowbar Current）；同时逻辑门内部节点电容的充放电也贡献一部分能量。这部分功耗与输入信号的转换速率（Transition Time）强相关——信号变化越慢，短路电流持续时间越长，内部功耗越大。

漏电功耗（Leakage Power）是电路在静态时依然存在的功耗，主要包括亚阈值漏电、栅极隧穿漏电和反向偏置结漏电。在28nm及以下工艺节点，漏电功耗占比急剧上升，成为低功耗设计的关键瓶颈。漏电与温度呈指数关系，高温环境下的漏电可能远超动态功耗，这也是手机芯片过热后续航断崖式下跌的根本原因。
　　理解这三类功耗的物理机制至关重要，因为针对不同类型的功耗，优化策略截然不同：动态功耗可通过降低电压、减小电容、门控时钟优化；漏电功耗则需要多阈值电压设计、电源门控和体偏置等技术。
　　
二、功耗评估的核心流程
　　芯片功耗评估并非单次计算，而是贯穿设计全流程的迭代过程。根据设计阶段和精度要求，可分为RTL级估算、门级平均功耗分析和门级峰值功耗分析（Time-Based）三个层次。
　　１.　RTL级功耗估算：设计早期的"指南针"
　　在RTL编码阶段，网表尚未生成，无法进行精确的寄生参数提取，但此时架构决策对功耗的影响最大。RTL级功耗估算通过分析代码结构、时钟域划分和信号翻转概率，快速给出功耗量级估计。
　　近年来，国产EDA工具在此领域取得突破。英诺达于2025年推出的EnFortius® RTL Power Explorer（ERPE），采用深度可达性分析（DRA）算法，能在RTL阶段探索时钟优化机会并自动优化门控使能信号逻辑，精度可达签核工具的5%以内。这种早期评估能力使架构师能在编码阶段就识别高功耗模块，避免后期昂贵的迭代代价。
　　２.　门级平均功耗分析：项目中期评估的主力
　　当设计完成综合、生成门级网表后，即可进行更精确的平均功耗分析。这是项目中期（Pre-PR和Post-PR阶段）最常用的评估手段。
　　平均功耗分析的核心是翻转率（Toggle Rate）传播。工具根据用户提供的开关活动数据（SAIF/VCD文件）或默认设置，计算每个节点的翻转概率，再结合单元库中的功耗模型，推算平均功耗。其优势是速度快、容量大，适合大规模SoC的迭代评估。

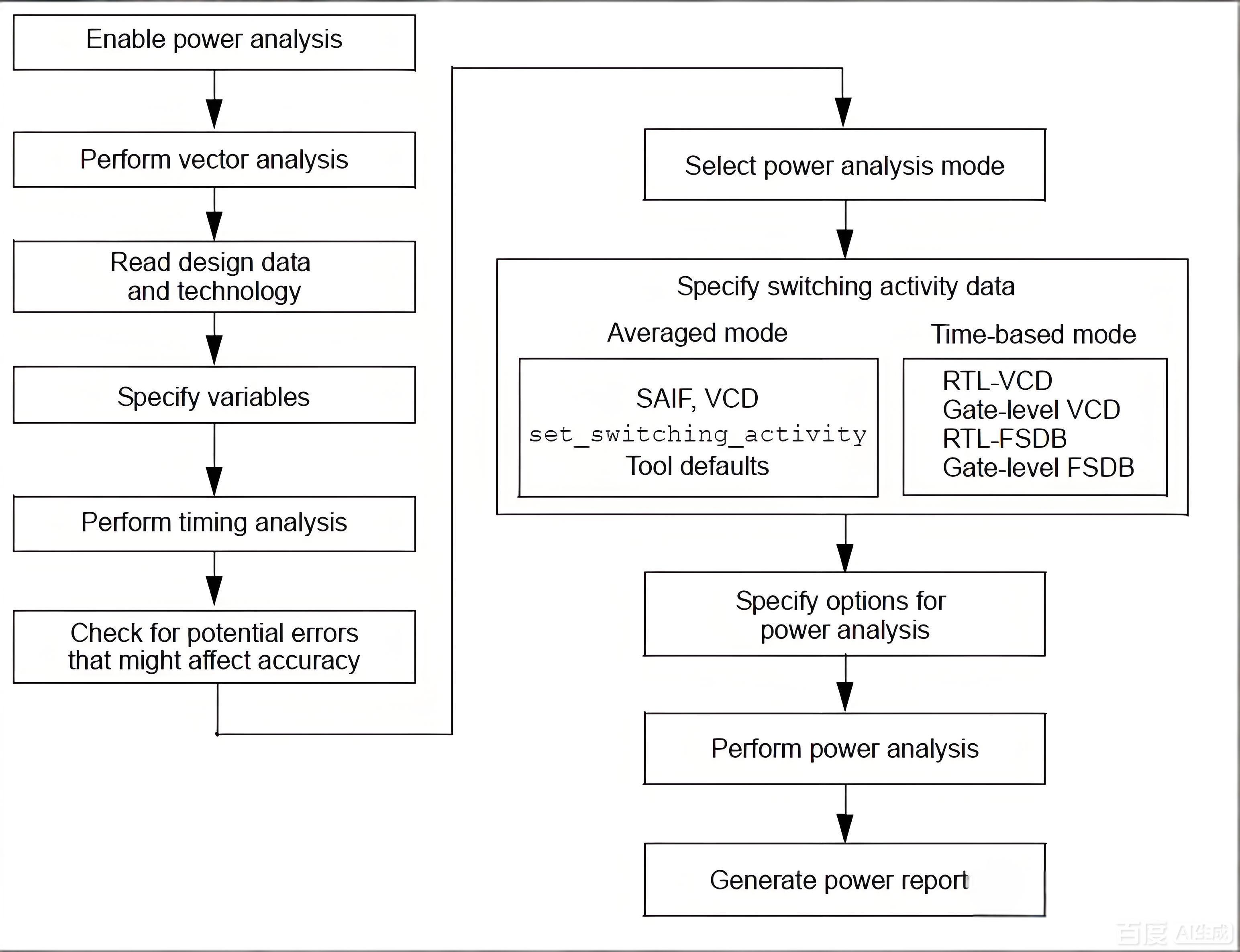

　　以Synopsys PrimeTime PX（PTPX）为例，平均功耗分析的标准流程包括：
　　使能功耗分析： set_app_var power_enable_analysis true
　　读入设计数据：网表（Verilog/VHDL）、逻辑库（.db）、约束文件（SDC）
　　反标寄生参数：SPEF文件包含互连线RC参数，对动态功耗计算至关重要
　　设置工作条件：PVT（工艺、电压、温度） corner
　　读入开关活动文件：SAIF或VCD文件，通过 -strip_path 匹配层次结构
　　执行分析： update_power 进行功耗计算， report_power 生成报告
　　值得注意的是，综合后网表（Pre-PR）与布局布线后网表（Post-PR）的功耗可能存在显著差异。有实际案例显示，PR后网表总功耗反而比PR前低10%，主要原因是时钟树综合（CTS）后时钟网络的负载电容得到优化，ICG（集成时钟门控）的驱动负载从理想网络变为平衡树，单个cell功耗大幅下降。这提醒我们：不能简单认为PR后cell数量增加就一定导致功耗上升，时钟树的物理实现质量才是关键变量。

３.　门级峰值功耗分析：Signoff阶段的"守门员"
　　在项目流片前的最终签核（Signoff）阶段，需要进行基于事件驱动的Time-Based功耗分析。与平均分析不同，Time-Based模式利用VCD/FSDB波形文件，按时间戳逐周期计算瞬时功耗，能够捕捉峰值功耗点和电流瞬态变化。
　　这种模式对电源网络设计至关重要。峰值功耗直接决定IR Drop和EM（电迁移）风险，而功耗的时间分布则影响去耦电容（Decap）的摆放策略。PTPX在Time-Based模式下可输出功耗波形文件（FSDB格式），配合nWave等工具可视化查看各模块在不同时刻的动态功耗分布，帮助工程师定位"功耗热点"。
　　
三、功耗模型与计算原理
　　功耗评估的精度根本上取决于标准单元库功耗模型的质量。当前主流模型有两种：

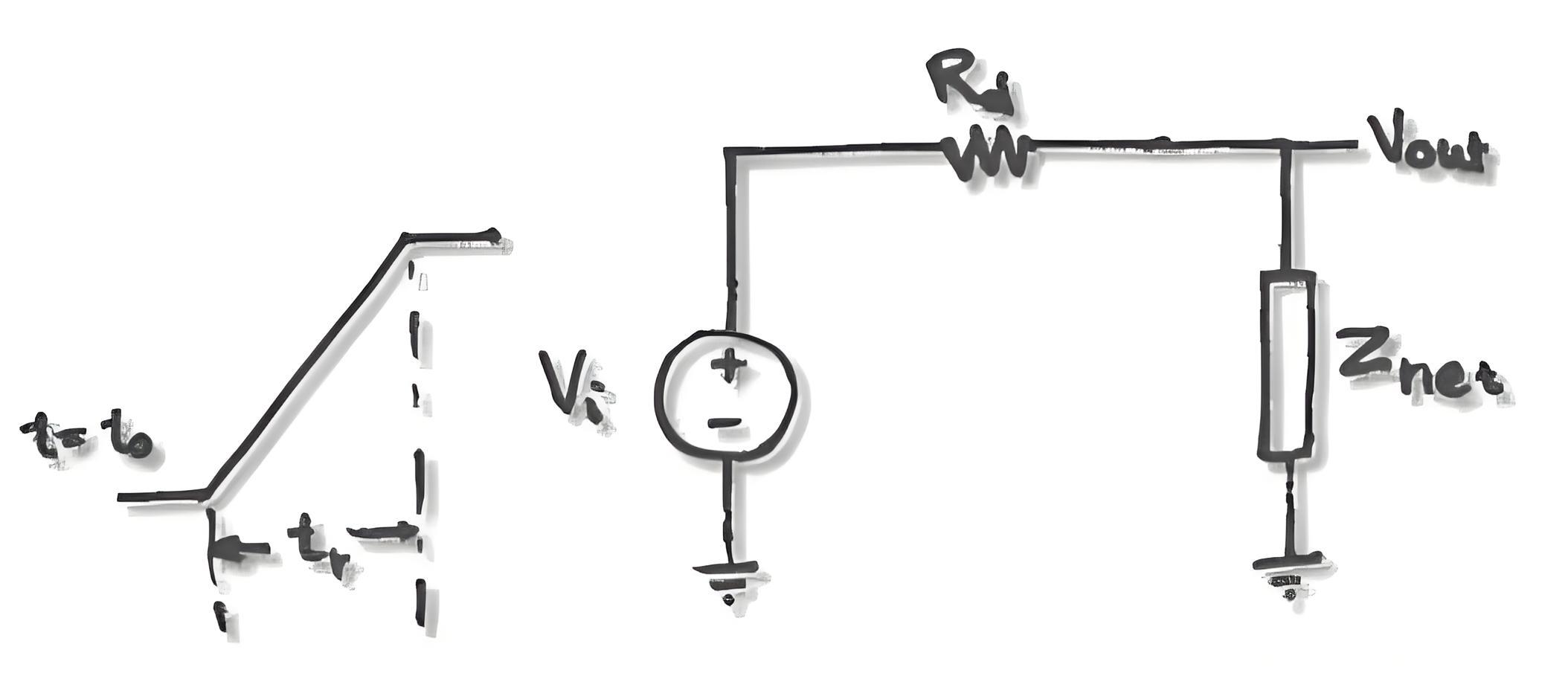

　　NLDM（Non-Linear Delay Model）将驱动器建模为内阻恒定的电压源，接收器建模为电容。这种模型仅需三个点即可确定输出曲线，但在65nm以下工艺中精度不足。

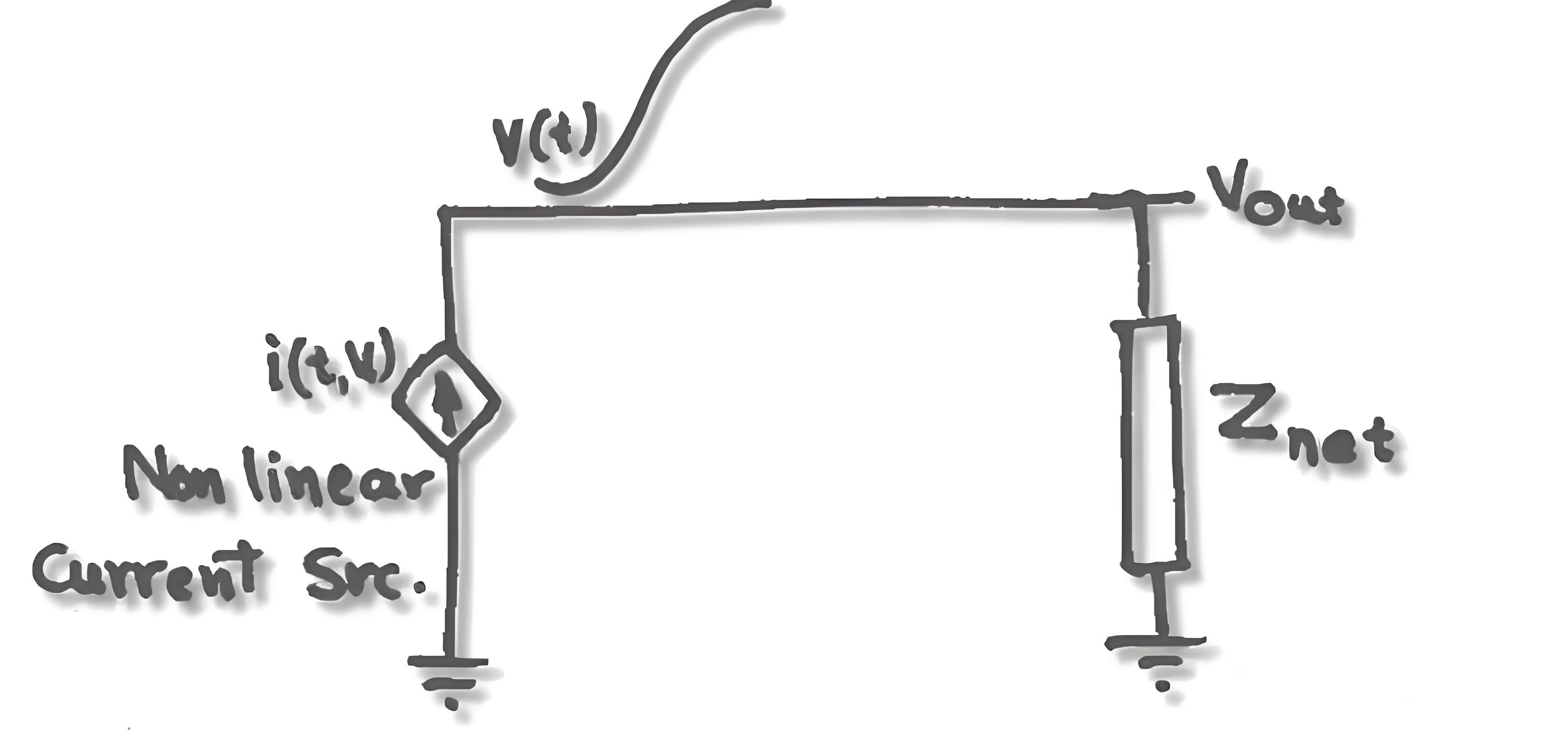

CCS（Composite Current Source）是Synopsys提出的先进模型，将驱动器建模为非线性时变电流源，接收器建模为双电容并联结构，能更精确地描述先进工艺中的非线性效应。PTPX同时支持两种模型，但先进工艺节点通常要求提供CCS模型以保证精度。

功耗计算时，工具通过查表（Look-up Table）方式获取参数。以反相器为例，内部功耗取决于输入转换时间和输出负载电容，漏电功耗则取决于输入管脚状态。SAIF/VCD文件提供翻转次数和静态概率，SPEF文件提供寄生电容，结合单元库中的功耗表，工具即可计算出每个instance的精确功耗。
　　对于毛刺（Glitch）功耗，工具会根据毛刺宽度预估其贡献；Z态视为无功耗（除非前后有变化）；X态则按半次转换处理。在Time-Based分析中，还需注意 power_table_include_switching_power 变量对充电功耗计算方式的影响，这直接关系到瞬时功耗的准确性。
　　
四、主流EDA工具生态
　　当前功耗评估工具呈现"国际巨头主导、国产工具崛起"的格局。
　　Synopsys PrimeTime PX（PTPX）是业界最广泛使用的门级功耗分析工具，集成于 PrimeTime时序分析平台，支持Average和Time-Based两种模式，可处理超过2GB的VCD文件，并与IC Compiler II、PrimePower等工具形成完整低功耗设计闭环。
　　Cadence Voltus和Mentor Graphics（Siemens EDA）的PowerPro同样是Signoff级功耗分析的重要选择，分别在电源完整性分析和RTL级功耗优化方面各有特色。
　　国产工具方面，除英诺达的ERPE外，行芯科技的GloryBolt平台集成了功耗完整性、电迁移和电压降分析，支持亿级单元规模；鸿芯微纳的HesVesPower功耗签核工具已通过三星5nm工艺认证。这些工具的成熟标志着国产EDA从"功能替代"走向"算法领先"。
　　
五、实践中的关键注意事项
　　１.　翻转率数据的准确性是功耗评估的生命线。没有真实VCD/SAIF时，默认翻转率（通常设为0.1）可能导致数量级误差。建议在模块级仿真后尽早生成SAIF文件。
　　２.　Pre-PR与Post-PR功耗对比需谨慎。时钟网络在理想网络与实际树结构下的功耗差异可达数倍，评估时必须明确网表阶段。
　　３.　多电压域设计需要UPF/CPF文件支持。PTPX可基于电源意图文件分析多电压和电源门控设计的功耗，不同power rail的功耗需分别报告。
　　４.　温度corner不可忽视。漏电功耗在高温下呈指数增长，125°C corner下的漏电可能是25°C的10倍以上，必须作为Signoff条件之一。
　　
结语
　　功耗评估是一门"精度与效率平衡"的艺术。从RTL级的快速估算到门级Signoff的逐周期分析，每个阶段都有其不可替代的价值。随着AI芯片、边缘计算等场景对能效比的要求愈发苛刻，功耗评估工具正朝着更早介入、更高精度、更强整合的方向演进。
　　对于工程师而言，理解功耗背后的物理机制、掌握工具的正确使用方法、建立从RTL到GDSII的全流程功耗监控意识，是设计出 competitive 芯片的必备能力。毕竟，在移动设备续航以小时计、数据中心PUE以0.01优化的今天，每一毫瓦的节省都是对用户体验和运营成本的直接贡献。
