我们的大学生活都面临着大量的小组作业，明明一点作用没有但是要求很繁琐，又要word又要流程图，思维导图等杂七杂八的内容，笔者对其也是深恶痛绝，而在处理小组作业分工或撰写实验报告时，最耗时的往往是用 Visio 或 PPT 手动拖拽、对齐流程图，且一旦中间修改节点，整个排版就会瞬间崩盘。

为了彻底告别这种低效的体力活，本文将介绍一套极简的“嘴替画图法”：

• 零门槛：无需任何设计基础和复杂的绘图语法。
• 全自动：只需用大白话输入你的分工安排或实验步骤，借助 AI 提取逻辑并直接生成 Mermaid 代码。
• 极速出图：10秒钟即可一键渲染出排版完美的流程图，帮你快速搞定各种 DDL。

核心神器科普：什么是 Mermaid？

在正式开始前，先给小白科普一个高效画图的神器——Mermaid。

简单来说，它是一种“用代码直接生成图表”的开源语法。你不需要去研究任何复杂的画图软件，更不需要用鼠标去拖拉框框、小心翼翼地对齐像素。你只需要像敲键盘一样写几行简单的纯文本代码（比如 A --> B），渲染引擎就能在一瞬间自动帮你排版、连线，生成高颜值的流程图、思维导图或者甘特图。如果想要深度了解Mermaid语言可参考这篇推文。

---

一、 输入“大白话”：彻底释放画图强迫症

第一步的核心，就是要打破大家写实验报告或者搞项目时的“画图强迫症”。以前我们要画图，总是先在脑子里想好：这里该用个矩形，那里该用个菱形做判断。现在这套方法，第一步就是让你什么都别想，直接当个“没有感情的打字机”。

比如说咱们平时做视觉图像处理的作业，经常要写这种实验步骤：首先读入图像，然后做个灰度化，接着加上高斯滤波，再用霍夫变换去提取边缘。如果发现边缘没有完整对齐，就得回头去调参数重新弄，对齐了才能最后输出结果。

如果是以前，你要自己去纠结哪里该画个判断框，哪里该画个返回的箭头来表示修改参数。现在呢？你第一步要做的，仅仅是把刚才这堆“流水账”，甚至是你和同学讨论作业时的聊天记录，原封不动地发给大模型。不要去管语句通不通顺，也不用去排版，只要把先后顺序和那个“如果没有对齐就回头调参”的条件讲出来了，这第一步就算彻底完成了。AI会自己去弄懂里面的弯弯绕绕。

举一个例子：

案例 1：流程图口语化输入

帮我把我们小组作业的框架理一个脑图出来吧，大标题就叫智能垃圾分类小车项目分工。我们组现在乱成一锅粥了，阿华负责硬件这块，要买那个树莓派核心板，还要把摄像头和超声波测距传感器给驱动起来，对了还得焊那个电机的驱动模块。然后老李负责跑算法，他要在电脑上用PyTorch训练一个YOLOv8的垃圾识别模型，还得把训练好的模型转成ONNX格式方便到时候塞进树莓派里。我这边呢主要是搞上位机和写报告，要用Python写一个串口通信去收小车传回来的数据，再用PyQt画个好看的监控界面，最后大家一起去学校后面的垃圾堆做真机实测，顺便把PPT和心得体会写了。你帮我把这堆乱七八糟的分工直接理清楚，弄个思维导图代码出来。

案例 2：思维导图口语化输入

“帮我理一下这次视觉图像处理课的实验报告框架。大标题就叫图像边缘检测实验。里面主要分四大块：第一块是实验目的，主要是为了掌握霍夫变换和图像预处理；第二块是实验流程，先读入图片，然后做灰度化，接着做高斯滤波去噪，最后用霍夫变换提边缘；第三块是遇到的问题和改错，比如边缘没完整对齐，后来是通过折回去重新调整了算子参数解决的；最后一块是实验总结，写一下心得体会就行。”

---

二、 套入预设的 Prompt：两套保命硬核咒语

为了防止大模型“自作聪明”触发自带的虚拟生图插件，或者吐出带转义符的错乱代码，必须使用下面两套经过严格调校、加装了安全锁的提示词。

2.1 专属硬核咒语：大白话一键转【流程图】

你现在是一个逻辑提炼与流程图绘制助手。请仔细阅读我发给你的文字，提取其中的先后顺序、因果关系或分类逻辑。
然后，请严格按照以下要求，将其转化为 Mermaid 格式的流程图代码：

1. 禁止调用自身没有任何渲染的虚拟生图的模型：严格禁止使用 ```mermaid 这种会触发自动渲染的格式！必须将代码放入 ```text ```代码块中直接输出，不需要任何前缀、解释说明或废话。
2. 方向与结构：使用自上而下的流程图结构（graph TD）。
3. 节点安全命名（严格执行）：
   - 必须使用纯英文字母（如 A, B, C）作为节点 ID。
   - 节点的中文显示内容，必须强制使用英文双引号 "" 包裹。例如：A["读入原始图像"]。绝对不能直接使用中文作为 ID。
   - 保持每一行代码的完整性，严禁在连线和箭头（-->）中间换行。
   - 保持代码的可读性，通过空格进行缩进来控制代码可读。
1. 判断逻辑安全格式：
   - 遇到“如果...就...”的逻辑，必须使用菱形判断框，文本强制使用双引号包裹，例如：E{"是否对齐?"}。
   - 判断后的分支流向，直接在竖线中写明条件，绝对不要加双引号，且条件前后不要留空格，例如：E -->|否| F 和 E -->|是| G。

以下是我的原始文本：
[在这里粘贴你的那段大白话流水账]

将刚才的案例一按照提示词输入给豆包输出如下：

graph TD
    A["项目启动"] --> B["阿华负责硬件搭建"]
    B --> C["采购树莓派核心板"]
    C --> D["驱动摄像头与超声波传感器"]
    D --> E["焊接电机驱动模块"]

    A --> F["老李负责算法开发"]
    F --> G["PyTorch训练YOLOv8识别模型"]
    G --> H["将模型转换为ONNX格式"]

    A --> I["本人负责上位机与文书"]
    I --> J["编写Python串口通信程序"]
    J --> K["使用PyQt制作监控界面"]

    E & H & K --> L["各项分工工作完成"]
    L --> M["进行现场真机实测"]
    M --> N["完成项目PPT与心得体会撰写"]

2.2 专属硬核咒语：大白话一键转【思维导图】

你现在是一个逻辑提炼与思维导图（Mindmap）绘制助手。
请阅读我提供的文本，准确提取其中的核心主题、一级分支、二级分支等层级逻辑关系。
然后，请严格按照以下要求，将其转化为 Mermaid 格式的思维导图代码：

1. 禁止自动生图与废话：严格禁止使用 ```mermaid 格式！必须将代码放入
```text ```代码块中直接输出，不需要任何前缀、解释说明或多余废话。
2. 基础声明：代码第一行必须单独写 mindmap，随后立即换行。
3. 纯净节点格式（严格执行）：
   - 根节点（第二行）：直接使用双圆括号包裹文本，文本两边只留一组英文双引号。
     标准格式示例：(("核心主题"))
   - 分支节点（后续行）：直接使用英文双引号包裹分支文本。
     标准格式示例：一级分支，严禁输出多余的英文双引号
   - 严禁输出任何转义符号（如 \" 或 \'），严禁嵌套多组双引号，不允许带有任何多余符号。
2. 层级与缩进规范：
   - 根节点不缩进。
   - 一级分支在根节点下方，前面缩进 2 个空格。
   - 二级分支在一级分支下方，前面缩进 4 个空格。以此类推。
   - 严禁使用箭头（-->）或连线。

以下是我的原始文本：
[在这里粘贴你的那段大白话流水账]

将刚才的案例二按照提示词输入给豆包输出如下：

mindmap
  (("图像边缘检测实验"))
    "实验目的"
      掌握霍夫变换
      掌握图像预处理
    "实验流程"
      读入图片
      灰度化处理
      高斯滤波去噪
      霍夫变换提取边缘
    "问题与改错"
      边缘未完整对齐
      调整算子参数解决
    "实验总结"
      撰写心得体会

---

三、 一键渲染，直接带走：2种极速出图方式

拿到了 AI 吐出来的干净代码，接下来怎么把它变成报告里的图片呢？咱们不推荐那些要注册、要收费的商业软件，主打的就是一个“零成本、秒出图”。根据你的日常习惯，选下面随便哪种方式，10 秒钟就能收工。

3.1 Mermaid Live Editor（官方免费，无限制直出）

这是 Mermaid 官方团队自己维护的在线编辑器，也是目前最纯粹、最不容易报错的工具。
Mermaid Live Editor官方网址

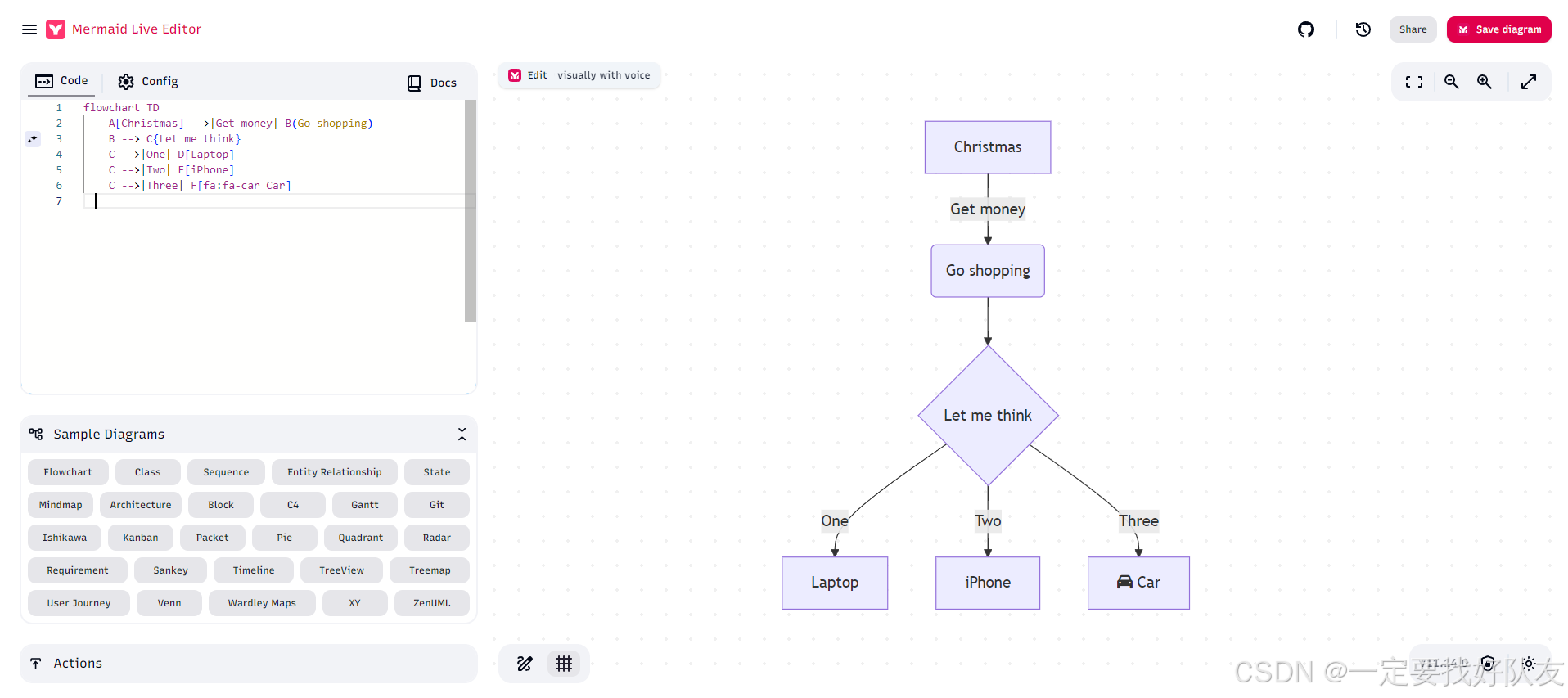

点解上方链接就会跳转到下图所示的页面

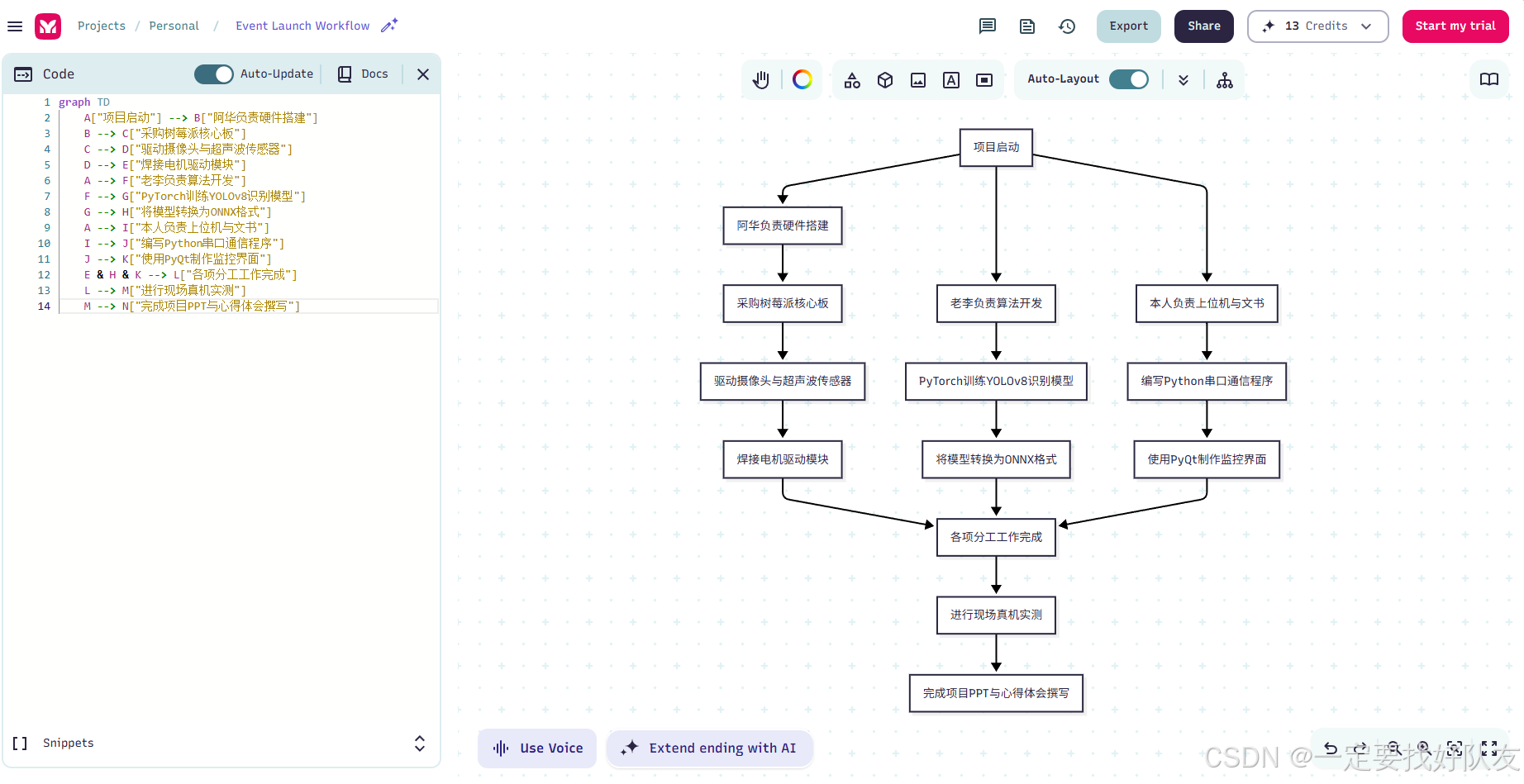

• 将刚才的文本时AI输出的标准的Mermaid代码输入进左侧的Code展示框中，即可实时渲染出对应的流程图。下附使用一中的案例一生成的流程图：

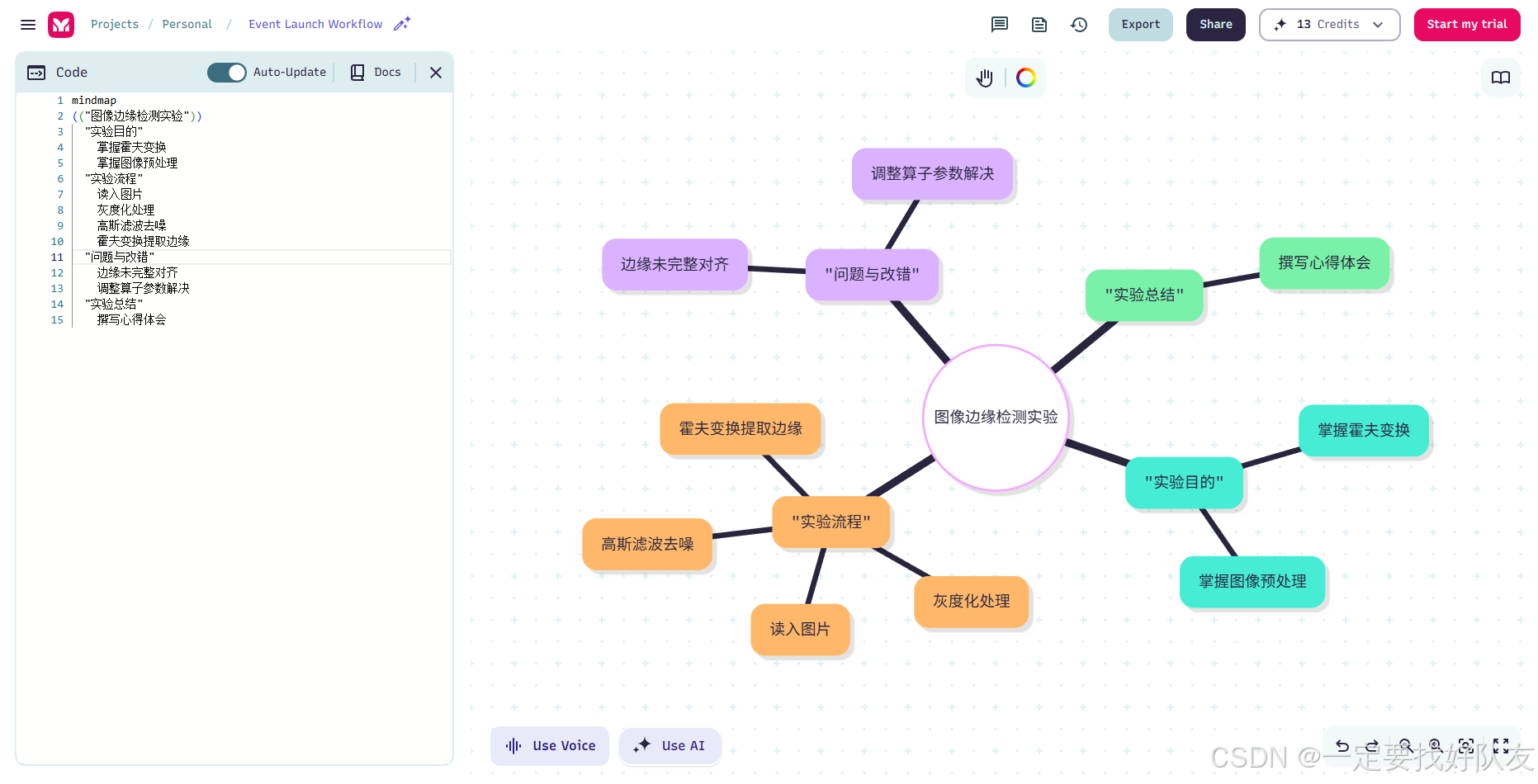

• 将刚才的文本时AI输出的标准的思维导图的代码输入进左侧的Code展示框中，即可实时渲染出对应的思维导图。下附使用一中的案例一生成的思维导图：


3.2 结合 Markdown 笔记或代码软件

如果你平时写实验报告用的是 Notion、Obsidian，或者写代码习惯用 Cursor 、VSCode 这种编辑器，那你连浏览器都不用开，直接在软件里玩“盲盒”就行。

• 怎么玩：直接在你的文档里敲出对应的代码块，把 AI 给的代码往里一粘。
• 杀手锏：这些现代工具全都有原生自带的渲染引擎，代码贴进去的瞬间，它就会在你的文档里原地变成渲染好的流程图。最爽的是，以后你要是想修改流程，根本不需要重新截图，直接在文档里改两个代码字，图片自己就跟着变了，这才是真正属于我们的效率闭环。
• 针对于在Obsidian和Vscode笔者就不再举例。

---

四、 总结与互动

在大学和科研生涯里，我们最宝贵的精力永远应该放在核心算法的推导、实验数据的分析、以及小组作业的灵感碰撞上。至于那些让人头秃的实验报告排版、一改再改的小组分工流程图、以及汇报 PPT 里的思维导图，这些纯体力的“格子间活计”，完全可以放心地交给我们今天调教好的这套 “AI + Mermaid” 自动化工作流。

掌握了这套技巧，以后不管是学习时的思维导图，还是学习报告，甚至是小组作业里“谁该干嘛”的流水账分工，你都能在 10 秒钟内甩出一张惊艳全场的硬核图表。

---
