一、引言

在工业领域，设备故障诊断对于保障生产连续性、提高生产效率以及确保人员安全至关重要。随着数据驱动的故障诊断方法不断发展，结合先进的信号处理技术与深度学习模型成为研究热点。连续小波变换（CWT）能够有效地提取信号的时频特征，而卷积神经网络（CNN）、残差网络（ResNet）、支持向量机（SVM）、双向门控循环单元（BiGRU）以及长短期记忆网络（LSTM）等模型在处理和分类这些特征方面各有优势。本文基于凯斯西储大学提供的数据，对基于 CWT 与上述多种模型结合的故障诊断方法展开研究。

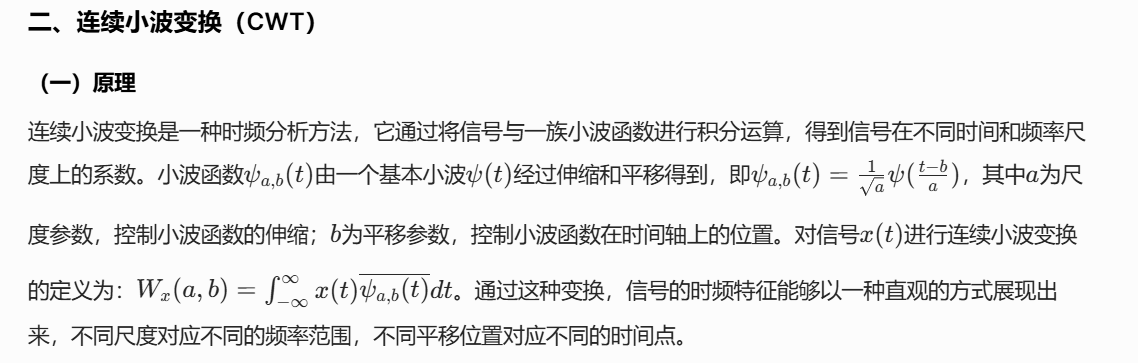

二、连续小波变换（CWT）

（一）原理

三、基于 CWT 与深度学习模型的故障诊断

（一）CWT - CNN

CNN 模型简介：卷积神经网络是一种专门用于处理具有网格结构数据（如图像、音频）的深度学习模型。它通过卷积层、池化层和全连接层等组件，自动提取数据的特征。卷积层中的卷积核在数据上滑动，通过卷积运算提取局部特征；池化层则用于降低数据维度，减少计算量的同时保留主要特征；全连接层将提取到的特征进行整合，用于分类或回归任务。
结合方式与优势：将经过连续小波变换得到的时频图作为 CNN 的输入。CWT 能够有效地将故障信号的时频特征转换为图像形式，而 CNN 擅长处理图像数据，能够自动学习这些时频特征中的故障模式。这种结合方式可以充分发挥 CWT 的特征提取能力和 CNN 的模式识别能力，提高故障诊断的准确率。

（二）CWT - ResNet

ResNet 模型简介：残差网络是为了解决深度神经网络在训练过程中出现的梯度消失或爆炸问题而提出的。它引入了残差块，通过跳跃连接让网络可以学习残差函数，使得网络能够更容易地训练更深的层次。在残差块中，输入直接与经过卷积等操作后的输出相加，这种结构使得信息可以更顺畅地在网络中传播。
结合方式与优势：同样以 CWT 得到的时频图作为输入，ResNet 的深度结构可以学习到更加复杂和抽象的故障特征。由于工业设备故障可能具有复杂的内在模式，ResNet 的残差结构有助于捕捉这些复杂特征，避免因网络过深而导致的性能下降，从而在故障诊断任务中表现出更好的性能。

（三）CWT - CNN - SVM

SVM 模型简介：支持向量机是一种经典的机器学习分类算法，它通过寻找一个最优超平面将不同类别的数据点分开，对于线性不可分的数据，可以通过核函数将其映射到高维空间，在高维空间中寻找最优超平面。SVM 在小样本数据的分类任务中表现出色，具有较好的泛化能力。
结合方式与优势：先利用 CNN 对 CWT 得到的时频图进行特征提取，然后将提取到的特征输入到 SVM 进行分类。这种结合方式融合了 CNN 强大的特征提取能力和 SVM 优秀的分类性能。尤其在数据量有限的情况下，SVM 可以避免过拟合问题，提高故障诊断的准确性和稳定性。

（四）CWT - CNN - BiGRU

BiGRU 模型简介：双向门控循环单元是门控循环单元（GRU）的扩展，GRU 通过重置门和更新门来控制信息的流动，有效地解决了传统循环神经网络中的梯度消失问题，能够更好地处理序列数据中的长期依赖关系。BiGRU 则从正向和反向两个方向对序列数据进行处理，从而能够更全面地捕捉序列中的上下文信息。
结合方式与优势：将 CNN 从 CWT 时频图中提取的特征转换为序列形式，输入到 BiGRU 中。这种结合方式利用了 CNN 的特征提取能力和 BiGRU 对序列数据的处理能力，能够更好地挖掘故障特征之间的时间序列关系，对于一些故障特征随时间变化的设备故障诊断任务具有较好的效果。

（五）CWT - CNN - LSTM

LSTM 模型简介：长短期记忆网络也是一种用于处理序列数据的循环神经网络，它通过输入门、遗忘门和输出门来控制信息的流入、保留和流出，能够有效地处理长期依赖问题。LSTM 在处理时间序列数据方面具有广泛的应用，例如语音识别、股票价格预测等。
结合方式与优势：与 CWT - CNN - BiGRU 类似，先由 CNN 提取 CWT 时频图的特征，再将其转换为序列数据输入到 LSTM 中。LSTM 能够学习到故障特征随时间的变化模式，对于设备故障的动态演变过程具有较好的建模能力，从而提高故障诊断的准确性。

四、实验与分析 —— 基于凯斯西储大学数据

（一）数据介绍

凯斯西储大学提供了丰富的电机故障数据集，包含了不同负载、不同故障类型（如轴承故障、转子故障等）下的振动信号数据。这些数据为故障诊断研究提供了良好的基础，涵盖了多种常见的设备故障情况，有助于全面评估各种故障诊断方法的性能。

（二）实验设置

数据预处理：对采集到的振动信号进行连续小波变换，得到时频图。然后对时频图进行归一化处理，使其具有统一的尺度，便于后续模型的训练。将处理后的数据按照一定比例划分为训练集、验证集和测试集。
模型训练与调参：分别对 CWT - CNN、CWT - ResNet、CWT - CNN - SVM、CWT - CNN - BiGRU 和 CWT - CNN - LSTM 模型进行训练。对于 CNN 和 ResNet 模型，调整卷积核大小、层数、步长等参数；对于 SVM，选择合适的核函数并调整惩罚参数；对于 BiGRU 和 LSTM，调整隐藏层单元数量、学习率等参数。通过交叉验证的方式，找到每个模型的最优参数组合。

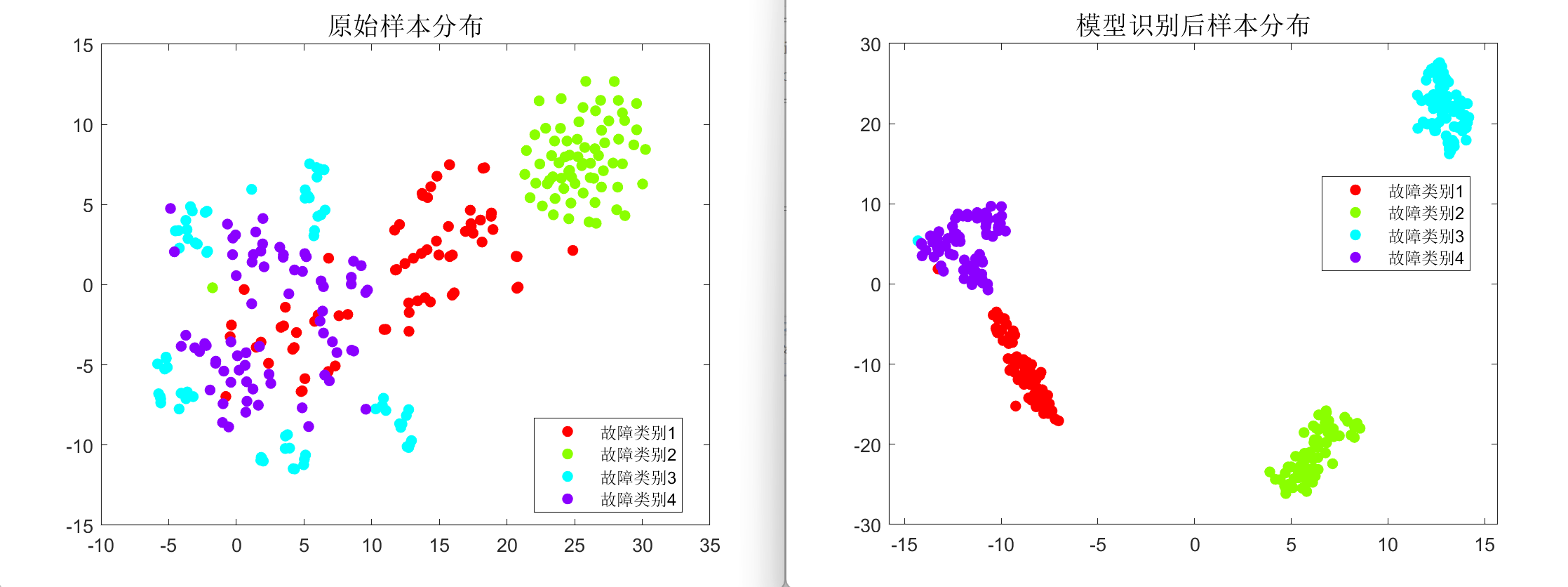

（三）结果分析

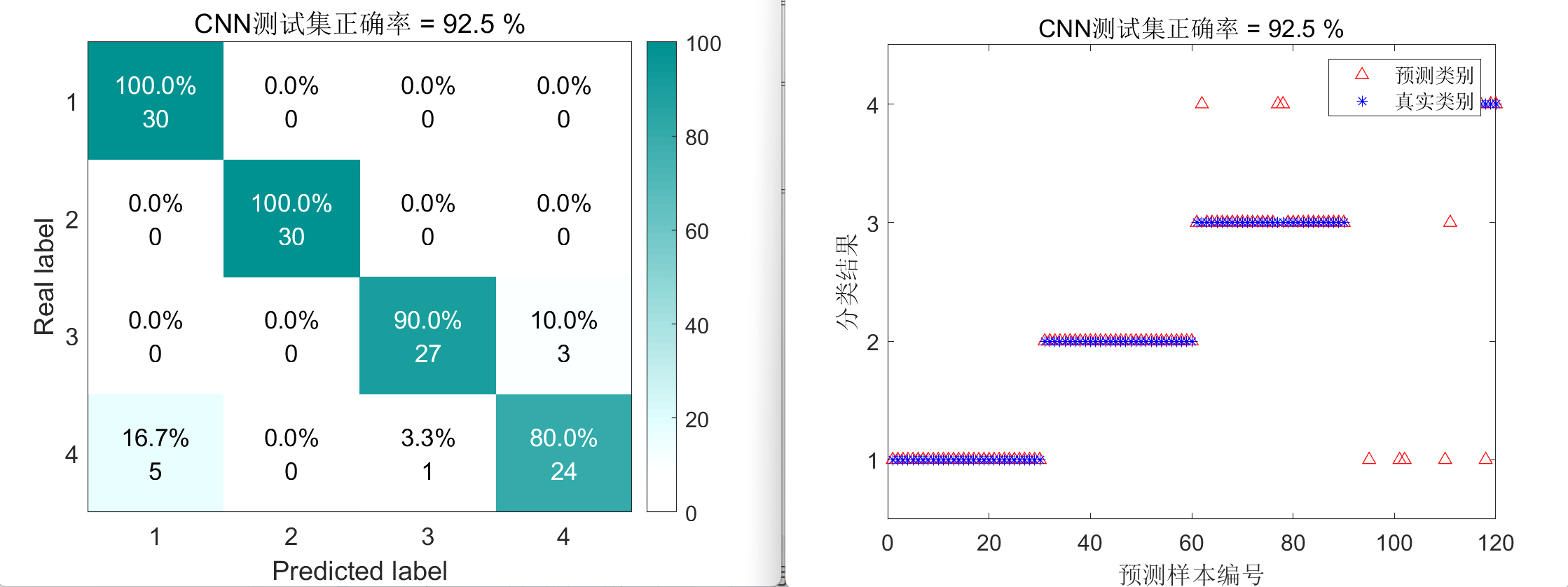

准确率对比：在相同的测试集上，比较各个模型的故障诊断准确率。结果显示，不同模型在不同故障类型上表现出一定的差异。例如，CWT - ResNet 在处理复杂故障模式时，由于其深度结构和残差连接，能够学习到更丰富的特征，准确率相对较高；而 CWT - CNN - SVM 在小样本故障数据的诊断中，凭借 SVM 的泛化能力，也能取得较好的效果。
模型性能分析：除了准确率，还分析模型的训练时间、过拟合情况等性能指标。CWT - CNN 模型相对简单，训练时间较短，但在面对复杂故障特征时可能出现过拟合；而 CWT - CNN - BiGRU 和 CWT - CNN - LSTM 模型由于考虑了时间序列关系，在处理具有时间动态变化的故障特征时表现出色，但训练时间相对较长。

五、总结与展望

（一）研究总结

基于连续小波变换与 CNN、ResNet、CNN - SVM、CNN - BiGRU、CNN - LSTM 等模型结合的故障诊断方法，在凯斯西储大学数据上进行了深入研究。通过 CWT 提取信号的时频特征，再利用不同模型的优势进行特征学习和分类，取得了较好的故障诊断效果。不同模型在处理不同类型故障和数据特点时各有优劣，为实际应用中根据具体情况选择合适的故障诊断模型提供了参考。

（二）未来展望

模型融合与优化：进一步研究不同模型的融合方式，例如将多个模型的预测结果进行融合，以提高故障诊断的准确率和稳定性。同时，持续优化现有模型的结构和参数，结合新的深度学习技术，如注意力机制、生成对抗网络等，提升模型的性能。
实际应用拓展：将这些基于凯斯西储大学数据验证的方法应用到实际工业场景中，考虑实际生产环境中的噪声干扰、数据不平衡等问题，对模型进行适应性调整和优化，推动故障诊断技术从理论研究向实际应用的转化。
多源数据融合：除了振动信号，考虑融合其他类型的数据，如温度、电流等，通过多源数据融合进一步丰富故障特征信息，提高故障诊断的全面性和准确性。
