最常用的命令都在这里了，快收藏起来～

1 网格和结果文件格式

Code_Aster支持的网格和结果文件格式常用的为Aster格式或MED格式。

• Code_Aster格式：

mymesh=LIRE_MAILLAGE(FORMAT='ASTER')

• MED格式：

mymesh=LIRE_MAILLAGE()

其他格式网格以命令PRE_***的形式定义，如PRE_GIBI，PRE_IDEAS，PRE_GMSH。

例如：

PRE_***()
mymesh=LIRE_MAILLAGE()

结果文件的命令为IMPR_RESU，以MED格式输出结果为例：

IMPR_RESU(FORMAT='MED',RESU=_F(RESULTAT=myresult,))

2 设置有限单元

有限单元信息包括来自网格的几何描述、形函数和自由度，有限单元决定了求解的方程、离散与积分方法以及计算结果。

mymodel = AFFE_MODELE(MAILLAGE=mymesh,
		              AFFE=_F(GROUP_MA='ZONE_1',
 		                      PHENOMENE='MECANIQUE',
		                      MODELISATIO='C_PLAN'),
					                            )

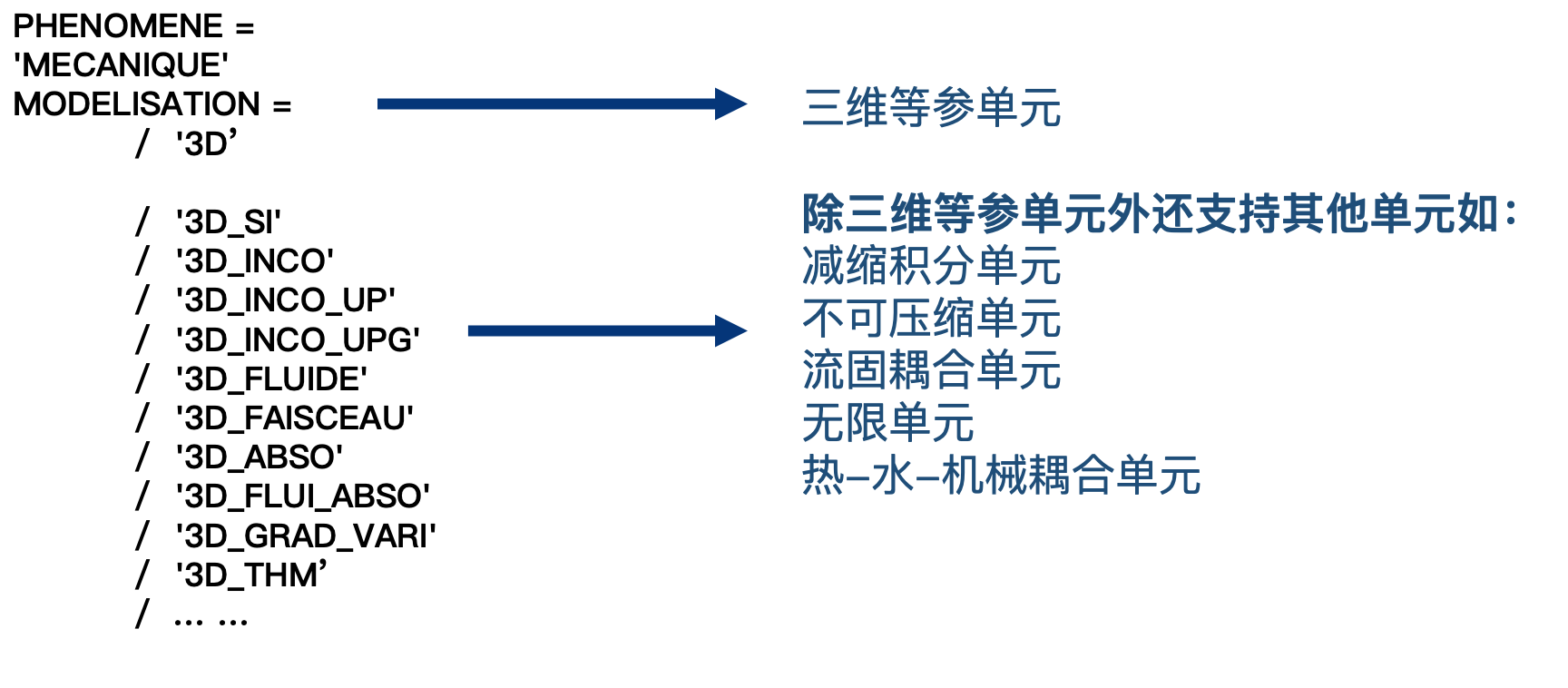

以力学问题为例，3D单元：

2D/1D/0D单元：

使用多种单元时需要注意不同单元间的连接，这部分我们在上一篇的结构单元中也有详细说明。

其他注意事项：

>> 轴对称单元必须沿Y轴对称，节点的X坐标必须为正。

>> 旋转法向：

（1）命令MODE_MAILLAGE；

（2）确定壳单元的法向与3D单元的边界（线、面）方向；

（3）正确调整接触有限元单元的方向：

• ORIE_NORM_COQUE：调整壳单元法向一致
• ORIE_PEAU_2D，ORIE_PEAU_3D：调整单元的边界方向，使其可以正确的施加载荷（压强）

3 设置材料

材料是由一系列参数定义的，不同物理量的单位需要相匹配，例如：

网格结点的坐标	mm	m
弹性模量	MPa	Pa
力载荷	N	N
结果中的应力	MPa	Pa

同时，材料属性必须与求解设置中的本构匹配。

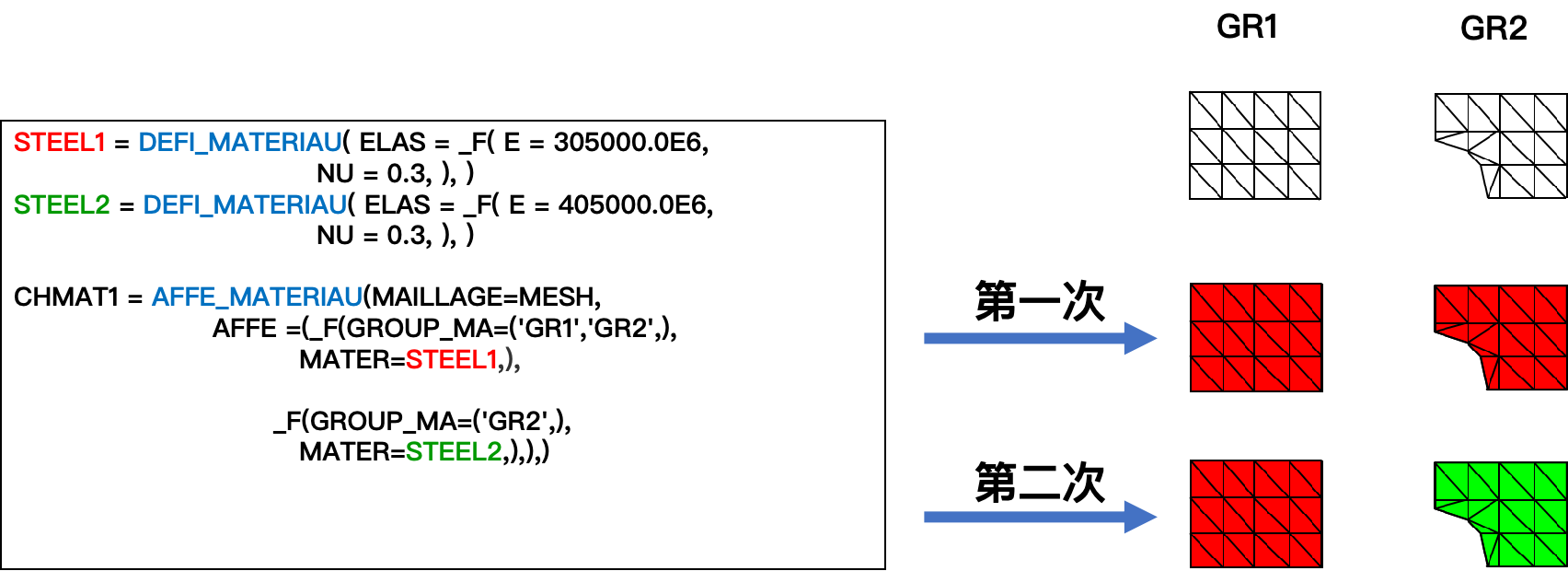

重复赋值规则：

4 设置结构单元属性

结构单元包括我们上一篇提到的壳单元、板单元、梁单元等。

网格信息不包含这些单元的信息：

• 壳单元：厚度，切平面方向
• 梁单元：截面属性，旋转方向
• 离散单元（弹簧单元、质量单元、阻尼单元）：刚度矩阵、质量、阻尼矩阵
• 杆单元：截面属性
• ……

charac=AFFE_CARA_ELEM(MODELE=MODELE,
			    POUTRE=_F(	GROUP_MA='rotor',
							SECTION='CERCLE',
							CARA='R',
							VALE=.05,),

5 设置边界条件与载荷

设置的命令为AFFE_CHAR_***。

5.1 载荷

（1）内部载荷：

• 重力PRSANTEUR
• 旋转离心力ROTATION
• 体积力FORCE_INTERNE
• 结点力FORCE_NODAL
• ……

（2）边界载荷：

• 面分布力FORCE_FACE
• 线分布力FORCE_ARETE
• 边界力FORCE_CONTOUR
• 压强PRES_REP
• ……

（3）结构单元载荷：

• 梁分布力FORCE_POUTRE
• 壳分布力FORCE_COQUE
• 管道力FORCE_TUYAU
• ……

5.2 约束

• DDL_IMPO：节点或节点集的自由度约束
• FACE_IMPO：面上自由度约束（包括切向约束和法向约束）
• LIAISON_SOLIDE：单元或节点的刚性连接
• LIAISON_ELEM：3D单元与梁单元连接、梁壳单元连接等
• LIAISON_COQUE：壳单元连接
• ……

约束的自由度需要与选择的单元类型一致。例如壳、梁单元的转动自由度约束：

char=AFFE_CHAR_MECA(	MODELE=MO,
						DDL_IMPO=_F( GROUP_NO = 'A',
									DX	= 0.,
									DY	= 0.,
									DZ	= 0.,
									DRX	= 0.,
									DRY	= 0.,
 									DRZ	= 0.),

6 设置求解模型

约有15种问题的分析命令，包括：

• 热学：线性热分析THER_LINEAIRE，非线性热分析THER_NON_LINE
• 静力学：线弹性静力分析MECA_STATIQUE，非线性静力分析STAT_NON_LINE
• 动力学：线性动力分析DYNA_VIBRA，非线性动力分析DYNA_NON_LINE
• 模态计算：模态分析CALC_MODES

必须在求解前设置完计算所需的参数：

• 有限元模型：MODELE
• 材料场：CHAM_MATER
• 结构单元属性：CARA_ELEM
• 载荷约束：AFFE_CHAR_MECA
• 时间步（如果需要的话）：LIST_INST

7 线性代数求解器的选择

求解器选择命令为SOLVEUR/METHODE。

求解器的选择依赖所求解的问题：

（1）直接法求解器

• MULT_FRONT：默认方法，通用求解器，多种模型混合时不推荐使用
• MUMPS：外部求解器，与MULT_FRONT适用范围一致，可以用于并行计算

（2）迭代法求解器

• GCPC：热学计算推荐
• PETSC：外部求解器，提供多种计算方法，鲁棒性强，可以用于并行计算

一般情况下使用默认的选择即可。

8 计算结果

8.1 物理场

物理场的类型包括位移、应力、加速度、速度等，有多个分量，且为单帧数据（即单个时间或频率的结果）。

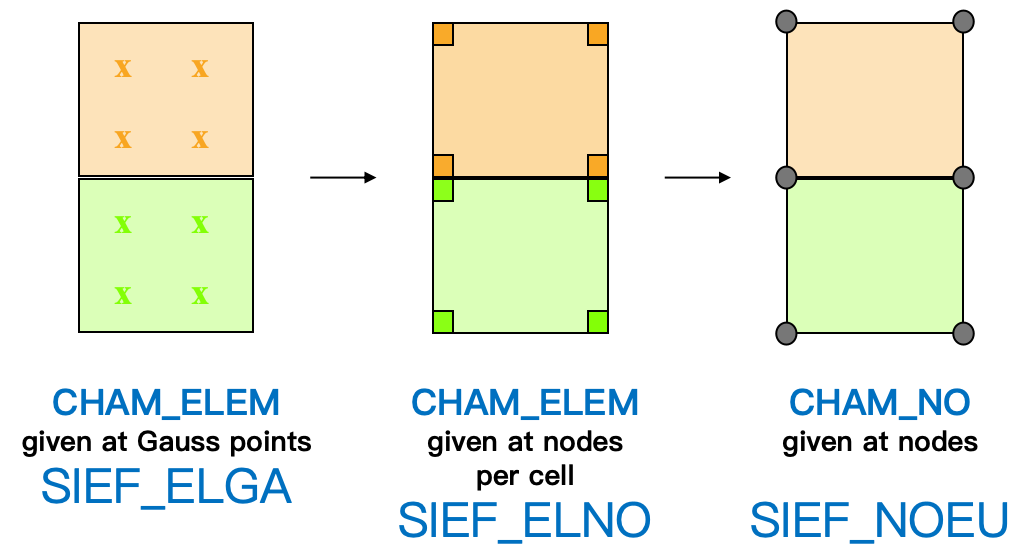

数据的命名规则为XXXX_YYYY，其中XXXX表示场的名字如SIGM、EPSI、ERRE（DEPL、VITE、ACCE除外），YYYY表示保存数据的位置如NOEU（节点）、ELGA（积分点）、ELNO（单元节点）、ELEM（单元常数）。

8.2 计算结果

结果数据依赖执行的计算，包含多个物理场，为多帧数据（不同时间步或频率）。

9 设置结果输出

（1）IMPR_RESU：支持网格、场、结果的输出

         不同的格式：RESULTAT（文本）、ASTER、MED、GMSH、IDEAS

（2）IMPR_TABLE：输出列表

（3）IMPR_FUNCTION：提取物理场中的具体数据，绘制函数曲线

10 设置后处理计算

（1）CALC_CHAMP：创建新的物理场

• 创建或完善原有数据
• 计算应力、应变、能量、误差等物理场

（2）POST_ELEM：创建表格

• 计算能量（势能、动能、耗散能等）
• 计算积分或平均值
