OpenCV 直方图反向投影实现图像目标精准检测

在 Android 图像开发中，我们经常需要从复杂场景中精准识别特定目标（比如识别图片中的天空、皮肤、特定颜色物体）。

纯 Java/Kotlin 实现图像算法效率低，而借助 OpenCV 的 C++ 底层能力，搭配 Kotlin 做上层业务交互，既能保证性能，又能兼顾开发效率。

本文从零实现：Android Kotlin + C++ 混合开发 + OpenCV 直方图反向投影，完成「图像目标检测」核心功能，彻底解决单通道灰度识别误判问题，用彩色直方图实现高精度检测。

技术方案

1. 为什么选 Kotlin + C++ + OpenCV？

• Kotlin：Android 官方推荐语言，简洁高效，负责 UI 渲染、图片选择、权限申请、结果展示等上层业务；
• C++：底层图像算法执行，OpenCV 原生 C++ 接口性能远超 Java 层，处理大图无卡顿；
• OpenCV 直方图反向投影：无需训练模型，基于「样本颜色特征」快速匹配目标，轻量无依赖，适合移动端。

2. 核心功能

从图片中框选目标样本（ROI） → 提取样本彩色直方图 → 反向投影全图 → 阈值化提取目标，最终输出检测后的二值图像。

核心算法：直方图反向投影原理

1. 基础定义

直方图：统计图像内像素数值分布规律，彩色图像统计RGB三通道像素分布，形成目标独有的颜色特征模板。
反向投影：用提前提取的目标颜色特征模板，遍历整张图像所有像素，计算每个像素与目标特征的匹配相似度，生成相似度热力图。

2. 分步核心原理

（1）ROI样本特征提取原理

手动/固定截取图像中目标区域（ROI感兴趣区域），该区域为标准目标样本，算法仅学习此区域内的颜色分布，以此作为识别依据。

（2）多维颜色直方图构建原理

摒弃单通道灰度直方图（仅亮度特征，易误判），采用BGR三通道三维直方图：

• 将每个颜色通道0~255像素值划分为固定区间（bins）
• 统计样本区域内，每一组三通道颜色组合出现频次
• 最终形成唯一标识目标物体的颜色分布特征矩阵

（3）直方图归一化原理

原始直方图数值差异过大，无法直接用于相似度匹配。通过归一化运算，将所有特征数值统一映射至0~255区间，消除样本大小、明暗差异带来的数值偏差，让特征匹配更通用稳定。

（4）图像反向投影匹配原理

这是算法核心逻辑：

1. 遍历整张待测图像每一个像素点
2. 对照提前建好的目标颜色直方图，查询当前像素对应的特征匹配分值
3. 匹配度越高，像素赋值亮度越高；匹配度越低，像素赋值越暗
4. 最终生成一张单通道灰度热力图，直观区分目标与背景区域

（5）阈值分割提纯原理

反向投影生成的热力图存在杂点干扰，通过固定阈值做二值化处理：

• 大于阈值：判定为目标区域，置为纯白255
• 小于阈值：判定为背景干扰，置为纯黑0
  最终得到轮廓清晰、无多余噪点的目标检测二值图。

项目实战

Kotlin 负责：图片选择、样本框选、调用 C++ 算法、结果展示。

1. 主页面布局（activity_main.xml）

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:padding="16dp">

    <!-- 原始图片 -->
    <ImageView
        android:id="@+id/iv_src"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        android:scaleType="centerCrop"/>

    <!-- 检测结果图片 -->
    <ImageView
        android:id="@+id/iv_result"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        android:layout_marginTop="16dp"
        android:scaleType="centerCrop"/>
</LinearLayout>

2. Kotlin 核心代码（MainActivity.kt）

package com.nicoli.helloroicalcback

import android.graphics.Bitmap
import android.graphics.BitmapFactory
import android.os.Bundle
import android.widget.ImageView
import androidx.appcompat.app.AppCompatActivity

class MainActivity : AppCompatActivity() {
    companion object {
        init {
            System.loadLibrary("native-lib")
        }
    }

    // 只调用Native（对齐你的格式）
    private external fun detectByBackProjection(src: Bitmap, out: Bitmap)

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        // 原图
        val src = BitmapFactory.decodeResource(resources, R.drawable.puddy)

        // 输出图
        val result = Bitmap.createBitmap(src.width, src.height, Bitmap.Config.ARGB_8888)

        // 调用 C++ 直方图反向投影检测
        detectByBackProjection(src, result)

        // 显示
        findViewById<ImageView>(R.id.iv_src).setImageBitmap(src)
        findViewById<ImageView>(R.id.iv_result).setImageBitmap(result)
    }
}

2. cpp核心代码

#include <jni.h>
#include <opencv2/opencv.hpp>
#include <android/bitmap.h>

using namespace cv;
using namespace std;

// ==========================
// 工具：Bitmap <-> Mat 转换（和你肤色检测完全一样）
// ==========================
Mat bitmapToMat(JNIEnv *env, jobject bitmap) {
    AndroidBitmapInfo info;
    void *pixels;
    AndroidBitmap_getInfo(env, bitmap, &info);
    AndroidBitmap_lockPixels(env, bitmap, &pixels);

    Mat mat(info.height, info.width, CV_8UC4, pixels);
    Mat bgr;
    cvtColor(mat, bgr, COLOR_RGBA2BGR);

    AndroidBitmap_unlockPixels(env, bitmap);
    return bgr;
}

void matToBitmap(JNIEnv *env, const Mat &mat, jobject bitmap) {
    AndroidBitmapInfo info;
    void *pixels;
    AndroidBitmap_getInfo(env, bitmap, &info);
    AndroidBitmap_lockPixels(env, bitmap, &pixels);

    Mat rgba;
    if (mat.channels() == 1) {
        cvtColor(mat, rgba, COLOR_GRAY2RGBA);
    } else {
        cvtColor(mat, rgba, COLOR_BGR2RGBA);
    }

    memcpy(pixels, rgba.data, info.height * info.width * 4);
    AndroidBitmap_unlockPixels(env, bitmap);
}

// ==========================
// 【核心】直方图反向投影目标检测
// ==========================
void detectByBackProjection(const Mat &src, Mat &result) {
    // ========== 1. 选取ROI样本区域（左上角，可自己改） ==========
    Rect roi(0, src.rows - src.rows / 8,
             src.cols / 8, src.rows / 8);
    Mat imageROI = src(roi);

    // ========== 2. 计算3D彩色直方图 ==========
    int histSize[] = {8, 8, 8};
    float range[] = {0, 256};
    const float *ranges[] = {range, range, range};
    int channels[] = {0, 1, 2};

    Mat hist;
    calcHist(&imageROI, 1, channels, Mat(), hist, 3, histSize, ranges);
    normalize(hist, hist, 0, 255, NORM_MINMAX);

    // ========== 3. 反向投影 ==========
    Mat backProj;
    calcBackProject(&src, 1, channels, hist, backProj, ranges, 1.0);

    // ========== 4. 二值化提取目标 ==========
    threshold(backProj, backProj, 60, 255, THRESH_BINARY);

    // ========== 5. 去噪 ==========
    Mat kernel = getStructuringElement(MORPH_RECT, Size(3, 3));
    morphologyEx(backProj, backProj, MORPH_OPEN, kernel);

    // ========== 6. 输出彩色结果图 ==========
    src.copyTo(result, backProj);
}

// ==========================
// JNI 接口给 Kotlin 调用
// ==========================
extern "C" JNIEXPORT void JNICALL
Java_com_nicoli_helloroicalcback_MainActivity_detectByBackProjection(
        JNIEnv *env,
        jobject thiz,
        jobject srcBitmap,
        jobject outBitmap
) {
    Mat src = bitmapToMat(env, srcBitmap);
    Mat result;

    // 调用直方图反向投影
    detectByBackProjection(src, result);

    // 输出到Bitmap
    matToBitmap(env, result, outBitmap);
}

核心原理讲解

1. ROI 提取：框选目标样本，作为算法的「特征模板」；
2. 直方图计算：统计样本的颜色分布，生成「特征指纹」；
3. 归一化：将直方图数值缩放到 0-255，变成概率分布；
4. 反向投影：遍历全图，给每个像素匹配「特征指纹」，生成概率图；
5. 阈值化：过滤低概率像素，保留目标区域，输出二值检测图。

函数详解

// ==========================
// 【核心】直方图反向投影目标检测
// ==========================
void detectByBackProjection(const Mat &src, Mat &result)

解释：

• 输入：src 原图（彩色BGR）
• 输出：result 检测后的图（只保留目标区域）
• 作用：根据图片左下角一小块区域的颜色，去全图寻找相似颜色，并高亮出来

---

1. 选取 ROI 样本区域

Rect roi(
    0,
    src.rows - src.rows / 8,
    src.cols / 8,
    src.rows / 8
);
Mat imageROI = src(roi);

🧩 逐行解释

• Rect(x, y, width, height)
  创建一个矩形区域，用来框选样本（模板）。

  • x=0 → 从最左边开始
  • y=图片高度 - 1/8高度 → 取图片左下角
  • 宽=图片1/8宽
  • 高=图片1/8高

• src(roi)
  OpenCV 中，图像(矩形) 表示截取该矩形区域。
  作用：把左下角一小块图当作要检测的目标模板。

---

2. 配置 3D 彩色直方图参数

int histSize[] = {8, 8, 8};
float range[] = {0, 256};
const float *ranges[] = {range, range, range};
int channels[] = {0, 1, 2};

🧩 每个参数/API 解释

• histSize[] = {8,8,8}
  每个颜色通道（B、G、R）分成 8个等级。
  8×8×8=512个颜色组合，用来描述目标颜色特征。

• range[] = {0,256}
  像素值范围：0~255。

• ranges[] = {range, range, range}
  告诉OpenCV：B、G、R三个通道的范围都是 0~255。

• channels[] = {0,1,2}
  表示使用 B、G、R 三个通道一起计算颜色直方图。

---

3. 计算 ROI 区域的 3D 直方图

Mat hist;
calcHist(&imageROI, 1, channels, Mat(), hist, 3, histSize, ranges);
normalize(hist, hist, 0, 255, NORM_MINMAX);

🧩 calcHist 详细解释

calcHist = 计算直方图（颜色分布）

calcHist(
    &imageROI,   // 1. 输入：样本图（ROI）
    1,           // 2. 输入图片数量=1
    channels,    // 3. 使用BGR三通道
    Mat(),       // 4. 不使用掩码
    hist,        // 5. 输出：计算好的直方图
    3,           // 6. 3维直方图（BGR三维）
    histSize,    // 7. 每个维度分8个bin
    ranges       // 8. 每个维度范围0~255
);

作用：
把样本区域的颜色，统计成一个颜色特征模板。

---

🧩 normalize 详细解释

normalize(hist, hist, 0, 255, NORM_MINMAX);

• normalize：归一化
• 把直方图数值缩放到 0~255
• 让不同亮度、不同大小的图片都能统一匹配
• NORM_MINMAX：线性缩放模式

---

4. 直方图反向投影（核心算法）

Mat backProj;
calcBackProject(&src, 1, channels, hist, backProj, ranges, 1.0);

🧩 calcBackProject 逐参数解释

反向投影 = 用样本颜色去全图搜索相似像素

calcBackProject(
    &src,        // 1. 要检测的整张图
    1,           // 2. 图片数量=1
    channels,    // 3. 用BGR三通道
    hist,        // 4. 样本的直方图（颜色模板）
    backProj,    // 5. 输出：概率图（越亮=越像样本）
    ranges,      // 6. 通道范围
    1.0          // 7. 比例系数
);

最终效果：
backProj 是一张灰度图：

• 亮 = 像素颜色和样本很像
• 暗 = 不像

---

5. 二值化：把概率图变成黑白掩码

threshold(backProj, backProj, 60, 255, THRESH_BINARY);

🧩 threshold 解释

阈值函数：

threshold(
    输入图,
    输出图,
    60,        // 阈值：大于60才算目标
    255,       // 大于阈值 → 设为白色
    THRESH_BINARY // 二值化模式
);

作用：

• 像素值 >60 → 白色（目标）
• 像素值 ≤60 → 黑色（背景）

---

6. 形态学去噪（去掉小杂点）

Mat kernel = getStructuringElement(MORPH_RECT, Size(3, 3));
morphologyEx(backProj, backProj, MORPH_OPEN, kernel);

🧩 getStructuringElement

创建一个 3×3 的结构元素：

• MORPH_RECT = 矩形
• Size(3,3) = 3x3 小窗口

🧩 morphologyEx

morphologyEx(
    输入,
    输出,
    MORPH_OPEN,  // 开运算 = 先腐蚀后膨胀
    kernel       // 3x3核
);

开运算作用：
去掉小黑点、小白点，让轮廓更干净。

---

7. 把原图中“目标区域”复制到结果图

src.copyTo(result, backProj);

🧩 copyTo 解释

原图.copyTo(输出图, 掩码图)

规则：

• 掩码中 白色 → 保留原图颜色
• 掩码中 黑色 → 变成黑色

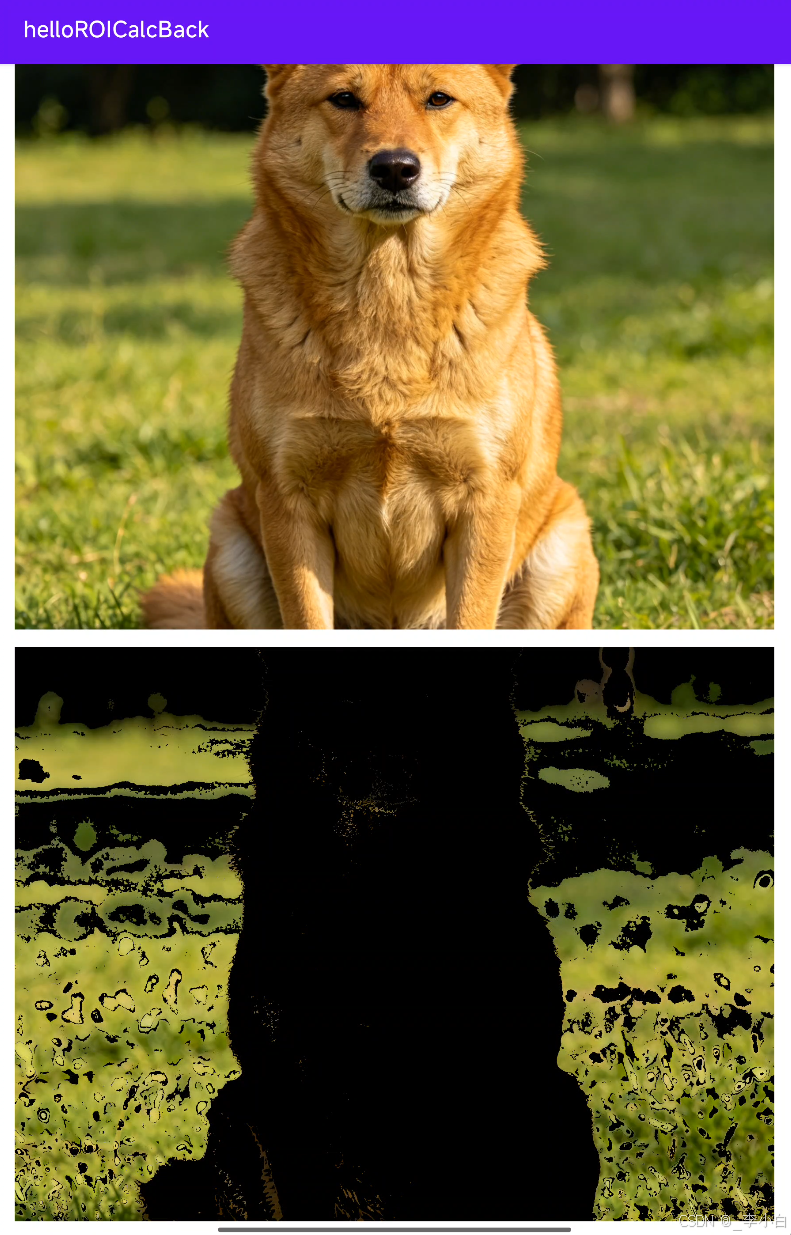

最终输出图 result：
只显示和样本颜色相似的区域，其余全黑。

---

总结

本文实现了 Android Kotlin + C++ + OpenCV 的完整混合开发方案，基于直方图反向投影实现了轻量、高效的图像目标检测。

这套技术方案不仅适用于风景图目标识别，还能拓展到：皮肤检测、颜色物体跟踪、商品识别等移动端图像场景。

相比深度学习模型，它无需训练、无模型文件、启动速度快，非常适合轻量化图像需求。

---
