🔥 内容介绍

一、引言

中压电缆作为电力传输的重要组成部分，其运行可靠性直接关系到电网的稳定供电。局部放电是中压电缆绝缘老化的重要表现形式，对其进行有效监测和分析能提前发现潜在故障隐患。建立准确的局部放电传输模型，有助于深入理解局部放电信号在电缆中的传播特性，为故障诊断和定位提供坚实的理论基础。

二、中压电缆局部放电概述

（一）局部放电产生原因

中压电缆在长期运行过程中，由于绝缘材料的缺陷、电场分布不均匀、机械应力等因素，会导致局部区域的电场强度超过绝缘材料的击穿场强，从而引发局部放电。例如，电缆制造过程中可能混入杂质，或者在敷设过程中绝缘层受到损伤，这些缺陷处就容易形成局部放电。

（二）局部放电危害

局部放电会对电缆绝缘造成渐进性破坏。放电过程中产生的高温、高能粒子和化学活性物质，会逐渐侵蚀绝缘材料，使其性能下降，加速绝缘老化。长期的局部放电可能导致绝缘击穿，引发停电事故，严重影响电力系统的安全运行。

三、中压电缆结构与传输特性

（一）中压电缆结构

中压电缆通常由导体、绝缘层、屏蔽层和护套等部分组成。导体用于传导电流，绝缘层起到电气绝缘作用，屏蔽层可均匀电场并抑制电磁干扰，护套则保护电缆免受外部机械损伤和环境侵蚀。不同类型的中压电缆，如交联聚乙烯（XLPE）电缆，其各层材料和结构参数会有所差异，这对局部放电信号的传输产生影响。

（二）传输特性

1. 信号衰减

   ：局部放电产生的高频信号在电缆中传输时，会因导体电阻、绝缘介质损耗等因素发生衰减。一般来说，频率越高，衰减越严重。例如，在 XLPE 绝缘电缆中，信号在传播过程中，绝缘介质的电导和极化损耗会使信号能量逐渐减少。

2. 波速特性

   ：局部放电信号以电磁波的形式在电缆中传播，其传播速度与电缆的结构和材料特性有关。在均匀介质中，波速相对稳定，但实际电缆由于各层材料的不均匀性，波速会有所变化。准确了解波速特性对于局部放电定位至关重要。

四、局部放电传输模型构建

（一）理论基础

1. 传输线理论

   ：将中压电缆视为传输线，利用传输线理论来描述局部放电信号的传播。传输线方程包括电压方程和电流方程，通过求解这些方程，可以得到信号在电缆中的电压和电流分布。例如，对于均匀传输线，其电压和电流满足电报方程，通过对电报方程的求解，可以分析信号的传播特性，如衰减、反射等。

2. 电磁场理论

   ：基于麦克斯韦方程组，结合电缆的结构和材料参数，建立电磁场模型。通过求解麦克斯韦方程组，可以得到电缆内部的电场和磁场分布，进而分析局部放电信号在电缆中的传播特性。例如，利用有限元方法对电缆进行建模，求解麦克斯韦方程组，得到电缆内部电磁场分布的数值解，为局部放电传输模型提供更精确的理论支持。

（二）模型建立

1. 集中参数模型

   ：对于较短的电缆或低频信号，可以采用集中参数模型。该模型将电缆的电阻、电感、电容和电导等参数集中表示，通过等效电路来描述局部放电信号的传输。例如，用 RLC 串联或并联电路来模拟电缆的电气特性，分析信号在电路中的传播和衰减。集中参数模型简单直观，但对于长电缆或高频信号的模拟精度有限。

2. 分布参数模型

   ：考虑到电缆的实际长度和信号频率较高时，信号在电缆中的传播不能简单用集中参数表示，需采用分布参数模型。该模型将电缆看作是由无数个微小的单元组成，每个单元都具有电阻、电感、电容和电导等参数，更准确地描述信号在电缆中的传播过程。例如，采用行波理论和传输线方程，结合电缆的实际结构和材料参数，建立分布参数模型，分析局部放电信号在电缆中的传播、反射和折射等现象。

五、模型参数确定与验证

（一）参数确定

1. 理论计算

   ：根据电缆的结构尺寸、材料特性等参数，通过理论公式计算模型中的电阻、电感、电容和电导等参数。例如，根据导体的材料和截面积计算导体电阻，根据绝缘层的材料和厚度计算绝缘电容等。理论计算方法基于物理原理，具有一定的准确性，但实际电缆可能存在制造误差和材料不均匀性，会影响参数的准确性。

2. 实验测量

   ：通过实验测量来确定模型参数。例如，使用阻抗分析仪测量电缆的阻抗特性，通过测量结果反推模型中的电阻、电感和电容等参数。此外，还可以通过局部放电试验，测量放电信号在电缆中的传播特性，如衰减系数、波速等，进一步验证和修正模型参数。实验测量能够反映电缆的实际特性，但实验条件的控制和测量精度会对结果产生影响。

（二）模型验证

1. 仿真对比

   ：利用建立的局部放电传输模型进行仿真，将仿真结果与已有的理论研究或其他成熟模型的结果进行对比。例如，对比不同模型计算得到的信号衰减曲线、反射系数等，验证模型的准确性和合理性。如果仿真结果与已有理论或模型相符，则说明建立的模型具有一定的可靠性。

2. 实验验证

   ：搭建实验平台，模拟中压电缆的局部放电过程，测量放电信号在电缆中的传播特性，如信号的幅值、相位、传播时间等。将实验测量结果与模型仿真结果进行对比，若两者吻合度较高，则验证了模型的有效性。实验验证能够最直接地检验模型在实际情况下的性能，但实验成本较高，且受实验条件限制。

六、模型应用与意义

（一）故障诊断与定位

基于准确的局部放电传输模型，可以分析局部放电信号在电缆中的传播特征，如信号的衰减、反射和到达时间等，从而实现电缆故障的诊断和定位。例如，通过检测电缆两端接收到的局部放电信号的时间差，结合信号传播速度，可计算出放电点的位置，为电缆故障修复提供准确依据。

（二）绝缘状态评估

通过对局部放电传输模型的研究，了解不同绝缘状态下局部放电信号的传播特性变化。例如，随着绝缘老化，电缆的绝缘参数会发生改变，进而影响局部放电信号的传输。通过监测信号的变化，利用模型分析绝缘状态，提前发现潜在的绝缘故障，为电缆的维护和更换提供决策支持。

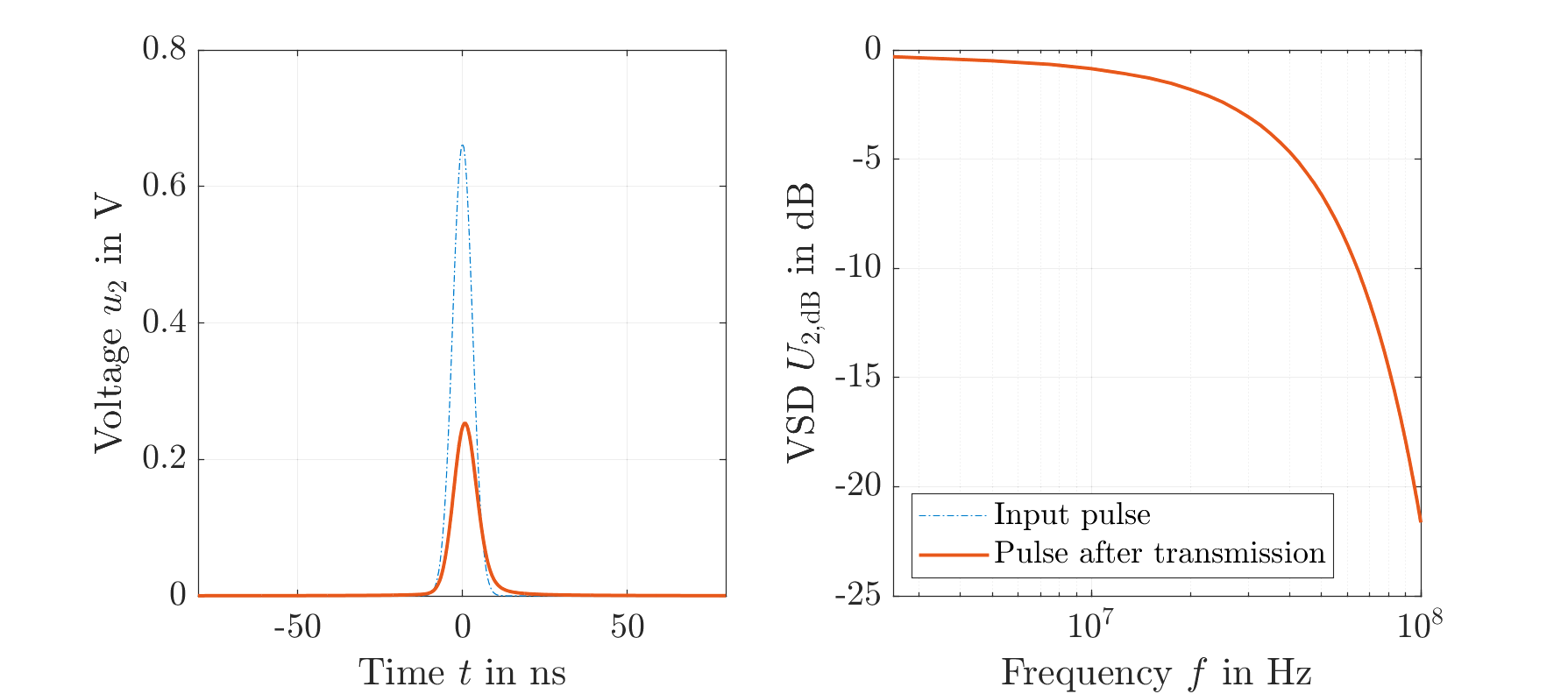

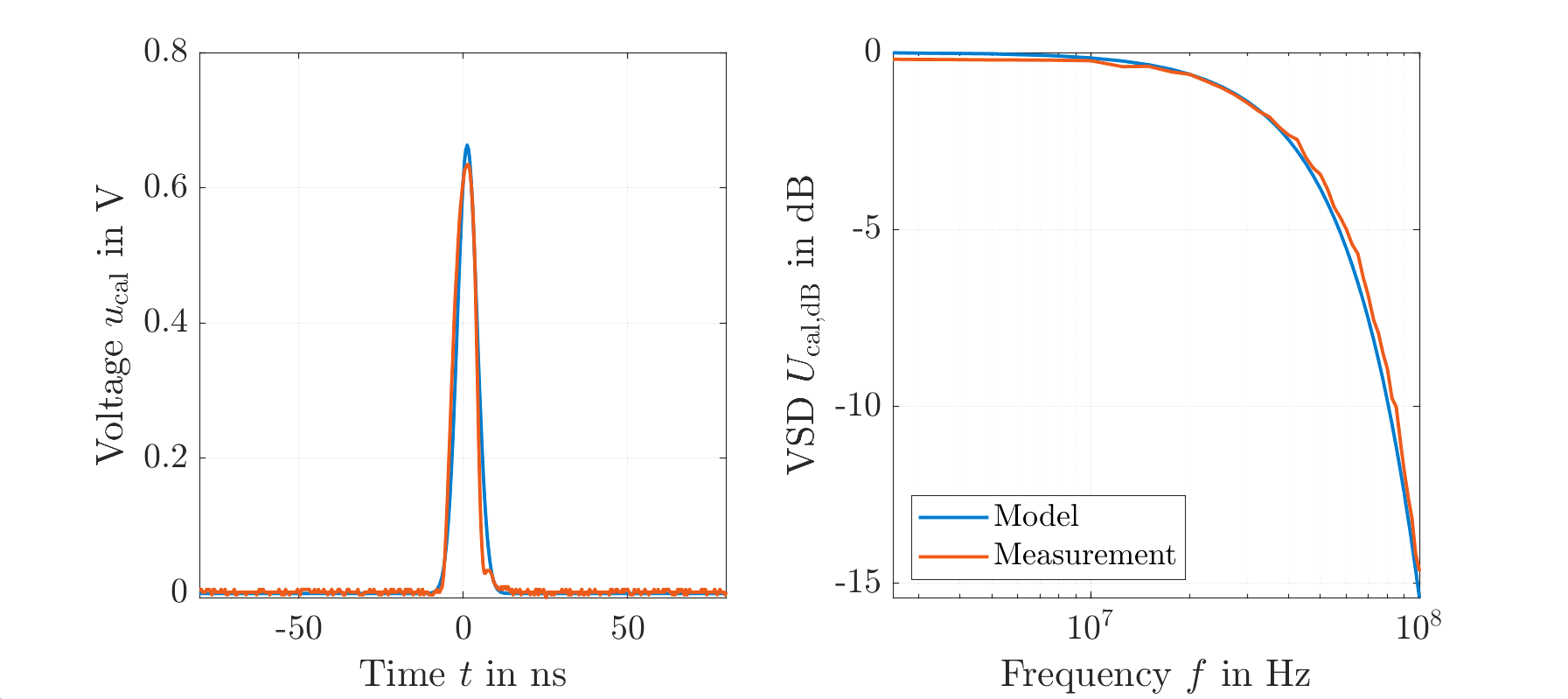

⛳️ 运行结果
