Yolov8是2023年1月份开源的。与yolov5一样，支持目标检测、分类、分割任务。

Yolov8主要改进之处有以下几个方面：

Backbone：依旧采用的CSP的思想，不过将Yolov5中的C3模块替换为C2F模块，进一步降低了参数量，同时yolov8依旧采用了yolov5中的SPPF模块；

PAN-FPN：Yolov8依旧采用了PAN思想，只不过是将PAN中的上采样阶段中的卷积结构删除，将C3模块替换为了C2F模块；

Decoupled-Head：该方法是采用了YOLOX的head部分，分类和回归两个任务的head不再共享参数；

Anchor-Free：YOLOv8使用了Anchor-Free的思想；

损失函数：YOLOv8使用VFL Loss作为分类损失，使用DFL Loss+CIOU Loss作为回归损失；

样本匹配：之前的yolo是用iou，或者anchor与gt的宽高比来匹配样本的，但在yolov8中采用的是Task-Aligned Assigner作为样本匹配(因为没有anchor了，所以就得换个匹配策略)。

同样，yolov8和v5一样，也有yolov8n,yolov8s,yolov8m,yolov8l,yolov8x对应不同的参数量模型。

网络模型解析

要想大致了解yolov8结构可以直接看yaml配置文件，然后再慢慢的解析里面的结构。

# YOLOv8.0n backbone
backbone:
  # [from, repeats, module, args]
  - [-1, 1, Conv, [64, 3, 2]]  # 0-P1/2
  - [-1, 1, Conv, [128, 3, 2]]  # 1-P2/4
  - [-1, 3, C2f, [128, True]]
  - [-1, 1, Conv, [256, 3, 2]]  # 3-P3/8
  - [-1, 6, C2f, [256, True]]
  - [-1, 1, Conv, [512, 3, 2]]  # 5-P4/16
  - [-1, 6, C2f, [512, True]]
  - [-1, 1, Conv, [1024, 3, 2]]  # 7-P5/32
  - [-1, 3, C2f, [1024, True]]
  - [-1, 1, SPPF, [1024, 5]]  # 9

# YOLOv8.0n head
head:
  - [-1, 1, nn.Upsample, [None, 2, 'nearest']]
  - [[-1, 6], 1, Concat, [1]]  # cat backbone P4
  - [-1, 3, C2f, [512]]  # 12

  - [-1, 1, nn.Upsample, [None, 2, 'nearest']]
  - [[-1, 4], 1, Concat, [1]]  # cat backbone P3
  - [-1, 3, C2f, [256]]  # 15 (P3/8-small)

  - [-1, 1, Conv, [256, 3, 2]]
  - [[-1, 12], 1, Concat, [1]]  # cat head P4
  - [-1, 3, C2f, [512]]  # 18 (P4/16-medium)

  - [-1, 1, Conv, [512, 3, 2]]
  - [[-1, 9], 1, Concat, [1]]  # cat head P5
  - [-1, 3, C2f, [1024]]  # 21 (P5/32-large)

  - [[15, 18, 21], 1, Detect, [nc]]  # Detect(P3, P4, P5)

backbone

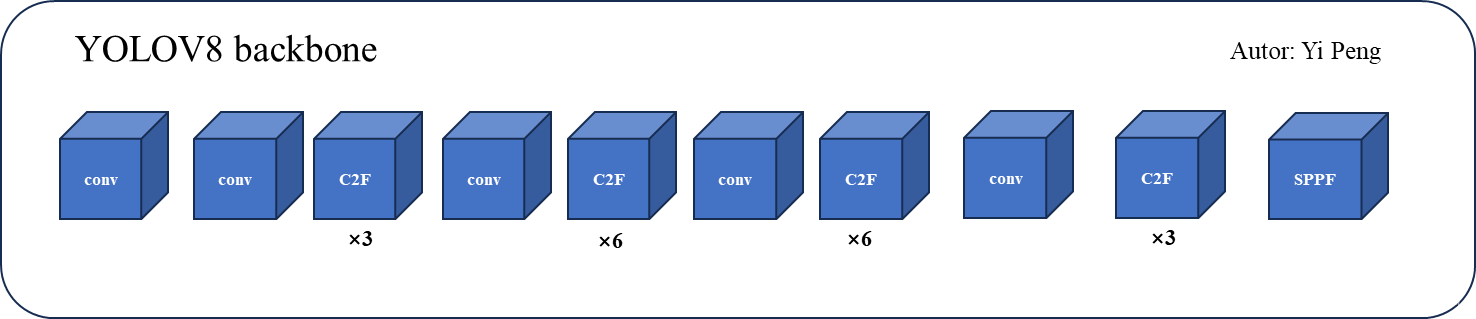

这里先附上完整的yolov8 backbone结构图：

C2F卷积层

yolov8将yolov5中的C3模块替换为C2F，我们先来看一下C3模块：

C3模块
C3	c3_Bottleneck

C3网络结构还是借助了CSPNet思想，同时结合了残差网络结构所设计的。

yolov8是将C3替换为C2F网络结构，我们先不要着急看C2F，我们先介绍一下chunk函数，因为在C2F中会用到该函数，如果你对该函数很了解那么可以略去该函数的讲解。chunk函数，就是可以将张量A沿着某个维度dim，分割成指定的张量块。可以看个示例：

假设我的输入张量x的shape为[1,3,640,640]，经过一个1x1的卷积后，输出shape为[1,16,640,640]，如下：

torch.Size([1, 3, 640, 640])
>>> out = conv1(x)
>>> out.shape
torch.Size([1, 16, 640, 640])

然后利用chunk函数在通道维度上分成两块：

>>> out_chunk = torch.chunk(out,2,1)

此时我们得到的out_chunk是个tuple类型，那么我们来打印一下这两个输出的shape:

>>> out_chunk[0].shape
torch.Size([1, 8, 640, 640])
>>> out_chunk[1].shape
torch.Size([1, 8, 640, 640])

可以看到通过chunk函数将输出通道为16，平均分成了2份后，每个tensor的shape均为[1,8,640,640]。这里只是补充了一下torch.chunk函数的知识~

接下来我们继续看C2F模块。结构图如下：我这里是参考C2F代码来绘制的。

C2F就是由两个卷积层和n个Bottleneck层组成。与yolov5 C3结构很像，只不过C3中的Feat1和Feat2是通过两个卷积实现的，而C2F中通过chunk函数将一个卷积的输出进行分块得到，这样的一个好处就是减少参数和计算量。

C2F代码如下所示：

class C2f(nn.Module):
    """Faster Implementation of CSP Bottleneck with 2 convolutions."""

    def __init__(self, c1, c2, n=1, shortcut=False, g=1, e=0.5):
        """Initialize CSP bottleneck layer with two convolutions with arguments ch_in, ch_out, number, shortcut, groups,
        expansion.
        """
        super().__init__()
        self.c = int(c2 * e)  # hidden channels
        self.cv1 = Conv(c1, 2 * self.c, 1, 1)
        self.cv2 = Conv((2 + n) * self.c, c2, 1)  # optional act=FReLU(c2)
        self.m = nn.ModuleList(Bottleneck(self.c, self.c, shortcut, g, k=((3, 3), (3, 3)), e=1.0) for _ in range(n))

    def forward(self, x):
        """Forward pass through C2f layer."""
        y = list(self.cv1(x).chunk(2, 1))
        y.extend(m(y[-1]) for m in self.m)
        return self.cv2(torch.cat(y, 1))

    def forward_split(self, x):
        """Forward pass using split() instead of chunk()."""
        y = list(self.cv1(x).split((self.c, self.c), 1))
        y.extend(m(y[-1]) for m in self.m)
        return self.cv2(torch.cat(y, 1))

SPPF结构

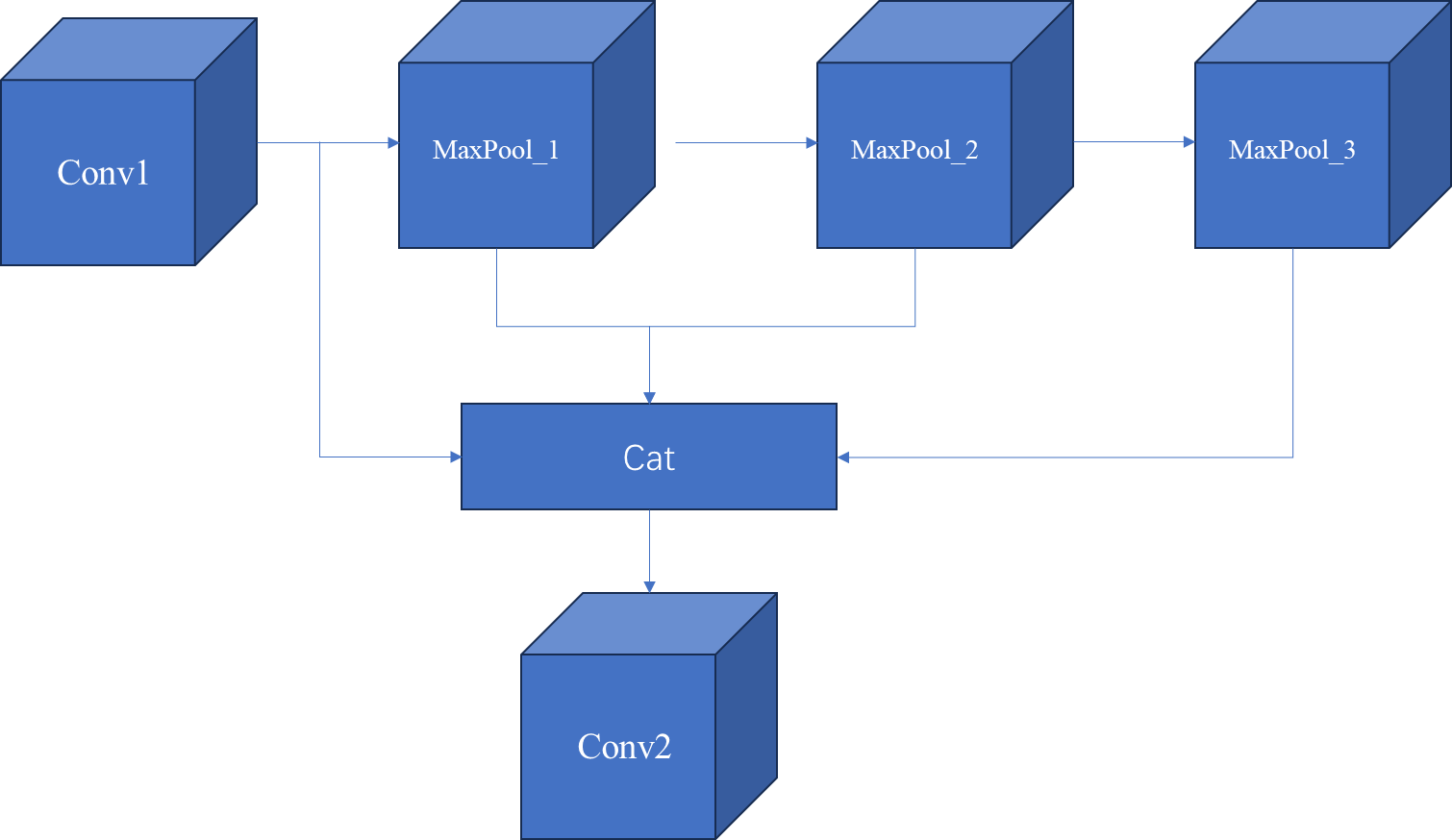

SPPF结构如下：

SPPF对应代码：

class SPPF(nn.Module):
    """Spatial Pyramid Pooling - Fast (SPPF) layer for YOLOv5 by Glenn Jocher."""

    def __init__(self, c1, c2, k=5):
        """
        Initializes the SPPF layer with given input/output channels and kernel size.

        This module is equivalent to SPP(k=(5, 9, 13)).
        """
        super().__init__()
        c_ = c1 // 2  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1)
        self.cv2 = Conv(c_ * 4, c2, 1, 1)
        self.m = nn.MaxPool2d(kernel_size=k, stride=1, padding=k // 2)

    def forward(self, x):
        """Forward pass through Ghost Convolution block."""
        x = self.cv1(x)
        y1 = self.m(x)
        y2 = self.m(y1)
        return self.cv2(torch.cat((x, y1, y2, self.m(y2)), 1))

完整的YOLOV8模型结构

完整的YOLOv8结构图如下所示(这里参照yolov8.yaml文件绘制)

head

yolov8的head和yolov5的区别是，v5采用的是耦合头，v8采用的解耦头。什么叫耦合头呢？其实就是在网络最终输出的时候是把bbox、obj、cls三个部分耦合在一起(比如coco数据集，我们知道输出的其中有一个维度是85=5+80，比如有个特征层的shape为【bs,80,80,3,85】，80x80是特征图的高和宽，3是三种anchors,85就是)，而v8是将head做了拆分，解耦成了box和cls。

yolov5 head解码部分代码和对应结构图：

    def forward(self, x):
        z = []  # inference output
        for i in range(self.nl):
            x[i] = self.m[i](x[i])  # conv
            bs, _, ny, nx = x[i].shape
            # x(bs,255,20,20) to x(bs,3,20,20,85)
            # self.no = nc + 5
            x[i] = x[i].view(bs, self.na, self.no, ny, nx).permute(0, 1, 3, 4, 2).contiguous()

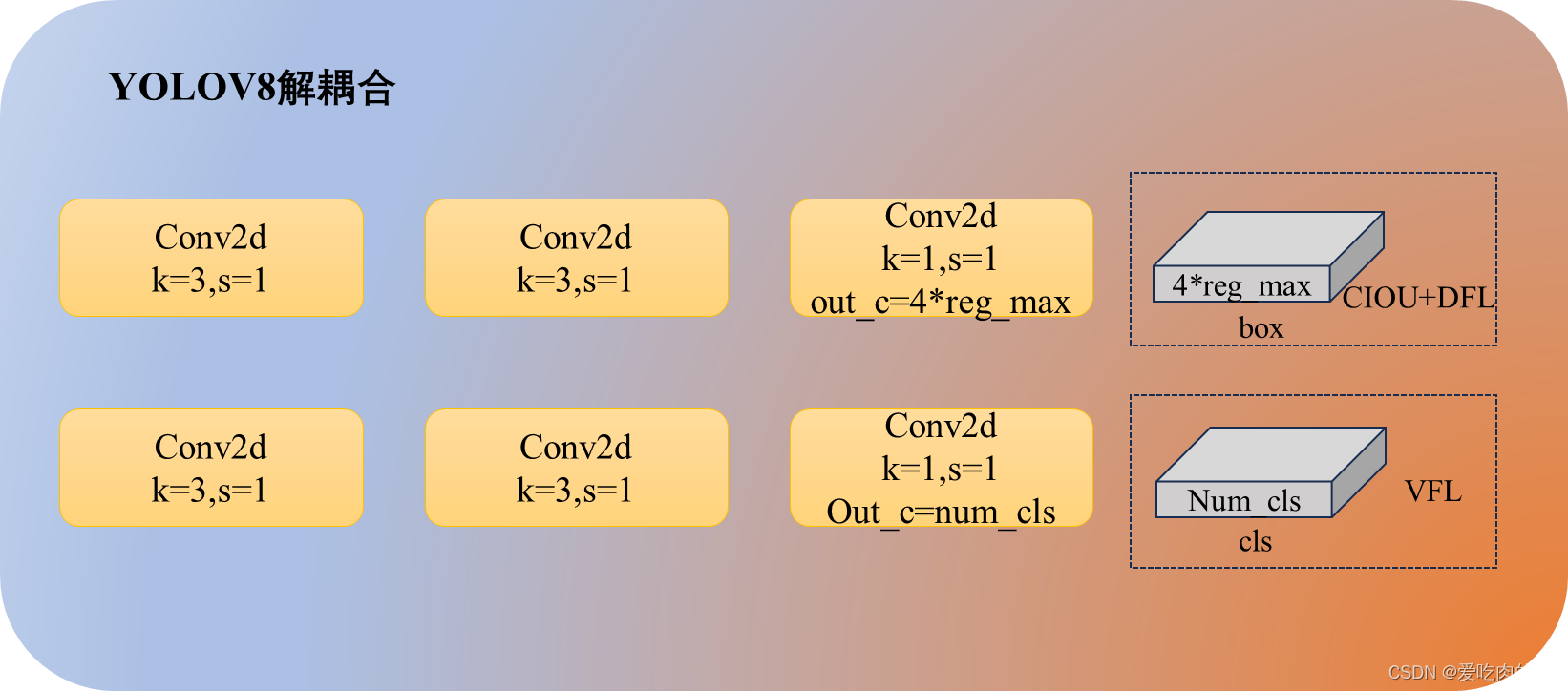

yolov8 head解码部分代码和对应结构图：

代码中引入的参数reg_max是分布区间 (Bins) 的数量是一个经验值，利用DFL的思想，此处的reg_max=16，是将坐标(left,top,right,bottom)每个坐标离散化，每个坐标划分为16个区域，预测此区域中的坐标概率分布情况，每个坐标会输出16个值，4个坐标就是64个值。最终坐标是加权平均，而非“最可能区间”的中心值。让真实值附近的区间概率更高

DFL方法（Distribution Focal Loss）：将每个坐标值表示为一个概率分布（例如，对x坐标预测16个离散值的概率），然后通过求期望（积分）得到最终坐标。这样能更好地建模边界框位置的模糊性（例如物体边界在像素之间），提升定位精度。

YOLOv8解耦头中，位置回归分支实际输出两部分：

4组分布（每组reg_max个值，默认16），经Softmax后计算期望得到4个坐标（通常是左、上、右、下距离锚点的偏移）。
训练时，回归损失 = DFL损失 + CIoU损失（或其他IoU损失），两者共同指导位置学习。

        self.cv2 = nn.ModuleList(
            nn.Sequential(Conv(x, c2, 3), Conv(c2, c2, 3), nn.Conv2d(c2, 4 * self.reg_max, 1)) for x in ch)
        # cv3最后一个卷积out_channels是类别的数量
        self.cv3 = nn.ModuleList(nn.Sequential(Conv(x, c3, 3), Conv(c3, c3, 3), nn.Conv2d(c3, self.nc, 1)) for x in ch)
        self.dfl = DFL(self.reg_max) if self.reg_max > 1 else nn.Identity()
def forward(self, x):
        """Concatenates and returns predicted bounding boxes and class probabilities."""
        shape = x[0].shape  # BCHW
        for i in range(self.nl): # self.nl=3
            x[i] = torch.cat((self.cv2[i](x[i]), self.cv3[i](x[i])), 1)
        if self.training:
            return x
        elif self.dynamic or self.shape != shape:
            self.anchors, self.strides = (x.transpose(0, 1) for x in make_anchors(x, self.stride, 0.5))
            self.shape = shape

        x_cat = torch.cat([xi.view(shape[0], self.no, -1) for xi in x], 2)
        box, cls = x_cat.split((self.reg_max * 4, self.nc), 1)

另一方面，v8采用的是anchor-free，而yolov5是用的anchor-base。

训练部分

损失函数

YOLOv8损失函数中，去除了置信度损失，但损失函数函数由三部分组成。即cls_loss + box_loss（CIoU）+ DFL_loss，且后两项均是服务于位置回归的。

分类回归

这里的分类回归损失函数采用的是VFL。这里的损失其实还是在BCE上面进行的改进，代码如下：

# 分类loss
class VarifocalLoss(nn.Module):
    """
    Varifocal loss by Zhang et al.

    https://arxiv.org/abs/2008.13367.
    """

    def __init__(self):
        """Initialize the VarifocalLoss class."""
        super().__init__()

    @staticmethod
    def forward(pred_score, gt_score, label, alpha=0.75, gamma=2.0):
        """Computes varfocal loss."""
        weight = alpha * pred_score.sigmoid().pow(gamma) * (1 - label) + gt_score * label
        with torch.cuda.amp.autocast(enabled=False):
            loss = (F.binary_cross_entropy_with_logits(pred_score.float(), gt_score.float(), reduction='none') *
                    weight).mean(1).sum()
        return loss

位置回归

位置回归采用ciou+dfl，代码如下：

# 位置回归loss
class BboxLoss(nn.Module):
    """Criterion class for computing training losses during training."""

    def __init__(self, reg_max, use_dfl=False):
        """Initialize the BboxLoss module with regularization maximum and DFL settings."""
        super().__init__()
        self.reg_max = reg_max
        self.use_dfl = use_dfl

    def forward(self, pred_dist, pred_bboxes, anchor_points, target_bboxes, target_scores, target_scores_sum, fg_mask):
        """IoU loss."""
        weight = target_scores.sum(-1)[fg_mask].unsqueeze(-1)
        iou = bbox_iou(pred_bboxes[fg_mask], target_bboxes[fg_mask], xywh=False, CIoU=True)
        loss_iou = ((1.0 - iou) * weight).sum() / target_scores_sum

        # DFL loss
        if self.use_dfl:
            target_ltrb = bbox2dist(anchor_points, target_bboxes, self.reg_max)
            loss_dfl = self._df_loss(pred_dist[fg_mask].view(-1, self.reg_max + 1), target_ltrb[fg_mask]) * weight
            loss_dfl = loss_dfl.sum() / target_scores_sum
        else:
            loss_dfl = torch.tensor(0.0).to(pred_dist.device)

        return loss_iou, loss_dfl

样本匹配

在yolo的样本匹配中，v5之前是用iou进行样本匹配(不是计算loss)，而在v5采用的anchor和gt的宽高比，以及样本的中心点落在哪个网络处来判断是否为正样本，以此实现样本匹配，然后才去计算各个loss(可以看我另一篇文章有详细讲解：yolov5损失函数讲解)

YOLOv8 抛弃了基于 Anchor 和 IoU/宽高比阈值的匹配方式，转而采用 Task-Aligned Assigner（任务对齐分配器，出自 TOOD 论文）。核心思想是：同时考虑分类得分和回归质量（IoU），让分类和定位任务对齐，选择那些“既容易分对，又容易定准”的预测作为正样本。

“对齐”指的是：分类任务的置信度与回归任务的定位精度应该保持一致。

理想情况：如果一个预测框与 GT 的 IoU 很高（定位准），那么它的分类得分也应该很高（分得对）；反过来，如果一个框分类得分高，它也应该 IoU 高。
现实问题：传统分配器（如基于 IoU 阈值）可能选中一个 IoU 高但分类得分低的框作为正样本，或者反选，导致训练时分类和回归相互冲突。

“对齐度量” 正是为此设计：
