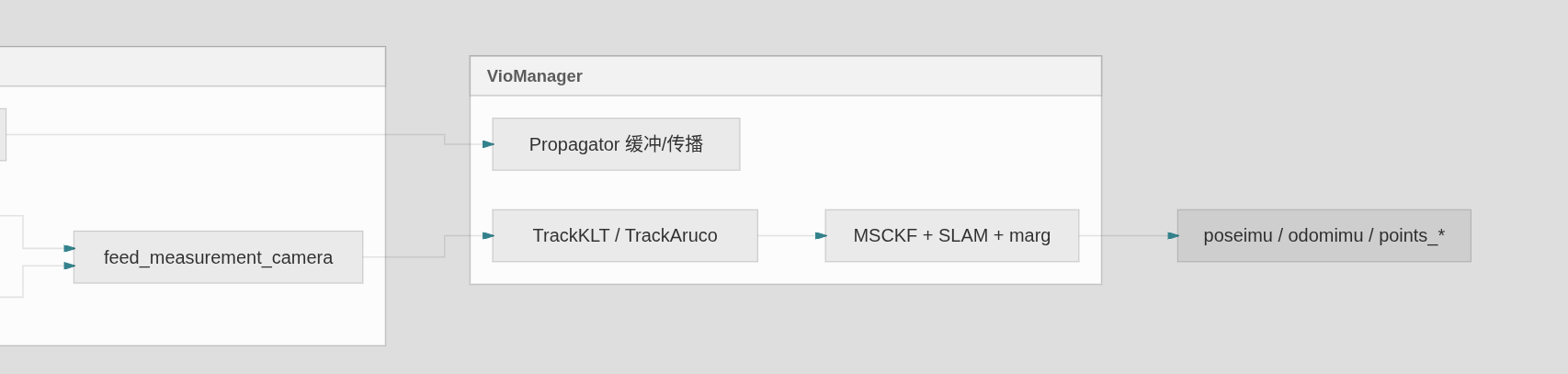

1. 架构与数据流对比

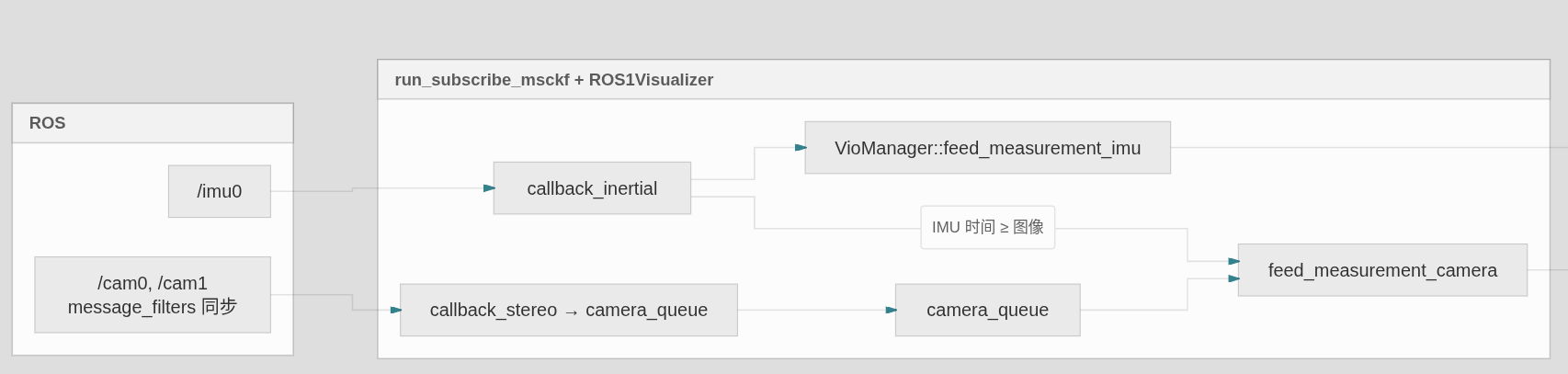

OpenVINS（单进程、前后端合一）


…1 个主节点：ov_msckf 里同时做跟踪 + 滤波。
…配置：config//estimator_config.yaml + kalibr_*.yaml。

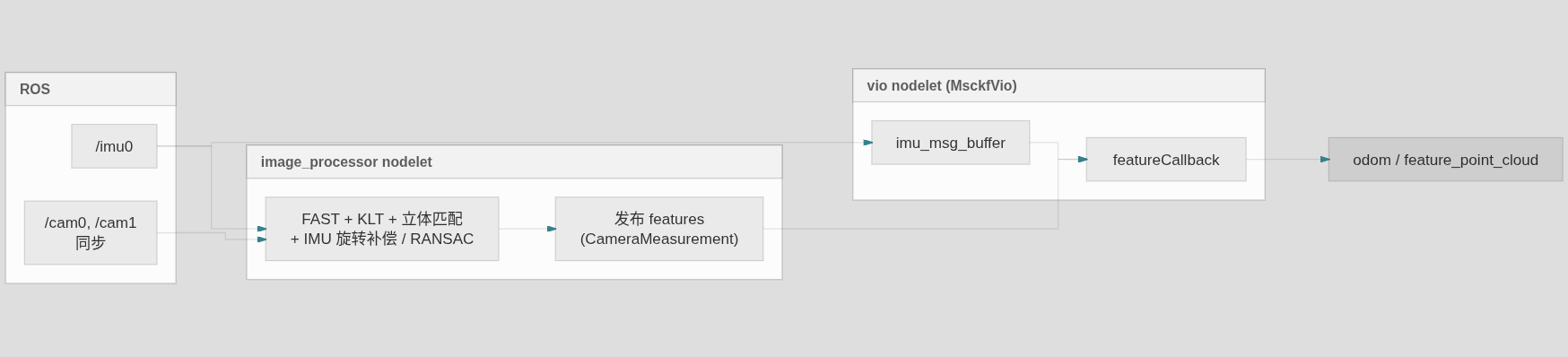

MSCKF_VIO（双节点、前后端分离）

…2 个 nodelet：image_processor（纯视觉）+ vio（纯滤波）。
…中间话题：msckf_vio/CameraMeasurement（已跟踪好的特征坐标）。
…配置：Kalibr 导出的 camchain-imucam-euroc.yaml，经 rosparam load。

2. IMU 数据处理流程对比

共同思想
…IMU 高频入缓冲，在图像/特征时刻一次性积分到该时刻。
…状态含：姿态、速度、位置、陀螺/加计偏置；用 IMU 做预测，视觉做更新。

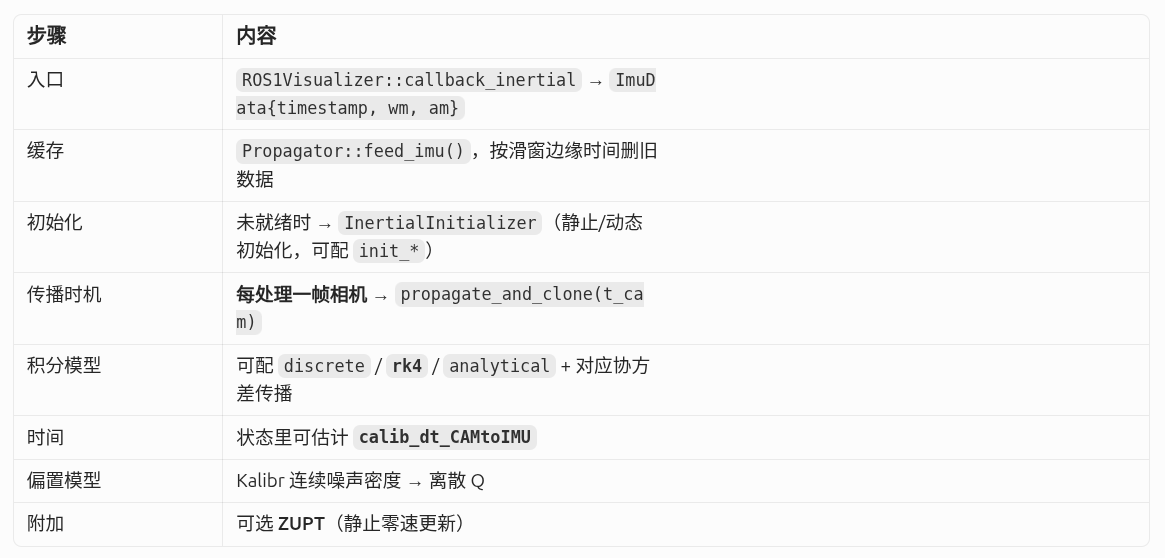

OpenVINS

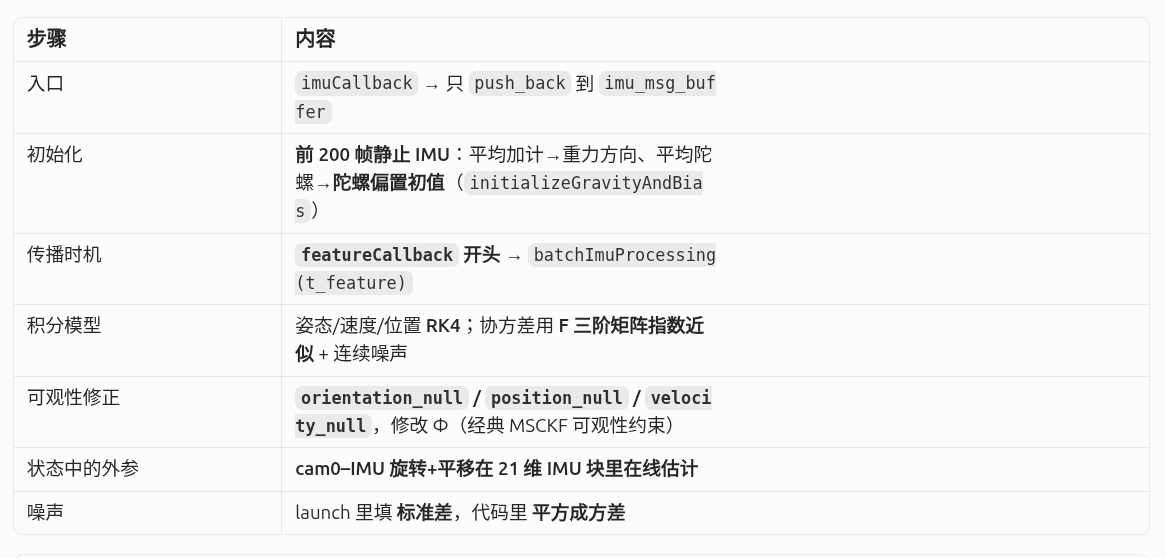

MSCKF_VIO

void MsckfVio::featureCallback(const CameraMeasurementConstPtr& msg) {
  if (!is_gravity_set) return;
  ...
  batchImuProcessing(msg->header.stamp.toSec());
  stateAugmentation(msg->header.stamp.toSec());
  addFeatureObservations(msg);
  removeLostFeatures();   // 内含 MSCKF 更新
  pruneCamStateBuffer();
  publish(msg->header.stamp);

差异要点：OpenVINS 初始化更灵活（动态 MLE 等）；MSCKF_VIO 强依赖 开头静止 200 IMU；OpenVINS 强调 相机–IMU 时间偏移 与多种 IMU 内参；MSCKF_VIO 强调 论文里的可观性约束（null space） 和 外参在滤波状态里。

3. 图像数据处理流程对比

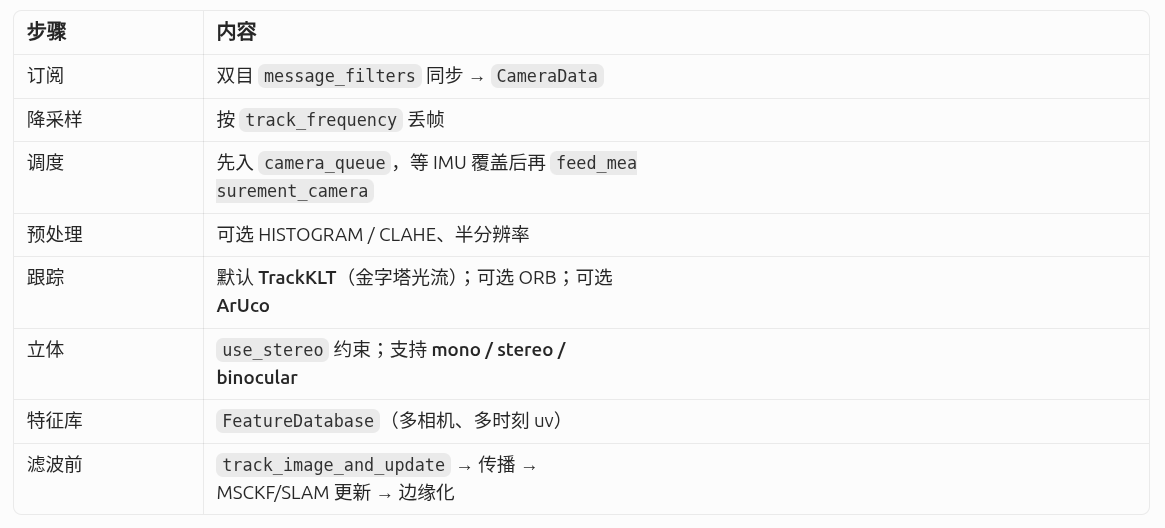

OpenVINS

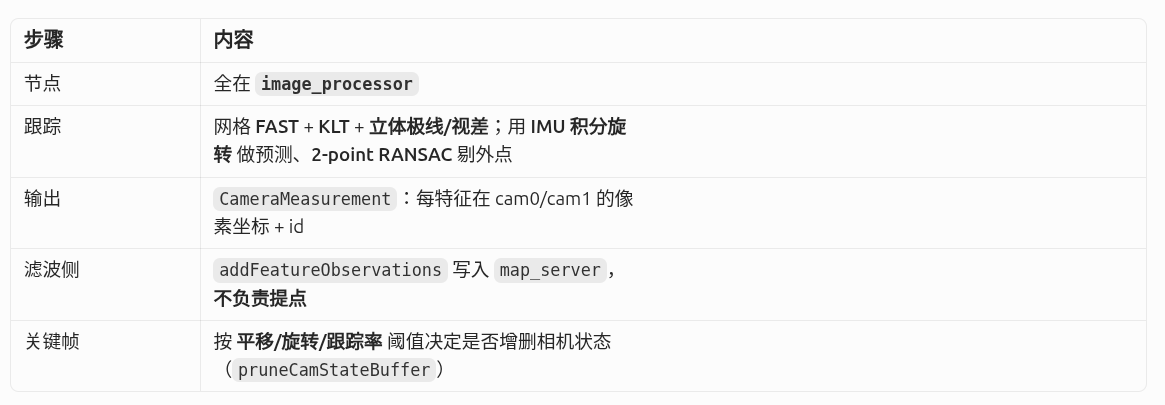

MSCKF_VIO

差异要点：OpenVINS 跟踪与 EKF 同进程、共享状态；MSCKF_VIO 跟踪与 EKF 解耦，只传 2D 观测。OpenVINS 前端可换描述子、可 ArUco；MSCKF_VIO 前端固定为 网格 FAST + KLT + 立体几加粗样式何。

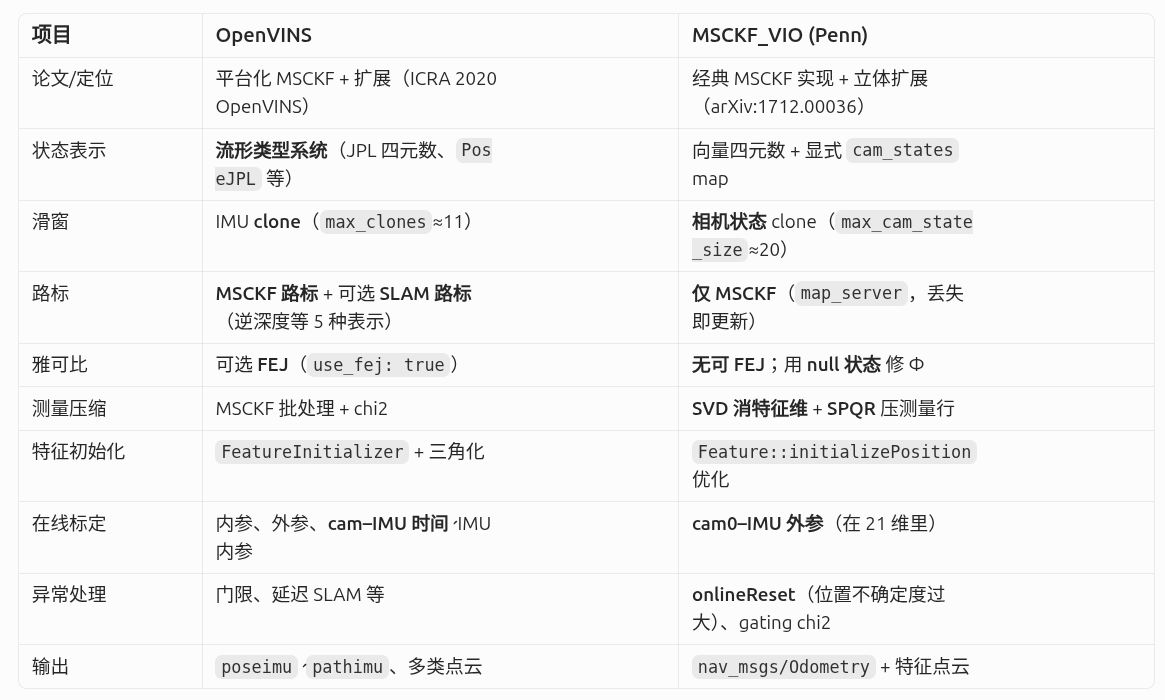

4. 滤波 / 算法对比（核心）

两者都源于 Mourikis & Roumeliotis MSCKF：路标 不进状态，用多相机 clone 上的观测约束，对特征维做 零空间投影（SVD），再 EKF 更新。

单次「图像时刻」算法顺序（对照）

OpenVINS（do_feature_propagate_update）：

…IMU 传播 + 增加 IMU clone
…选 丢失/边缘化/SLAM 特征
…UpdaterMSCKF::update
…UpdaterSLAM::update + delayed init
…重三角化、marg 最老 clone
MSCKF_VIO（featureCallback）：

…batchImuProcessing（IMU 传播 + 可观性修正）
…stateAugmentation（增加相机 clone + 扩协方差）
…addFeatureObservations
…removeLostFeatures → 建 H、SVD、measurementUpdate
…pruneCamStateBuffer（关键帧式删相机状态）
注意：OpenVINS 增的是 IMU 位姿 clone；MSCKF_VIO 增的是 相机位姿 clone（再由 IMU+外参得到），这是实现上最显眼的结构差异，但 MSCKF 约束本质相同。

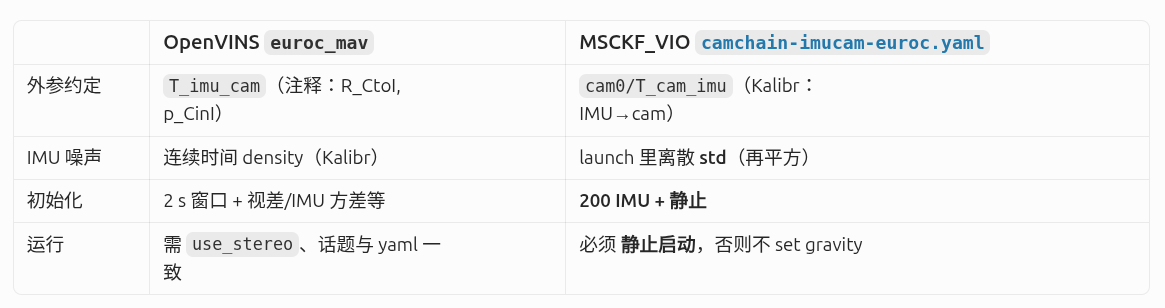

5. 配置与 EuRoC 使用差异

6. 怎么选 / 怎么理解「跑飞」

流程： OpenVINS 更「一体化、可扩展」；MSCKF_VIO 更「经典论文复现、前后端硬拆分」。
算法：
OpenVINS = MSCKF + SLAM + FEJ + 标定 + ZUPT；
MSCKF_VIO = 纯 MSCKF + 可观性约束 + 外参 EKF + QR 更新。
调参： OpenVINS 对 yaml/编码/中文注释敏感；MSCKF_VIO 对 静止初始化、Kalibr 外参符号、双节点延迟 更敏感。

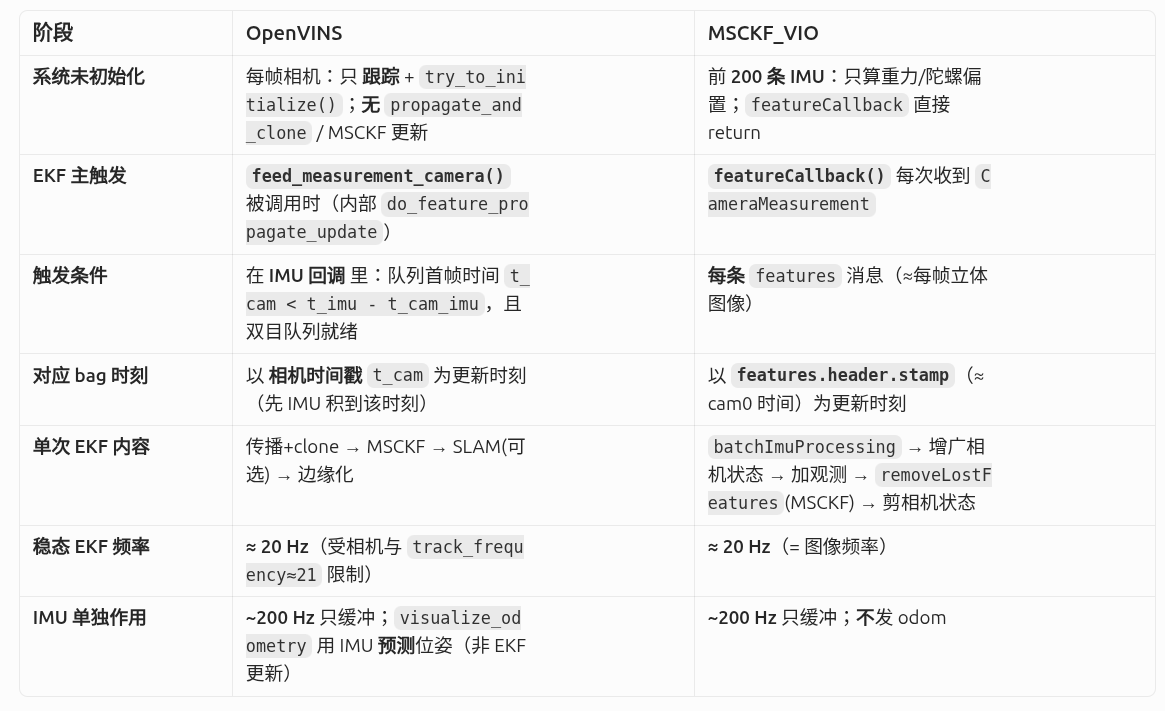

7. 哪一帧 / 哪条消息触发 EKF？

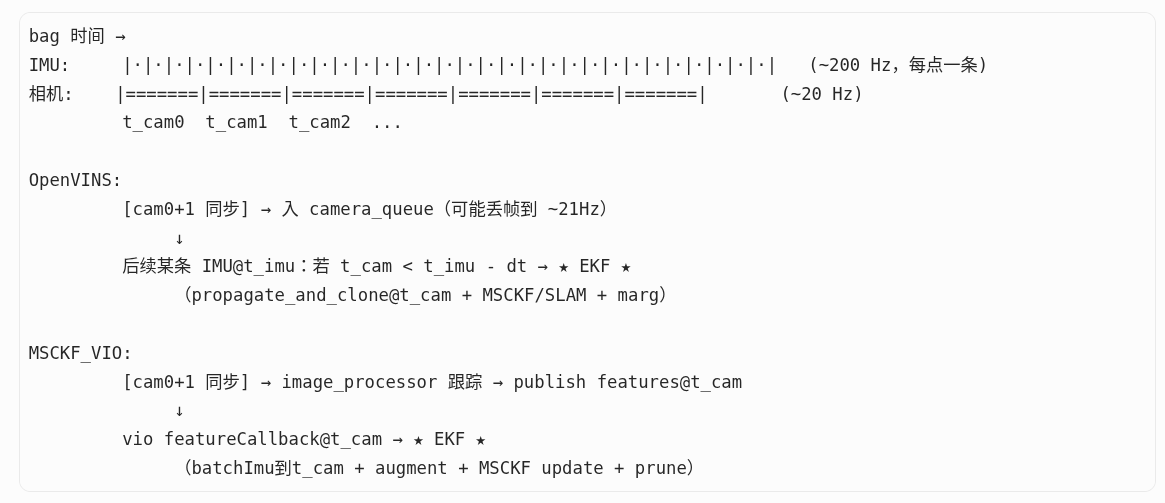

8. 时序示意（稳态，同一 bag 某一帧）

时间轴上 竖线 = 一次完整 EKF（MSCKF 测量更新 + 传播到该图像时刻）。

同一物理帧：OpenVINS 在 稍后某条 IMU 上才处理该帧图像；MSCKF_VIO 在 features 发布时立即 处理，IMU 在 featureCallback 内 批量积到 t_cam。两者都把 状态时间对齐到相机时刻，但 调度线程不同（OpenVINS：IMU 驱动队列；MSCKF_VIO：特征消息驱动）。

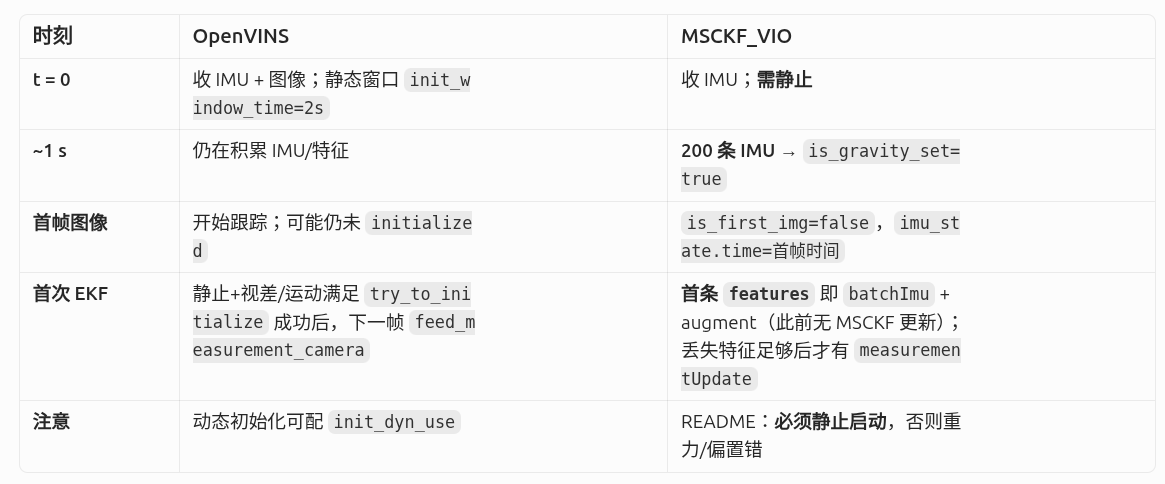

9. 启动阶段时序

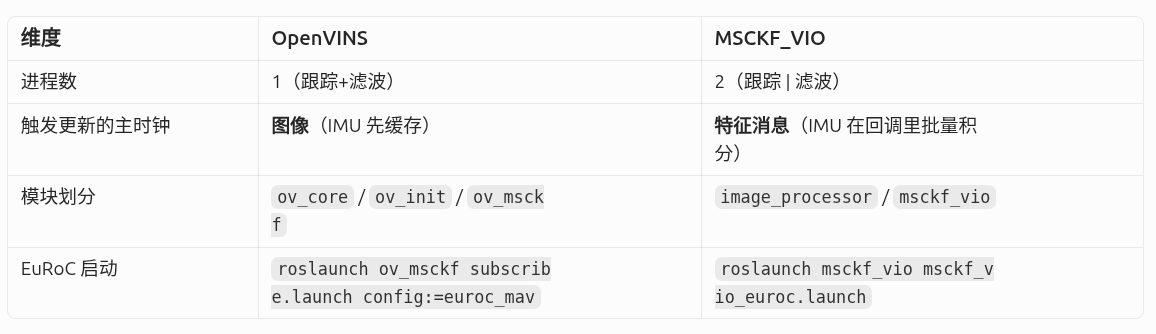

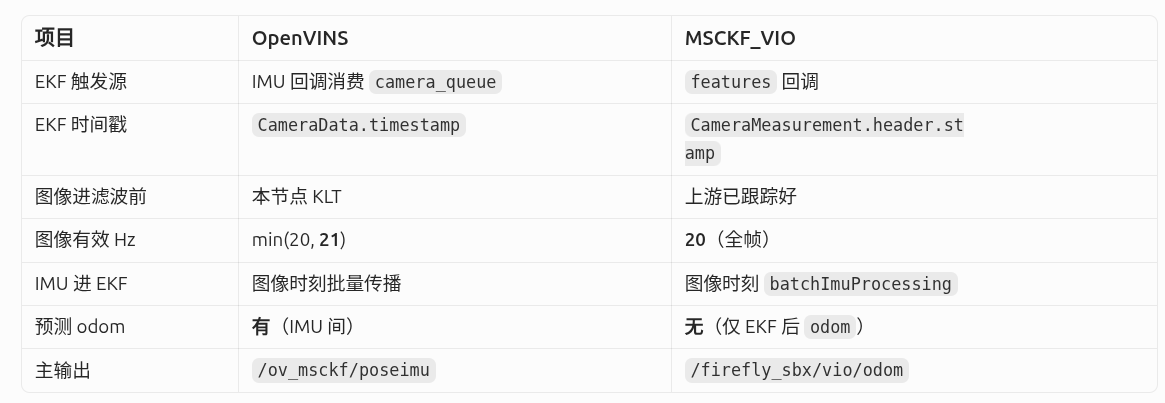

10. 快速对照（复制用）

11. 初始化

OpenVINS 的初始姿态（四元数 q_GtoI：全局系 G → IMU 系 I）不是来自外参 yaml，而是在 VIO 正式 EKF 更新之前，由 ov_init 里的 InertialInitializer 算出来并写入 state->_imu。EuRoC 默认配置走的是 静态初始化。

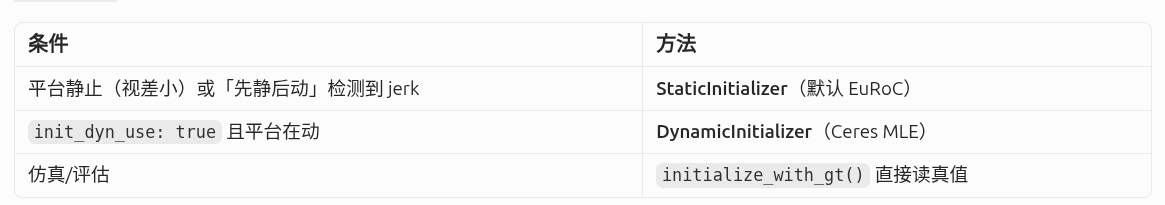

选哪条初始化路径？

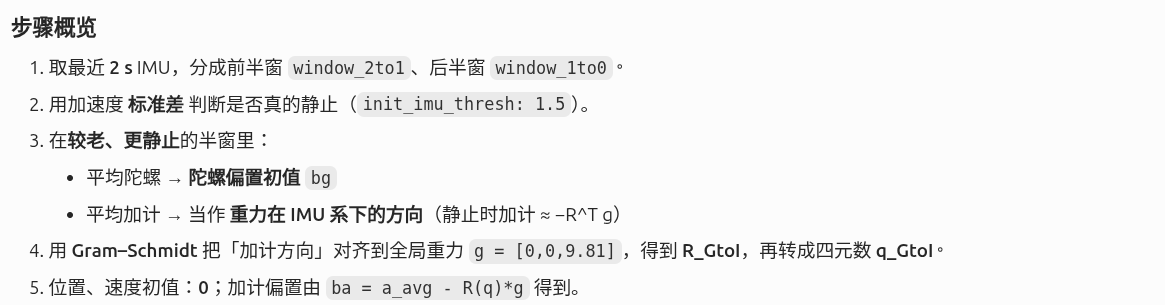

姿态怎么来？（核心）

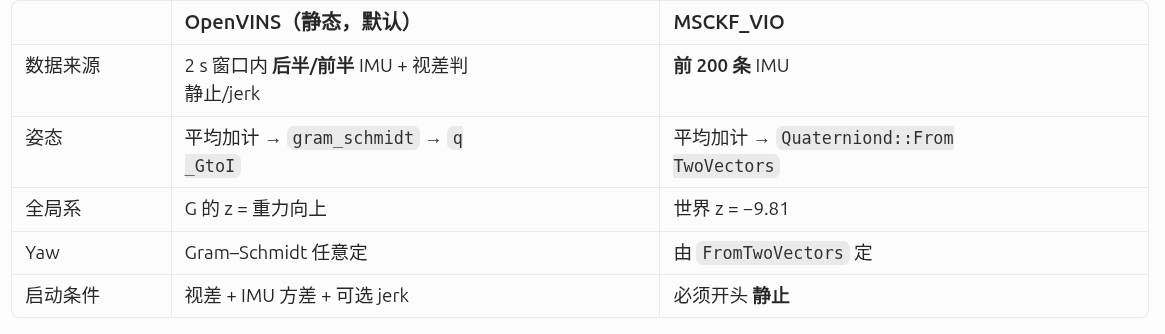

和 MSCKF_VIO 的对比

一句话：EuRoC 默认下，OpenVINS 的初始姿态来自 静止段 IMU 加计平均方向，通过 Gram–Schmidt 对齐到配置的重力向量 [0,0,9.81]，得到 roll/pitch；yaw 在初始化时不可观、由构造 x/y 轴的方式任意固定；之后由滤波器用视觉–惯性继续估计。若一直 init 失败，可看 log 里 [init-s] / [init]: disparity 是否在等 jerk 或视差过大。
