你可能已经写了几年代码，C 语言、Python、Git 都玩得转，但每次看到硬件同事桌上那块绿色电路板，心里总有一个声音：“我能不能也画一块属于自己的板子？”
  答案是能。而且你不需要辞职去读一个电子工程学位也不用花几万块买设备。你缺的不是智商，而是一套软件工程师看得懂的过渡路线图。
  今天这篇博客，咱们不写代码，也不配寄存器。我们来聊聊一个软件工程师是如何用“写代码的思维”去学硬件设计的，从看懂一份数据手册的参考电路开始，到画出第一张原理图。

一、发展历史：从“写逻辑”到“画电路”的思维跃迁

1. 诞生：为什么软件工程师需要懂硬件？

  你写的第一行 Hello World，跑在操作系统上。操作系统跑在 CPU 上，CPU 跑在一块 PCB 上，PCB 上的每一根走线都是物理世界的真实铜箔。
  当你调试一个 I2C 通信异常时，如果你只会查代码里的 ACK 位，你永远不知道问题可能出在那根没加上拉电阻的 SDA 线上。当你用 PWM 驱动一个电机时，如果你不知道 MOSFET 的栅极电容需要多大驱动电流，你的 GPIO 引脚可能正悄悄烧毁。

  懂硬件的软件工程师，不是抢硬件工程师的饭碗，而是拥有了一种从物理层向上追溯 Bug 的超能力。

2. 嵌入化：硬件知识如何“嵌入”到你的日常工作中

  你不需要第一天就去画 DDR4 的等长走线。硬件学习也分层级，就像软件里的“前端应用层 → 中间件层 → 驱动层 → 裸机层”：

• Level 1：能看懂原理图，知道哪个引脚接了什么外设。
• Level 2：能看懂数据手册里的参考电路，知道为什么这样接。
• Level 3：能在现有参考电路上做修改，适配自己的项目需求。
• Level 4：能从零设计一个模块电路，并画出可投产的 PCB。

  大多数软件工程师，目标定在 Level 2 和 Level 3 之间就够了。这已经足够让你在项目中拥有“全栈嵌入式”的视角。

3. 技术演进：从“抄板”到“参考设计”的工程思维

阶段	行为	软件工程的类比
新手期	照着数据手册的参考电路原封不动画	照着 GitHub 上的 README 复制粘贴代码
进阶期	理解每个元件的作用，能改参数	能读懂开源库的源码，自己改配置项
成熟期	根据需求删减、组合多个参考电路	能自己设计软件架构，调用不同模块
高手期	从物理原理出发设计全新电路	从需求文档出发搭建全新系统

  芯片厂商的数据手册，就是硬件的“开源库”。 每一页参考电路都是经过验证的“官方示例代码”，你不需要从零发明，你只需要读懂它、修改它、组合它。

二、工作原理：数据手册的参考电路，就是硬件的“源码”

1. 最直白的比喻：STM32 数据手册 = GitHub 上的 Example 文件夹

  你写软件的时候，拿到一块新板子，第一件事是去找官方 SDK 里的 Example。里面有一个 main.c，已经把 GPIO、时钟、外设都初始化好了，你只需要改几个参数就能跑起来。
  数据手册里的参考电路图就是硬件领域的 Example。芯片厂商（如 ST、TI、NXP）已经把外围元件选好、参数标好、连接方式画好，你只需要“复制粘贴”到你的原理图编辑器里。

2. 核心机制：围绕主芯片，从内向外读图

  任何一张参考电路图，都可以用“三圈法则”来读：

1. 内核圈：主芯片本身。电源引脚怎么接？复位引脚怎么接？晶振怎么接？这是芯片能跑起来的“最小系统”。
2. 功能圈：你关心的外设电路。比如你要用 USB，就看 USB 那一段参考电路；用 ADC，就看 ADC 输入前端的滤波和保护电路。
3. 接口圈：对外连接器。排针、USB 座子、TF 卡槽——这些是电路板和外部世界的边界。

3. 关键特性一：参考电路不是“通用模板”，而是“有条件的范例”

  数据手册里的参考电路，往往带有前提条件。比如某个电容标了 4.7μF，不是因为它必须是 4.7μF，而是因为它在 3.3V、100mA 的负载下，这个值能满足纹波要求。
  如果你改成了 5V 供电或 500mA 负载，这个电容值就需要重新算。抄电路和抄代码一样，要理解参数背后的“为什么”。

4. 关键特性二：一张手册，多种版本，截图为证

  以 STM32F103C8T6 的数据手册为例，打开 DS5319（STM32F103x8/xB 数据手册）的“Application Examples（应用示例）”章节，你能看到：

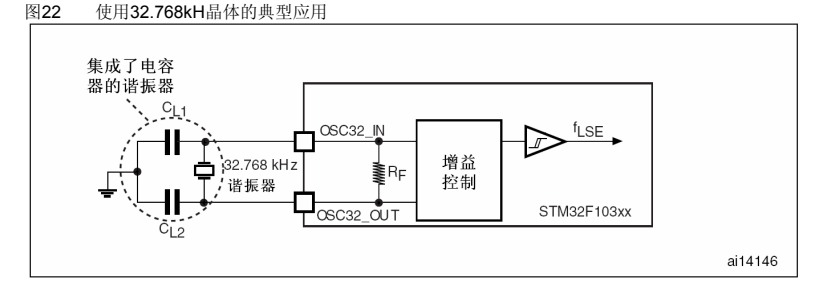

• 晶振电路：4~16MHz 主晶振 + 32.768kHz RTC 晶振，各配两个 12pF~22pF 的负载电容。
• ADC 输入前端：一个 RC 低通滤波网络，R 建议 10kΩ，C 建议 10nF~100nF。
• USB 接口：D+ 线上拉 1.5kΩ 电阻到 3.3V，用于设备识别。

  每一段电路旁边都有参数说明表格。你不需要猜，手册已经告诉你答案了。

三、技术规格：从原理图到 PCB，三个工具搞定

1. 工具一：原理图编辑器（KiCad 或 立创EDA）

  原理图编辑器就是硬件的“代码编辑器”。你在上面放置芯片符号、电阻电容、连接线，最后导出网表给 PCB 设计工具。推荐 KiCad（开源免费）或 立创EDA（国产在线，元件库丰富）。

2. 工具二：PCB 布局布线工具（同上）

  原理图画完之后，PCB 工具会自动导入所有元件的封装。你需要把它们摆放在板子上，然后用走线把它们连起来。这就像软件里的“部署”——代码写好了，要部署到服务器上，只不过这里的“服务器”是一块 PCB。

3. 工具三：嘉立创/PCBWay 打样

  PCB 画好了，导出 Gerber 文件，上传到嘉立创下单。几块钱，几天后快递就把你设计的板子送到手里。这比软件部署到云端还快，而且你能摸得到。

  给嘉立创（或任何 PCB 厂）下单打样，你需要准备一个压缩包（ZIP/RAR），里面通常包含以下关键文件。这些文件从你的 EDA 工具里一键导出即可，不用手动创建。

(1) 必需文件 — 核心“图纸”

  Gerber 文件是 PCB 厂生产用的“图纸”，包含各层信息。一个标准的双面板通常需要以下文件：

文件后缀	对应层	作用
*.GTL	顶层线路（Top Layer）	顶层的铜箔走线，相当于“正面”的电路
*.GBL	底层线路（Bottom Layer）	底层的铜箔走线，相当于“背面”的电路
*.GTS	顶层阻焊（Top Solder Mask）	决定顶层哪些区域被绿油覆盖、哪些裸露（焊盘）
*.GBS	底层阻焊（Bottom Solder Mask）	决定底层哪些区域裸露
*.GTO	顶层丝印（Top Silkscreen）	顶层白色文字和图形，标注元件符号、板名、版本号
*.GBO	底层丝印（Bottom Silkscreen）	底层白色文字，一般只在有底层贴片元件时使用
*.TXT 或 *.GKO	外形层（Board Outline）	定义板子的物理外框，厂子按这条线把板子从大板上锣下来

(2) 钻孔文件 — 告诉厂子在哪里打孔

  光有各层线路不行，还要告诉厂子哪里需要钻孔、孔有多大。钻孔文件通常包含两个：

• *.drl 或 *.TXT：所有孔的位置和尺寸（通孔、过孔）。这是最核心的“打孔地图”。
• *.tool 或 *.lst：刀具尺寸列表。列出这个板子用到了哪几种直径的钻头。

(3) 建议提供的辅助文件

  如果你只是做一块裸板自己焊，上面的 Gerber + 钻孔文件就足够了。但如果你还需要嘉立创帮你贴片（SMT），以下两个文件必须一并上传：

文件	格式	作用
BOM 表（物料清单）	Excel 或 CSV	包含每个元件的位号、封装、型号、数量，采购部门按这个买料
坐标文件（Pick and Place）	TXT 或 CSV	每个元件在板子上的精确 X/Y 坐标和旋转角度，贴片机按这个摆放

(4) 制板说明 — 写在 Readme.txt 里

  这一点被很多人忽略，但非常重要。一个简单的文本文件写清楚你的特殊要求，可以避免厂子按默认参数生产后你不满意。最基本的说明如下：

板材：FR-4
板厚：1.6mm
铜厚：1oz
阻焊颜色：绿色
丝印颜色：白色
表面工艺：喷锡（HASL）
是否需要阻抗控制：否
特殊要求：无

(5) 各 EDA 工具的导出方式

  你不用手动去凑这些文件，EDA 工具都有一键导出功能：

工具	操作路径
立创EDA（最简单）	文件 → 生成 Gerber → 生成打样文件，自动打包所有必需文件
KiCad	文件 → 绘制 → 勾选所有层 → 生成 → 然后分别导出钻孔文件和坐标文件
Altium Designer	File → Fabrication Outputs → Gerber Files，再导出 NC Drill Files，手动打包

(6) 上传前自查清单

  压缩包做好之后，对照下面六条再过一遍：

✅ 压缩包包含至少 5–8 个文件（GTL、GBL、GTS、GBS、GTO、GBO、GKO/TXT、drl）
✅ 有钻孔文件（.drl 或 .txt），没有它厂子打不了孔
✅ 文件命名不要用中文
✅ 外形层闭合清晰，没有多余线条
✅ 阻焊层开窗正确，该露铜的地方没有盖绿油
✅ 上传后在嘉立创的在线 Gerber 查看器里预览，确认各层对齐、外形正确

  几块钱的成本，几天快递。打开包裹，拿在手里，你就完成了从“软件工程师”到“能自己画板子的软件工程师”的第一次跨越。

四、实践范式：每天一小时，从芯片手册到原理图

  这里给出软件工程师过渡到硬件设计的具体学习节奏。不是让你辞职全天候学，而是在你已经忙碌的编码工作之余，用“最小可行时间”逐渐建立硬件手感。

1. 核心规划：主业为主，副线积累

1. 白天：写你的代码，完成工作需求。这不是负担，而是你的核心经济来源和软件经验来源。
2. 晚上有空：不是每晚都有精力，很正常。有精力时，打开自己写好的软件技术博客，用文字复盘，保持“技术写作”的手感。
3. 每周强制一次画原理图：哪怕只有半小时。打开 KiCad，把数据手册里的一段参考电路抄上去。不要求画完整板子，画一个“最小系统”就行。手感是累积出来的。
4. 与 AI 分析交流：把你画的原理图截图丢给 AI，问它“这段晶振电路为什么选 12pF 电容？”、“这个 LDO 的输出电容能不能换 10μF？” AI 是你的 24 小时硬件导师。

2. 以“STM32F103 最小系统”为例

(1) 参数确定

• 主芯片：STM32F103C8T6（LQFP48 封装）
• 主晶振：8MHz 无源晶振，配两个 20pF 负载电容
• RTC 晶振：32.768kHz，配两个 12pF 负载电容
• 复位电路：10kΩ 上拉电阻 + 100nF 对地电容
• 电源去耦：每个 VDD 引脚配一个 100nF 陶瓷电容，靠近引脚放置


(2) 设计流程

  整个最小系统设计流程如下，按“硬件三圈法则”逐步拆解：

MCU_Min_System_Design:
  内核圈（芯片能跑起来）:
    ├── 电源引脚：VDD 接 3.3V，VSS 接 GND，每个 VDD 旁挂 100nF
    ├── 复位引脚：NRST 上拉 10kΩ 到 3.3V，对地接 100nF
    ├── 主晶振：OSC_IN/OUT 接 8MHz + 2×20pF 到 GND
    └── BOOT 引脚：BOOT0 下拉 10kΩ 到 GND，从 Flash 启动
  功能圈（你要用到的外设）:
    ├── 串口下载：PA9(TX)、PA10(RX) 引出到 USB-TTL 模块
    └── SWD 调试：PA13(SWDIO)、PA14(SWCLK) 引出到 4Pin 排针

  接口圈（和外部连接）:
    ├── 电源输入：USB 5V → AMS1117-3.3V LDO → 3.3V 系统供电
    └── 扩展 IO：PA0~PA7、PB0~PB15 引出排针，方便接外设

• 第一棒：内核圈 —— 让芯片“活”起来

  用到的主要元器件和手册章节如下：

元件/信号	数据手册来源	连接要点
电源去耦电容	DS5319 引脚定义表 + 应用笔记 AN4325	每个 VDD 引脚就近放置一个 100nF 陶瓷电容到 GND
复位电路	RM0008 复位与时钟控制章节	NRST 引脚通过 10kΩ 上拉到 3.3V，对地并联 100nF 电容
主晶振	DS5319 “HSE 振荡器特性”表格	8MHz 无源晶振跨接 OSC_IN 和 OSC_OUT，各对地接 20pF

【设计操作 — 内核圈】
  打开 KiCad 原理图编辑器 → 放置 STM32F103C8T6 符号
  → 按数据手册 VDD/VSS 引脚列表，逐一连接 3.3V / GND，并挂 100nF 电容
  → NRST 引脚接 10kΩ 上拉 + 100nF 对地
  → OSC 引脚跨接 8MHz 晶振 + 两个 20pF 电容到 GND
  → BOOT0 接 10kΩ 下拉，BOOT1 悬空

• 第二棒：功能圈 —— 让芯片“能用”起来

功能	对应引脚	连接要点
串口下载	PA9 (TX)、PA10 (RX)	引出到排针，连接 USB-TTL 模块的 RXD/TXD
SWD 调试	PA13 (SWDIO)、PA14 (SWCLK)	引出到 4Pin 排针（VCC/GND/SWDIO/SWCLK），连接 ST-Link

【设计操作 — 功能圈】
  → PA9/PA10 接排针，标注 "UART1"
  → PA13/PA14 接排针，标注 "SWD"

• 第三棒：接口圈 —— 让芯片和外部“连”起来

接口	核心元件	连接要点
电源输入	AMS1117-3.3V	USB 5V 输入 → 10μF 电解电容 → AMS1117 → 10μF + 100nF 输出 → 3.3V
IO 扩展	排针	PA0~PA7、PB0~PB15 引出到双排针，标注引脚号

【设计操作 — 接口圈】
  → USB 5V 接 AMS1117 输入，配输入输出电容
  → AMS1117 输出 3.3V 接到所有 VDD 和上拉电阻
  → 剩余 GPIO 引出排针

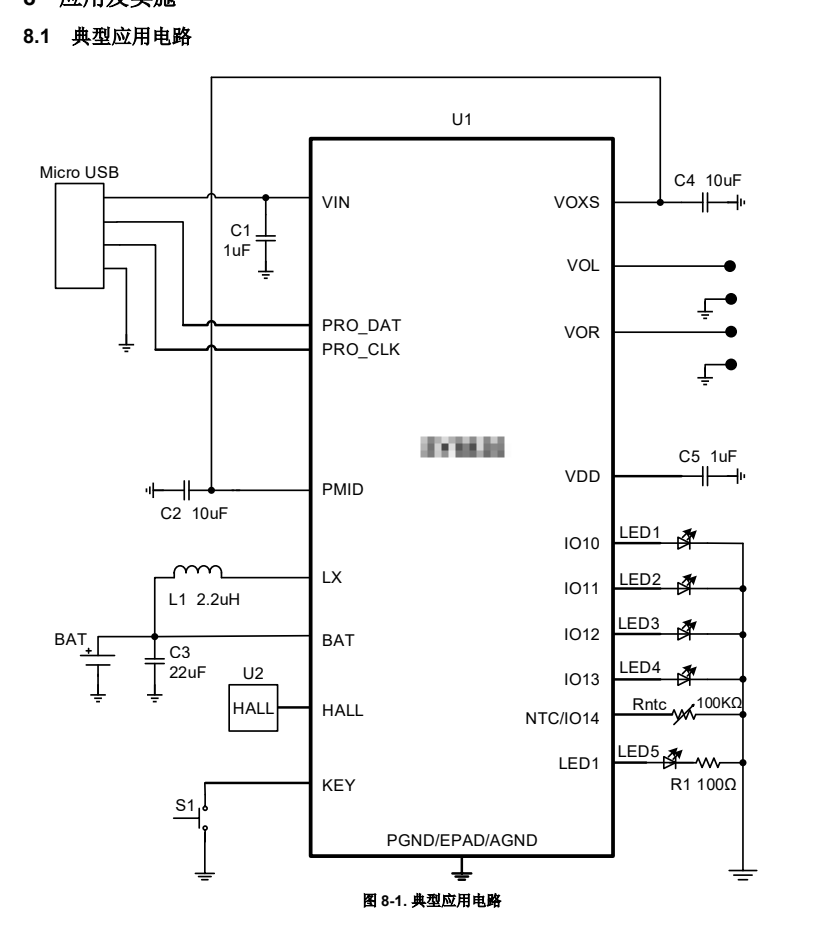

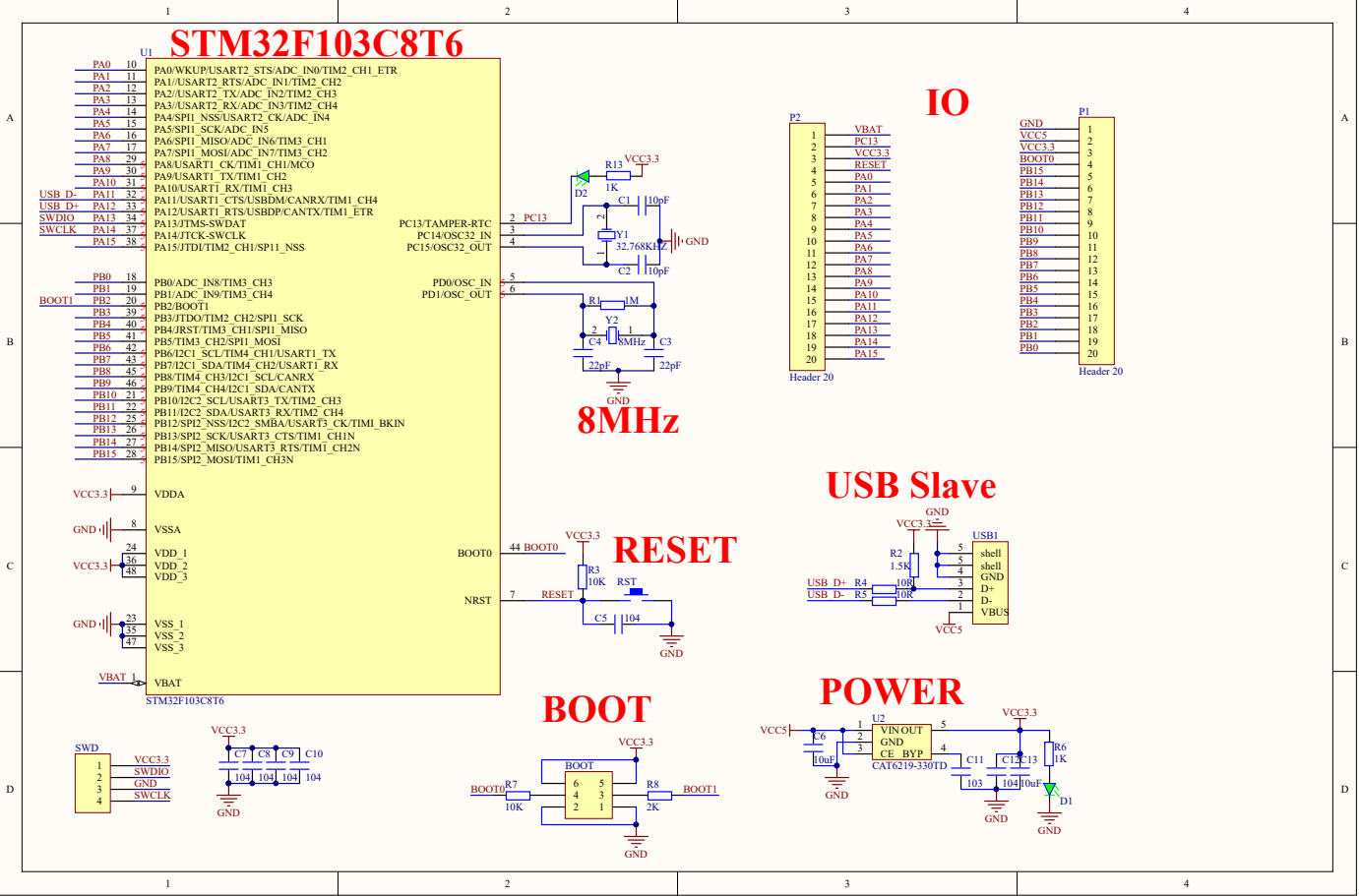

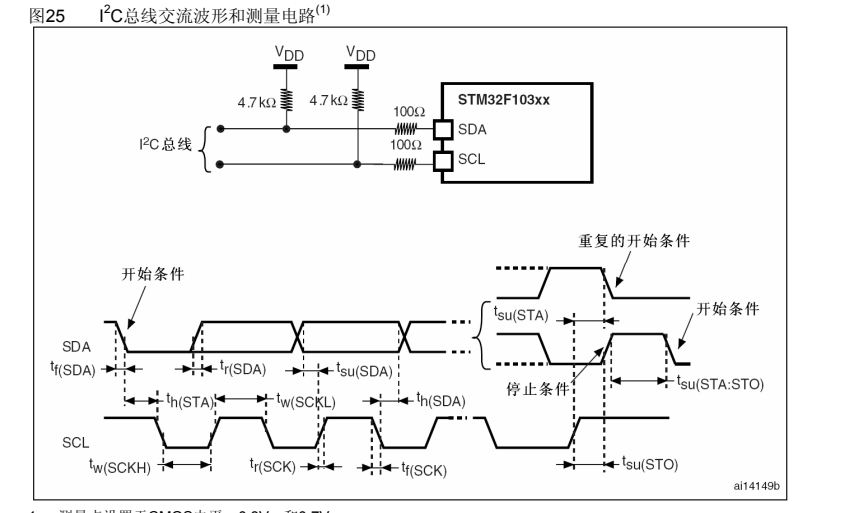

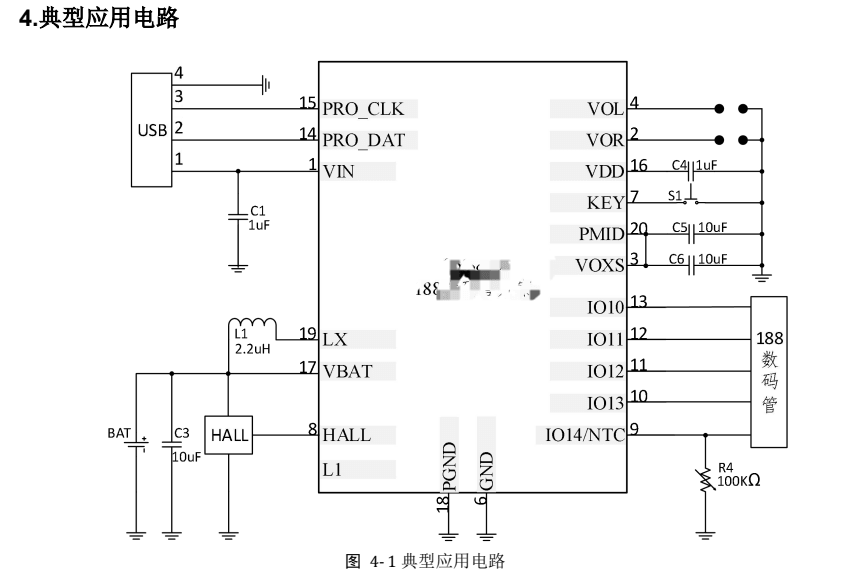

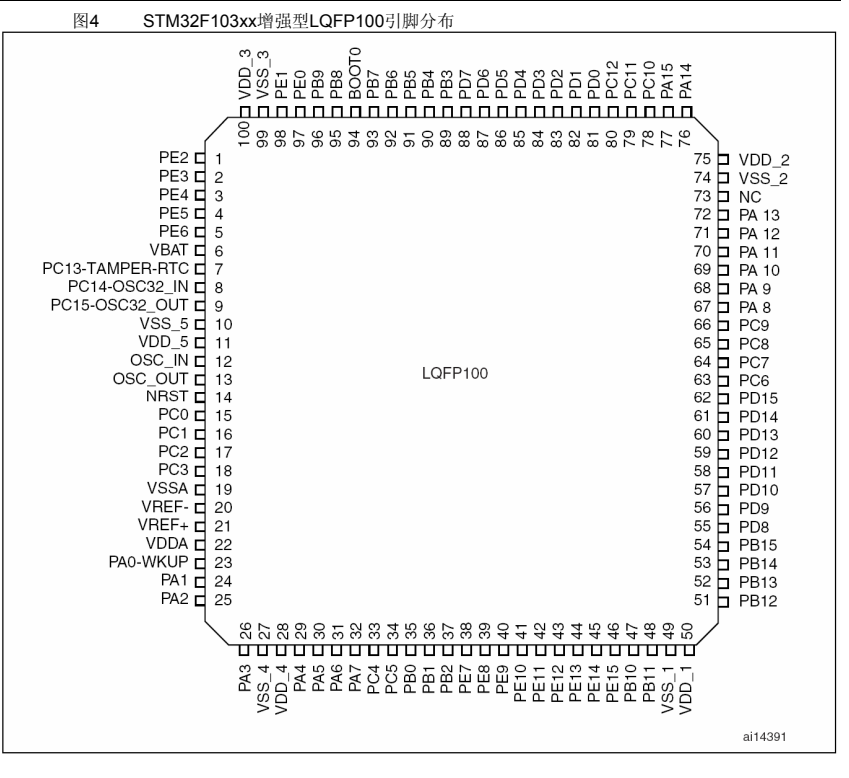

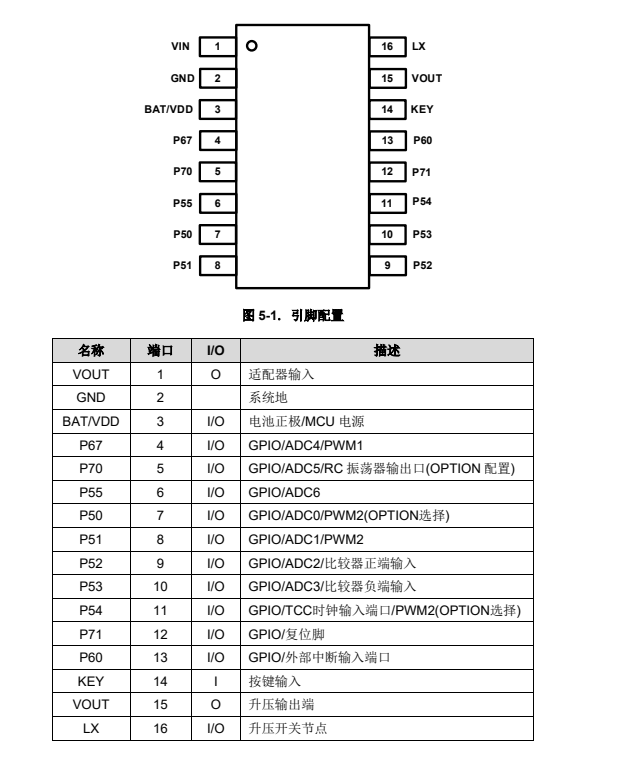

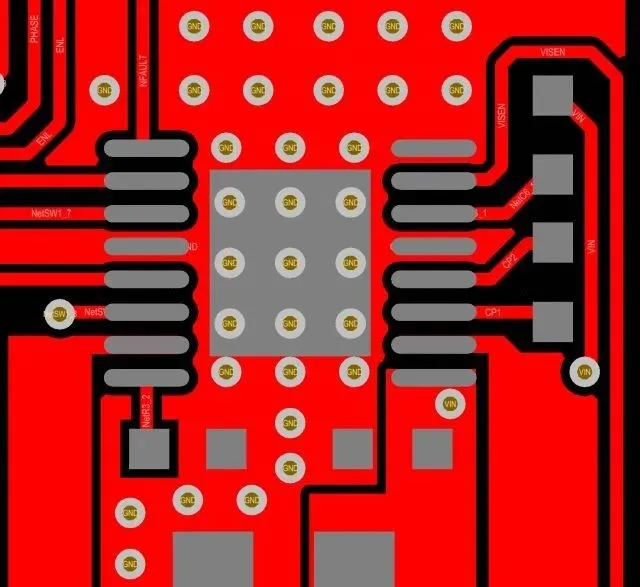

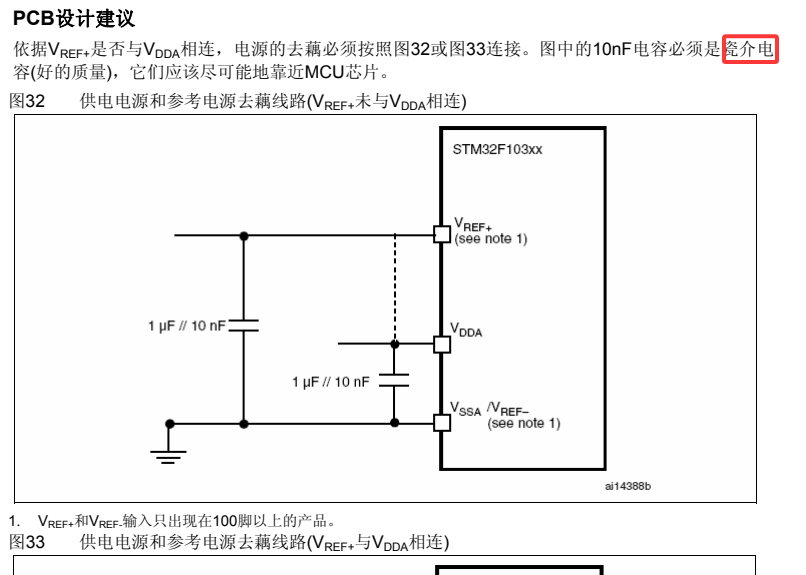

以下是一些芯片厂商提供的Demo示例图

(3) 设计审查 — 与 AI 交流

  设计完成后，把原理图截图，丢给 AI，追问以下问题：

• “我这个 8MHz 晶振的负载电容选了 20pF，根据数据手册，这个值在推荐范围内吗？”
• “AMS1117 的输出电容我用了 10μF 钽电容，手册推荐的是 22μF，会影响稳定性吗？”
• “我的 SWD 接口只引出了 SWDIO 和 SWCLK，没有加 RESET 引脚，调试时会有什么限制？”

  AI 的回答会帮你发现数据手册里你没注意到的条件限制——比如某些 LDO 对输出电容的 ESR 有要求，陶瓷电容和钽电容不能混用。

五、过渡时间线与节奏安排

1. 周计划模板：主业优先，副线积累

  下面是针对“软件工程师如何过渡到硬件设计”的每周节奏：

1. 周一至周五白天：正常写代码，完成本职工作。这是你的经济来源，也是软件技能持续积累的过程。
2. 周一至周五晚上：有精力时，打开自己的软件技术博客（比如 CSDN 上的 PWM、ADC 系列文章），用写作复习底层知识。软件功底越深，学硬件时的“类比迁移”越快。
3. 周六/周日：每周强制留出 1 小时。打开 KiCad 或 立创EDA，打开一份数据手册，把其中的一段参考电路画出来。不要求画完整系统，哪怕只画一个“STM32 最小系统”的电源部分，手感积累在重复中生效。
4. 画完之后：截图丢给 AI，追问三个问题。把 AI 的回答记下来，下次画图时验证。这是你 24 小时在线的硬件导师。

2. 以“UG 建模学习经验”为参照的迁移路径

  你提到之前学习 UG 建模的经历，这是一个非常精准的迁移参照。学 UG 的时候，你经历了“看教程 → 模仿画零件 → 理解特征约束 → 独立设计装配体”的过程。硬件设计一模一样：

UG 建模学习阶段	对应的硬件设计阶段	具体操作
看教程视频，模仿画一个长方体	打开数据手册，照着参考电路画一个最小系统	抄 STM32 晶振电路、复位电路
理解“拉伸”和“旋转”的原理	理解“上拉电阻”和“去耦电容”的作用	问 AI 为什么这里放 10kΩ
用约束条件精确定义尺寸	用数据手册里的表格校验元件参数	查 HSE 振荡器特性表，确认负载电容值
独立设计一个机械零件	独立设计一个模块电路并打样	画一个 STM32 最小系统板，发嘉立创打样

  你学 UG 时不会第一天就去设计汽车引擎盖，你学硬件也不应该第一天就去画 6 层高速板。从“抄”开始，从“最小系统”开始。

3. 每阶段目标拆解：先解决 1，再解决 100

  这个“先解决 1，再解决 100”的思路，是你整个过渡计划中最核心的指导思想。它不是一句口号，而是可以拆解为具体任务的路线图：

• 第 1 个月：解决“看懂一张最小系统原理图”。找一张 STM32F103C8T6 最小系统原理图，用数据手册逐一核对每个引脚的接法。目标是能说出“为什么 NRST 引脚要接上拉电阻”。
• 第 3 个月：解决“自己画出一张最小系统原理图”。打开 KiCad，从空白图纸开始，放置芯片、连接电源、加晶振、引 SWD 接口。画完之后请 AI 检查，根据反馈修改。
• 第 6 个月：解决“打样第一块板子并点亮 LED”。把最小系统板发嘉立创打样，收到实物后焊接、烧录程序，灯亮起来的那一刻，你从一个纯软件工程师变成了一个“全栈嵌入式”开发者。
• 第 12 个月：解决“在板子上加一个外设模块”。在最小系统的基础上，加一个 CAN 收发器、加一片 Flash、加一个 USB HUB——不是从零设计，而是把数据手册里的参考电路“拼装”上去。

  每一步的核心原则都是：先解决 1，再解决 100。 第一块板子的目标不是“功能完备”，而是“能点亮 LED”。第一张原理图的目标不是“量产级设计”，而是“没有短路、元件值没抄错”。每解决一个 1，下一个 1 的门槛就会自然降低——因为你的“硬件直觉”和“看手册的眼力”已经在不知不觉中建立起来了。

六、我自己的真实节奏（供你参考）

  这篇文章不是写给“未来的硬件工程师”看的，是写给你——一个已经会写代码、已经能从 PWM 聊到 NVIC、已经养成了技术写作习惯的人——看的。你不需要从零开始，你已经有了最好的起步姿势。

  我目前的具体节奏是：

1. 白天主业写代码：这是我的工作，也是所有学习的经济基础。代码能力不会因为学硬件而下降，反而因为懂了硬件底层的物理限制，写的代码更加健壮。
2. 晚上有精力就整理技术博客：不是每晚都写，累的时候直接休息。精力好的时候，把自己写过的 PWM、ADC、NVIC 系列文章再打磨一遍。写作是最好的复盘，软件功底越深，学硬件时的“类比迁移”就越顺畅。
3. 每周强制画一次原理图：雷打不动的一小时。打开数据手册，翻到参考电路章节，从“最小系统”开始画。第一周画电源部分，第二周画晶振和复位，第三周把外设接口加上去。画得慢没关系，但一定要自己动手。
4. 画完就截图丢给 AI：把数据手册里的参考电路和自己的图并列丢过去，问它“我这样接对不对”、“电容值为什么选这个”、“如果换另一个值会怎样”。AI 的回答不是标准答案，但它能帮你找到数据手册里你没注意到的注释和条件。
5. 先解决 1，再解决 100：不贪。第一块板子的目标是“能点亮 LED”，不是“跑通 USB 高速通信”。每解决一个 1，下一个 1 就自然出现在眼前。

七、任意 MCU 平台的通用设计原则

  如果你用的不是 STM32，而是一款国产 MCU（如 GD32、AT32、MM32），或者是 ESP32、nRF52840，以下原则同样适用。

  所有 MCU 的最小系统都可以用“三件套”来描述：

/*========================================*/
/*CN:任意MCU最小系统三件套--EN:Any MCU minimal system trilogy*/
/*========================================*/
typedef struct
{
    uint8_t Power;       /*CN:电源——VDD/VSS怎么接，几个去耦电容，配多大--EN:Power — VDD/VSS connection, decoupling capacitor quantity and value*/
    uint8_t Clock;       /*CN:时钟——用外部晶振还是内部RC，晶振频率多少，负载电容多大--EN:Clock — external crystal or internal RC, frequency, load capacitance*/
    uint8_t Reset;       /*CN:复位——NRST上拉电阻多大，要不要对地电容--EN:Reset — NRST pull-up resistor value, with or without capacitor to GND*/
} MCU_Min_System_t;      /*CN:任意MCU的最小系统结构体--EN:Any MCU minimal system structure*/

  拿到一款新芯片，先去数据手册里找到这三个对应的章节，参考电路就在那里。然后就是“抄 → 问 AI → 改 → 打样”的循环。 每循环一次，你的硬件直觉就厚一层。

八、提高设计成功率的技巧

1. 仔细核对封装

  STM32F103C8T6 有 LQFP48、VFQFPN48 等多种封装，原理图符号和 PCB 封装必须严格一致。画完第一件事就是打印 1:1 的 PDF，拿实物芯片比对外形。

2. 电源去耦电容必须靠近引脚

  100nF 电容离 VDD 引脚越近越好，最好在 5mm 以内。走线先过电容再到引脚，不要先到引脚再到电容。这不是玄学，是高频电流回路的物理规律。

3. 保留调试接口

  SWD 接口（SWDIO + SWCLK + GND）一定要引出来，哪怕只占 3 个排针。没有调试口，你的板子就是一块砖。有调试口，就算程序跑飞了，你还能连上 ST-Link 重新烧录。

九、结语：从“写代码的人”变成“理解物理层的人”

  你不需要成为硬件专家，你只需要成为“理解物理层的软件工程师”。当你画的第一块板子从嘉立创寄回来，你焊上芯片、接上 ST-Link、烧入一个 LED 闪烁程序，灯亮起来的那一刻，你对“嵌入式”三个字的理解会被彻底刷新。
  原来板子上的每一根走线，都对应代码里的某一行初始化；原来数据手册里的每一个参考电路，都是芯片厂商写给你的“硬件 API 文档”。

  先解决 1——画出第一张原理图。100 是以后的事，先把 1 做了。

扩展阅读：

• STM32F103x8/xB 数据手册 DS5319
• AN4325：Getting started with STM32F103xx hardware development
• 《KiCad 从入门到精通》—— KiCad 官方教程中文版
• Phil's Lab（YouTube）：STM32 PCB 设计全流程
