一、概述

Ai-BV01-32S是由深圳市安信可科技有限公司开发的一款人工智能 AIoT 语音模组。该模组支持双模蓝牙V5.4+BR+EDR+BLE规范，具有高性能、高可靠性、通用性强的特点。在 AI 语音算法上实现了更强的降噪性能、高可靠的唤醒识别率、高清晰度通话效果，更丰富的离线语音控制指令条数、更快的响应识别时间、离线+在线混合识别的能力。
本篇文章将介绍Ai-BV01-32S固件烧录跟使用方法。

二、烧录

1.烧录准备

烧录软件：点击下载
专属烧录工具，如果没有请：点击查看
固件：点击下载

2.接线

烧录工具	Ai-BV01-32S
VCC	VDD
GND	GND
DM	USB_DM
DP	USB_DP

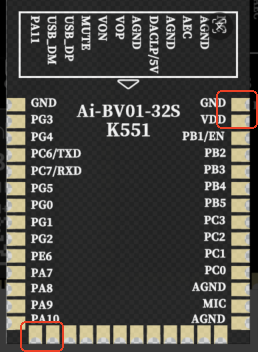

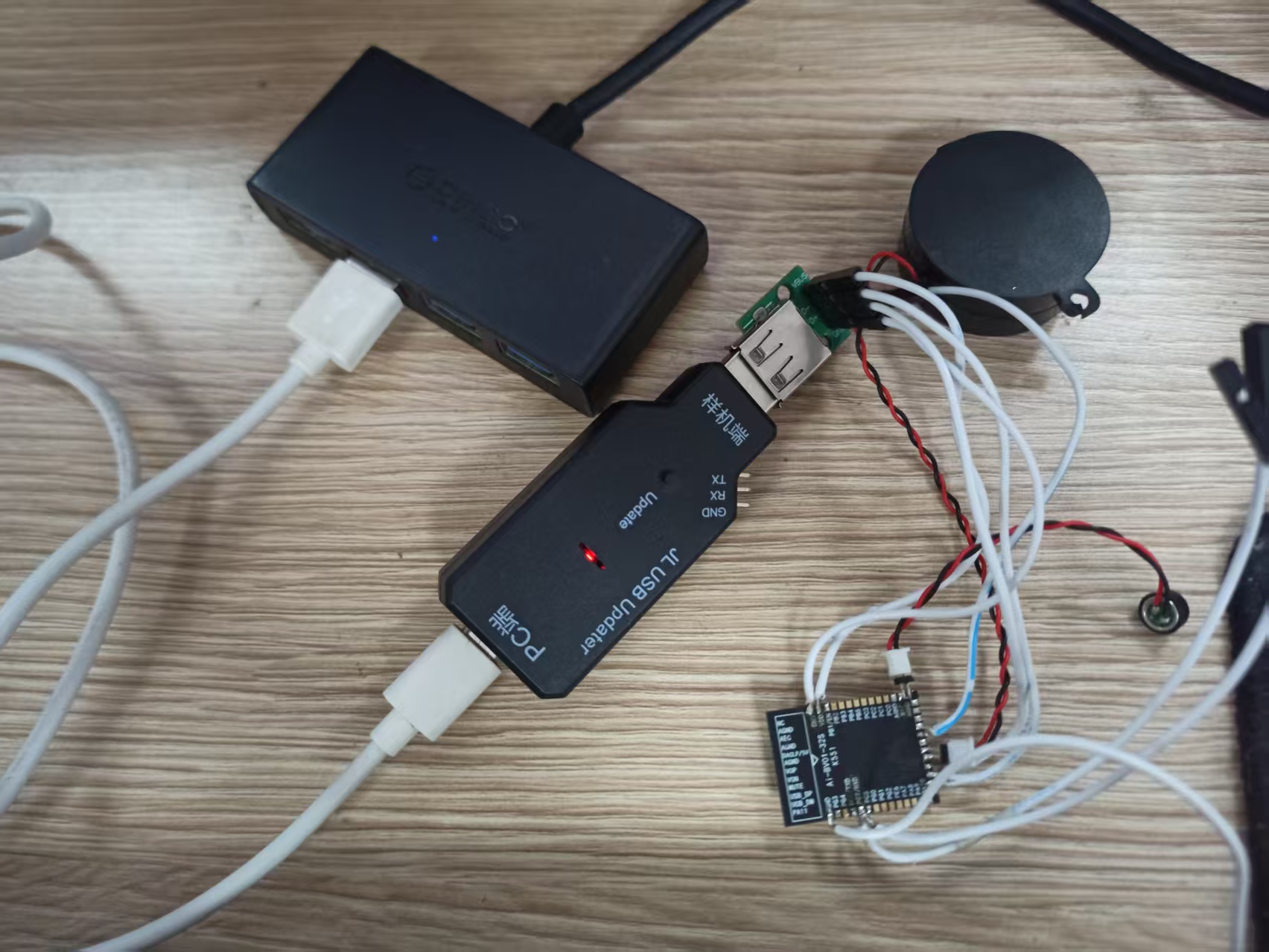

接线实物图：

3.烧录

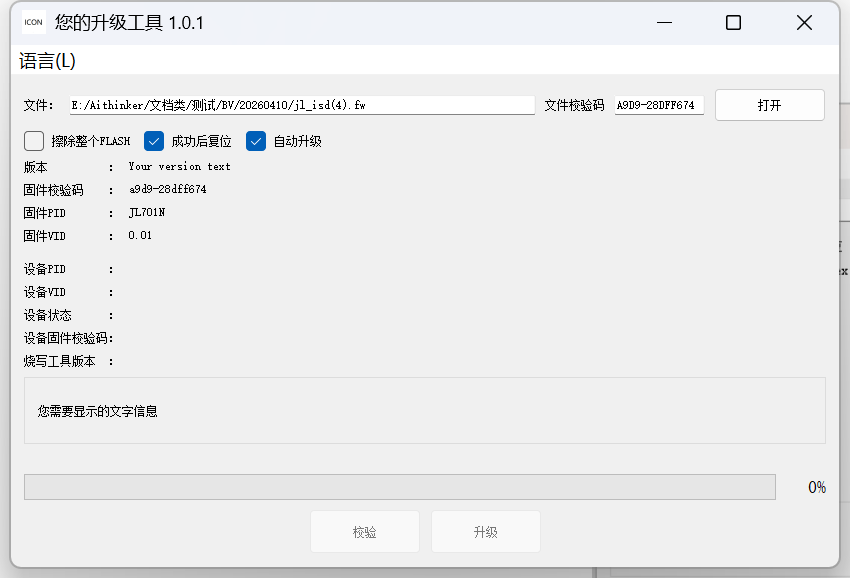

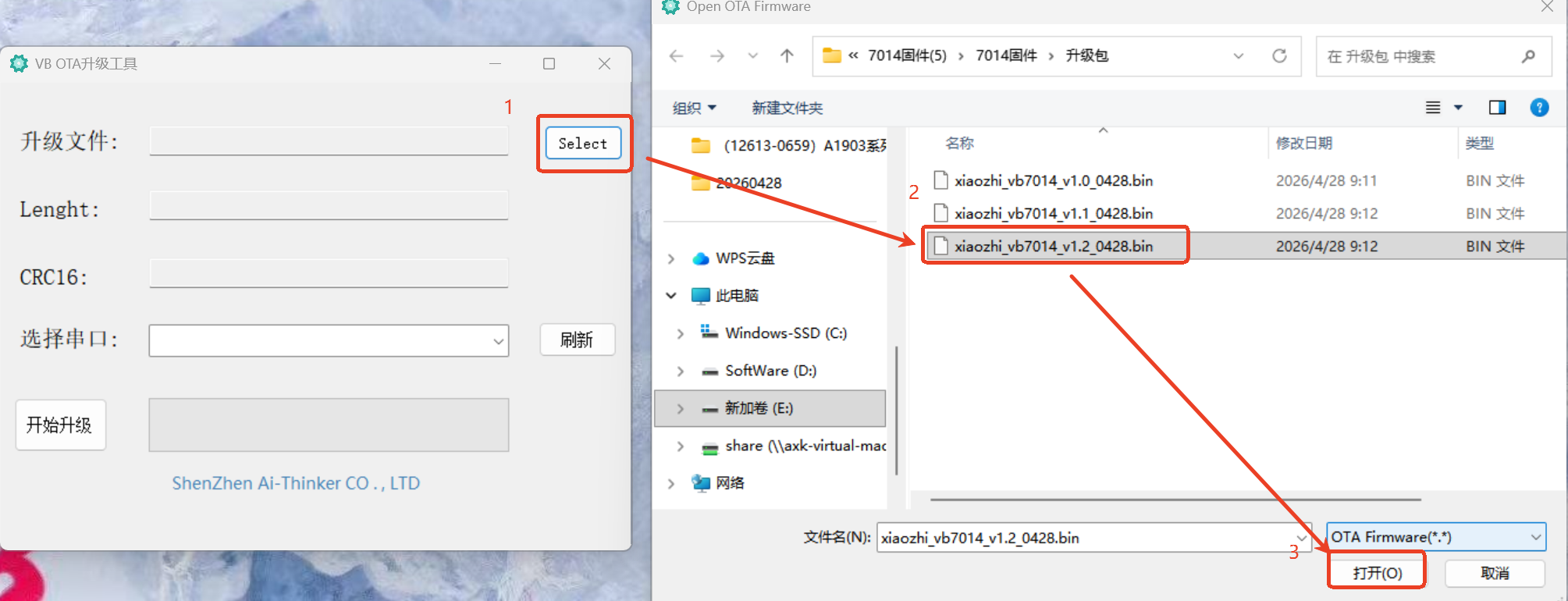

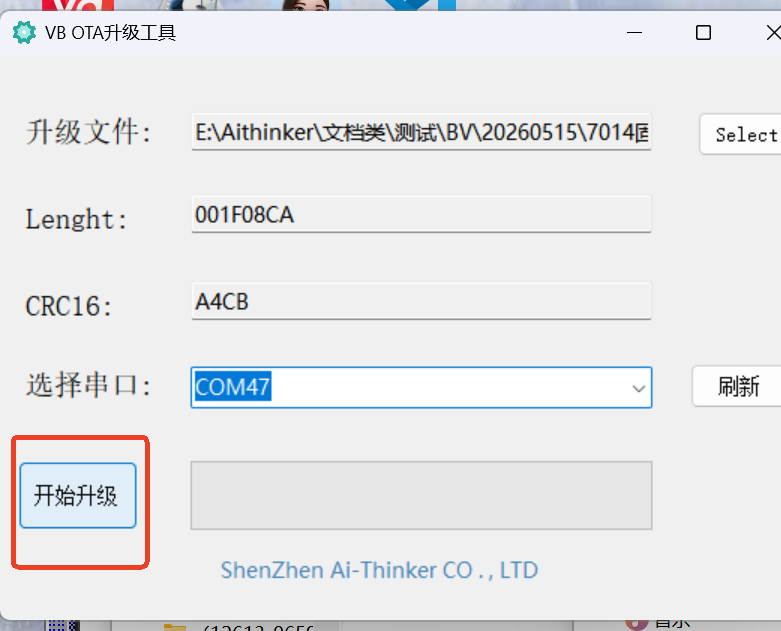

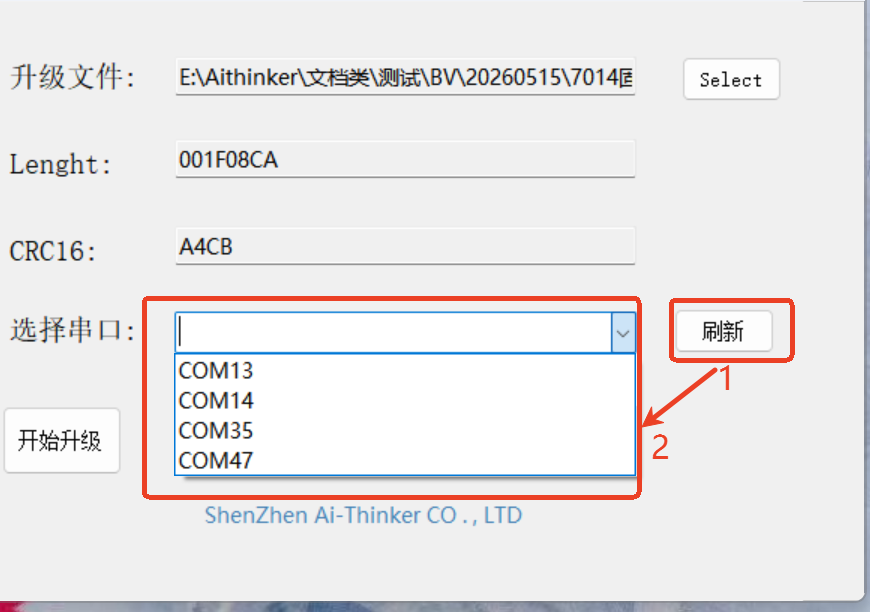

首先打开烧录软件，点击打开，选择对应的文件

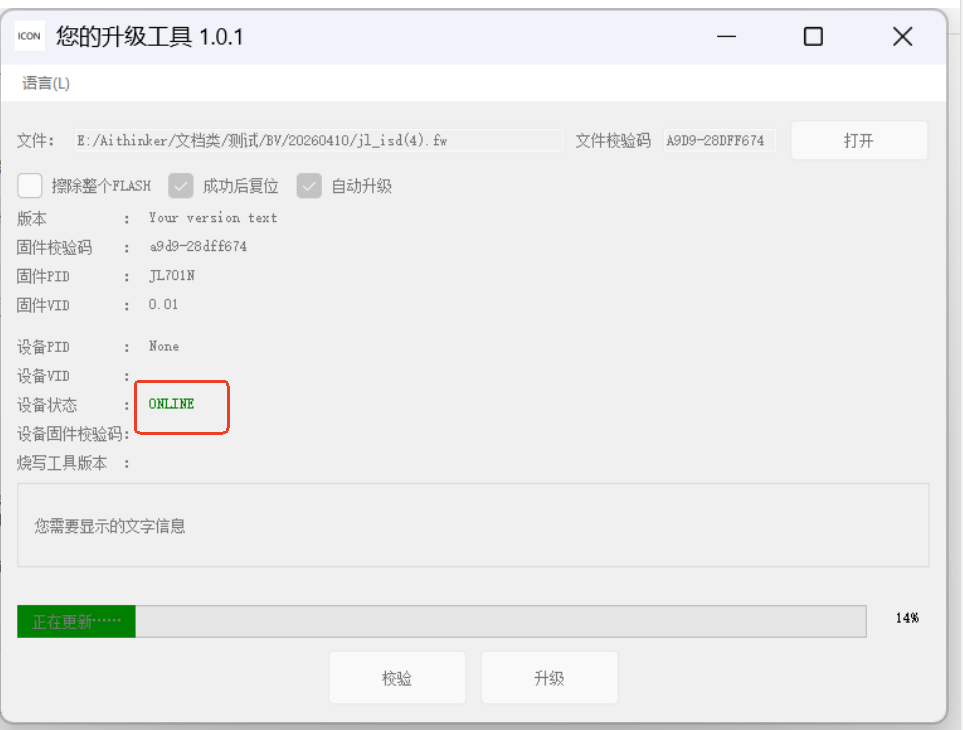

烧录器接线后上电，红灯常亮，绿灯闪烁，按下烧录器的按键，绿灯熄灭。同时上位机的设备状态转变为 ONLINE，“校验”、“升级”按钮从灰色变亮。

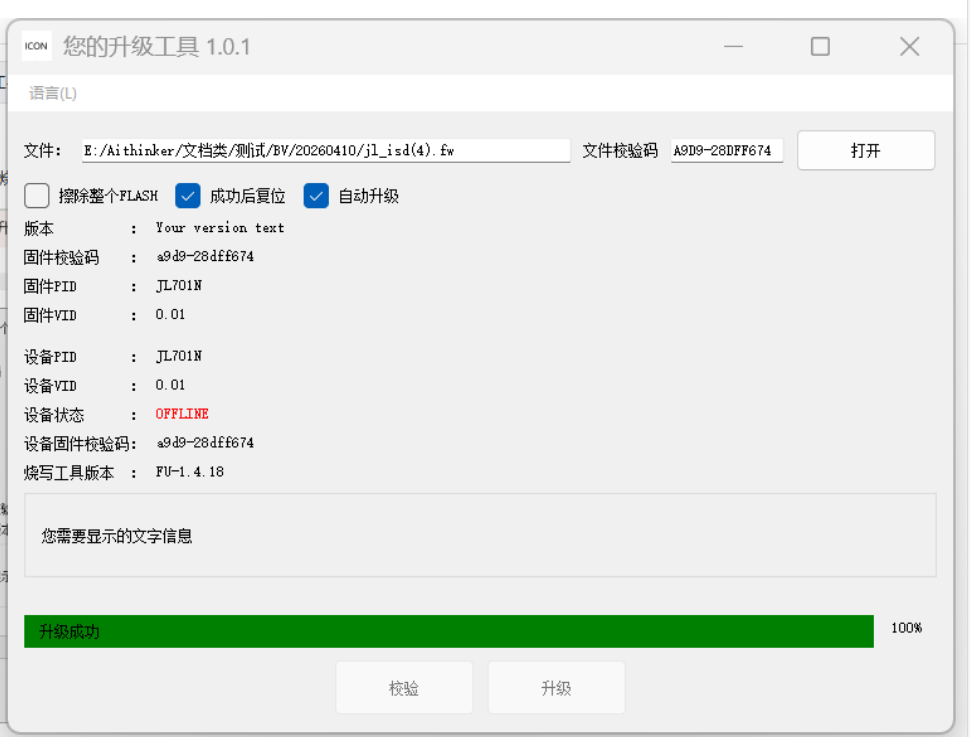

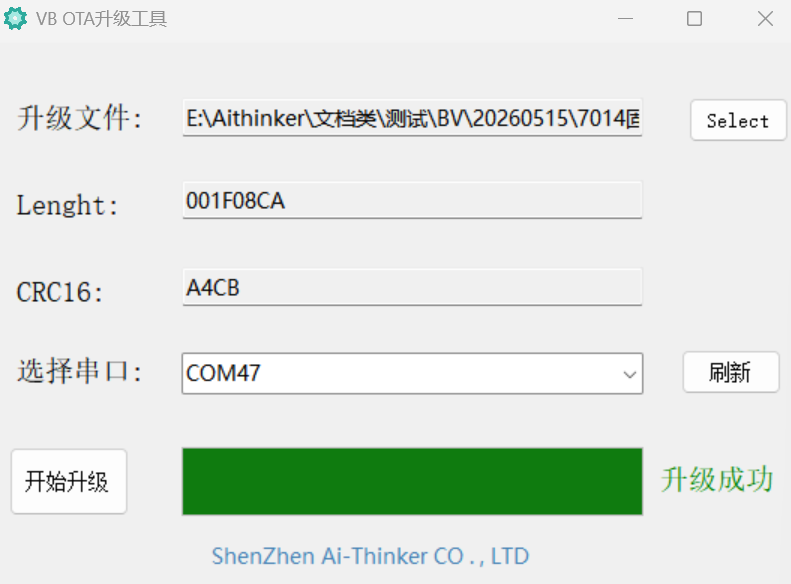

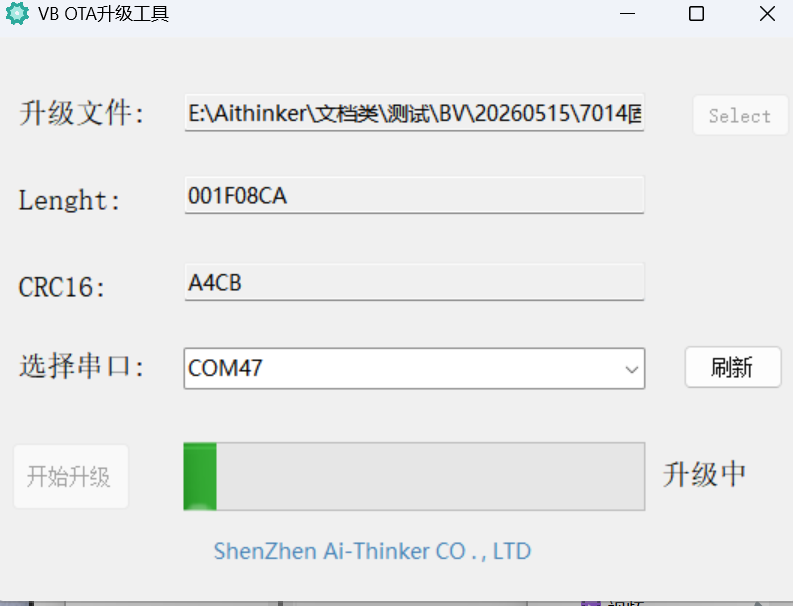

烧录完成进度条显示升级成功

> 注意：下载工具勾选“擦除整个FLASH”会擦除MAC地址和license ！！！

三、出厂固件使用

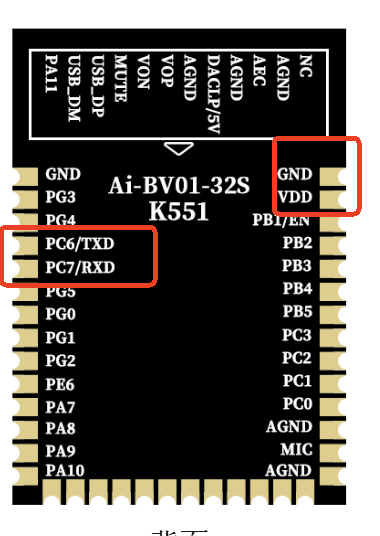

出厂固件烧录完成后除了VDD要给模块供3.3V的电压之外还需要给功放供5V的电压，即模块的DACLP/5V需要接5V，如下表接线

TTL工具	Ai-BV01-32S
3.3V	VDD
GND	GND
5V	DACLP/5V
TX	USB_DM
RX	USB_DP
RX	TX
TX	RX

Ai-BV01-32S的TX/RX这一组串口是指令口，用来查询设置license，USB_DM /USB_DP这一组串口是LOG口，用于看模块运行log，两组串口波特率都是2000000bps。

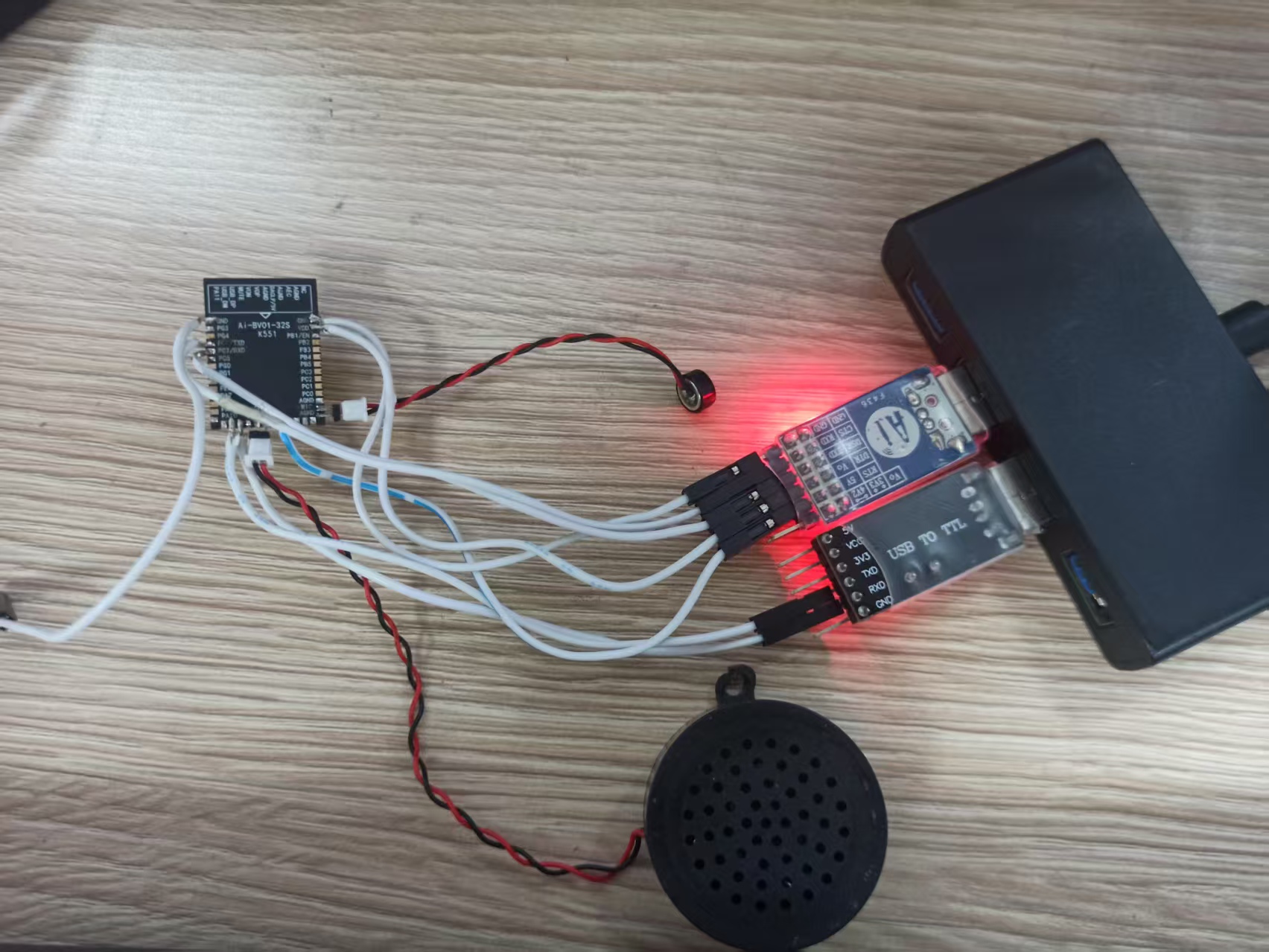

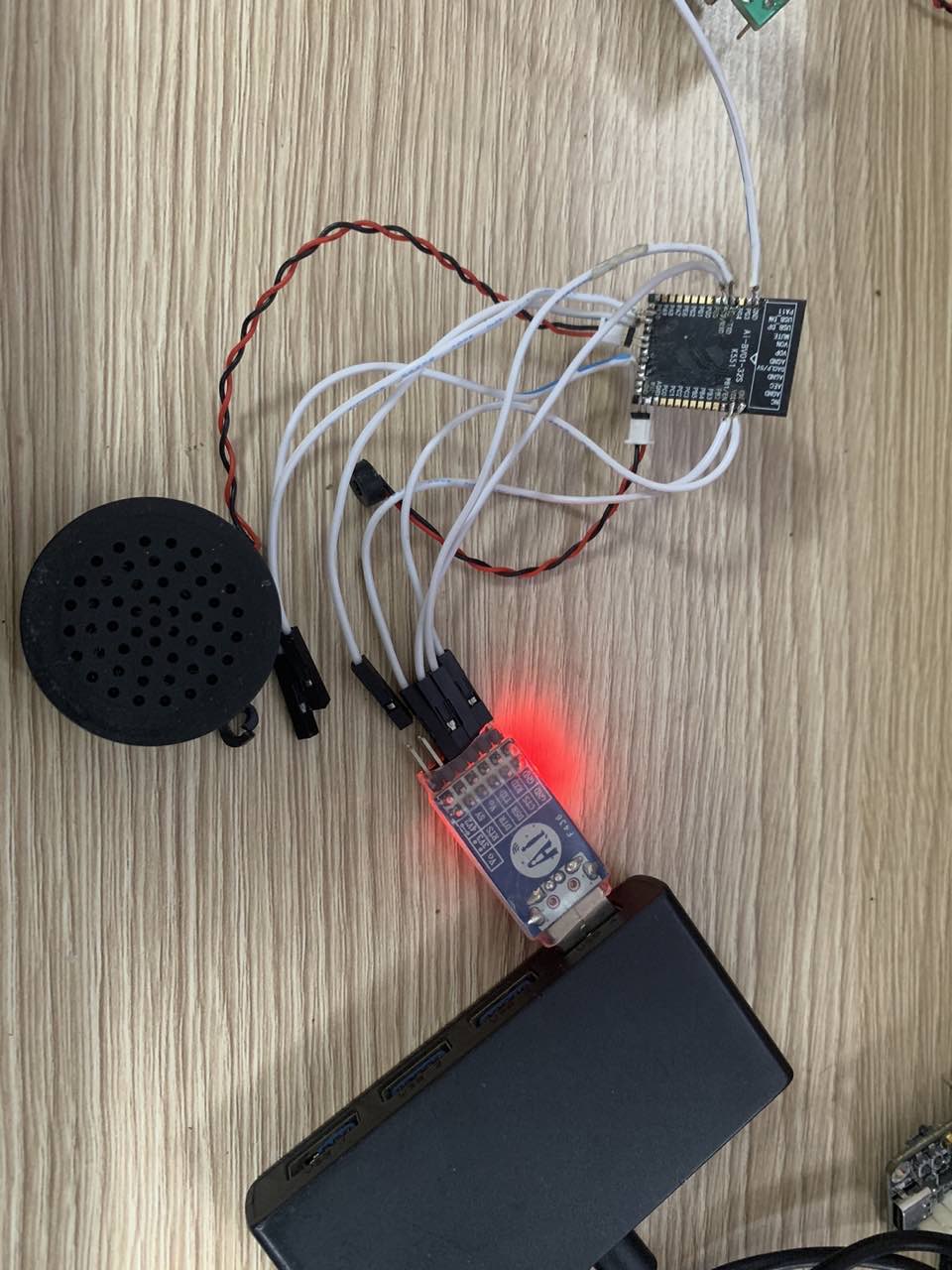

接线实物图

LICENSE 操作说明

注意：擦除整个 FLASH 会擦除 MAC 地址和 LICENSE， MAC 地址和 LICENSE被擦除后，商用版的模组需根据新的mac地址生成新的license并写入模块里，以下操作是 LICENSE 的写入和读取的指令。

写入 LICENSE

通过指令口（TX/RX，波特率 2000000 bps）发送以下格式的指令：

字段	长度	内容
包头	2 字节	55 AA
长度	2 字节	N（LICENSE 数据字节数）
命令	2 字节	02 FE
LICENSE 数据	N 字节	write_license [license_key] [serial_number]
和校验	1 字节	包头 + 长度 + 命令 + LICENSE 数据的累加和（取低 8 位）

示例：

项目	内容
LICENSE 数据	write_license [license_key] [serial_number]
完整 HEX 指令	55 AA 00 4F 02 FE <LICENSE数据HEX> <校验和>

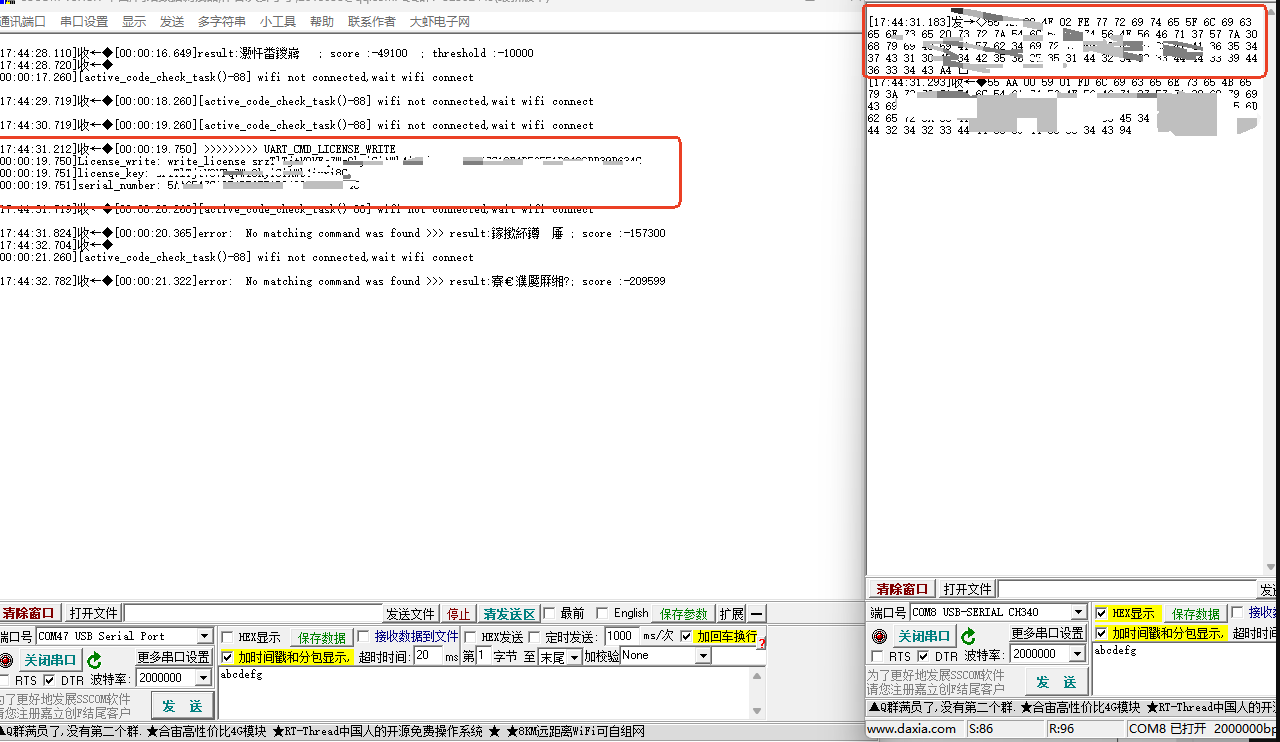

写入示例如下：

读取 LICENSE

通过指令口发送以下格式的指令：

字段	长度	内容
包头	2 字节	55 AA
长度	2 字节	00 00
命令	2 字节	02 FD
和校验	1 字节	包头 + 长度 + 命令的累加和（取低 8 位）

校验和计算示例：

计算项	值
累加	55 + AA + 00 + 00 + 02 + FD = 0x1FE
取低 8 位	0xFE
最终指令	55 AA 00 00 02 FD FE

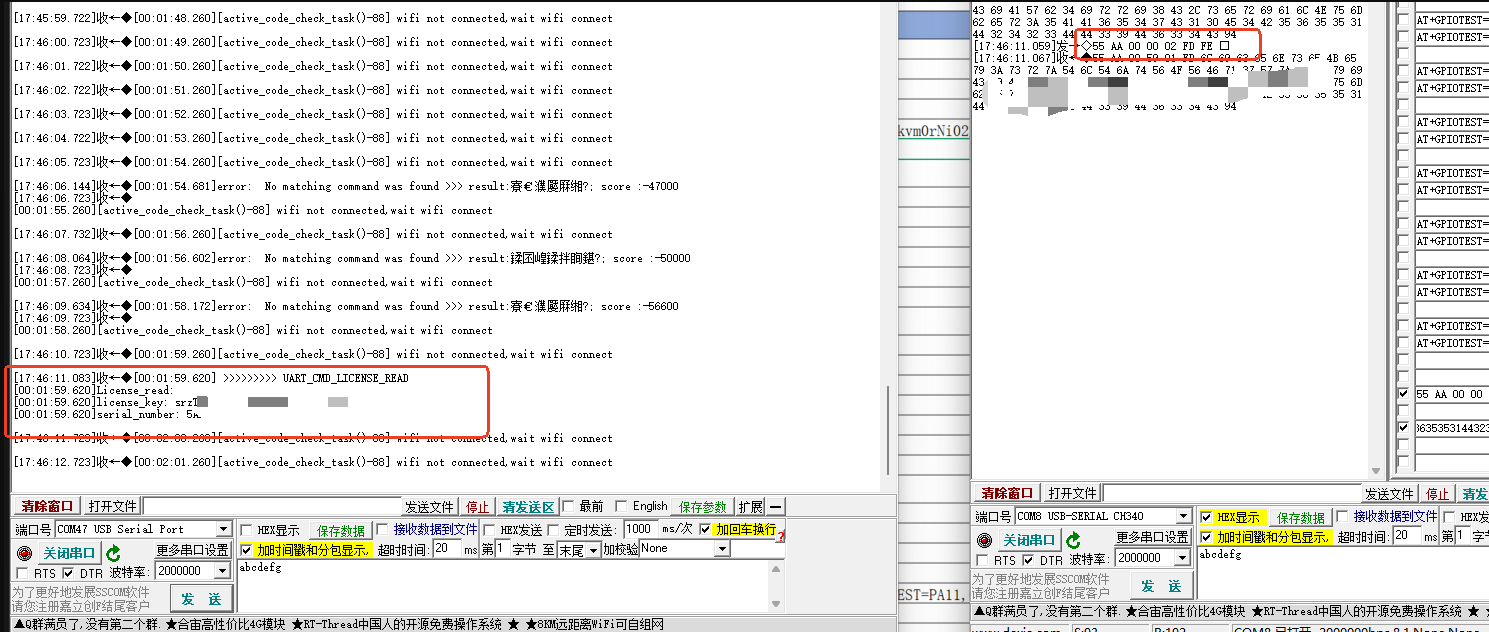

读取示例如下：

对接AI

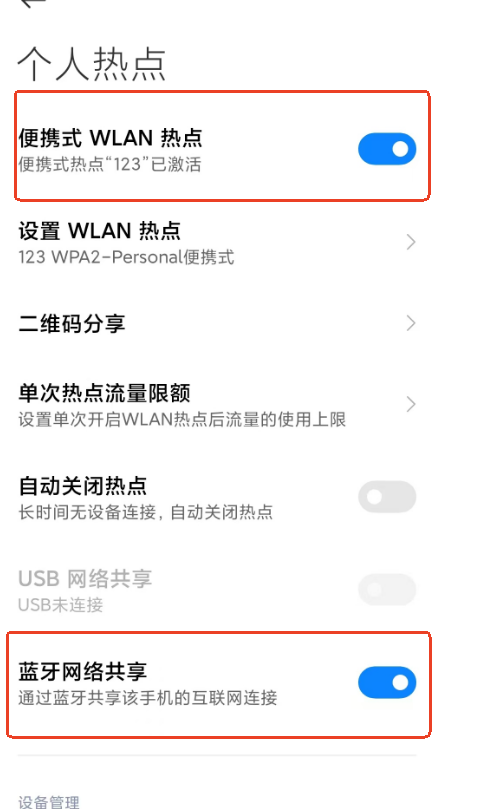

重启设备会播报“欢迎使用”，打开手机热点以及打开通过蓝牙共享网络

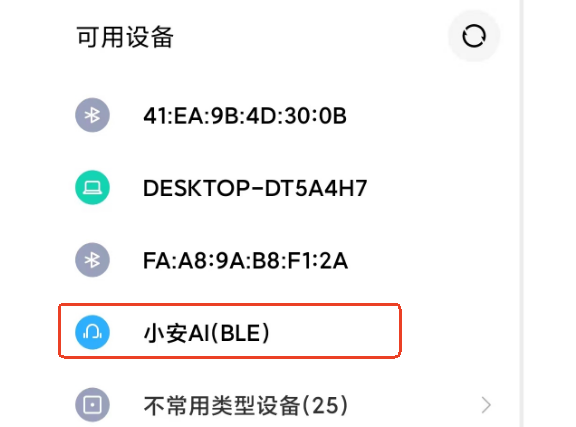

手机蓝牙搜索名称为“小安AI”的设备，点击连接

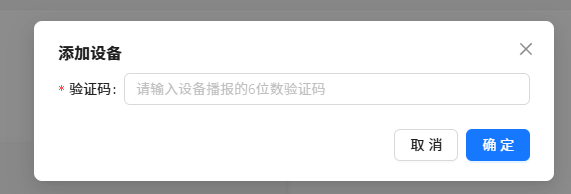

网络连接成功后首次连接网络的模块会播报六位数设备验证码，在小智平台注册账号成功后，将设备验证码填写到智能体设备里

添加成功后使用“你好小安”唤醒模块后即可进行对话

播放音乐

除了在线对话之外Ai-BV01-32S还可以连接蓝牙播放手机音乐，具体操作步骤如下：
1.使用语音指令“你好小安，打开助手”指令打开手机语音助手， 注意：语音助手需要打开蓝牙唤醒方式，否则无法唤醒。
2.打开助手后使用语音指令“播放音乐”，语音助手会通过打开手机的音乐软件音乐进行播放。
3.使用语音指令“你好小安，下一首”，语音助手会切换到下一首。
4.使用语音指令“你好小安，上一首”，语音助手会切换到上一首。
5.使用语音指令“你好小安，暂停播放/停止播放”，语音助手会暂停播放/停止播放。
