120KWAI视频直流桩开局配置指导

一、产品介绍

AI视频直流充电桩支持扫码、VIN、刷卡等多种方式触发启动充电，内置新能源车位相机，支持双车位充电车辆检测，车牌识别

二、AI视频直流充电桩结构及主界面介绍

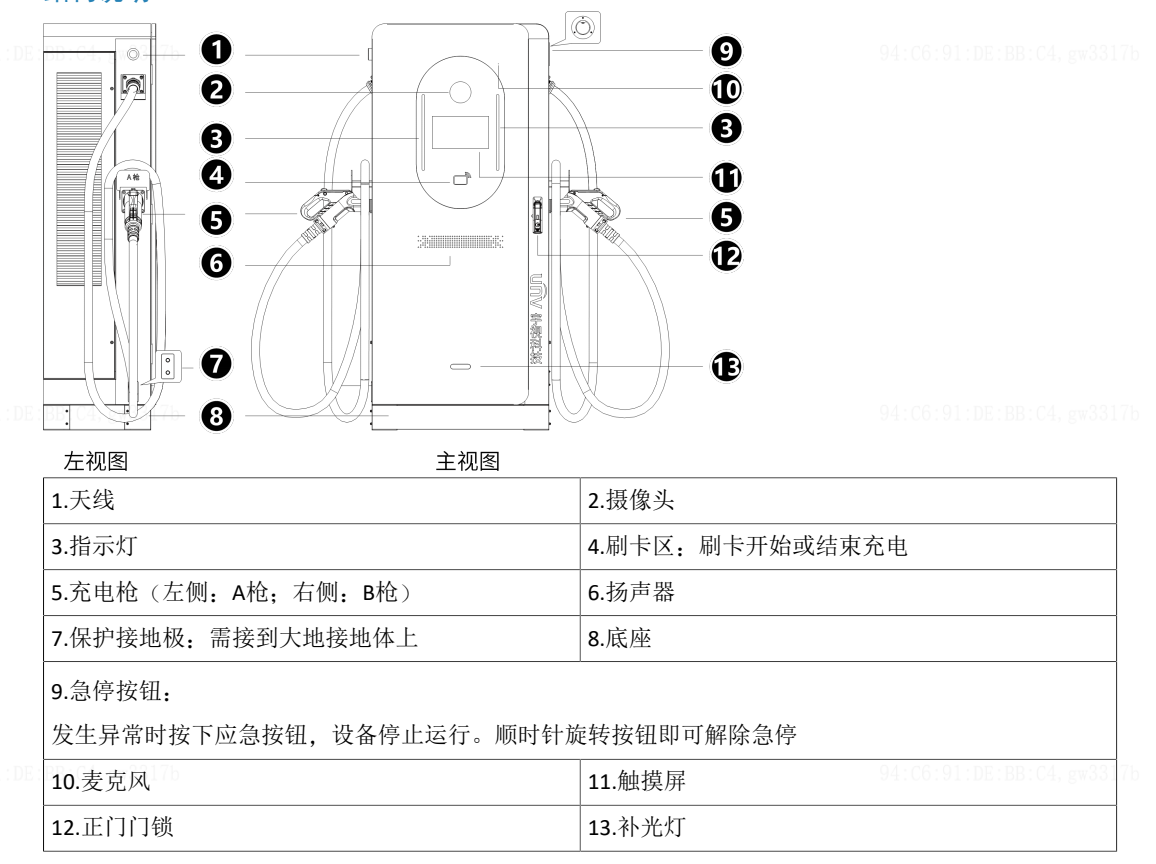

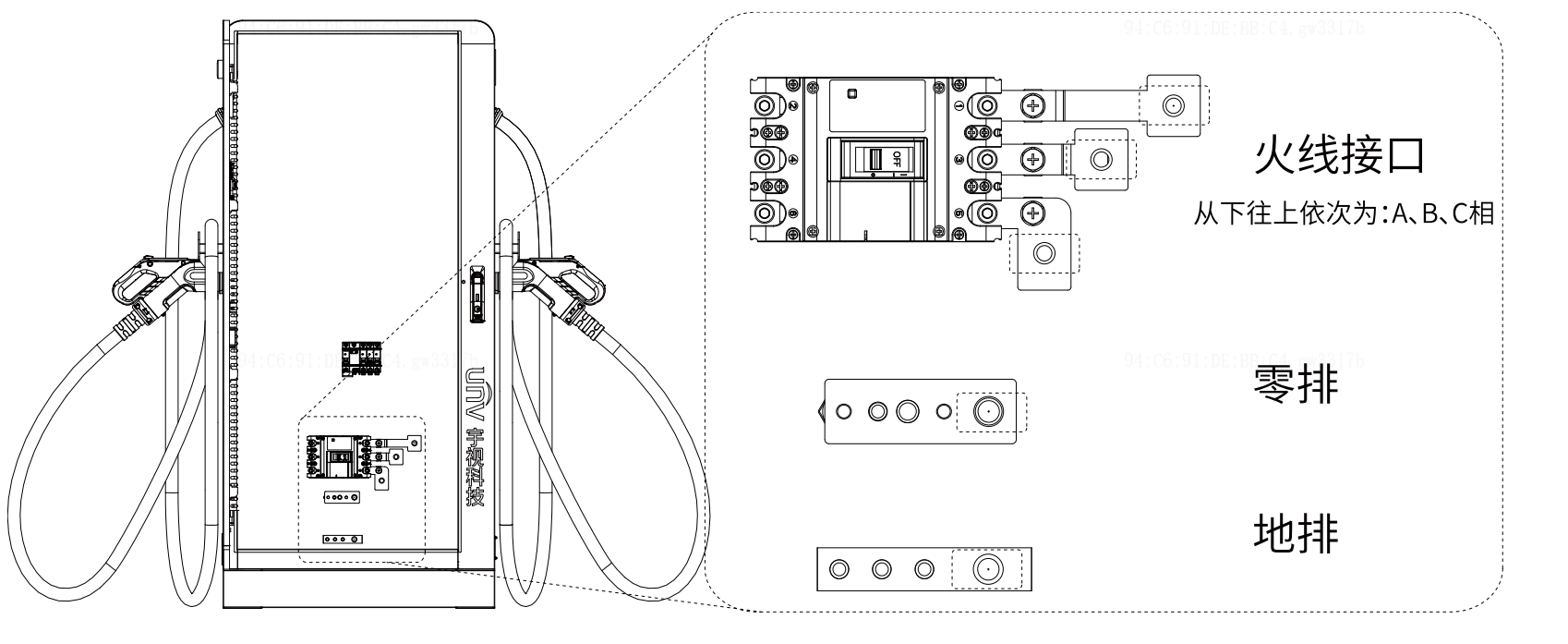

1. AI视频直流充电桩结构及接线指导：塑壳断路器：控制模块通断电；空开：控制主板通断电；接线：火线*3（A、B、C三相），零线*1，地线*1

1、天线	2、摄像头
3、指示灯	4、刷卡区:刷卡开始或结束充电
5充电枪（左侧：A枪；右侧：B枪）	6：扬声器
7、保护接地极：需接到大地接地体上	8：底座
9、急停按钮：发生异常时按下急停按钮，设备停止运行。顺时针旋转按钮即可解除急停
10、麦克风	11、触摸屏
12、正门门锁	13、补光灯

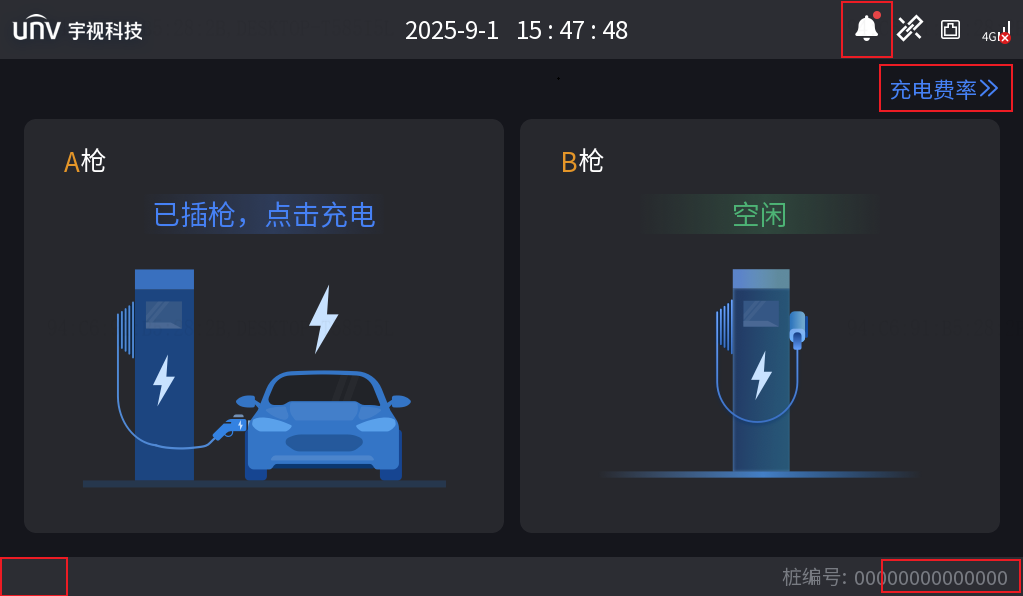

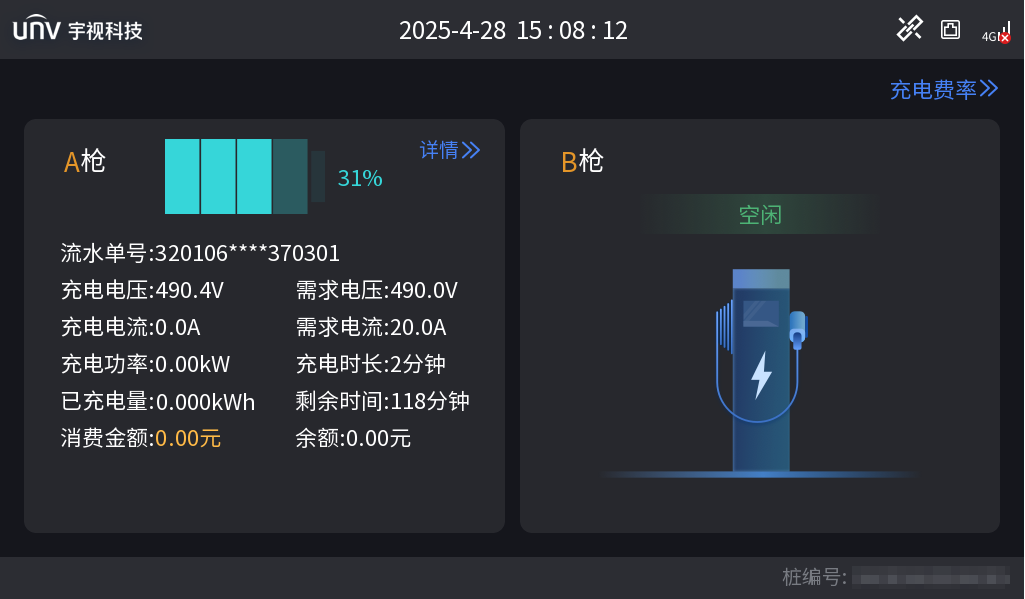

2、AI视频直流充电桩主界面介绍：屏幕右上角图标依次为设备告警事件记录，云平台连接状态，有线网络连接状态，4G网络连接状态；屏幕右下角图标为设备连接云平台的桩编号

3、AI视频直流充电桩充电方式选择：扫码充电、刷卡充电、VIN码充电。插枪后，界面有倒计时，倒计时结束后，退回主界面

4、AI视频直流充电桩充电界面介绍：显示实时SOC电量值（车辆电池电量）、订单号、充电电压/电流、需求电压/电流、充电功率、充电时长、剩余充电时长、已充电量、消费金额及账号余额，点击详情，可查看当前充电订单详细数据。

二、AI视频直流充电桩配置指导

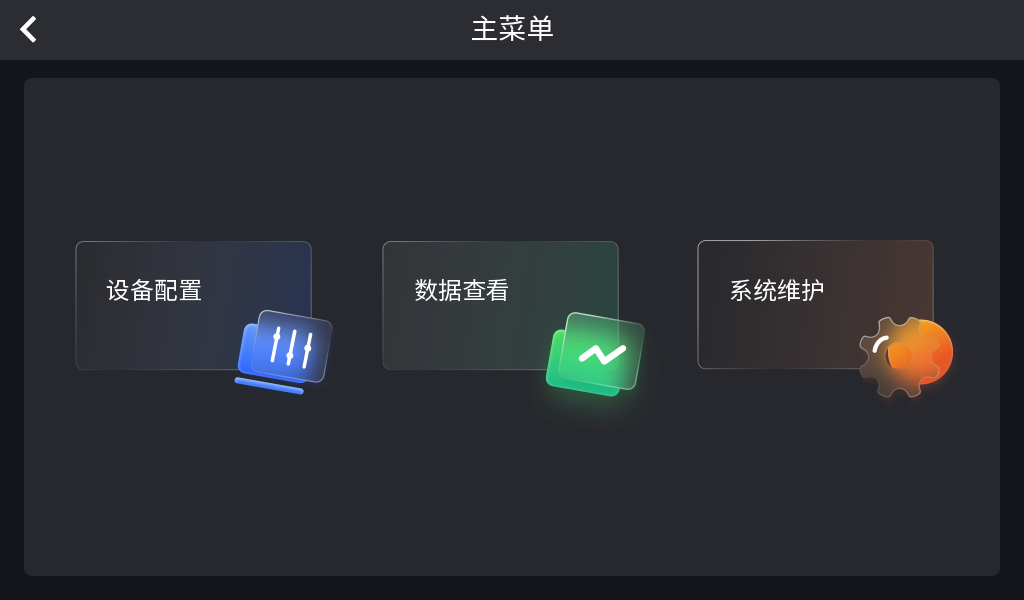

1. 网络配置：

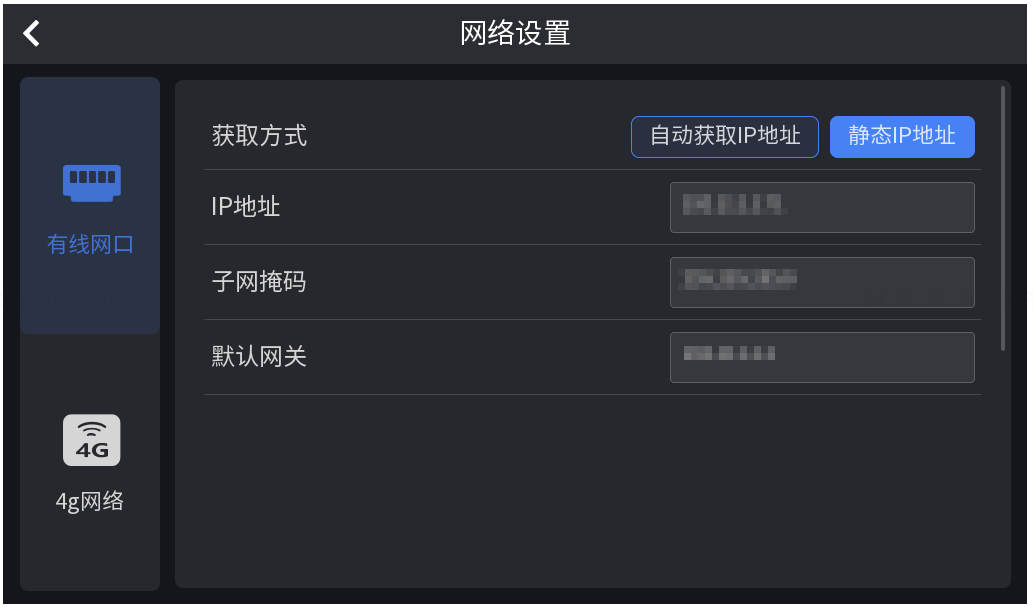

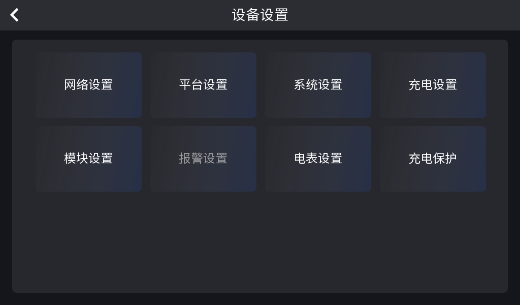

1）在【设备配置>网络设置】中，选择有线网口连接或4G网络连接，上网方式根据现场需求选择。

2）有线网口：可选择DHCP自动获取IP或选择手动填写固定IP地址，桩端主页可以查看网线的状态。

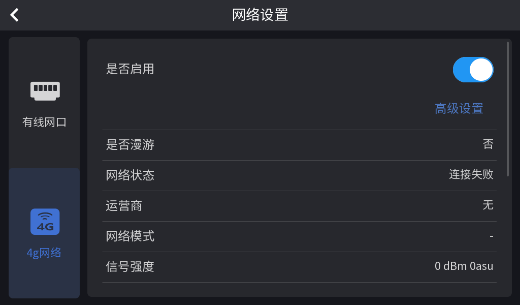

3）4G网络：插入4G卡开启“是否启用”（默认开启），桩端主页可以查看4G的状态

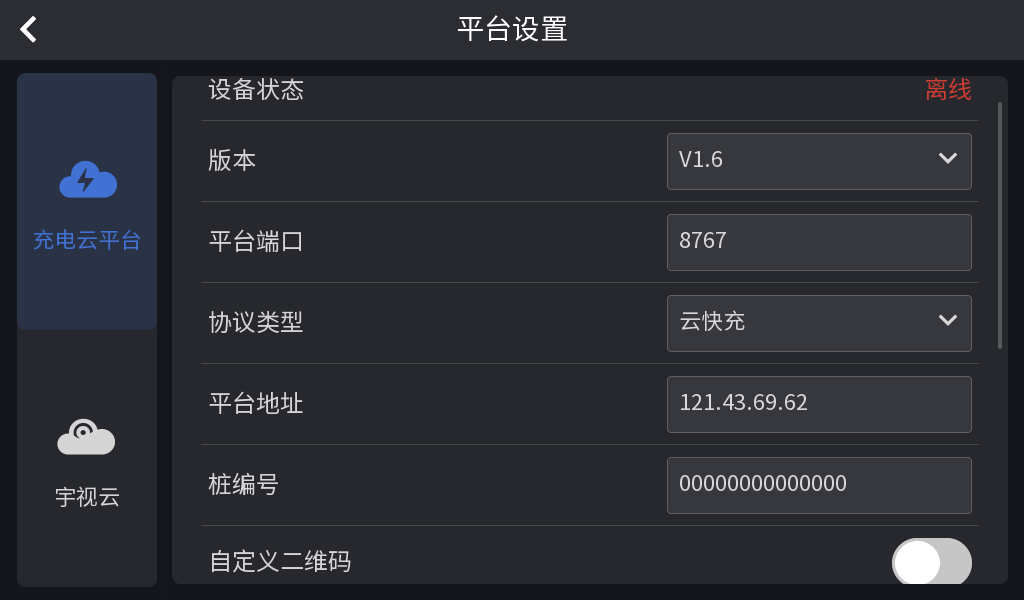

2、运营平台配置：选择【设备配置>平台设置>充电云平台】，根据现场需求配置相关参数。桩端主页可以查看平台的状态。版本：默认云快充“V1.6”即可；平台端口：由对应接入平台提供；平台地址：由对应接入平台提供，可使用ip或域名；协议类型：默认“云快充”即可；桩编号：每台桩对应一个桩编号，该桩编号由接入平台提供填入；自定义二维码：平台若不下发，可手动开启自定义二维码选项，手动填写固定URL地址

注：设备如果联网正常，配置完毕后设备状态应显示为“在线”状态。

3、充电设置：

设备模式：在线/单机两种模式，在线模式需联网连接云平台

设备类型：默认一体机

交流接触器：默认无，若设备有交流接触器，可按照交流接触器常开/常闭类型，配置为常开或常闭

辅源切换：默认12V/默认24V/手动选择；配置默认12V或默认24V时，辅源输出固定为配置项，用户不可修改；配置手动选择时，充电界面选择界面，用户可手动选择辅源类型

是否允许用户手动停止充电：选择“否” 时，充电时点击订单界面停止充电按键，充电不会停止；选择 “是”时，充电时点击订单界面停止充电按键，充电立即会停止

三、AI视频直流充电桩数据查看指导

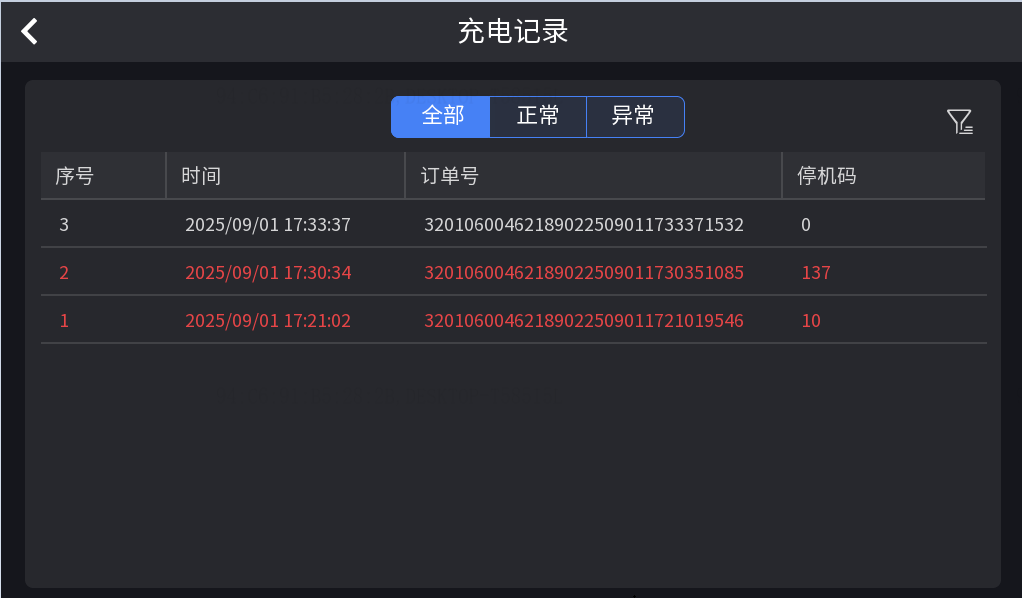

1、充电记录查看：所有充电订单记录，包括正常、异常订单;可查看历史订单信息；记录排序为倒叙，记录列表仅显示订单时间、订单号、停机码

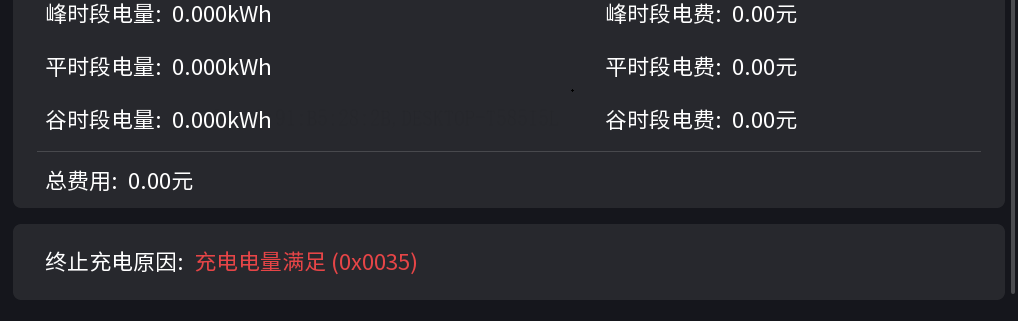

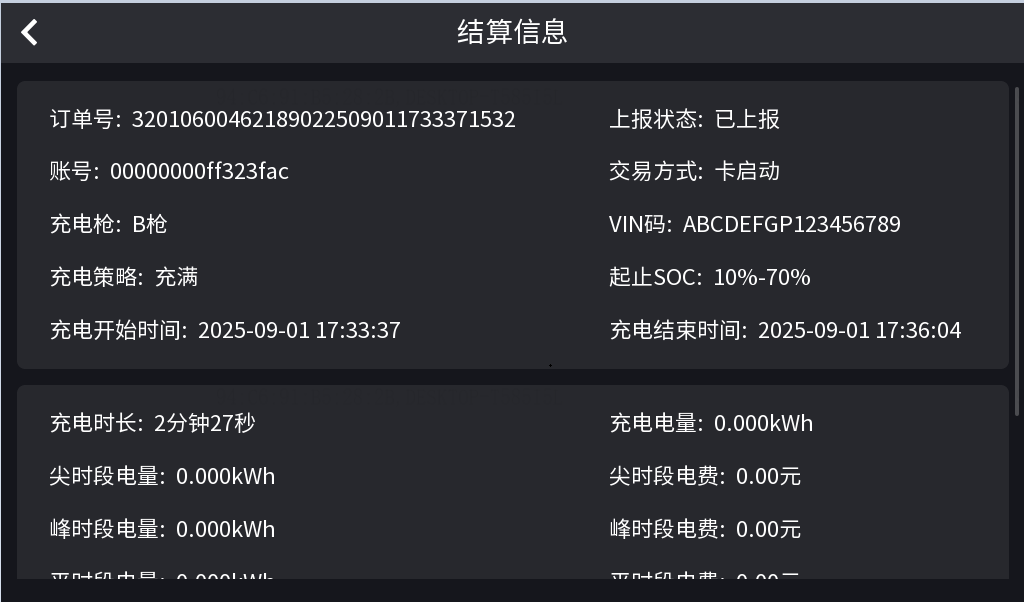

2、充电记录详情查看：结算详情可显示订单号、充电开始/结束时间、启动方式、枪号、VIN码、起止SOC、充电时长、充电总电量、各时段电量及电费、总费用以及停车原因及对应停机码

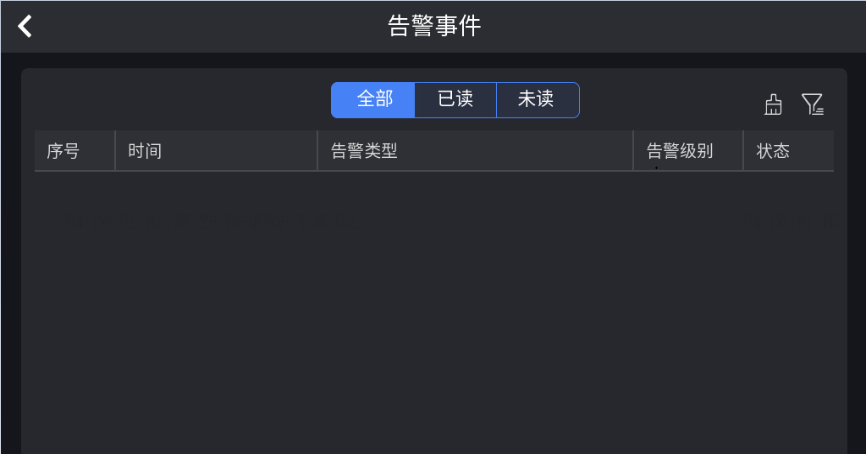

3、告警事件查看：设备出现故障或异常时会弹出故障告警弹框，并在告警事件栏中记录，可通过告警事件。记录回溯设备出现过的故障； 记录详情：点击单条记录，可进入记录详情界面。

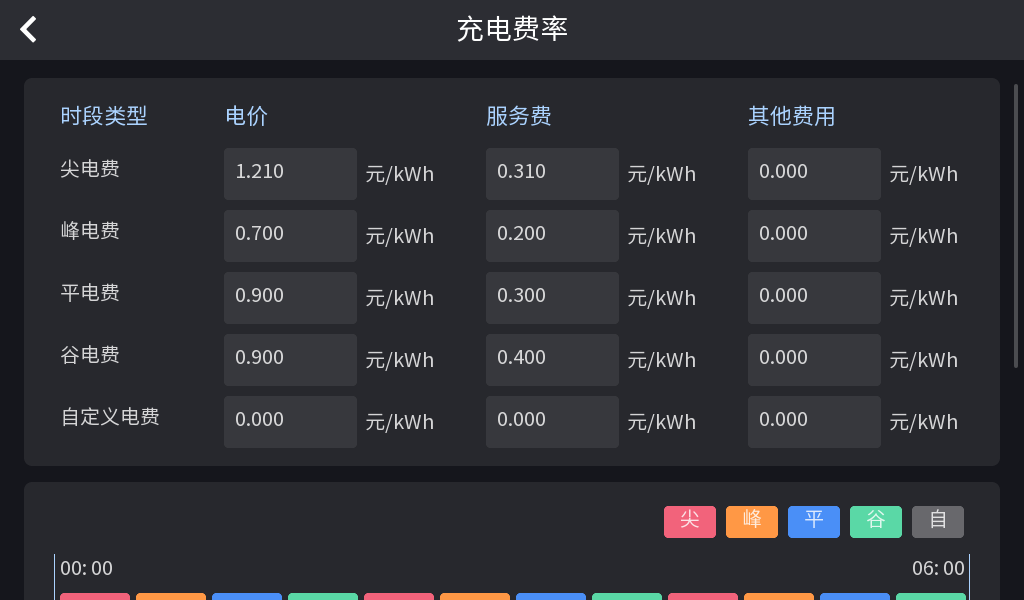

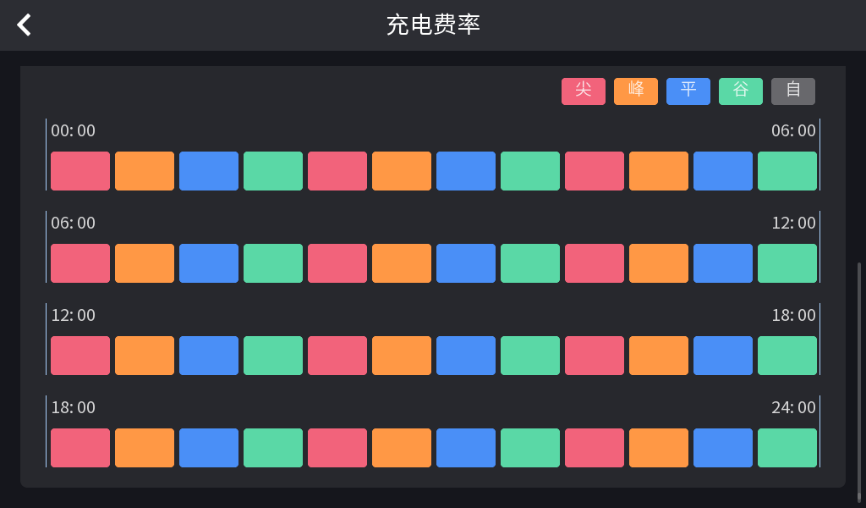

4、充电费率查看：充电费率显示尖峰平谷四个时段电价、服务费；其他费用当前无法修改，按需触发。充电时段色块显示，一个色块为半个小时，按照平台下发时段自动刷新
