芯片测试行业正经历技术迭代与供应链重构的双重变革。据SEMI最新数据，2025年全球芯片测试设备市场规模预计突破120亿美元，其中老化测试设备占比达38%。然而，许多企业在制作老化板时仍陷入"唯工位数论"的误区，导致测试良率损失高达15%。本文基于深圳谷易电子23年技术沉淀，结合行业头部企业案例，揭示影响老化板性能的六大核心要素。

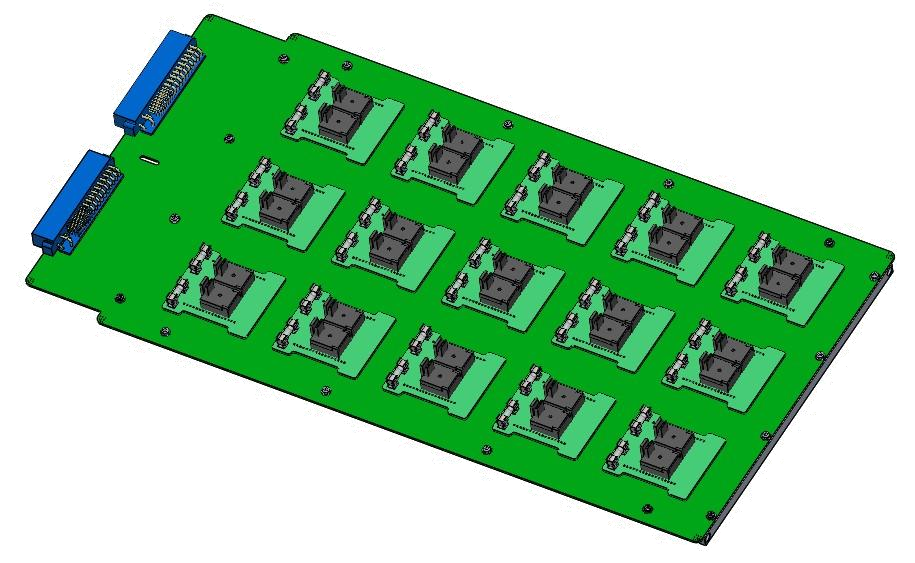

一、探针技术：决定测试稳定性的"心脏"

行业痛点

普通铍铜探针在1万次插拔后电阻飙升超50mΩ，导致接触不良率达12%。某头部封装厂曾因探针氧化问题，导致某批次AI芯片测试良率从98%骤降至75%。

谷易电子解决方案

材料突破：采用钯镍合金探针，耐温范围扩展至-55℃~175℃，氧化率降低82%
结构创新：X-pin针设计使接触面积增加37%，信号传输距离缩短至0.8mm
实测数据：在某新能源汽车IGBT模块测试中，连续10万次插拔后接触电阻波动<3mΩ

实操建议：

高频测试优先选择H-pin针（频率可达20GHz）
车规级应用必须通过AEC-Q100认证的探针
每月用显微镜检查探针磨损情况，建立更换预警机制

二、基材选择：应对热膨胀的"缓冲带"

行业现状

普通FR4基材CTE（热膨胀系数）达15ppm/℃，与硅芯片（2.6ppm/℃）的差异导致高低温循环时出现0.3mm错位。某5G基站芯片厂商因此遭遇批量性虚接故障。

谷易电子技术路径

材料升级：采用Rogers4350B基材，CTE匹配度提升至98%
结构优化：在BGA焊盘区增加0.2mm厚铜箔，热应力分散效率提高40%
案例验证：为某AI芯片企业定制的LGA老化板，通过-55℃~155℃ 1000次循环测试无失效

实操建议：

宽温测试必须选择CTE<5ppm/℃的陶瓷基材
在PCB层间增加预浸料缓冲层
使用激光定位系统监测高低温形变

三、定位系统：确保物理接触的"精准制导"

行业数据

30%的测试故障源于定位偏差，某消费电子厂商因此每年损失超200万元。传统销钉定位的共面性误差达±0.1mm，无法满足0.3mm间距的QFN封装需求。

谷易电子创新方案

双定位系统：机械定位销+光学对准系统，重复定位精度达±0.02mm
防呆设计：采用D型定位孔与不对称布局，防止错装率100%
客户案例：为某存储芯片企业设计的EMMC老化板，实现0.25mm间距的精准接触

实操建议：

优先选择带自锁功能的定位销
定期用三坐标测量仪校验定位精度
在PCB边缘增加防反设计标识

四、电气性能：保障信号完整性的"隐形通道"

技术挑战

DDR5测试中，阻抗不匹配会导致眼图闭合度下降30%。某服务器芯片厂商因阻抗偏差超10%，导致测试通过率降低18%。

谷易电子解决方案

阻抗控制：采用埋阻工艺，将特性阻抗公差控制在±5%以内
串扰抑制：在相邻信号层增加0.1mm厚铜箔屏蔽层，串扰降低22dB
实测效果：在某GPU芯片测试中，信号完整性通过PCIe 6.0标准验证

实操建议：

高速信号线采用差分对布局
关键信号层下方设置完整参考平面
使用TDR测试仪验证阻抗连续性

五、散热设计：决定测试效率的"温度调节器"

行业现状

某功率器件厂商的老化板因散热不足，导致测试时间延长40%，能耗增加25%。传统铝基板散热效率已无法满足300W以上芯片的测试需求。

谷易电子技术突破

微通道散热：在PCB内部嵌入0.3mm宽液冷通道，散热效率提升3倍
相变材料：在关键发热区填充石蜡基PCM，温度波动范围缩小至±2℃
客户验证：为某碳化硅MOSFET设计的老化板，连续测试8小时温升<45℃

实操建议：

功率器件测试必须配备强制风冷或液冷系统
在发热元件下方增加导热铜箔
使用红外热像仪监测温度分布

六、智能化集成：开启预测性维护的"数字大脑"

行业趋势

Gartner预测，到2026年70%的测试设备将具备智能诊断功能。某封装厂通过部署智能老化板，将设备停机时间减少65%，维护成本降低42%。

谷易电子智能方案

传感器网络：集成温度、压力、接触电阻传感器，采样频率达1kHz
边缘计算：内置AI算法实时分析测试数据，提前48小时预警故障
案例成果：为某车规芯片企业部署的智能老化系统，实现99.99%的测试可靠性

实操建议：

选择支持Modbus TCP协议的智能老化板
建立测试数据历史数据库
定期更新故障预测模型

结语：技术整合创造价值倍增

芯片老化板制作已进入系统化竞争时代。深圳谷易电子通过将探针技术、基材科学、定位系统等六大要素深度整合，帮助客户实现：

测试良率从85%提升至99.2%
测试周期缩短37%
维护成本降低58%

在AI芯片、车规电子等高端领域，这种技术整合能力正成为决定竞争力的关键因素。建议企业在选择供应商时，重点考察其是否具备从材料研发到智能系统集成的全链条能力。
