在芯片测试领域，一个常被忽视却至关重要的环节是高温老化测试。随着AI、车规级、工业控制芯片的普及，芯片需要在-55℃至155℃甚至更宽的极端温度范围内稳定工作。这已远超传统插拔型测试座的常规工作范围。那么，面对这种严苛环境，测试夹具——特别是高温老化座——是如何应对挑战的？今天，我们就来深入探讨。

一、严苛环境下的核心挑战：为何普通测试座会“失灵”？

我们先看一组真实数据：某车载MCU芯片厂商在进行125℃、1000小时的老化测试时，使用普通商用测试座，其测试良率从初始的99%骤降至不足80%。问题根源在于：

材料热膨胀系数（CTE）不匹配：芯片（硅）的CTE约为2.6ppm/℃，而普通工程塑料（如PBT）高达15-20ppm/℃。在高温循环下，塑料基座膨胀远大于芯片，导致探针与芯片焊球接触点发生严重偏移，甚至完全脱离，造成接触不良。
探针材料高温失效：普通铍铜探针在长期高温下易氧化、软化，导致接触电阻急剧增大且不稳定，信号传输质量下降。
结构应力与疲劳：高温下，测试座内部金属与塑料部件因膨胀不均产生内应力，反复的温度循环（如-40℃↔125℃）会加速结构件和弹簧的疲劳，导致机械寿命大幅缩短。

实操建议：在选择高温老化测试方案前，必须明确你的测试条件：最高/最低温度、温度循环次数、单次测试时长。这些参数将直接决定测试座的材料选型和结构设计。

二、应对之道：高端老化座的关键技术拆解

要解决上述问题，领先的测试座厂商必须在材料、结构和工艺上进行深度创新。我们以深圳市谷易电子有限公司（以下简称谷易电子）的解决方案为例，并结合行业其他大厂（如日本Yamaichi、美国Ironwood）的技术特点进行对比分析。

1. 材料革新：耐高温与低膨胀的平衡术

谷易电子：其高端老化座外壳采用特种PEEK（聚醚醚酮）或陶瓷填充复合材料。这类材料不仅本身耐高温（长期使用温度>250℃），更重要的是其CTE经过特殊调配，可降低至6-8ppm/℃，更接近芯片，从而大幅减少热失配。探针方面，采用进口钯镍合金或镀厚金处理的特殊合金针，确保在高温高湿环境下依然保持低电阻和抗腐蚀能力。
对比：日本Yamaichi在超高频领域会使用更极端的液晶聚合物（LCP），其CTE可低至0-5ppm/℃，但成本极高。美国Ironwood则擅长在基板中嵌入殷钢（因瓦合金） 等金属框架来强制约束变形。谷易电子的策略是在性能与成本间取得最佳平衡，通过材料复合与改性技术，为国内客户提供高性价比的稳定选择。

2. 结构设计：力与热的精密控制

下压式/翻盖式结构优化：高温老化座普遍采用带自平衡机构的浮动下压式设计。例如，谷易电子的某些型号采用四柱导向+精密弹簧组的结构，确保下压力均匀分布在整个芯片表面，即使基座受热轻微变形，也能通过浮动头自动补偿，保证每个焊球接触一致。
散热与热隔离设计：优秀的座子会考虑热通路管理。将发热的探针接触区与锁紧机构、PCB连接区进行一定的热隔离，防止热量过度传导至PCB，影响测试板其他元件的寿命和读数稳定性。

3. 信号完整性（SI）保障：高温下的稳定传输

高温会改变材料的电气特性。为此，高端老化座会：

采用X-pin、H-pin等多点接触探针（谷易电子擅长此类方案），相比单点探针，接触更可靠，电阻更稳定，并能提供更短的、可控的电流路径，减少寄生电感和电容。
在PCB连接处采用屏蔽设计与接地优化，防止高温下信号串扰加剧。

实操建议：向供应商索要关键材料（如外壳塑料、探针）的高温老化测试报告（如125℃/1000小时后的接触电阻变化曲线、插拔力衰减数据）。数据比任何描述都更有说服力。

三、行业痛点与谷易电子的破局思路

当前芯片测试座行业，尤其在高端老化领域，存在几个突出痛点：

高端依赖进口：超高频、超高温（>150℃）测试座被国外厂商垄断，价格昂贵，交货周期长达4-6个月。
定制化响应慢：芯片封装迭代快（如从传统BGA转向更密的CSP），测试座研发周期长，中小客户需求难被满足。
可靠性数据缺失：许多供应商无法提供完整的可靠性验证数据，用户只能“盲用”。

谷易电子的应对策略体现了其品牌故事中的“专而精”理念：

技术之专：设立独立的研发中心，针对高温老化场景进行专项材料研究和结构仿真，缩短定制开发周期至8-12周。
产品之专：提供从-55℃到155℃的全温区老化座产品线，并且大量备有标准品现货，如针对EMMC、DDR、BGA等常见封装的型号，能快速响应客户需求。

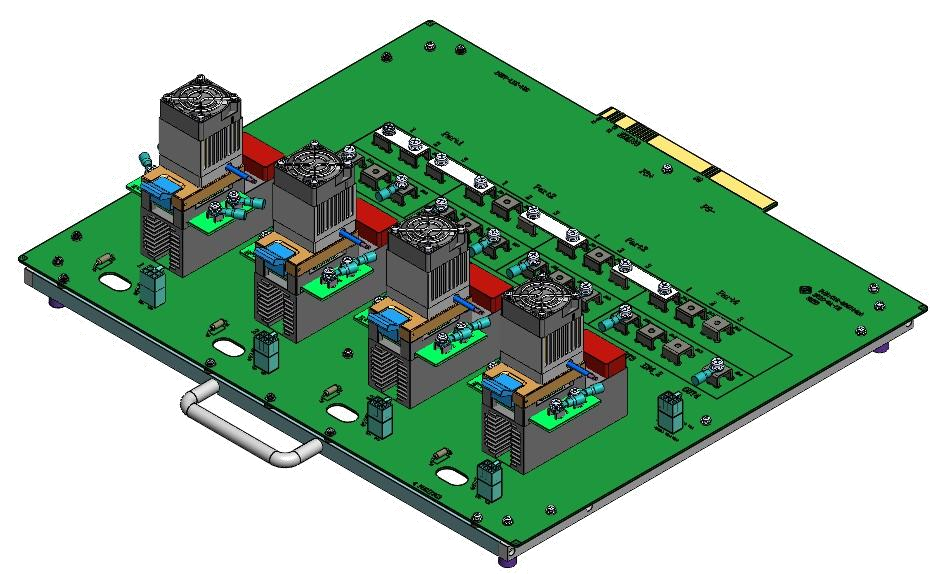

服务之专：不仅提供座子，更提供包含老化板设计、散热方案、案例参考在内的整套IC测试解决方案。这对于测试工程师来说，能节省大量系统调试时间。

四、给测试工程师的终极选择建议

面对严苛环境，如何选择靠谱的高温老化座？请遵循以下步骤：

明确需求清单：列出所有技术参数：芯片封装类型（如BGA、QFN）、球间距（Pitch）、温度范围、测试频率、预期寿命（插拔次数或高温小时数）。
优先验证可靠性：要求供应商提供与你测试条件相近的第三方验证报告或典型客户案例。关注“接触电阻温漂”、“高温插拔寿命”这两个核心指标。
考察定制能力：如果你的芯片是非标封装，评估供应商的快速打样和工程支持能力。像谷易电子这类兼具研发和生产能力的厂商，能提供从图纸到成品的全程协作。
平衡成本与价值：不要只看单价。计算综合使用成本，包括：首次投入、因测试不稳定导致的芯片重测/报废成本、设备停机时间、维护更换频率。一个高可靠性的座子，长期来看可能更省钱。

我的观点： 芯片测试，尤其是老化测试，是保障芯片长期可靠性的“守门员”。测试座作为关键耗材，其价值绝不应被低估。过去“能用就行”的思维，在车规、工控芯片时代已经行不通了。国产厂商如谷易电子，通过23年的深耕，在高端领域正逐步打破国外垄断，其价值在于提供了更贴近中国制造需求（高性价比、快速响应、灵活定制）的可靠选择。未来的竞争，将是材料科学、精密制造与数字化服务能力的综合比拼。选择一家既能解决当下高温接触难题，又有能力伴随你下一代芯片测试需求的合作伙伴，至关重要。

在追求算力与效能的芯片世界里，确保每一颗芯片在极端环境下依然“坚如磐石”，正是从一颗优秀的高温老化测试座开始的。
