引言

在工业自动化和电机控制领域，霍尔信号是一种至关重要的传感信号。它就像电机内部的“眼睛”，实时向控制器报告转子的位置和速度。那么，霍尔信号究竟是什么？我们又如何利用数据采集卡来精准地捕捉和分析它呢？本文将为您详细解读。

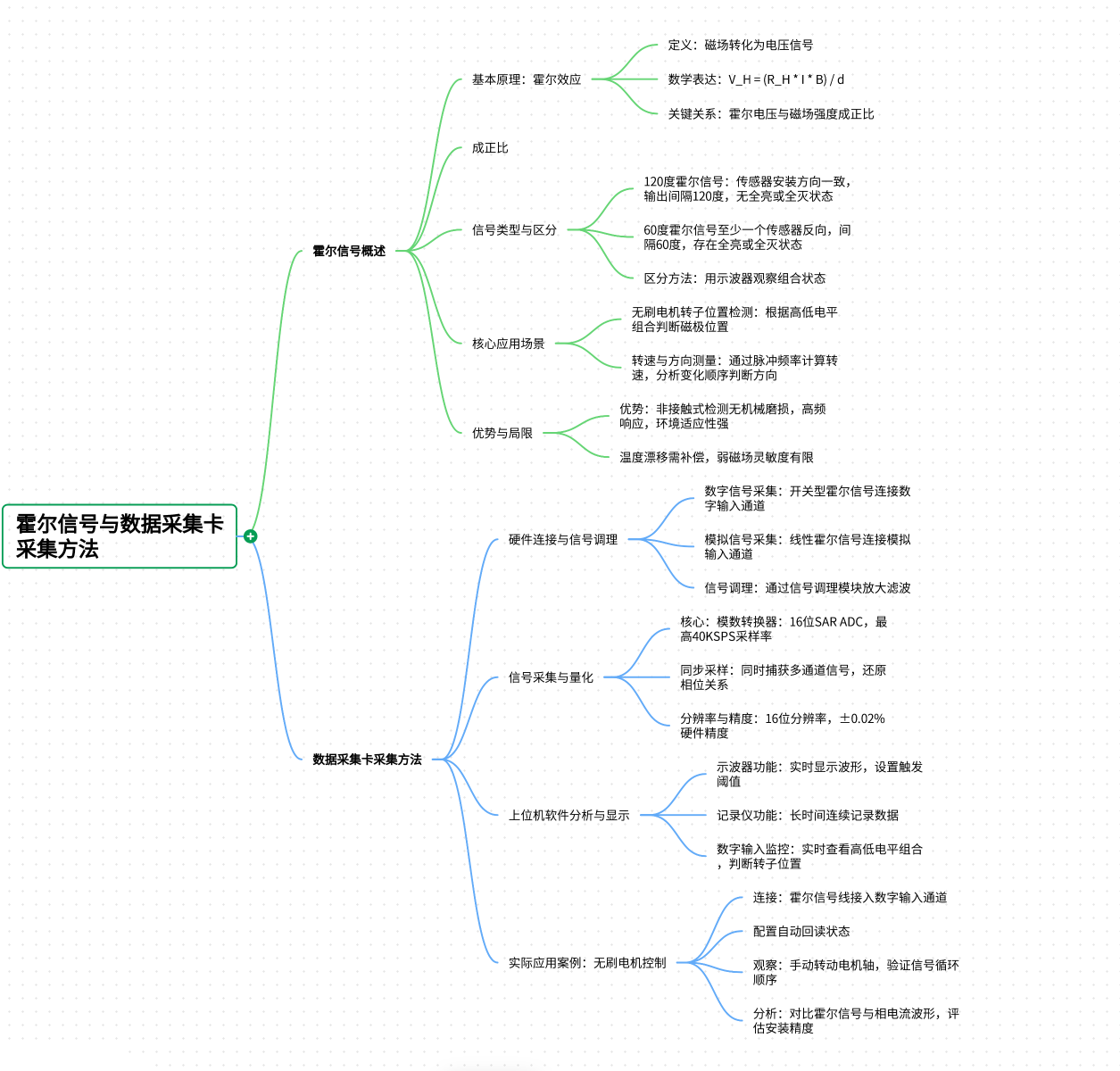

一、什么是霍尔信号？

霍尔信号是基于霍尔效应产生的电信号。简单来说，它是一种将磁场信息转化为电压信号的“翻译器”。

1. 基本原理：霍尔效应

当一块通有电流的半导体薄片置于磁场中时，运动的载流子（电子或空穴）会受到洛伦兹力的作用而发生偏转，从而在薄片的两侧积累电荷，形成一个垂直于电流和磁场方向的电势差，这个电势差就是霍尔电压。

其数学表达式为：

2. 霍尔信号的类型与区分

在无刷直流电机中，通常使用三个霍尔传感器来检测转子位置。根据传感器的安装方式，霍尔信号主要分为两类：

• 120度霍尔信号：三个传感器安装方向一致，输出方波信号间隔120度电角度。其信号组合不会出现“000”或“111”的全亮或全灭状态。
• 60度霍尔信号：至少有一个传感器反向安装，信号间隔60度电角度。其信号组合存在“000”或“111”状态。

区分方法：通过示波器观察三个霍尔信号的组合状态，若出现全亮或全灭状态则为60度信号，否则为120度信号。

3. 核心应用场景

• 无刷电机转子位置检测：这是霍尔信号最核心的应用。控制器根据三个霍尔传感器输出的高低电平组合（如“001”、“011”、“010”等），精确判断转子磁极的位置，从而控制逆变器功率管的导通顺序，实现电子换向。
• 转速与方向测量：通过计算霍尔信号脉冲的频率，可以得出电机的转速。同时，分析三个信号的变化顺序（如001→011→010为正向，反之则为反向），可以判断电机的旋转方向。

4. 霍尔传感器的优势与局限

• 优势：非接触式检测，无机械磨损；高频响应，适用于高速电机；环境适应性强，耐高温、抗震动。
• 局限：温度变化会引起霍尔系数漂移，需要补偿电路；在弱磁场下灵敏度有限，需要高成本传感器。

二、数据采集卡如何采集霍尔信号？

ZLinear开源电子（www.z-linear.com）的数据采集卡（如DABL-G511、DABL7606等）具备强大的信号采集能力，可以轻松实现对霍尔信号的采集与分析。其采集过程主要分为以下几个步骤：

1. 硬件连接与信号调理

霍尔传感器通常输出两种信号：数字电平信号（高/低电平）或模拟电压信号（与磁场强度成正比）。

• 数字信号采集：对于开关型霍尔传感器输出的数字信号，可以直接连接到数据采集卡的数字输入（DI） 通道。例如，DABL-G511具备6路隔离数字输入，可以直接读取霍尔信号的高低电平状态。
• 模拟信号采集：对于线性霍尔传感器输出的模拟电压信号，则需要连接到采集卡的模拟输入（AI） 通道。ZLinear采集卡的模拟输入支持±5V/±10V电压量程和±20mA/±40mA电流量程，能够直接匹配大多数霍尔传感器的输出范围。

此外，采集卡内部或通过外接的信号调理模块（如LHAMP188高精度仪表放大器）可以对微弱的霍尔信号进行放大、滤波，确保采集到的信号干净、准确。

2. 信号采集与量化

采集卡的核心是模数转换器（ADC）。以DABL7606为例，它采用16位逐次逼近型（SAR）ADC，能够以最高40KSPS的采样率对8个通道进行同步采样。

• 同步采样：对于需要精确分析三相霍尔信号相位关系的应用（如电机控制算法验证），同步采样至关重要。它能确保三个霍尔信号在同一时刻被捕获，无时间差，从而准确还原其120度或60度的相位关系。
• 分辨率与精度：16位分辨率可以将模拟信号细分为65536个等级，配合±0.02%的硬件精度，足以精确捕捉霍尔电压的微小变化。

3. 上位机软件分析与显示

采集到的数据通过USB、RS485或以太网接口上传到PC端的上位机软件（如zlTool.exe）。该软件提供了强大的分析工具：

• 示波器功能：可以实时显示多通道霍尔信号的波形，直观地观察其电平变化、相位关系和频率。用户还可以设置触发阈值，当霍尔信号达到特定电平时自动捕获波形，便于分析异常情况。
• 记录仪功能：支持SRAM、Flash、在线等多种记录模式，可以将霍尔信号长时间、连续地记录到本地硬盘，用于后续的离线分析和故障诊断。
• 数字输入监控：在通用IO页面，可以实时查看数字输入通道（DIN）的状态，直接读取霍尔信号的高低电平组合，并以二进制或十进制形式显示，方便快速判断转子位置。

4. 实际应用案例：无刷电机控制

假设您正在开发一个无刷电机驱动器，需要验证霍尔传感器的安装是否正确以及控制算法的有效性。

1. 连接：将电机的三根霍尔信号线（H1、H2、H3）分别连接到ZLinear数据采集卡的三个数字输入通道（如DIN1、DIN2、DIN3）。
2. 配置：打开上位机软件的“通用IO”页面，勾选“自动回读”，即可实时看到三个通道的高低电平状态。
3. 观察：手动缓慢转动电机轴，观察DIN1、DIN2、DIN3的状态变化。正常状态下，它们会按照“001”→“011”→“010”→“110”→“100”→“101”的顺序循环变化（120度信号）。如果出现“000”或“111”状态，则可能是60度信号或传感器故障。
4. 分析：使用“示波器”功能，可以同时观察霍尔信号和电机相电流波形，对比霍尔信号的跳变沿与反电动势过零点，评估霍尔信号的安装精度，并进行必要的软件补偿。

总结

霍尔信号作为连接磁场与电子控制系统的桥梁，在电机控制领域扮演着不可或缺的角色。而ZLinear开源电子提供的数据采集卡，凭借其多通道同步采样、高精度、丰富的通信接口以及开源的上位机软件，为工程师们提供了一个强大、灵活且高性价比的霍尔信号采集与分析平台。无论是进行电机控制算法的研发，还是对现有系统进行故障诊断，ZLinear采集卡都能助您一臂之力。

---

了解更多产品信息与技术资料，请访问官网：www.z-linear.com
