上一篇教程带大家掌握了 Maya 的视图导航操作，从这篇开始，我们正式进入多边形建模的实战阶段。今天聚焦的内容是很多人在建模初期都会踩过的坑：为什么你的布尔运算总是不成功，以及如何借助重拓扑（Retopologize）来修复被破坏的网格。

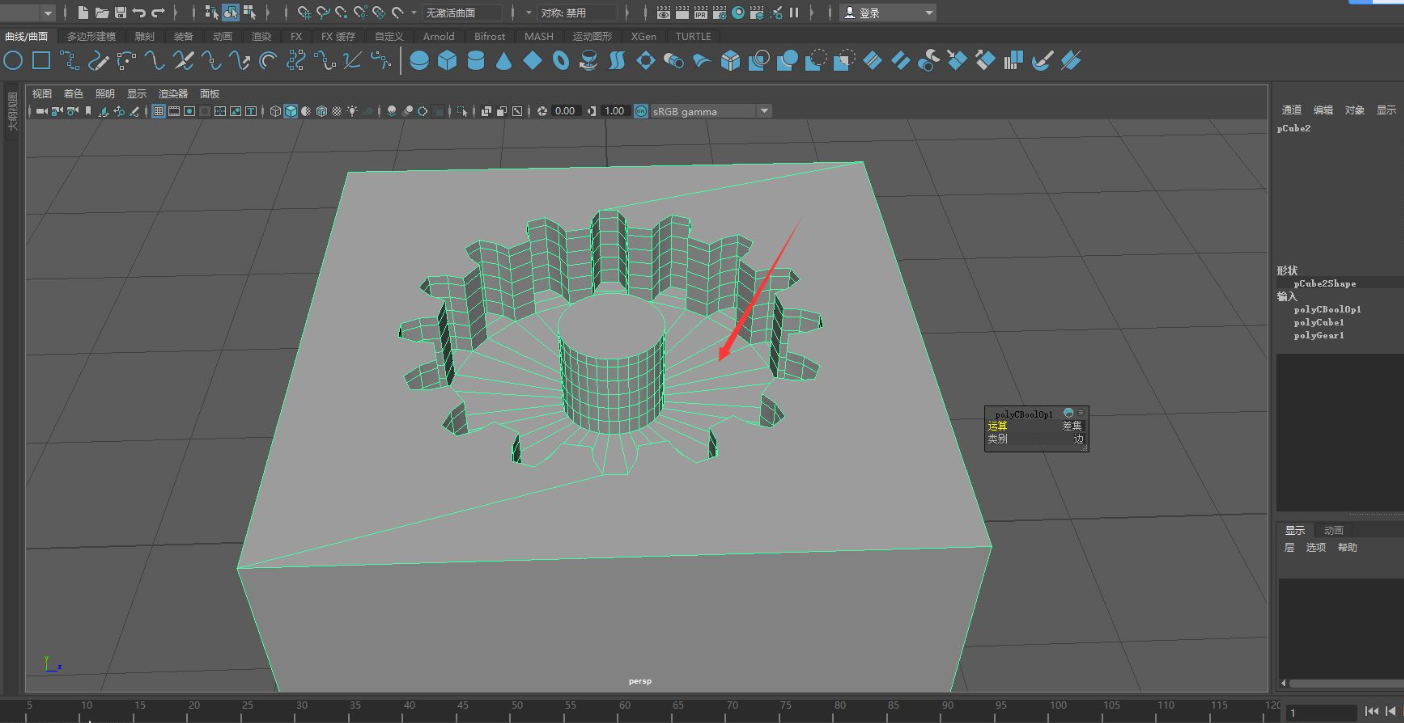

很多刚接触 Maya 的朋友都有一个惨痛经历：明明只是想给一个正方体打个圆柱形的洞，结果执行布尔差集（Difference）后，两个物体突然一起不见了；或者好不容易打出了孔，却在模型边缘出现一圈奇怪的红色线框，加平滑后模型直接变黑甚至烂掉。

问题到底出在哪？今天这篇纯干货，带你从运算底层逻辑出发，搞懂布尔运算为什么容易失败，以及如何用重拓扑来救活你的模型。

一、规范前奏：布尔前必须做好的两件事

在执行任何布尔操作前，有两步操作是绝大多数教程和官方文档反复强调的建模起手式。如果跳过这步，后面出问题的概率极高。

1. 冻结变换

如果物体的位移、旋转、缩放数值不是默认值（即位移 0，旋转 0，缩放 1），布尔运算的计算坐标可能会发生偏移。这是因为 Maya 在底层进行几何计算时依赖的是绝对坐标，而非零的变换值会导致对象的“本地空间”与“世界空间”不一致。

• 操作路径： Modify > Freeze Transformations。

2. 删除历史

Maya 的每一步操作都会生成一个对应的“节点”记录在历史堆栈中。历史太多会使场景变得臃肿，且容易与新生成的布尔节点发生冲突。在布尔运算后若历史没有被正确清理，那种红色线框其实就是旧有的节点堆栈，此时模型只是一个“未烘培”的临时代理状态。

• 操作路径： Edit > Delete by Type > History。

二、布尔运算失败的四大底层根源

为什么按照步骤操作了，布尔运算还是会失败？我们需要从计算机几何处理的角度去排查。以下是 Autodesk 官方技术支持与社区论坛中总结的最常见原因：

1. 非法几何体/非流形几何体

这是最容易被忽视的致命原因。Maya 的很多工具操作对“非流形几何体”无法生效。

• 什么是非流形几何体（Non-Manifold Geometry）？ 简单来说，就是现实世界中不可能存在的几何结构。正常的网格（流形）一张纸折一下形状，其任意一条边最多只被 1~2 个面共享；但如果有一条边被 3 个及以上的面同时共享（T 形交叉），或者两个物体仅共享一个顶点而边没连接，这种就叫非流形几何体。

• 常见成因： 连续挤压（Extrude）后内侧面未删除、强制合并顶点，或是从其他软件导入模型时带有大量数据冗余。如果在这样的模型上做布尔，Maya 会直接计算报错。

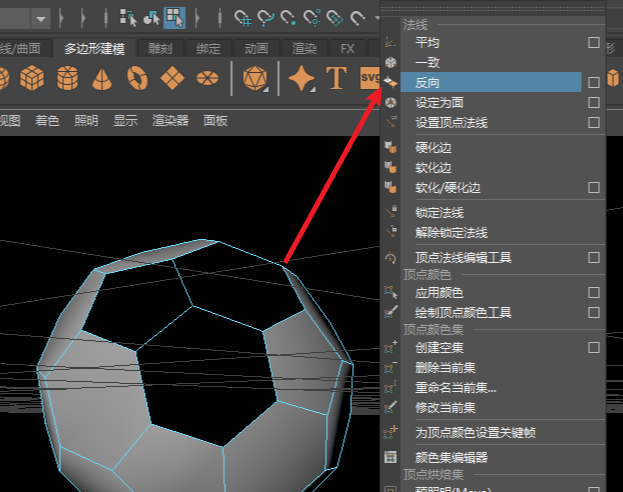

2. 法线方向不一致

法线方向直接决定了面的“正反面”。如果部分面的法线朝内、部分朝外，Maya 在进行布尔差集计算时无法准确判断“体积内外”，容易导致面片消失、挖洞位置反转等问题。

3. 两个物体“擦边”相交

很多新手打洞时，习惯把圆柱体直接贴在被挖方的表面，仅仅有一点点穿插。此时 Maya 必须去处理那些极其细碎、几乎为零长度的交叉边缘，这会极大地增加算法的不稳定性。

4. 历史节点无限膨胀

布尔运算现在是一种实时程序化节点。当你对一个物体做了很多次布尔运算，属性编辑器（Attribute Editor）里会生成一个非常庞大的布尔堆栈。不清理历史就去进行新的操作（比如 Combine）时，底层节点被强制废弃，模型瞬间就会消失或报错。

三、解决方案：Mesh Cleanup 与重拓扑的救场逻辑

与其出了问题后手足无措，不如掌握一套排查与修复的黄金流程。

第一步：运行网格清理

在进行布尔运算后，首先利用 Mesh > Cleanup... 命令来自动化排查问题点。根据官方文档的建议，勾选以下选项执行修复：

• 清理非流形几何体（Nonmanifold geometry）。

• 清理边长为零的面。

• 修复有破洞和凹面的多边形。

第二步：重新划分网格

重拓扑就是给模型重新设计规范布线。高精度模型中若存在大量 N 边形、三角面聚集区、长短边极度不均匀等情况，会导致变形、渲染出黑面或材质显示异常。操作路径如下：

1. 执行布尔运算完成后（哪怕网格看起来有点烂），选中模型；

2. 点击 Mesh > Remesh 首先重新划分网格。

3. 随后点击 Mesh > Retopologize，在选项里按模型特性设置参数，将所有面全部转化为干净、均匀的四边面拓扑，从而适合后续动画与影视流程使用。

   • 有机表面（角色等）： 使用默认参数即可。

   • 硬表面（机械、建筑）： 将“拓扑规则性”与“面均匀度”调高，将“各向异性”调低。

第三步：手动修补（进阶）

有时候自动重拓扑依然会有些许瑕疵，你可以利用 Quad Draw 工具在半边模型上手动绘制全新网格，通过镜像复制生成另一半，不仅能让布线完全跟随结构走，还能极大地节省时间和面数。

四、总结：今后的建模好习惯

学完以上原理，希望你在今后的建模中养成以下习惯，这能让你 90% 的布尔操作顺风顺水：

1. 布尔前必须执行“冻结变换”和“删除历史”；

2. 输入模型严禁存在非流形几何体和开口破洞；

3. 进行布尔操作时，尽量避免两个物体只擦一点边的侥幸心理；

4. 布尔完成后，一律执行“Remesh + Retopologize”对模型进行法线与布线的双重重整。

布尔运算只是你快速切割形体的一把刀，而重拓扑才是最终让这把刀不留疤痕的美容术。

掌握了这套底层逻辑，你再也不用因为模型消失或变黑而焦虑。把这套避坑流程跑顺后，你的模型无论是交给后续的材质贴图，还是给动画师绑定骨骼，都将是一个健壮、规范的干净资产。

下一篇文章，我们将一起揭开 Hypershade 材质编辑器的神秘面纱，教你如何真正玩转 PBR 节点的超强效果。敬请关注！
