在当前的地学研究中，我们常常陷入这样的困境：研究设计严谨，数据分析扎实，模型结果创新，但当需要将这些成果转化为论文图表时，却力不从心。我们或许能用Excel或Origin画出基础的折线图和柱状图，但面对顶刊（如Nature/Science子刊）的要求，这些图表往往显得过于简陋，无法有效传达研究的深度与价值。期刊编辑和审稿人每天要处理大量稿件，一张专业、清晰、信息丰富的图表，往往是抓住他们注意力、证明工作质量的第一张名片。

    具体来说，我们的绘图工作面临几个实实在在的难题。首先，工具链割裂且效率低下。从数据处理（Pandas, Xarray）到空间可视化（Cartopy），再到高级统计图（Seaborn），整个流程涉及多个库，缺乏统一、高效的整合方案，导致大量时间耗费在调试代码、调整格式上。其次，对高阶图表类型认知不足。除了基础图表，地学研究中经常需要用到更能揭示规律的图形，比如用于展示数据分布与统计量的雨云图（Raincloud Plot）、用于综合评估模型性能的泰勒图（Taylor Diagram）、用于呈现双变量空间格局的双变量地图（Bivariate Map），以及用于解释机器学习“黑箱”的SHAP摘要图等。很多研究者知道这些图很好，但苦于找不到系统、可靠的绘制方法。再者，图表规范性问题频发。分辨率不够、字体嵌入失败、色彩模式错误（RGB vs CMYK）、矢量图导出混乱等问题，常常导致论文在技术审查阶段就被退回，徒增烦恼。最后，AI工具的应用存在误区。不少同行尝试用AI生成绘图代码，但得到的结果往往需要大量修改，甚至不如自己手写，感觉AI并未真正提升效率，反而增加了额外的时间成本。

模块一：科研绘图生成式图形辅助模型 生成式工具快速发展的研究环境下，帮助学员建立科研图表不是美化，文章结构化表达的整体认知，明确地学论文图表的基本框架与前沿趋势。

专题一、为什么现在必须系统学习科研图表

1、科研写作环境变化下，图表为何越来越重要

2、从“结果展示”向“可视化组织”的结构化图表思维

3、地学研究中高价值图表的常见类型与功能

4、AI时代下科研图表的机会与门槛

案例方向：高水平地学论文图组首页拆解、同一结果不同图表表达对比，“图+表” 结构化组合高级感

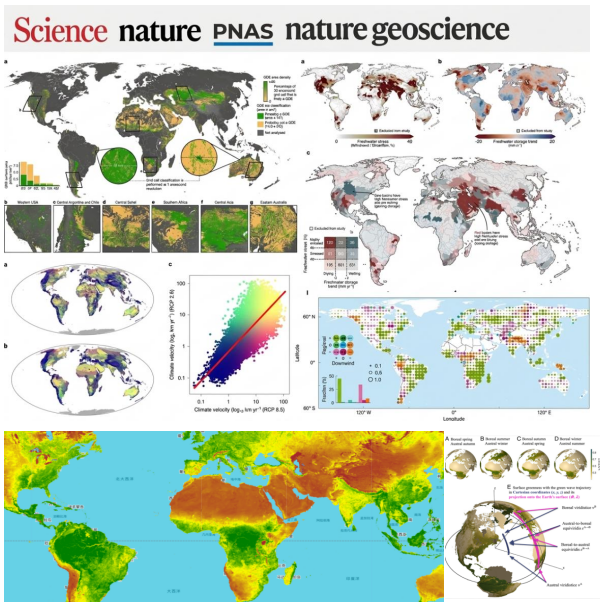

专题二、顶刊图表风格、配色与常见误区

1、高水平图表的共性特征：规范、清晰、克制、自明

2、常见配色、字体、图例、坐标轴设计逻辑

3、地学图表中常见“低级感”问题诊断

4、如何理解“高级感”背后的信息设计逻辑

案例方向：顶刊风格图vs普通图对比；地图、统计图、机制图风格分析

专题三、研究者主导的半自动化绘图流程

1、一篇论文从引言到投稿，通常涉及哪些图表

2、引言图、方法图、结果图、讨论图、补充图的分工

3、不同研究场景下的典型图组结构

4、如何提前规划整篇论文的图表体系

案例方向：整篇论文图组结构拆解；地学/遥感论文图谱总览

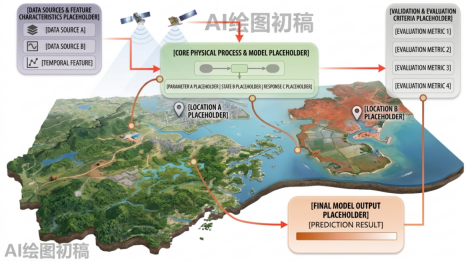

专题四、AI辅助概念图/统计图起稿

1、LLM可以辅助哪些绘图环节

2、LLM不能直接替代哪些关键判断

3、提示词、代码生成、草图设计、图注优化等应用入口

4、如何建立“人主导、AI协同”的科研绘图方法

案例方向：同一图表任务的人机协同流程优化示例；

专题五、引言部分应不应该加图

1、什么样的研究适合在引言中配图

2、问题场景图、研究缺口图、概念框架图的作用

3、引言图与方法图的边界

4、如何避免“装饰性配图”

案例方向：研究区型论文、机制型论文、跨尺度研究的引言配图

专题六、研究区图与背景图

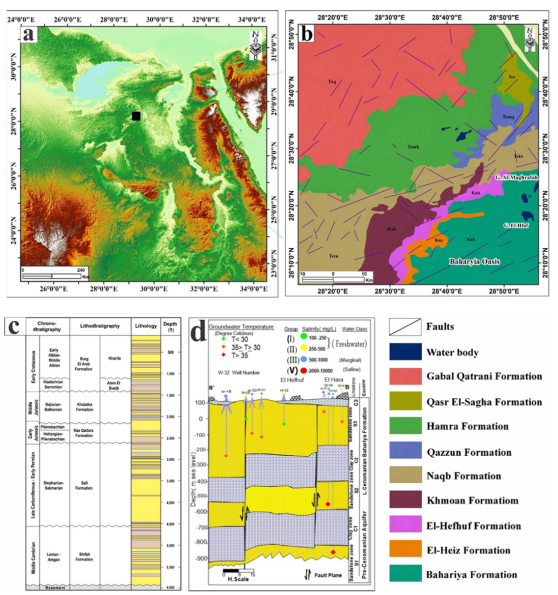

1、研究区图的基本构成与信息层级

2、区位、边界、样点、背景栅格、尺度嵌套表达

3、地学研究区图如何避免“只有地图没有信息”

4、多区域、多尺度论文的背景图组织策略

案例方向：湿地、城市群、流域、矿区、生态区研究区图示范

专题七、研究问题与概念框架的可视化表达

1、研究问题如何转化为图形表达

2、因果链、机制链、过程链的组织方式

3、概念图如何兼顾逻辑、简洁与学术感

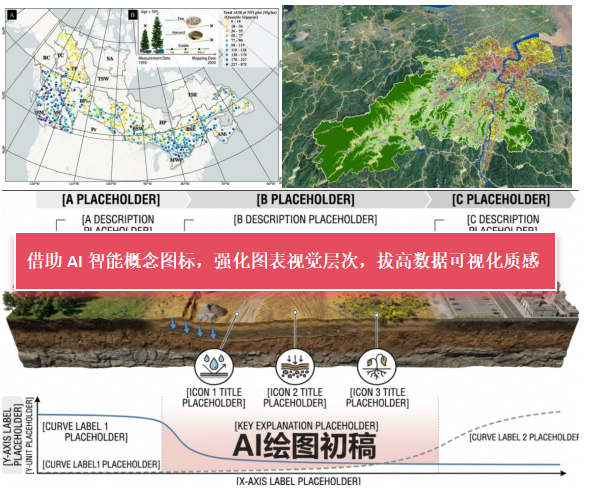

4、AI如何辅助生成概念图初稿与结构建议

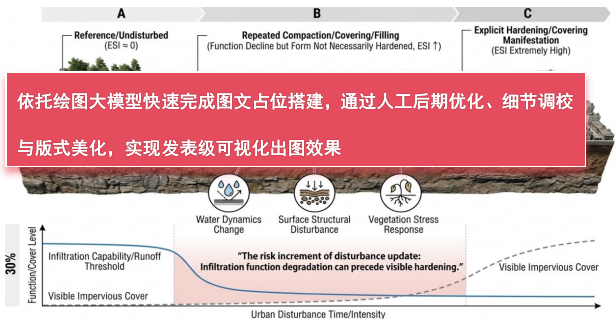

案例方向：城市扩张—土壤封闭、生态过程、遥感反演机制概念图

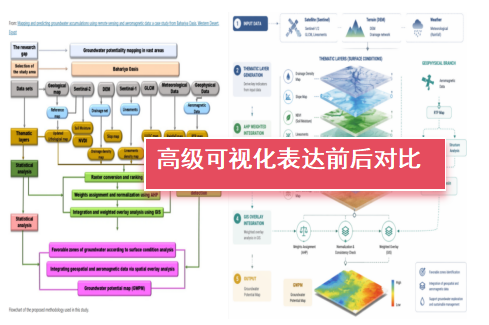

专题八、技术路线总图高级表达

1、技术路线图为什么常常决定审稿人的第一印象

2、总路线图、模块图、流程图的区别

3、输入—处理—输出结构如何清晰表达

4、技术路线图如何与全文逻辑对应

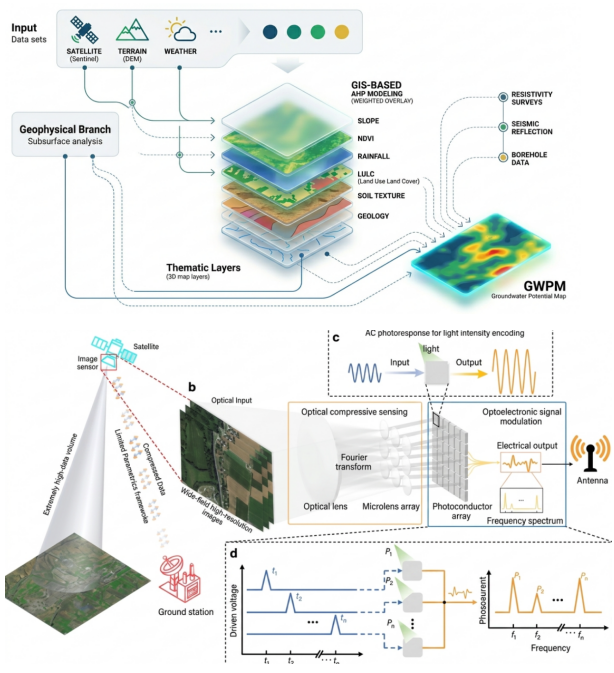

案例方向：遥感数据处理路线图、GeoAI建模流程图、论文全流程图

模块二：Methods图组系统 让学员知道方法部分并不只是文字描述，而是可以拆解为多个可视化模块，兼顾理论含量与图表表达力。

专题九、数据源图与样本框架图

1、多源数据体系如何图示化表达

2、时空尺度、样本点位、时间窗口的组织方式

3、数据来源多时如何保证图表不混乱

4、表格与图形在数据表达中的分工

专题十、数据预处理流程图

1、遥感与地学数据预处理的常见流程

2、去云、合成、重采样、投影统一、异常值清洗等如何可视化

3、为什么流程图不能过细，也不能过粗

4、AI如何辅助梳理流程节点与代码说明

专题十一、特征工程图

1、为什么创新点常体现在特征构建与方法图中

2、指数构建、小波分解、降维、筛选等内容如何图示

3、特征工程图如何兼顾学术性与可读性，

4、如何从“复杂算法”中抽象出可发表的图形表达

5、2D到3D，洞察数据的本质空间

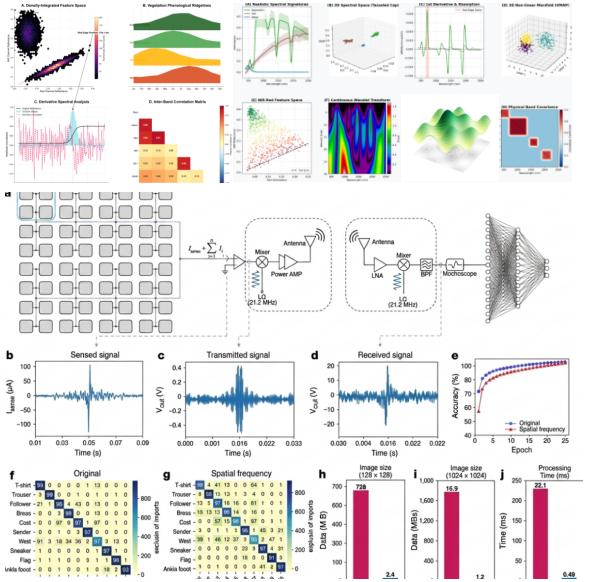

案例方向：小波分解图、UMAP嵌入示意、RFE 筛选路径图

3D优化示例：1.3D光谱特征空间云团图 2.3D连续小波地貌图 3.3D地学流形嵌入聚类图 4.3D波段相关性立体景观图

专题十二、模型与实验设计图

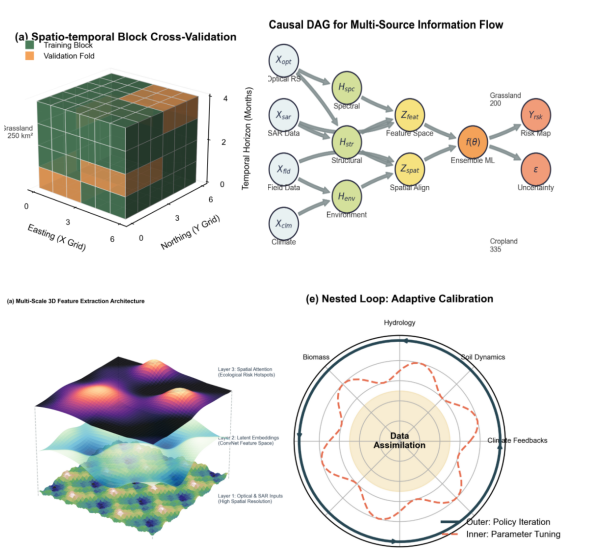

1、baseline、训练验证测试、交叉验证、消融实验如何图示

2、模型对比前，实验设计图为何必须讲清楚

3、复杂模型框架如何简化成发表级图

4、AI如何辅助生成模型结构图与实验流程图

案例方向：

维度一：变量分布与统计特性｜关键词：非正态分布、多峰特征、异常值识别

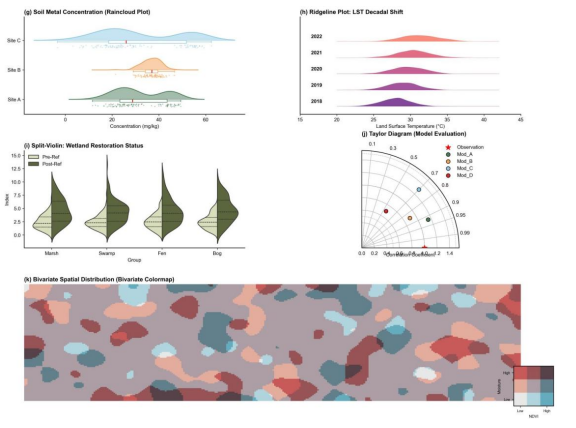

雨云图（Raincloud Plot）｜融合核密度、原始散点与箱线结构，真实呈现地学数据多峰分布与离群聚集特征，精准对比不同土地利用碳汇差异

山脊图/山脉图（Ridgeline Plot/Joyplot）｜多组密度曲线纵向堆叠，可视化物候纬度梯度迁移、地表时序温度连续演变规律

小提琴图-箱线图混合叠置（Split-Violin with Inner Box）｜左右分组非对称设计，高效实现干旱/常态环境下植被生物量分布差异对比

维度二：相关性与变量交互｜关键词：因子耦合、协同权衡、关联挖掘

弦图（Chord Diagram）｜圆环连线量化变量关联强度，直观表达生态系统服务权衡协同、多传感器波段信息贡献流向

三元图（Ternary Plot）｜三角坐标系适配三元组分分析，适用于土壤质地分类、地球化学组分与人地水耦合结构研究

边际分布散点矩阵（Scatter Matrix with Marginal Distributions）｜关联关系 + 边缘分布一体化展示，解析环境因子相关性背后的统计分布特征

维度三：时空演变与差异表现｜关键词：地理属性、模型评估、时空耦合

泰勒图（Taylor Diagram）｜极坐标整合多类误差指标，定量对比多卫星产品、气候模型的地表参数模拟精度与稳定性

双变量地理相关图（Bivariate Choropleth Map/Scatter-Map Hybrid）｜双变量色彩空间耦合表达，区分气候与人为驱动的地理格局差异

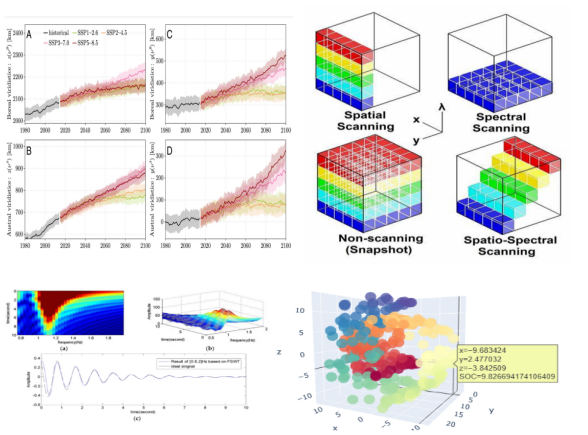

不确定性带状时序图（Shaded Ribbon Time Series）｜趋势线叠加渐变置信区间，还原长时序地理要素演变规律与观测误差范围

模块三：Results图组系统 聚焦论文中最直观、最容易体现“成果感”的结果图组，让学员理解不同图表背后的统计逻辑与表达边界。

专题十三、描述统计与分布图

1、箱线图、密度图、直方图、相关图等的适用场景

2、为什么“会画图”不等于“会选图”

3、分布表达与变量关系表达的核心区别

4、AI如何辅助推荐图型与生成基础代码

案例方向：

维度一：变量分布与统计特性：分布表达|异质性|解决箱线图掩盖真相痛点

雨云图（Raincloud Plot）｜展示碳汇/地表参数分布，呈现多峰、离群点，替代传统箱线图，还原数据真实分布

山脊图/山脉图（Ridgeline Plot/Joyplot）｜展示温度/物候梯度连续演变，呈现时空动态分布规律

小提琴图-箱线图混合叠置（Split-Violin with Inner Box）｜干旱/对照两组数据分布差异对比

维度二：相关性与变量交互（挖掘“因果与联系”）：关系表达|耦合性|解决散点图杂乱无规律痛点

弦图（Chord Diagram）｜生态服务权衡协同、多因子关联强度可视化

三元图（Ternary Plot）｜土壤质地、三元组分空间结构分析

带有边际分布的散点矩阵（Scatter Matrix with Marginal Distributions）｜多因子关系+分布联合展示

维度三：时空演变与差异表现（强调 “地理属性”）：时空表达|模型评估|解决多模型多指标对比混乱痛点

泰勒图（Taylor Diagram）｜多模型/卫星产品综合评价，一站式展示标准差、相关系数、RMSE

双变量地理相关图（Bivariate Choropleth Map）｜双因子空间耦合，地理驱动机制可视化

不确定性带状时序图（Shaded Ribbon Time Series）｜长期时序趋势 + 误差区间展示

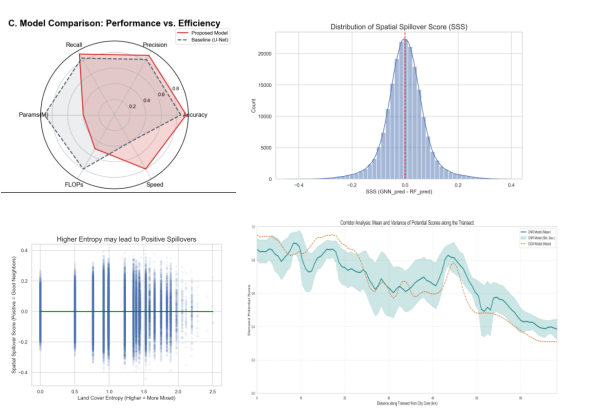

专题十四、统计学评价、对比实验与消融图

1、精度评价图为什么是 Results 的核心证据

2、柱图、拟合散点图、残差图、箱图等如何搭配使用

3、R²、RMSE、MAE 等指标如何合理纳入图中

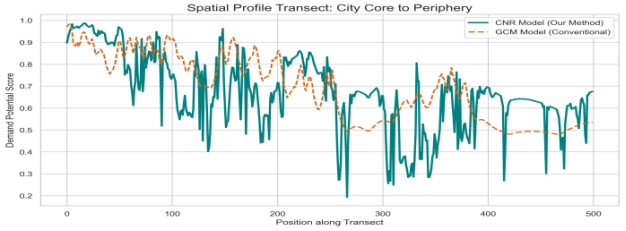

4、如何用图展示“改进”“提升”“鲁棒性”

案例方向：

维度一：空间化的误差与残差｜关键词：空间偏差、误差聚类、地理异质性

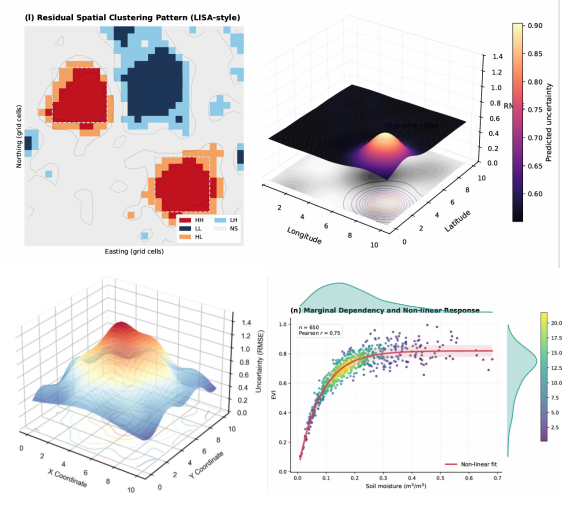

残差空间聚类热力图（Spatial Residual Hotspot Map/LISA Map）｜空间残差集聚分析，直观揭示模型地理偏差与地形限制缺陷

3D 误差曲面与地理要素叠置图（3D Error Surface Overlay）｜三维残差立体可视化，量化海拔、坡度等环境要素带来的精度差异

维度二：连续化与密度表达｜关键词：过拟合遮挡、密度降维、分布本质

二维六边形分箱密度图（Hexagonal Binning with Density Contours）｜解决散点图密集重叠问题，高效呈现海量样本核心分布与拟合趋势

边际分布交互拟合图（Marginal Density Scatter Plot）｜拟合关系 + 边缘分布联合展示，识别模型高低值平滑偏差与系统性低估高估

维度三：性能对比与消融改进｜关键词：消融实验、模块贡献、算法优化

改进贡献阶梯图（Stepwise Improvement/Waterfall Plot）｜模块逐级增益可视化，直观论证各优化组件对模型精度的提升作用

坡度平衡图（Paired Slopegraph for Performance Shift）｜基线模型与改进模型跨场景对比，可视化算法泛化能力与鲁棒性差异

维度四：鲁棒性与不确定性｜关键词：模型稳定性、像素置信度、多指标综合评估

泰勒图与多指标雷达图融合（Hybrid Taylor-Radar Plot）｜多模型多维度综合评价，兼顾精度、稳定性与运行效率对比

空间不确定性概率地图（Pixel-wise Uncertainty/Entropy Map）｜像素级预测置信度空间表达，量化区域建模不确定性与数据短板

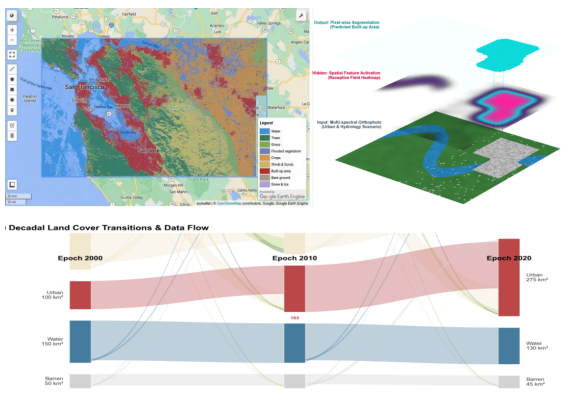

专题十五、地学空间结果的发表级地图表达

1、预测地图、分类地图、变化图、差异图的表达逻辑

2、多时期、多区域空间结果如何排版

3、地学结果图如何做出“论文感”而非“作业感”

4、AI与GIS工具如何协同优化制图流程

专题十六、标注与图内文字表达

1、显著性、样本量、误差线、图例、注释如何规范表达

2、图中文字该写到哪里，哪些内容应放入caption

3、如何提升图表的可读性与审稿友好度

4、AI如何辅助图注润色与统计标注检查

案例方向：

维度一：三维透视与结构解构｜关键词：三维机制、结构链条、地形耦合

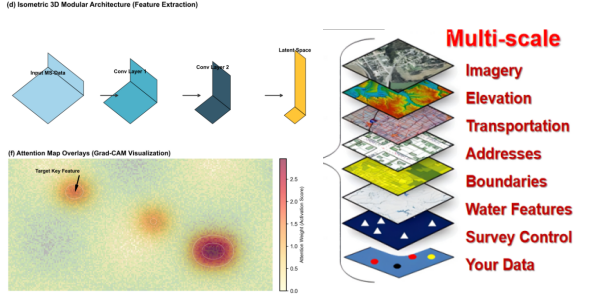

等轴侧叠层图（Exploded Isometric Layer Map）｜模型输入 - 特征 - 输出全链条可视化，提升论文系统性与逻辑感

地形叠置预测三维图（Draped Terrain Visualization）｜预测结果与 DEM 地形精准贴合，展示地学特征与地形的空间耦合关系

维度二：时空立方体与动态演变｜关键词：时空连续、动态轨迹、尺度演变

时空体渲染图（Space-Time Cube/Voxel Rendering）｜多时期遥感指数堆叠可视化，呈现湖泊、城市等时空连续变化轨迹

条带化时空演变图（Strip-map/Time-series Strip Layout）｜沿地理特征切片排版，精准量化海岸线、冰川等时空变化规律

维度三：精细化局部与宏观背景｜关键词：尺度关联、细节呈现、双因子耦合

嵌套式缩略放大图（Nested Contextual Zoom-in Layout）｜全局 - 局部无缝衔接，清晰展示大尺度背景与典型样区细节

双变量地理属性耦合图（Bivariate Choropleth Map with 3D Relief）｜双指标同步可视化，结合地形起伏呈现指标耦合类型

维度四：遥感物理特性与差异分析｜关键词：物理机制、变化量化、专业视角

雷达/卫星视角模拟图（Sensor-view Geometric Projection Map）｜模拟传感器扫描视角，凸显SAR影像分析与角度效应专业性

差异变化符号图（Spatial Difference & Change Vector Map）｜叠加矢量箭头，量化地物变化强度，明确土地利用转移方向

模块四：投稿级交付、LLM进阶训练与高阶解释表达 论文的高级感常常来自讨论部分的可视化表达，从展示结果走向解释机制。

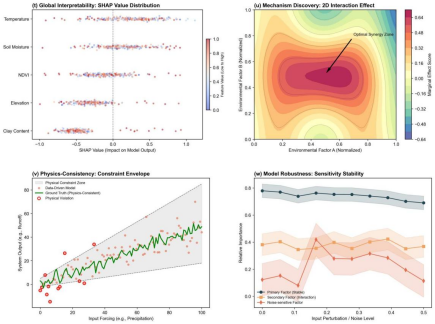

专题十七、机制解释图

1、SHAP、响应曲线、交互图等为什么能增强讨论深度

2、机制图与结果图的本质区别

3、如何将“黑箱模型”转化为可理解图表

4、AI如何辅助整理解释逻辑与图文对应关系

专题十八、空间格局与地理解释图

1、热点、冷点、自相关、空间分异等图表的表达意义

2、讨论部分如何从“哪里高哪里低”走向“为什么这样”

3、空间统计图与结果制图的区别

4、如何提升空间解释图的逻辑层次

案例方向：

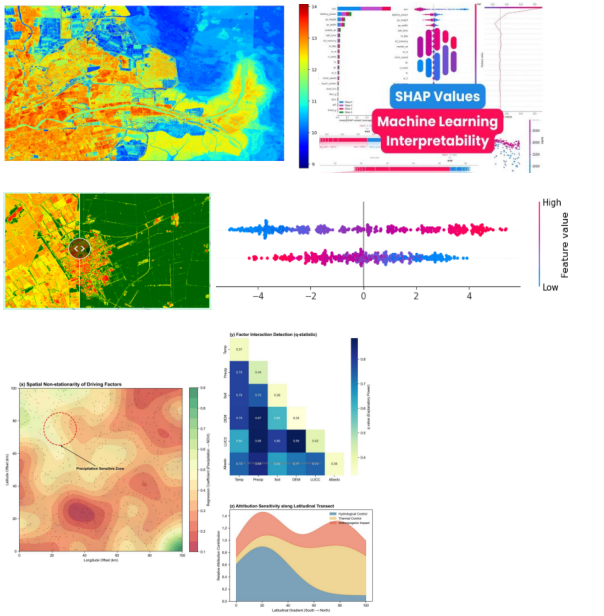

维度一：数据驱动模型的「透明化」表达｜关键词：模型可解释、机理挖掘、物理规律

地理空间偏效应解释地图（Spatially Explicit Partial Effect Map）｜空间化呈现因子贡献度，实现机器学习模型地理驱动机制可视化

3D 交互响应曲面（3D Interaction/Partial Dependence Surface）｜双变量非线性协同 / 拮抗关系解析，量化因子耦合作用与边际效应

维度二：空间异质性与统计归因｜关键词：空间非平稳、因子归因、交互探测

MGWR 空间系数演变面（MGWR Coefficient Surfaces）｜多尺度回归系数空间连续表达，直观揭示因子影响力时空分异特征

地理探测器交互作用热力图（GeoDetector Interaction Heatmap）｜因子叠加效应定量可视化，判别地学驱动因子增强与耦合机制

维度三：过程模拟与逻辑演化｜关键词：路径机制、间接效应、空间耦合

地学结构方程模型路径图（Geospatial SEM Path Diagram）｜融合地理分布的路径分析，拆解变量直接影响与间接影响传导逻辑

双变量 LISA 空间耦合聚类图（Bivariate LISA Cluster Map）｜双地理过程空间集聚关联分析，刻画多要素时空共振格局

维度四：时空因果与归因汇总｜关键词：主导驱动、因果升华、不确定性溯源

主导因子空间分割图（Dominant Factor Attribution Map）｜像元级主导驱动因子区划，清晰区分自然 / 人为等差异化驱动模式

不确定性传播高阶桑基图（Uncertainty Propagation Sankey）｜误差来源逐级流向可视化，完整呈现科研结果不确定性传导逻辑

专题十九、不确定性、局限性与适用性表达

1、不确定性图、误差分布图、适用边界图的意义

2、高质量论文为什么敢于展示局限性

3、适用性与泛化边界如何被图形化表达

4、AI如何辅助总结局限并生成表达结构

案例方向：误差地图、不确定性分层图、边界适用性示意图

专题二十、讨论部分如何用图增强说服力

1、讨论图不是重复结果，而是强化解释

2、对比概念图、机制框架图、综合解释图的作用

3、图文如何配合形成论文的深度表达

4、从前人研究到自己发现，如何用图串联

维度一：统计显著性的“降噪” 表达｜关键词：统计严谨、不确定性、显著性可视化

分级显著性连接桥（Hierarchical Significance Brackets）｜多组数据显著性差异分级展示，清晰呈现复杂组间对比关系（如碳通量差异）

置信度渐变包络带（Confidence Gradient Envelopes）｜趋势线 + 渐变置信度色块，直观传达预测不确定性，避免确定性误导（如全球变暖趋势）

维度二：空间感知标注｜关键词：空间标注、直观性、GIS专业度

自适应引线弹出框（Context-Aware Callout Bubbles）｜地物与标注框非线性连接，嵌入微型统计图，适配顶刊制图风格（如滑坡点理化性质标注）

地理背景锚定标注（Geo-anchored Dynamic Labels）｜文字沿地理边界弧形排列，自动反色适配背景，凸显 GIS 制图功底（如流域、构造带标注）

维度三：集成化图例与图内说明｜关键词：可读性、图例集成、核心信息直达

轴内集成图例（Integrated In-Axis Legends）｜图例与坐标轴 / 数据折线融合，减少阅读负担（如多时序遥感指数对比）

语义化热力标注阵列（Semantic Heatmap Annotations）｜热力矩阵结合字体、背景色标注，直观呈现核心相关性结论（如环境因子分析）

维度四：AI增强的语义表达｜关键词：AI赋能、前沿性、语义化解读

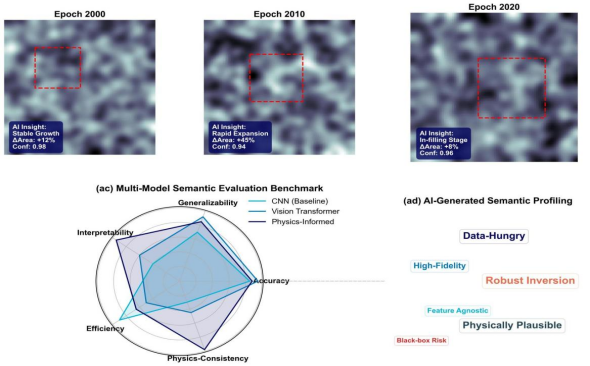

AI生成的自动描述切片（AI-driven Narrative Slices）｜AI识别关键变化切片，自动生成带统计的摘要标注（如城市扩张分析）

多指标雷达图与文本标签云（Radar-Text Hybrid）｜雷达图维度与统计标签联动，结合样本量，实现多算法综合评价
