毕业设计：基于springboot的社团管理系统（源码）
4系统概要设计
4.1概述
本系统采用B/S结构(Browser/Server,浏览器/服务器结构)和基于Web服务两种模式，是一个适用于Internet环境下的模型结构。只要用户能连上Internet,便可以在任何时间、任何地点使用。系统工作原理图如图4-1所示：
图4-1系统工作原理图
4.2系统结构

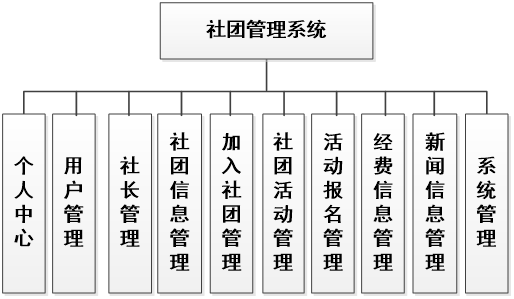

本系统是基于B/S架构的网站系统，设计的功能结构图如下图所示：
图4-2功能结构图
4.3.数据库设计
4.3.1数据库实体
概念设计的目标是设计出反映某个组织部门信息需求的数据库系统概念模式，数据库系统的概念模式独立于数据库系统的逻辑结构、独立于数据库管理系统（DBMS）、独立于计算机系统。
概念模式的设计方法是在需求分析的基础上，用概念数据模型（例如E-R模型）表示数据及数据之间的相互联系，设计出反映用户信息需求和处理需求的数据库系统概念模式。概念设计的目标是准确描述应用领域的信息模式，支持用户的各种应用，这样既容易转换为数据库系统逻辑模式，又容易为用户理解。数据库系统概念模式是面向现实世界的数据模型，不能直接用于数据库系统的实现。在此阶段，用户可以参与和评价数据库系统的设计，从而有利于保证数据库系统的设计与用户的需求相吻合。在概念模式的设计中，E-R模型法是最常见的设计方法。本系统的E-R图如下图所示：

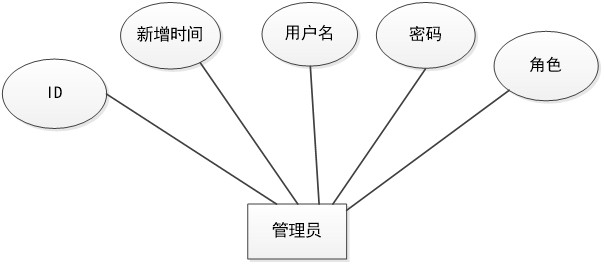

（1）管理员信息的实体属性图如下：
图4.12 管理员信息实体属性图

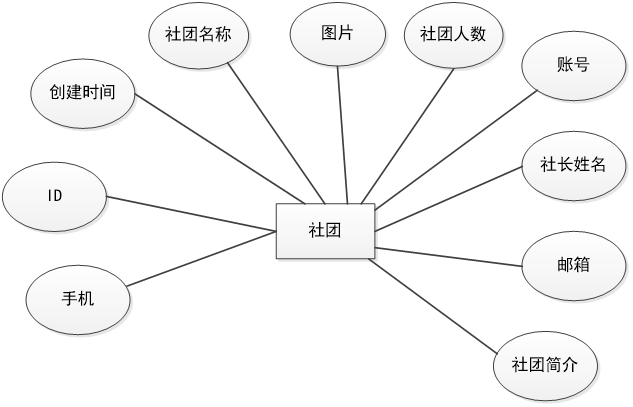

（2）社团信息实体属性图如图4.13所示：
图4.13 社团信息实体属性图
（3）社长信息实体属性图如图4.14所示：
图4.14 社长信息实体属性图
4.3.2数据库设计表
社团管理系统需要后台数据库，下面介绍数据库中的各个表的详细信息：
表4.1 社团活动评论表
|
字段 |
类型 |
空 |
默认 |
注释 |
|---|---|---|---|---|
|
id (主键) |
bigint(20) |
否 |
主键 |
|
|
addtime |
timestamp |
否 |
CURRENT_TIMESTAMP |
创建时间 |
|
refid |
bigint(20) |
否 |
关联表id |
|
|
userid |
bigint(20) |
否 |
用户id |
|
|
nickname |
varchar(200) |
是 |
NULL |
用户名 |
|
content |
longtext |
否 |
评论内容 |
|
|
reply |
longtext |
是 |
NULL |
回复内容 |
表4.2 社团信息评论表
|
字段 |
类型 |
空 |
默认 |
注释 |
|---|---|---|---|---|
|
id (主键) |
bigint(20) |
否 |
主键 |
|
|
addtime |
timestamp |
否 |
CURRENT_TIMESTAMP |
创建时间 |
|
refid |
bigint(20) |
否 |
关联表id |
|
|
userid |
bigint(20) |
否 |
用户id |
|
|
nickname |
varchar(200) |
是 |
NULL |
用户名 |
|
content |
longtext |
否 |
评论内容 |
|
|
reply |
longtext |
是 |
NULL |
回复内容 |
表4.3 新闻信息评论表
|
字段 |
类型 |
空 |
默认 |
注释 |
|---|---|---|---|---|
|
id (主键) |
bigint(20) |
否 |
主键 |
|
|
addtime |
timestamp |
否 |
CURRENT_TIMESTAMP |
创建时间 |
|
refid |
bigint(20) |
否 |
关联表id |
|
|
userid |
bigint(20) |
否 |
用户id |
|
|
nickname |
varchar(200) |
是 |
NULL |
用户名 |
|
content |
longtext |
否 |
评论内容 |
|
|
reply |
longtext |
是 |
NULL |
回复内容 |
表4.4 活动报名
|
字段 |
类型 |
空 |
默认 |
注释 |
|---|---|---|---|---|
|
id (主键) |
bigint(20) |
否 |
主键 |
|
|
addtime |
timestamp |
否 |
CURRENT_TIMESTAMP |
创建时间 |
|
huodongmingcheng |
varchar(200) |
是 |
NULL |
活动名称 |
|
huodongdidian |
varchar(200) |
是 |
NULL |
活动地点 |
|
zhanghao |
varchar(200) |
是 |
NULL |
账号 |
|
baomingshijian |
datetime |
否 |
报名时间 |
|
|
baomingneirong |
varchar(200) |
否 |
报名内容 |
|
|
yonghuming |
varchar(200) |
是 |
NULL |
用户名 |
|
xingming |
varchar(200) |
是 |
NULL |
姓名 |
|
banji |
varchar(200) |
是 |
NULL |
班级 |
|
zhuanye |
varchar(200) |
是 |
NULL |
专业 |
|
shouji |
varchar(200) |
是 |
NULL |
手机 |
|
sfsh |
varchar(200) |
是 |
否 |
是否审核 |
|
shhf |
longtext |
是 |
NULL |
审核回复 |
表4.5 加入社团
|
字段 |
类型 |
空 |
默认 |
注释 |
|---|---|---|---|---|
|
id (主键) |
bigint(20) |
否 |
主键 |
|
|
addtime |
timestamp |
否 |
CURRENT_TIMESTAMP |
创建时间 |
|
shetuanmingcheng |
varchar(200) |
是 |
NULL |
社团名称 |
|
zhanghao |
varchar(200) |
是 |
NULL |
账号 |
|
jiaruliyou |
varchar(200) |
是 |
NULL |
加入理由 |
|
shenqingriqi |
date |
是 |
NULL |
申请日期 |
|
yonghuming |
varchar(200) |
是 |
NULL |
用户名 |
|
xingming |
varchar(200) |
是 |
NULL |
姓名 |
|
banji |
varchar(200) |
是 |
NULL |
班级 |
|
zhuanye |
varchar(200) |
是 |
NULL |
专业 |
|
shouji |
varchar(200) |
是 |
NULL |
手机 |
|
sfsh |
varchar(200) |
是 |
否 |
是否审核 |
|
shhf |
longtext |
是 |
NULL |
审核回复 |
表4.6 经费信息
|
字段 |
类型 |
空 |
默认 |
注释 |
|---|---|---|---|---|
|
id (主键) |
bigint(20) |
否 |
主键 |
|
|
addtime |
timestamp |
否 |
CURRENT_TIMESTAMP |
创建时间 |
|
biaoti |
varchar(200) |
否 |
标题 |
|
|
jingfeijine |
int(11) |
否 |
经费金额 |
|
|
shenqingliyou |
longtext |
是 |
NULL |
申请理由 |
|
fujian |
varchar(200) |
是 |
NULL |
附件 |
|
shenqingriqi |
date |
是 |
NULL |
申请日期 |
|
zhanghao |
varchar(200) |
是 |
NULL |
账号 |
|
shezhangxingming |
varchar(200) |
是 |
NULL |
社长姓名 |
|
shetuanmingcheng |
varchar(200) |
是 |
NULL |
社团名称 |
|
shouji |
varchar(200) |
是 |
NULL |
手机 |
|
sfsh |
varchar(200) |
是 |
否 |
是否审核 |
|
shhf |
longtext |
是 |
NULL |
审核回复 |
|
ispay |
varchar(200) |
是 |
未支付 |
是否支付 |
表4.7 社团活动
|
字段 |
类型 |
空 |
默认 |
注释 |
|---|---|---|---|---|
|
id (主键) |
bigint(20) |
否 |
主键 |
|
|
addtime |
timestamp |
否 |
CURRENT_TIMESTAMP |
创建时间 |
|
huodongmingcheng |
varchar(200) |
是 |
NULL |
活动名称 |
|
shetuanmingcheng |
varchar(200) |
是 |
NULL |
社团名称 |
|
huodongtupian |
varchar(200) |
是 |
NULL |
活动图片 |
|
kaishishijian |
date |
是 |
NULL |
开始时间 |
|
jieshushijian |
date |
是 |
NULL |
结束时间 |
|
huodongdidian |
varchar(200) |
是 |
NULL |
活动地点 |
|
zhanghao |
varchar(200) |
是 |
NULL |
账号 |
|
shouji |
varchar(200) |
是 |
NULL |
手机 |
|
huodongxiangqing |
longtext |
是 |
NULL |
活动详情 |
表4.8 社团信息
|
字段 |
类型 |
空 |
默认 |
注释 |
|---|---|---|---|---|
|
id (主键) |
bigint(20) |
否 |
主键 |
|
|
addtime |
timestamp |
否 |
CURRENT_TIMESTAMP |
创建时间 |
|
shetuanmingcheng |
varchar(200) |
否 |
社团名称 |
|
|
tupian |
varchar(200) |
是 |
NULL |
图片 |
|
shetuanrenshu |
varchar(200) |
是 |
NULL |
社团人数 |
|
chuangjianshijian |
date |
是 |
NULL |
创建时间 |
|
zhanghao |
varchar(200) |
是 |
NULL |
账号 |
|
shezhangxingming |
varchar(200) |
是 |
NULL |
社长姓名 |
|
youxiang |
varchar(200) |
是 |
NULL |
邮箱 |
|
shouji |
varchar(200) |
是 |
NULL |
手机 |
|
shetuanjianjie |
longtext |
是 |
NULL |
社团简介 |
表4.9 社长
|
字段 |
类型 |
空 |
默认 |
注释 |
|---|---|---|---|---|
|
id (主键) |
bigint(20) |
否 |
主键 |
|
|
addtime |
timestamp |
否 |
CURRENT_TIMESTAMP |
创建时间 |
|
zhanghao |
varchar(200) |
否 |
账号 |
|
|
mima |
varchar(200) |
否 |
密码 |
|
|
shezhangxingming |
varchar(200) |
否 |
社长姓名 |
|
|
touxiang |
varchar(200) |
是 |
NULL |
头像 |
|
xingbie |
varchar(200) |
是 |
NULL |
性别 |
|
shetuanmingcheng |
varchar(200) |
是 |
NULL |
社团名称 |
|
shouji |
varchar(200) |
是 |
NULL |
手机 |
|
youxiang |
varchar(200) |
是 |
NULL |
邮箱 |
表4.10 收藏表
|
字段 |
类型 |
空 |
默认 |
注释 |
|---|---|---|---|---|
|
id (主键) |
bigint(20) |
否 |
主键 |
|
|
addtime |
timestamp |
否 |
CURRENT_TIMESTAMP |
创建时间 |
|
userid |
bigint(20) |
否 |
用户id |
|
|
refid |
bigint(20) |
是 |
NULL |
收藏id |
|
tablename |
varchar(200) |
是 |
NULL |
表名 |
|
name |
varchar(200) |
否 |
收藏名称 |
|
|
picture |
varchar(200) |
否 |
收藏图片 |
表4.11 管理员表
|
字段 |
类型 |
空 |
默认 |
注释 |
|---|---|---|---|---|
|
id (主键) |
bigint(20) |
否 |
主键 |
|
|
username |
varchar(100) |
否 |
用户名 |
|
|
password |
varchar(100) |
否 |
密码 |
|
|
role |
varchar(100) |
是 |
管理员 |
角色 |
|
addtime |
timestamp |
否 |
CURRENT_TIMESTAMP |
新增时间 |
表4.12 新闻信息
|
字段 |
类型 |
空 |
默认 |
注释 |
|---|---|---|---|---|
|
id (主键) |
bigint(20) |
否 |
主键 |
|
|
addtime |
timestamp |
否 |
CURRENT_TIMESTAMP |
创建时间 |
|
xinwenbiaoti |
varchar(200) |
否 |
新闻标题 |
|
|
leibie |
varchar(200) |
否 |
类别 |
|
|
tupian |
varchar(200) |
是 |
NULL |
图片 |
|
neirong |
longtext |
是 |
NULL |
内容 |
|
faburiqi |
date |
是 |
NULL |
发布日期 |
|
zhanghao |
varchar(200) |
是 |
NULL |
账号 |
|
shetuanmingcheng |
varchar(200) |
是 |
NULL |
社团名称 |
|
clicknum |
int(11) |
是 |
0 |
点击次数 |
表4.13 用户
|
字段 |
类型 |
空 |
默认 |
注释 |
|---|---|---|---|---|
|
id (主键) |
bigint(20) |
否 |
主键 |
|
|
addtime |
timestamp |
否 |
CURRENT_TIMESTAMP |
创建时间 |
|
yonghuming |
varchar(200) |
否 |
用户名 |
|
|
mima |
varchar(200) |
否 |
密码 |
|
|
xingming |
varchar(200) |
否 |
姓名 |
|
|
touxiang |
varchar(200) |
是 |
NULL |
头像 |
|
xingbie |
varchar(200) |
是 |
NULL |
性别 |
|
banji |
varchar(200) |
是 |
NULL |
班级 |
|
zhuanye |
varchar(200) |
是 |
NULL |
专业 |
|
shouji |
varchar(200) |
是 |
NULL |
手机 |
|
youxiang |
varchar(200) |
是 |
NULL |
邮箱 |
5系统详细实现
5.1 管理员模块的实现
5.1.1 用户信息管理

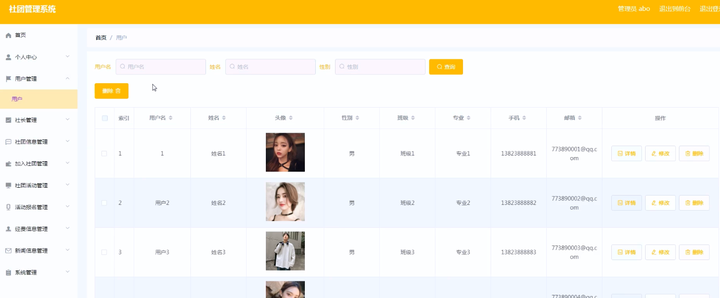

社团管理系统的系统管理员可以管理用户，可以对用户信息修改删除以及查询操作。具体界面的展示如图5.1所示。
图5.1 用户信息管理界面
5.1.2 社长信息管理

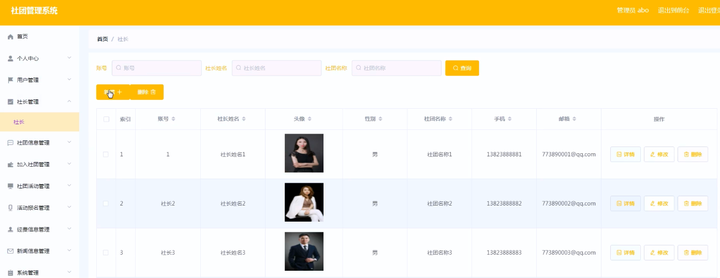

系统管理员可以查看对社长信息进行添加，修改，删除以及查询操作。具体界面如图5.2所示。
图5.2 社长信息管理界面
5.2 社长模块的实现
5.2.1 社团信息管理

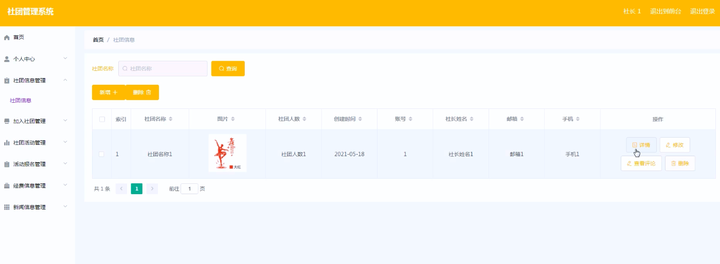

社长可以对社团信息进行添加，修改，删除以及查询操作。界面如下图所示：
图5.3 社团信息管理界面
5.2.2 加入社团管理

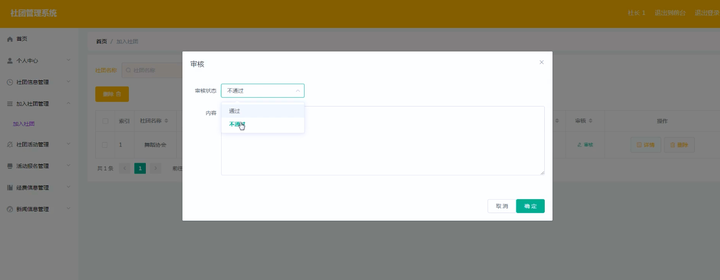

社长可以对加入社团进行审核操作。界面如下图所示：
图5.4 加入社团管理界面
5.3 用户模块的实现
5.3.1 加入社团

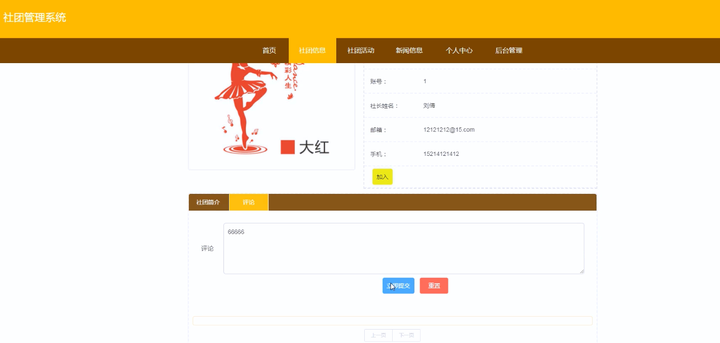

用户可以在首页看到社团信息，并可以加入社团，评论社团。界面如下图所示：
图5.5 社团信息界面
5.3.2 活动报名

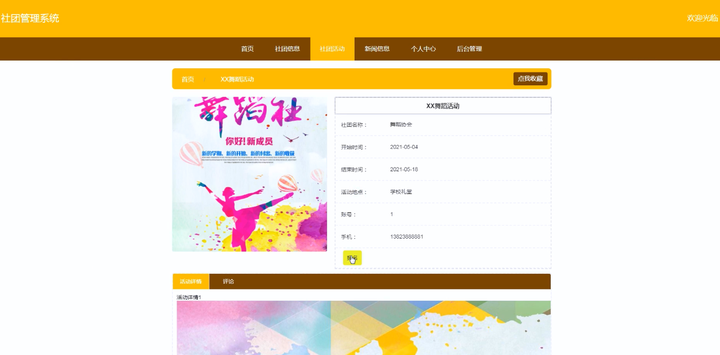

用户登录后可以查看活动信息，并可以进行活动报名操作。界面如下图所示：
图5.6 活动报名界面
