一、前言

在校园考勤管理中，人工Excel统计面临着效率低、口径不统一、数据分散等诸多痛点。本文基于“数智教育”大赛数据集，使用助睿数智（Uniplore）一站式数据科学平台，从零搭建一个完整的ETL转换流，实现学生考勤数据的自动化处理与多维度标签构建。

通过本文，你将学会：

• ETL全流程配置（数据接入、关联、衍生、聚合、落地）
• 多表关联与星型模型构建
• 考勤行为标签的衍生逻辑
• 多维度聚合统计方法

---

二、实验背景

2.1 实验目的

基于“数智教育”大赛数据集，设计并实现学生多维度考勤统计ETL转换流，解决校园考勤人工统计效率低、口径不统一的问题，输出精准的多维度考勤统计结果。

2.2 实验环境

• 工具：助睿数智（Uniplore）零代码在线实验平台
• 访问地址：https://lab.guilian.cn/
• 产品官网：https://www.uniplore.com/
• 数据源：“数智教育”大赛数据集（7张核心业务表）

2.3 核心数据表说明

本次实验聚焦考勤主题，主要使用以下三张表：

数据源表	核心作用	关键字段
考勤主表（3_kaoqin）	存储学生每日原始打卡记录	学生ID、班级ID、打卡时间、考勤类型ID
考勤类型码表（4_kaoqintype）	标准化考勤事件名称	考勤类型ID、考勤事件名称
学生信息表（2_student_info）	提供学生基础属性	学生ID、班级ID、姓名、性别、是否住校

这三张表形成了**“事实表 + 维度表 + 属性表”** 的完整星型模型结构。

---

三、转换流整体设计

3.1 核心处理逻辑

数据接入 → 多表关联 → 行为标签标记 → 指标计算 → 属性关联 → 结果落地

3.2 标签体系设计

3.2.1 学生基础属性标签

标签字段	数据来源	说明
学生ID	考勤主表/学生信息表	唯一标识
学生姓名	考勤主表/学生信息表	便于查阅
班级ID	考勤主表/学生信息表	班级维度统计
性别	学生信息表	性别维度分析

3.2.2 学生画像维度标签

标签字段	衍生逻辑	说明
年级	从班级名称提取	高一/高二/高三
是否住校	映射bf_zhusu字段	1→是，0→否
校区类型	从班级名称判断	新校区/老校区

3.2.3 考勤行为统计标签

标签字段	统计口径
迟到次数	考勤事件名称包含“迟到”“晚到”，排除请假
早退次数	考勤事件名称包含“早退”，排除请假
请假次数	考勤事件名称包含“请假”
没穿校服次数	考勤事件名称包含“校服”

---

四、实验步骤

4.1 创建实验项目

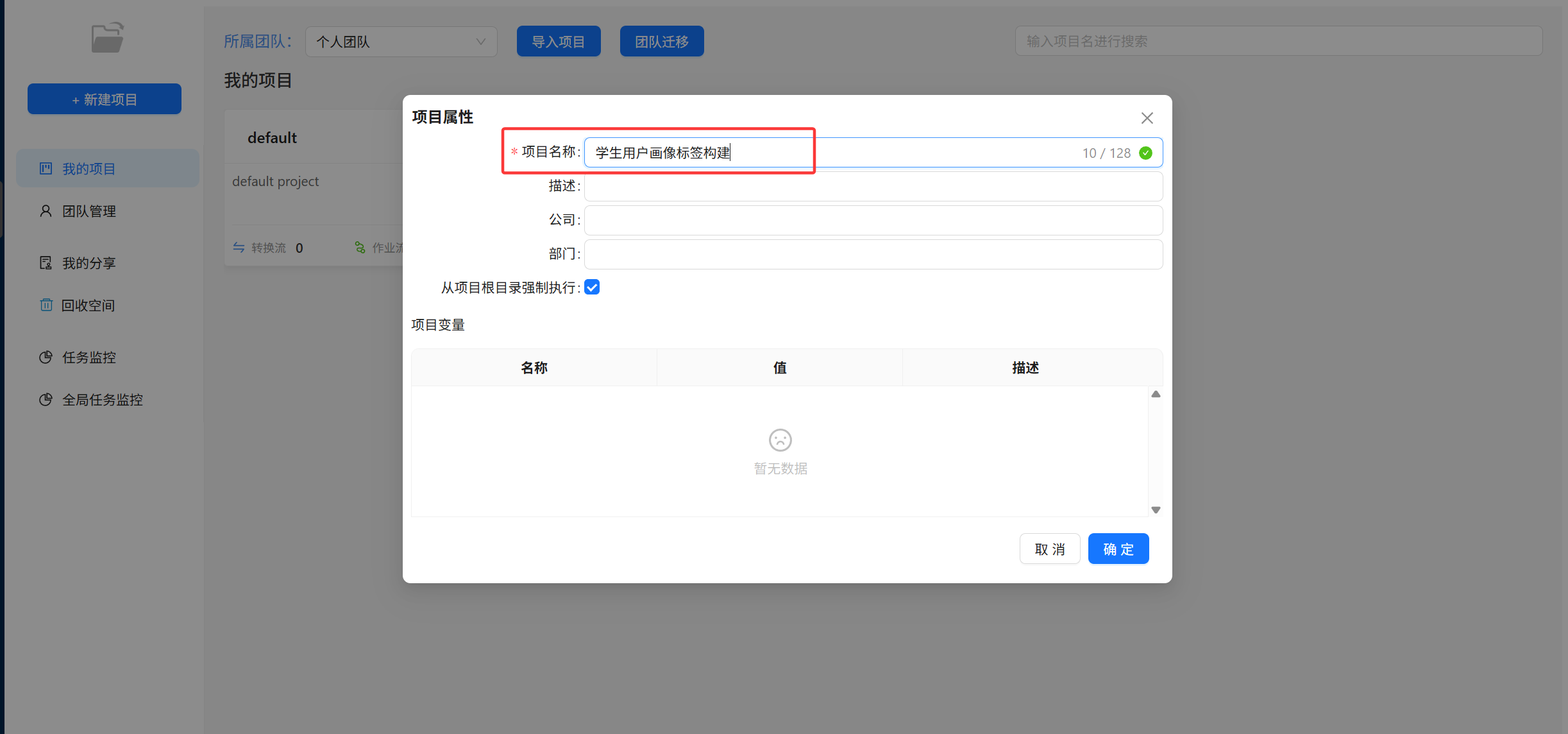

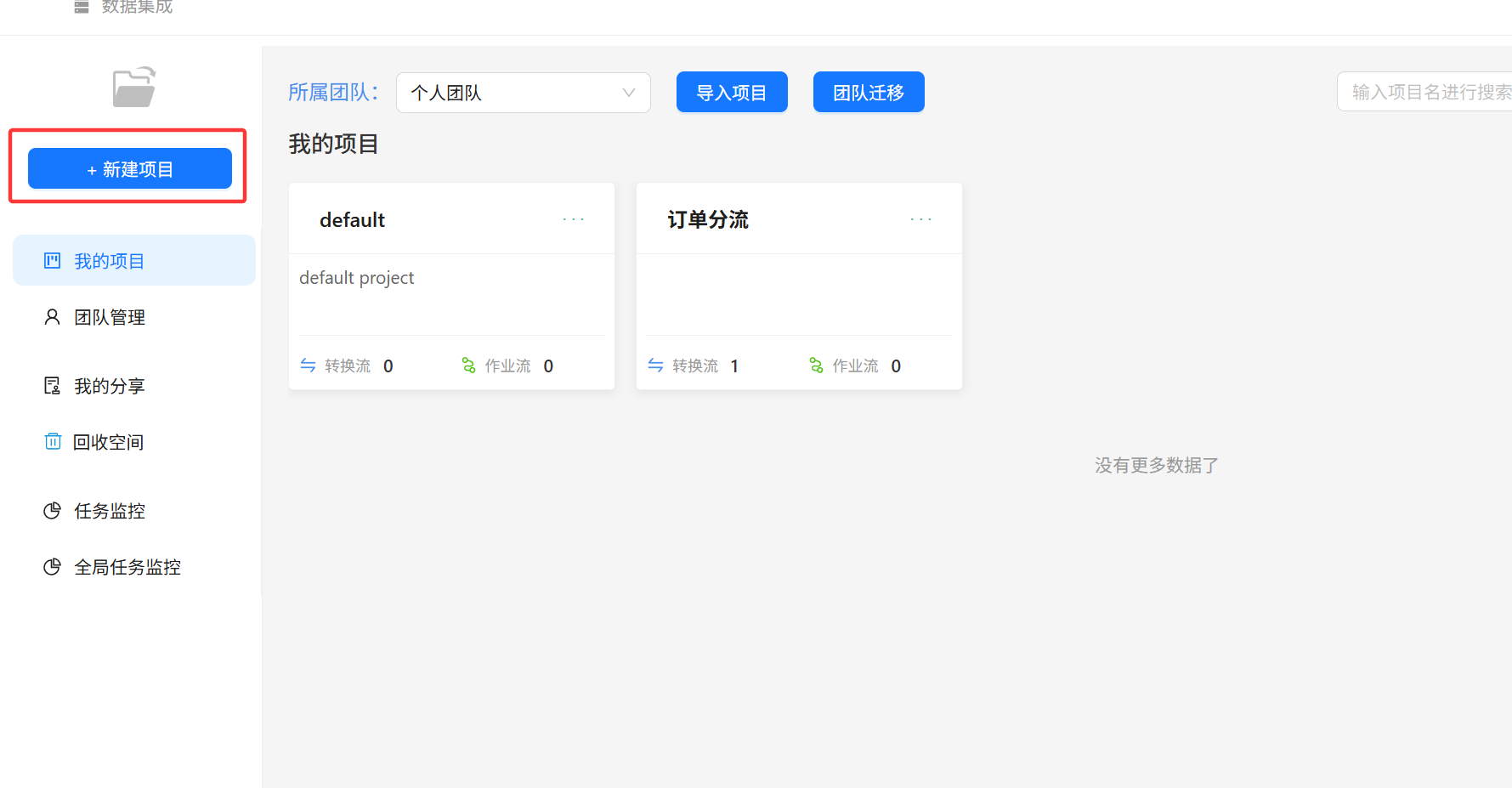

首先登录助睿零代码在线实验平台，点击“新建项目”，输入项目名称“学生用户画像标签构建”。

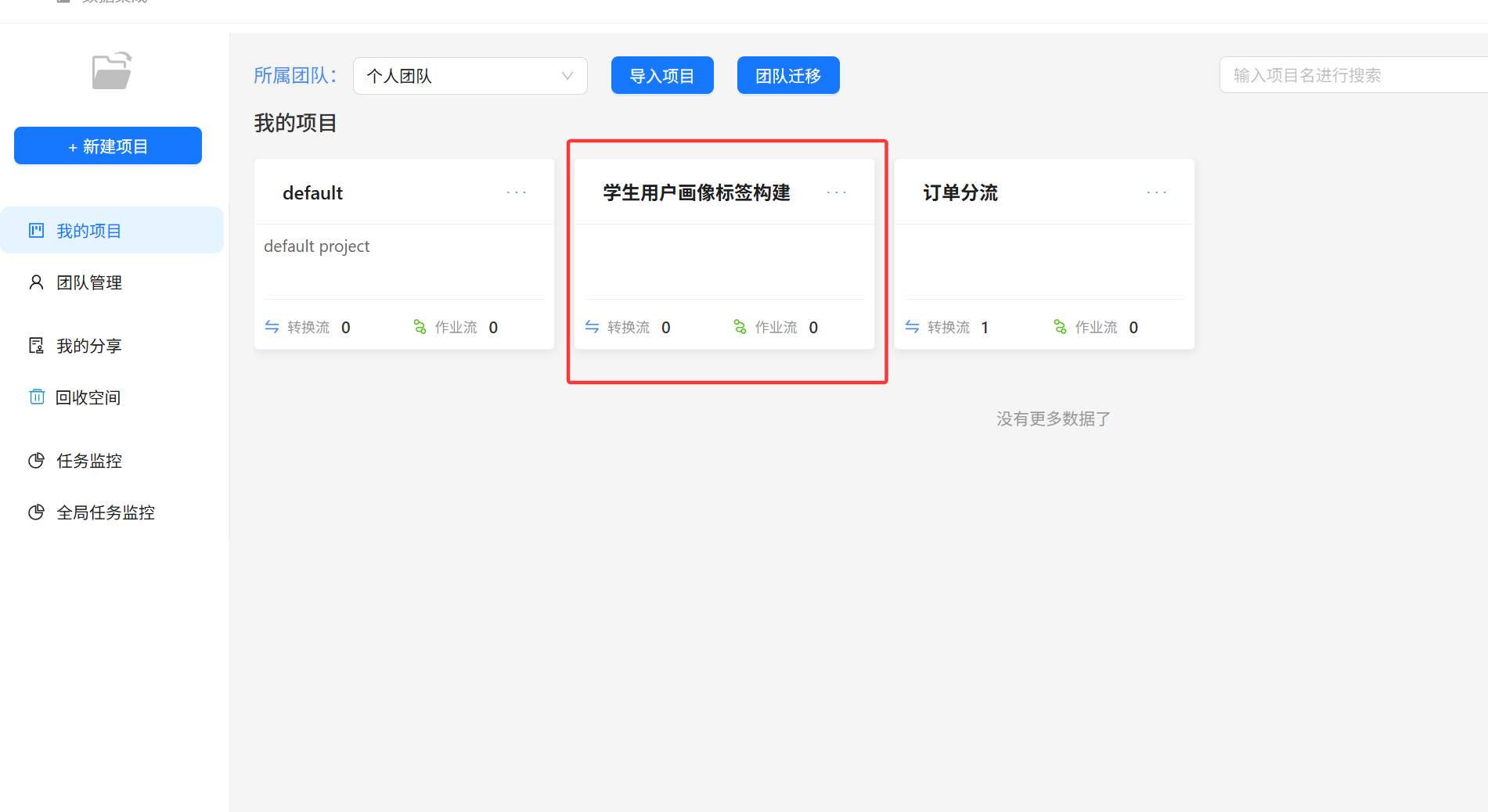

创建成功后，即可在数据集成页面看到新创建的项目。

4.2 数据资源获取

4.2.1 获取实验数据集

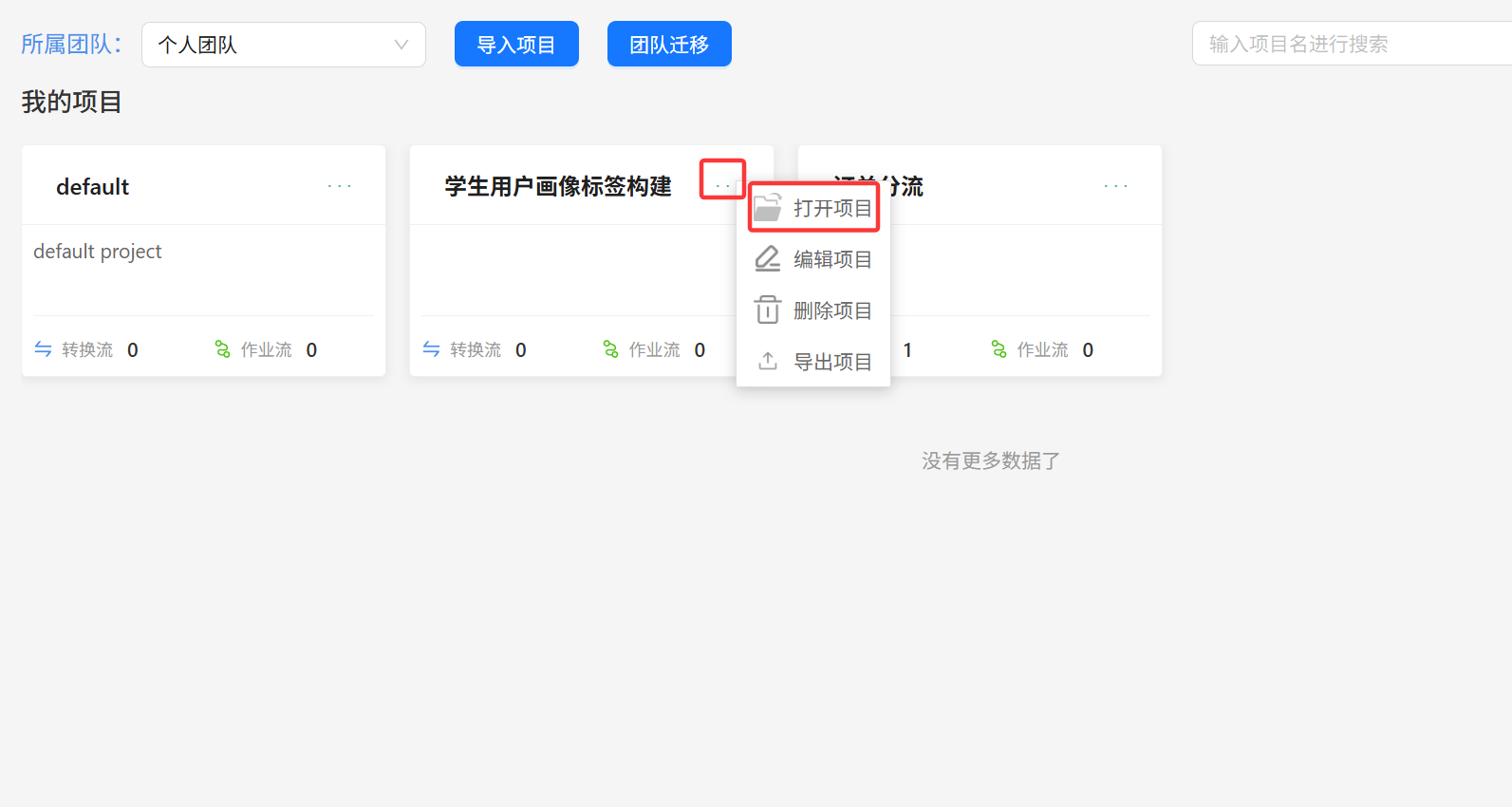

点击项目右上角“…” → “打开项目”，进入项目页面。

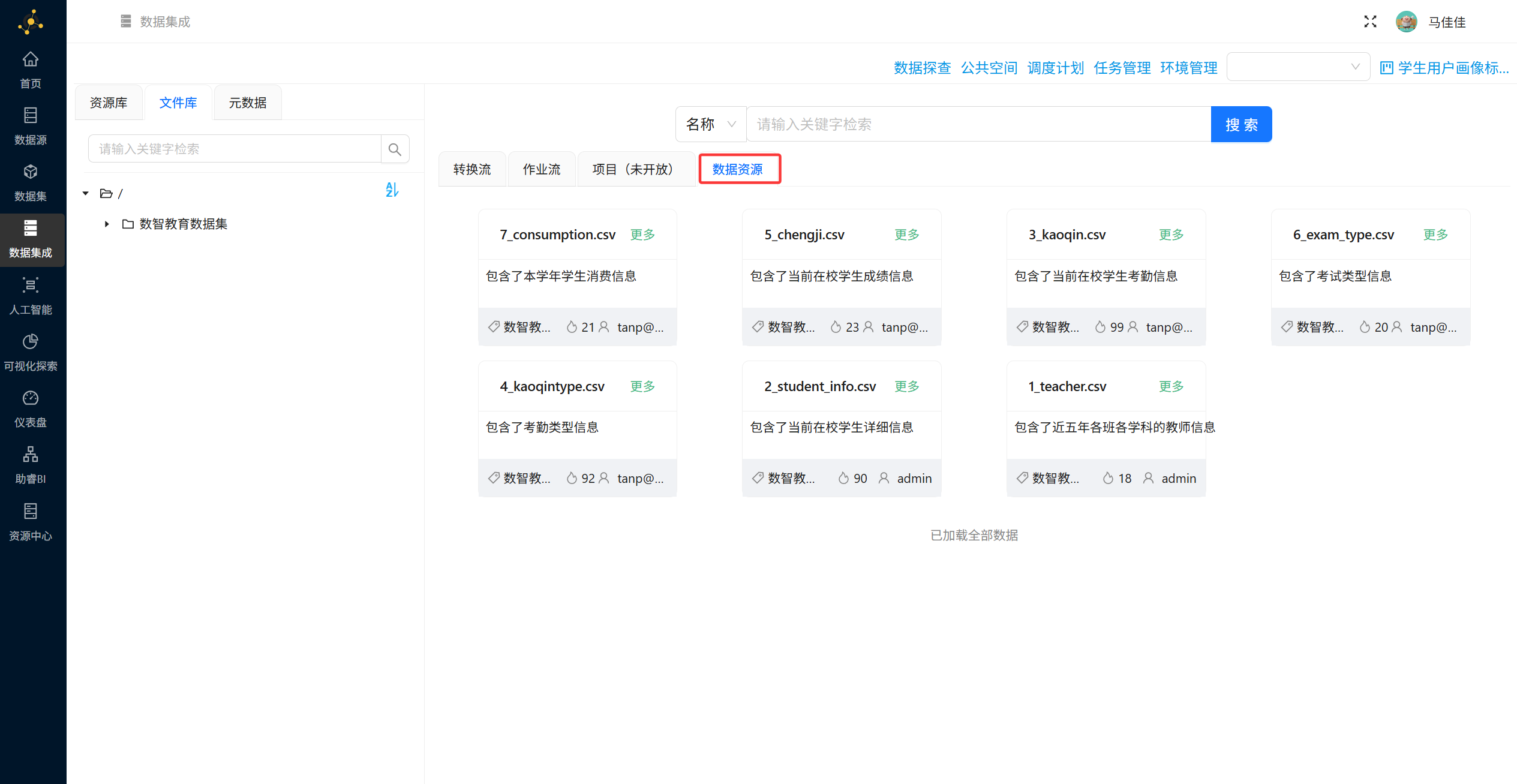

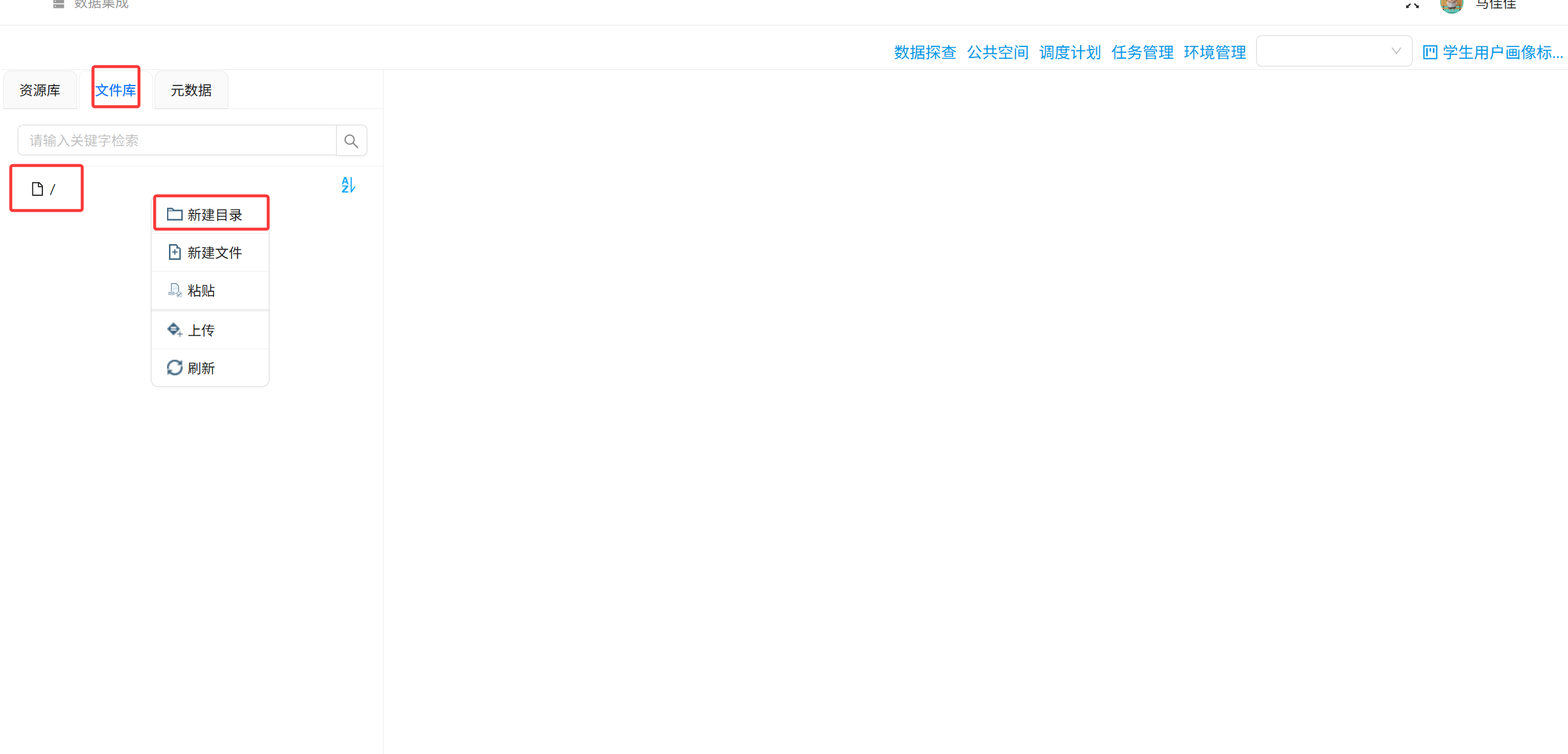

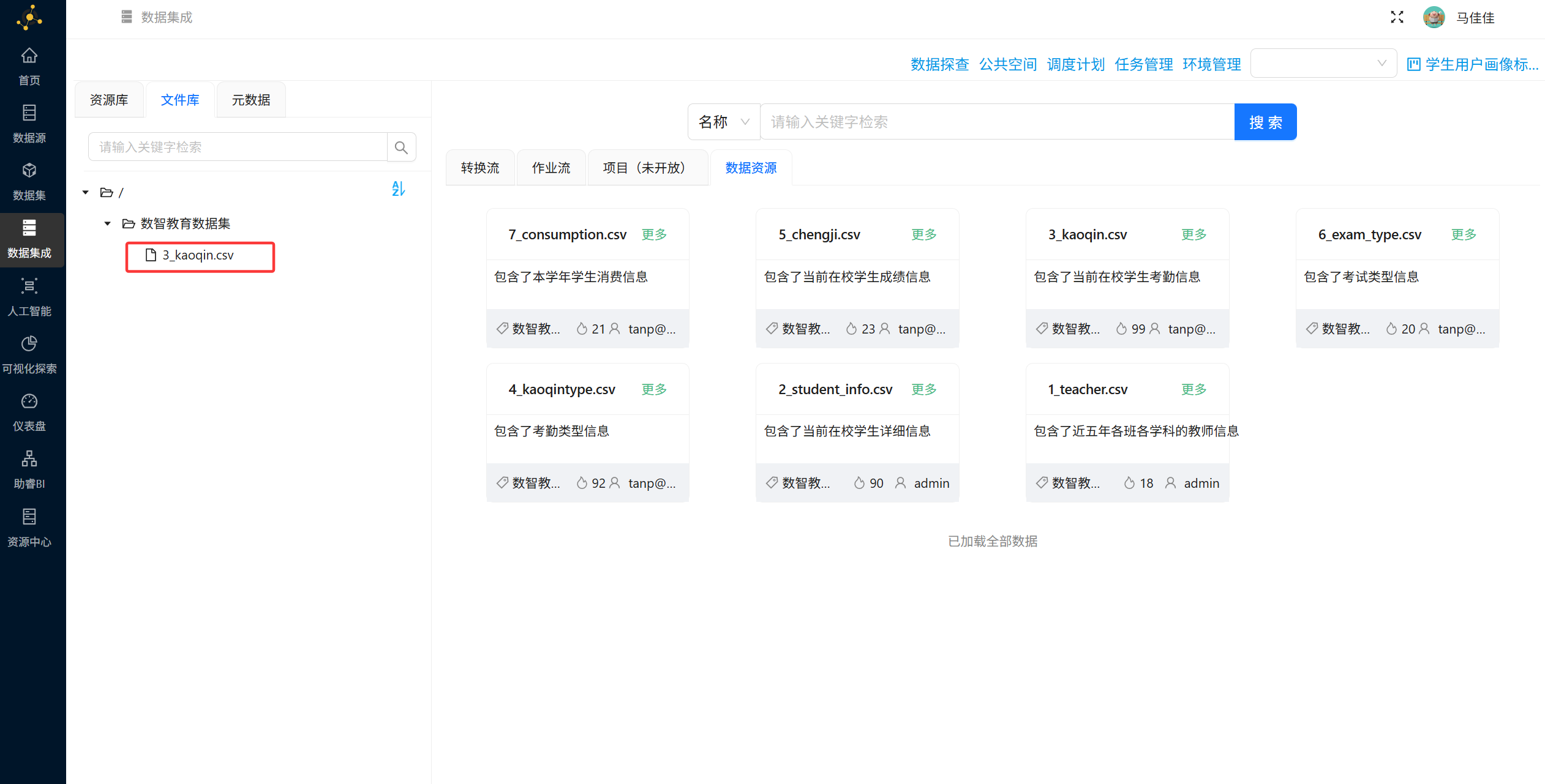

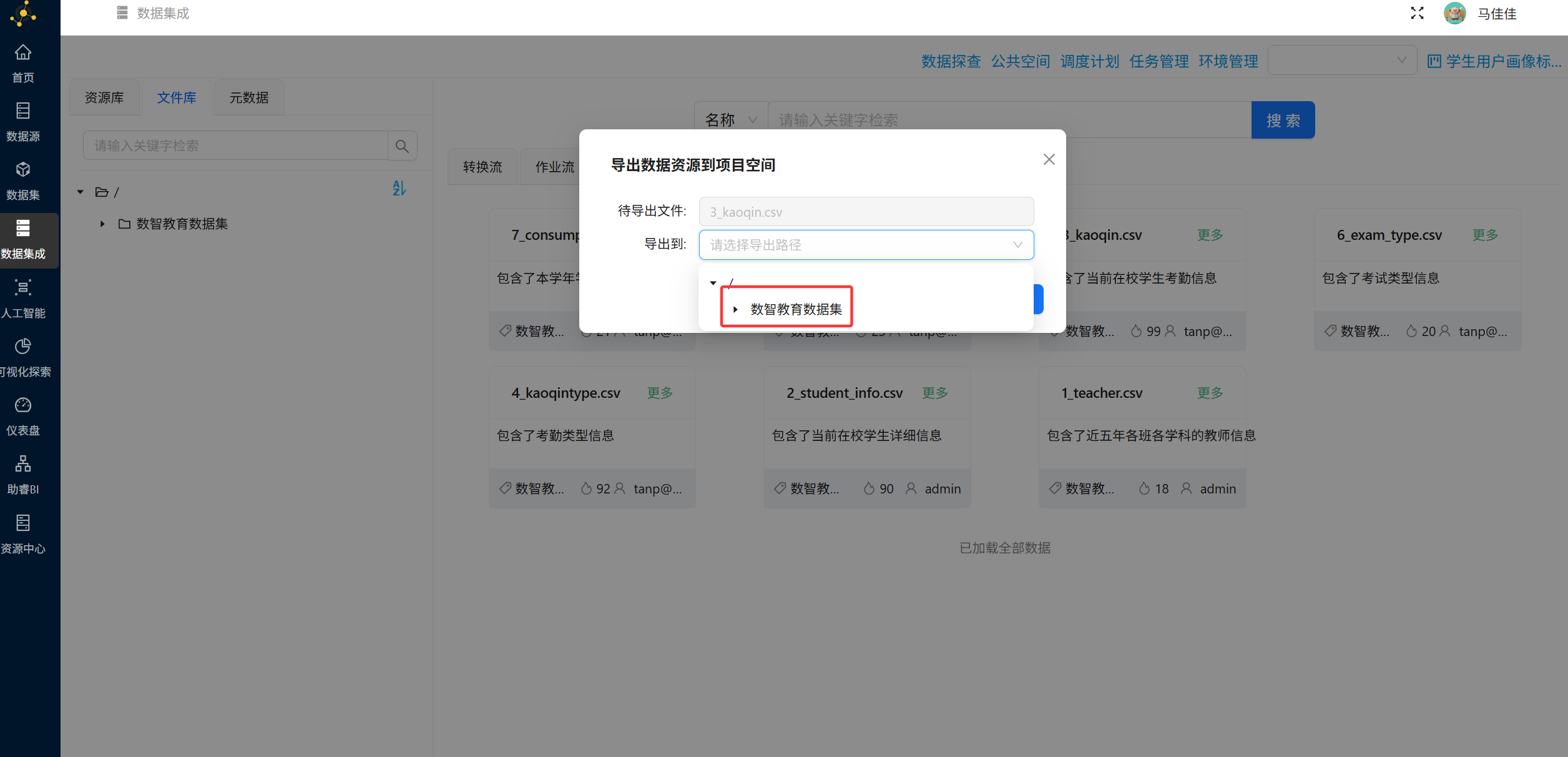

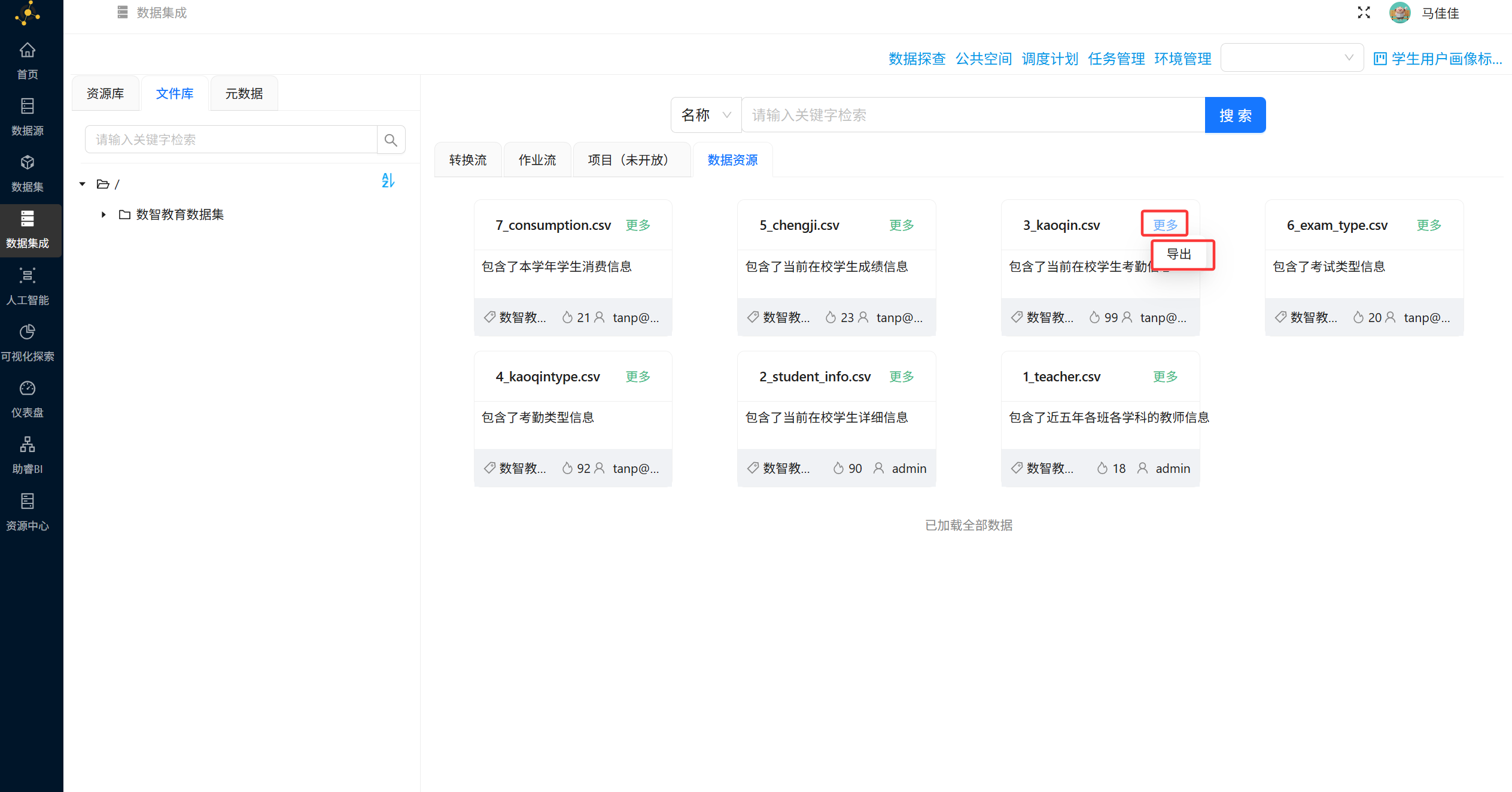

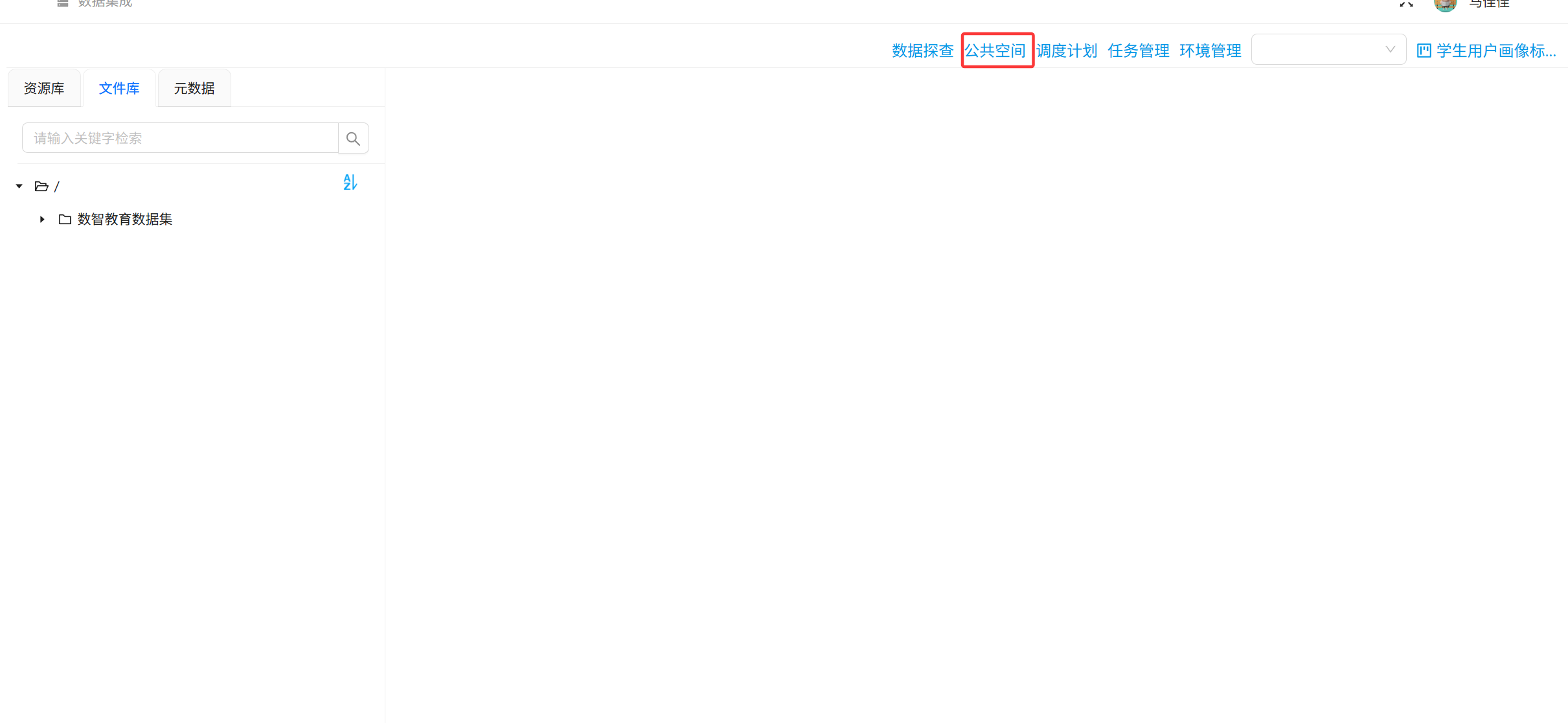

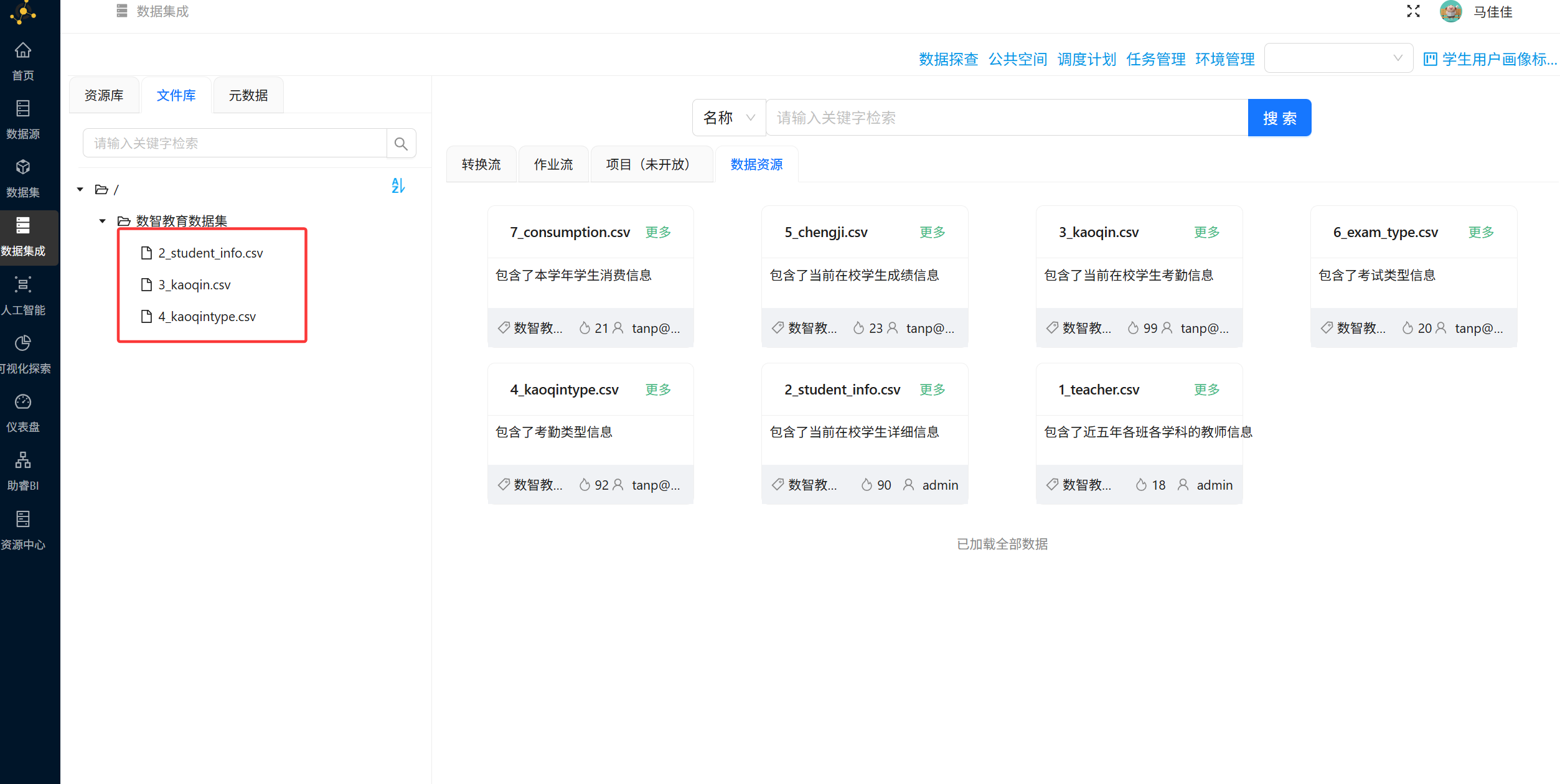

在文件库中新建目录“数智教育数据集”，然后将公共空间中的以下CSV文件导出到该目录：

• 3_kaoqin.csv（考勤主表）
• 4_kaoqintype.csv（考勤类型码表）
• 2_student_info.csv（学生信息表）








4.2.2 建立数据源连接

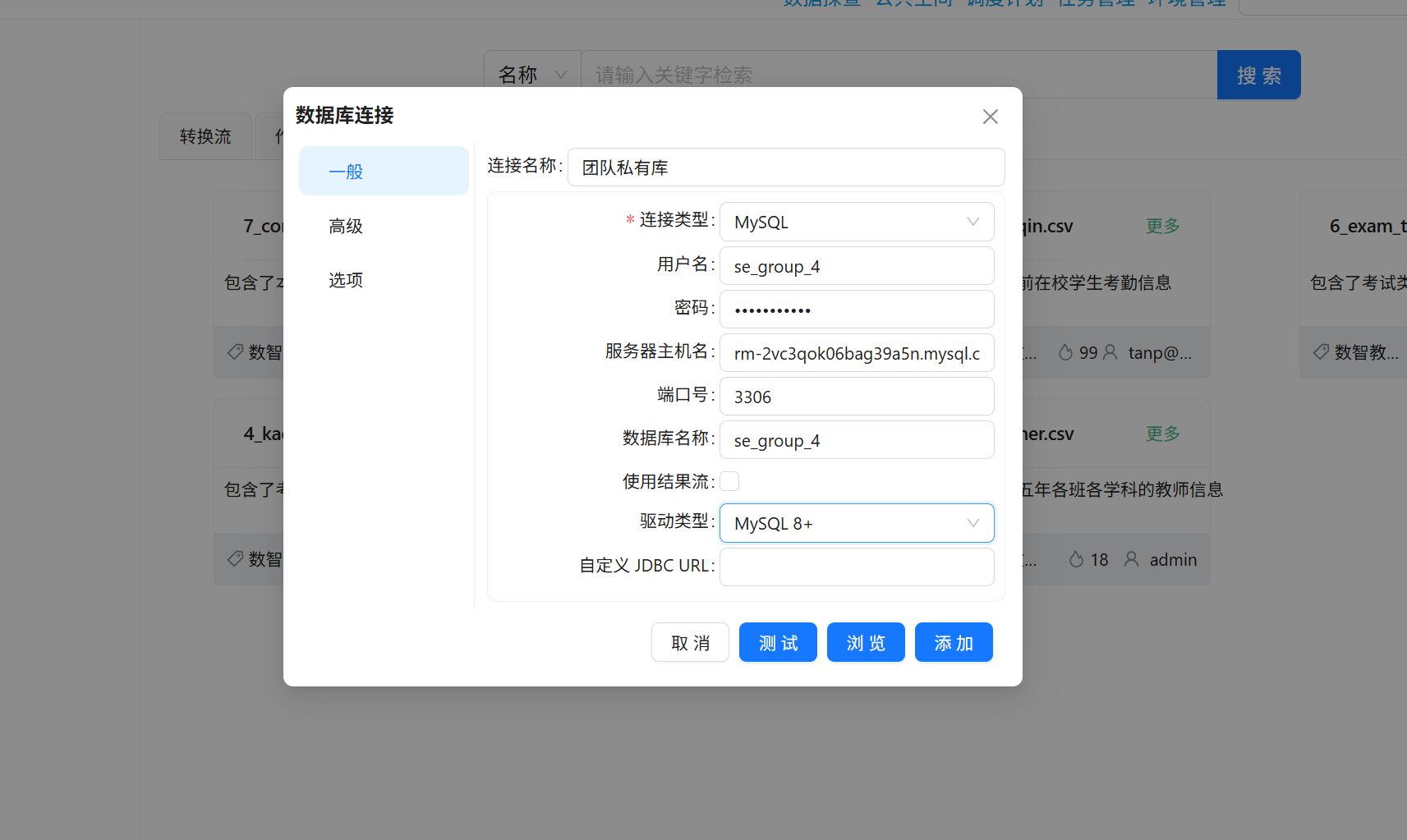

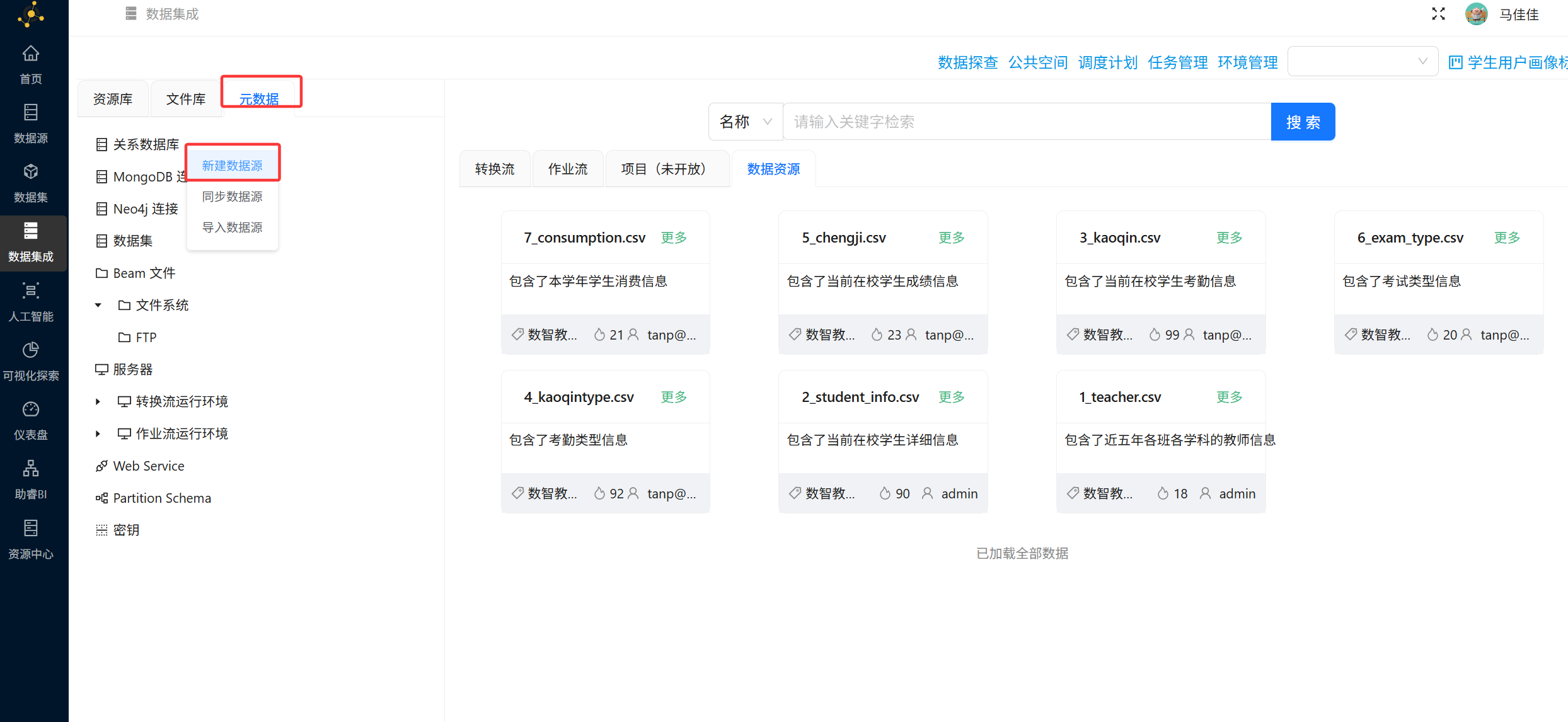

在元数据管理页面，右键“关系数据库” → “新建数据源”，配置MySQL连接信息：

配置项	值
连接类型	MySQL
驱动类型	MySQL 8+
服务器主机名	rm-2vc3qok06bag39a5n.mysql.cn-chengdu.rds.aliyuncs.com
端口号	3306

点击“测试”验证连接成功后，点击“添加”完成数据源创建。

4.2.3 导入原始数据到数据库

（1）创建原始_学生考勤表

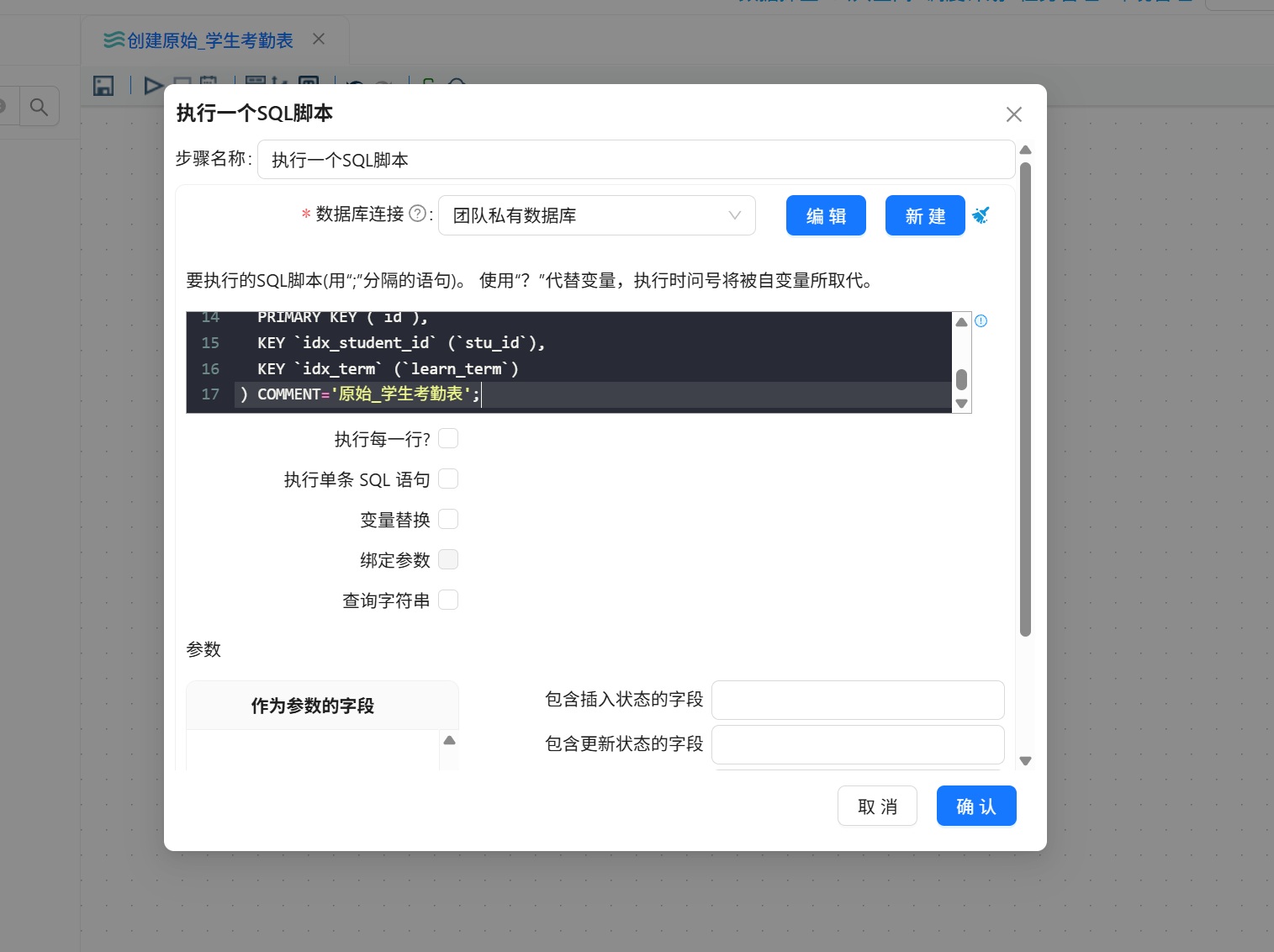

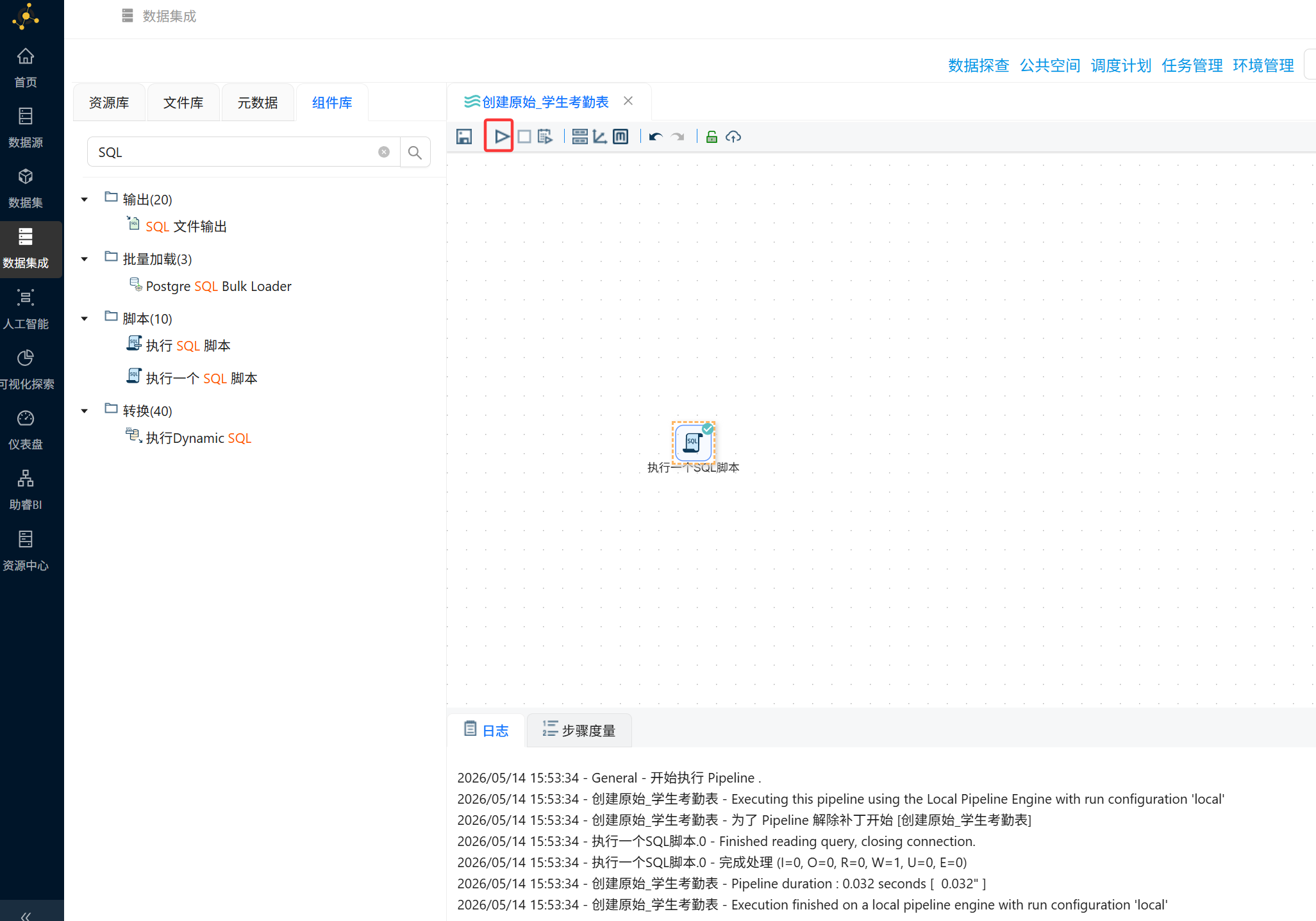

新建转换流“创建原始_学生考勤表”，拖拽“执行一个SQL脚本”组件，执行建表SQL：

CREATE TABLE IF NOT EXISTS `raw_attendance` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '自增ID',
  `attendance_id` varchar(64) DEFAULT NULL COMMENT '考勤ID',
  `learn_term` varchar(30) DEFAULT NULL COMMENT '学期',
  `data_datetime` varchar(50) DEFAULT NULL COMMENT '时间和日期',
  `attendance_type_id` varchar(64) DEFAULT NULL COMMENT '考勤类型ID',
  `attendance_name` varchar(100) DEFAULT NULL COMMENT '考勤名称',
  `stu_id` varchar(64) DEFAULT NULL COMMENT '学生ID',
  `stu_name` varchar(100) DEFAULT NULL COMMENT '学生姓名',
  `cla_name` varchar(100) DEFAULT NULL COMMENT '班级名',
  `cla_id` varchar(64) DEFAULT NULL COMMENT '班级ID',
  PRIMARY KEY (`id`)
) COMMENT='原始_学生考勤表';

（2）导入原始考勤数据

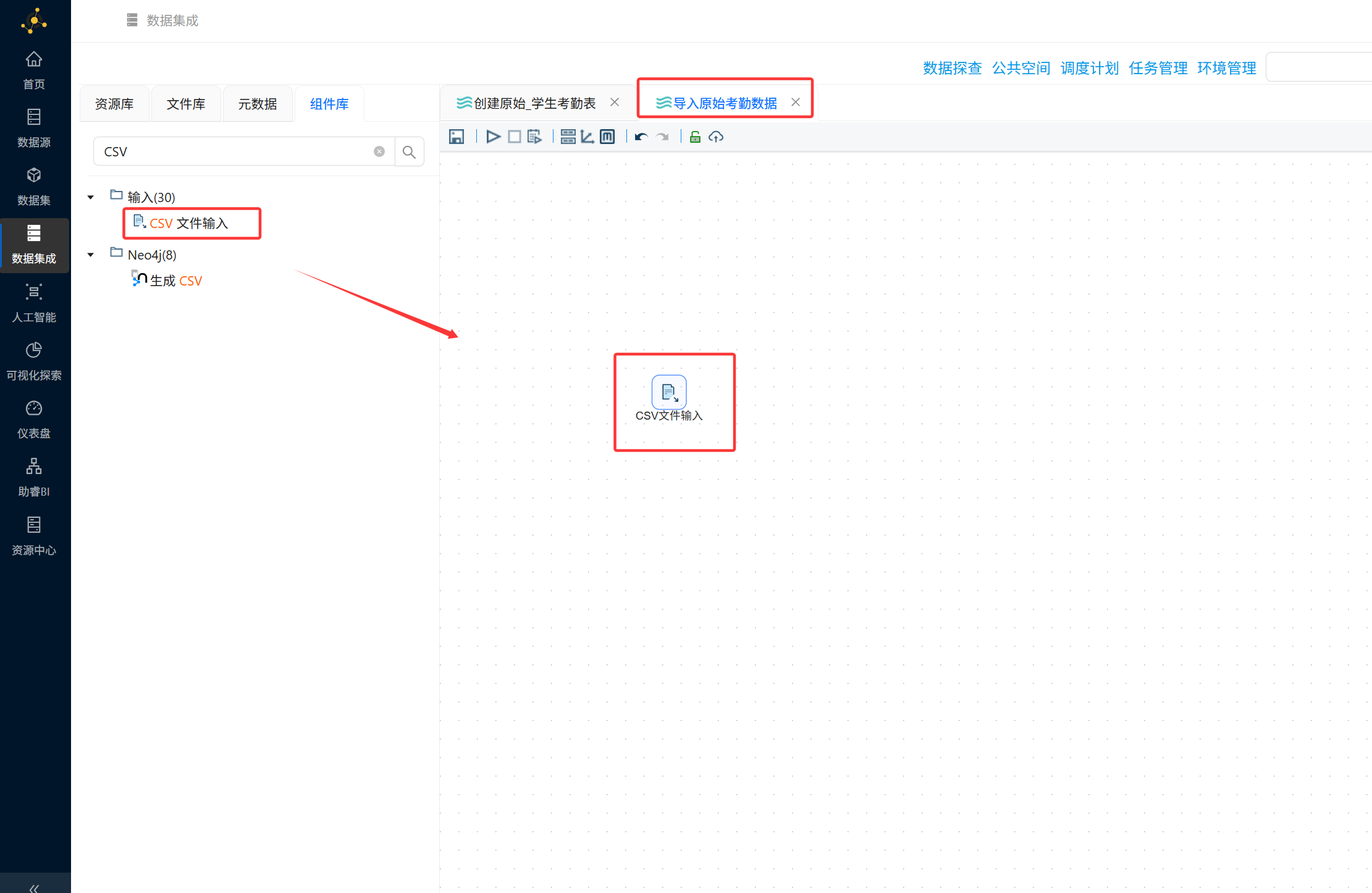

新建转换流“导入原始考勤数据”，配置如下组件：

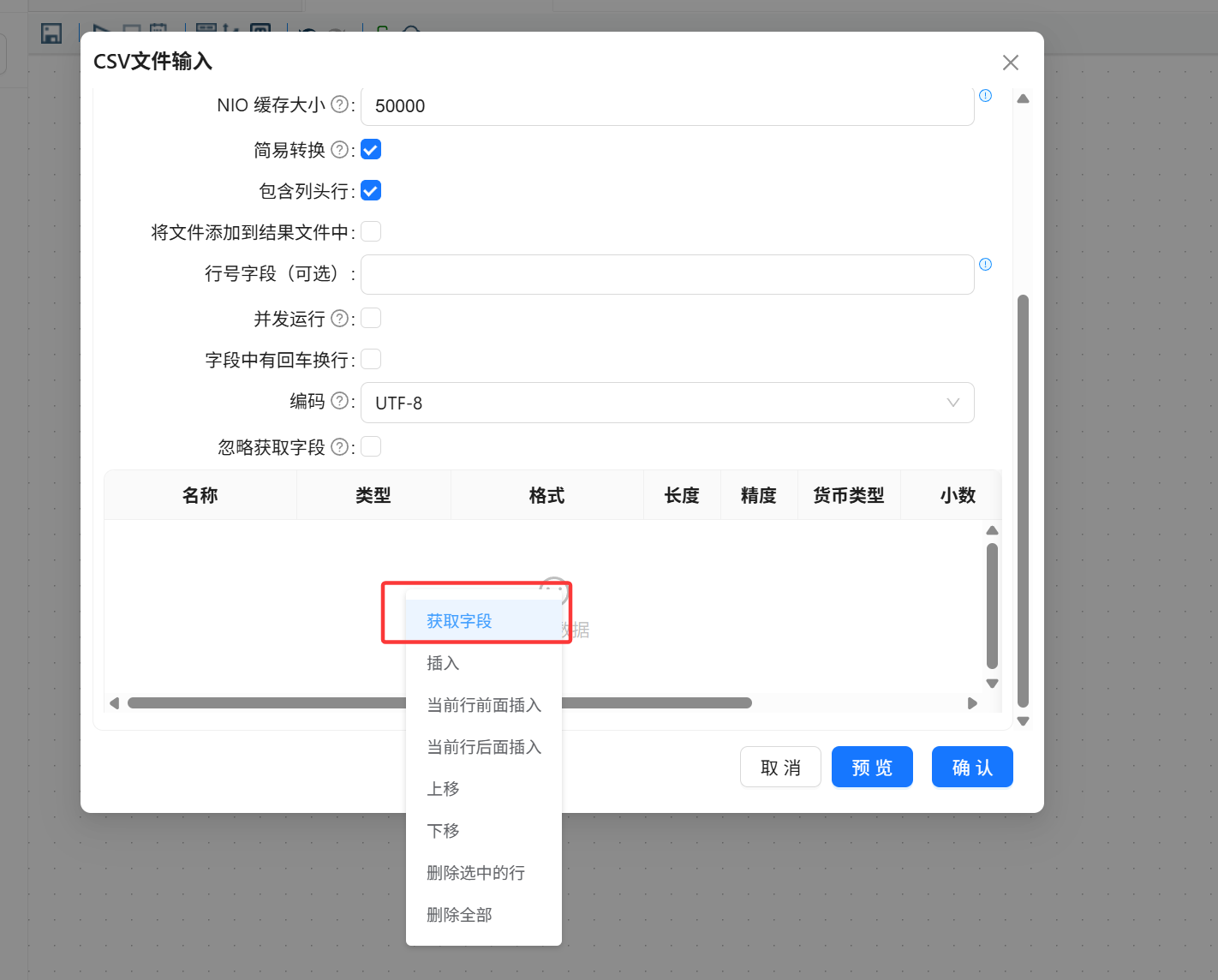

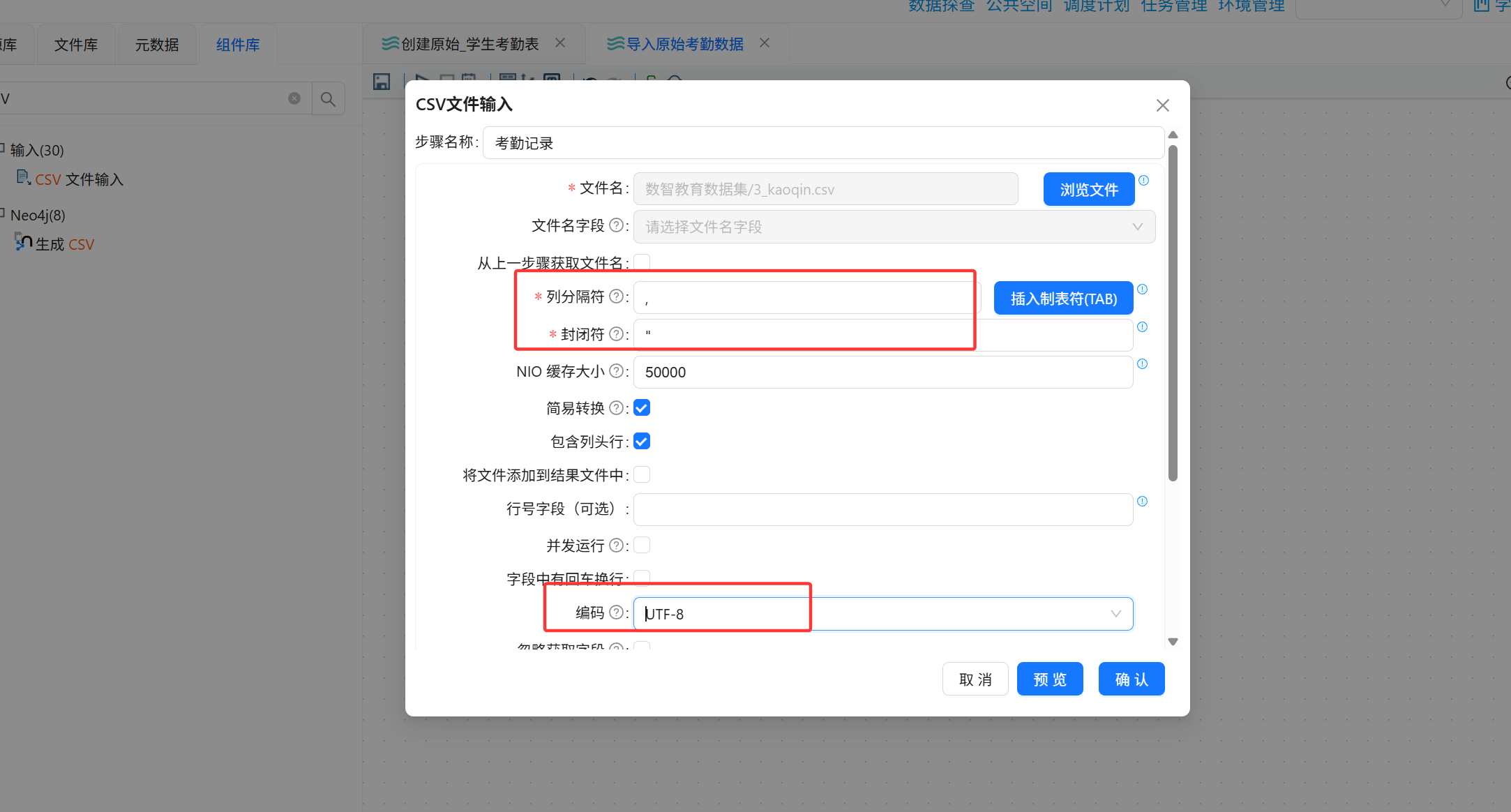

CSV文件输入组件配置：

• 文件名：选择3_kaoqin.csv
• 列分隔符：默认
• 编码：UTF-8

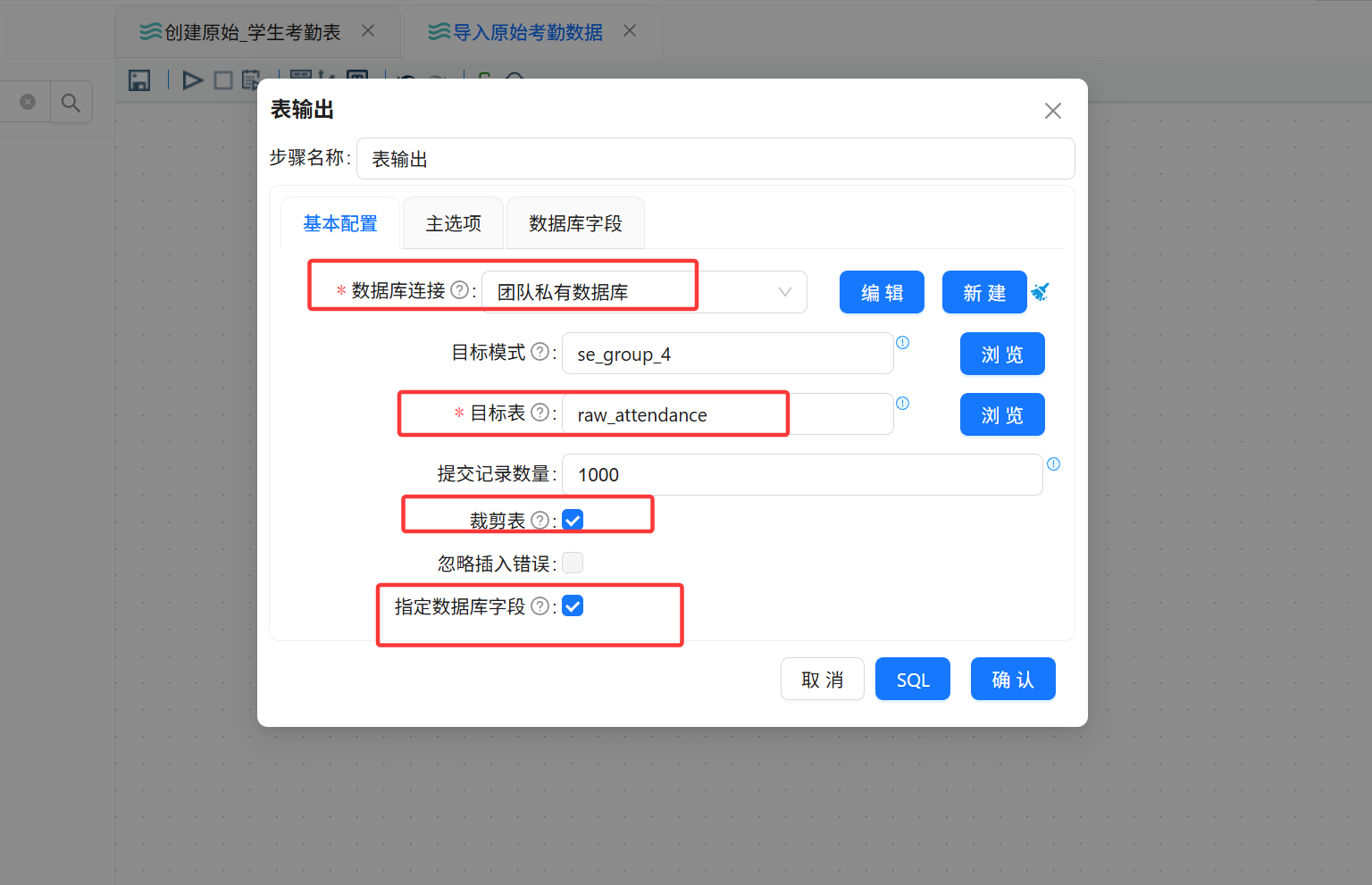

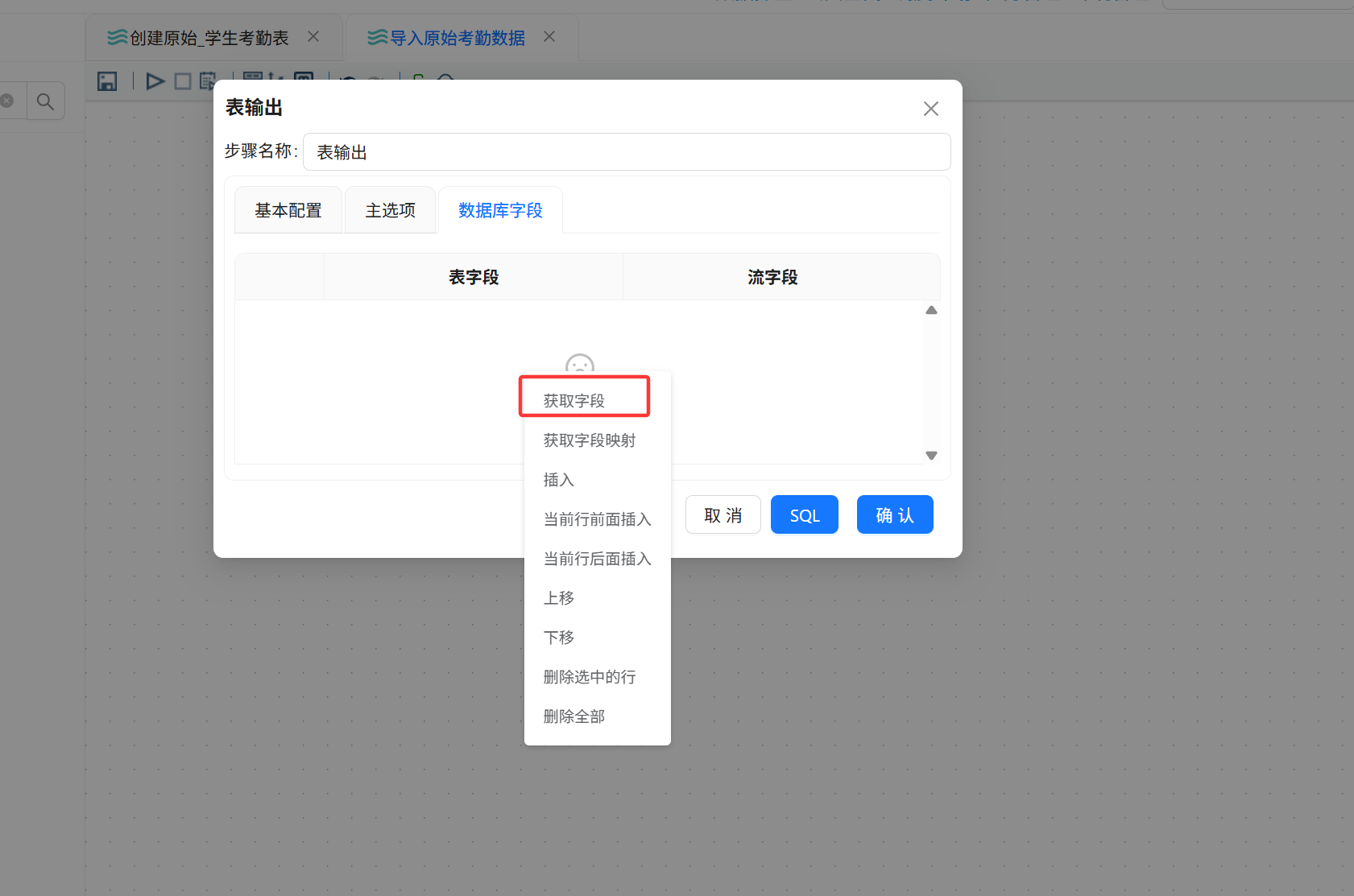

表输出组件配置：

• 数据库连接：团队私有数据库
• 目标表：raw_attendance

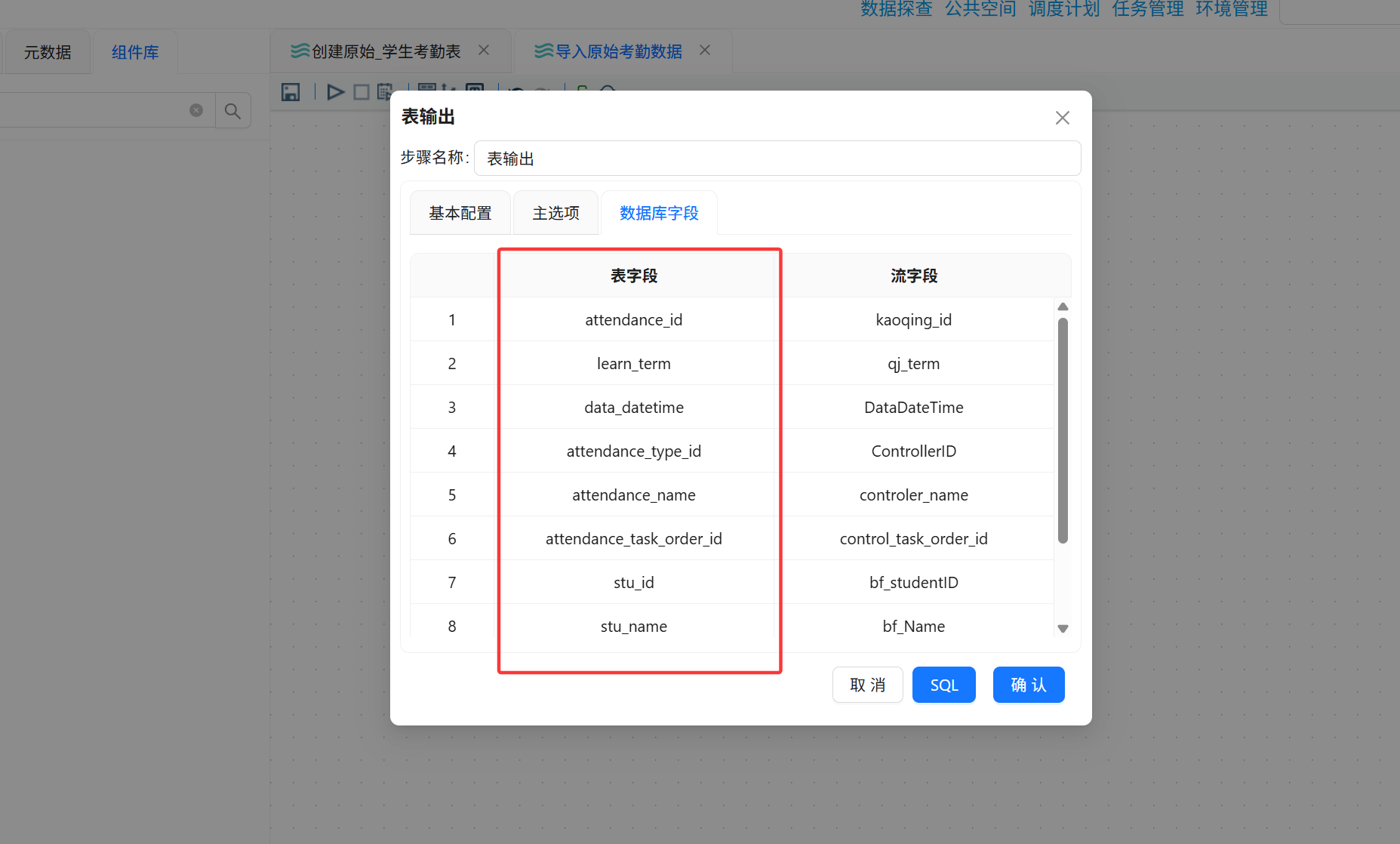

• 建立字段映射关系

（3）导入考勤类型表

参照上述步骤，创建raw_attendance_type表并导入4_kaoqintype.csv数据。

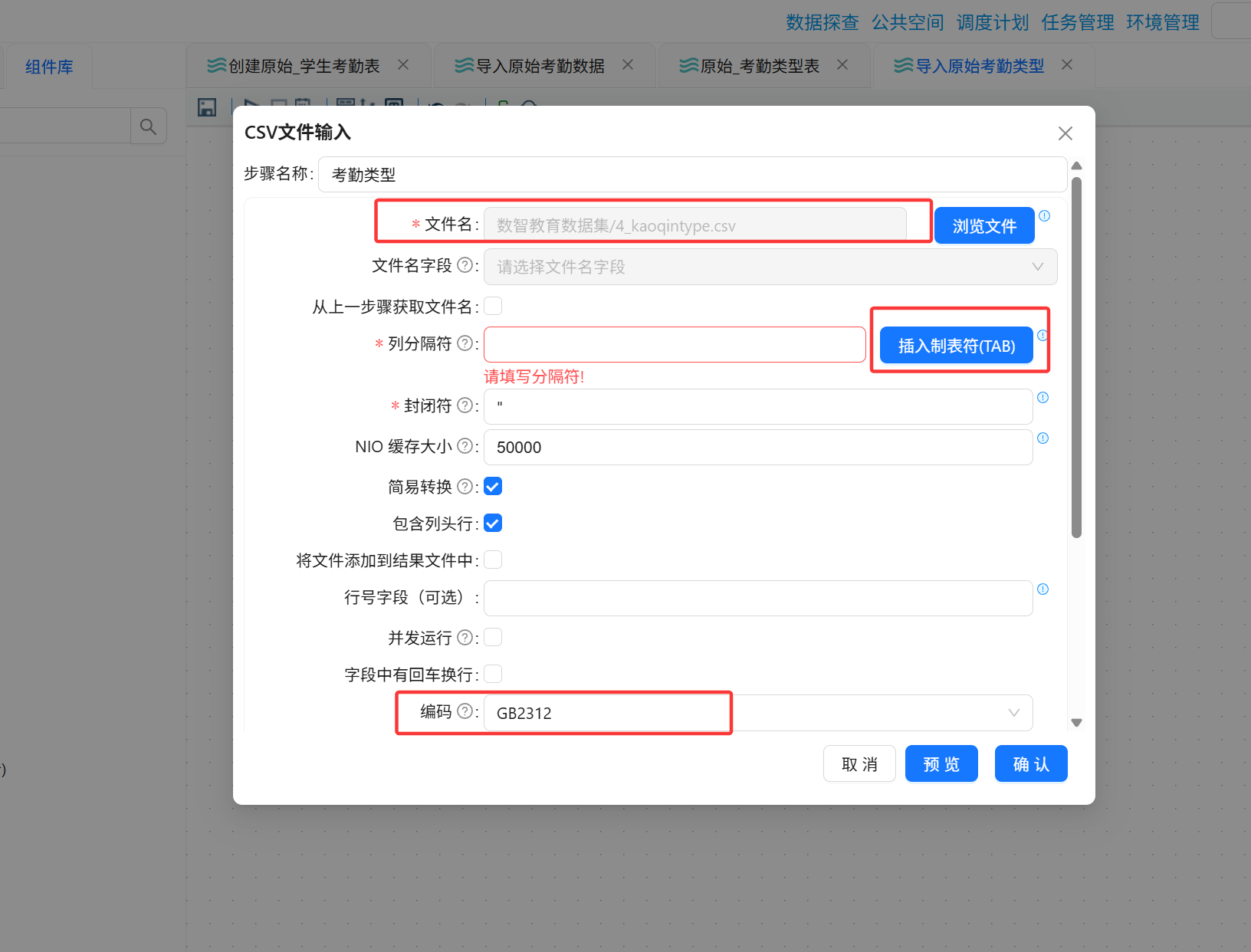

特别说明：考勤类型表的CSV列分隔符为制表符（TAB），编码为GB2312。

CREATE TABLE IF NOT EXISTS `raw_attendance_type` (
  `id` bigint NOT NULL AUTO_INCREMENT,
  `attendance_type_id` varchar(64) NOT NULL,
  `attendance_type_name` varchar(100) DEFAULT NULL,
  `attendance_task_order_id` varchar(64) DEFAULT NULL,
  `attendance_task_name` varchar(100) DEFAULT NULL,
  PRIMARY KEY (`id`)
) COMMENT='原始_考勤类型表';

表输出组件的配置与原始考勤记录表数据导入的一样

（4）导入学生信息表

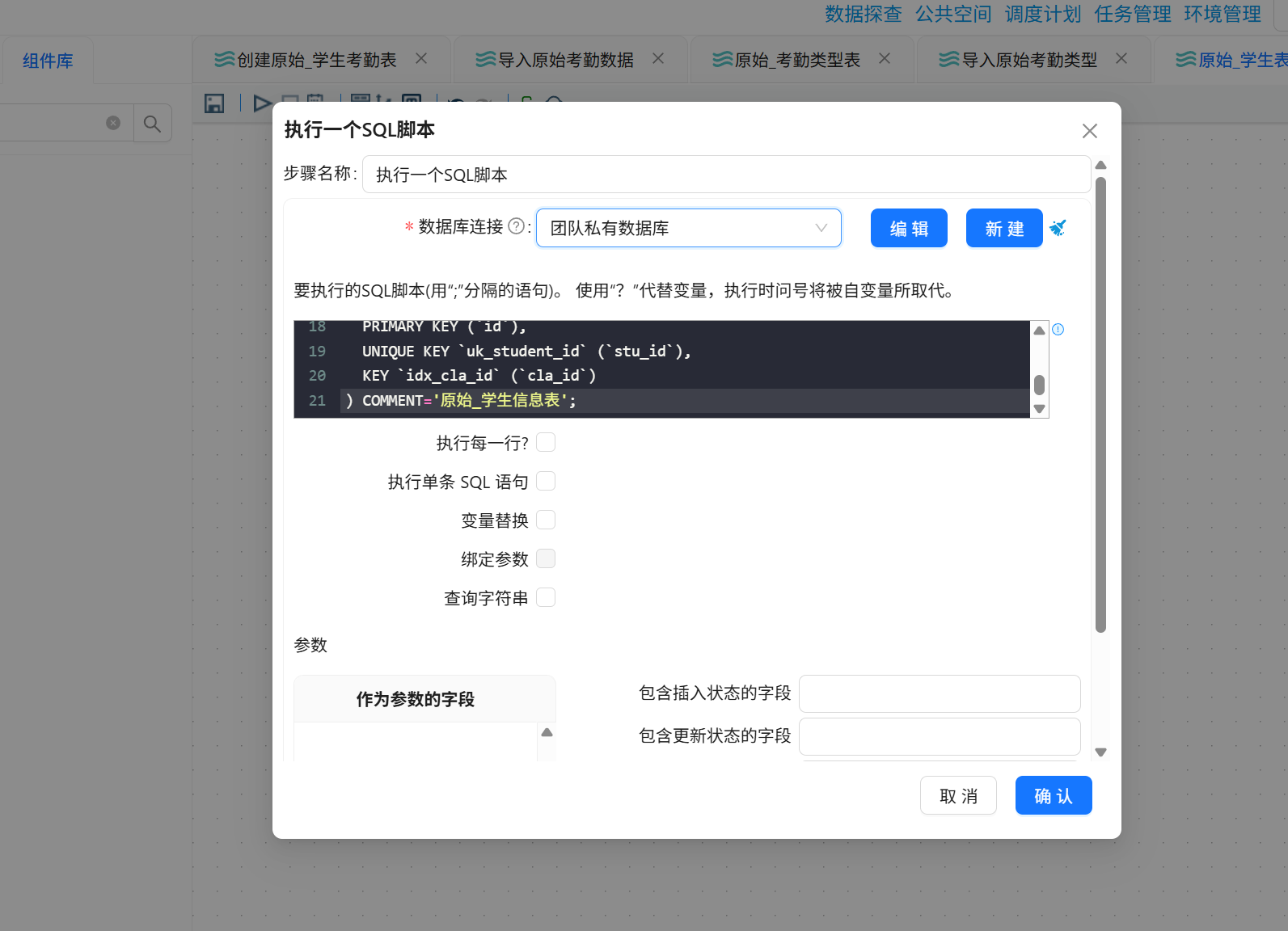

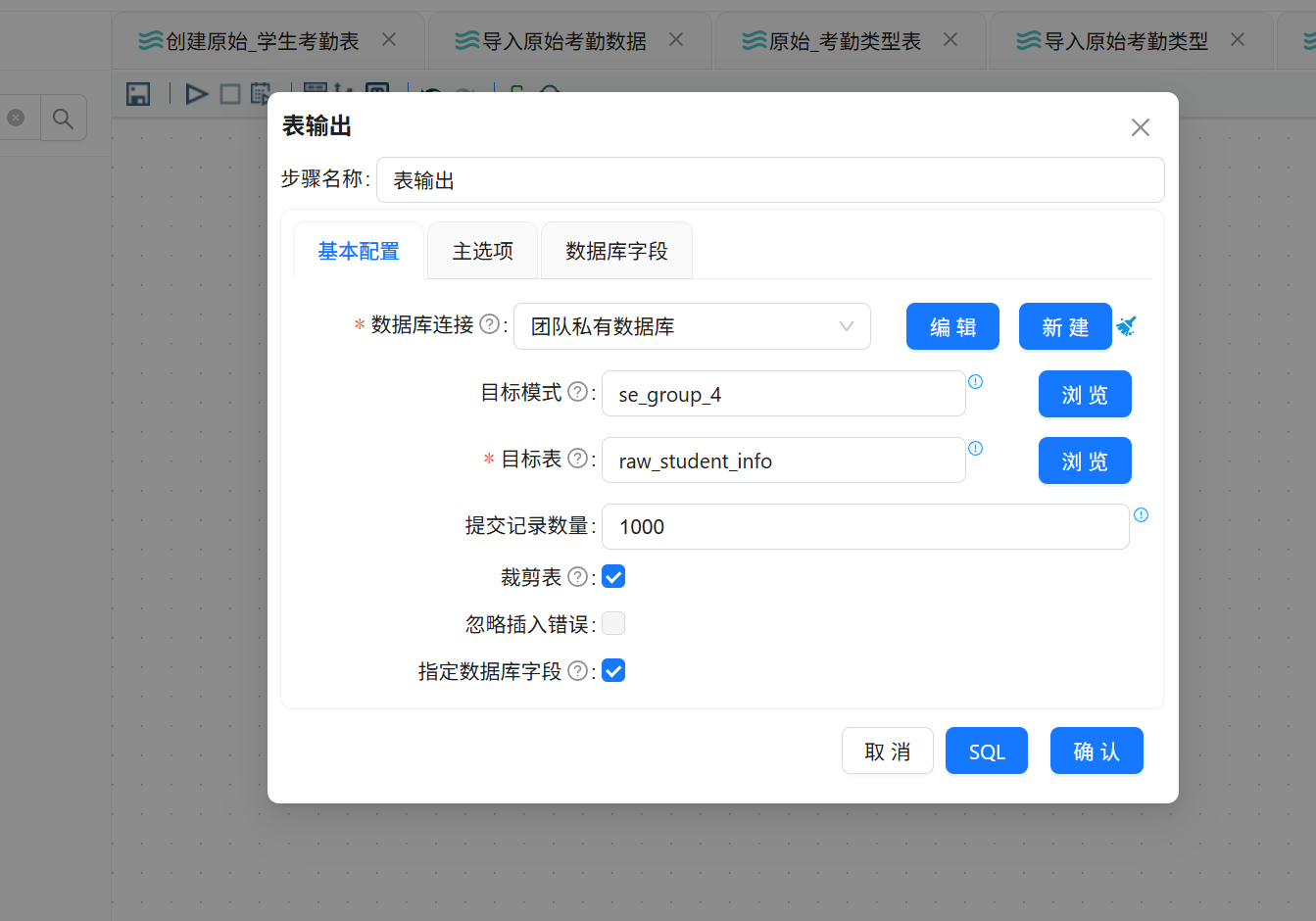

创建raw_student_info表并导入2_student_info.csv数据。

CREATE TABLE IF NOT EXISTS `raw_student_info` (
  `id` bigint NOT NULL AUTO_INCREMENT,
  `stu_id` varchar(64) NOT NULL COMMENT '学生ID',
  `stu_name` varchar(100) DEFAULT NULL,
  `stu_sex` varchar(10) DEFAULT NULL,
  `born_date` varchar(10) DEFAULT NULL,
  `cla_name` varchar(100) DEFAULT NULL,
  `policy` varchar(50) DEFAULT NULL,
  `cla_id` varchar(64) DEFAULT NULL,
  `live_on_campus` varchar(10) DEFAULT NULL COMMENT '是否住校',
  PRIMARY KEY (`id`)
) COMMENT='原始_学生信息表';

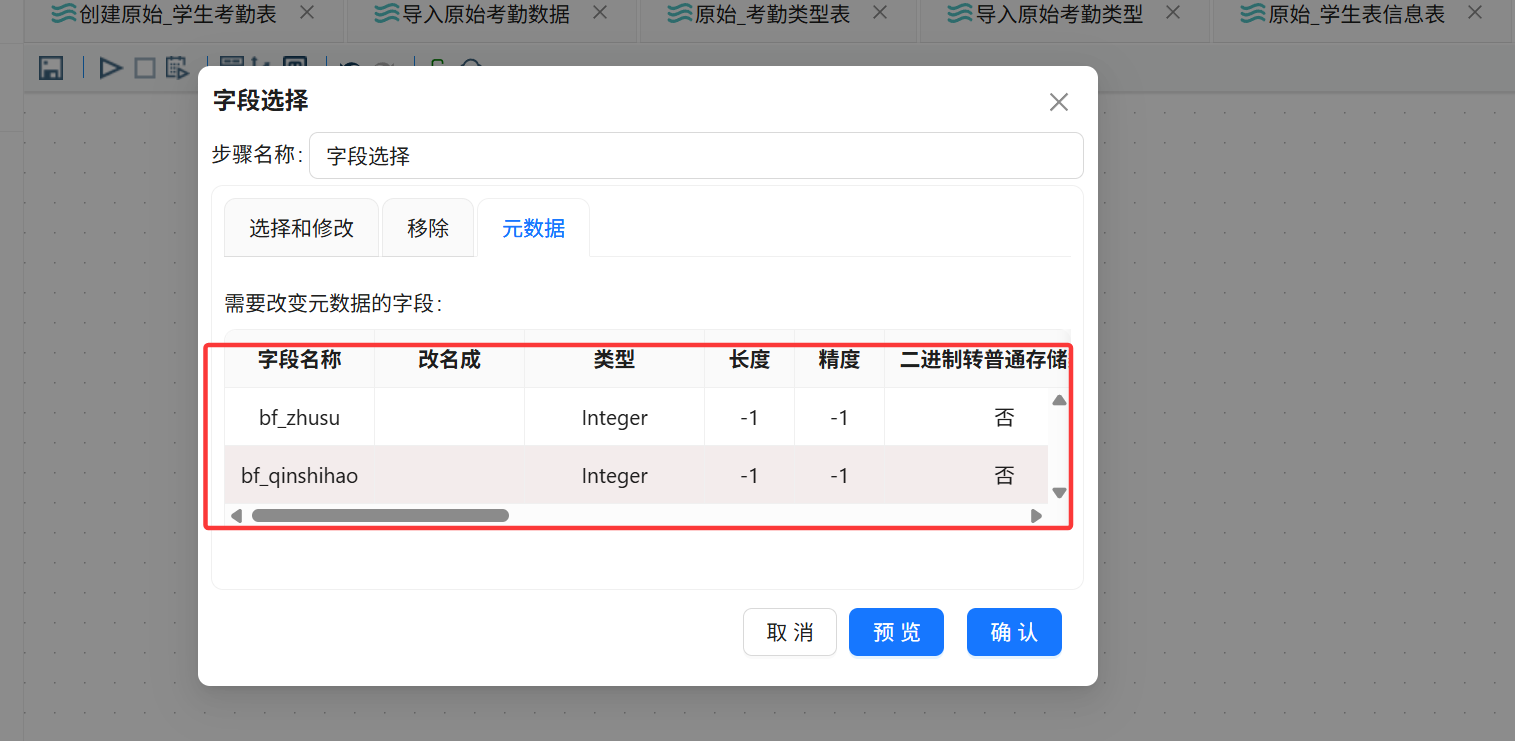

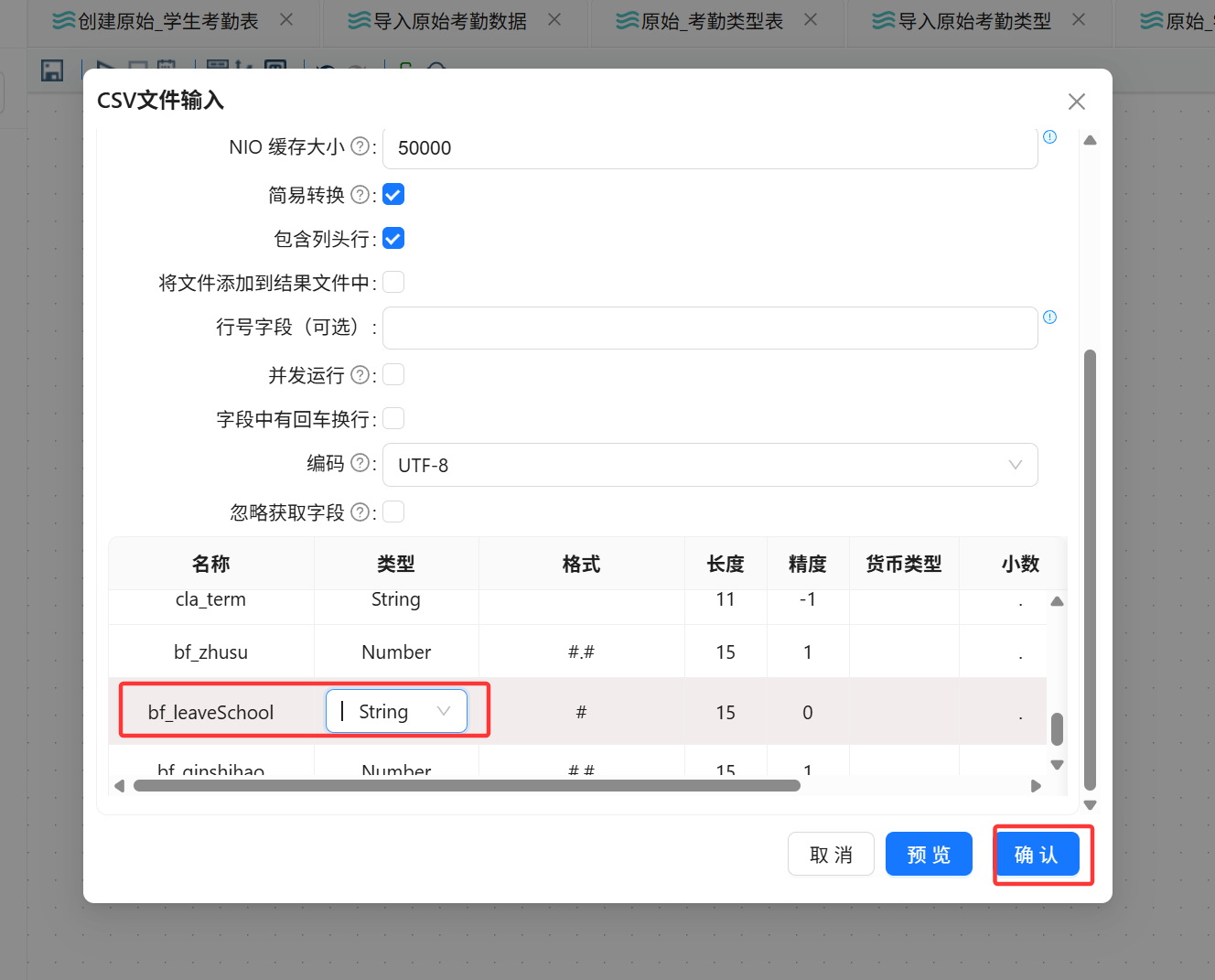

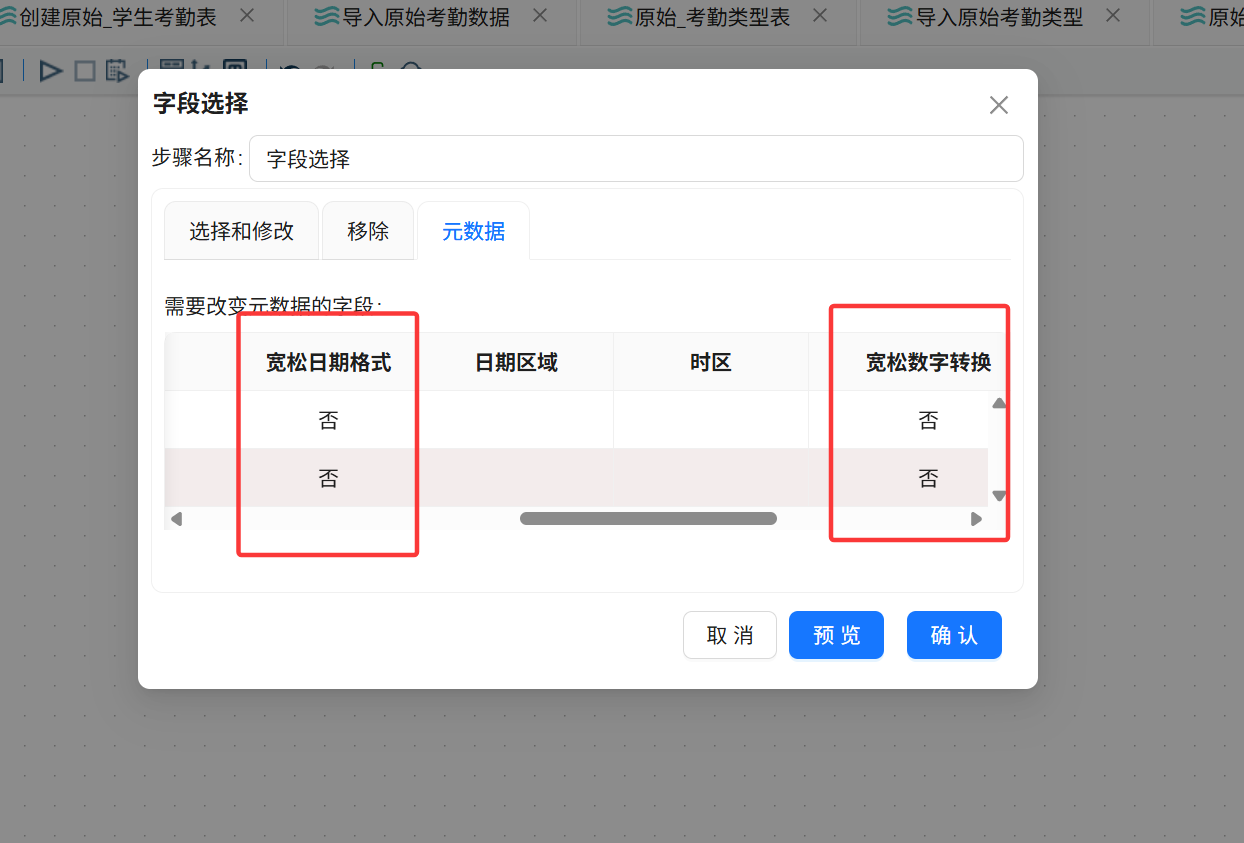

特别说明：bf_zhusu、bf_qinshihao 这2个字段是Integer，为避免出现小数，需要使用“字段选择”组件来固化并规范

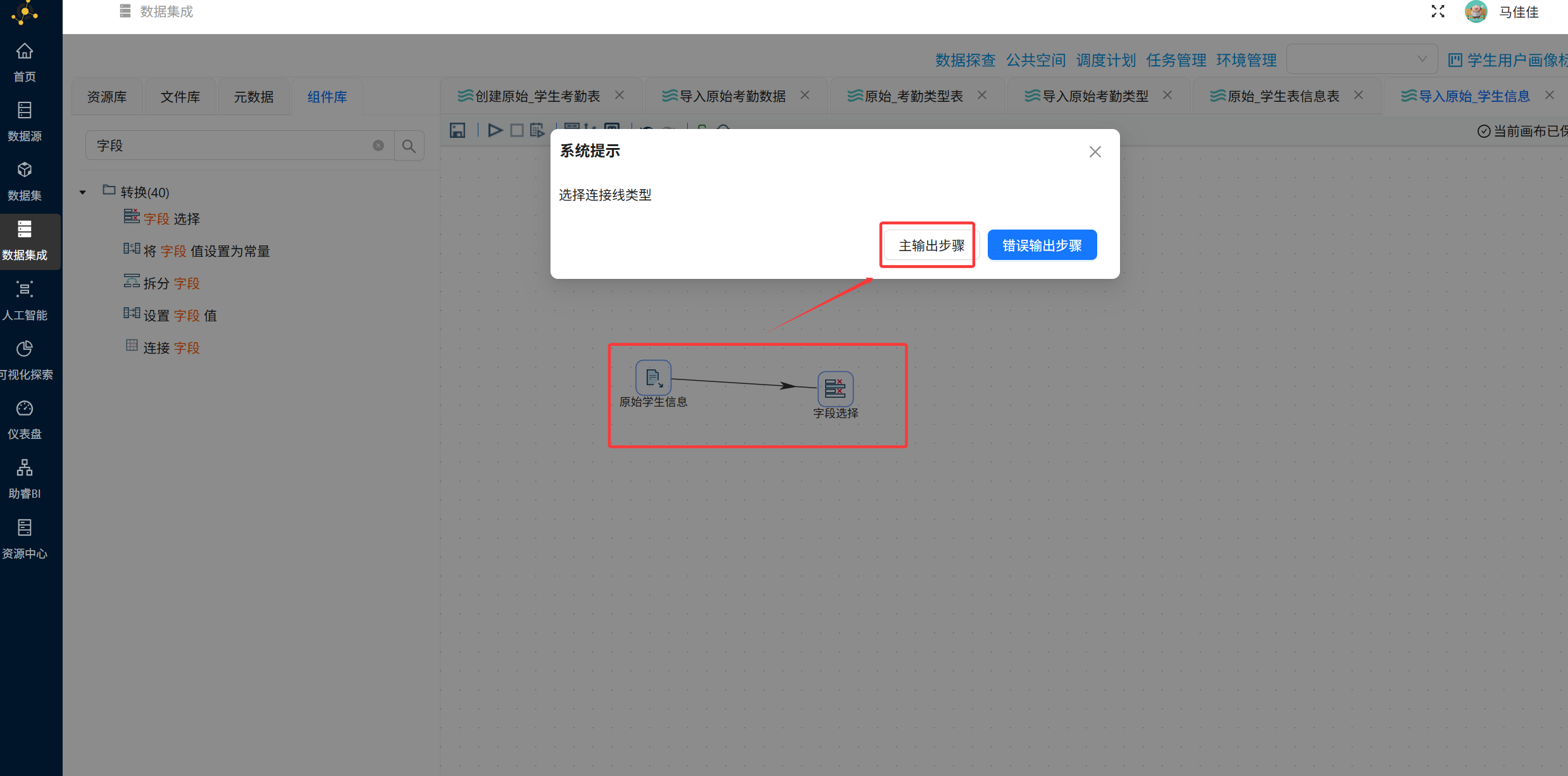

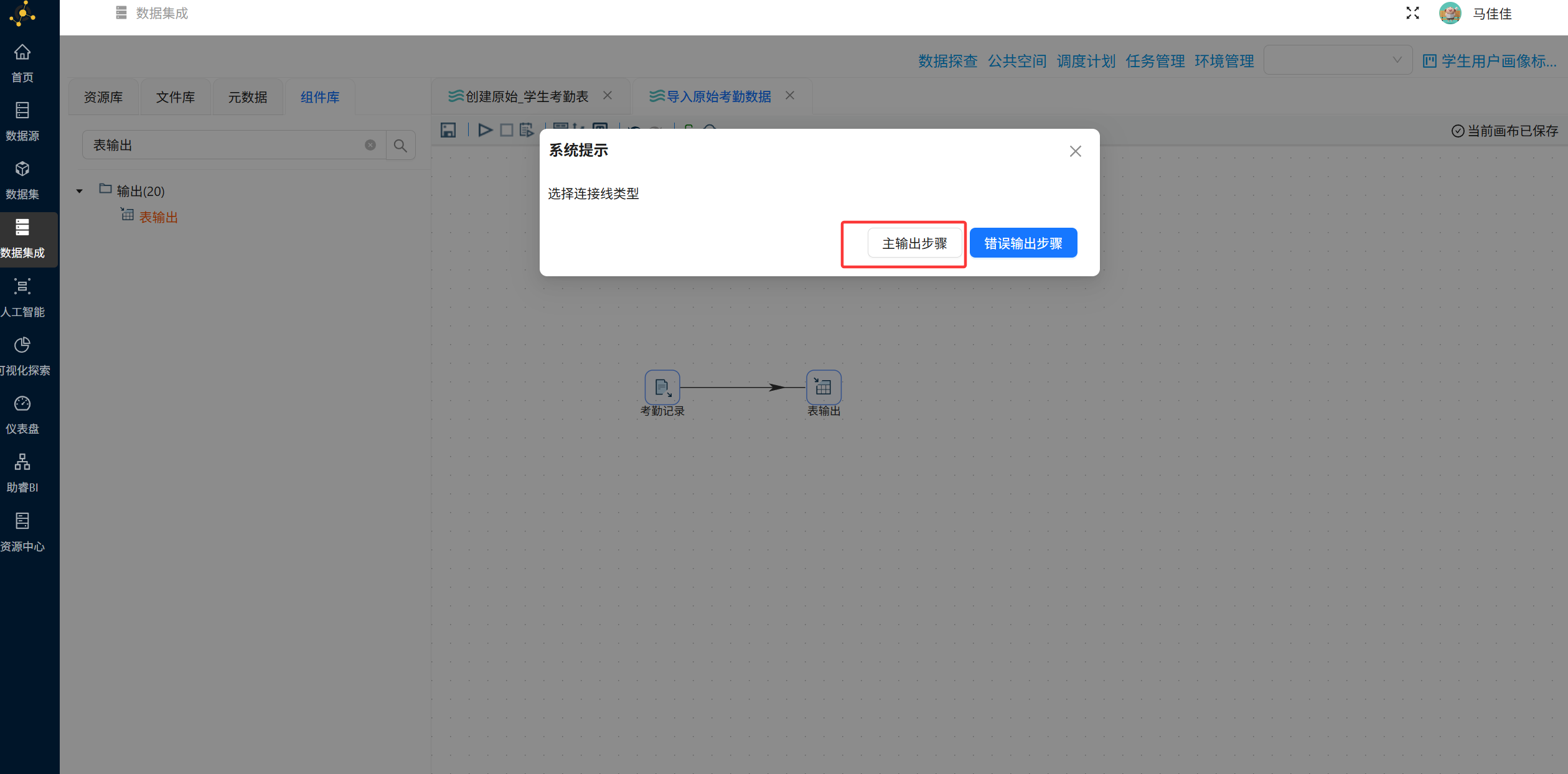

拖拽“字段选择”组件到画布中，创建“CSV文件输入”组件到“字段选择”组件的连线，连接线类型选择“主输出步骤”

4.2.4 创建目标标签表

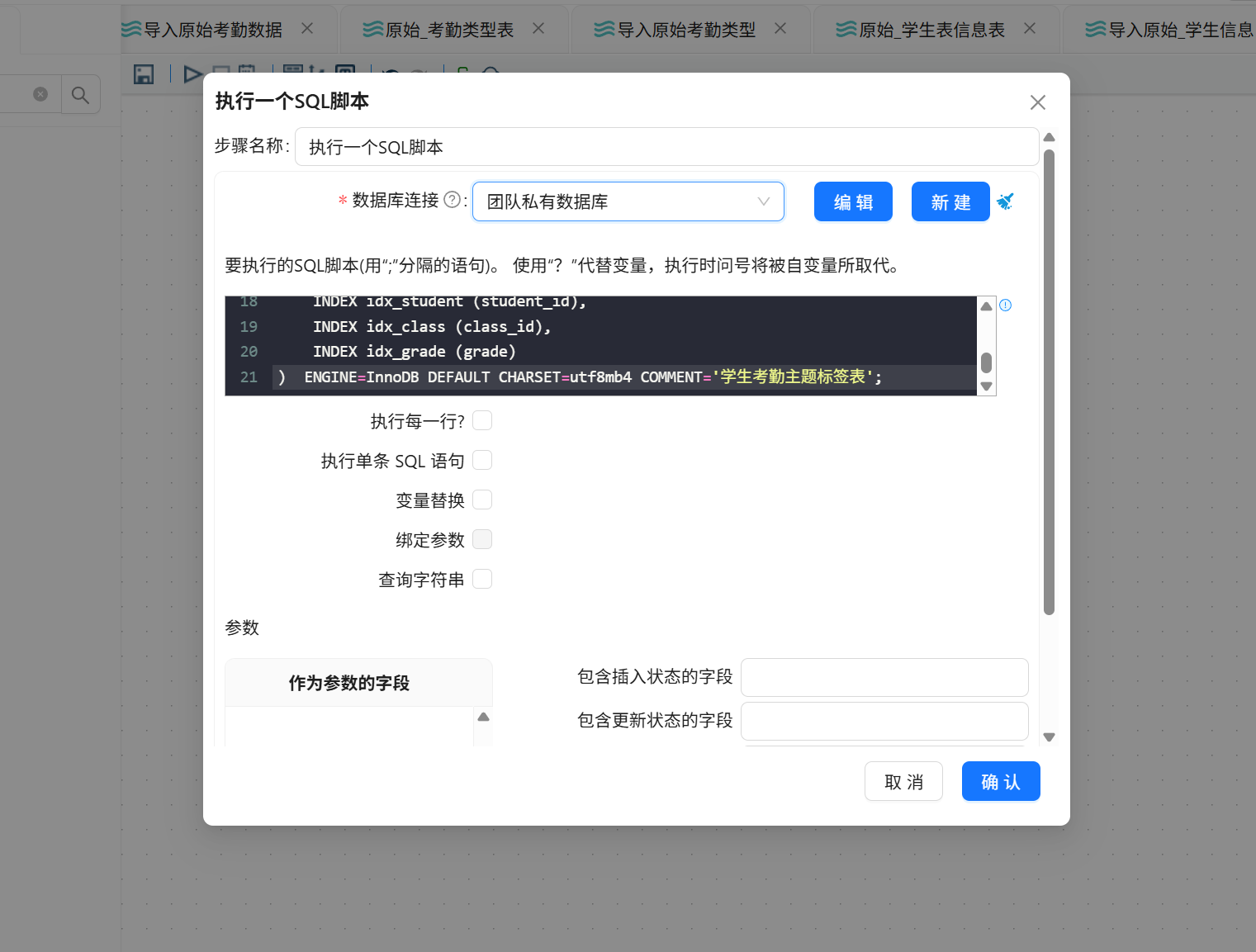

新建转换流“创建学生考勤主题标签表”，执行建表SQL：

CREATE TABLE IF NOT EXISTS student_attendance_stats (
  id INT PRIMARY KEY AUTO_INCREMENT,
  student_id INT NOT NULL COMMENT '学生ID',
  student_name VARCHAR(50) NOT NULL COMMENT '学生姓名',
  class_id INT NOT NULL COMMENT '班级ID',
  class_name VARCHAR(50) NOT NULL COMMENT '班级名称',
  grade VARCHAR(10) NOT NULL COMMENT '年级',
  gender VARCHAR(10) NOT NULL COMMENT '性别',
  birth_date VARCHAR(10) NOT NULL COMMENT '出生日期',
  political_status VARCHAR(20) NOT NULL COMMENT '政治面貌',
  is_boarder VARCHAR(10) NOT NULL COMMENT '是否住校',
  campus_type VARCHAR(10) NOT NULL COMMENT '校区类型',
  late_count INT NOT NULL DEFAULT 0 COMMENT '迟到次数',
  early_leave_count INT NOT NULL DEFAULT 0 COMMENT '早退次数',
  leave_count INT NOT NULL DEFAULT 0 COMMENT '请假次数',
  uniform_violate_count INT NOT NULL DEFAULT 0 COMMENT '没穿校服次数',
  create_time DATETIME DEFAULT CURRENT_TIMESTAMP
) COMMENT='学生考勤主题标签表';

4.3 核心ETL转换流构建

4.3.1 整体流程架构

新建转换流“学生考勤主题标签”，整体流程如下：

考勤记录表输入 ──→ 排序 ──→ 记录集连接 ──→ JavaScript脚本(行为标记) ──→ 分组聚合 ──→ 排序 ──→ 记录集连接 ──→ 字段选择 ──→ 空值替换 ──→ 值映射(住校) ──→ JavaScript脚本(年级/校区) ──→ 表输出
                      ↑
考勤类型表输入 ──────┘

学生信息表输入 ──→ 排序 ──┘

📸 图片位置：完整转换流画布截图

4.3.2 数据接入

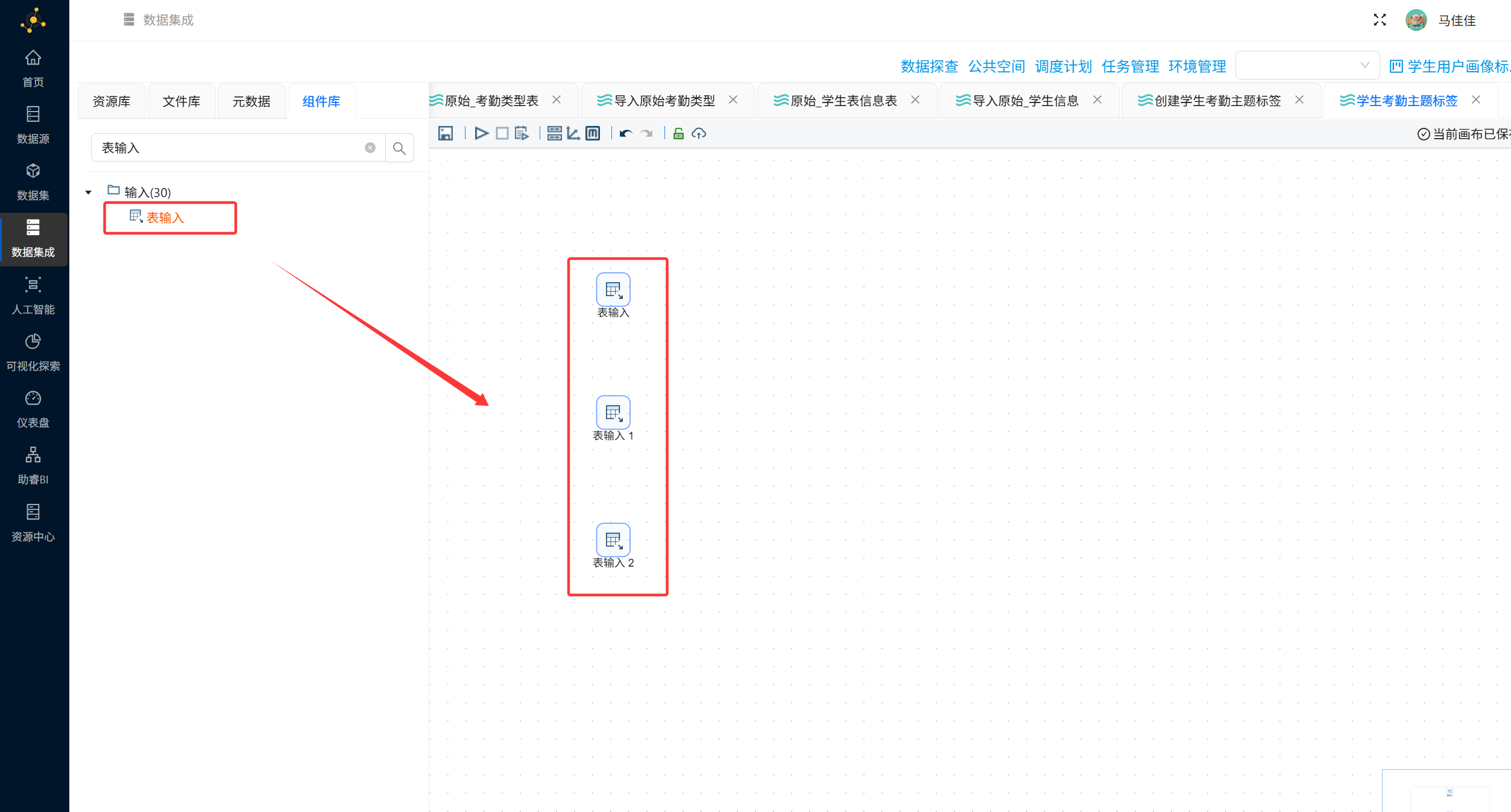

拖拽3个“表输入”组件到画布，分别配置：

考勤记录表输入：

• 步骤名称：考勤记录
• SQL：SELECT * FROM raw_attendance

考勤类型表输入：

• 步骤名称：考勤类型
• SQL：SELECT * FROM raw_attendance_type

学生信息表输入：

• 步骤名称：学生信息
• SQL：SELECT * FROM raw_student_info

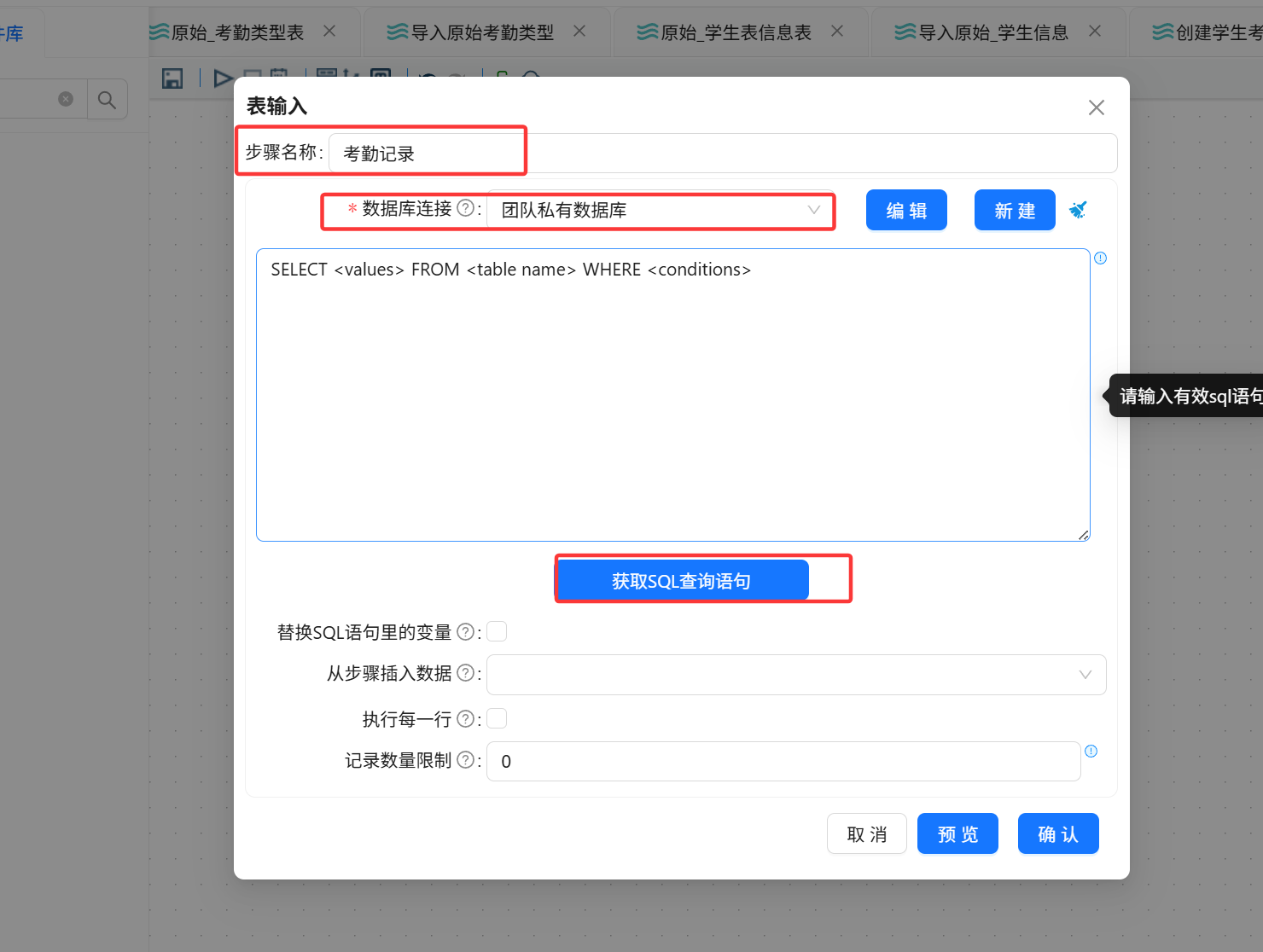

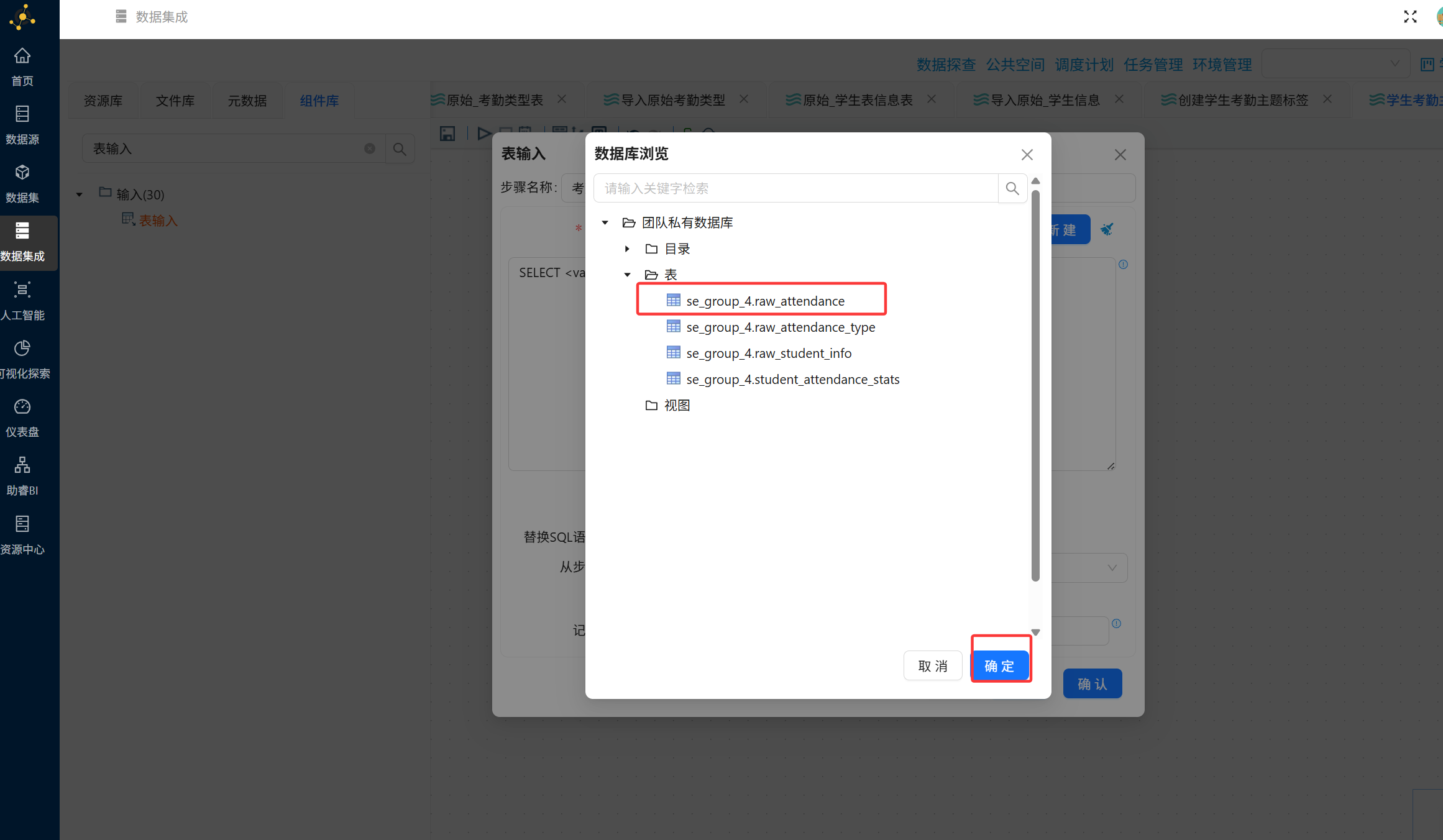

双击第一个表输入组件，在配置窗口中，步骤名称修改为“考勤记录”，数据库连接选择“团队私有数据库”，并点击“获取SQL查询语句”

同样的，参考以上步骤，将“表输入 1”和“表输入 2”组件分别命名为“考勤类型”和“学生信息”，分别获取“raw_attendance_type”考原始_考勤类型表和“raw_student_info”原始_学生信息表所有字段数据

4.3.3 关联考勤记录与考勤类型

1. 添加“排序记录”组件，按attendance_type_id和attendance_task_order_id排序

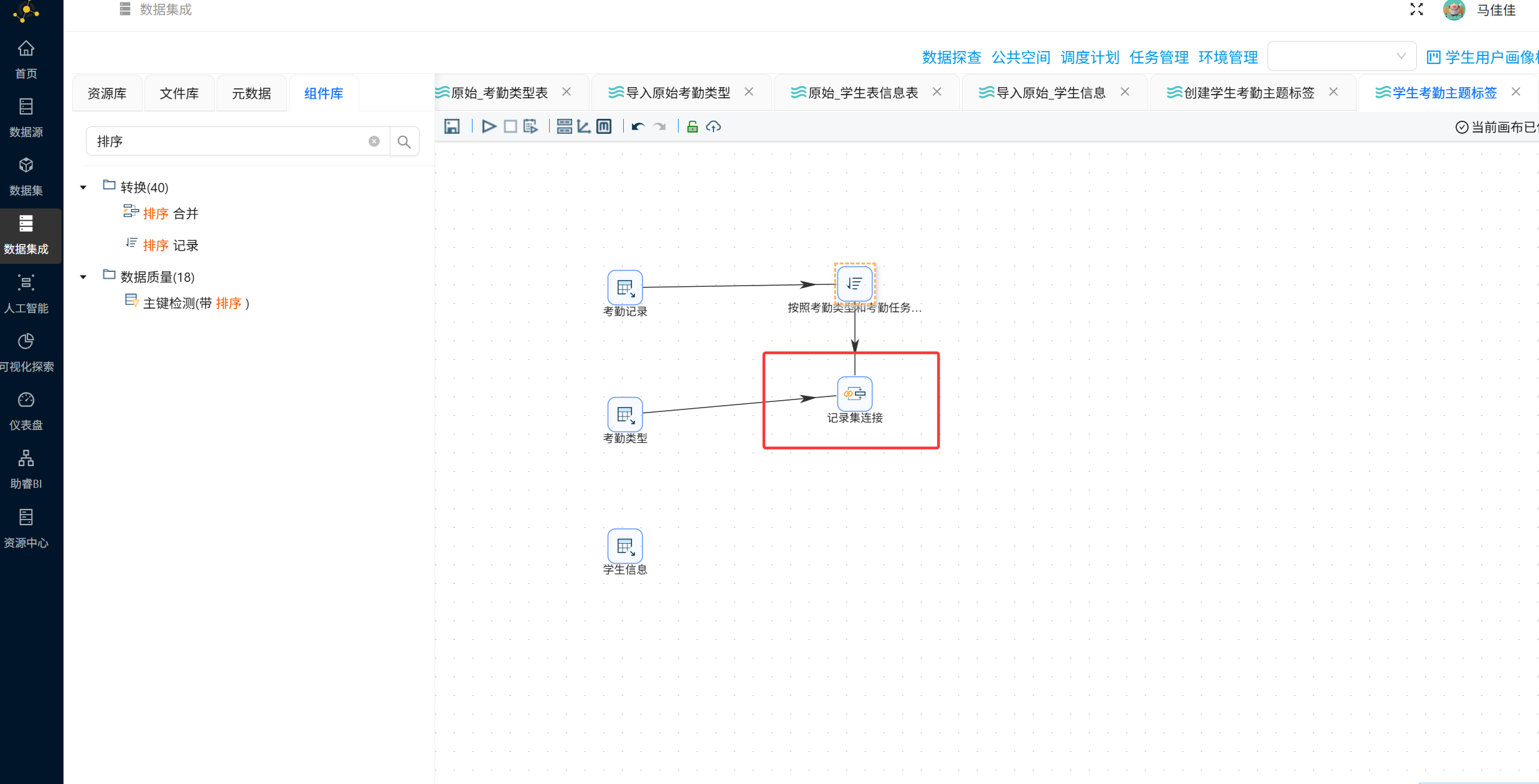

2. 添加“记录集连接”组件，配置LEFT OUTER JOIN关联

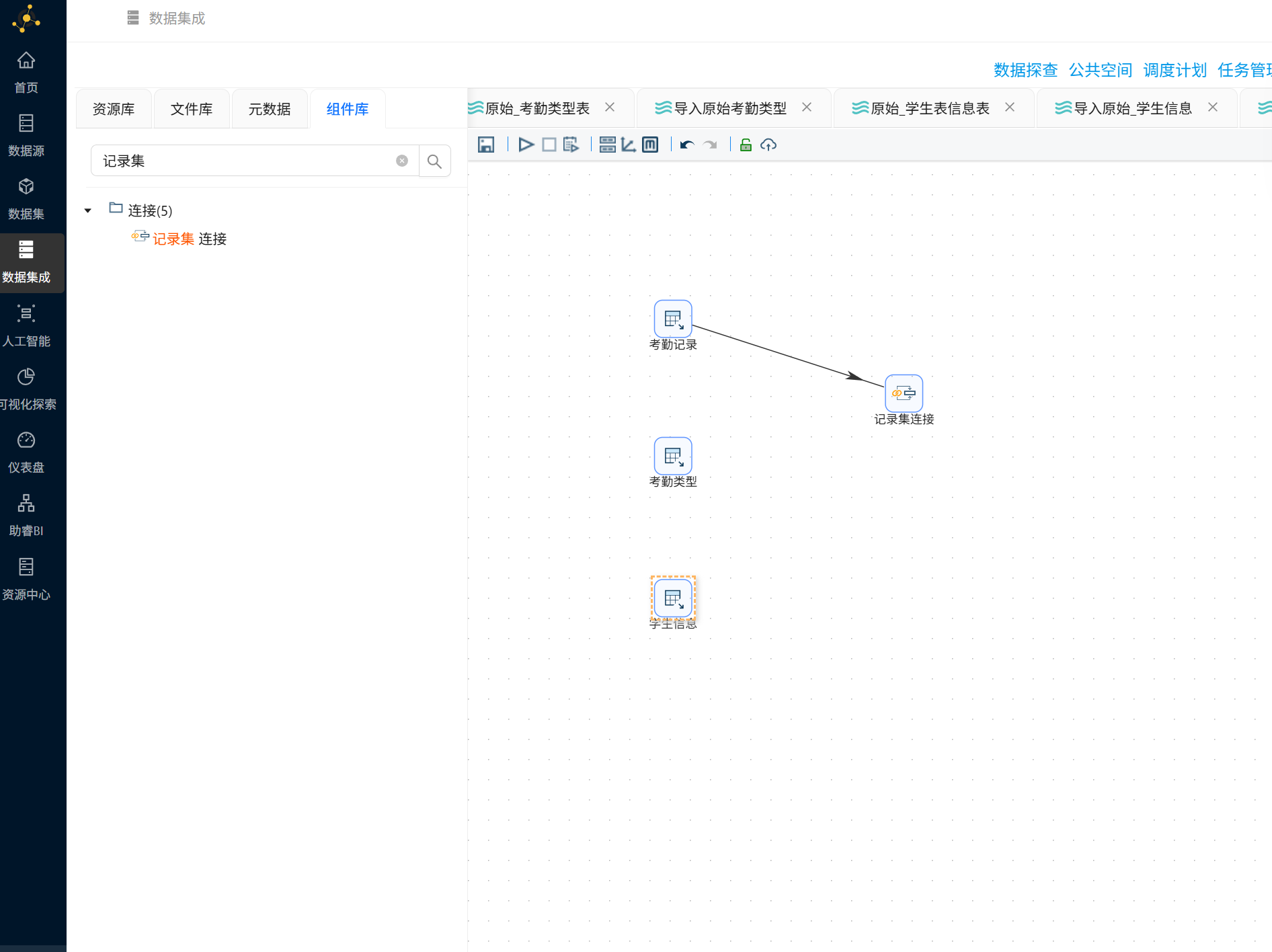

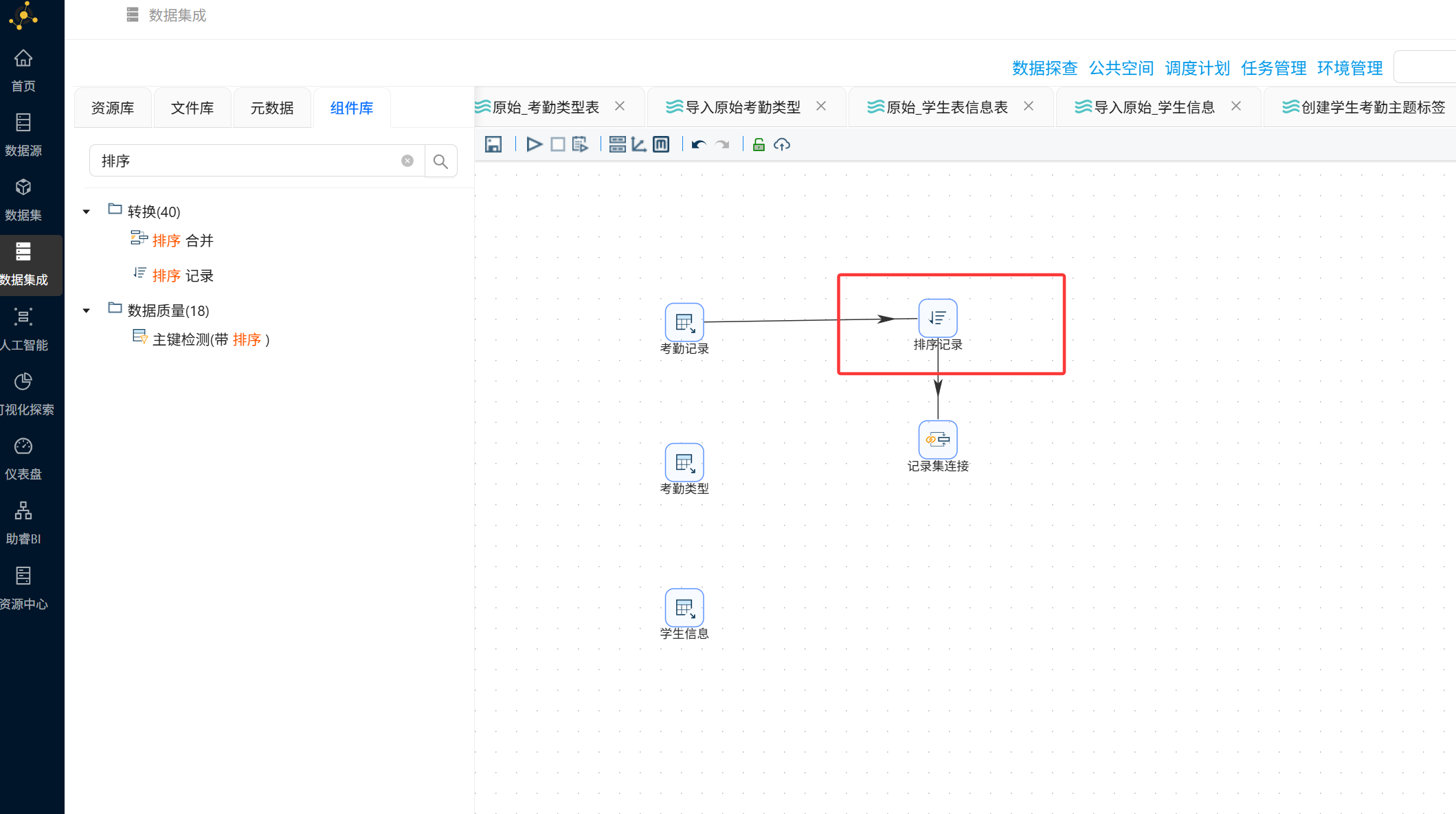

为避免因为排序问题造成连接结果出错。添加一个排序记录组件到转换流的“考勤记录”与“记录集连接”之间。

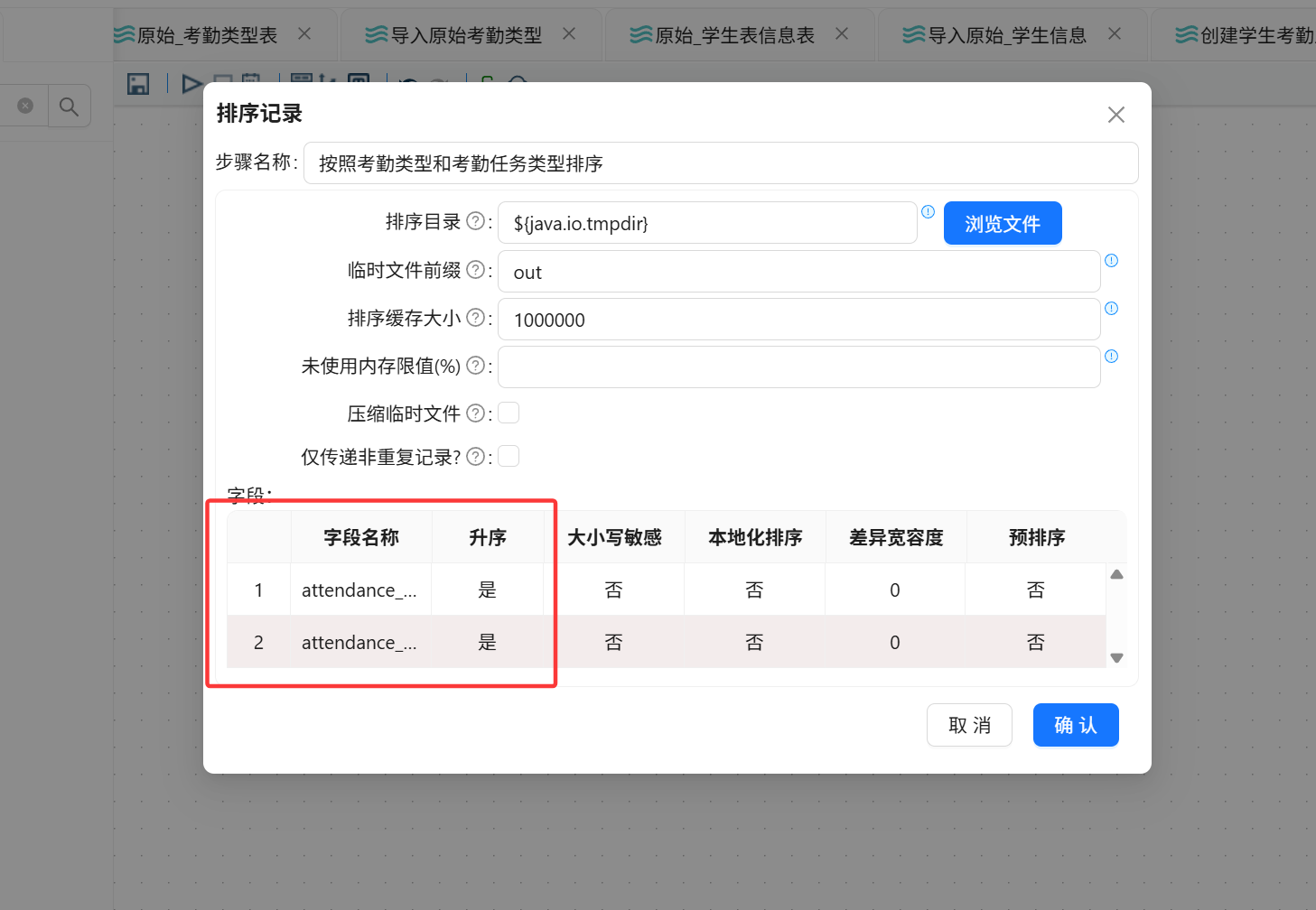

双击“排序记录”组件，通过“获取字段”功能获取字段列表，然后删除多余字段，只保留“attendance_type_id”、“attendance_task_order_id”字段。因为下一步连接是使用这两个字段进行连接，所以采用这两个字段对记录进行排序。最后设置步骤名称为“按照考勤类型和考勤任务类型排序”

创建“考勤类型”表输入组件到记录集连接组件的连接线。由于“考勤类型”组件的记录默认是按“attendance_type_id”、“attendance_task_order_id”这两个字段升序记录的，所以无需再次排序。

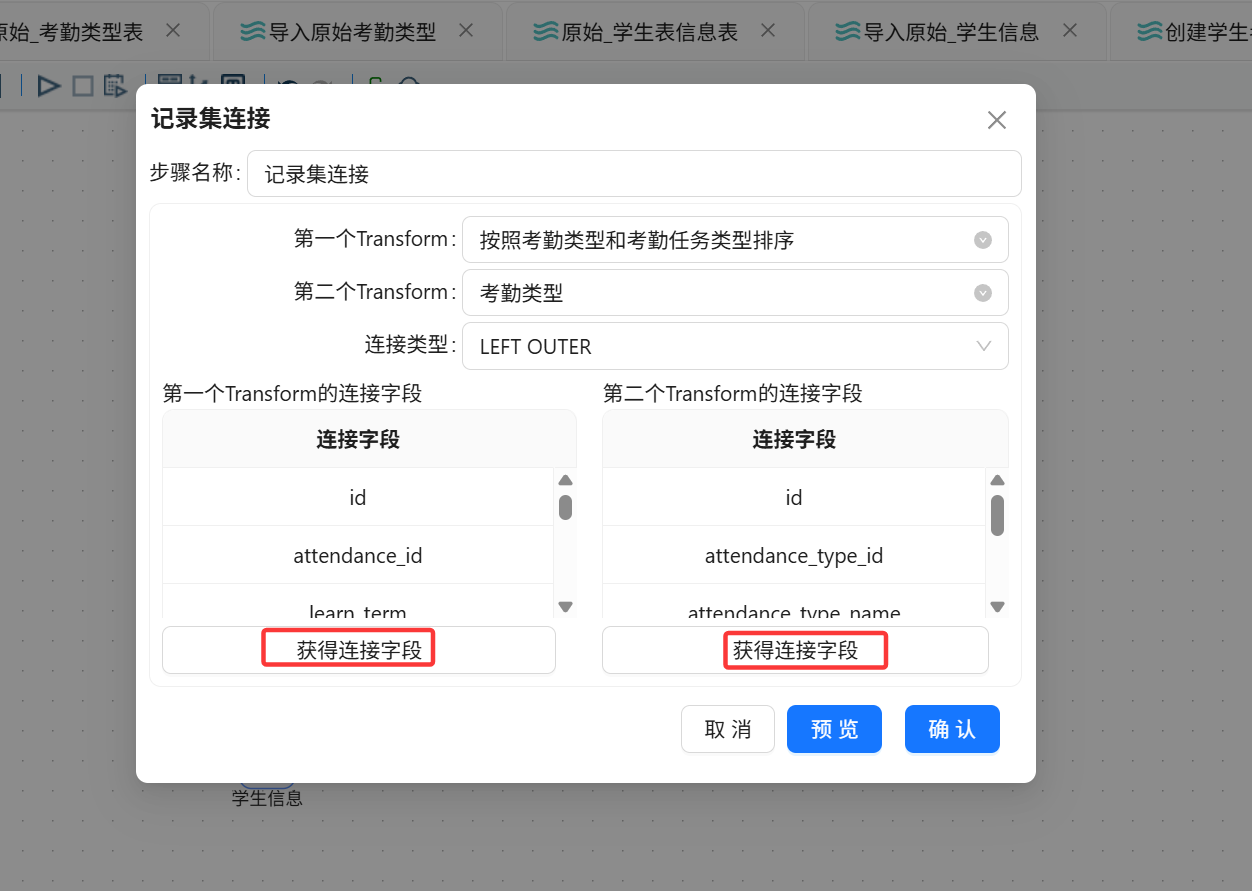

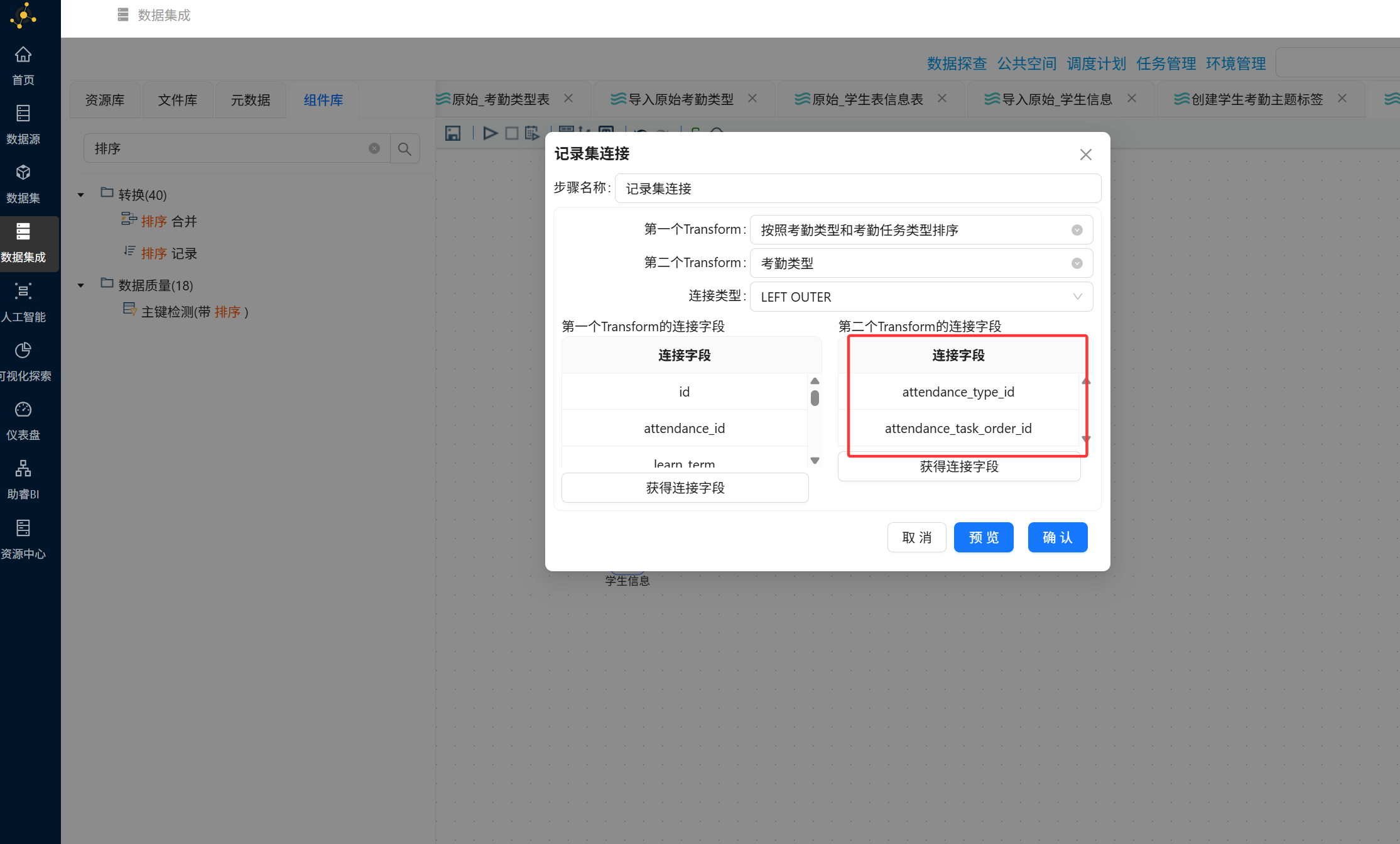

需要通过记录集连接组件来配置“考勤记录”和“考勤类型”两个表的关联关系。双击记录集连接组件，在下拉列表中选择需要连接的数据来源，第一个Transform选择“按照考勤类型和考勤任务类型排序”，第二个Transform选择“考勤类型”，连接类型选择LEFT OUTER
第2个Transform字段中仅保留“attendance_type_id”、“attendance_task_order_id”字段，这样做表示使用这2个字段进行记录连接。可以使用“删除选中的行”批量删除多个字段。

4.3.4 行为标签衍生（JavaScript脚本）

添加“JavaScript代码”组件，输入以下脚本：

// 初始化变量
var isLate = 0;
var isEarly = 0;
var isLeave = 0;
var isNoUniform = 0;

// 迟到/早退判断（排除请假）
if(attendance_type_name != null && attendance_task_name != null){
    if((attendance_type_name.includes("迟到") ||
         attendance_type_name.includes("晚到") ||
         attendance_task_name.includes("迟到") ||
         attendance_task_name.includes("晚到")) &&
       !attendance_task_name.includes("请假")){
        isLate = 1;
    }

    if((attendance_type_name.includes("早退") ||
         attendance_task_name.includes("早退")) &&
       !attendance_task_name.includes("请假")){
        isEarly = 1;
    }

    // 校服违规判断
    if(attendance_type_name.includes("校服") ||
       attendance_task_name.includes("校服")){
        isNoUniform = 1;
    }
}

// 请假判断
if(attendance_task_name != null){
    if(attendance_task_name.includes("请假")){
        isLeave = 1;
    }
}

点击“JavaScript脚本”组件的“测试脚本”按钮，确认标记字段（is_late_early、is_leave等）仅存在1和0两个值，标签判断准确（如迟到记录对应is_late_early=1，正常出勤对应is_compliant=1），无异常。

4.3.5 多维度分组聚合

添加“分组”组件，配置如下：

分组字段：

• stu_id、stu_name、cla_id、cla_name

聚合字段：

聚合字段	聚合函数	说明
late_count	SUM(isLate)	迟到次数
early_count	SUM(isEarly)	早退次数
leave_count	SUM(isLeave)	请假次数
uniform_count	SUM(isNoUniform)	没穿校服次数

4.3.6 关联学生信息

基于上述结果，使用记录集连接组件，关联学生信息表——因为考勤记录表仅包含学生ID和班级ID，缺少学生是否住校的核心属性，通过按学生ID关联学生信息表，可补全该属性，支撑住校相关维度的统计。具体操作如下：

由于“学生信息”数据表中的学号不是升序记录的，所以在进行记录关联前，也需要对数据进行排序。再次添加“排序记录”，并建立“学生信息”表输入组件到“排序记录”组件的连接线

由于考勤记录数据不是按“学号”升序记录的，所以在进行记录关联前，也需要对数据进行排序。再次添加“排序记录”，并建立“记录集连接”组件到“排序记录”组件的连接线

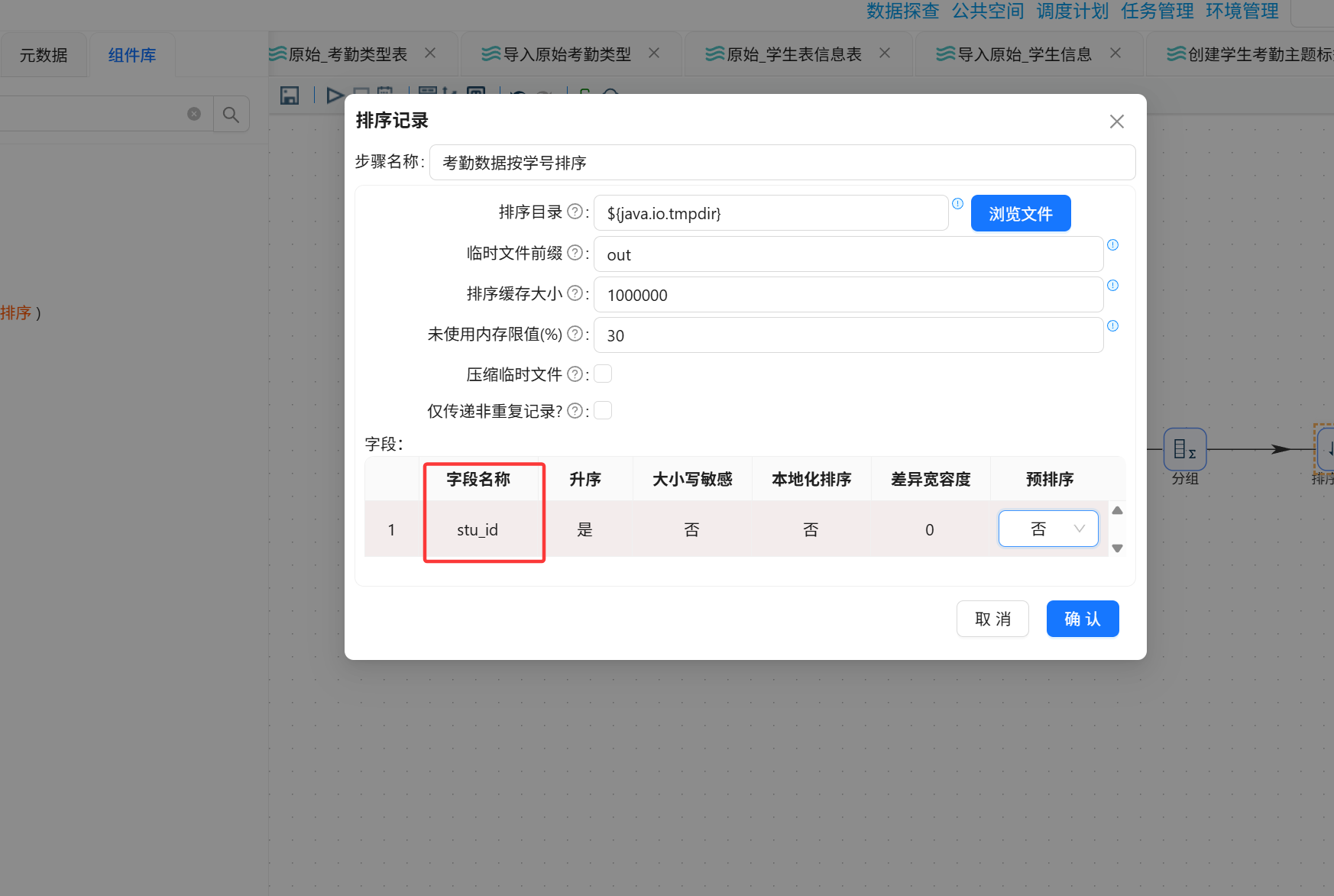

双击“排序记录”组件，按下图进行配置，步骤名称设置为“考勤数据按学号排序”，排序字段为“stu_id”

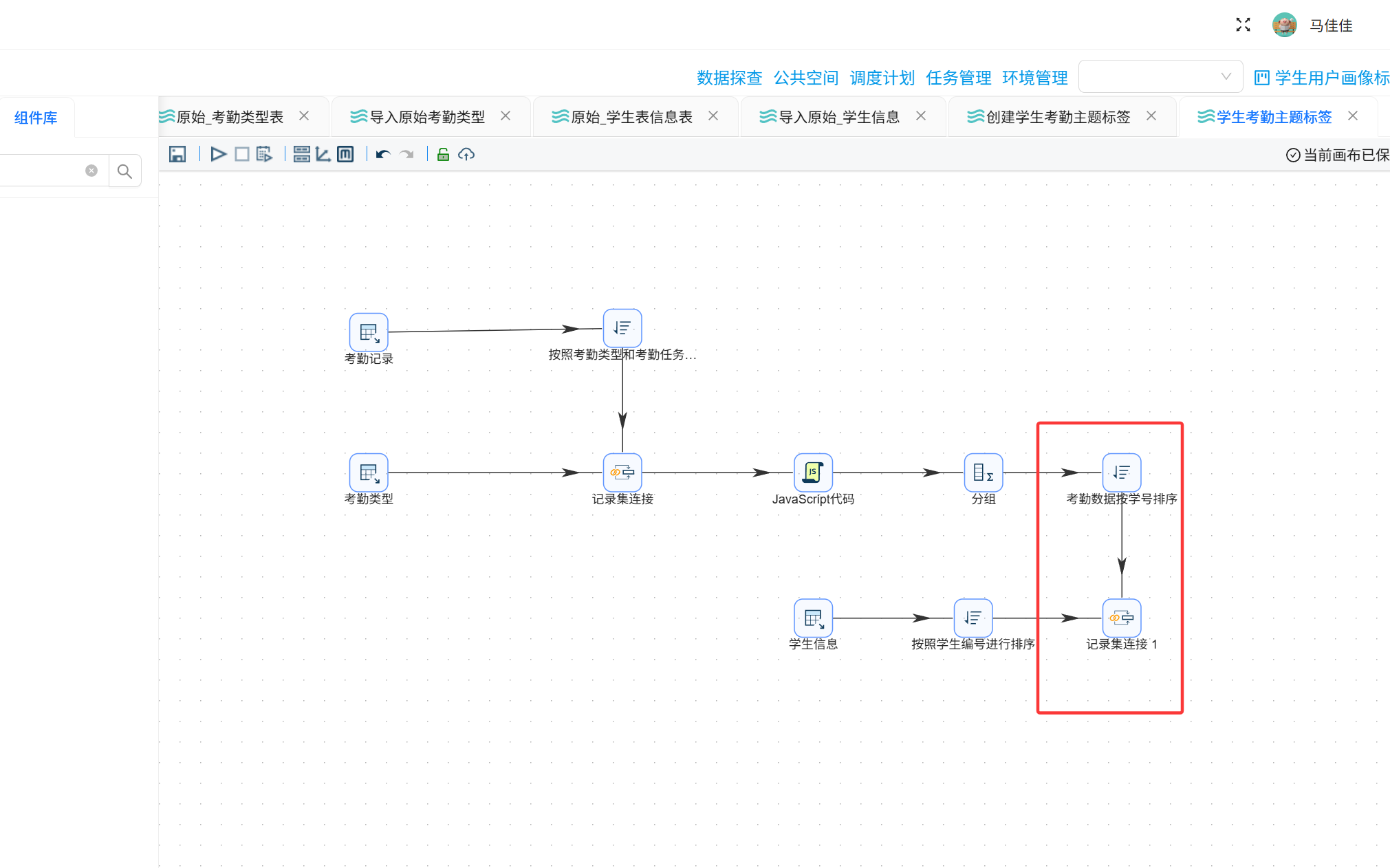

创建“考勤数据按学号排序”记录排序组件到记录集连接 1组件的连线，关联学生信息和考勤记录信息

记录集连接 组件的第一个Transform选择“考勤数据按学号排序”，第二个Transform选择“按照学生编号进行排序”，连接类型选择LEFT OUTER

点击第一个Transform的连接字段中的“获得连接字段”按钮，即可获取考勤记录和考勤类型关联后的字段。同样的，获取第二个Transform的连接字段。第一个Transform字段保留“stu_id”，第二个Transform字段保留“stu_id”。连接类型选择LEFT OUTER，表示使用考勤记录的字段 stu_id与学生信息的字段 stu_id进行左外连接。

4.3.7 字段选择与冗余移除

添加“字段选择”组件，移除冗余字段，保留核心字段：

• stu_id、stu_name、cla_id、cla_name
• late_count、early_count、leave_count、uniform_count
• stu_sex、born_date、policy、live_on_campus

4.3.8 空值处理

添加“替换NULL值”组件，将空值替换为“未知”：

• stu_sex → 未知
• born_date → 未知
• policy → 未知
• live_on_campus → 未知

4.3.9 基础属性标准化

住校状态映射

添加“值映射”组件：使用的字段名为“live_on_campus”，不匹配时的默认值为“否”

源值	目标值
0	否
1	是
NULL	否

从班级名提取年级

添加“JavaScript代码”组件：

var gra_name;
if (cla_name == null){
    gra_name = '未知';
}else if(cla_name.includes('高一')){
    gra_name = '高一';
}else if(cla_name.includes('高二')){
    gra_name = '高二';
}else if(cla_name.includes("高三")){
    gra_name = '高三';
}else{
    gra_name = '未知';
}

接下需要设置“gra_name”字段类型，在配置窗口的下方空白表格处右键，点击“插入”
字段名称输入“gra_name”，类型为“String”，替换“字段名”或“重命名”值选择“否”，设置完成后点击“确认”

校区类型判定

添加“JavaScript代码”组件：

var class_campus_type;
if (cla_name == null){
    class_campus_type = '未知';
}else if(cla_name.startsWith('白-') || cla_name.startsWith('东-')){
    class_campus_type = '新校区';
}else if (cla_name != null && !isEmpty(cla_name)){
    class_campus_type = '老校区';
}else{
    class_campus_type = '未知';
}

字段名称“class_campus_type”，类型为“String”，替换“字段名”或“重命名”值选择“否”

4.3.10 结果入库

添加“表输出”组件：

• 数据库连接：团队私有数据库
• 目标表：student_attendance_stats
• 勾选“裁剪表”（清空原有数据）
• 建立字段映射关系

4.4 执行工作流

点击工具栏“执行”按钮，选择默认配置后启动。

4.5 验证结果

查看数据库结果
打开“元数据”tab页，在“团队私有数据库”连接上右键选择“加载元数据”

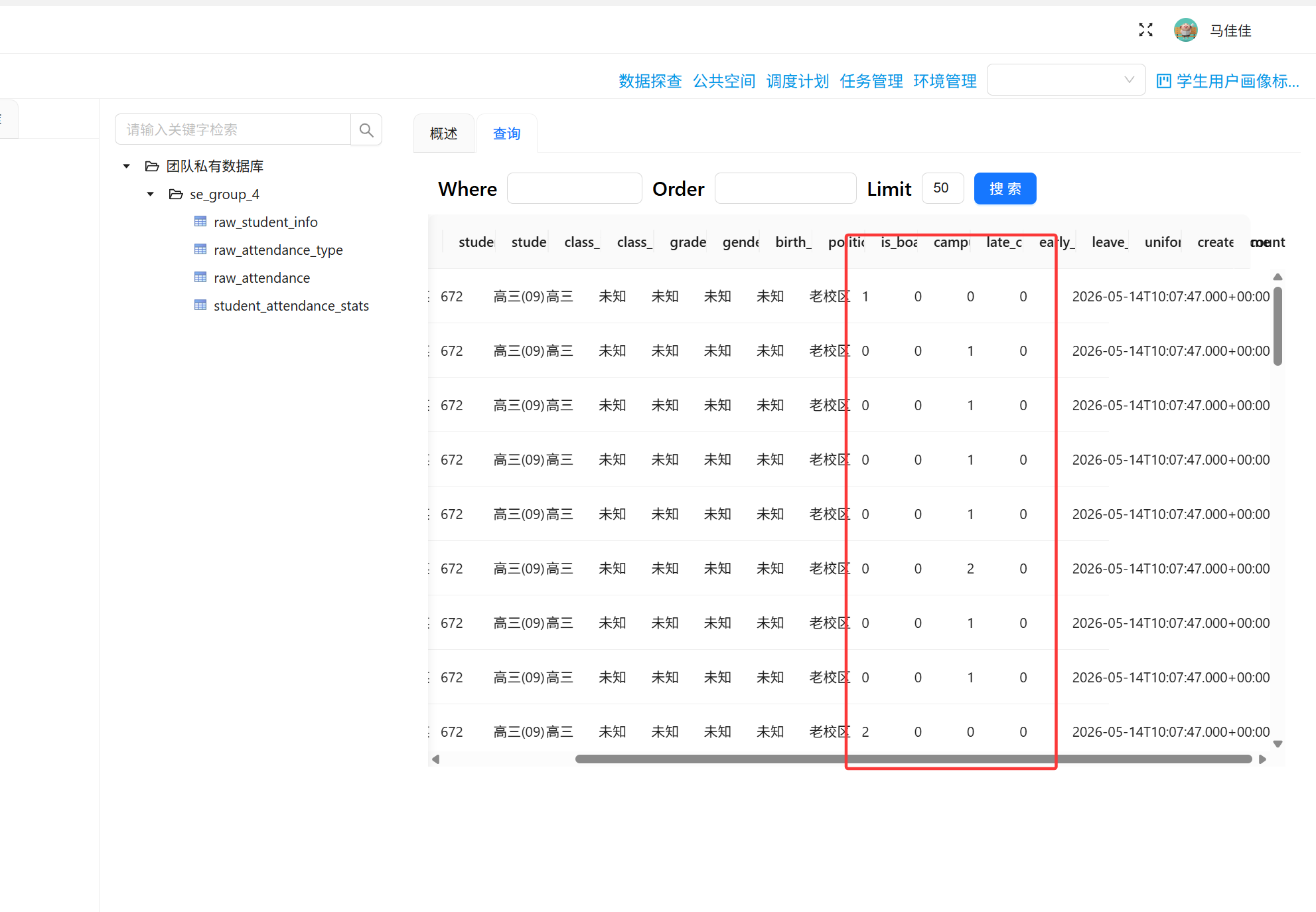

在元数据管理页面，双击目标表student_attendance_stats，查看数据是否符合预期。

---

五、总结

5.1 核心收获

通过本次实验，我们完成了以下工作：

1. 完整的ETL流程搭建：从数据接入、多表关联、标签衍生到聚合统计和结果落地
2. 星型模型实践：构建了“事实表+维度表+属性表”的数据模型
3. 业务标签体系设计：实现了基础属性、画像维度、行为指标三类标签
4. 空值与异常处理：建立了完整的空值替换和数据标准化机制

5.2 业务价值

• 替代人工Excel统计，效率提升90%以上
• 固化统计口径，确保数据一致性
• 沉淀标准化数据台账，支撑数据分析与决策
• 灵活可扩展，支持新增考勤类型

5.3 扩展方向

• 接入成绩表、消费表，构建更全面的学生画像
• 增加时间维度（周/月/学期）的聚合统计
• 配置调度任务，实现自动化每日更新
• 对接BI可视化工具，搭建考勤数据看板

---
