第一部分：学生用户画像——考勤主题标签构建

一、实验背景

1.1 实验目的

本次实验将基于 “数智教育” 大赛的数据集，设计并实现学生多维度考勤统计。使用助睿ETL转换流，掌握ETL数据处理的全流程，主要包括：数据接入、关联、衍生、聚合、落地、导出。

落地实际，很好地帮助解决了校园考勤依靠人工统计的效率低、口径不统一、数据冗杂等问题；同时结合实验的实际数据情况，可以高效优化空值的处理逻辑，确保转换流可以正常运行，输出准确的多维度统计结果。

1.2 实验环境

• 工具：助睿数智（Uniplore）的数据集成平台（ETL）、MySQL数据库
• 产品官网为 https://www.uniplore.com/，本次实验的访问地址为 https://lab.guilian.cn/
• 数据源：“数智教育”大赛数据集（共7张核心业务表）
• 要求：具备平台数据库的连接权限

1.3 业务场景

本次实验的业务场景包括校园环境下，高效地统计学生的考勤情况，根据场景制作转换流，输出准确地多维度统计结果。

二、数据与标签梳理

2.1 源数据说明

本次项目的数据来源于“数智教育”大赛数据集，原始数据集共包含7张表：

• 1_teacher.csv：教师信息

• 2_student_info.csv：学生信息

• 3_kaoqin.csv：考勤主表

• 4_kaoqintype.csv：考勤类型码表

• 5_chengji.csv：成绩信息

• 6_exam_type.csv：考试类型

• 7_consumption.csv：消费信息

本小节实验 “学生考勤行为统计” 所用的的为其中的3张表：

• 3_kaoqin.csv：考勤主表，核心事实表，记录每次考勤行为

• 4_kaoqintype.csv：考勤类型码表，提供考勤行为的标准化名称，是行为标签生成的关键

• 2_student_info.csv：学生信息，提供学生基础属性（住校、性别等），支撑维度拆分

这三张表形成了“事实表 + 维度表 + 属性表”的完整星型模型结构。

2.2 标签字段说明【考勤行为统计标签】

2.2.1 学生基础属性标签

标签字段	数据来源	选择依据
学生ID	考勤主表/学生信息表	学生唯一标识，用于关联和去重
学生姓名	考勤主表/学生信息表	便于结果查阅和人工核对
班级ID	考勤主表/学生信息表	班级唯一标识，用于班级维度统计
班级名称	考勤主表/学生信息表	班级名称，用于提取年级和校区类型
性别	学生信息表	学生性别，可按性别维度分析考勤行为差异
出生日期	学生信息表	学生出生年份，可用于年龄维度分析，识别不同年龄段的考勤特点
政治面貌	学生信息表	学生政治面貌，可按政治面貌维度分析不同群体的考勤行为

选表依据：这些字段是学生的基础身份信息，主要从学生信息表（2_student_info）获取。考勤主表中也包含部分学生信息，可作为交叉验证。这些基础属性是后续分维度统计的核心依据。

示例用途：可按性别分析男生与女生的迟到考勤差异异，可按政治面貌分析不同群体的考勤行为特点。

2.2.2 学生画像维度标签

标签字段	衍生逻辑	选择依据
年级	从班级名称（cla_name）中提取	学校管理通常按年级统计考勤情况，便于分层管理

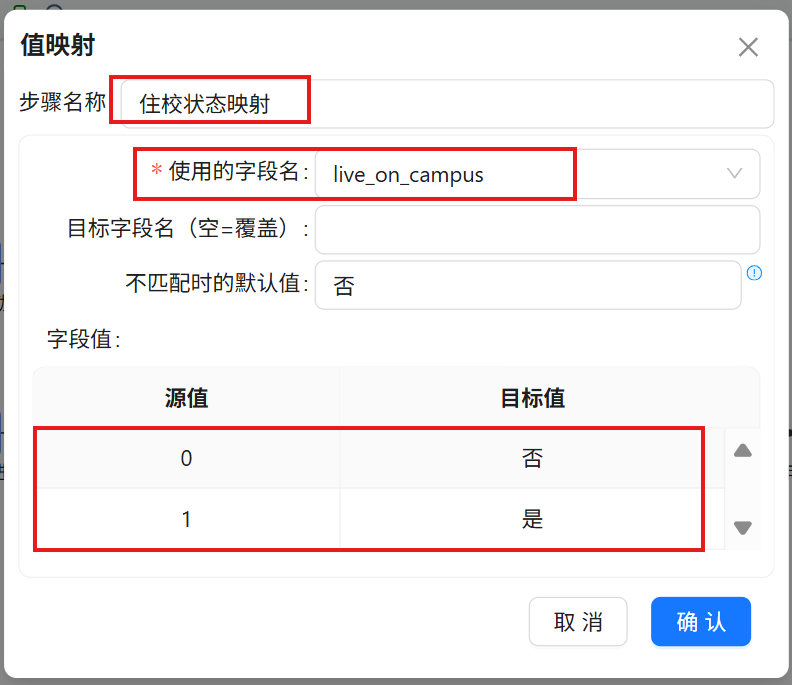

是否住校	映射学生信息表bf_zhusu字段	住校生与走读生的考勤行为模式不同，便于针对性管理 观察数据可以发现：1→“是”，0→“否”，空值→“未知”
校区类型	从班级名称（cla_name）中判断	数据说明中提到2017年启用新校区，新校区统一命名为型为“白-高二（01）”和“东-高二（01）”的班级名

选表依据：这三个标签字段属于衍生维度，原始数据中没有直接提供，需要根据班级名称和住校字段进行二次加工。年级维度有助于学校按年级进行考勤管理和对比分析；住校维度用于区分住校生和走读生，两者的考勤行为模式存在差异；校区类型维度源于数据说明中提到的2017-2018年新校区启用情况，不同校区的管理规则可能不同。

示例用途：可按住校状态分析走读生是否更容易迟到，可按校区类型对比新旧校区的校服穿戴规范执行情况。

2.2.3 考勤行为统计标签

标签字段	选择依据
迟到次数	学生行为规范的核心指标之一
早退次数	学生行为规范的核心指标之一
请假次数	区分正常缺勤与异常缺勤
没穿校服次数	学校日常行为规范的重要维度

选表依据：这四类异常考勤行为是学校日常学生管理的核心关注点。迟到和早退反映学生的时间管理能力和纪律意识，请假次数可用于区分正常缺勤与异常缺勤，校服穿戴是学校行为规范的重要考核项。根据数据说明中的描述，“校服[移动考勤]”特指未穿校服的情况。

示例用途：可分析学生不同异常考勤次数，判断考勤风险等级。

2.3 数据加工流程

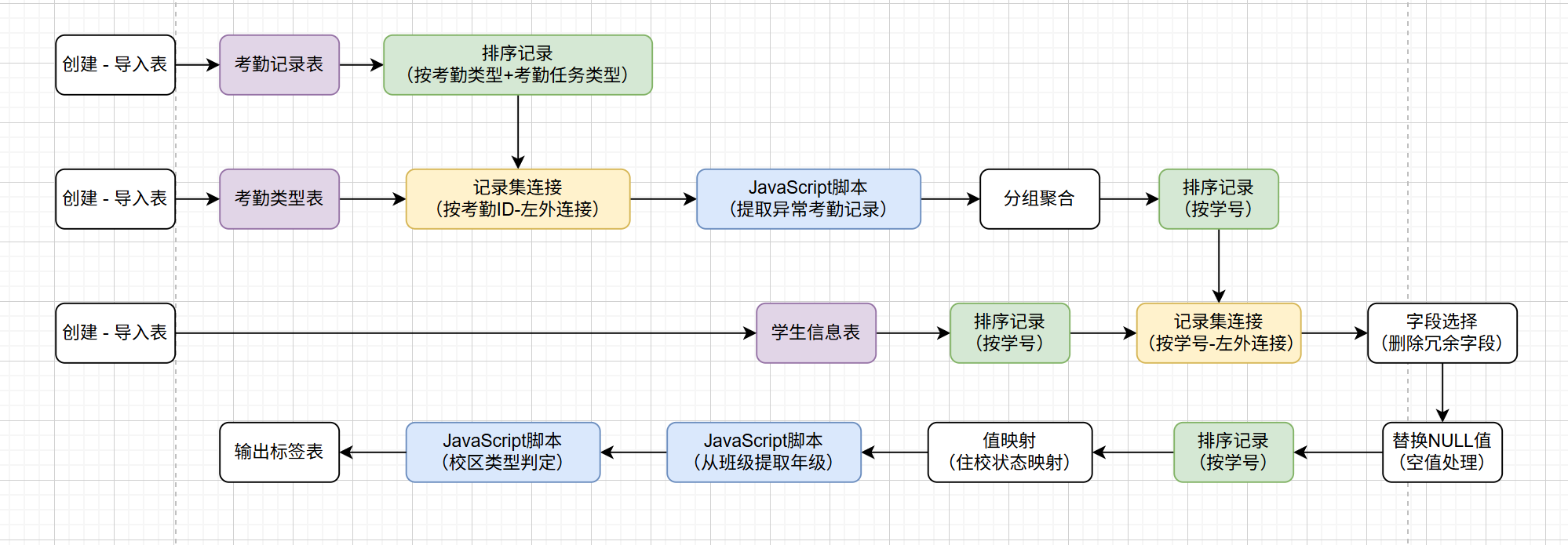

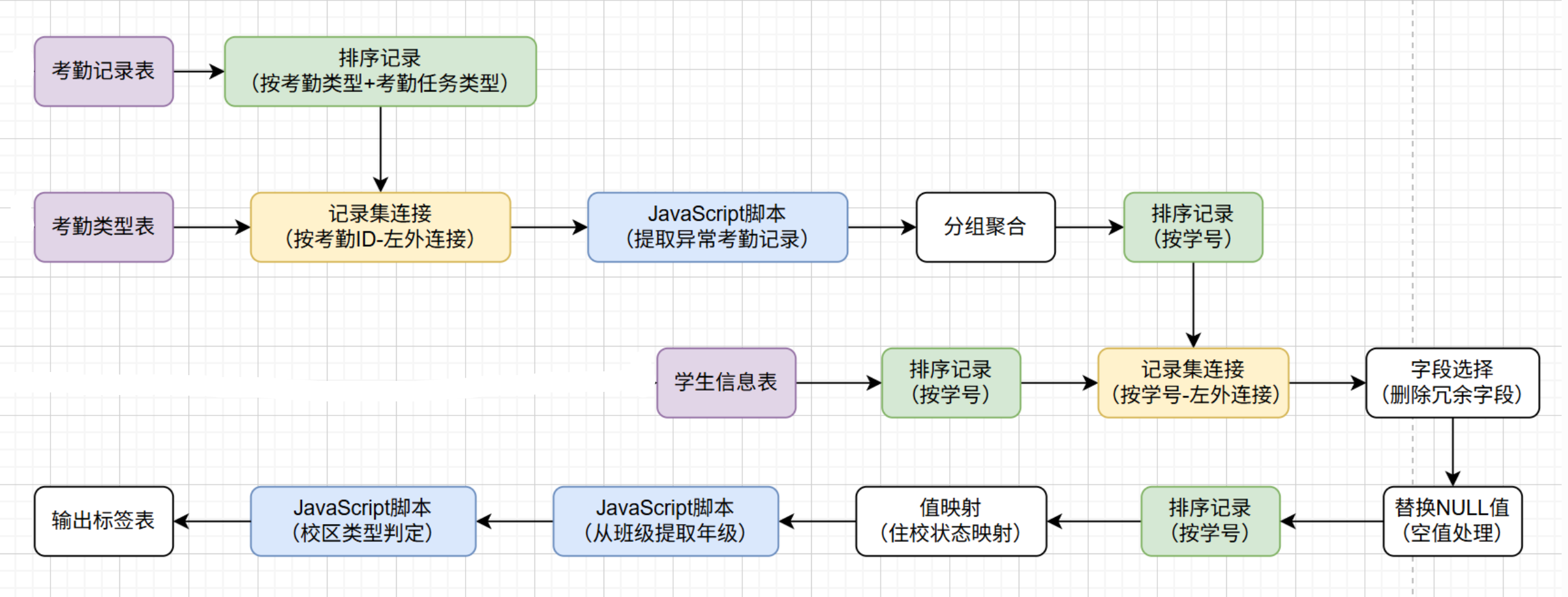

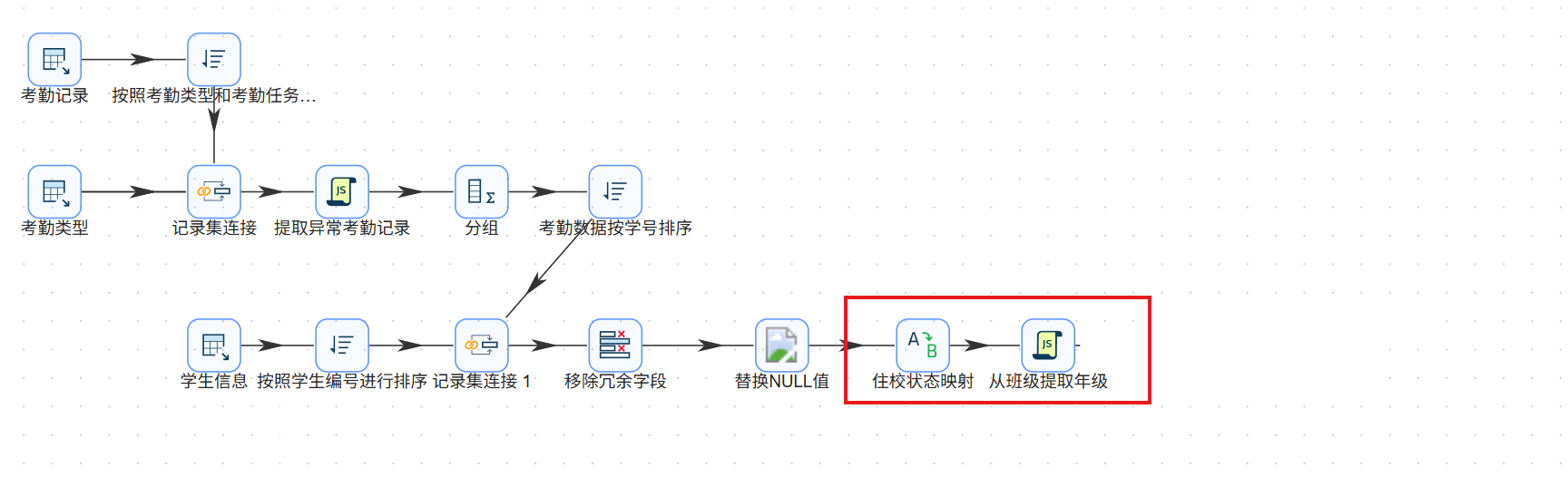

根据标签字段说明，我们可以从多维度拆解、合并、处理，构建数据处理的转换流，达成我们的实验目的。主要的操作流程如下图所示：

三、实验步骤

3.1 创建实验项目

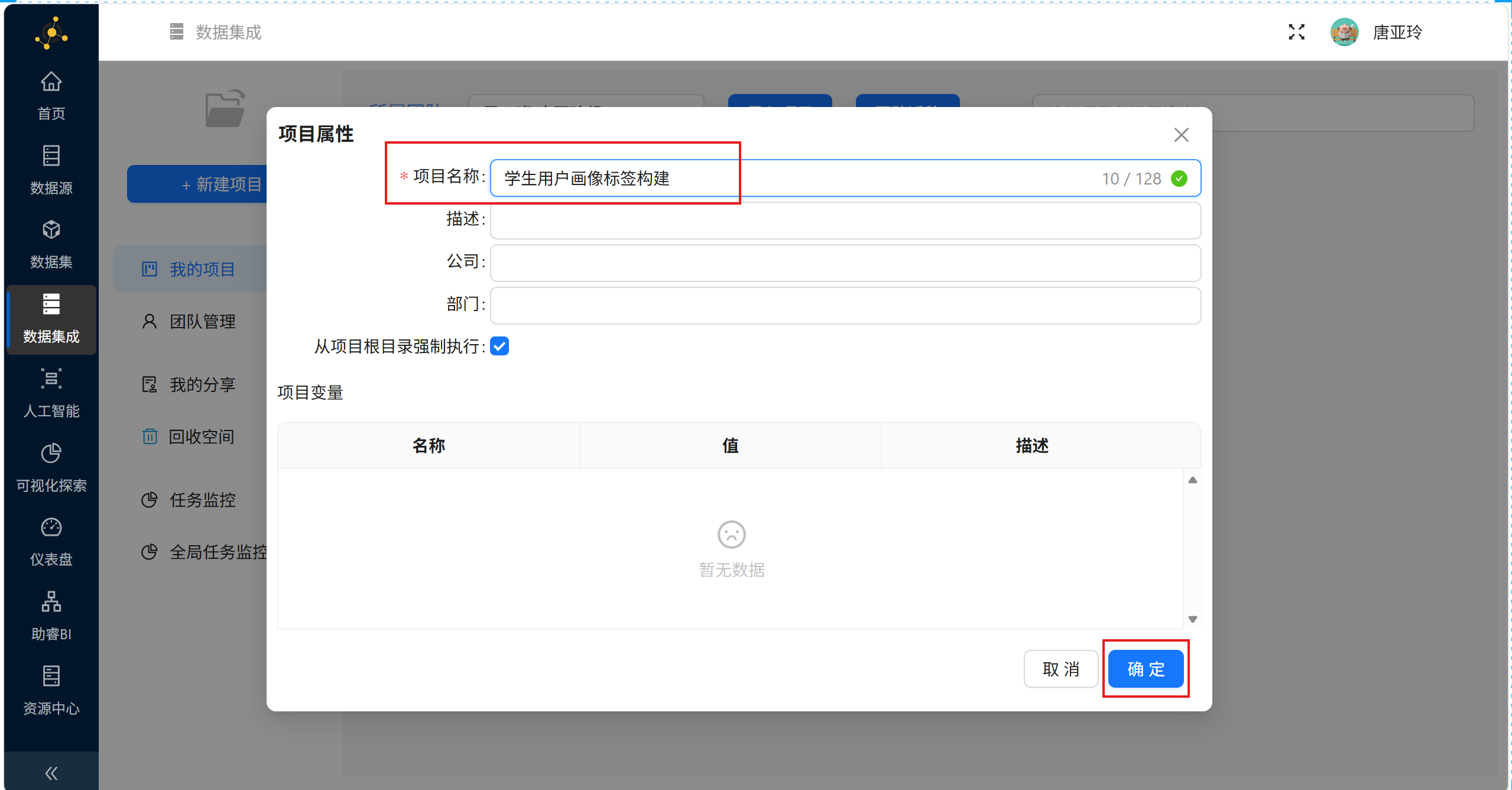

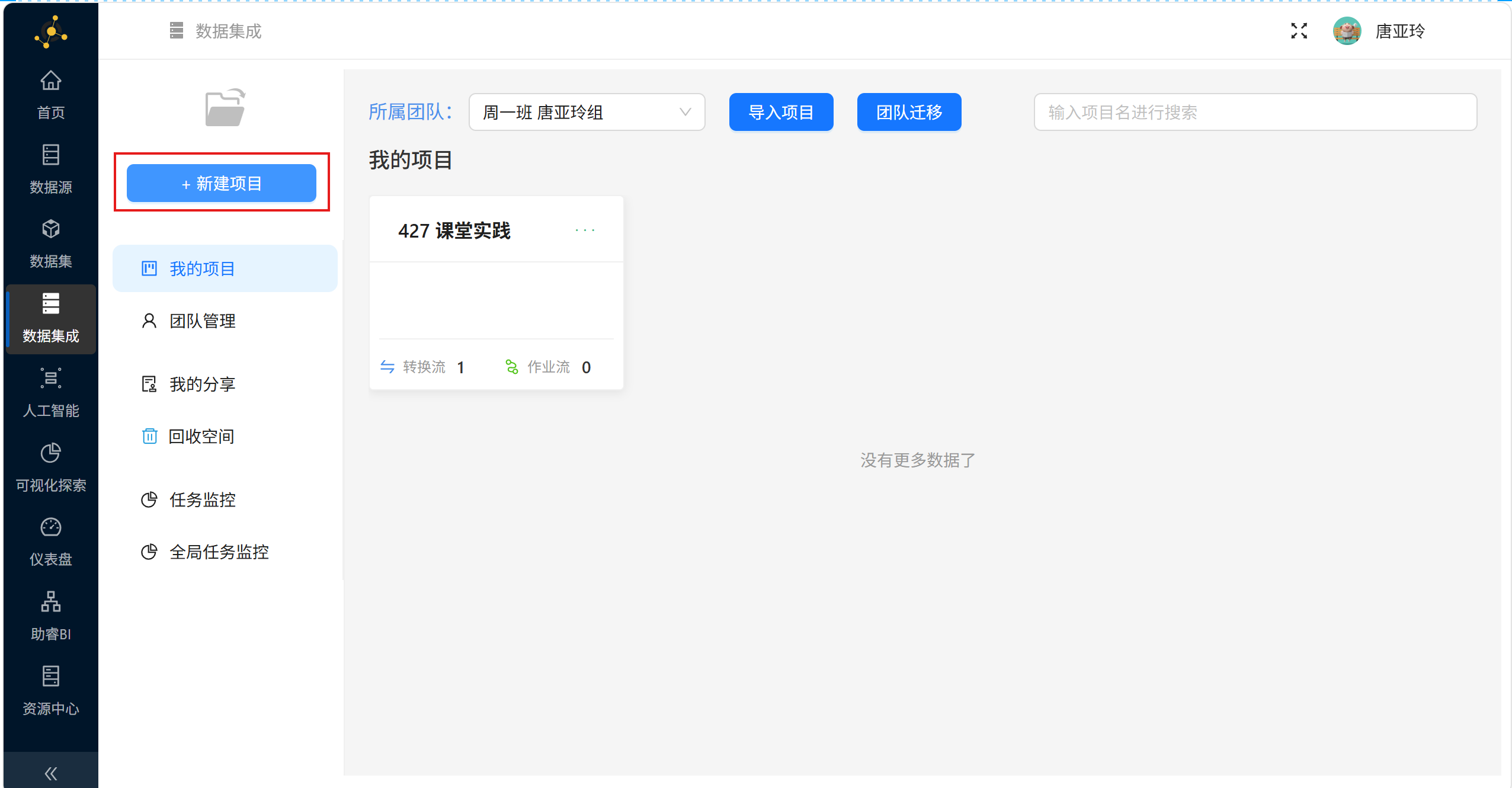

• 点击 “新建项目” ，在弹框中输入项目名称 “学生用户画像标签构建” ，点击 “确定”

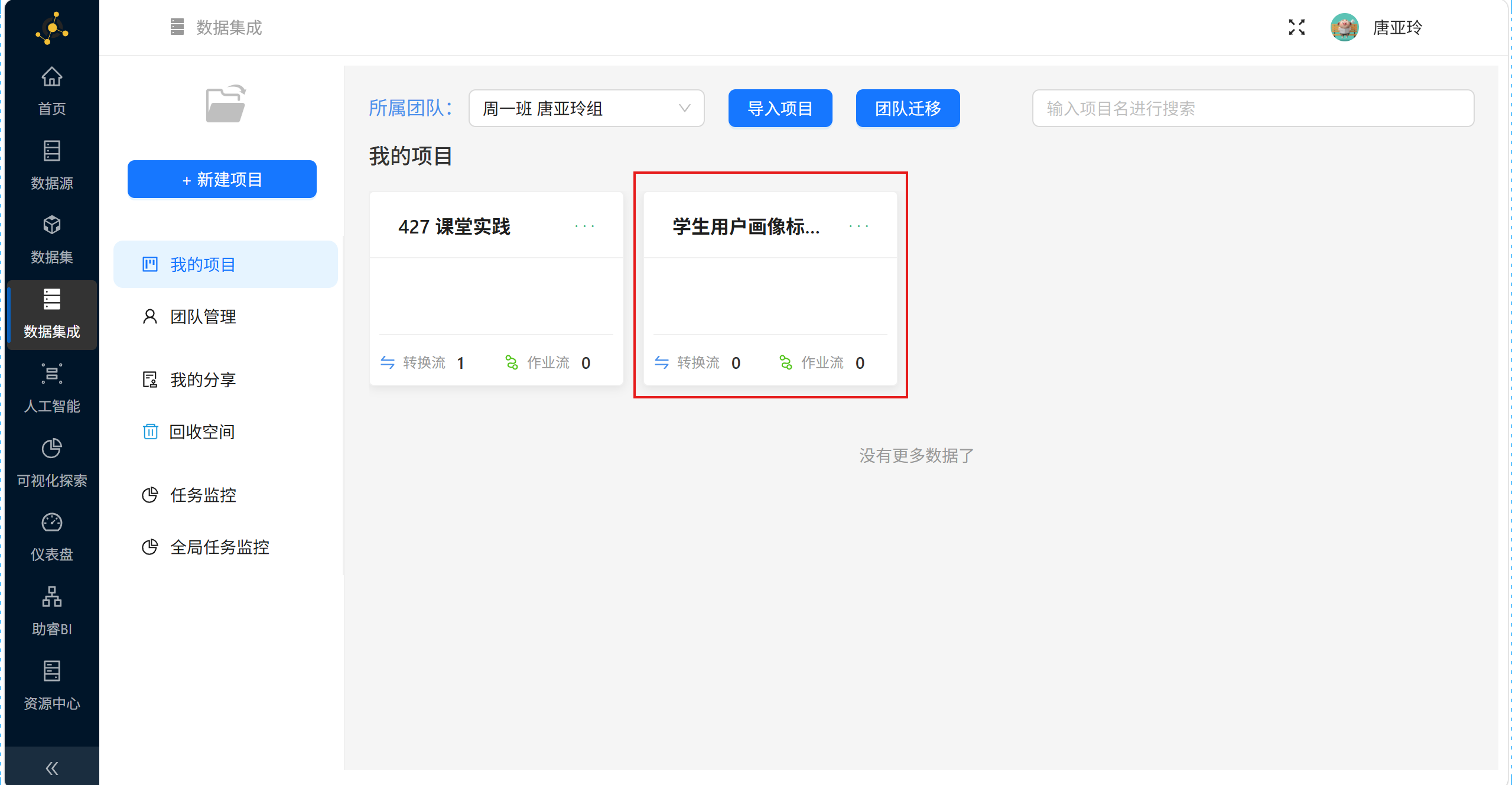

• 创建成功后即可看到新创建的项目

3.2 数据资源获取

首先，我们需要将原始数据导入到我们团队的团队私有数据库。

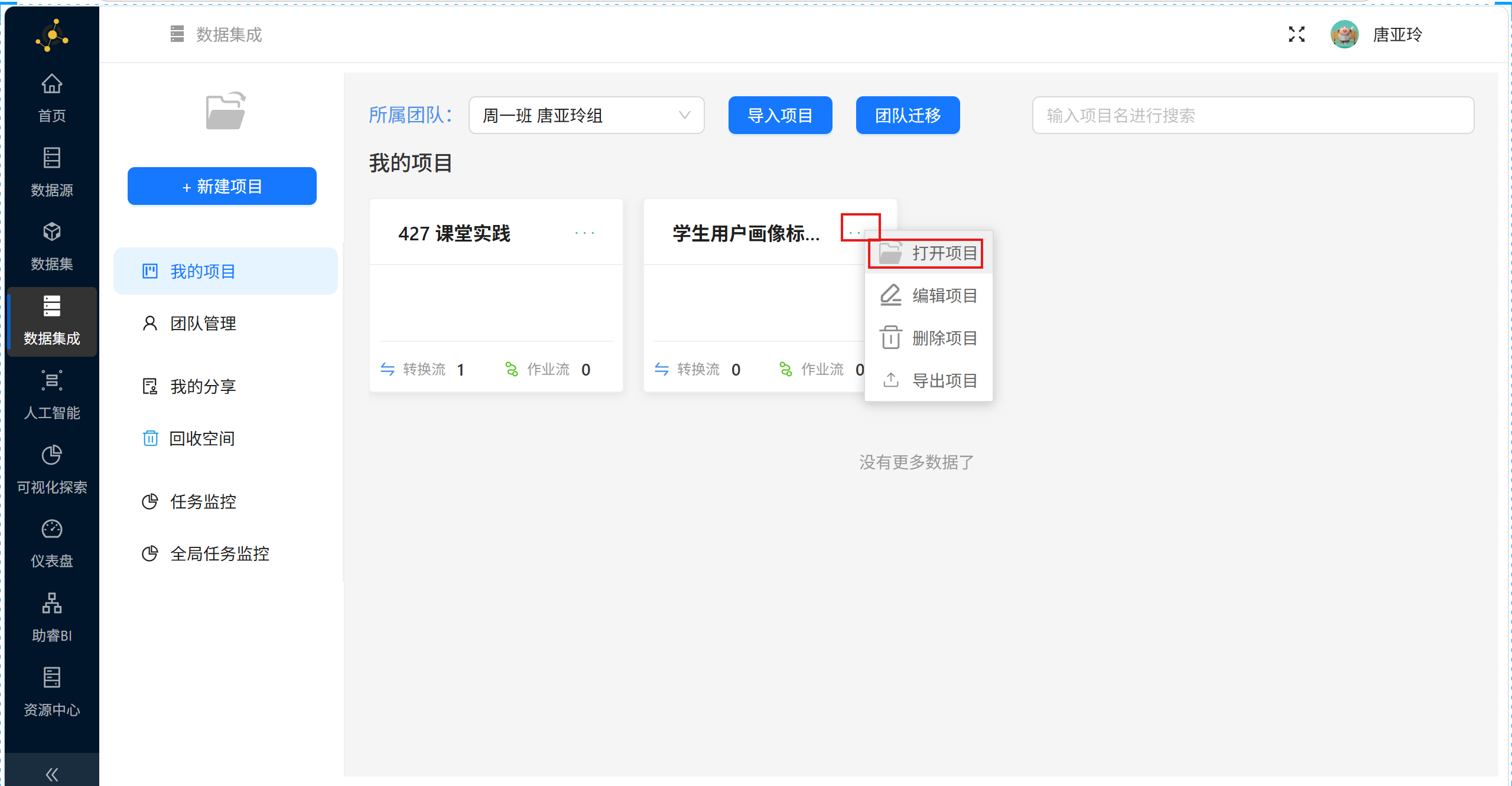

• 点击项目右上角的 “...”，点击 “打开项目”

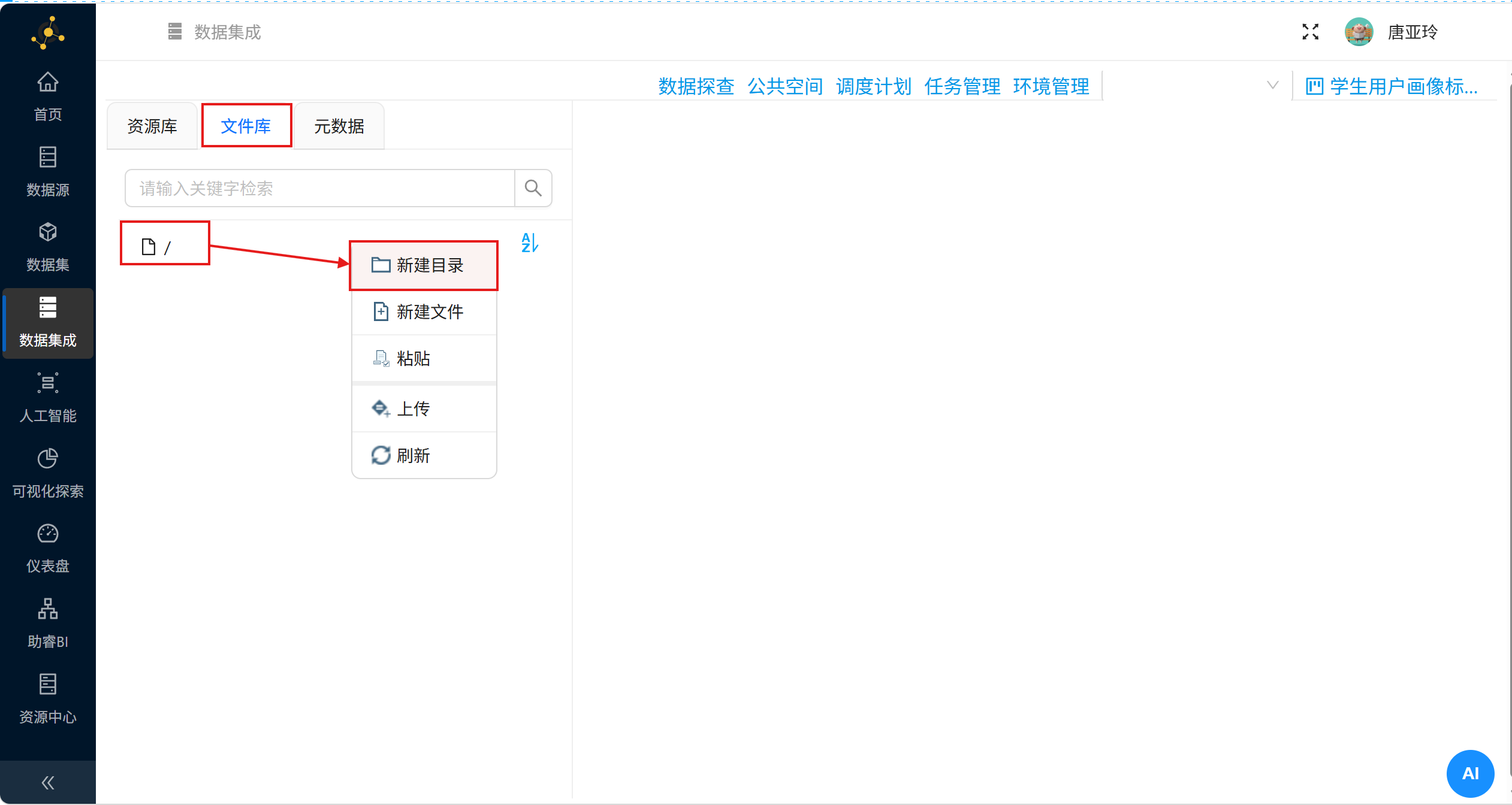

• 获取本次实验的数据集，点击 “文件库”，右键项目根目录，点击 “新建目录”

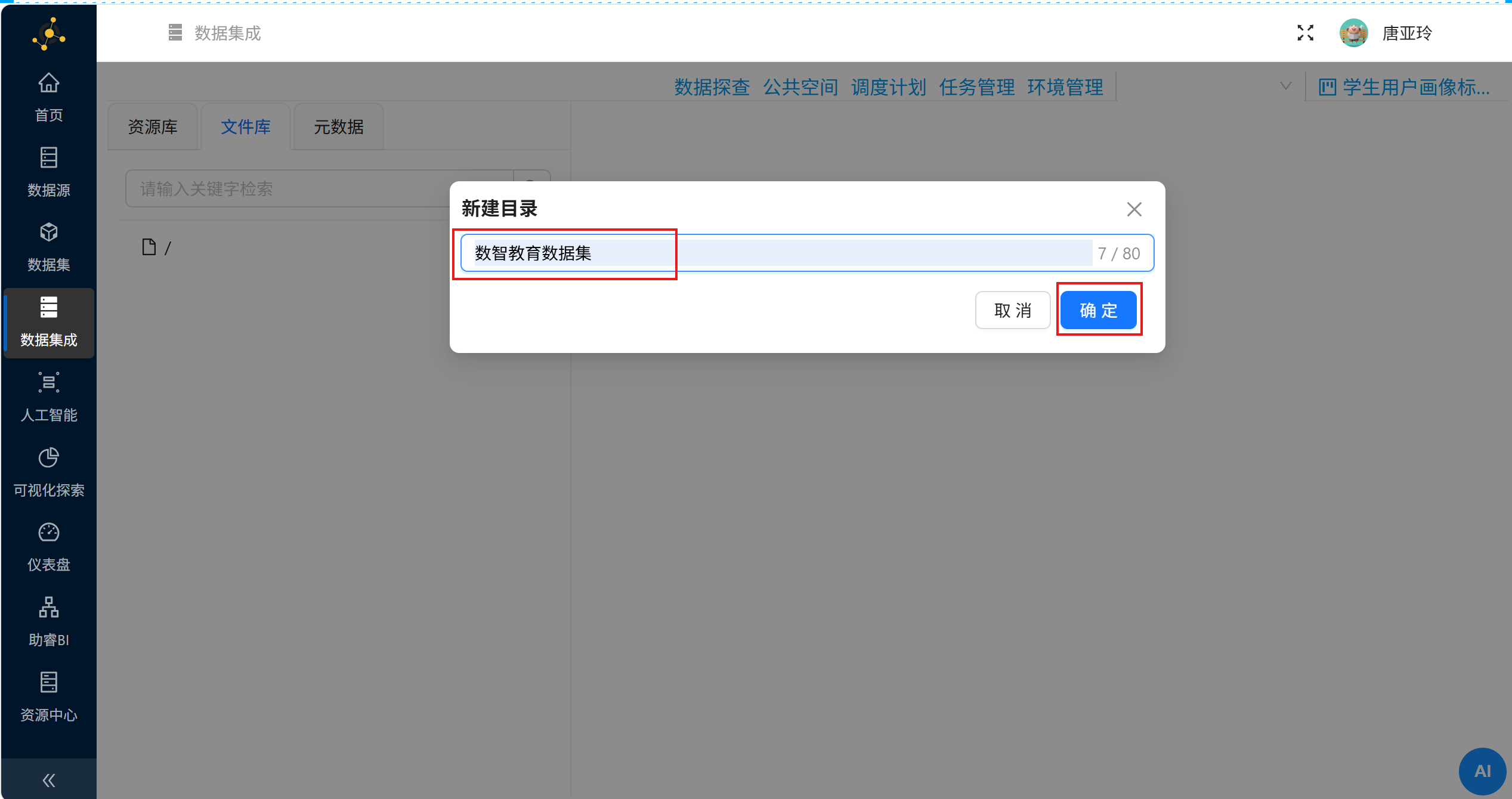

• 输入目录名称为 “数智教育数据集”，点击 “确定”

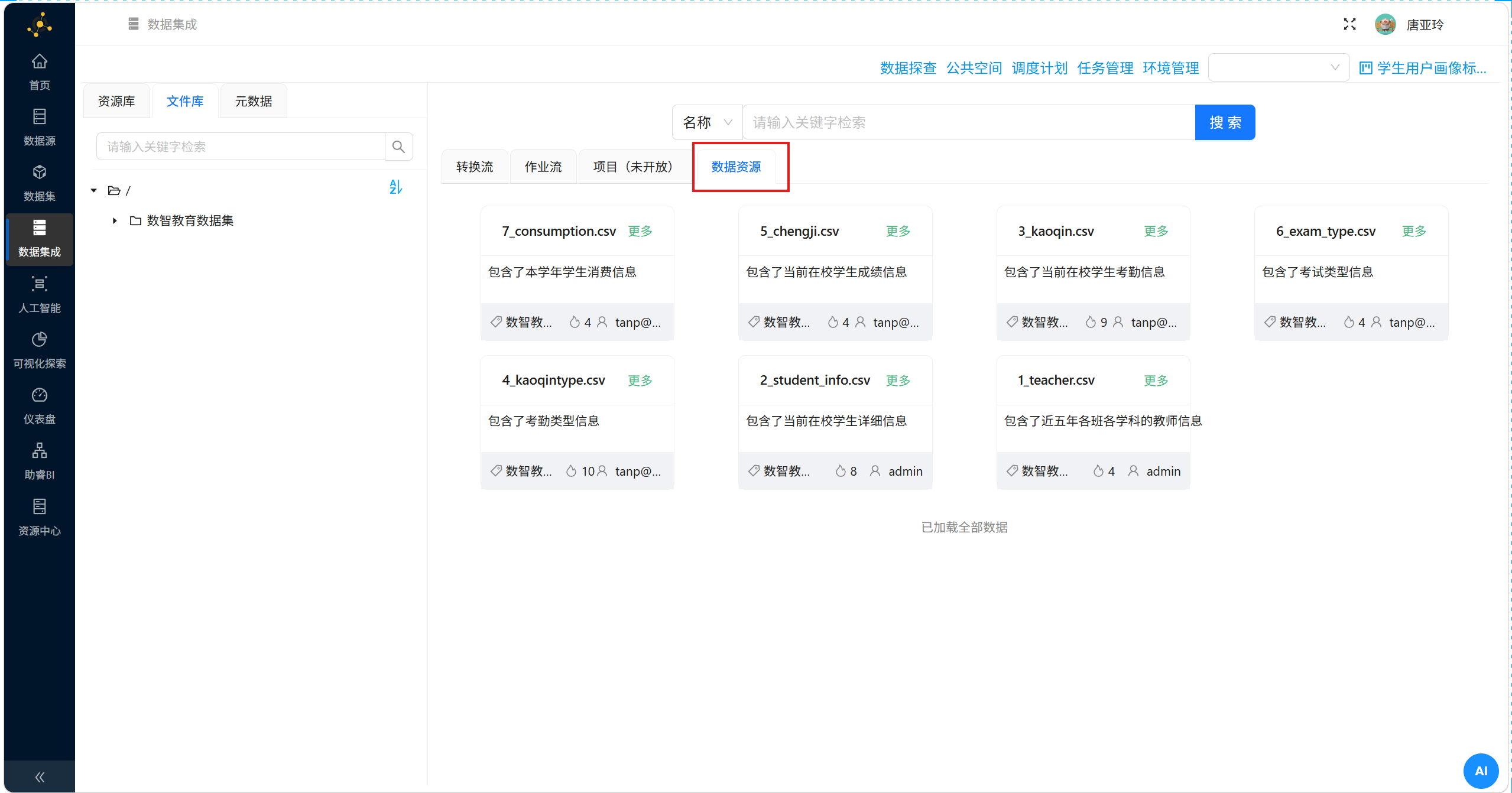

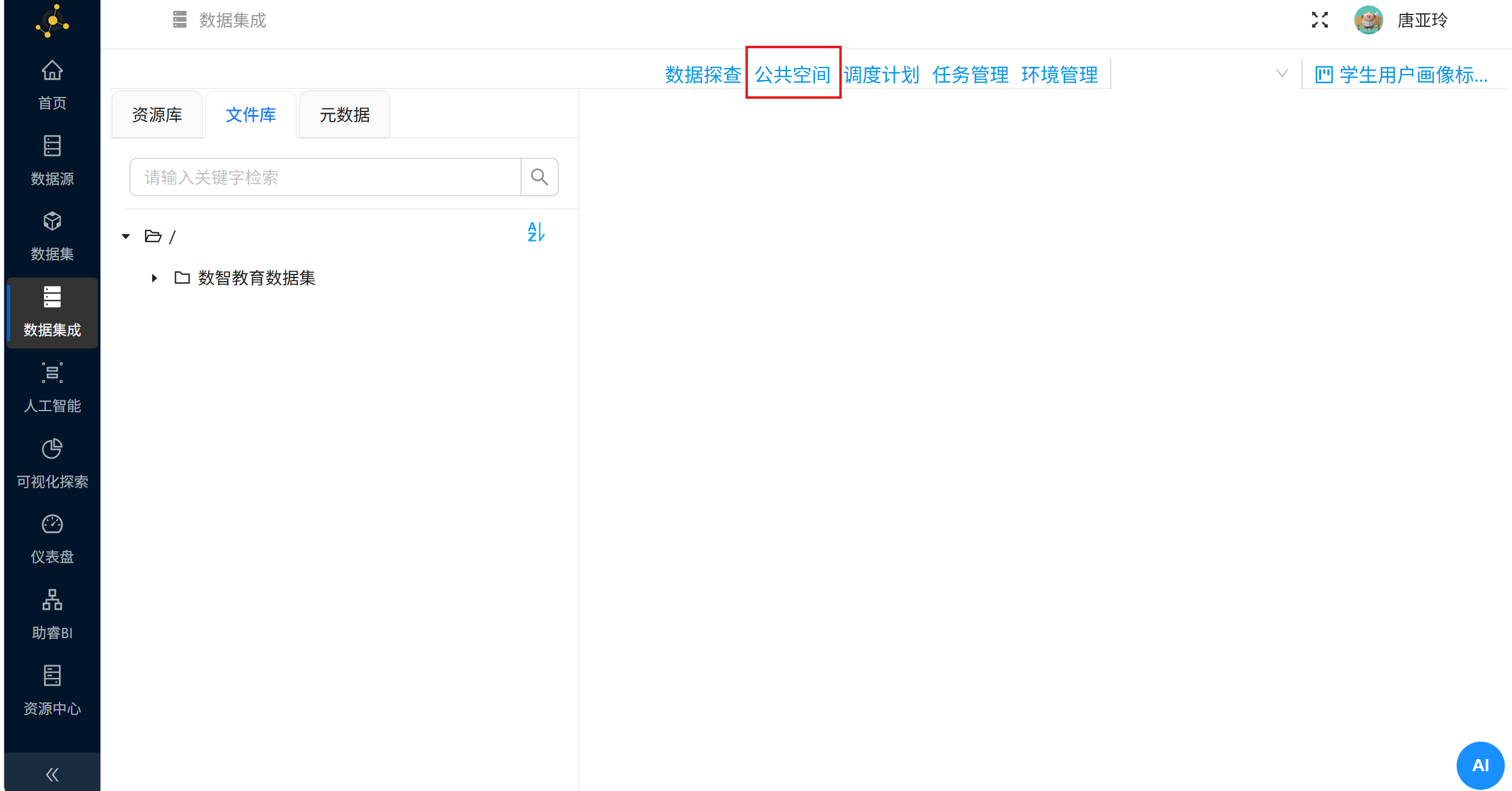

点击 “公共空间” ，再点击“数据资源”，即可查看到所需的数据集

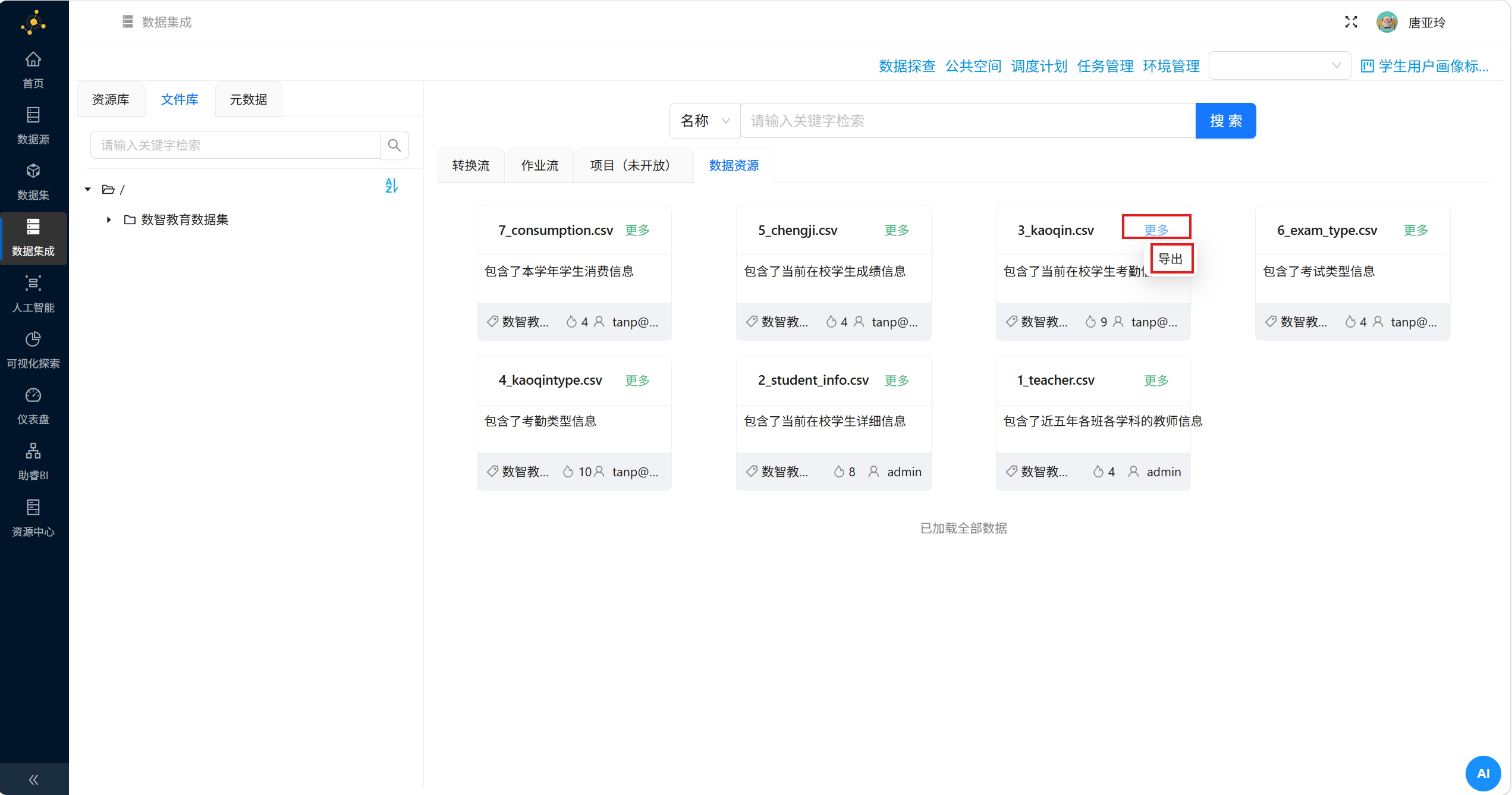

点击“3_kaoqin.csv”卡片右上角的“更多”，并点击“导出”

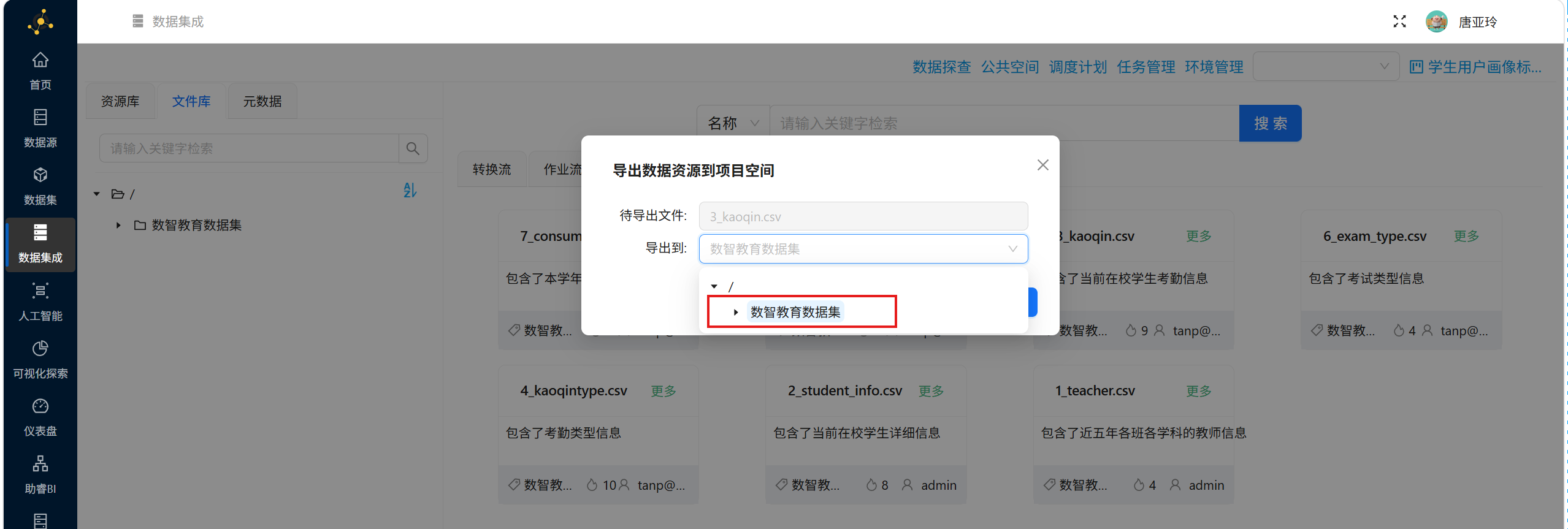

在弹出的窗口中选择导出到刚刚创建的目录 “数智教育数据集” 下

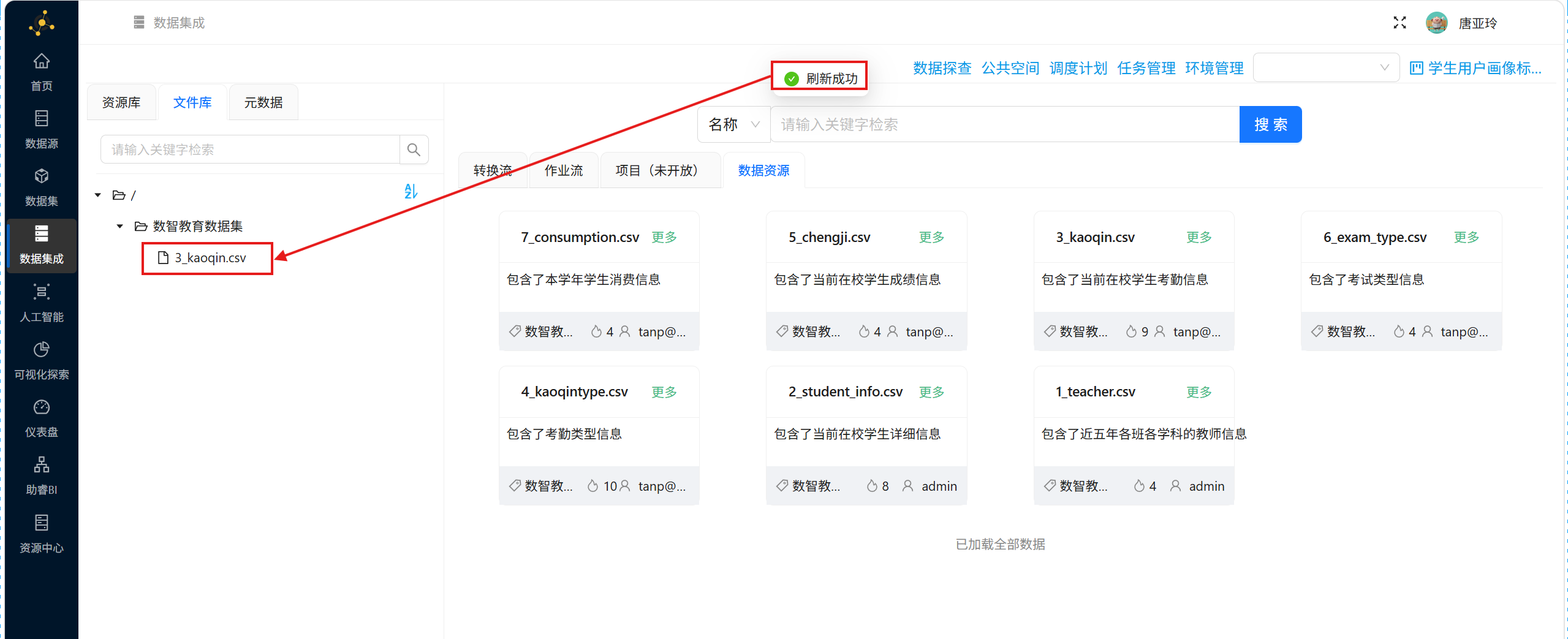

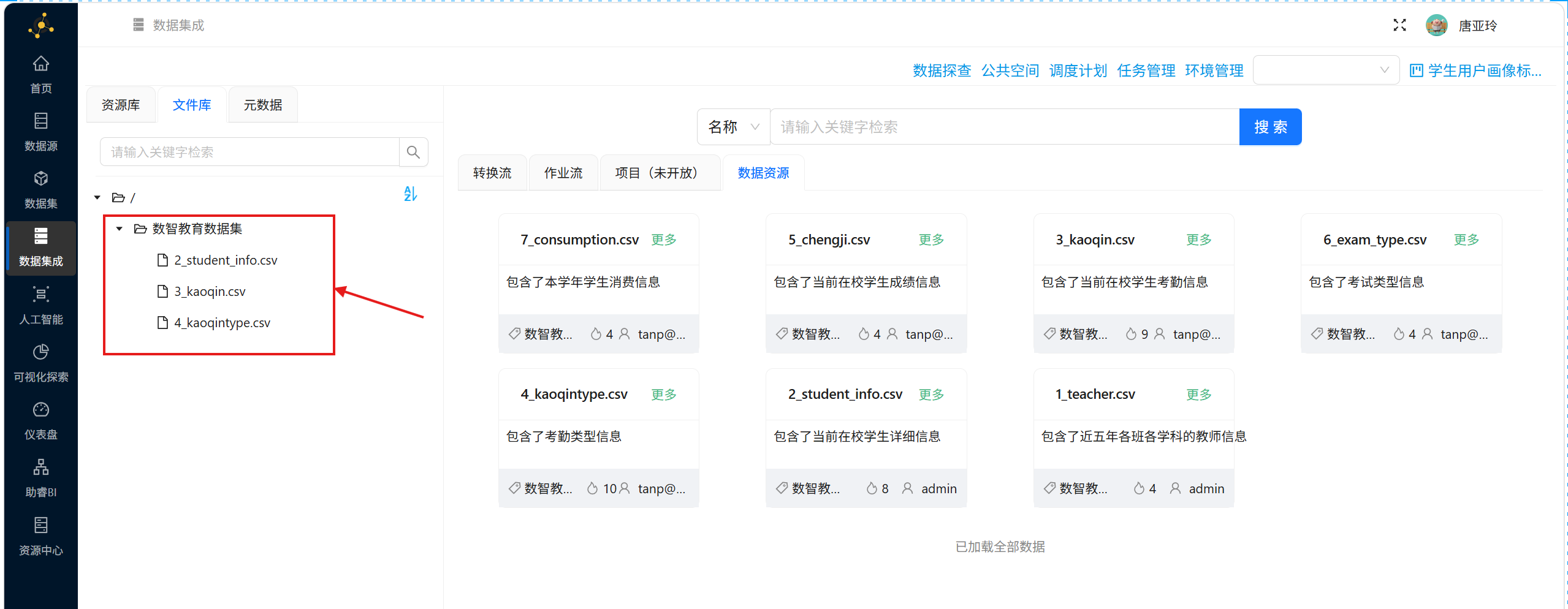

刷新后，可以看到在数智教育数据集的目录下，新增了3_kaoqin.csv

重复以上导出操作，将本次实验需要用到的数据表 4_kaoqintype.csv 和 2_student_info.csv 都导出到“数智教育数据集”

3.3 建立数据源连接

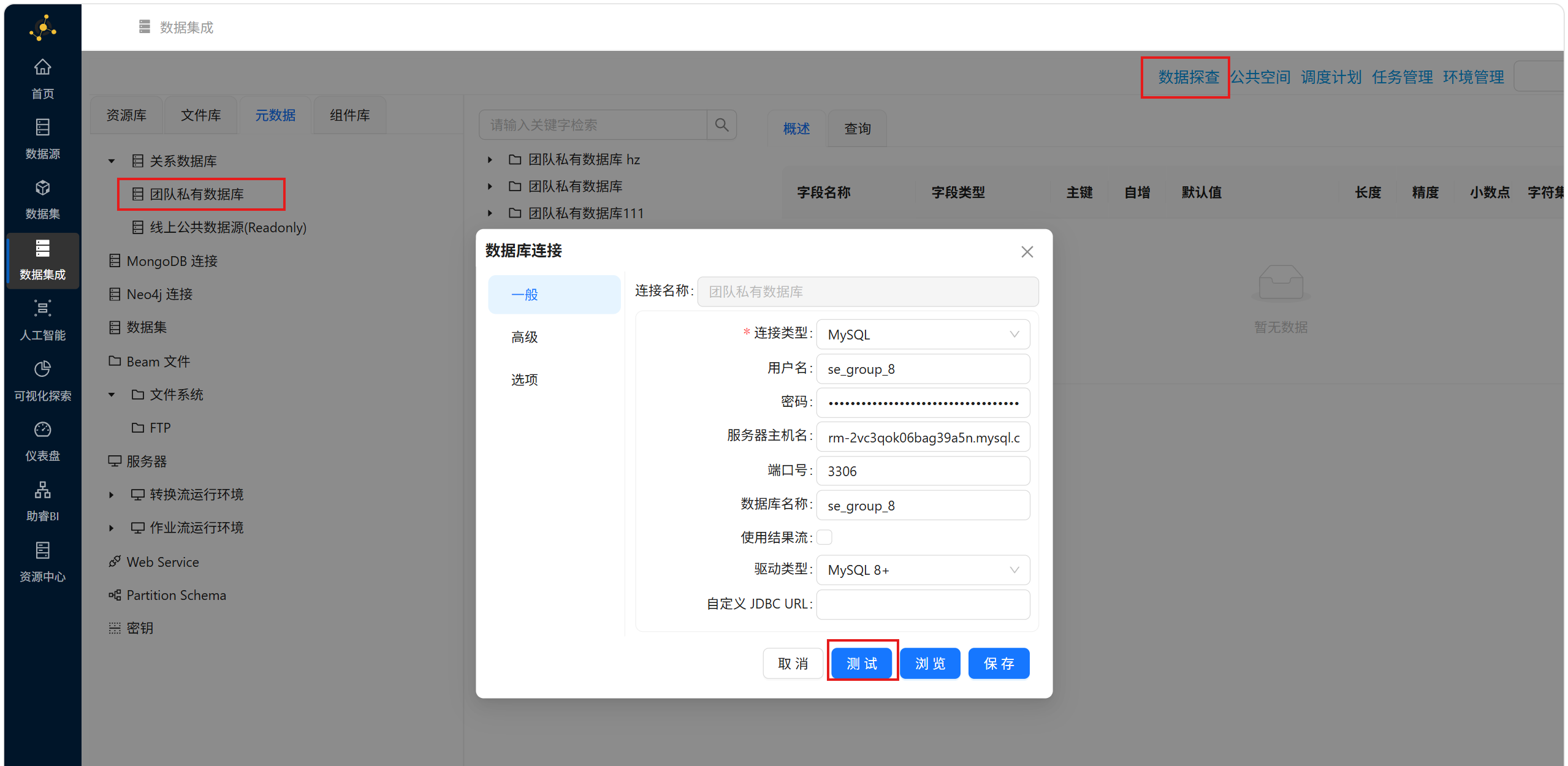

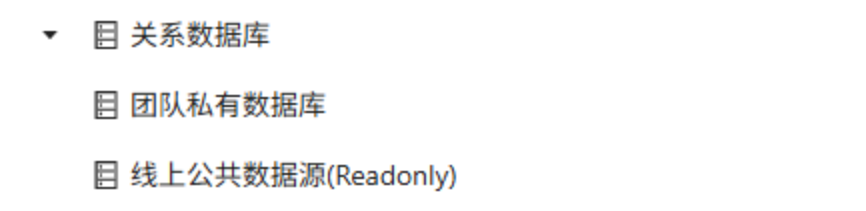

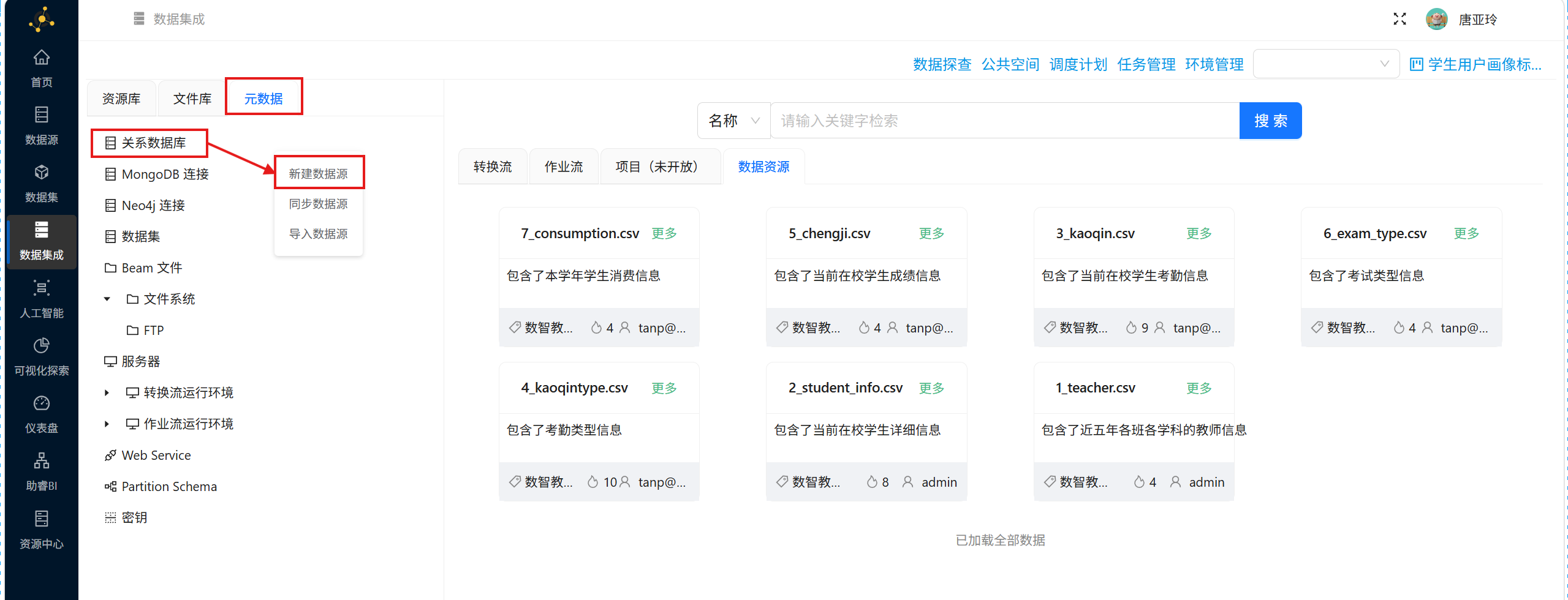

在 “元数据” 菜单页，关系数据库右键打开菜单，选择“新建数据源”

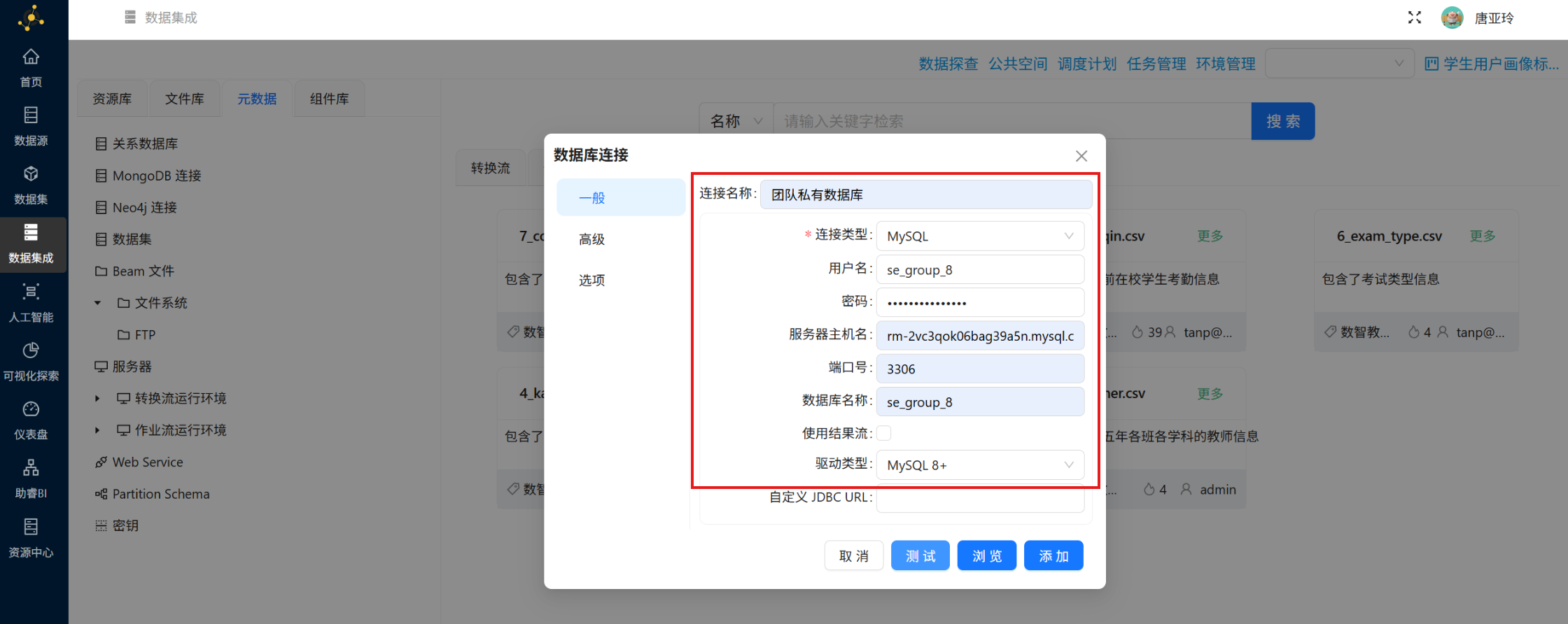

在弹出的新建数据库连接窗口配置信息：

• 连接名称为 “团队私有数据库”
• 连接类型选择 “MySQL”
• 用户名和密码使用助教提供的账号和密码
• 服务器主机名使用助教提供的数据库连接地址：rm-2vc3qok06bag39a5n.mysql.cn-chengdu.rds.aliyuncs.com
• 端口号为 3306
• 数据库名为助教提供的数据库名称，驱动类型选择 “MySQL 8+”

填写完毕后，点击“测试”按钮验证填写信息是否正确，如果填写无误，上方会返回“数据库连接成功”。此时，点击 “添加”，将会增加一个数据库连接；添加成功后，关系数据库节点会增加一个子节点

3.4 数据导入团队私有数据库

3.4.1 原始考勤记录表数据导入

（1）创建原始_学生考勤表

新建转换工作流，并命名为“创建原始_学生考勤表”

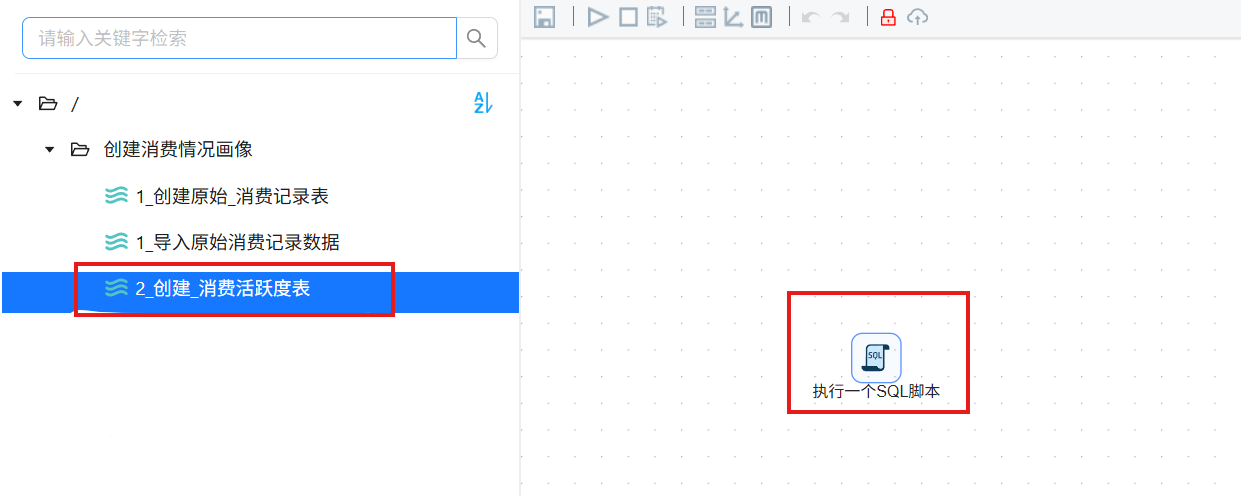

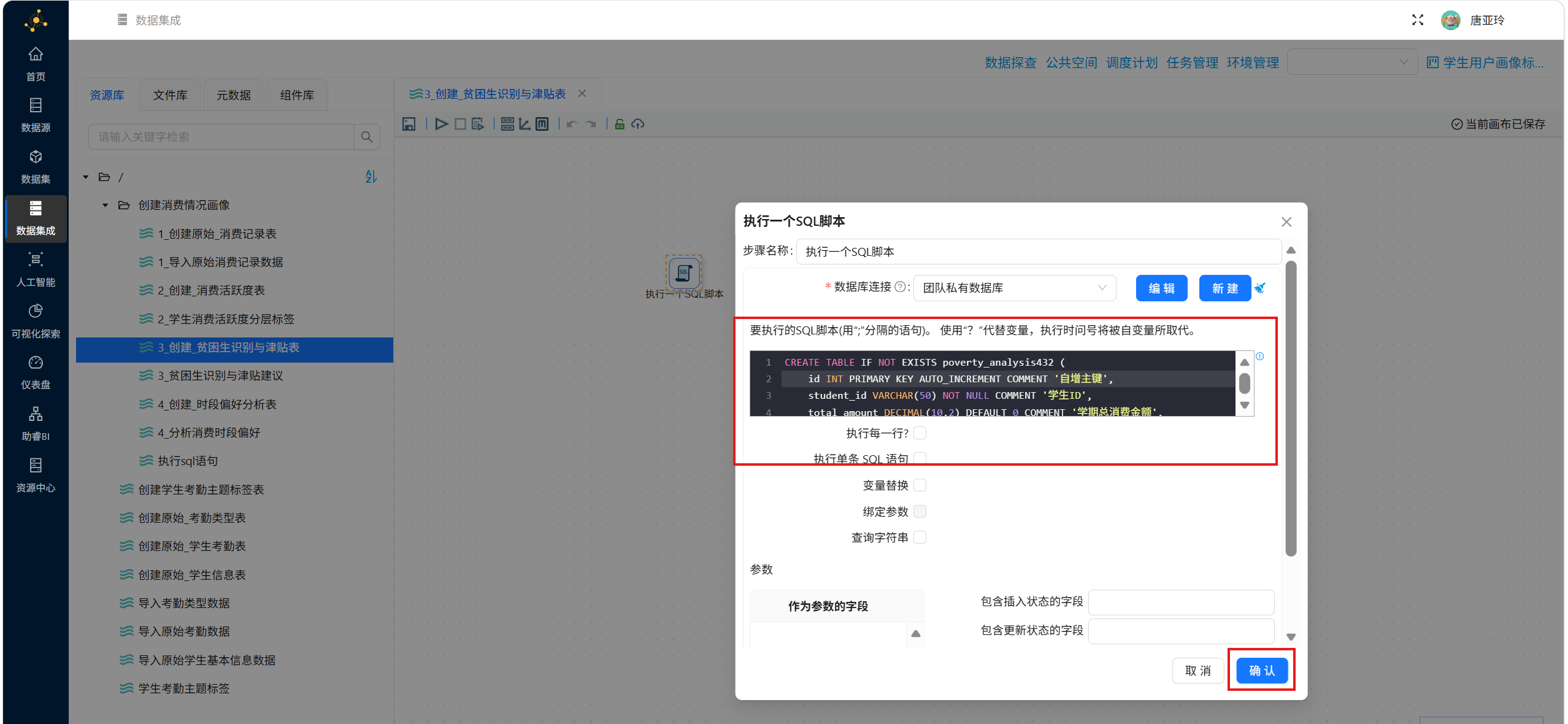

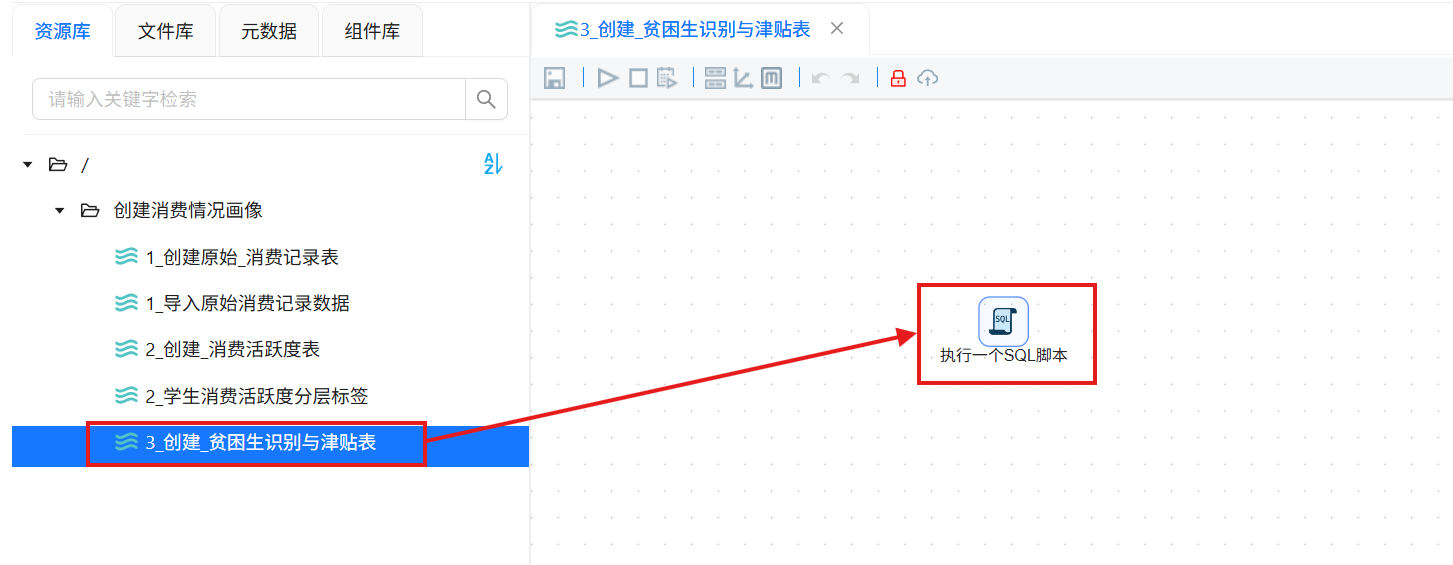

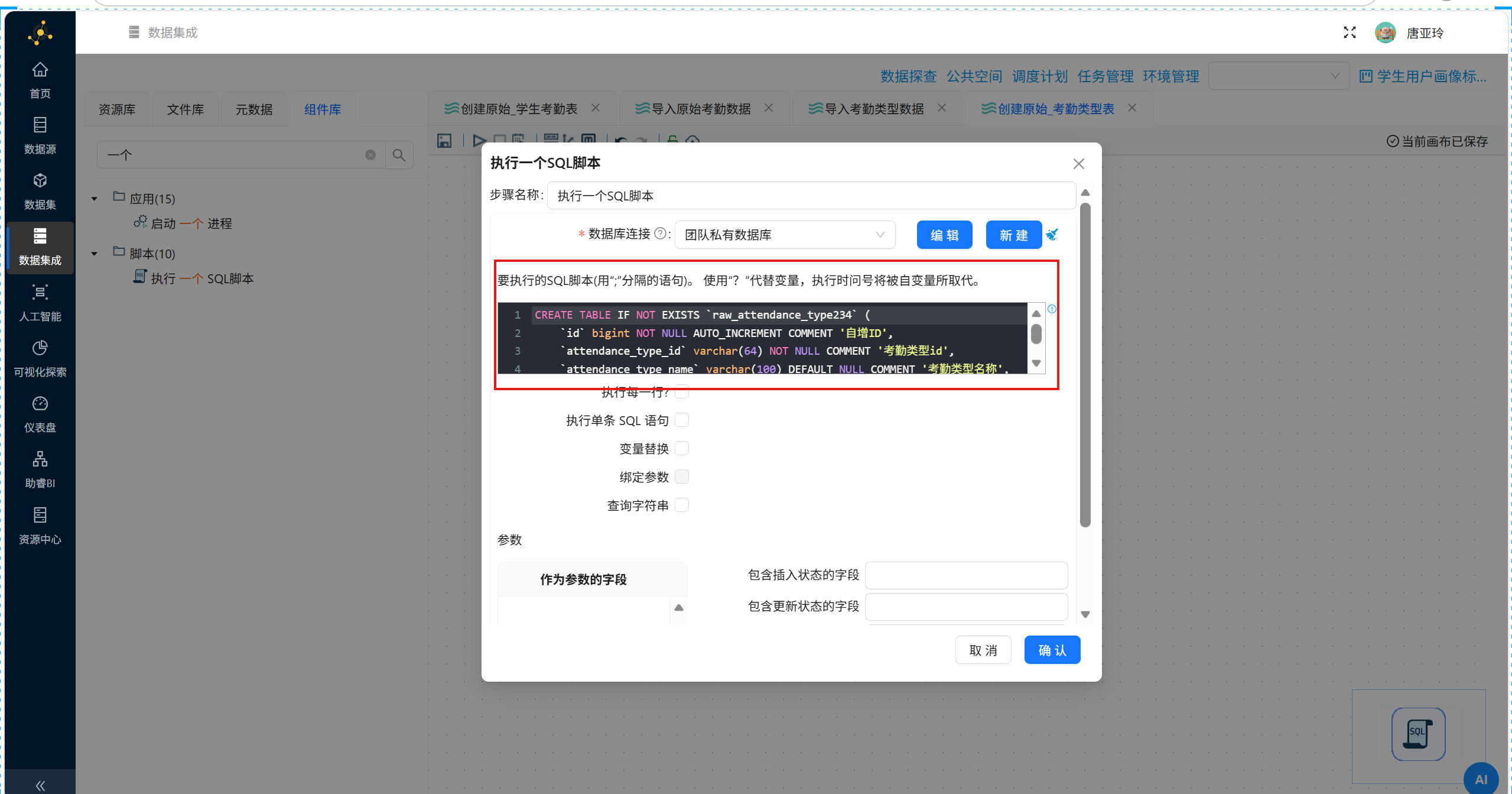

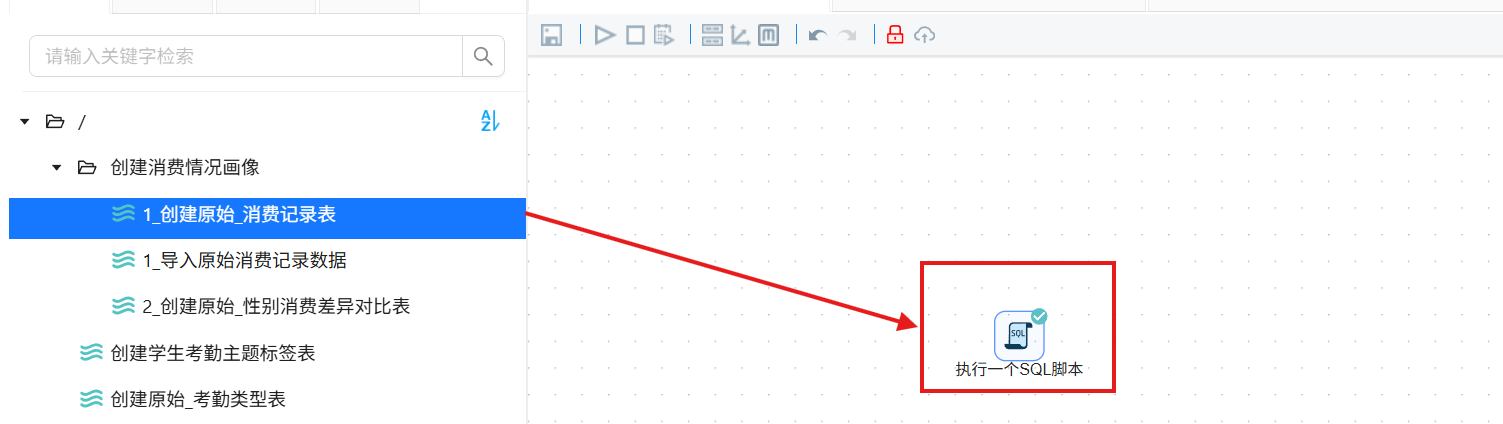

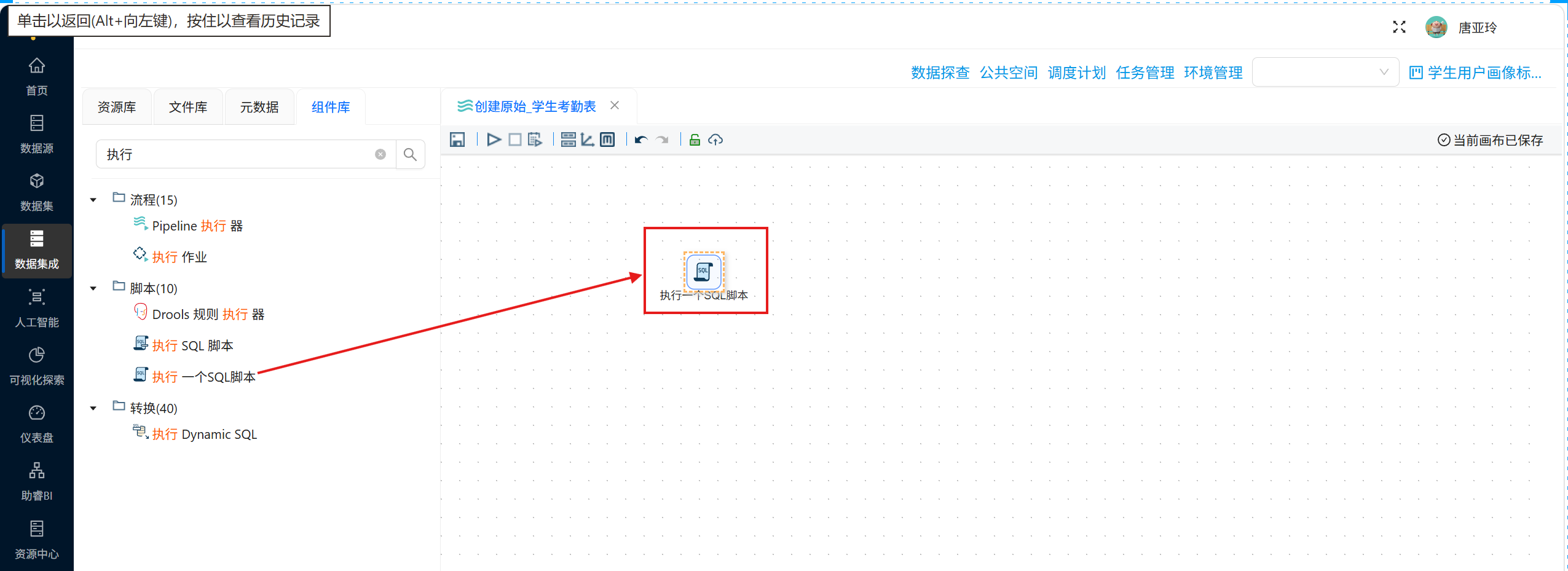

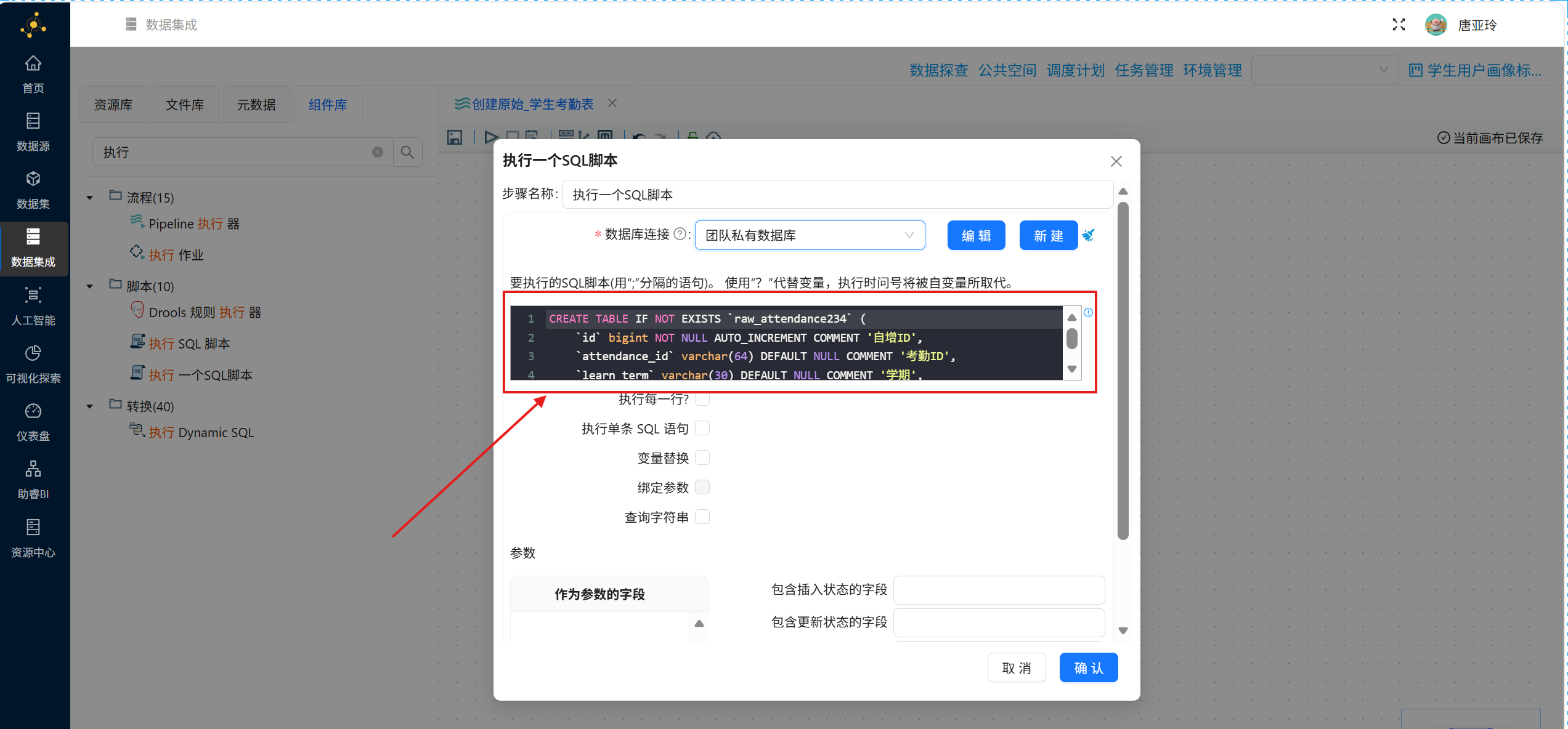

拖拽“执行一个SQL脚本”组件到画布，通过执行SQL脚本创建一个标签表。整个转换流如下所示：

配置说明：在组件中填写SQL脚本，选择目标数据库连接“团队私有数据库”，确保脚本执行权限。

SQL脚本如下：

CREATE TABLE IF NOT EXISTS  `raw_attendance` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '自增ID',
  `attendance_id` varchar(64) DEFAULT NULL COMMENT '考勤ID',
  `learn_term` varchar(30) DEFAULT NULL COMMENT '学期',
  `data_datetime` varchar(50) DEFAULT NULL COMMENT '时间和日期',
  `attendance_type_id` varchar(64) DEFAULT NULL COMMENT '考勤类型ID',
  `attendance_name` varchar(100) DEFAULT NULL COMMENT '考勤名称',
  `attendance_task_order_id` varchar(64) DEFAULT NULL COMMENT '考勤事件ID',
  `stu_id` varchar(64) DEFAULT NULL COMMENT '学生ID',
  `stu_name` varchar(100) DEFAULT NULL COMMENT '学生姓名',
  `cla_name` varchar(100) DEFAULT NULL COMMENT '班级名',
  `cla_id` varchar(64) DEFAULT NULL COMMENT '班级ID',
  `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '入库时间',
  PRIMARY KEY (`id`),
  KEY `idx_student_id` (`stu_id`),
  KEY `idx_term` (`learn_term`)
) COMMENT='原始_学生考勤表';

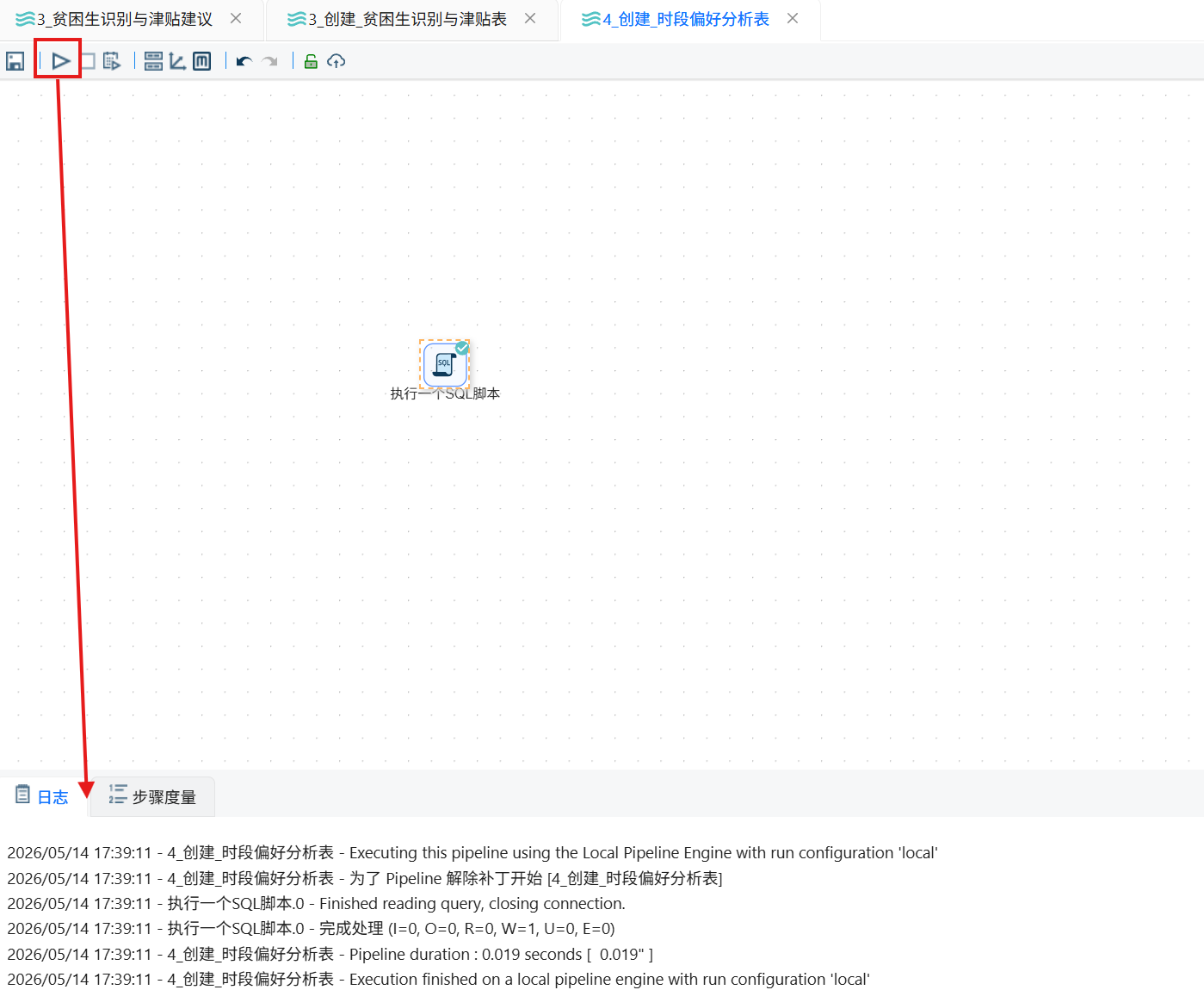

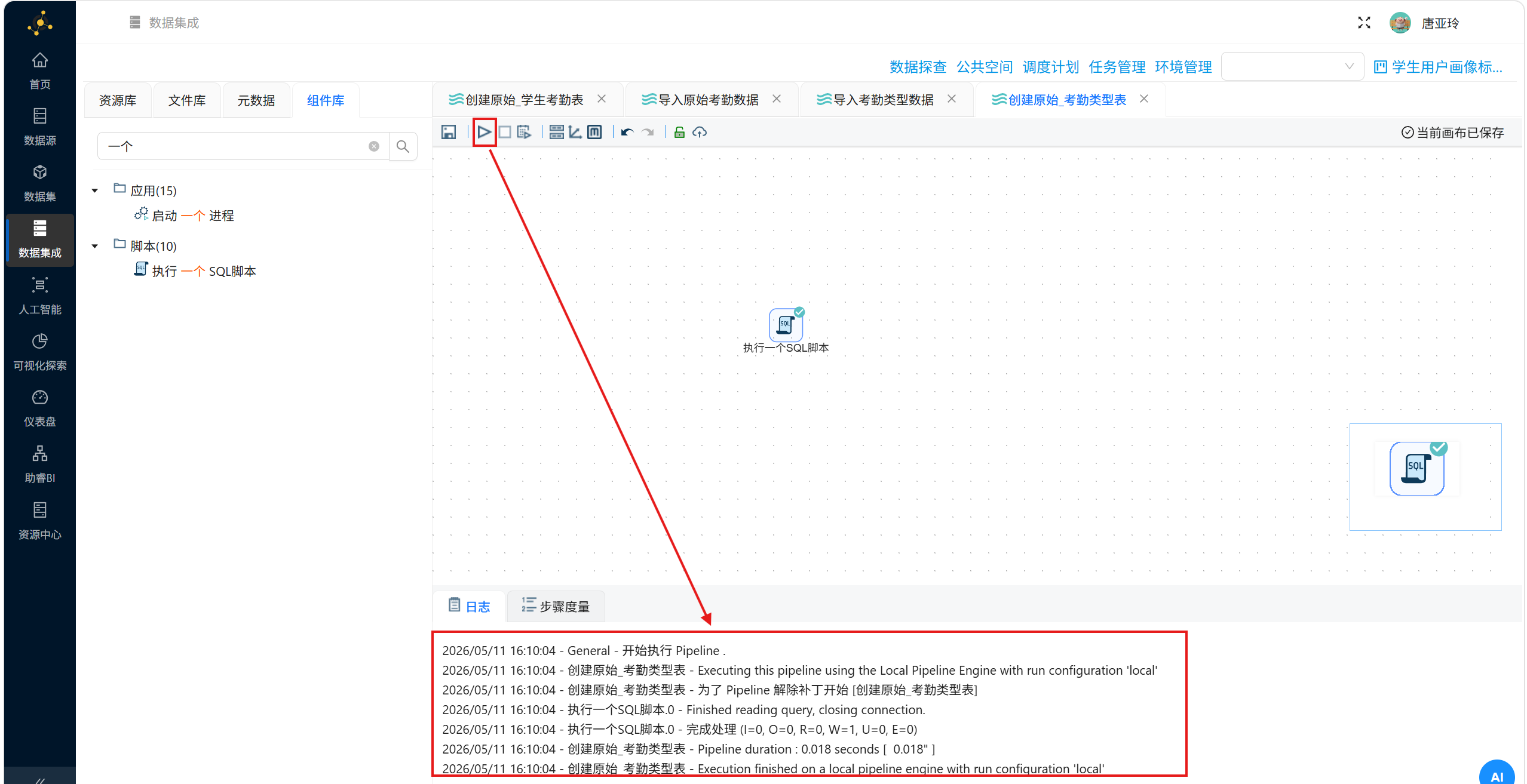

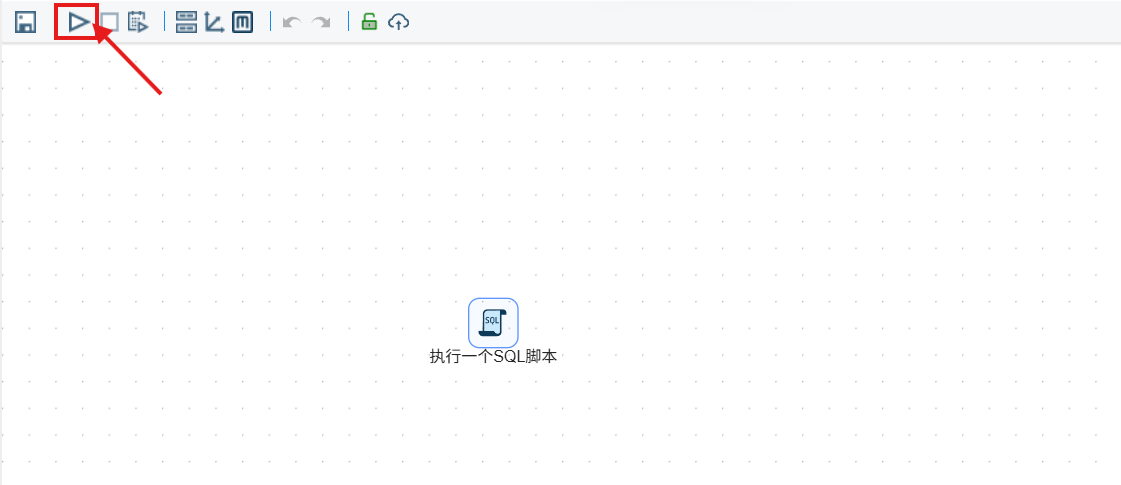

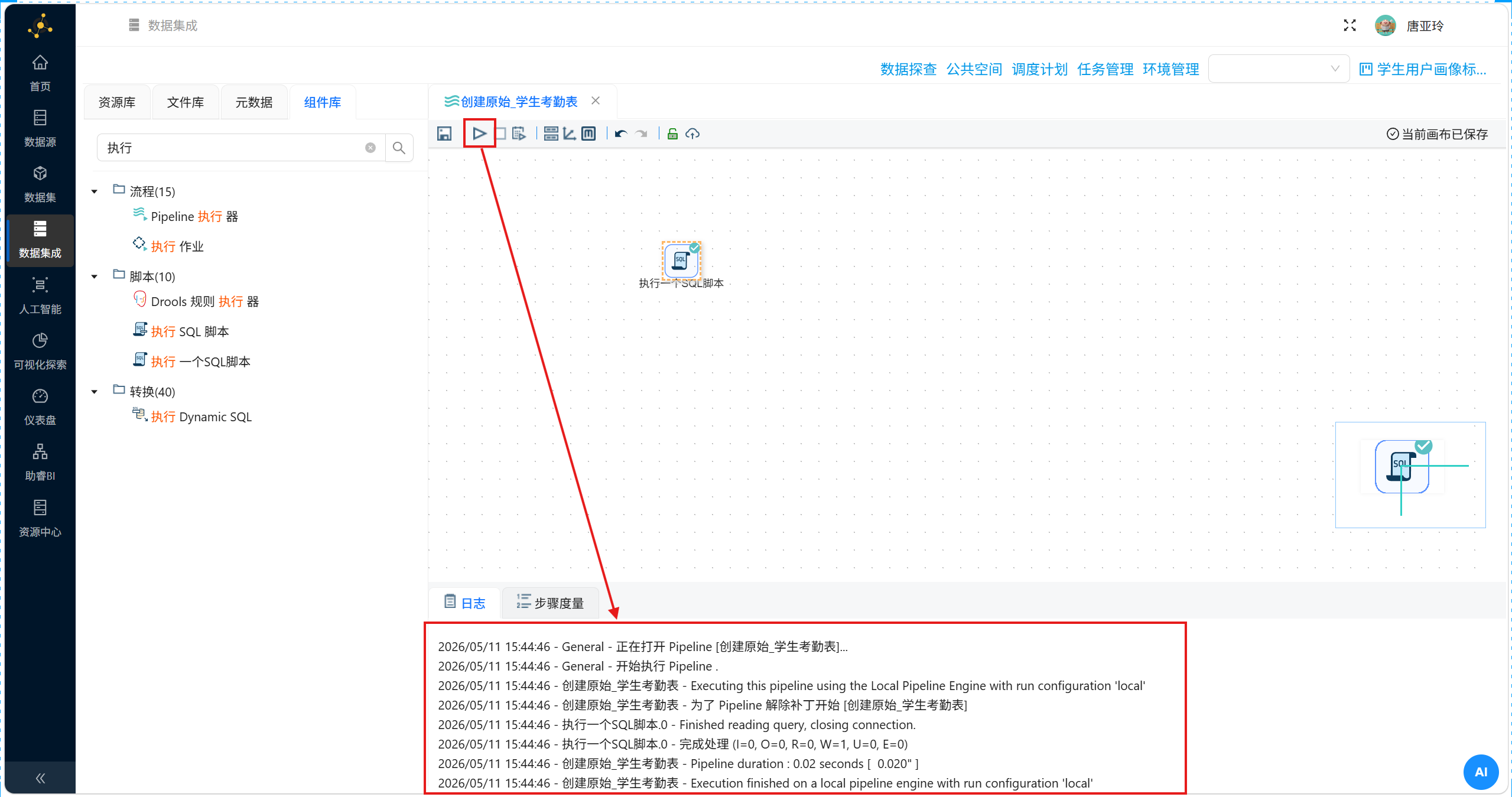

完成后运行转换流，可以动态查看组件状态和执行日志

（2）导入原始考勤数据

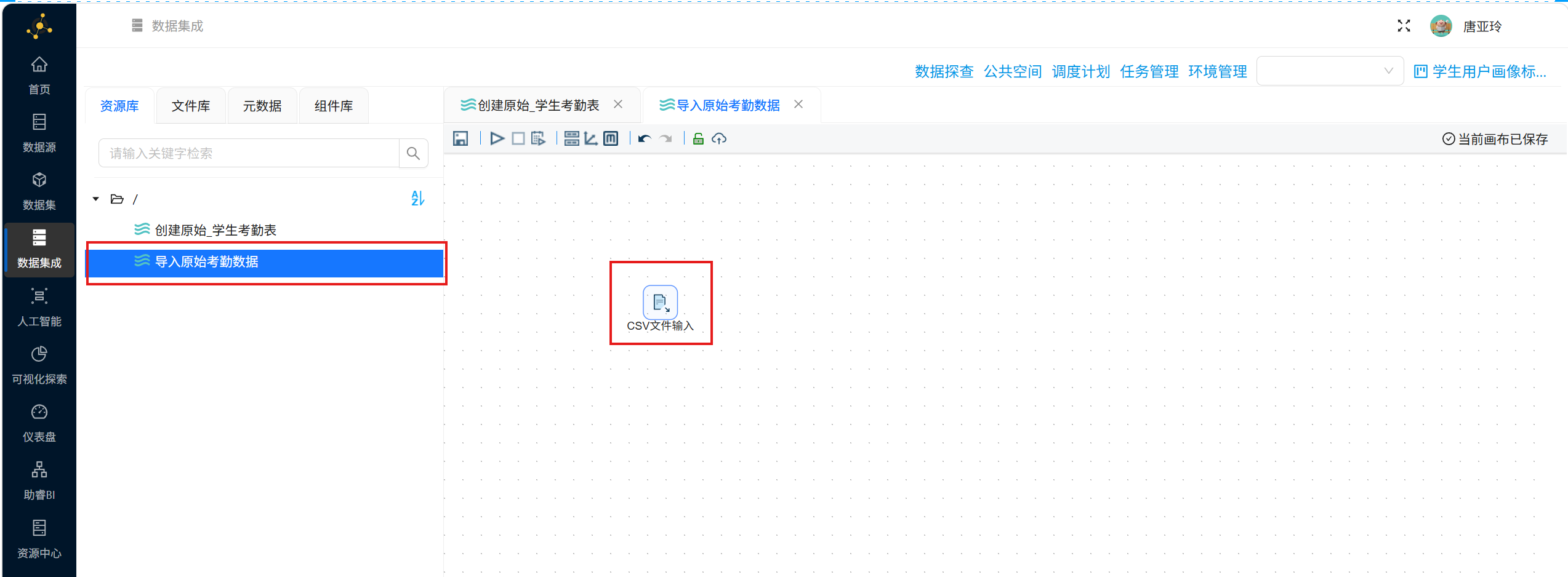

新建转换工作流，命名为 “导入原始考勤数据”，拖拽一个“CSV文件输入”组件到画布

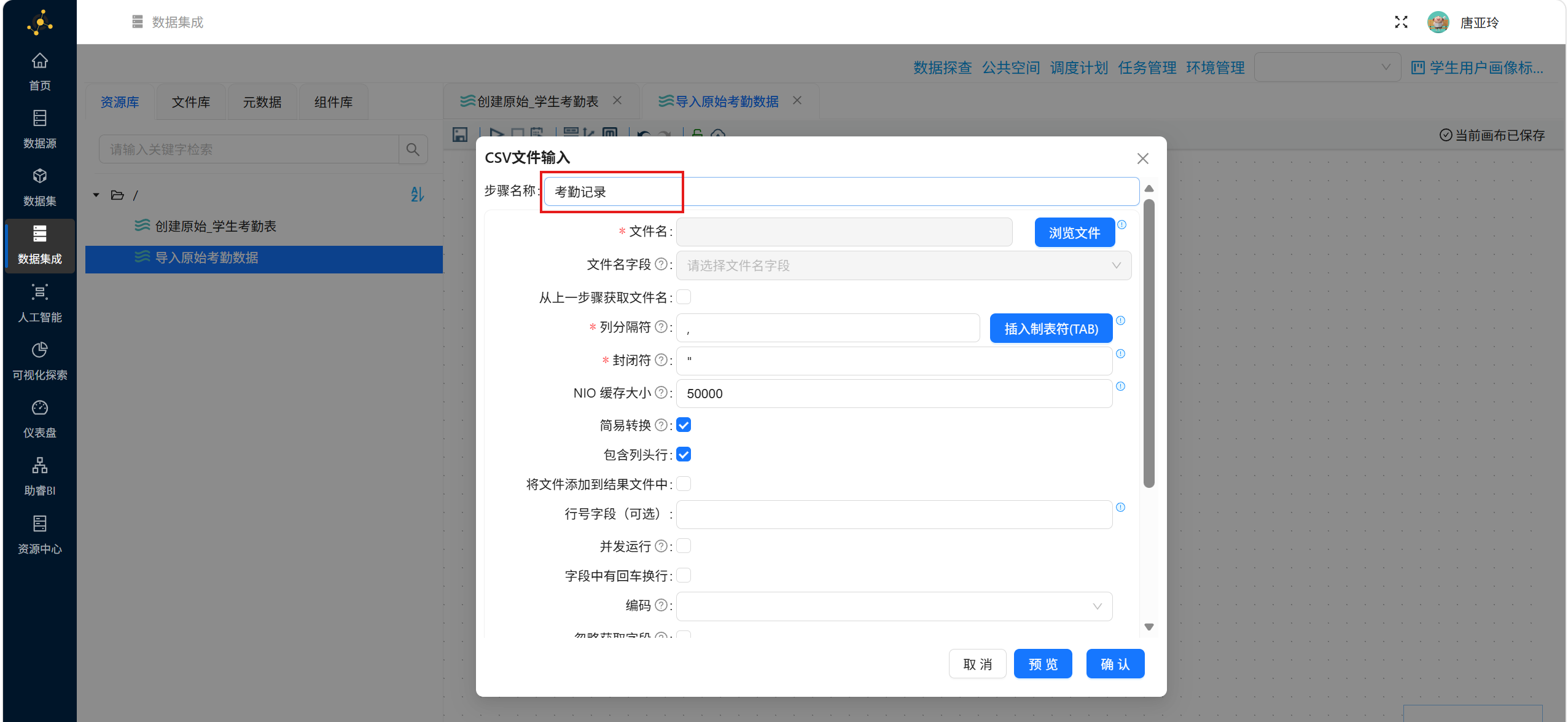

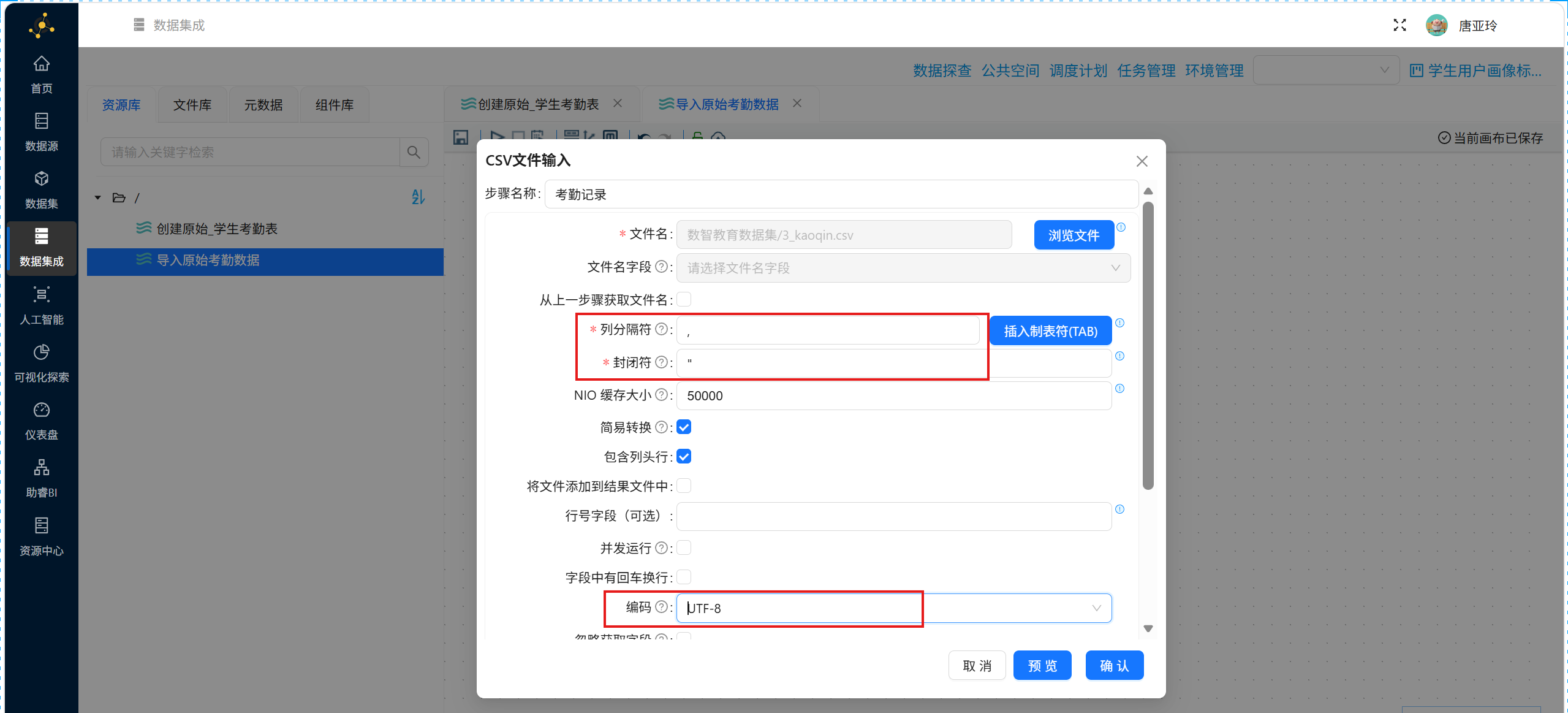

双击编辑CSV文件输入组件，在步骤名称中输入 “考勤记录”

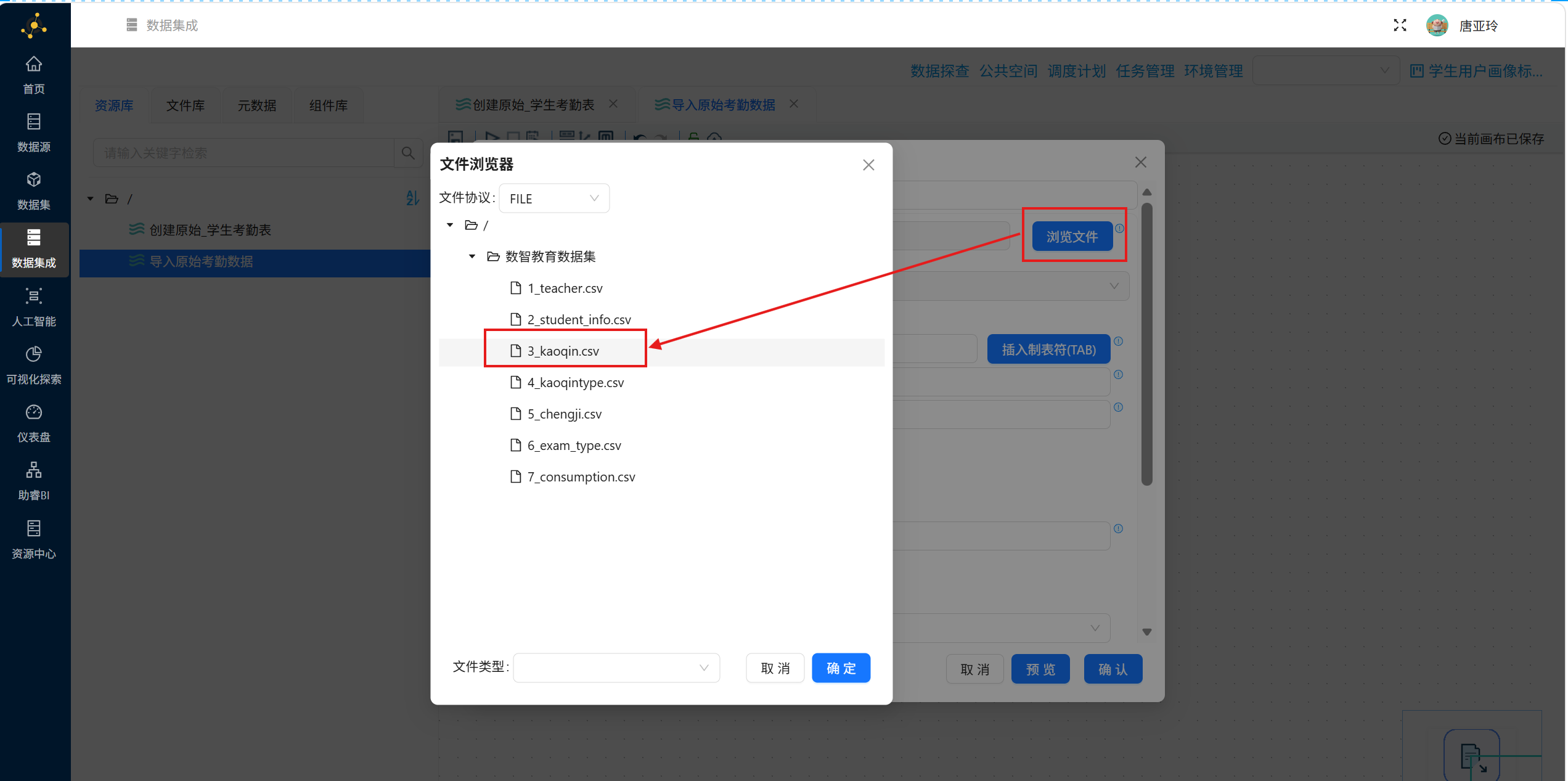

点击文件名后的 “浏览文件” 按钮，在弹窗中选择 “3_kaoqin.csv”，点击 “确定”

配置信息中 列分隔符 和 封闭符 保持默认参数，编码选择 “UTF-8”

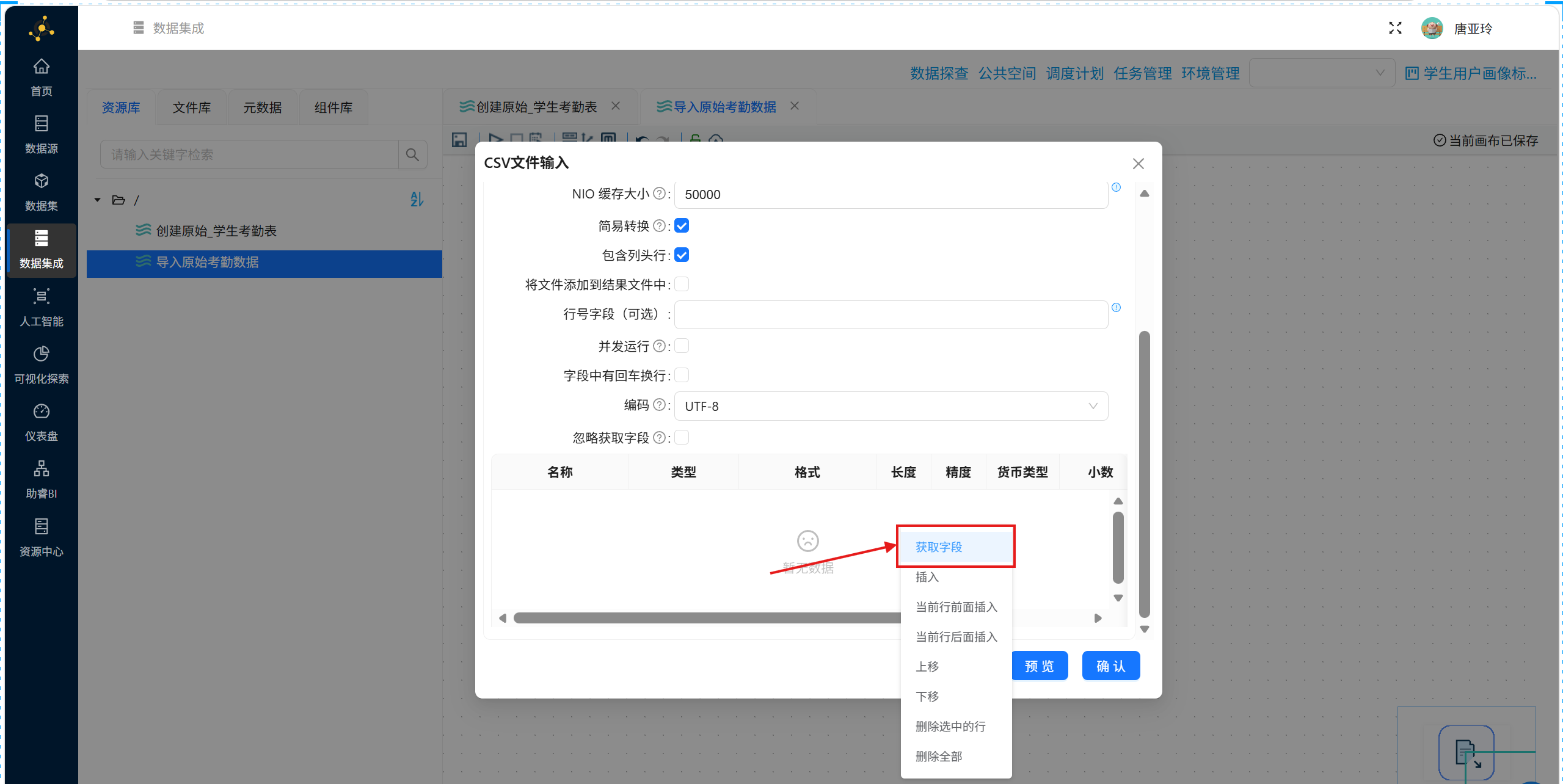

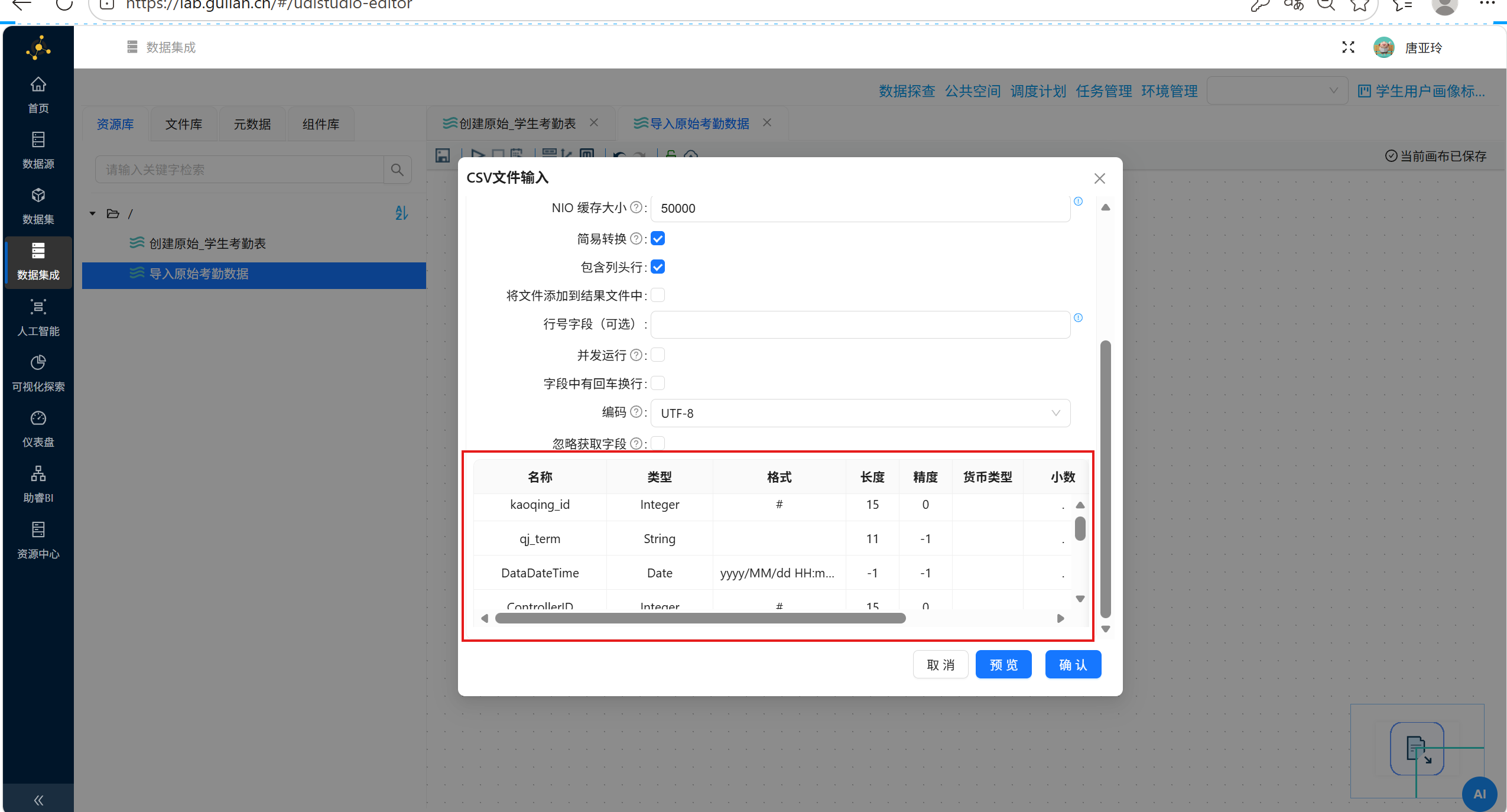

下滑在字段表格的空白处右键点击 “获取字段”，字段获取成功后点击 “确认”

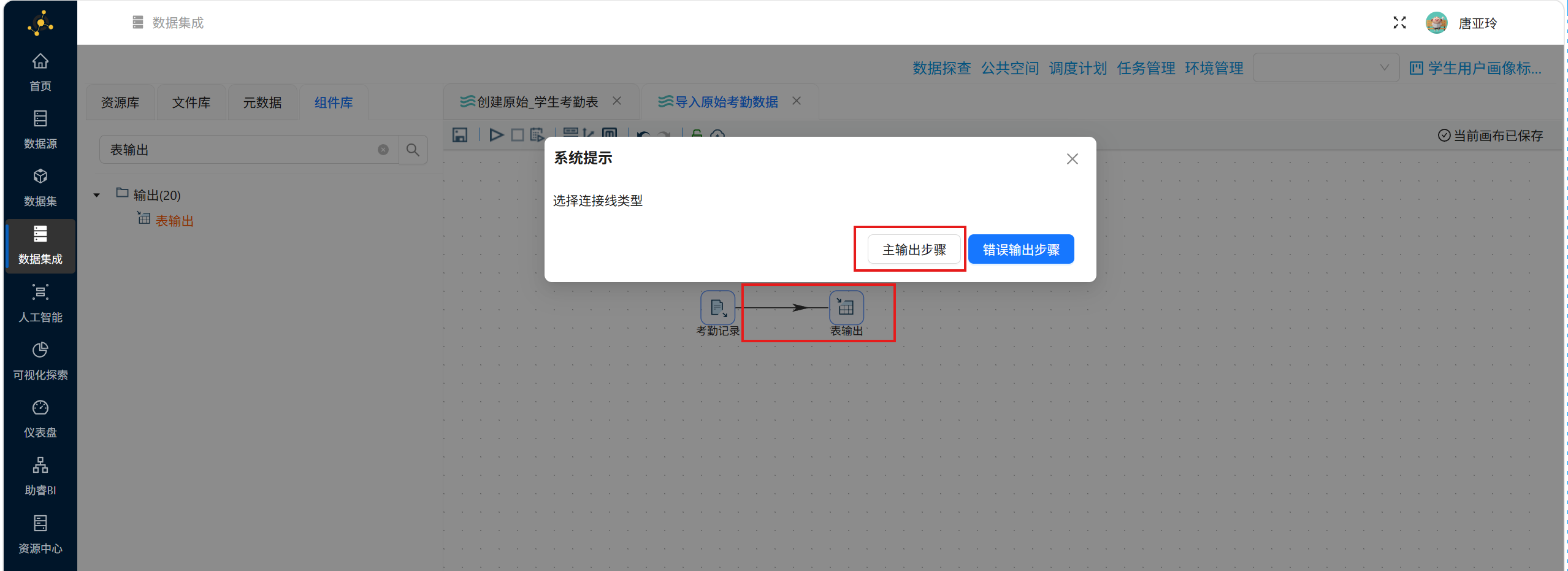

接着，拖拽一个 “表输出” 组件到画布，并创建“考勤记录”CSV文件输入组件到“表输出”组件的连线，连线类型选择 “主输出步骤”

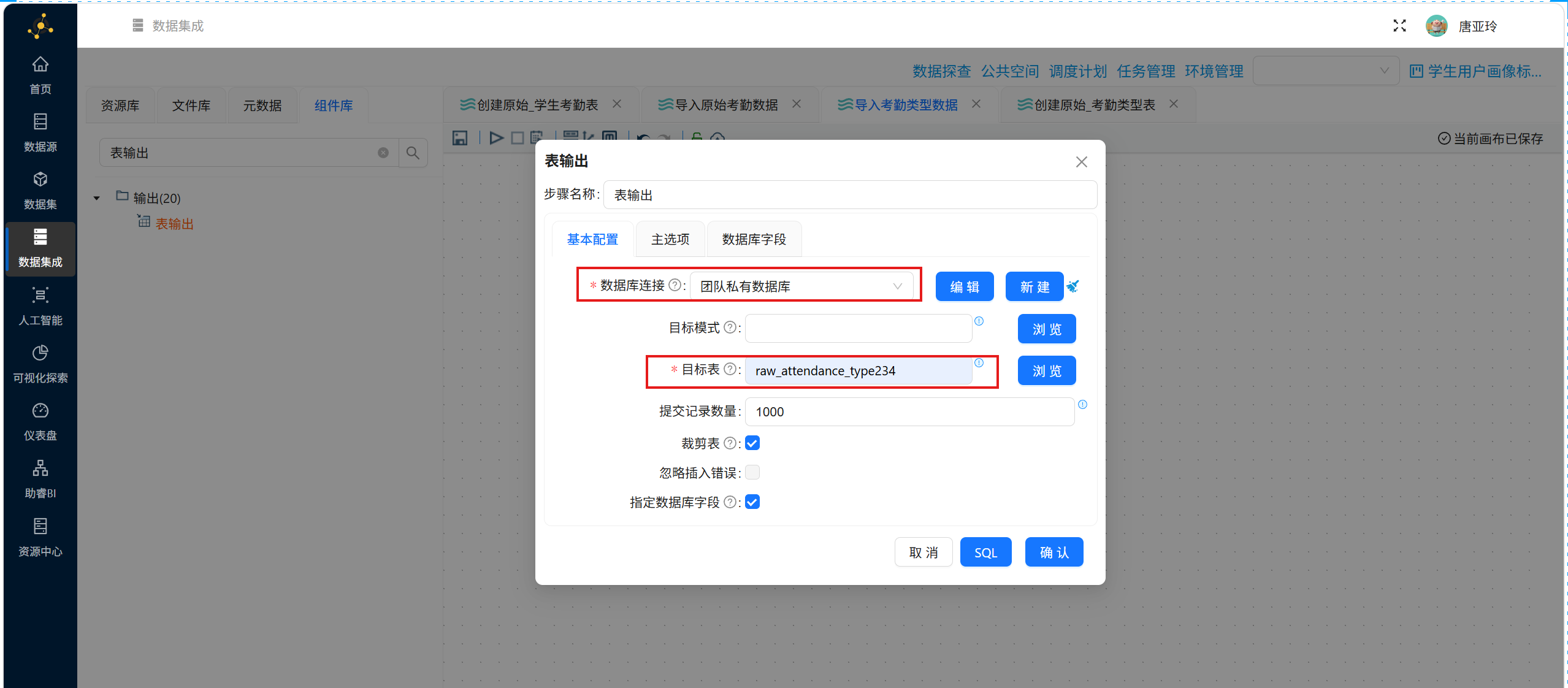

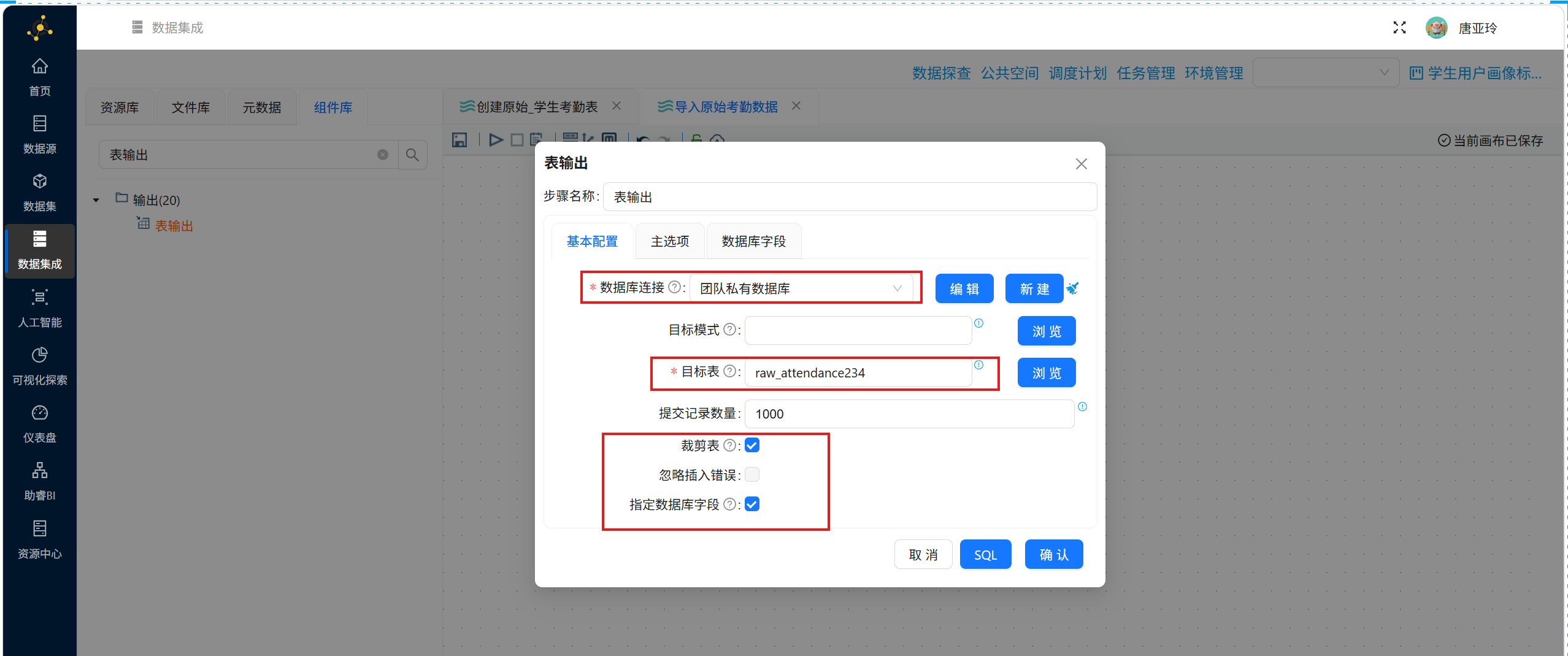

双击配置 “表输出”组件，数据库连接选择 “团队私有数据库”，目标表输入我们使用SQL组件创建的“raw_attendance”，勾选 “裁剪表” 和 “指定数据库字段” ，具体配置如下：

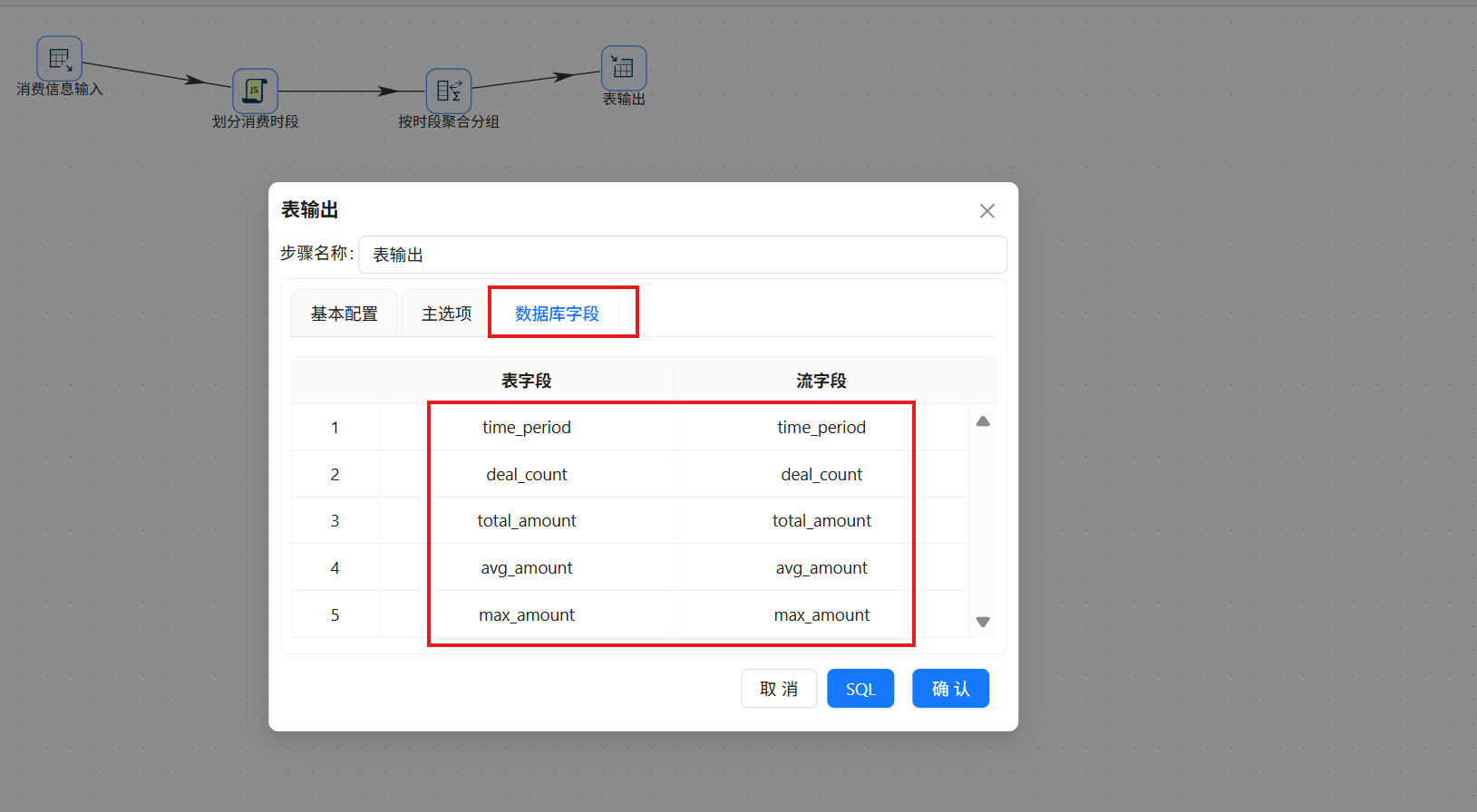

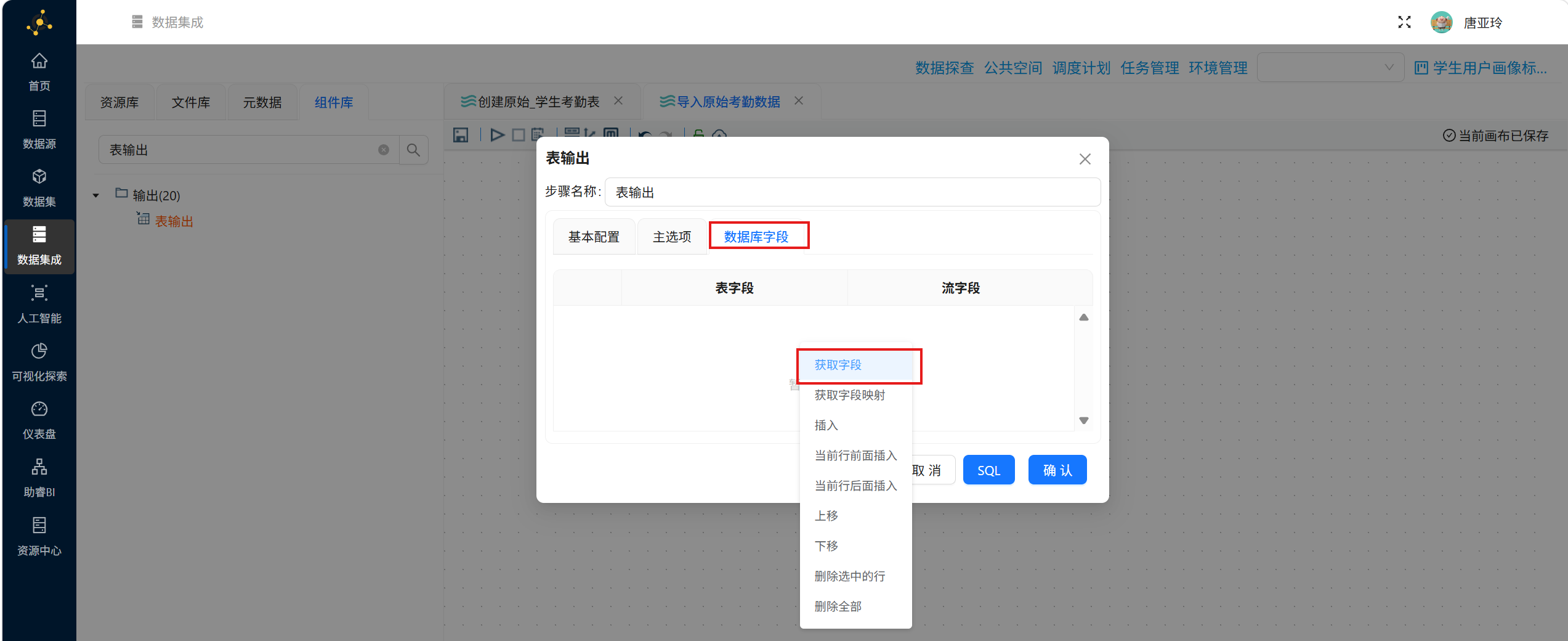

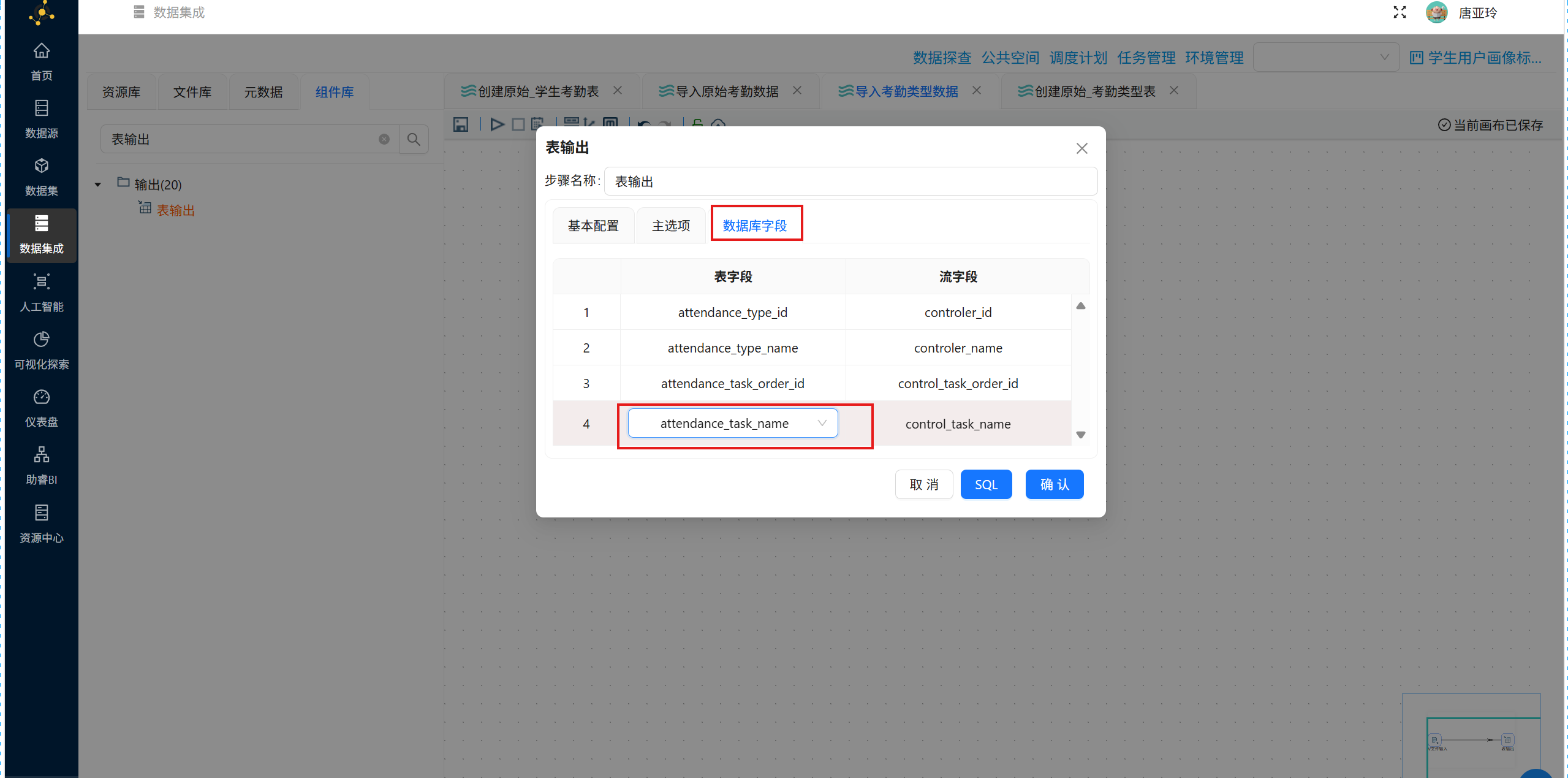

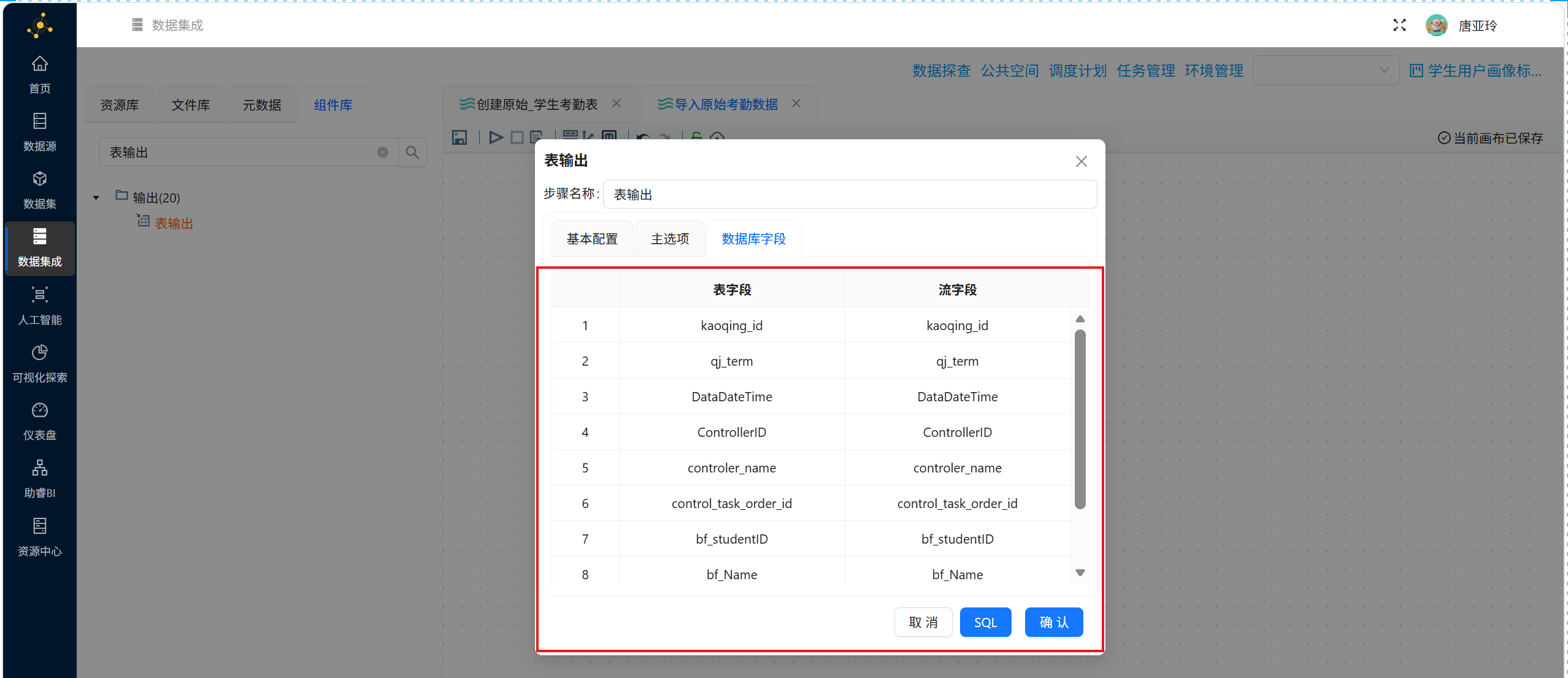

点击 “数据库字段”，在空白处右键 “获取字段”

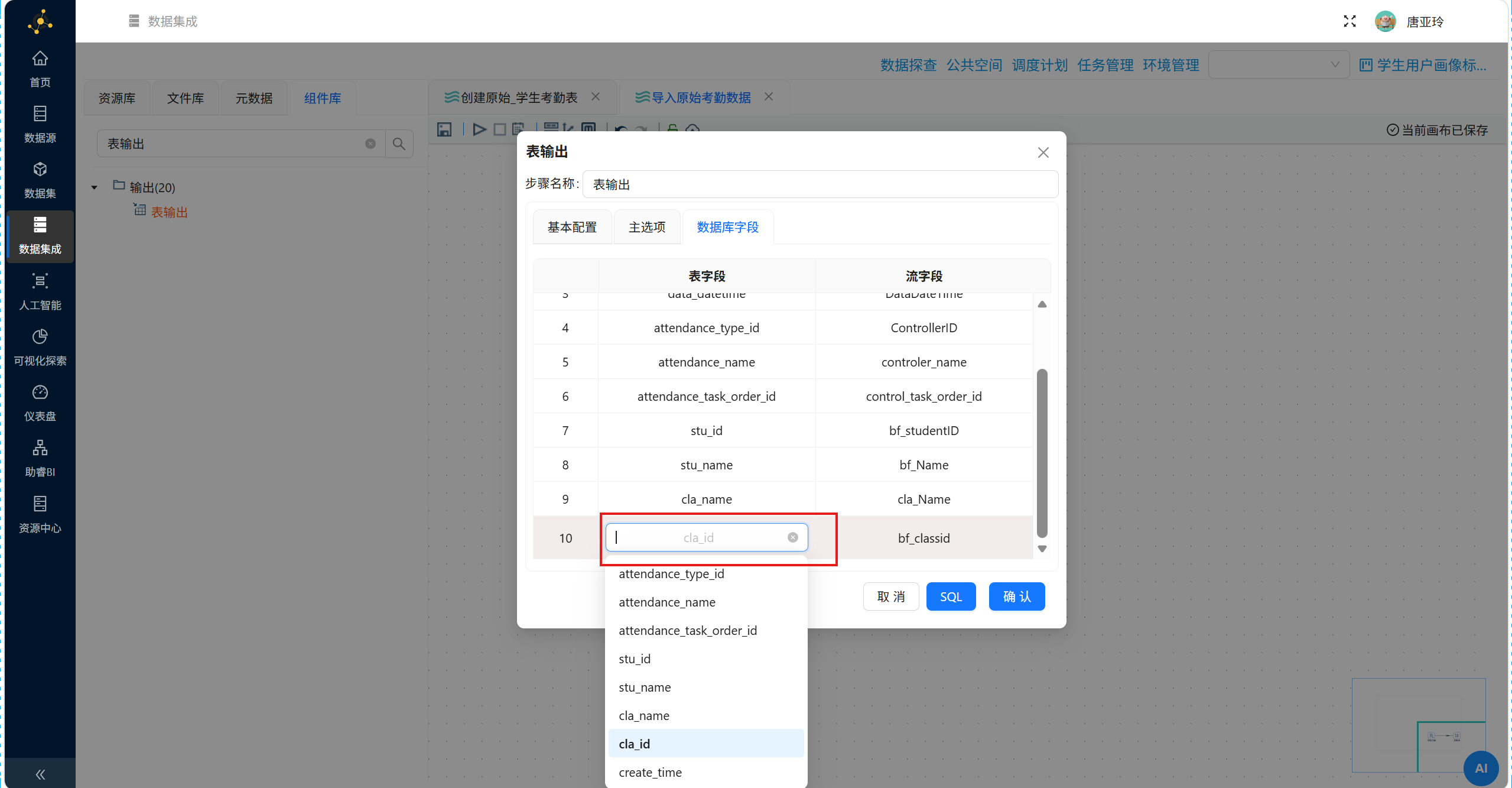

将表字段修改为建表语句中对应的字段，点击“确认”，使数据得到正确处理

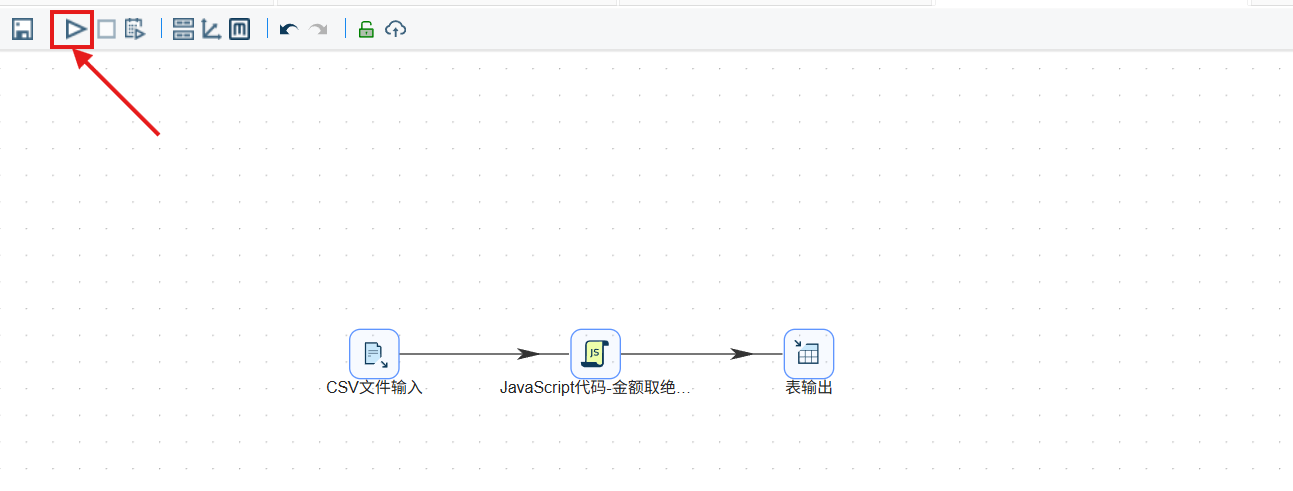

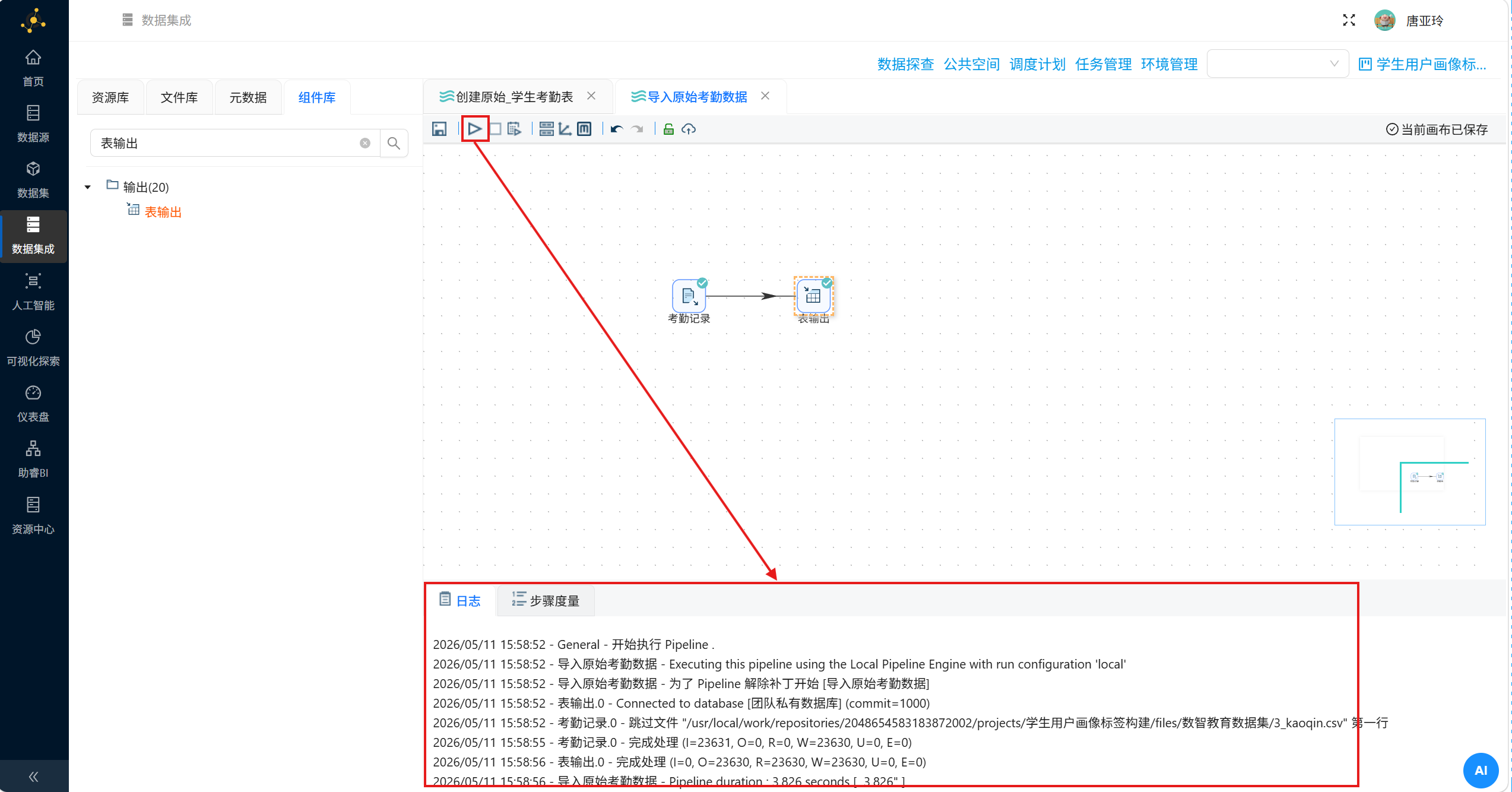

完成后，点击执行转换流，查看组件状态和日志

3.4.2 原始考勤类型表数据导入

这一步，参照 “3.4.1 原始考勤记录表数据导入” 小节实验操作，类似地完成创建 原始_考勤类型表

其中的建表SQL为：

CREATE TABLE IF NOT EXISTS `raw_attendance_type` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '自增ID',
  `attendance_type_id` varchar(64) NOT NULL COMMENT '考勤类型id',
  `attendance_type_name` varchar(100) DEFAULT NULL COMMENT '考勤类型名称',
  `attendance_task_order_id` varchar(64) DEFAULT NULL COMMENT '考勤事件id',
  `attendance_task_name` varchar(100) DEFAULT NULL COMMENT '考勤事件名',
  `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '入库时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_attendance_type_id` (`attendance_task_order_id`)
)COMMENT='原始_考勤类型表';

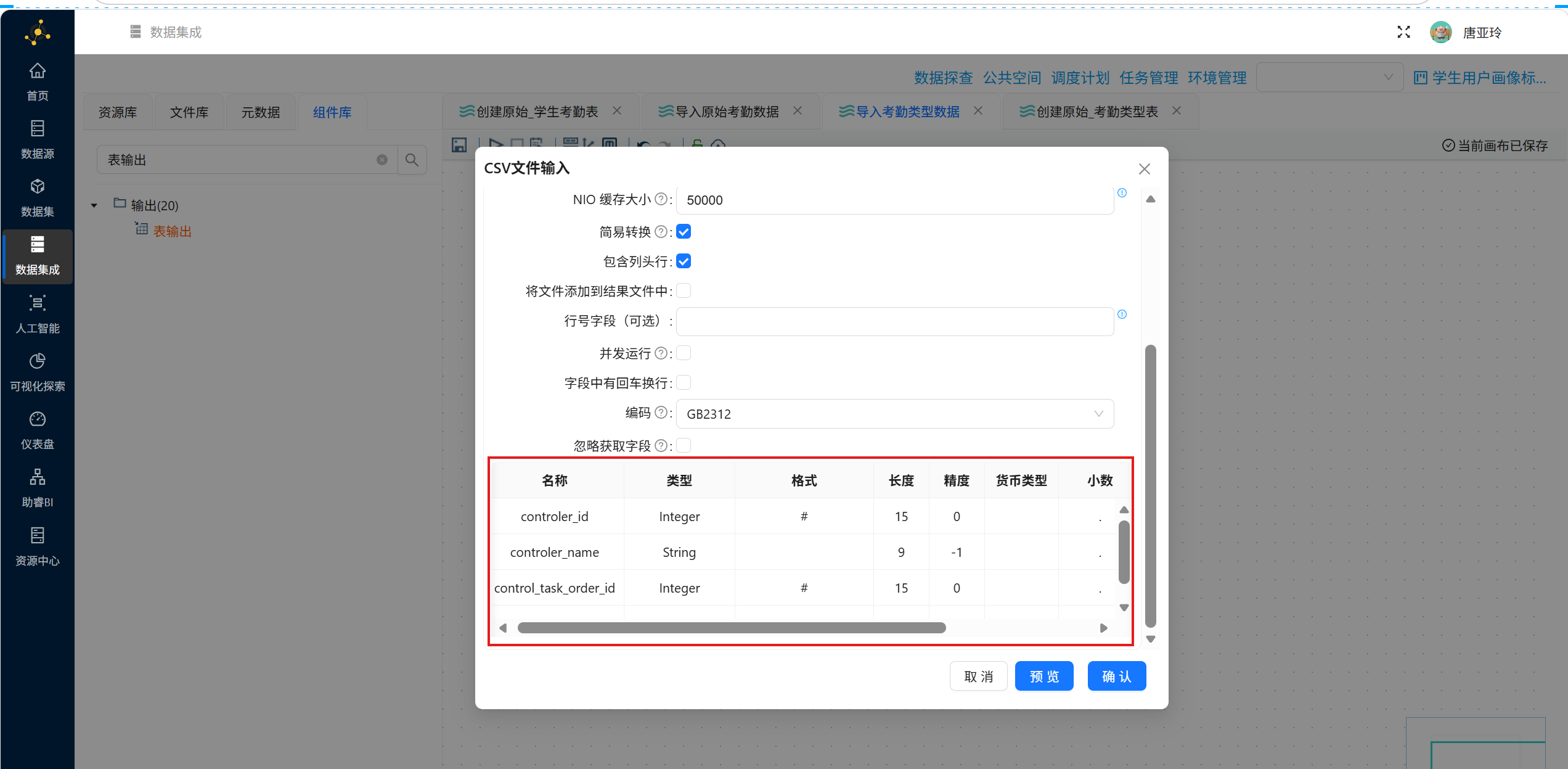

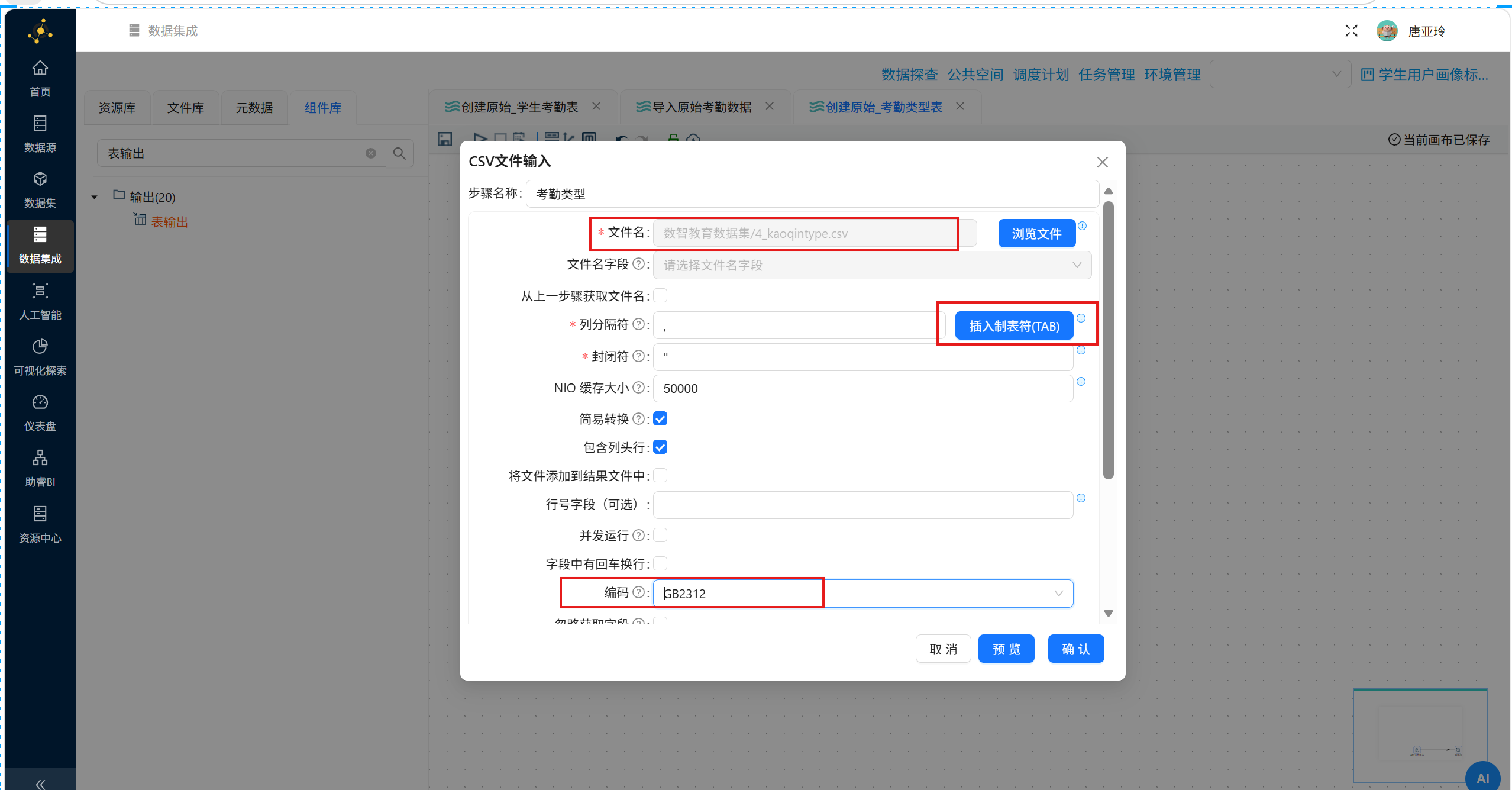

【特别说明】：使用CSV文件输入组件将 “4_kaoqintype.csv” 数据导入到团队私有数据库时，在配置中，列分隔符为 “插入制表符（TAB）”、编码为 “GB2312”

在下方空白处，右键获取字段，查看所获字段是否正确；若不正确，需检查配置。

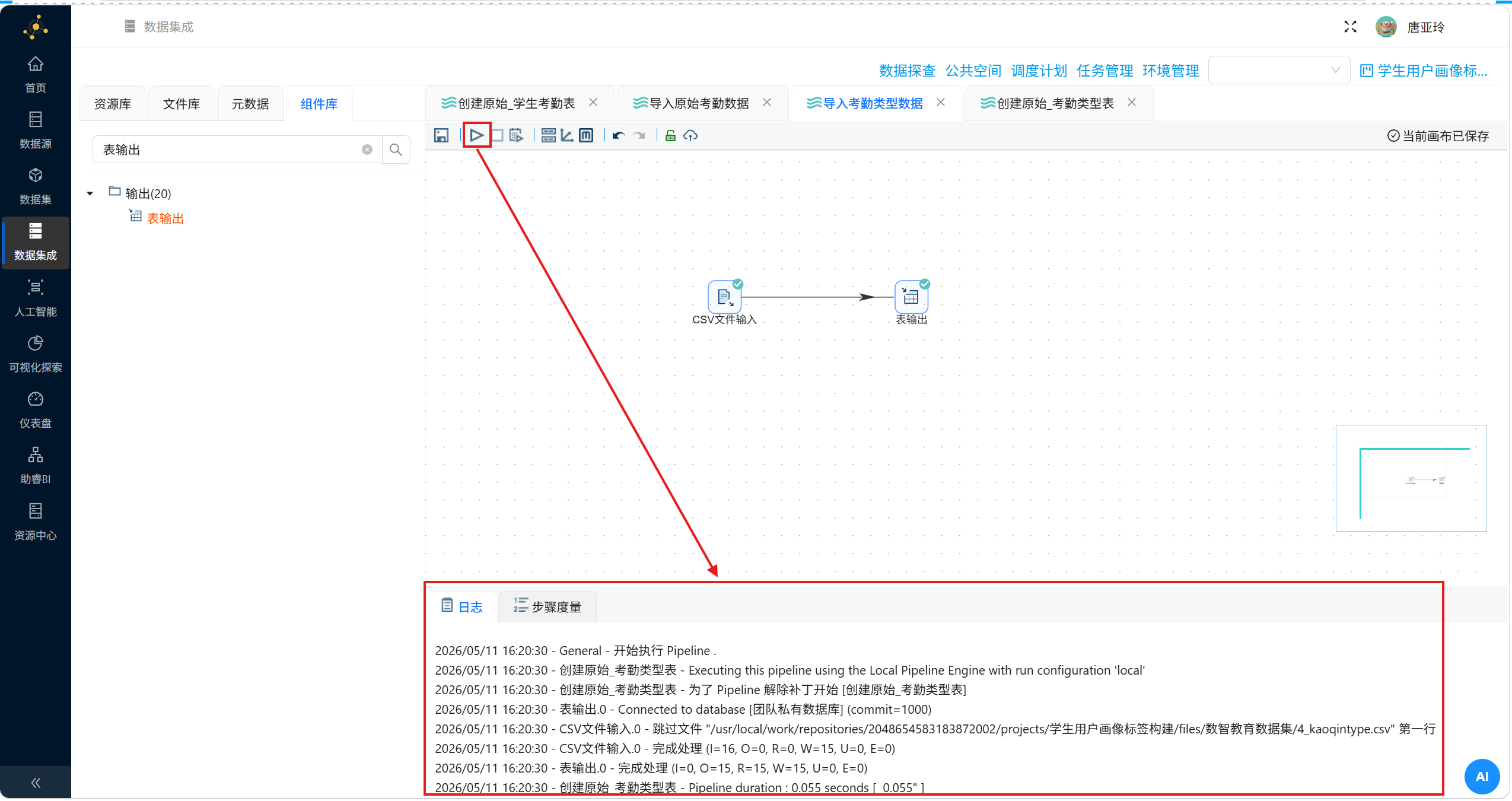

执行转换流，查看组件状态和日志信息

3.4.3 原始学生基本信息表数据导入

同样的，参照 “3.4.1 原始考勤记录表数据导入” 小节实验操作，类似地完成创建 原始_学生信息表

建表SQL为：

CREATE TABLE IF NOT EXISTS `raw_student_info` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '自增ID',
  `stu_id` varchar(64) NOT NULL COMMENT '学生ID',
  `stu_name` varchar(100) DEFAULT NULL COMMENT '学生姓名',
  `stu_sex` varchar(10) DEFAULT NULL COMMENT '性别',
  `stu_nation` varchar(50) DEFAULT NULL COMMENT '民族',
  `born_date` varchar(10) DEFAULT NULL COMMENT '出生日期（年）',
  `cla_name` varchar(100) DEFAULT NULL COMMENT '班级名',
  `native_place` varchar(200) DEFAULT NULL COMMENT '家庭住址',
  `residence_type` varchar(50) DEFAULT NULL COMMENT '家庭类型',
  `policy` varchar(50) DEFAULT NULL COMMENT '政治面貌',
  `cla_id` varchar(64) DEFAULT NULL COMMENT '班级ID',
  `cla_term` varchar(30) DEFAULT NULL COMMENT '班级学期',
  `live_on_campus` varchar(10) DEFAULT NULL COMMENT '是否住校',
  `leave_school` varchar(10) DEFAULT NULL COMMENT '是否退学',
  `dormitory_no` varchar(50) DEFAULT NULL COMMENT '宿舍号',
  `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '入库时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_student_id` (`stu_id`),
  KEY `idx_cla_id` (`cla_id`)
) COMMENT='原始_学生信息表';

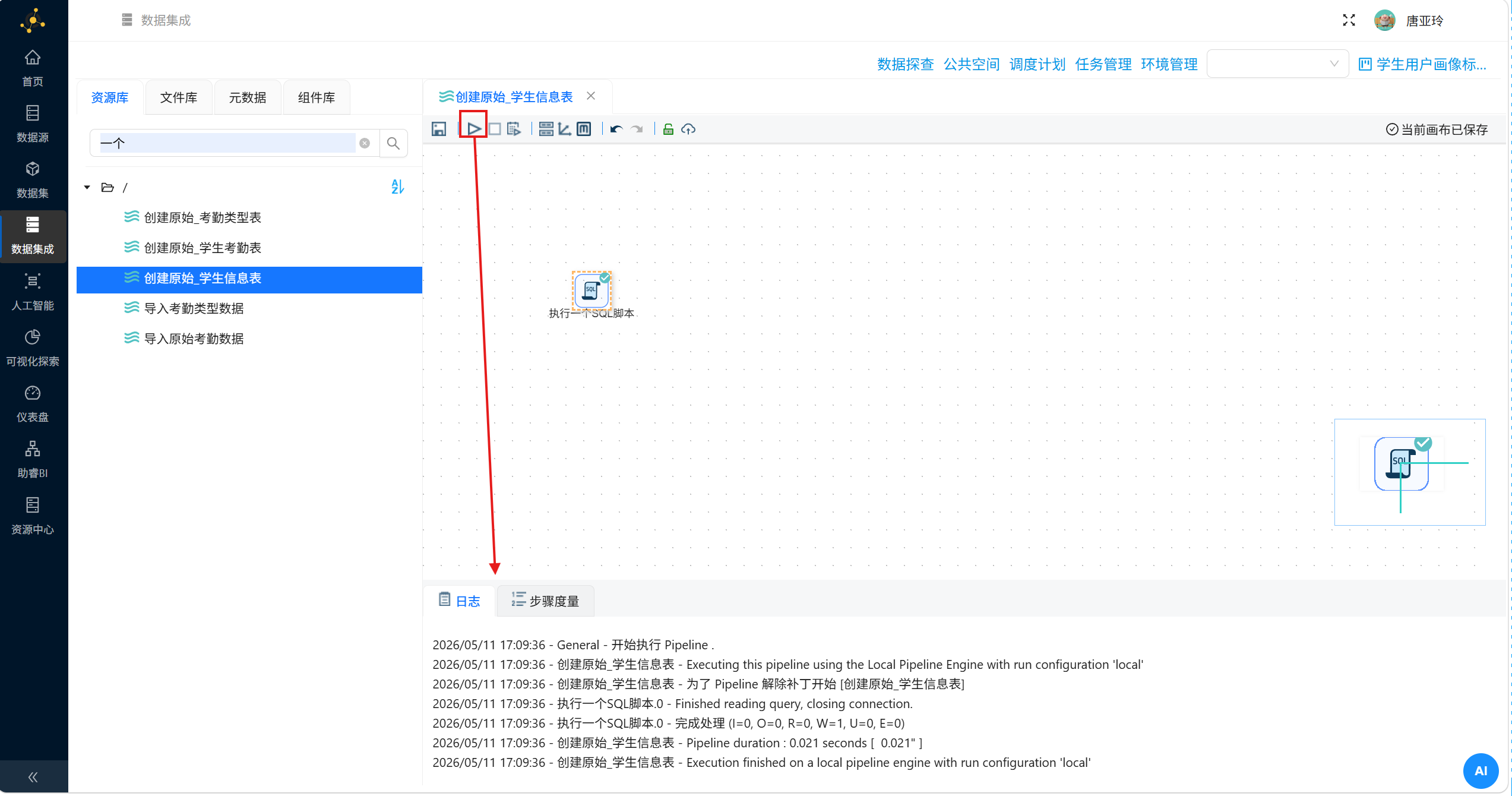

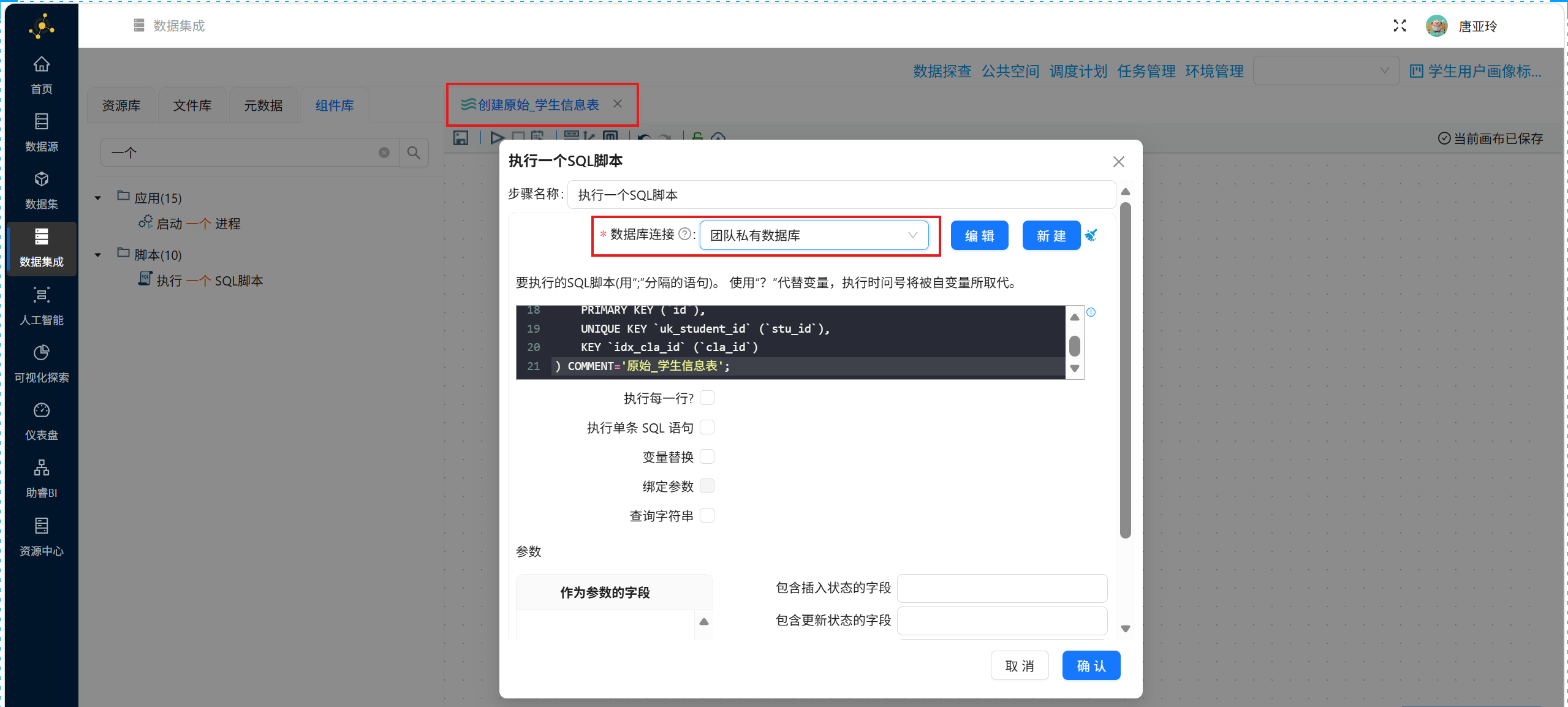

执行建表的转换流，查看组件动态和日志信息

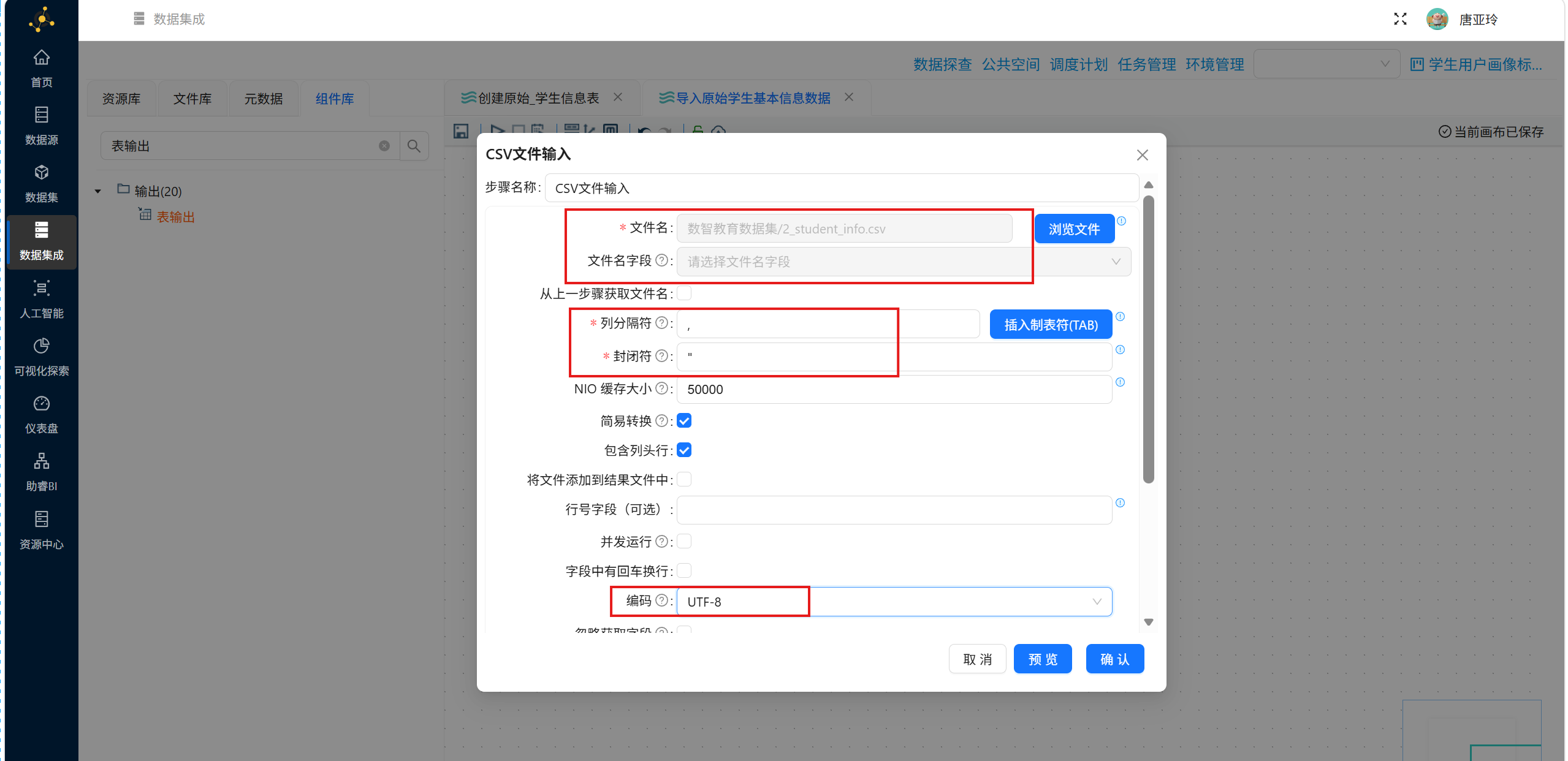

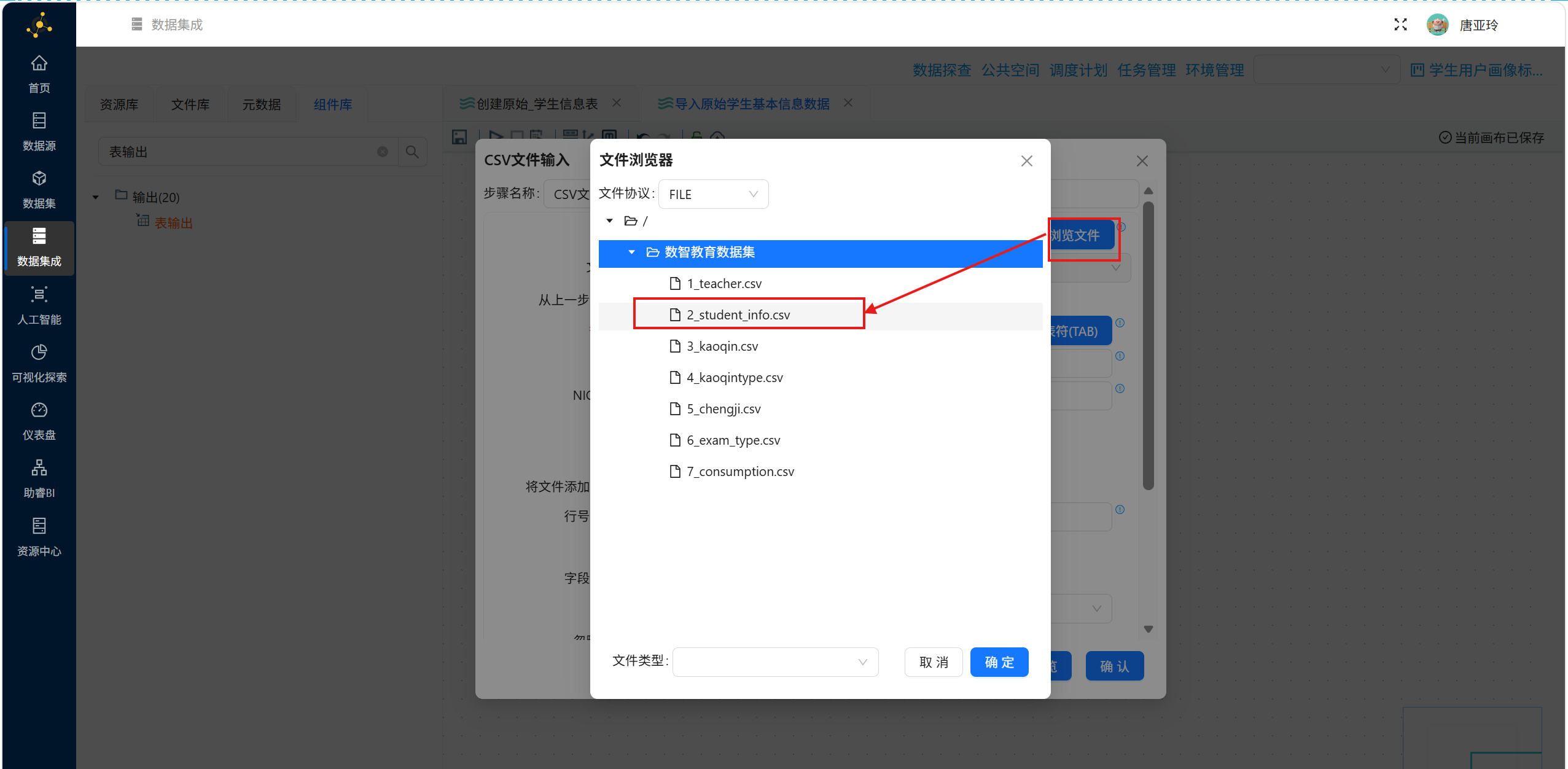

在导入数据的转换流中，使用 “CSV文件输出” 组件输入 “2_student_info.csv” 数据

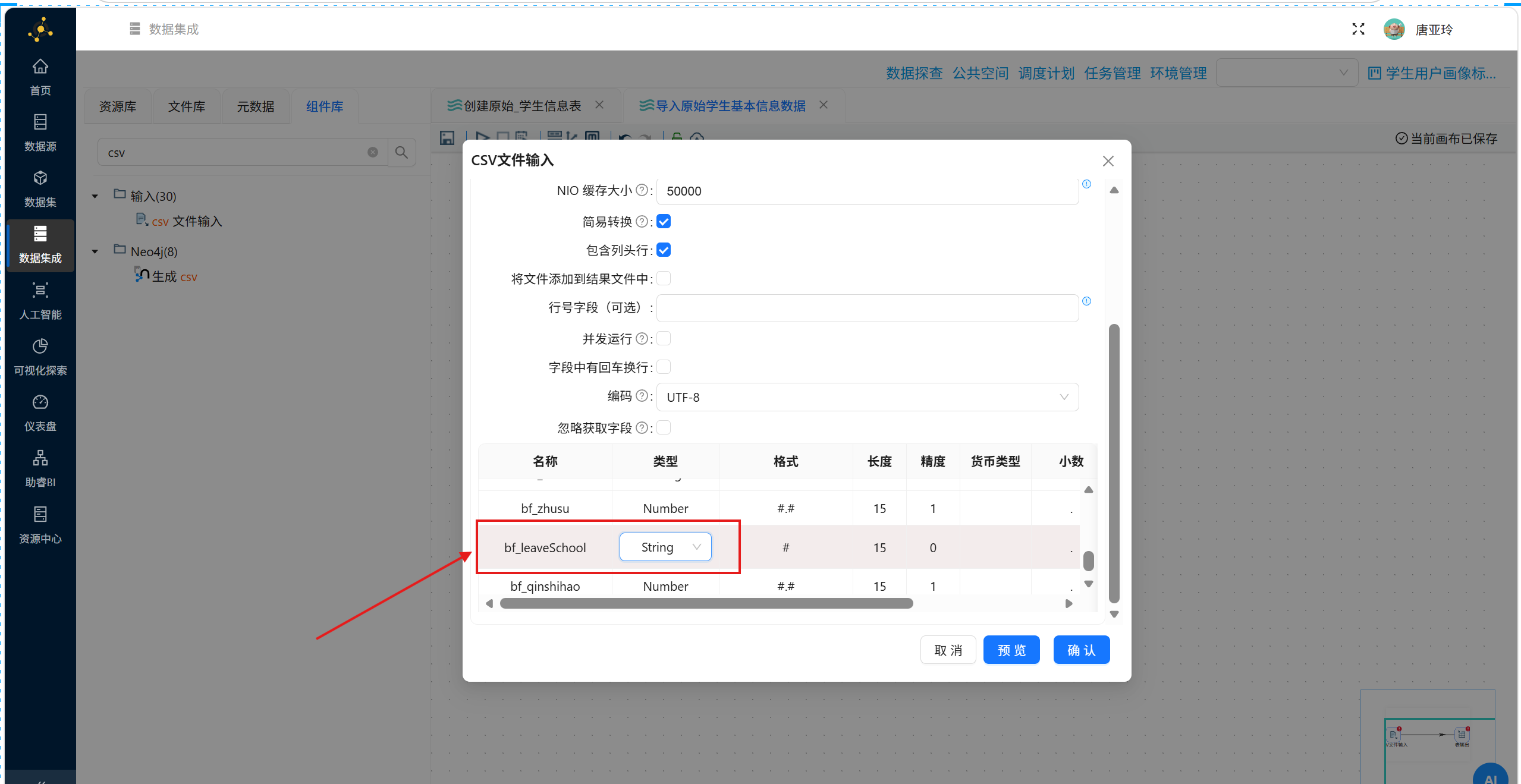

获取字段后，需要将 “bf_leaveSchool” 的字段类型修改为 “String”

【特别说明】：bf_zhusu、bf_qinshihao 这2个字段是Integer，为避免出现小数，需要使用“字段选择”组件来固化并规范

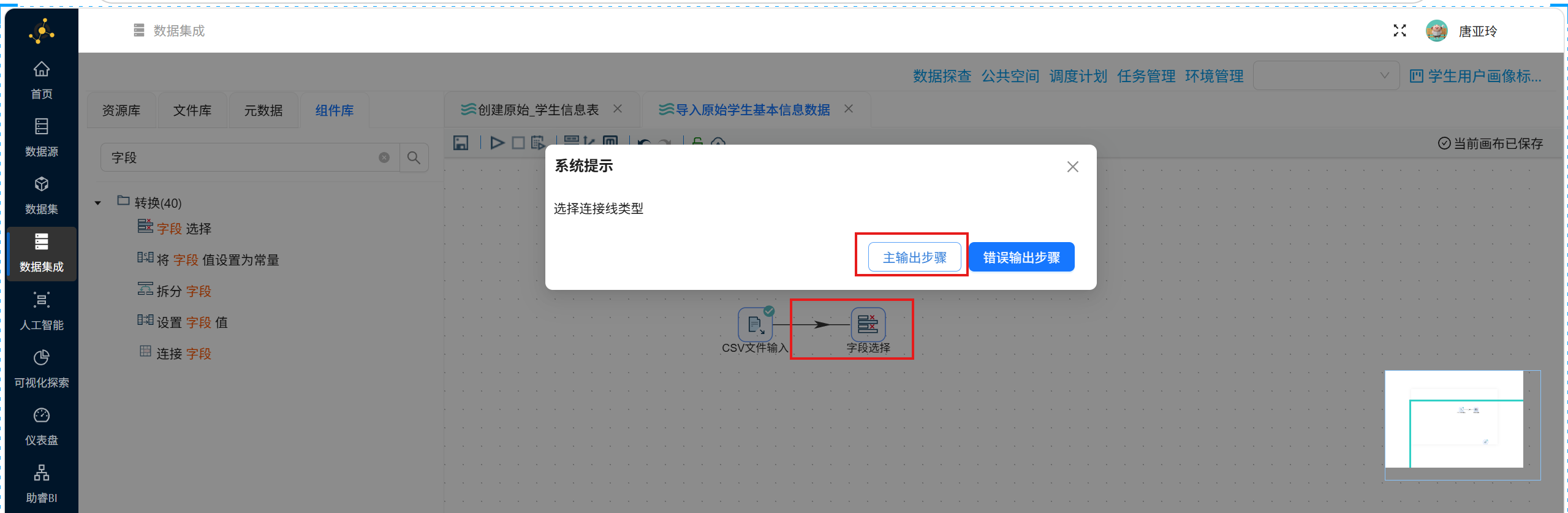

我们需要拖拽一个字段选择组件到画布，并创建连线，连线类型选择 “主输出步骤”

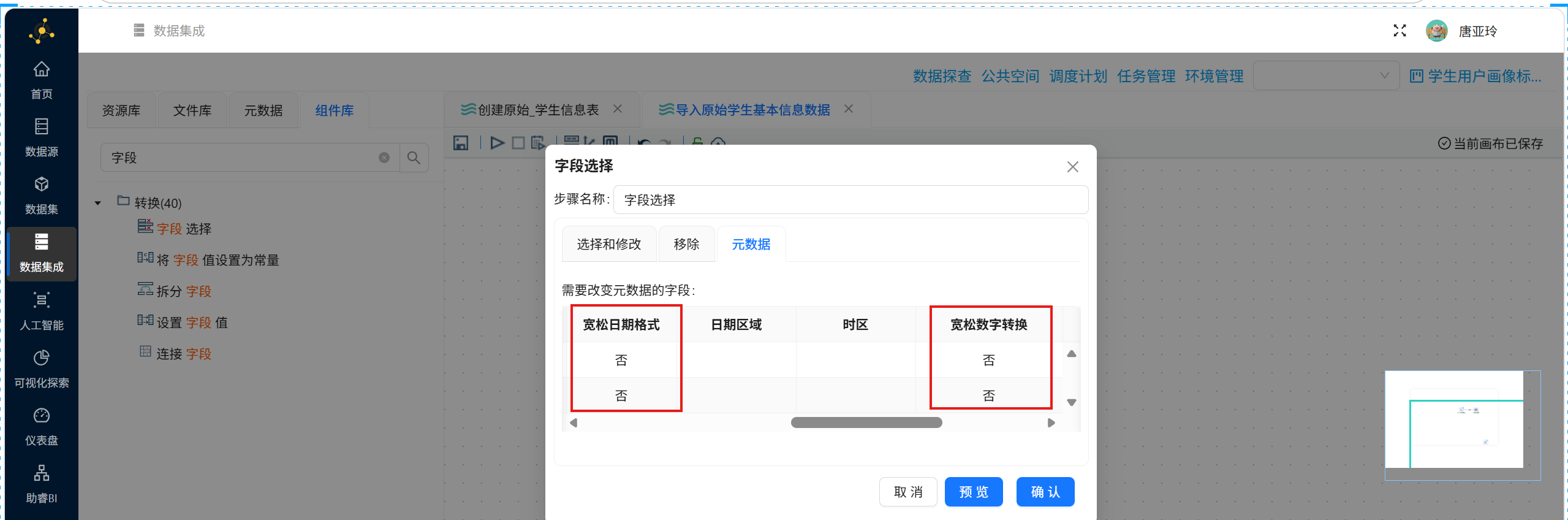

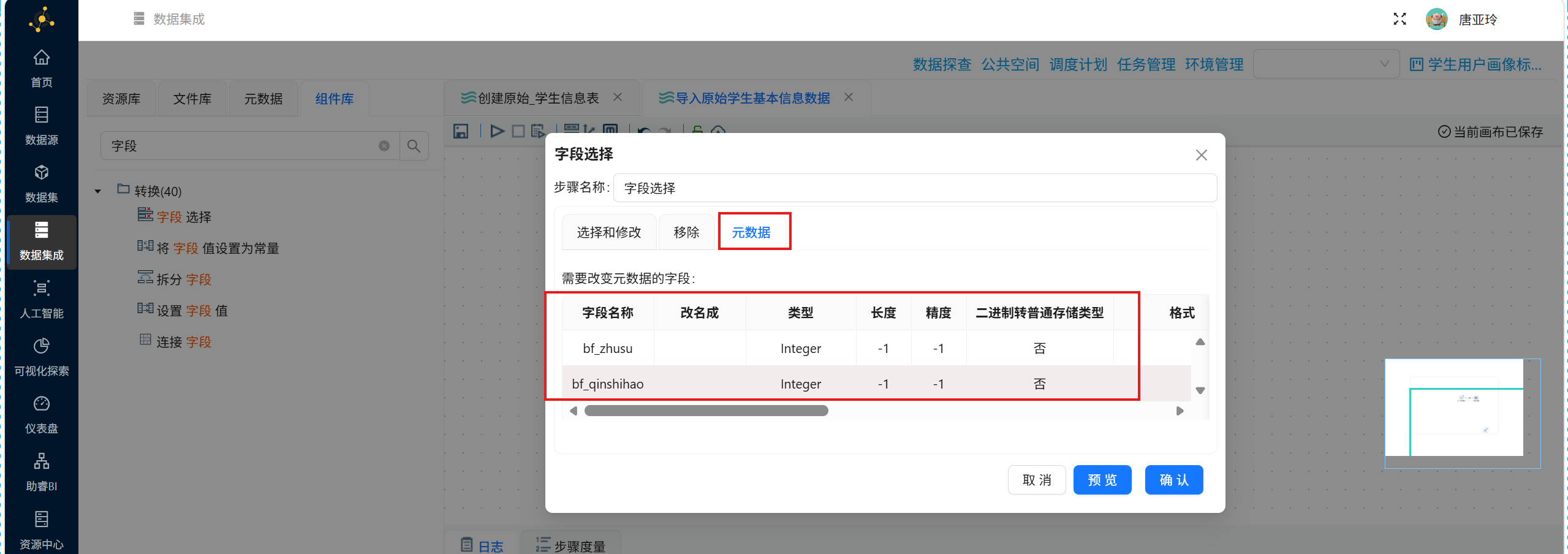

双击“字段选择”组件，在配置窗口中，点击“元数据”，并在空白处插入2行，将“bf_zhusu”、“bf_qinshihao”字段的元数据设置如下：

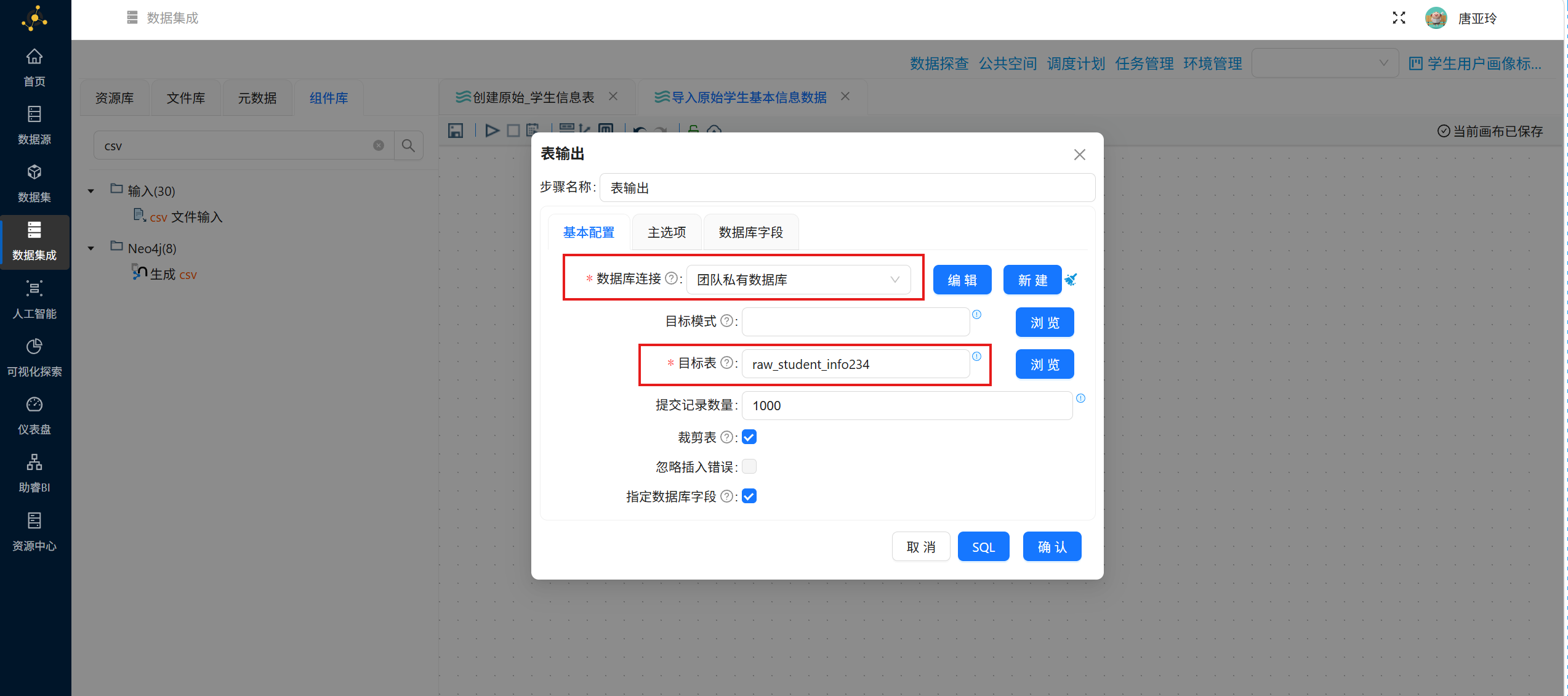

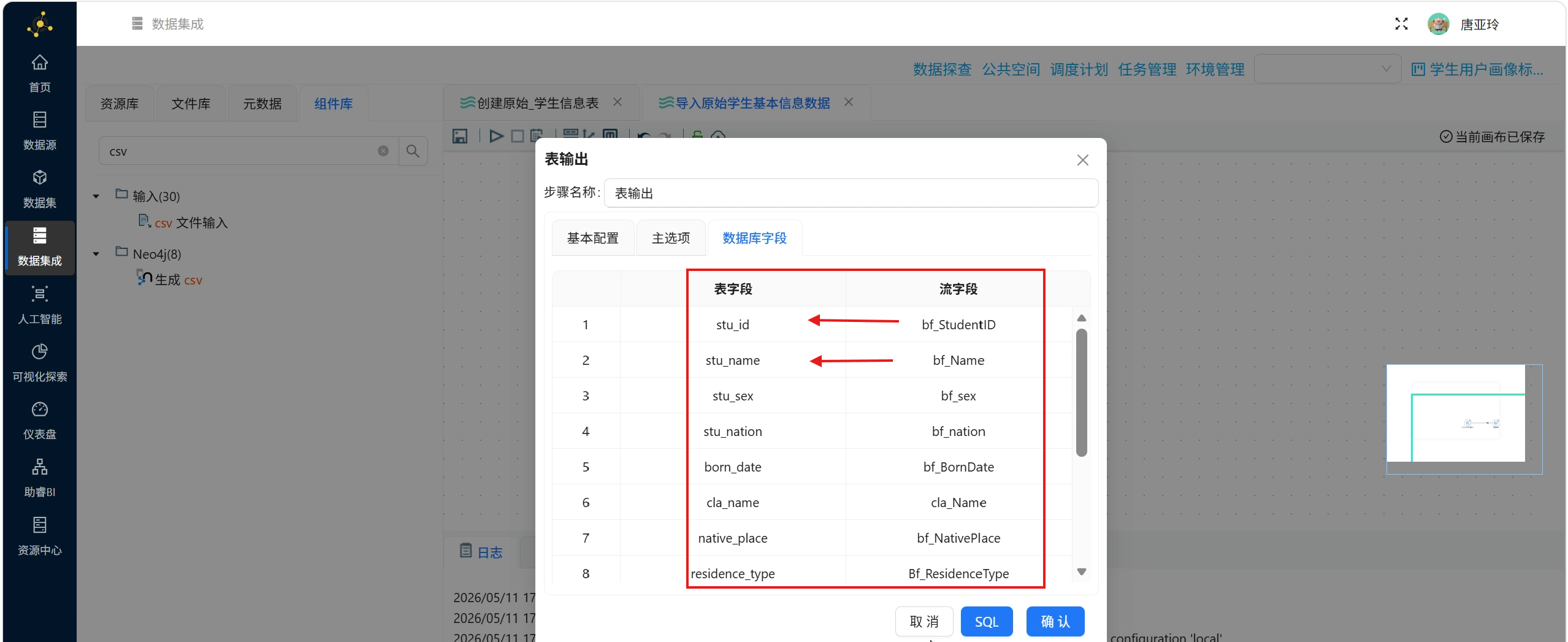

接着，用 “表输出” 组件将 “2_student_info.csv” 数据输出到团队私有数据库的 “raw_student_info中

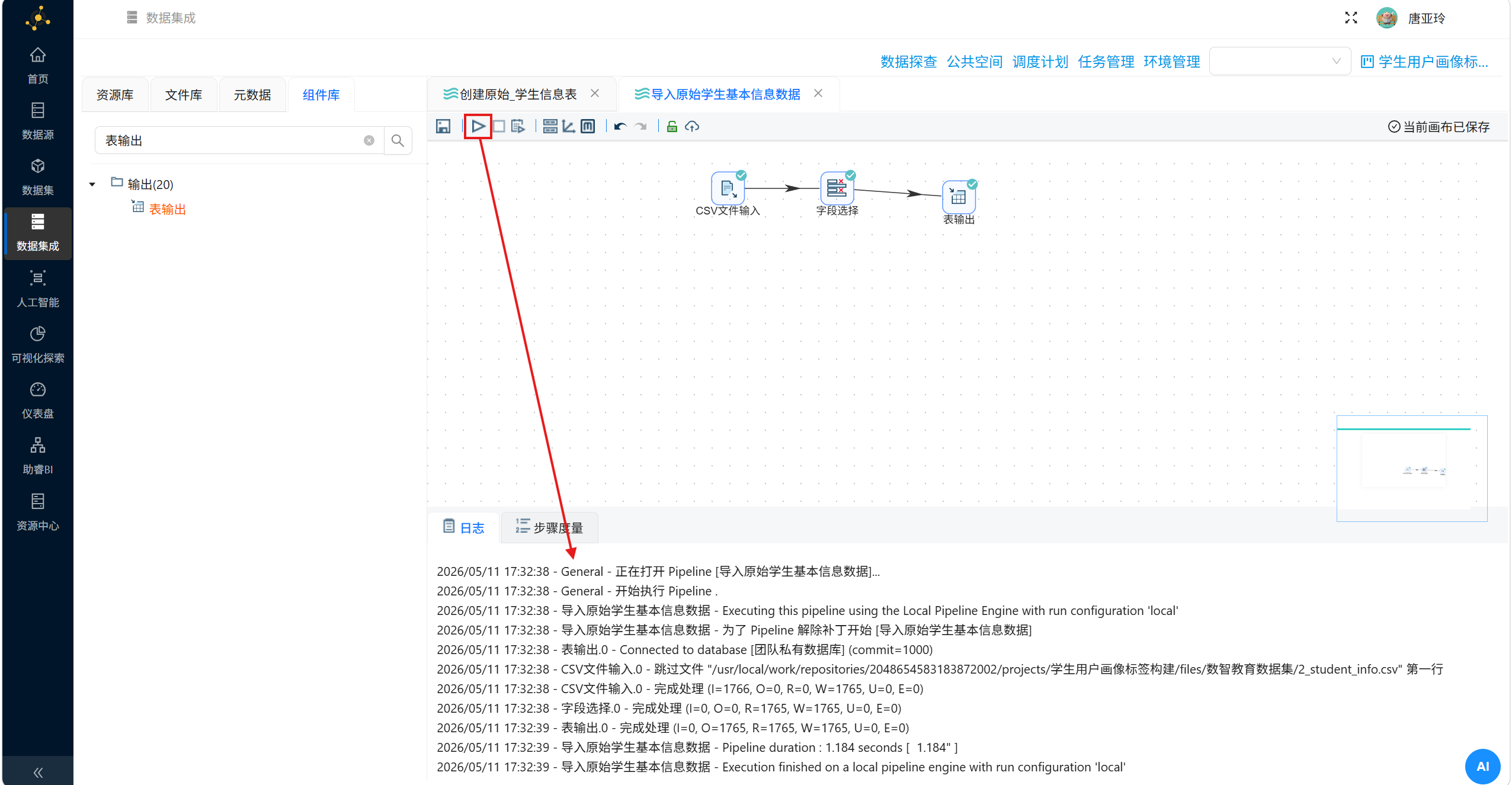

执行转换流

3.5 创建学生考勤主题标签表

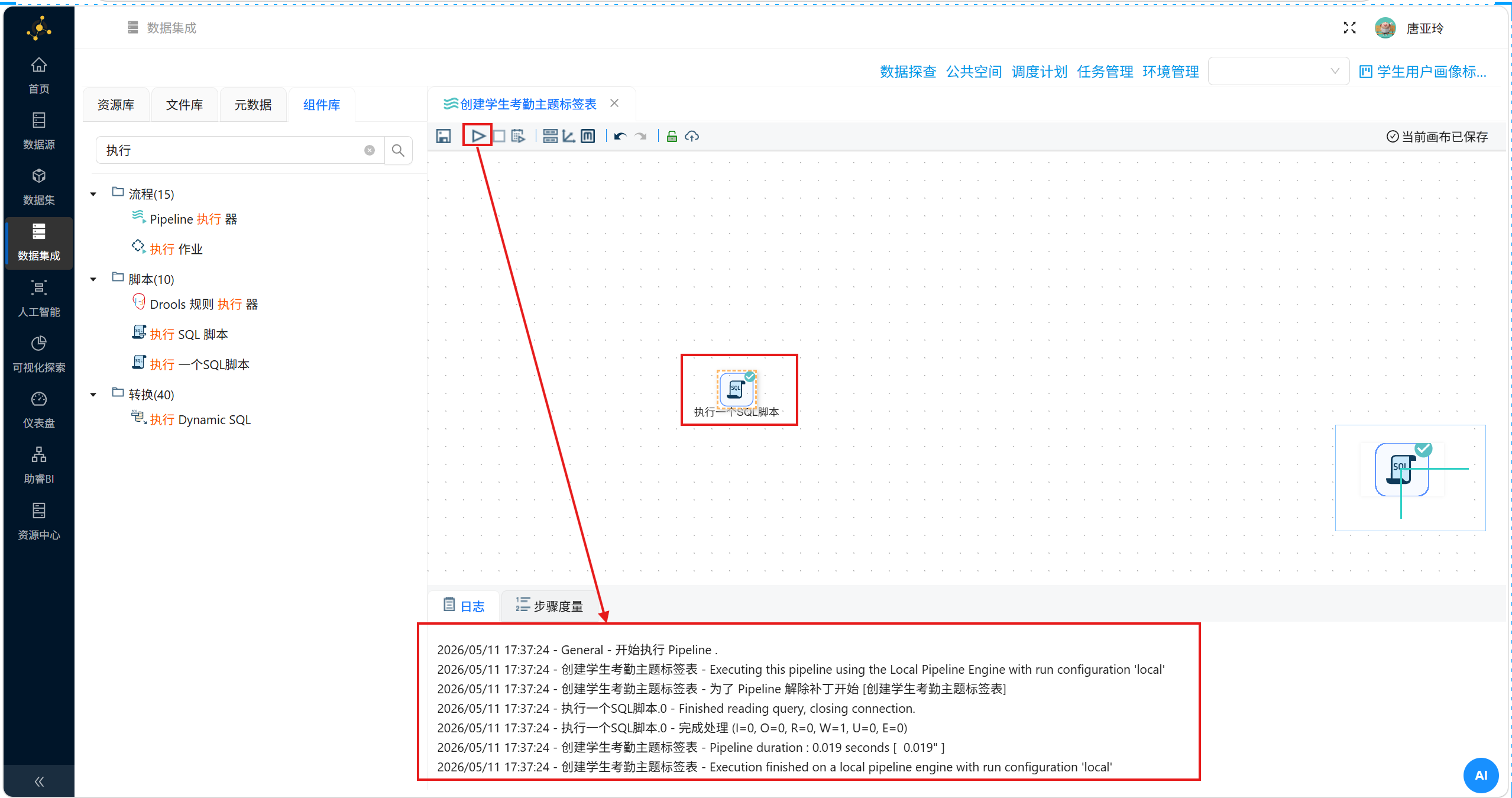

新建转换工作流，并命名为“创建学生考勤主题标签表”，在该工作流中拖拽“执行一个SQL脚本”组件，通过执行SQL脚本来创建一个标签表

SQL脚本如下：

CREATE TABLE IF NOT EXISTS student_attendance_stats (
    id INT PRIMARY KEY AUTO_INCREMENT COMMENT '自增主键',
    student_id INT NOT NULL COMMENT '学生ID',
    student_name VARCHAR(50) NOT NULL COMMENT '学生姓名',
    class_id INT NOT NULL COMMENT '班级ID',
    class_name VARCHAR(50) NOT NULL COMMENT '班级名称',
    grade VARCHAR(10) NOT NULL COMMENT '年级',
    gender VARCHAR(10) NOT NULL COMMENT '性别',
    birth_date  VARCHAR(10) NOT NULL COMMENT '出生日期',
    political_status VARCHAR(20) NOT NULL COMMENT '政治面貌',
    is_boarder VARCHAR(10) NOT NULL COMMENT '是否住校',
    campus_type VARCHAR(10) NOT NULL COMMENT '校区类型',
    late_count INT NOT NULL DEFAULT 0 COMMENT '迟到次数',
    early_leave_count INT NOT NULL DEFAULT 0 COMMENT '早退次数',
    leave_count INT NOT NULL DEFAULT 0 COMMENT '请假次数',
    uniform_violate_count INT NOT NULL DEFAULT 0 COMMENT '没穿校服次数',
    create_time DATETIME DEFAULT CURRENT_TIMESTAMP COMMENT '统计入库时间',
    INDEX idx_student (student_id),
    INDEX idx_class (class_id),
    INDEX idx_grade (grade)
)  ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='学生考勤主题标签表';

3.6  学生考勤主题标签构建【核心】

3.6.1 数据转换流逻辑说明

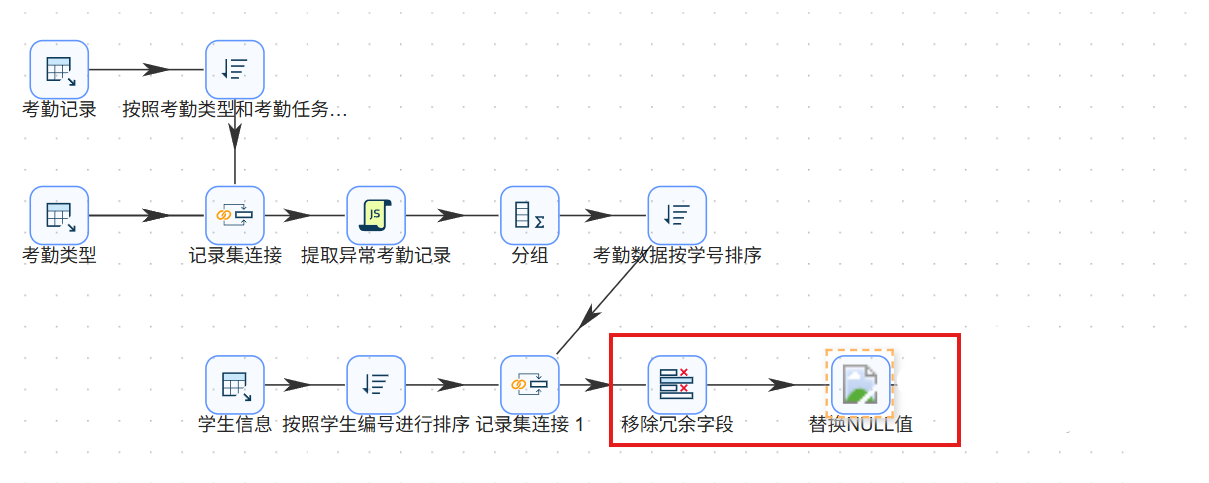

转换流遵循“数据接入—清洗整合—维度拆解—标签标记—指标计算—结果落地”的核心逻辑：

• 数据接入：接入考勤原始打卡表、考勤类型码表、学生信息基础表

• 数据整合：多表关联，给原始打卡记录绑定学生班级、住校属性、考勤事件名称

• 标签标记：通过考勤事件名称自动识别迟到、早退、请假、未穿校服等行为

• 指标计算：按日核算在校时长，按多维度聚合统计各类异常次数

• 结果落地：统一写入考勤统计结果表，供报表、查询、分析直接使用

3.6.2 数据接入：获取考勤记录、考勤类型数据、学生信息数据

• 考勤记录表记录了每位学生每天的考勤行为
• 考勤类型表定义了每种考勤行为对应的类型名称（如正常考勤、没穿校服等）
• 学生信息表提供了学生是否住校的核心属性

只有将这三份数据分别接入并后续关联起来，才能完整判断学生的每次考勤是正常还是违纪，同时支撑住校相关维度的统计。所以我们需要先获取这3个数据。

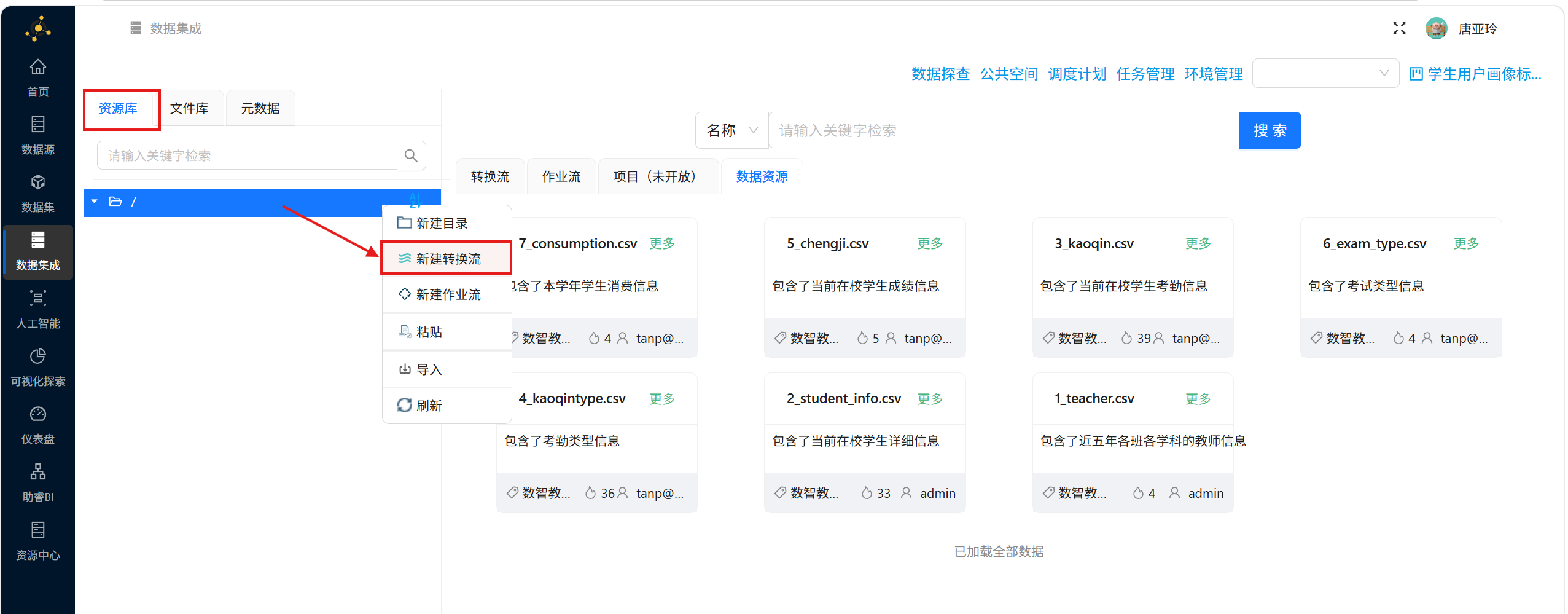

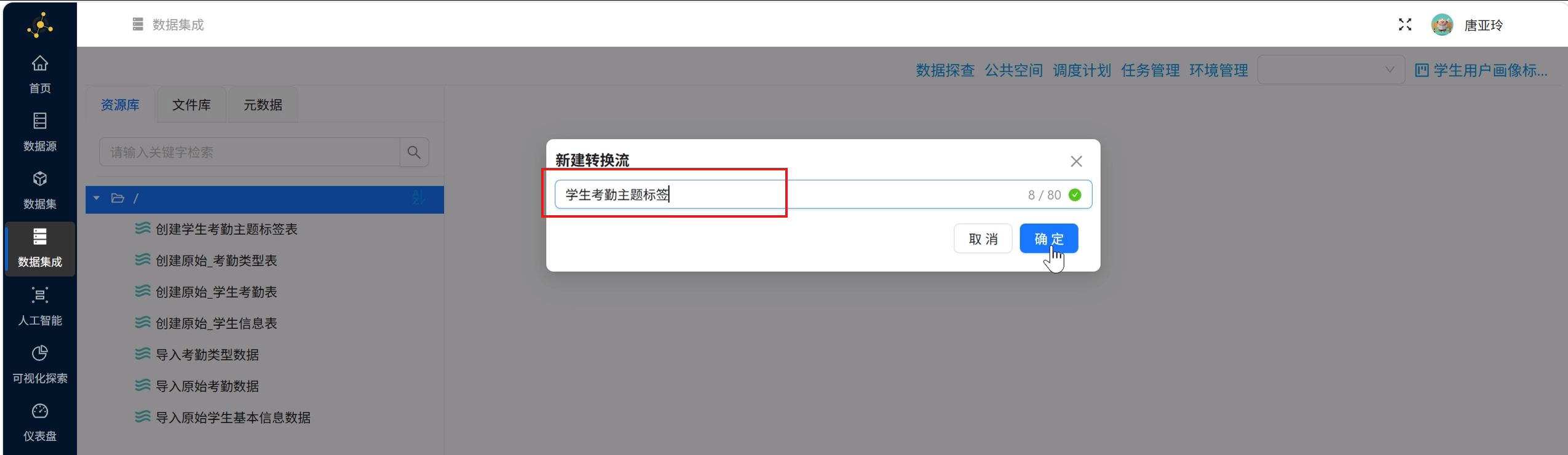

切换到资源库，同样右键根目录，点击 “新建转换流” 并命名为 “学生考勤主题标签”

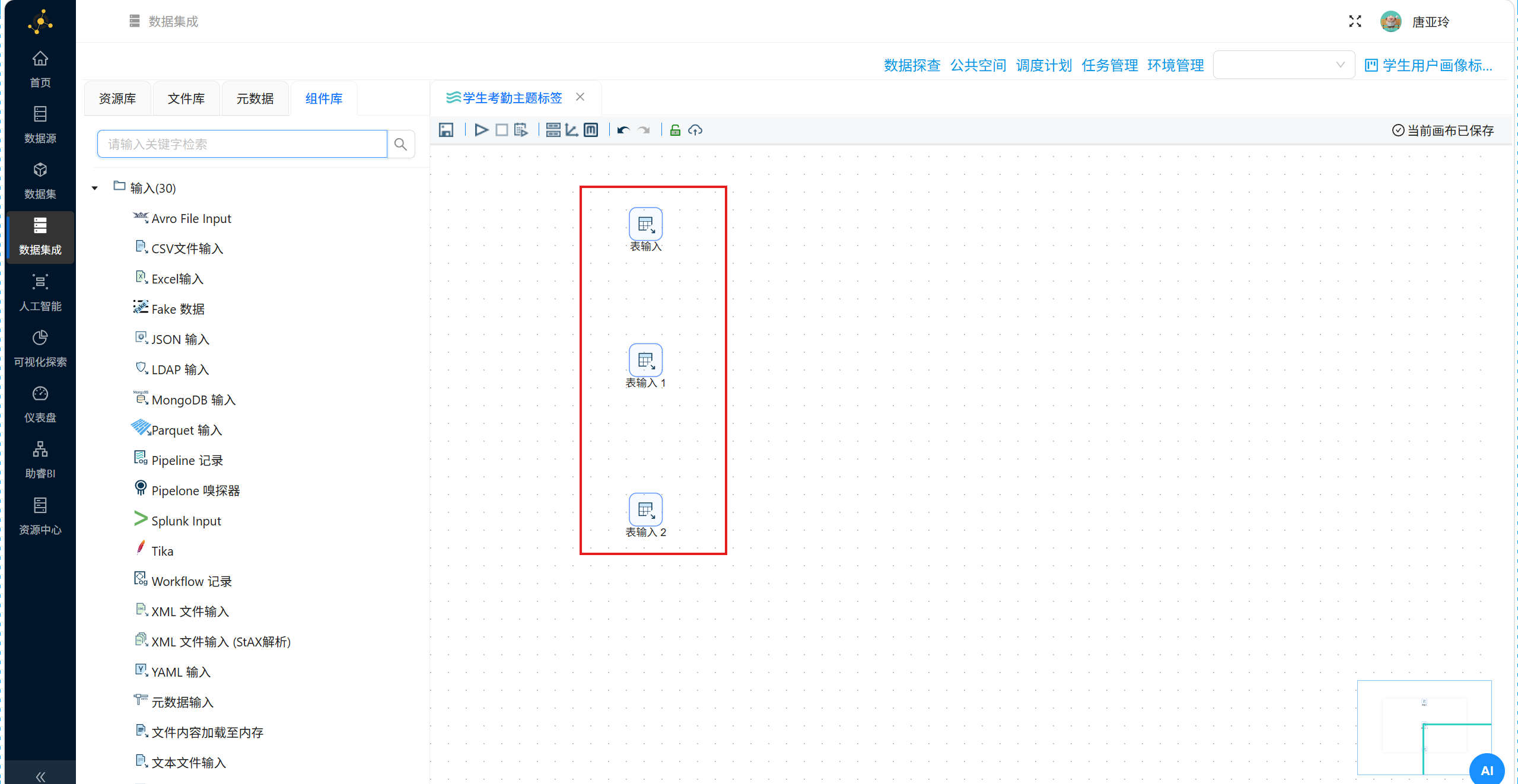

点击 “组件库” ，拖拽3个表输入组件至画布中

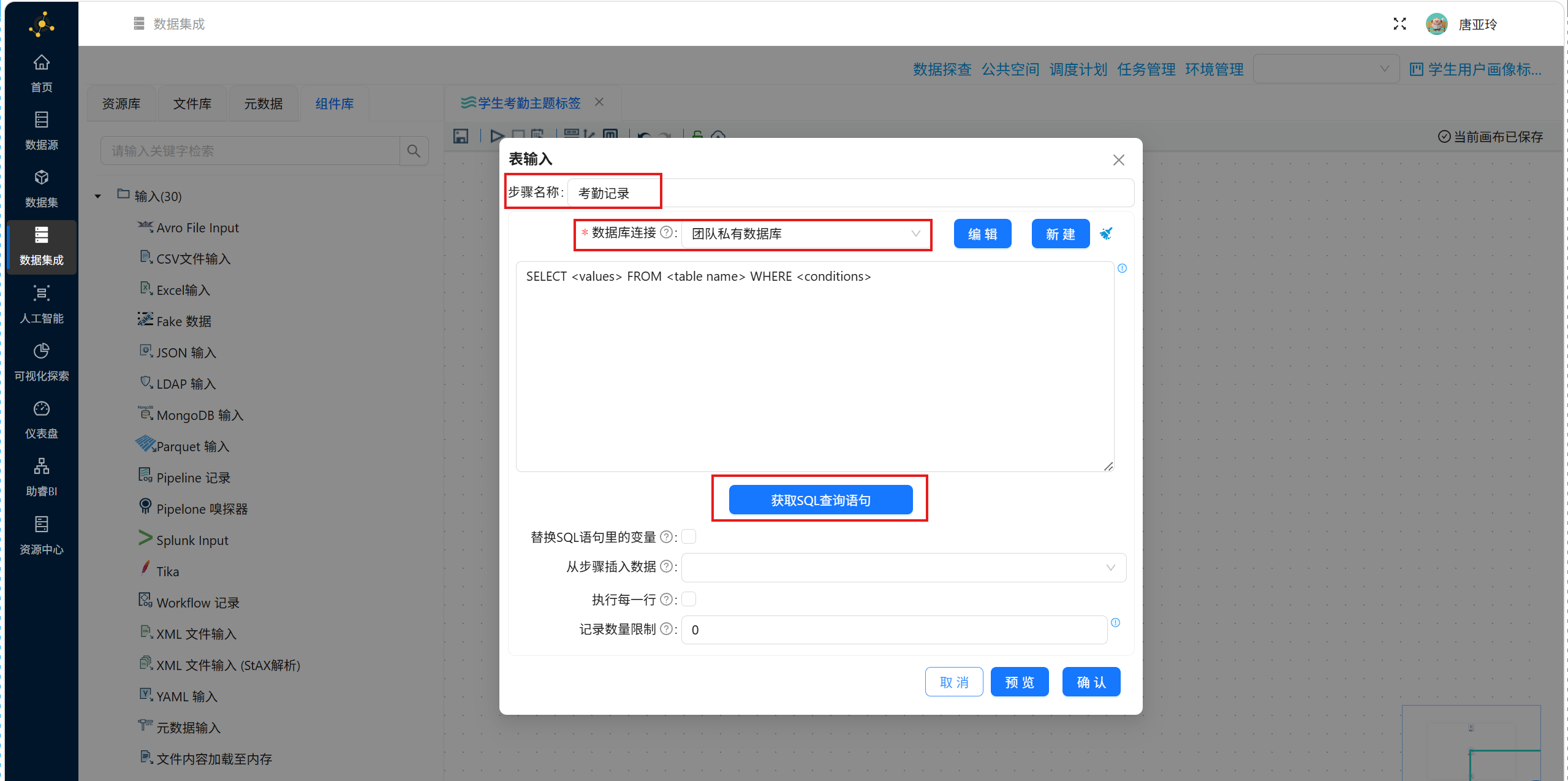

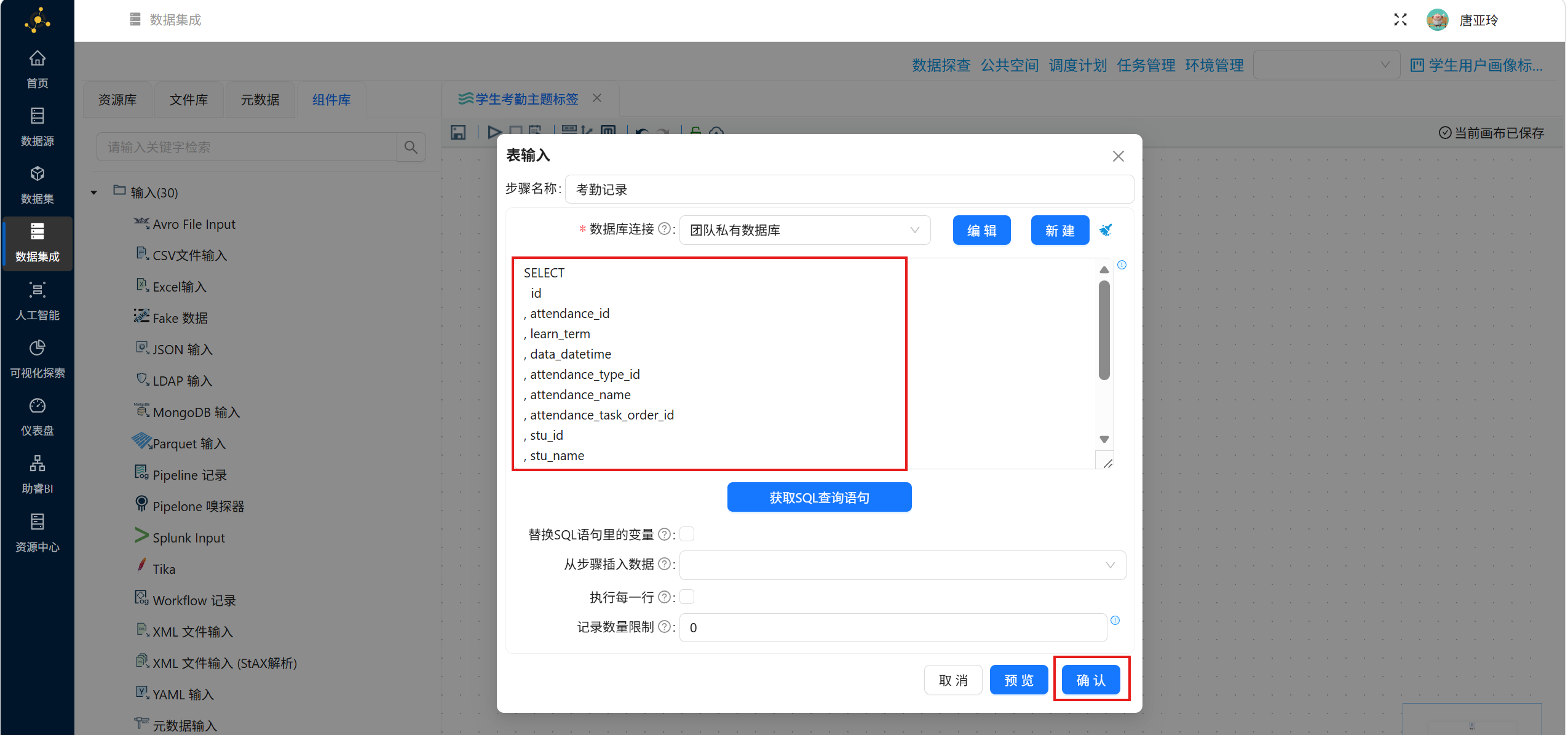

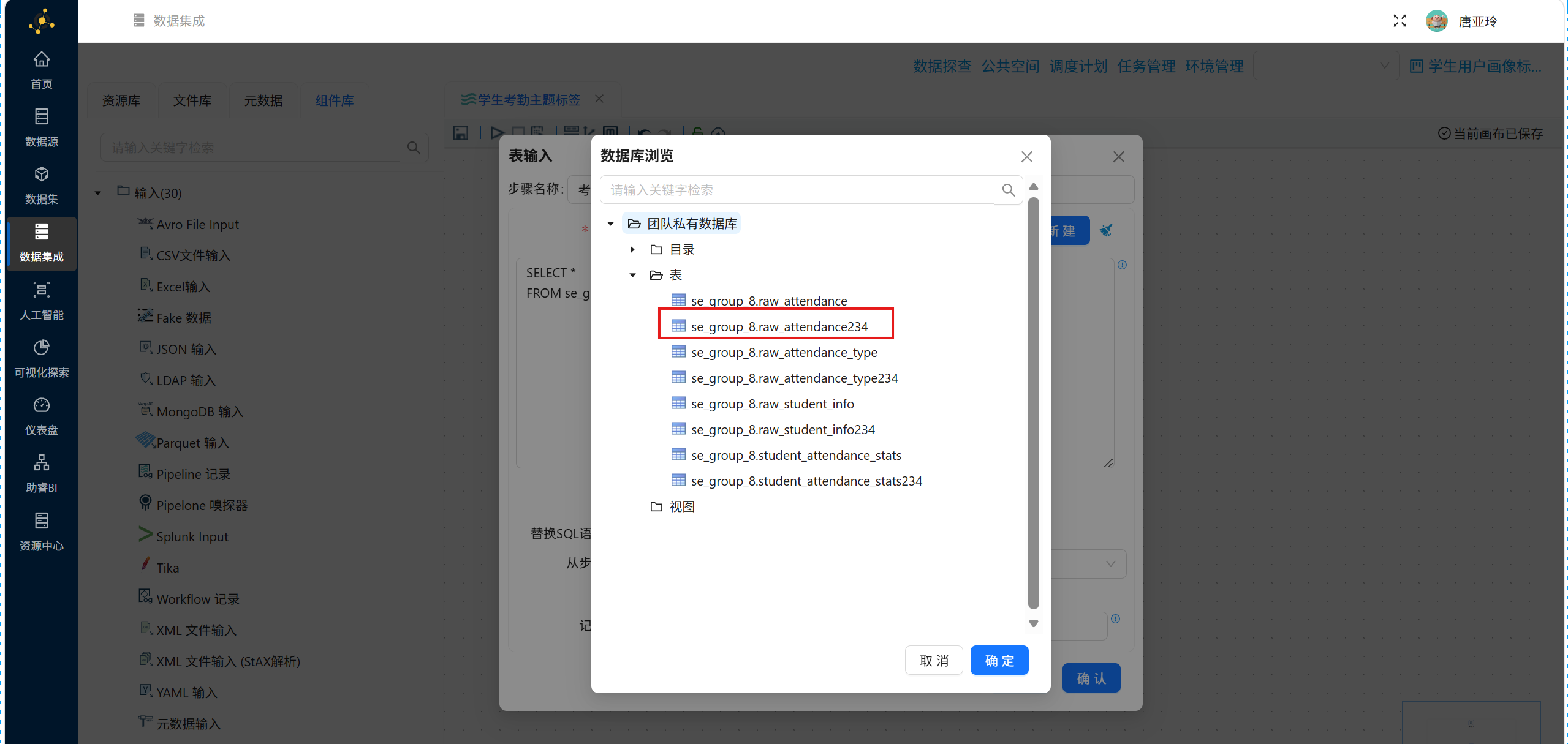

配置第一个表输入组件，在配置窗口中，步骤名称修改为 “考勤记录” ，数据库连接选择 “团队私有数据库” ，并点击 “获取SQL查询语句”，在数据库中选择考勤记录表

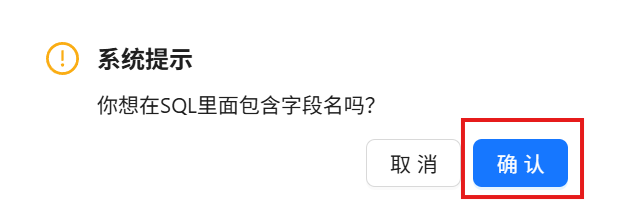

系统提示弹窗中点击“确认”，获取“raw_attendance”考勤记录表的所有字段

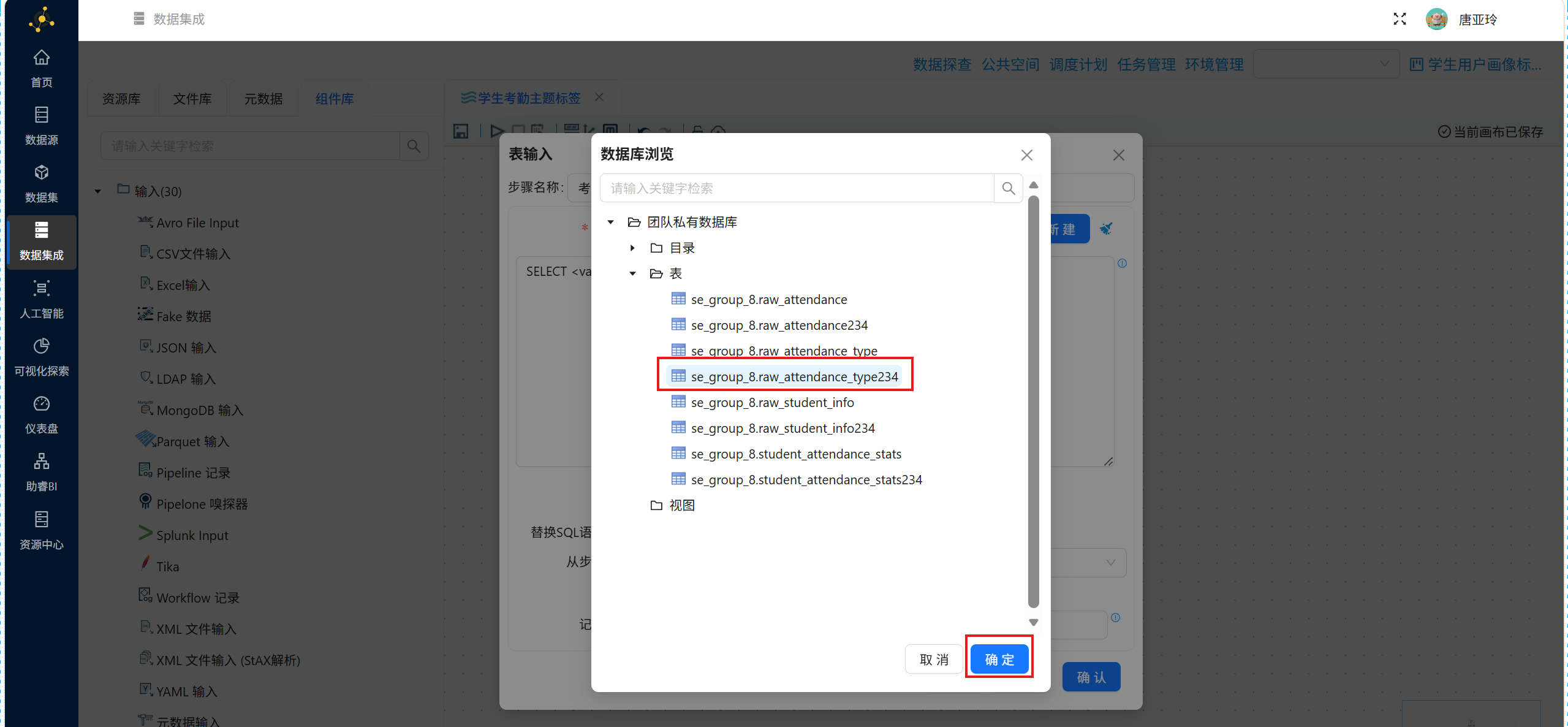

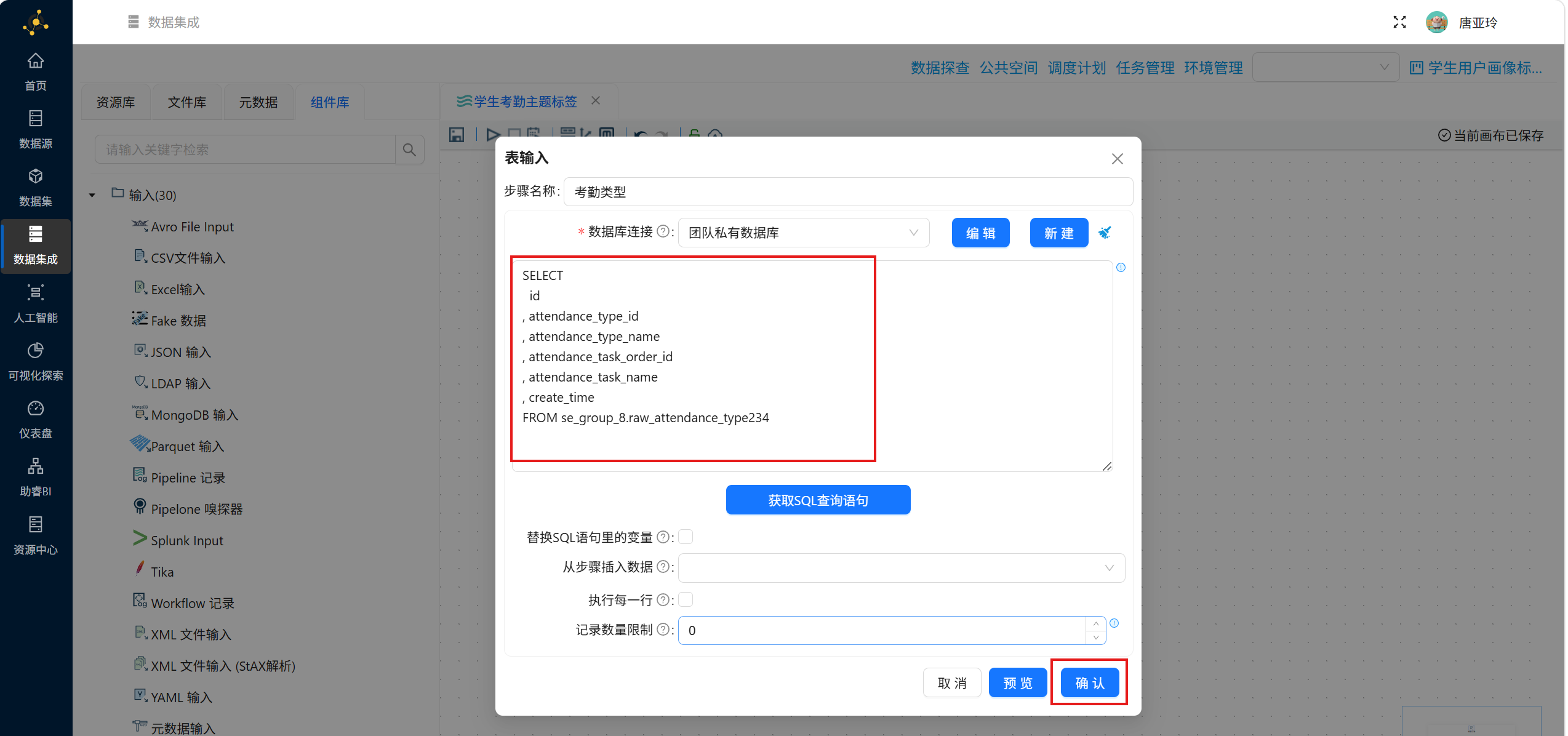

同样的，参考以上步骤，将第2、3个组件分别命名为 “考勤类型” 和 “学生信息” ，分别获取“raw_attendance_type” 原始_考勤类型表和 “raw_student_info” 原始_学生信息表的所有字段数据

3.6.3 数据关联：关联考勤记录+考勤类型

使用表输入组件读取考勤记录、考勤类型数据后，需通过记录集连接组件完成数据关联，补充关键业务信息，为后续指标计算奠定基础。

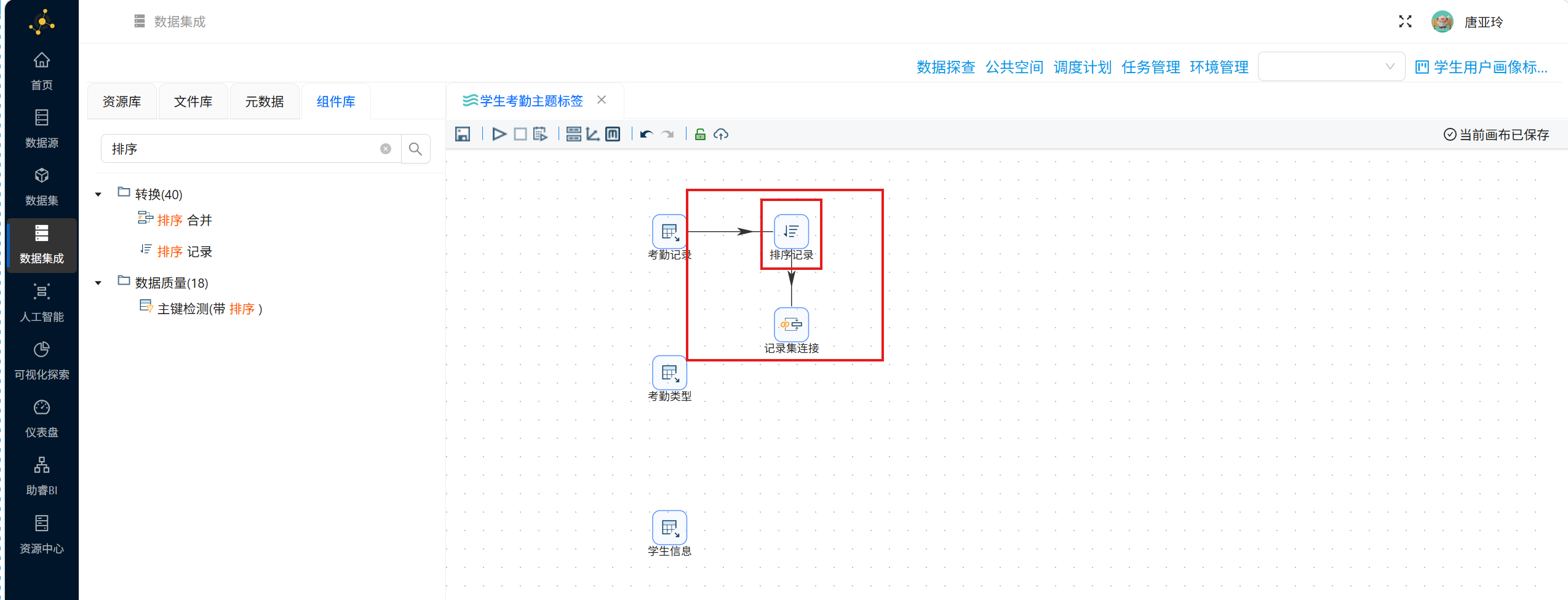

为避免因排序问题造成连接结果出错。添加一个排序记录组件到转换流的 “考勤记录” 与 “记录集连接” 之间。

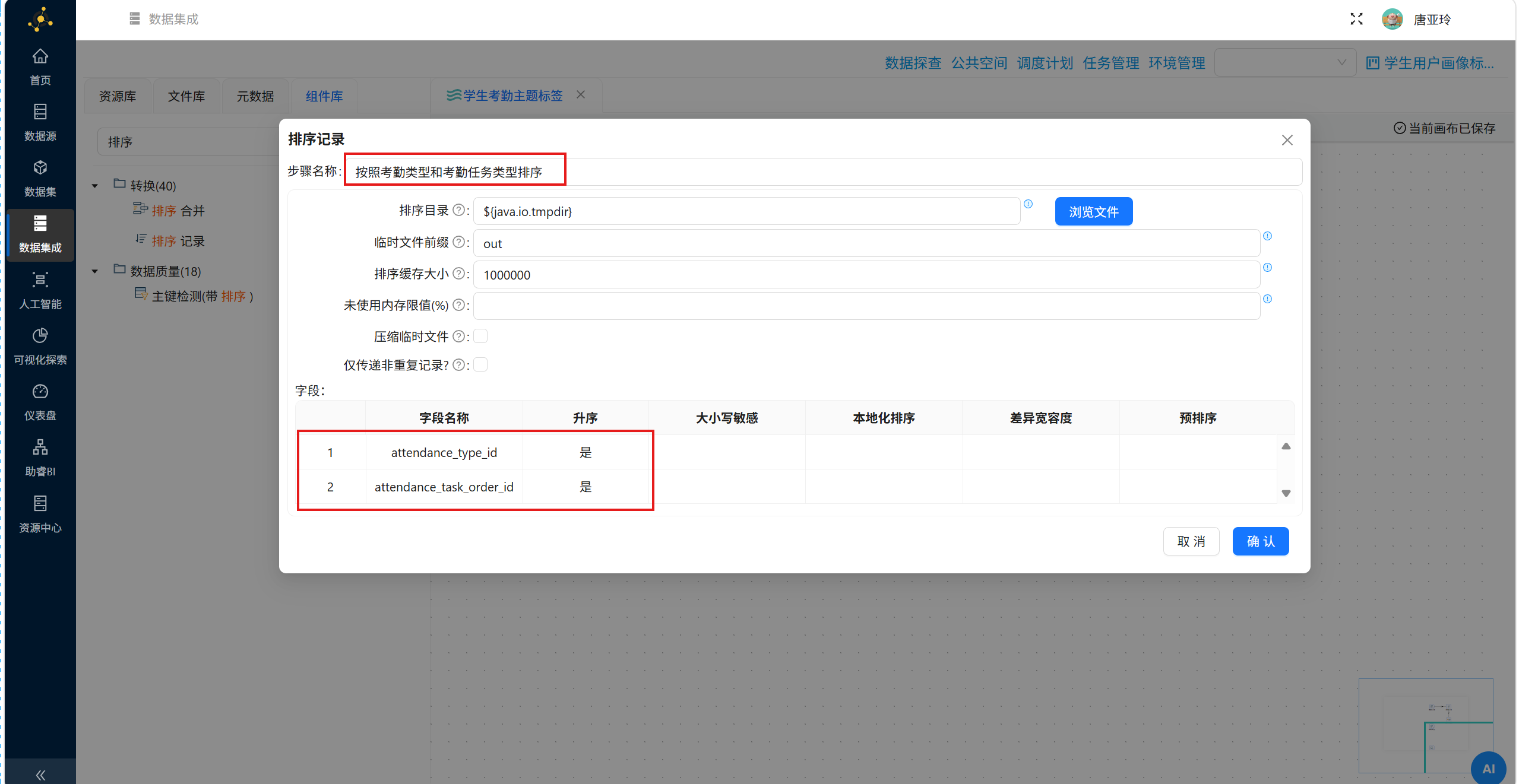

双击“排序记录”组件，设置步骤名称为“按照考勤类型和考勤任务类型排序”，通过 “获取字段” 功能获取字段列表，然后删除多余字段，只保留“attendance_type_id”、“attendance_task_order_id”字段。因为下一步连接是使用这两个字段进行连接，所以对两个字段对记录排序。

创建“考勤类型”表输入组件到记录集连接组件的连接线。由于“考勤类型”组件的记录默认是按“attendance_type_id”、“attendance_task_order_id”这两个字段升序记录的，所以无需再次排序。

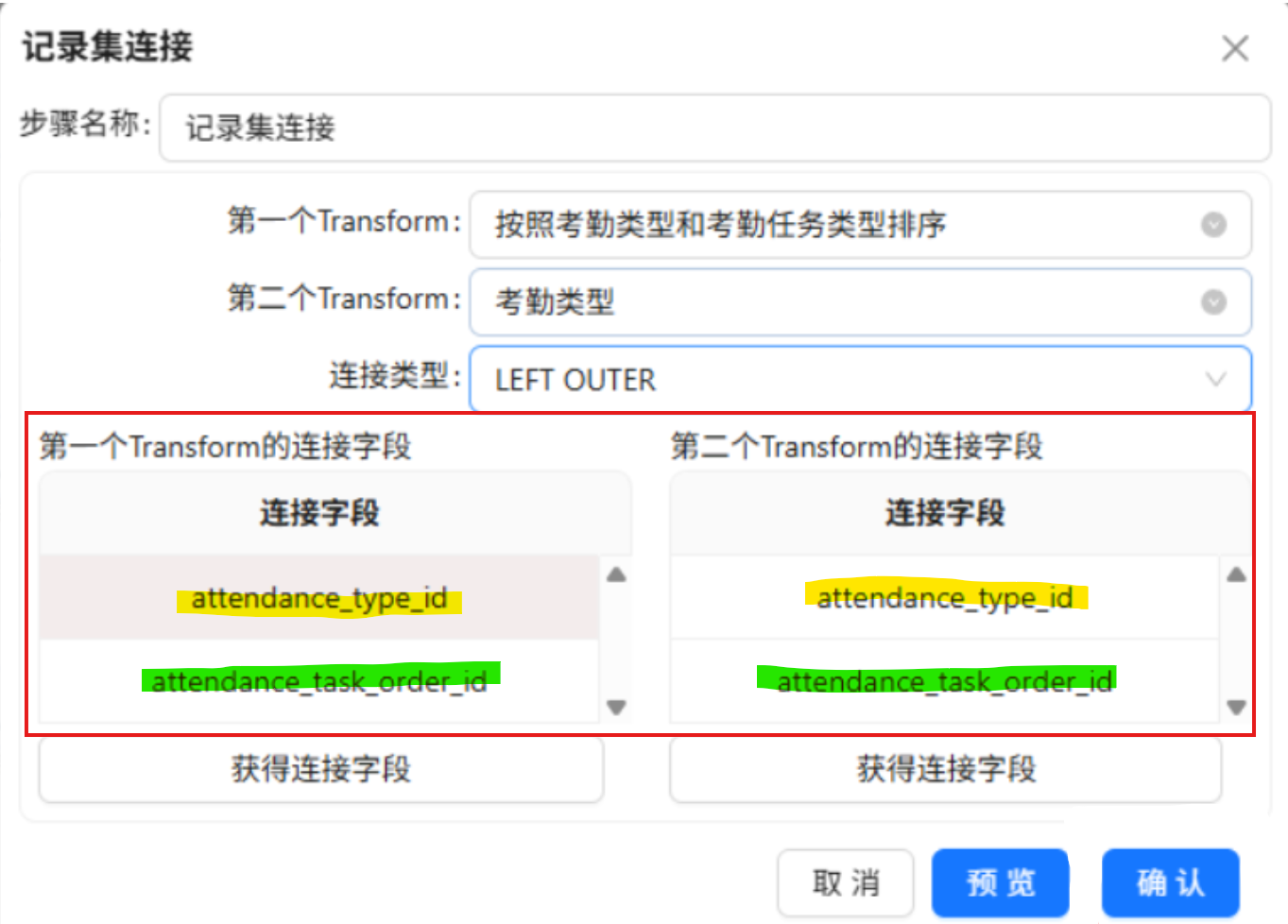

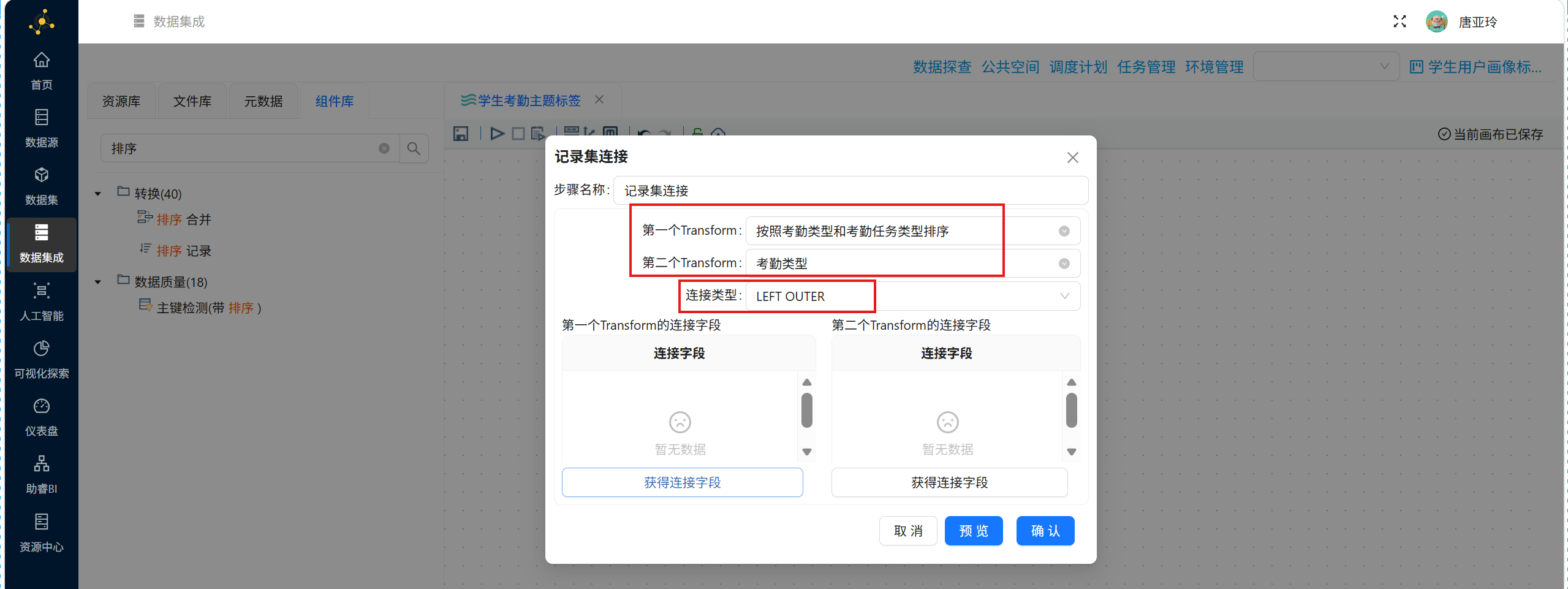

双击“记录集连接”组件，在下拉列表中选择需要连接的数据来源，第一个Transform选择 “按照考勤类型和考勤任务类型排序”，第二个Transform选择 “考勤类型” ，连接类型选择 LEFT OUTER

点击 “获取连接字段”，2个Transform字段中仅保留“attendance_type_id”、“attendance_task_order_id”字段，这样做表示使用这2个字段进行记录连接。

【注意】：这里的字段有对应关系，有多个字段时，需要一一对应，避免后续数据出错！！！



3.6.4 行为标签衍生：统计学生异常考勤次数

为更好地统计学生异常考勤次数，我们可以通过Javascript脚本生成考勤行为二进制标记，为后续聚合统计提供支撑，确保标签判断精准。

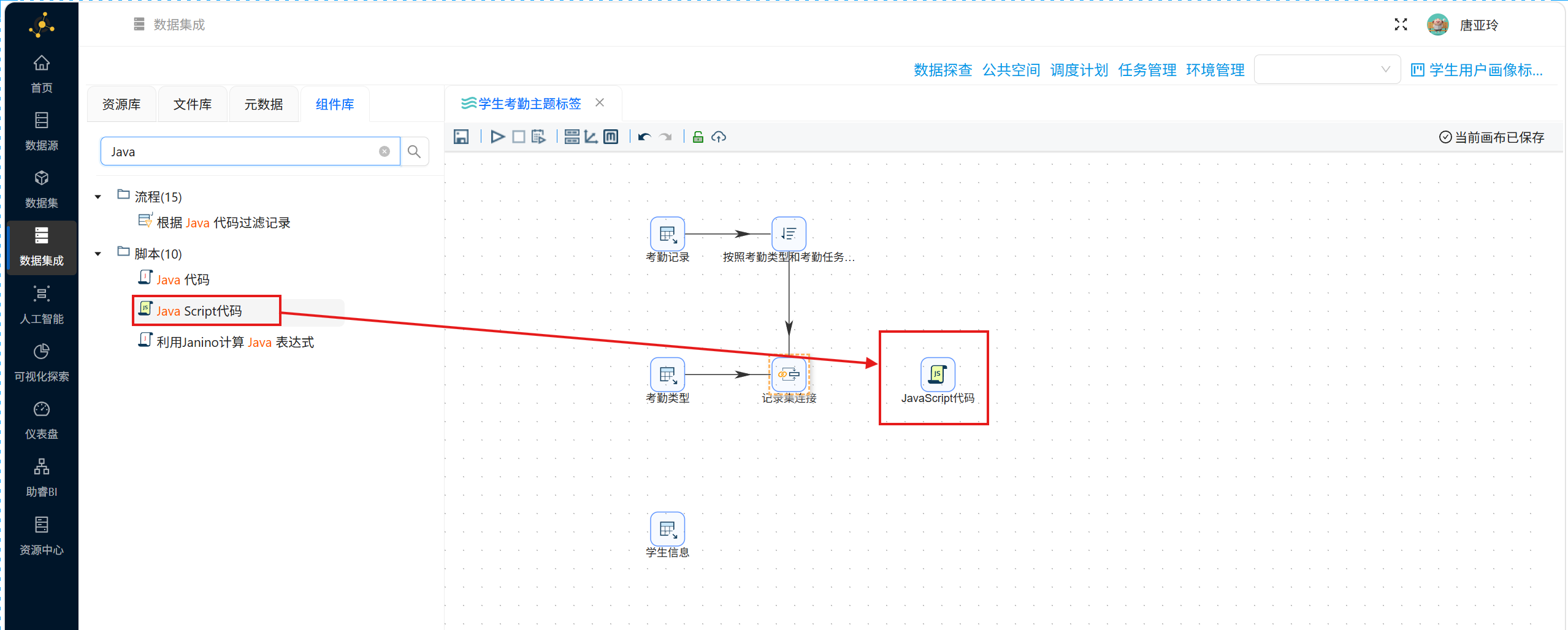

添加“JavaScript 代码”组件，对接 “记录集连接” 组件的输出，通过关键词匹配，生成二进制判断标签（1=是，0=否），用于后续指标聚合：

脚本代码如下：

// 初始化变量
var isLate = 0;
var isEarly = 0;
var isLeave = 0;
var isNoUniform = 0;

// 核心判断逻辑
if(attendance_type_name != null && attendance_task_name != null){

    // 迟到判断（排除请假）
    if((attendance_type_name.includes("迟到") ||
        attendance_type_name.includes("晚到") ||
        attendance_task_name.includes("迟到") ||
        attendance_task_name.includes("晚到")) &&
        !attendance_task_name.includes("请假")){
      isLate = 1;
    }

    // 早退判断（排除请假）
    if((attendance_type_name.includes("早退") ||
        attendance_task_name.includes("早退")) &&
        !attendance_task_name.includes("请假")){
      isEarly = 1;
    }

    // 校服违规：只要包含“校服”就标记违规
    if(attendance_type_name.includes("校服") || attendance_task_name.includes("校服")){
      isNoUniform = 1;
    }
}

// 请假判断
if(attendance_task_name != null){
    if(attendance_task_name.includes("请假")){
      isLeave = 1;
    }
}

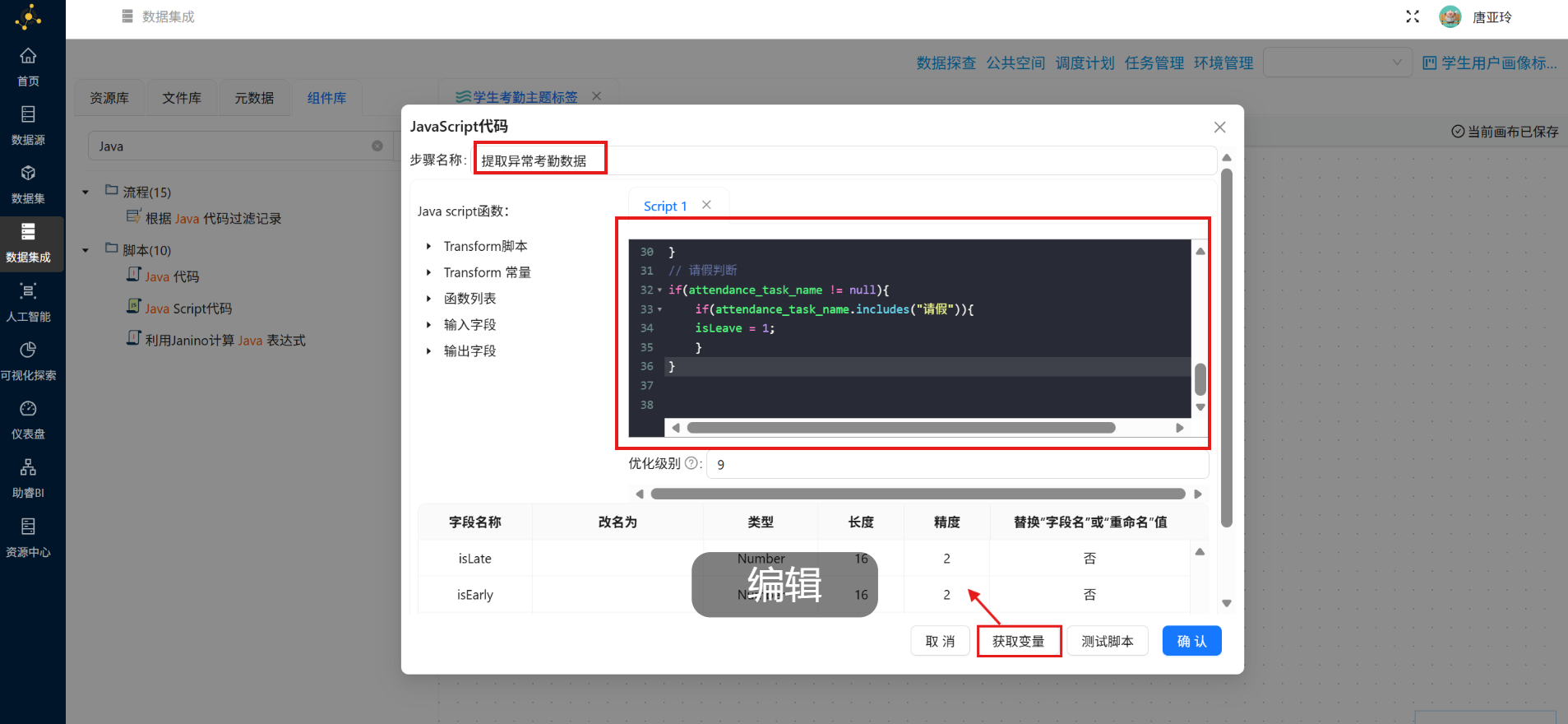

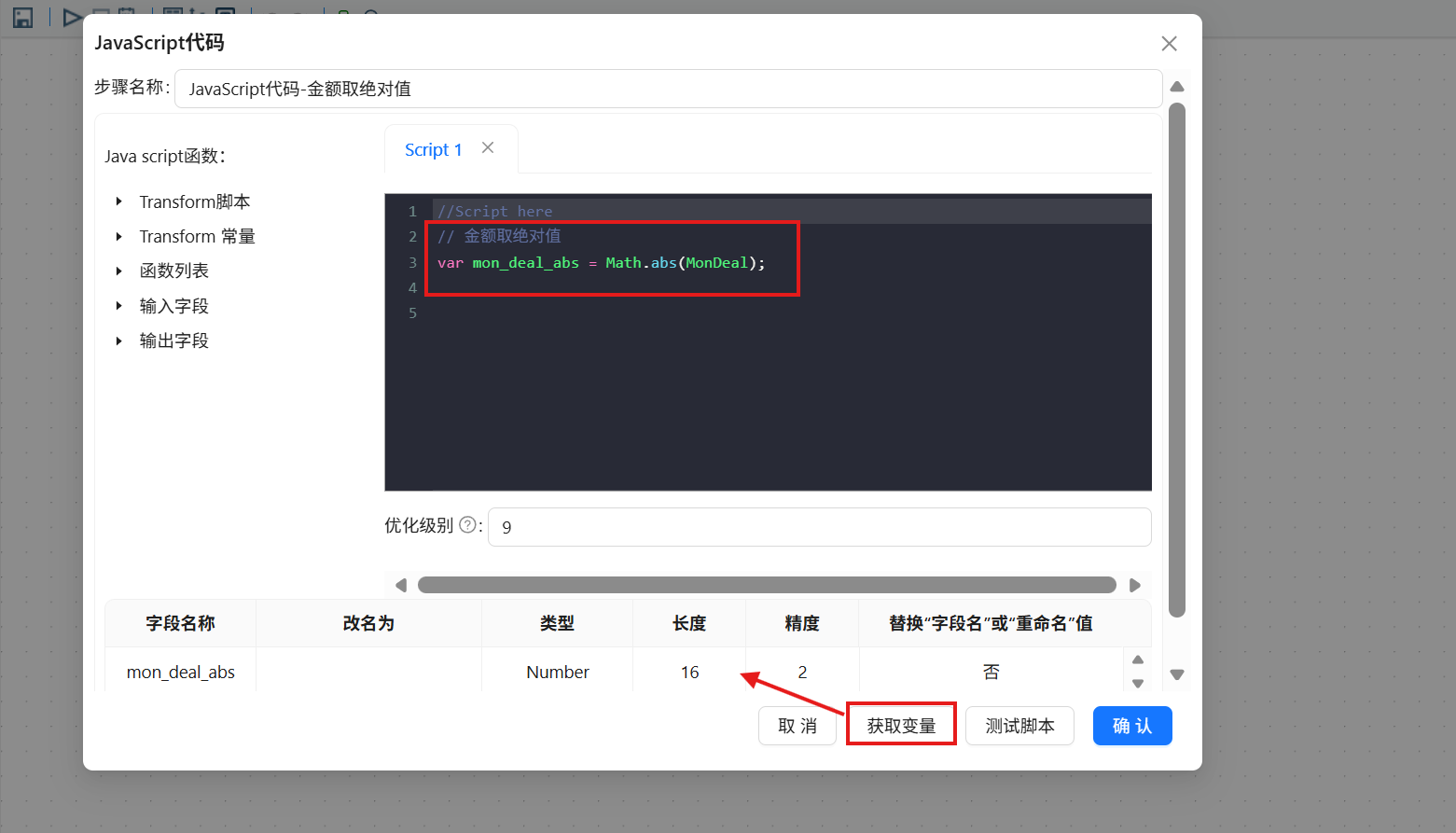

使用“获取变量”获取输出字段，系统将自动解析脚本中变量定义代码，生成字段数据

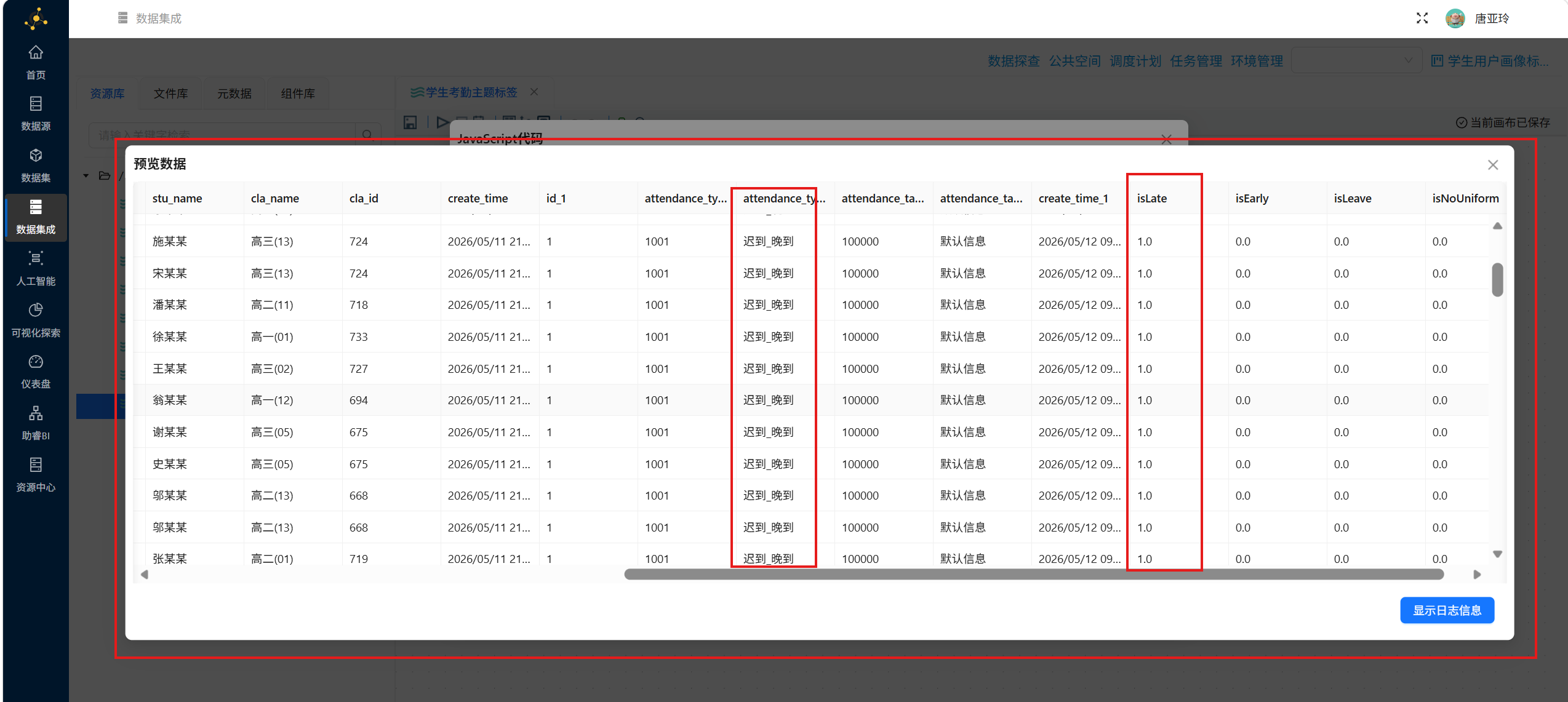

点击 “测试脚本” 按钮，确认标记字段（is_late_early、is_leave等）仅存在1和0两个值，标签判断准确（如迟到记录对应is_late_early=1，正常出勤对应is_compliant=1），无异常

3.6.5 多维度分组聚合统计

实验核心：按两大统计维度聚合数据，将明细数据转化为统计指标，满足多层级考勤管理需求。

具体操作如下：
在助睿ETL平台拖拽2个“分组”组件，分别对接“用户自定义Java表达式”组件的输出，按两大统计维度进行聚合，统一聚合指标，确保数据全覆盖：
聚合规则

• 聚合函数：SUM（迟到标记）→ 迟到次数（late_count）；
• 聚合函数：SUM（早退标记）→ 早退次数（early_count）；
• 聚合函数：SUM（请假标记）→ 请假次数（leave_count）；
• 聚合函数：SUM（没穿校服标记）→ 没穿校服次数（no_uniform_count）

操作如下：

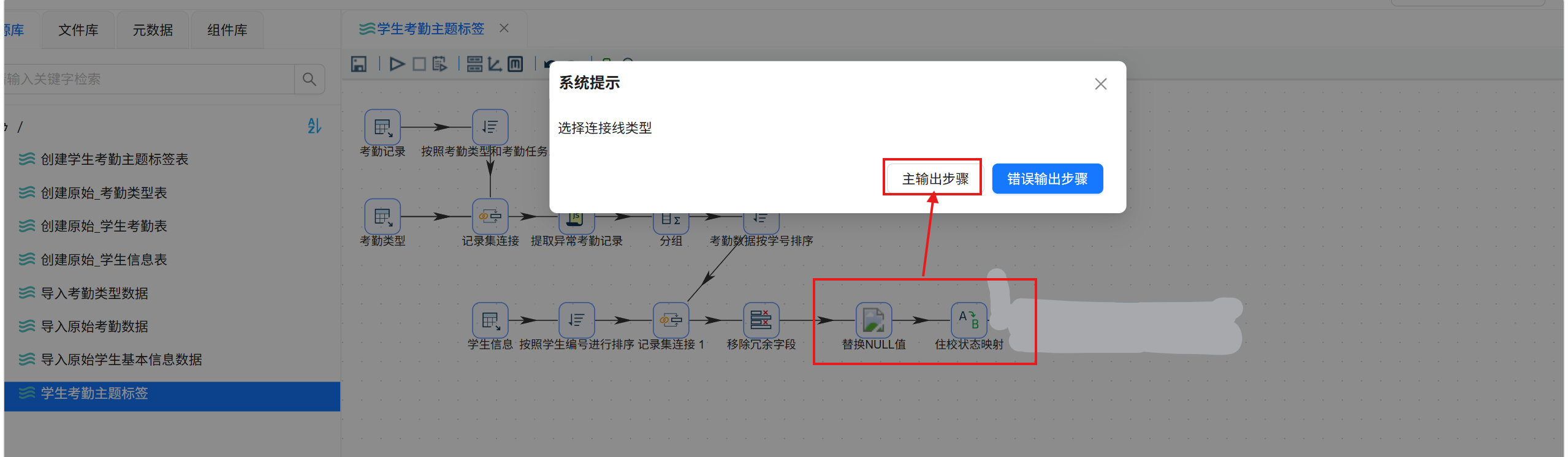

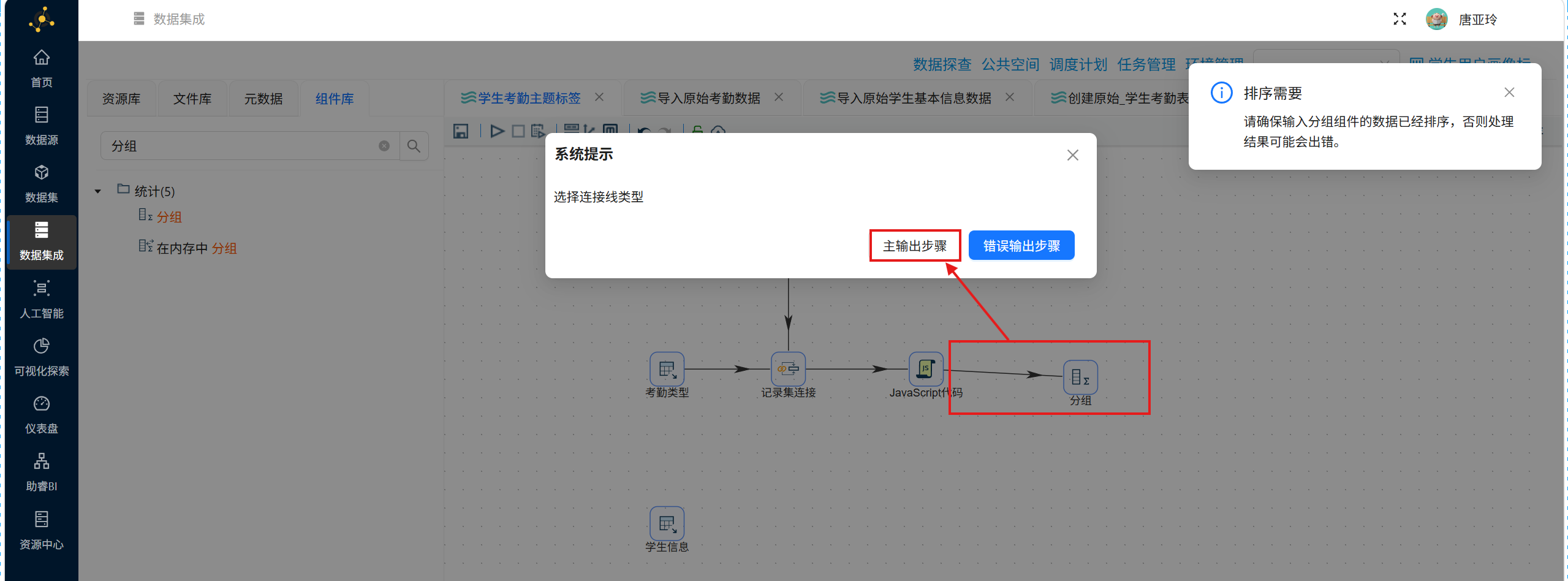

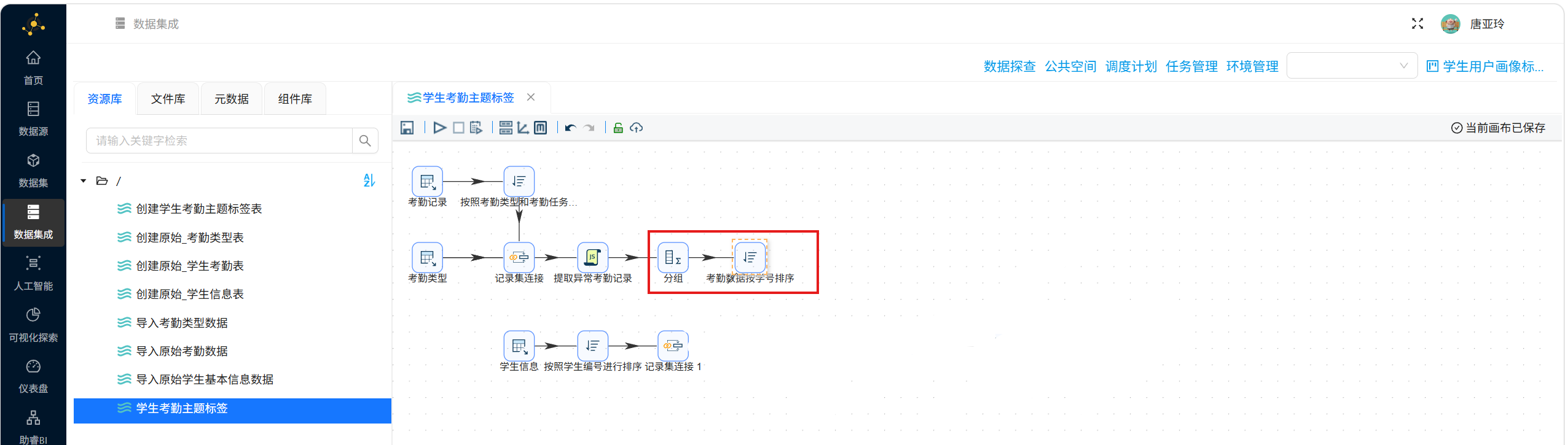

添加“分组”组件，并建立连接线，连线选择“主输出步骤”

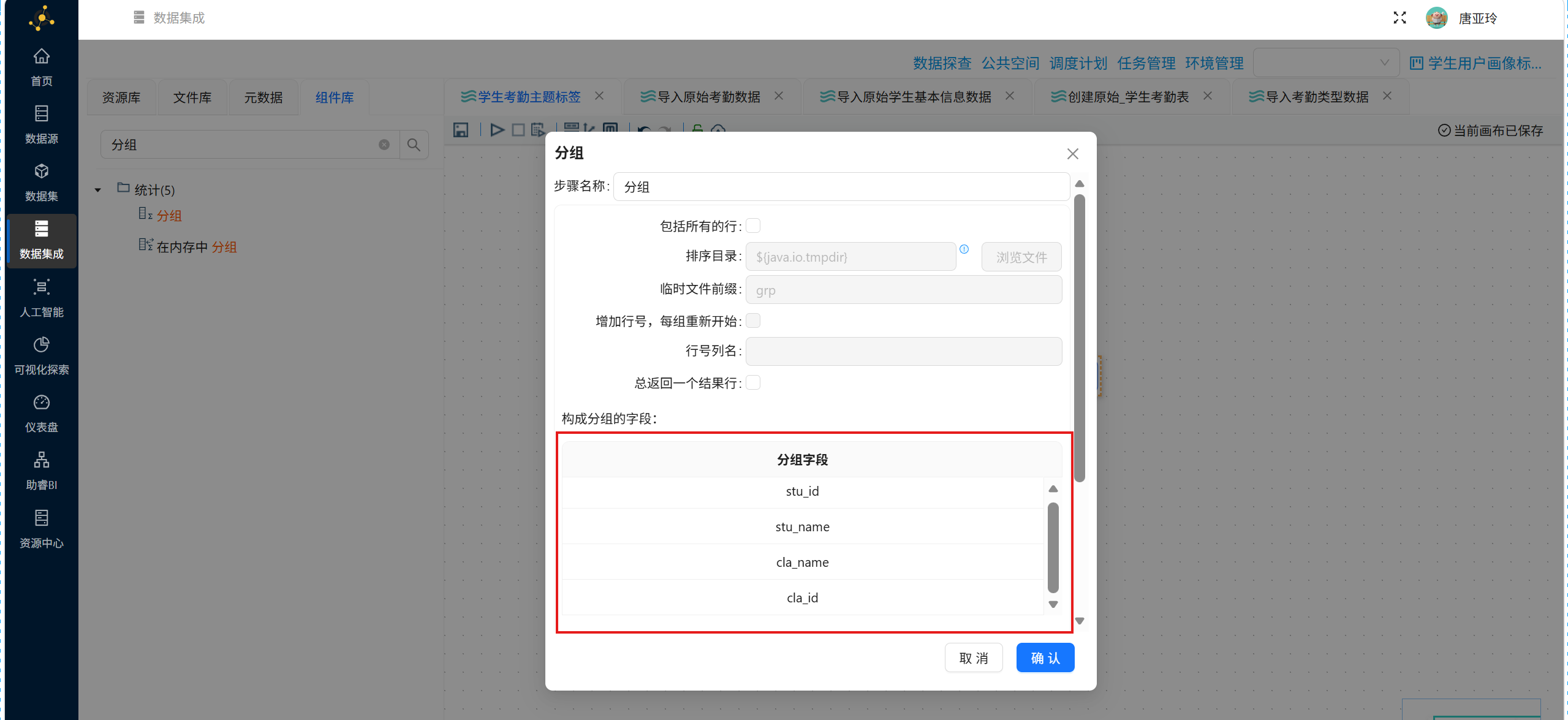

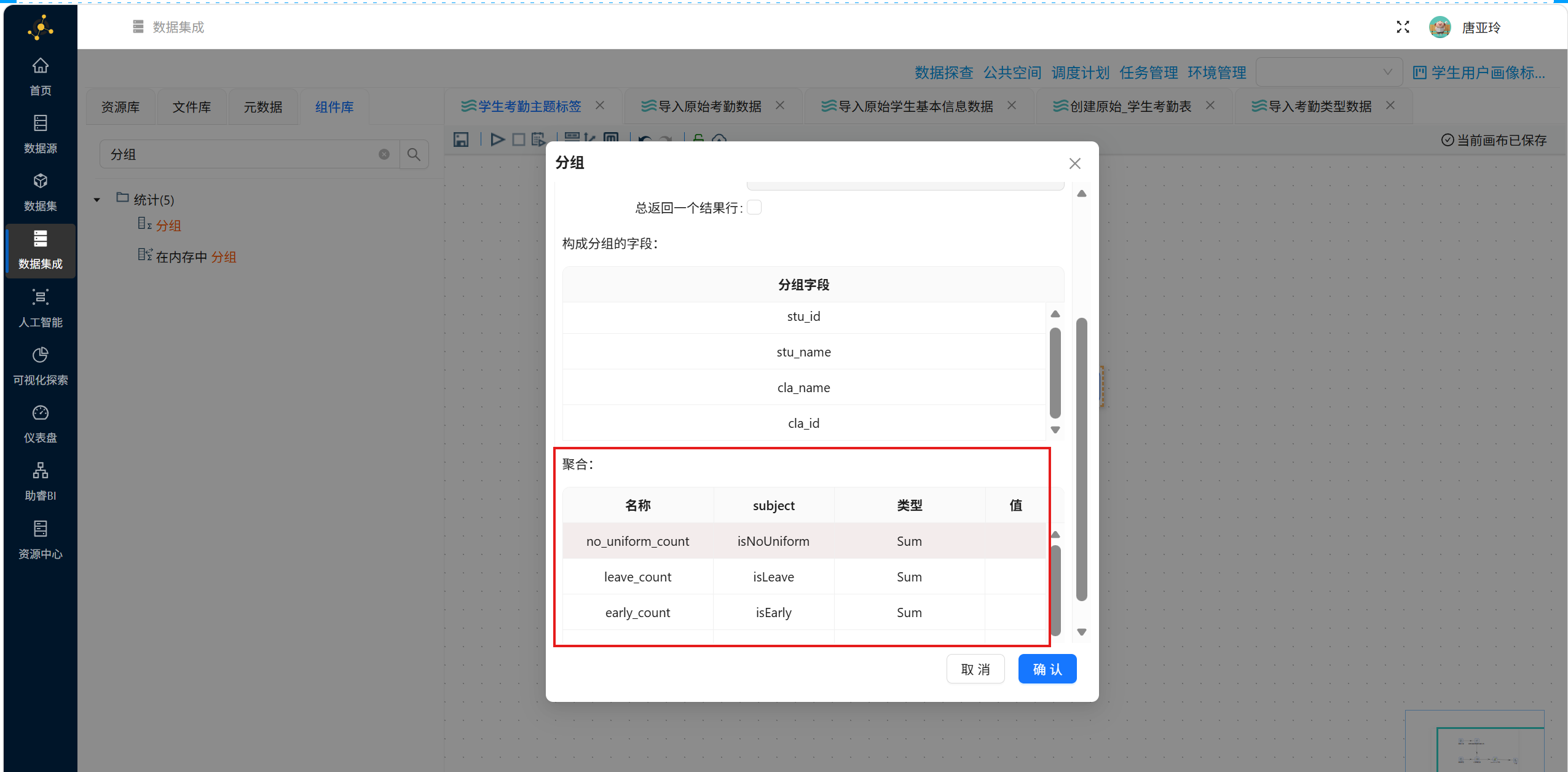

双击“分组”组件，设置分组字段为“stu_id”、“stu_name”、“cla_id”、“cla_name”

设置聚合字段为“late_early_count”、“leave_count”、“no_uniform_count”、“compliant_count”、“total_attendance”

3.6.6 关联学生信息

使用记录集连接组件，关联学生信息表，支撑住校相关维度的统计。

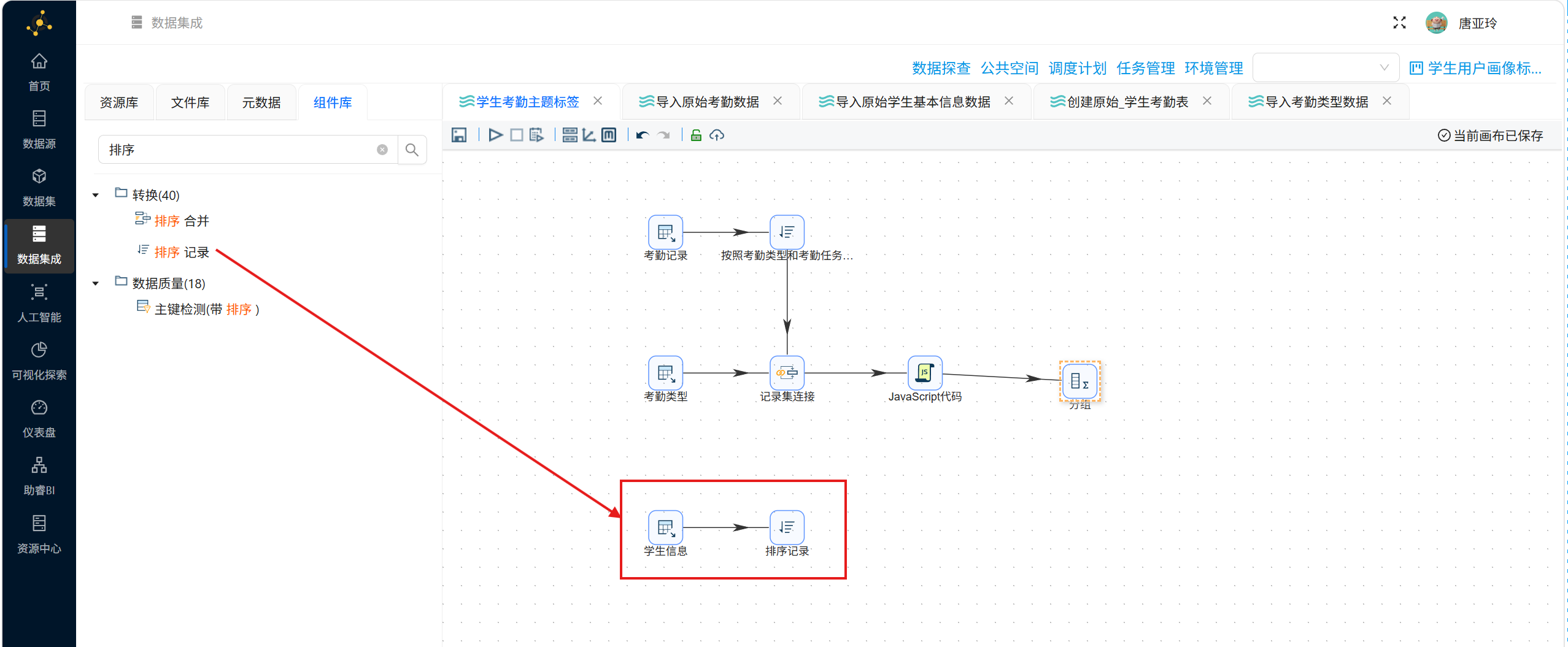

由于“学生信息”数据表中的学号不是升序记录的，所以在进行记录关联前，我们需要添加“排序记录”，并建立“学生信息”表输入组件到“排序记录”组件的连接线

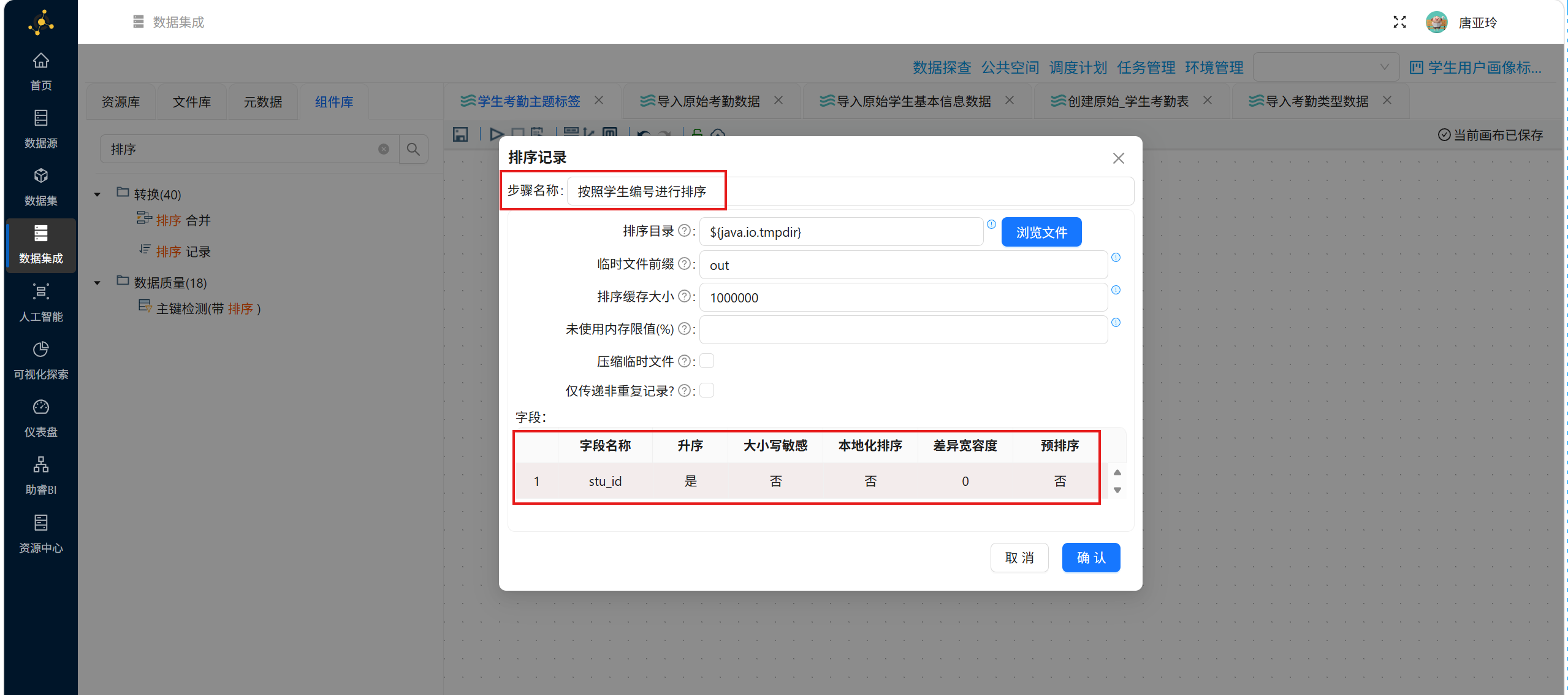

双击“排序记录”组件，设置步骤名称为“按照学生编号进行排序”。获取字段列表，只保留“stu_id”字段。因为下一步连接是使用这个字段进行连接，所以采用这个字段对记录进行排序。

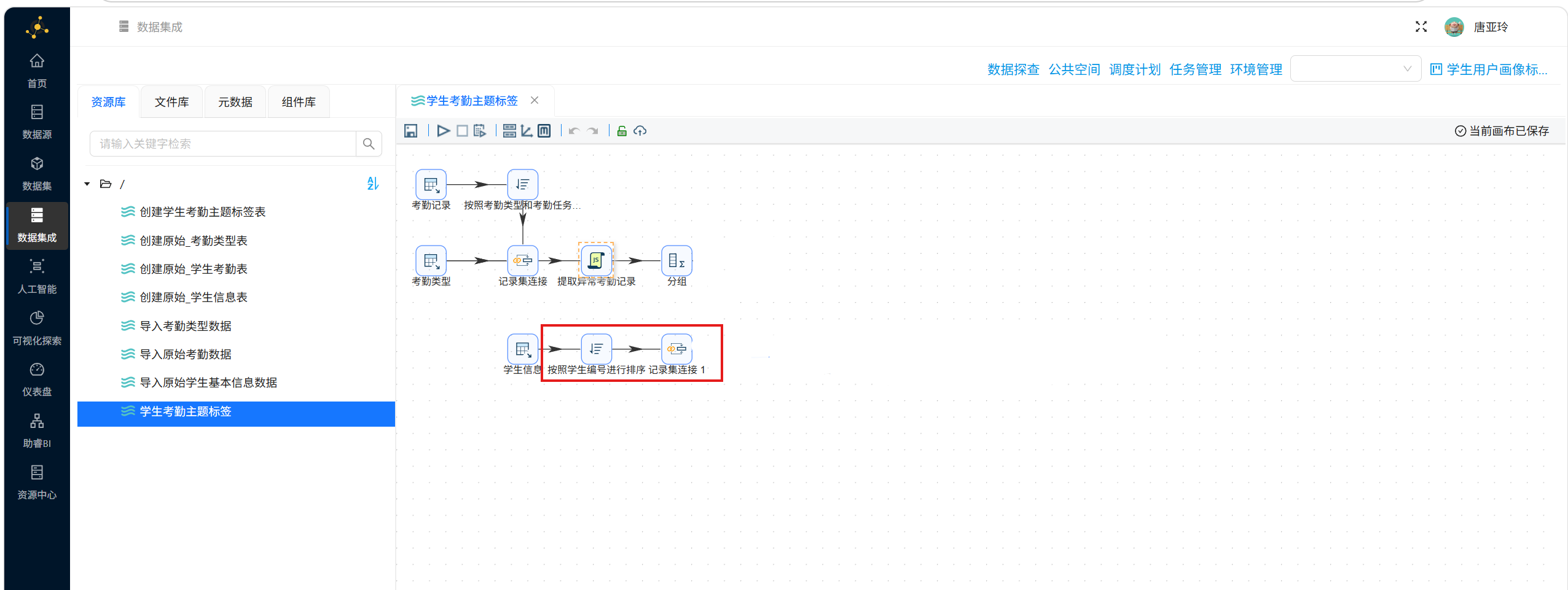

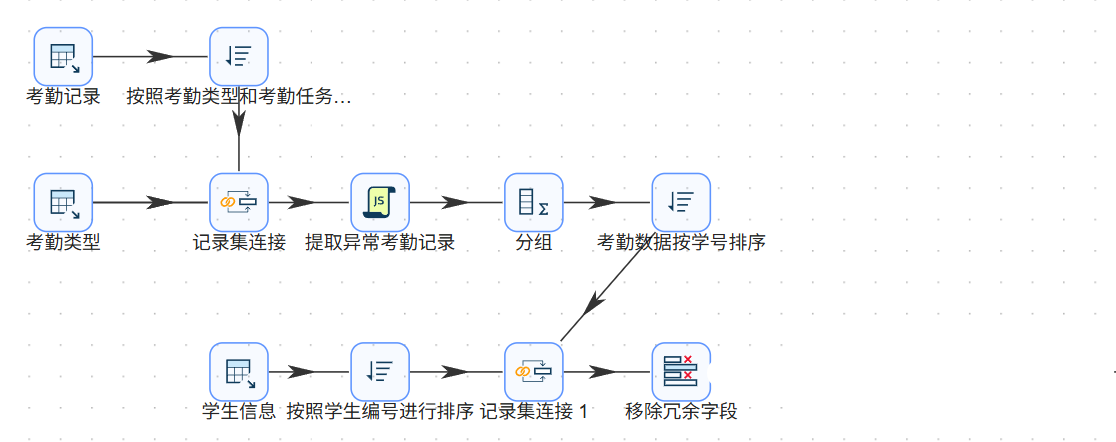

拖拽“记录集连接”组件至画布中，创建“按照学生编号进行排序”排序记录组件到“记录集连接 1”组件的连接线

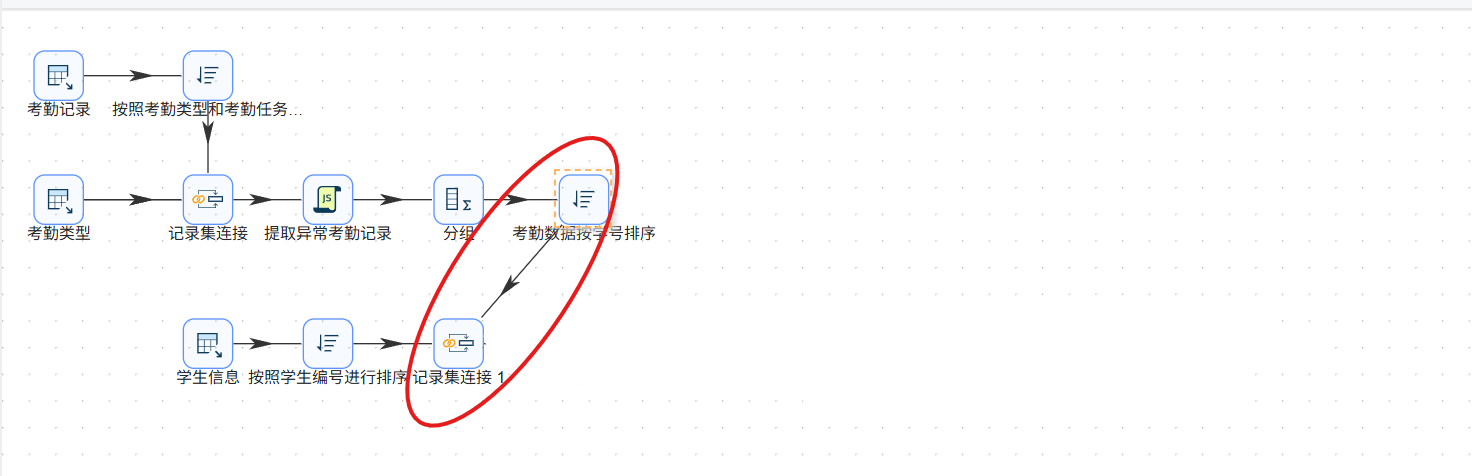

由于考勤记录数据不是按“学号”升序记录的，所以在进行记录关联前，也需要对数据进行排序。再次添加“排序记录”，并建立“记录集连接”组件到“排序记录”组件的连接线

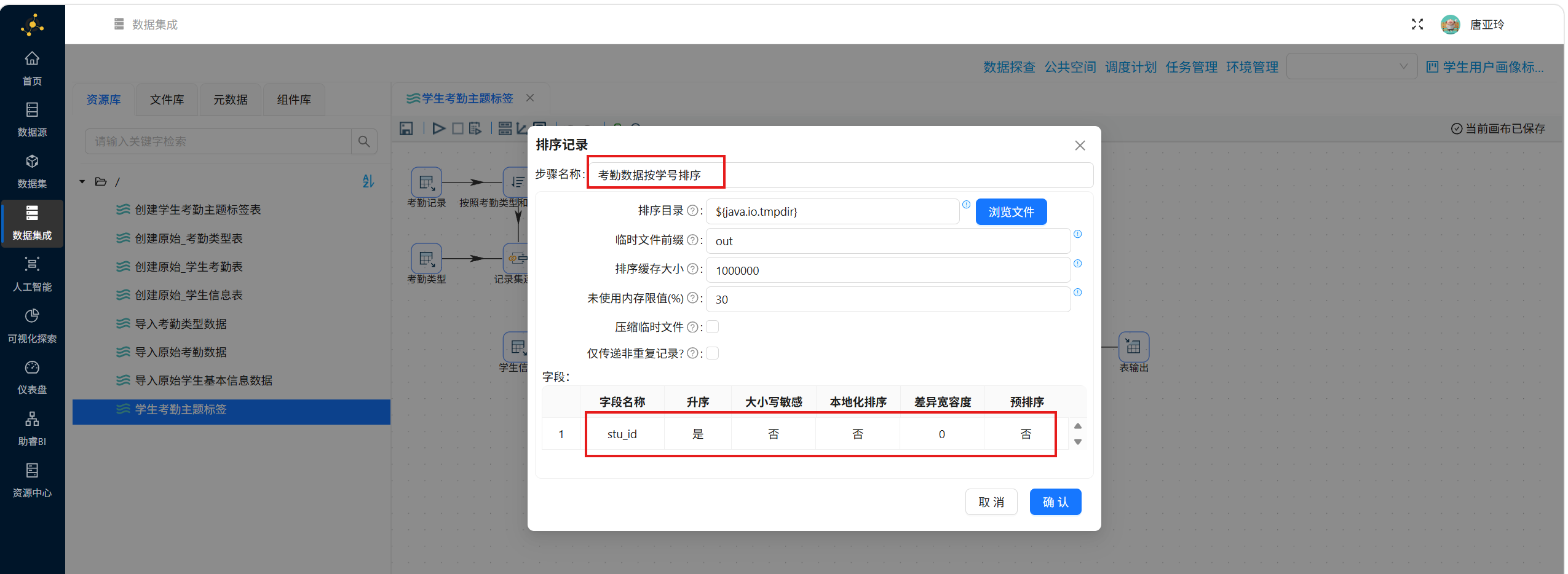

双击“排序记录”组件，步骤名称设置为“考勤数据按学号排序”，排序字段为“stu_id”

创建“考勤数据按学号排序”记录排序组件到记录集连接 1组件的连线，关联学生信息和考勤记录信息

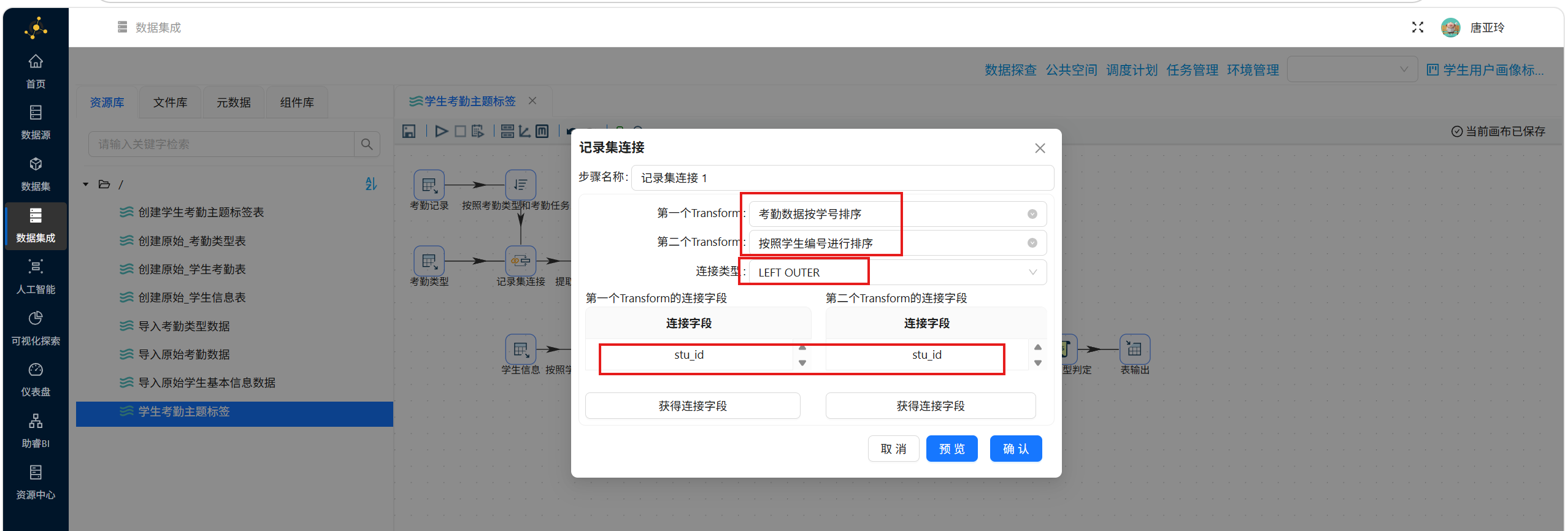

记录集连接 1组件的第一个Transform选择“考勤数据按学号排序”，第二个Transform选择“按照学生编号进行排序”，连接类型选择LEFT OUTER，使用考勤记录的字段 stu_id与学生信息的字段 stu_id进行左外连接

3.6.7 字段选择：移除冗余字段

经过多表关联和前期接入，数据中会包含大量与考勤统计无关的字段（如学生信息表中的非必要属性），需要对关联后的数据进行冗余字段移除。

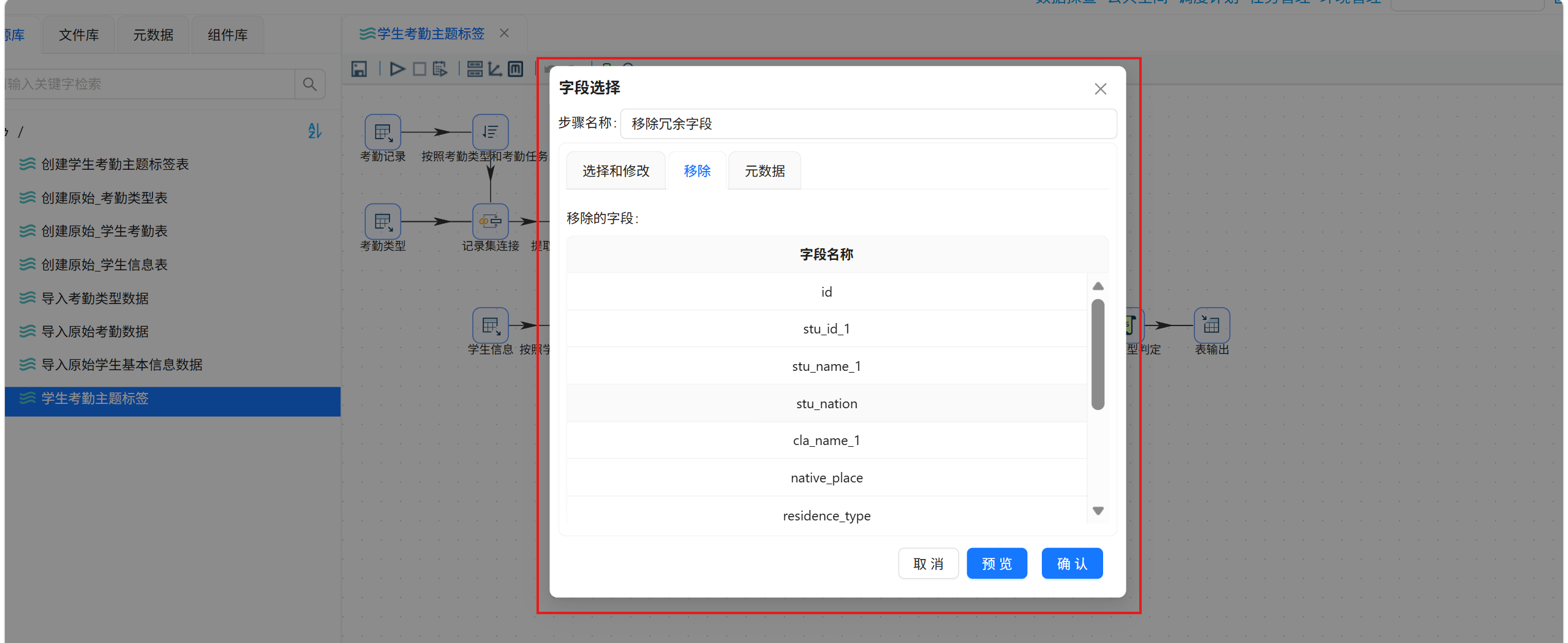

拖拽1个“字段选择”组件至画布中，创建“记录集连接 1”组件到字段选择组件的连接线，步骤名称输入“移除冗余字段”，点击“移除”标签，右键空白处并点击“获取字段”

在获取的字段中，删除以下核心字段外，其他字段保留，表示要移除下列字段，为后续时间维度拆解和行为标签衍生奠定基础：

• 学生 ID（stu_id）
• 学生姓名（stu_name）
• 班级 ID（cla_id）
• 班级名称（cla_name）
• 迟到次数（late_count）；
• 早退次数（early_count）；
• 请假次数（leave_count）；
• 没穿校服次数（no_uniform_count）
• 性别（stu_sex）
• 出生日期（born_date）
• 政治面貌（policy）
• 是否住校（live_on_campus

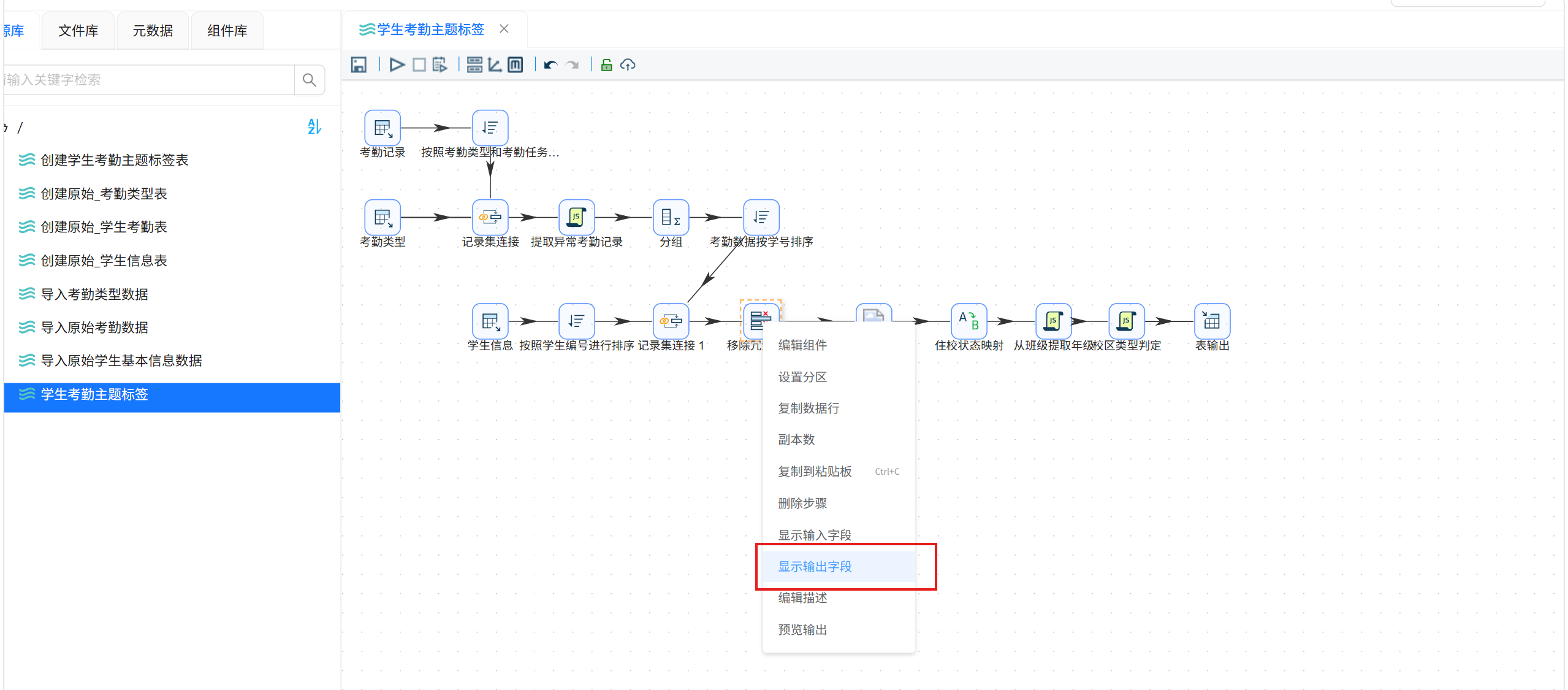

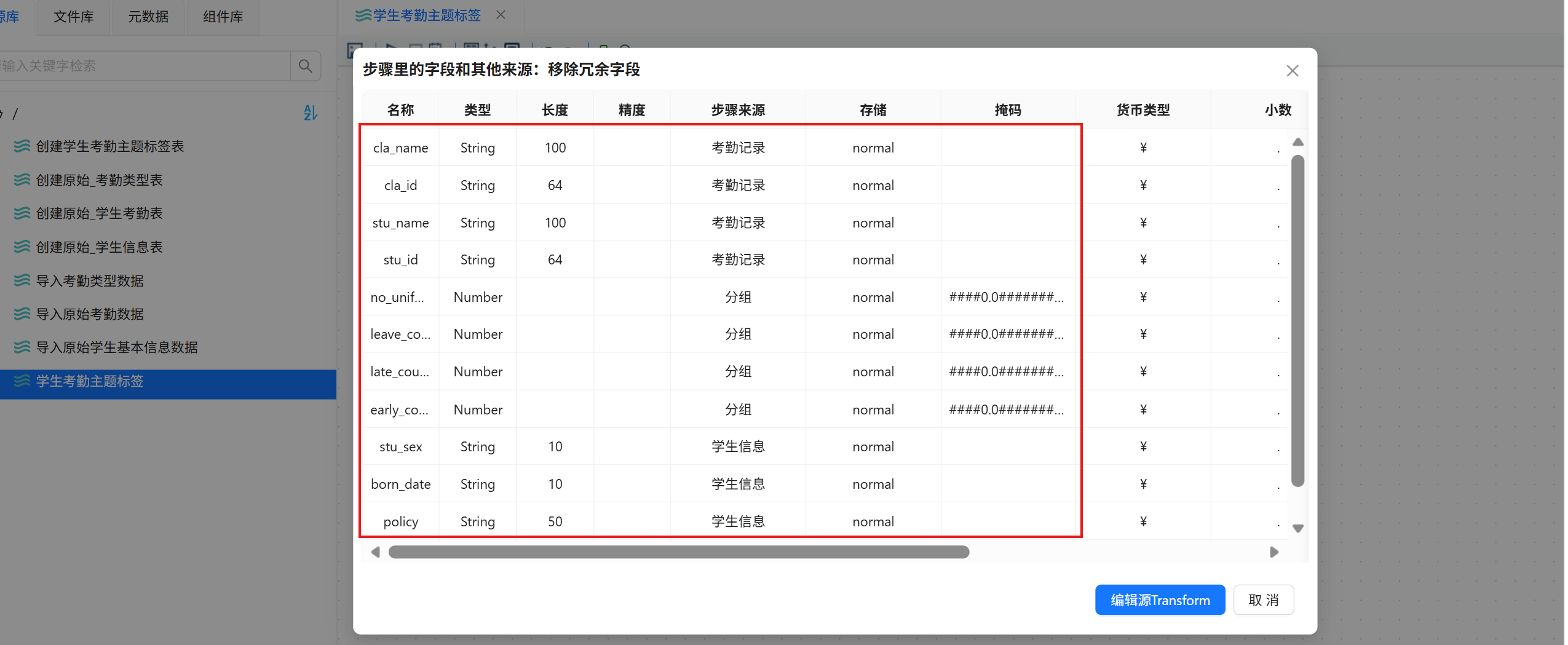

在字段选择组件鼠标右键弹出菜单，点击“显示输出字段”，查看输出字段是否正确

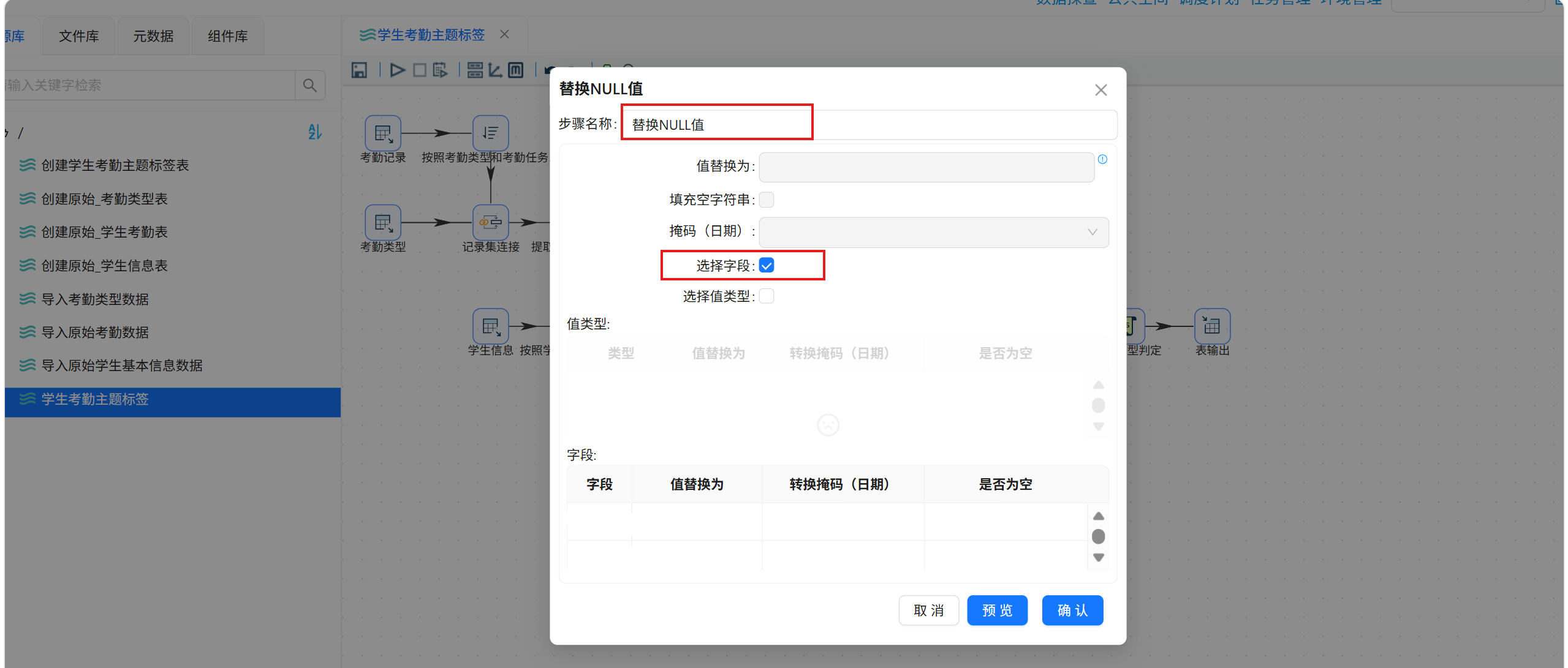

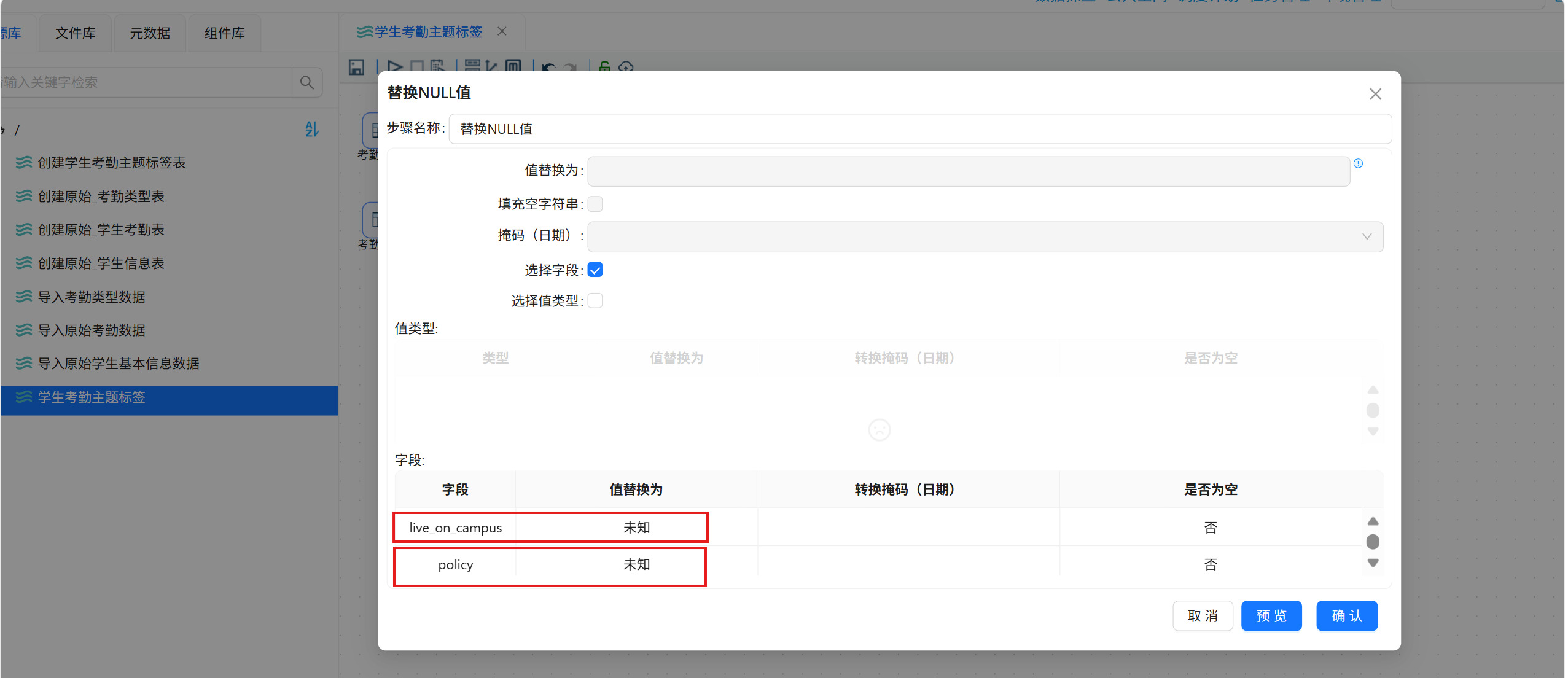

3.6.8 空值处理

3个数据表关联后，字段“stu_sex”、“born_date”、“policy”、“live_on_campus”存在空值，需要对这些空值进行处理。

拖拽“替换NULL值”组件至画布，创建“移除冗余字段”字段选择组件到“替换NULL值”组件的连线，连线类型选择“主输出步骤”

在字段空白表格中右键。点击“插入”，字段名称选择“stu_sex”，继续插入行，将“born_date”、“policy”、“live_on_campus”的空值均替换为“未知”

3.6.9 学生基础属性标准化处理

多表关联与字段筛选后，原始数据中住校状态为编码值，且缺少年级、校区类型等画像分析必需字段，无法直接用于学生考勤标签输出与后续用户画像分析。因此需要对学生基础属性进行标准化映射、缺失字段衍生，统一数据格式、补齐分析维度，保证标签表规范可用。

 （1）住校状态映射

添加“值映射”组件到画布中，并创建替换NULL值组件到值映射组件的连线，并选择“主输出步骤”

双击“值映射”组件，步骤名称改为“住校状态映射”，使用的字段名为 “live_on_campus”，不匹配时的默认值为 “否”；双击插入的行，在源值中输入“0”，目标值输入“否”，代表将原数据中的“0”统一映射为“否”，“1”的目标值为 “是”



（2） 从班级名提取年级

通过从班级名称中提取年级信息，补齐年级维度，支撑年级层面的考勤分析。

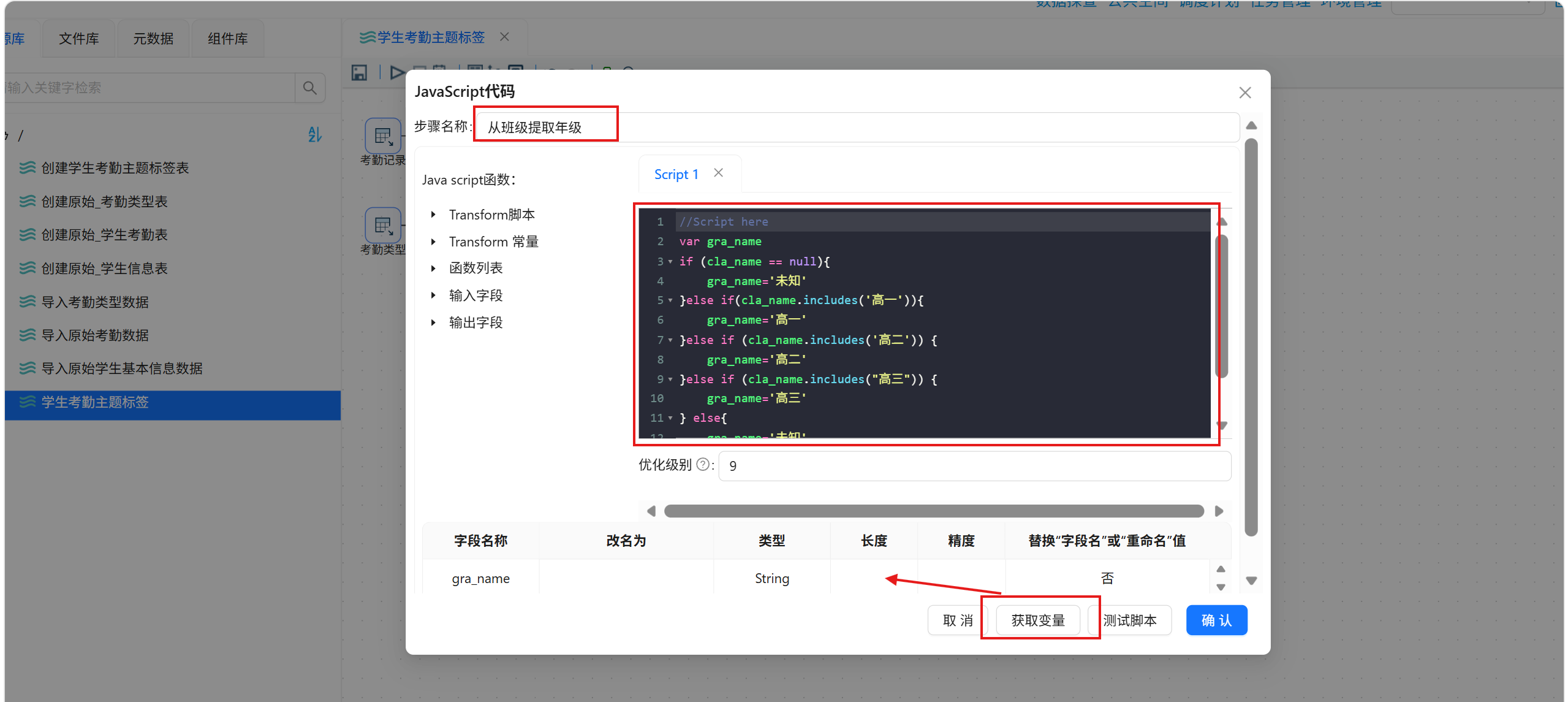

拖拽“JavaScript代码”组件至画布中，创建住校状态映射组件到JavaScript代码组件的连线

字段名称输入“gra_name”，类型为“String”，替换“字段名”或“重命名”值选择“否”，设置完成后点击“确认”

JavaScript代码脚本如下，实现从班级名称中提取出年级字段：

var gra_name
if (cla_name == null){
  gra_name='未知'
}else if(cla_name.includes('高一')){
  gra_name='高一'
}else if (cla_name.includes('高二')){
  gra_name='高二'
}else if (cla_name.includes("高三")){
  gra_name='高三'
} else{
  gra_name='未知'
}

（3）校区类型判定

原始数据无校区类型字段，不同校区管理口径与考勤规则存在差异，通过班级名称规则判定老校区/新校区，增加校区分析维度。

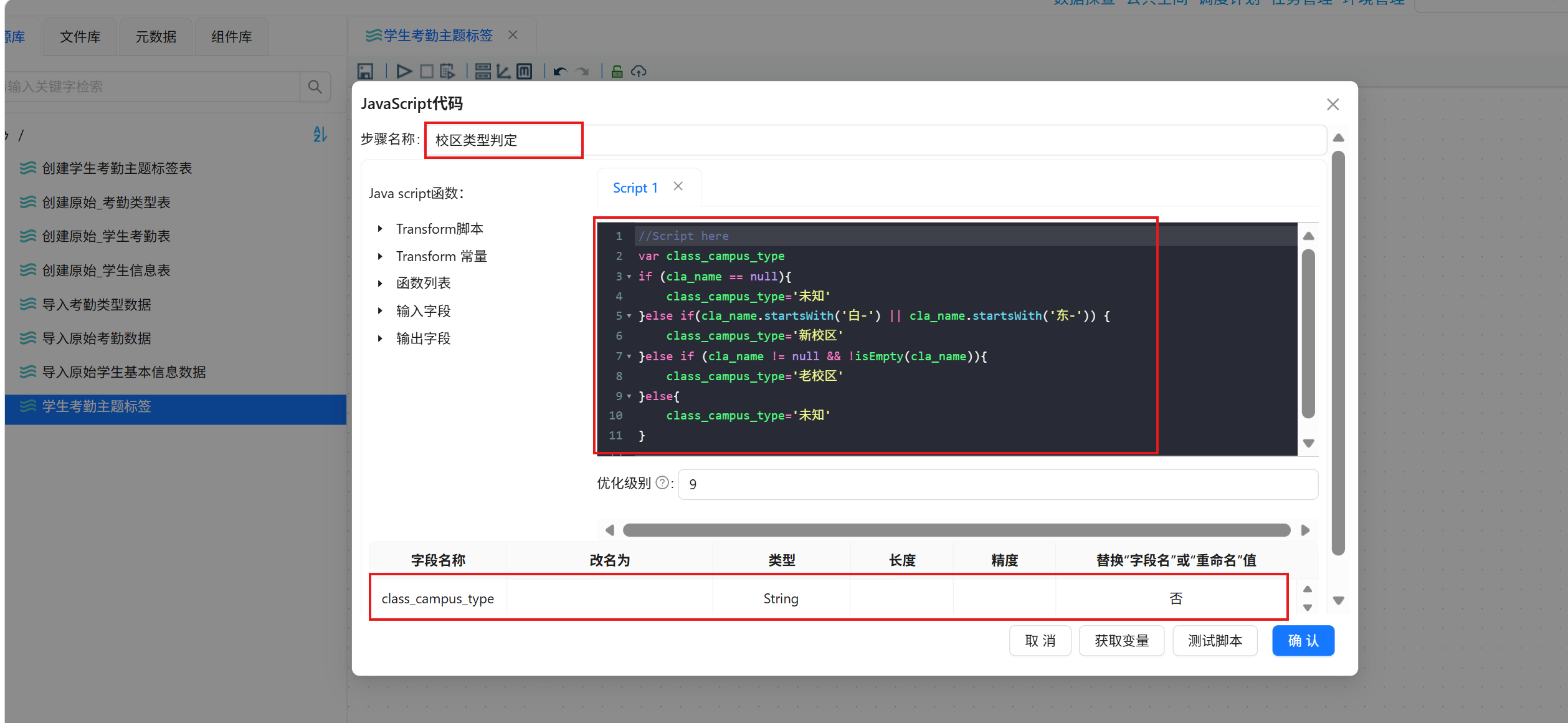

参考 “（2）从班级名提取年级” 步骤，添加“JavaScript代码”组件，“JavaScript代码”组件命名为“校区类型判定”，输入的代码如下：

var class_campus_type
if (cla_name == null){
  class_campus_type='未知'
}else if(cla_name.startsWith('白-') || cla_name.startsWith('东-')){
  class_campus_type='新校区'
}else if (cla_name != null && !isEmpty(cla_name)){
  class_campus_type='老校区'
} else{
  class_campus_type='未知'
}

字段名称“class_campus_type”，类型为“String”，替换“字段名”或“重命名”值选择“否”，设置完后点击 “确认”

3.7 结果入库

实验核心：将统计结果写入目标表，形成标准化台账，便于后续查询、分析和追溯。

添加表输出组件，并创建 “校区类型判定” 与 “JavaScript代码” 组件到表输出组件的连线

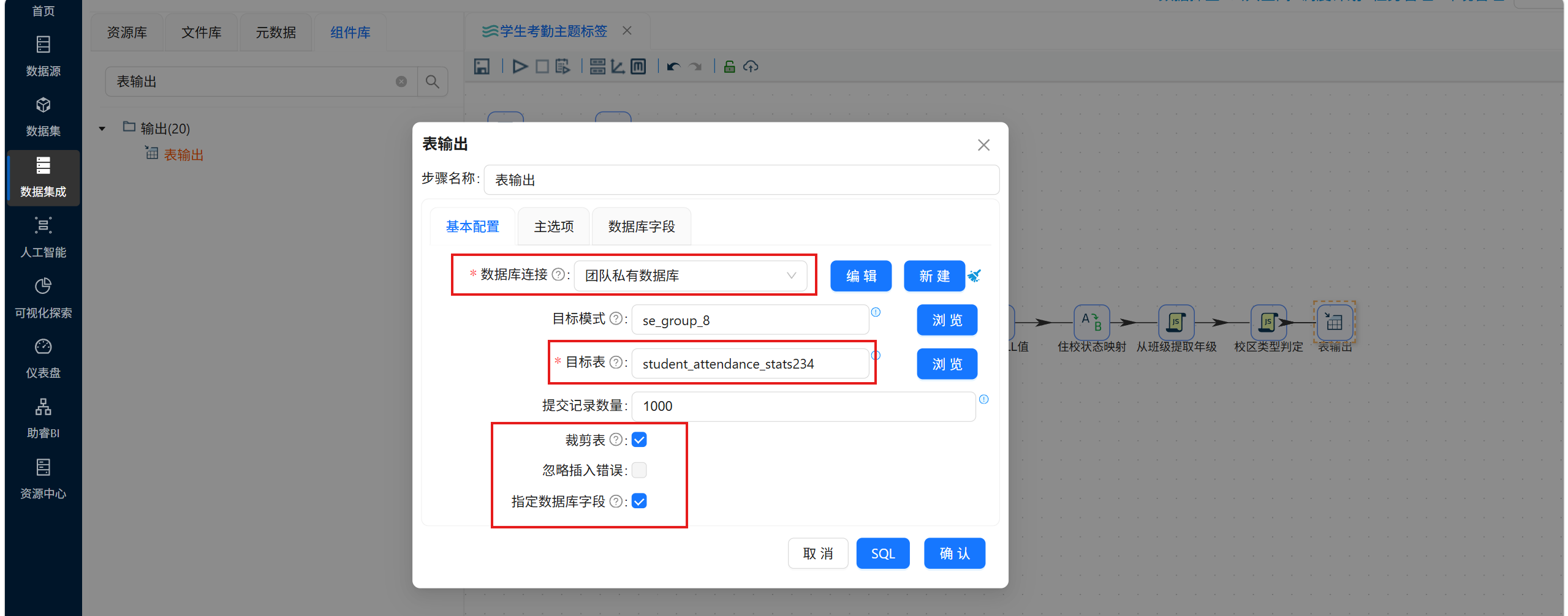

双击表输出组件，选择 “团队私有数据库” 连接；进行下图所示配置，将目标表设置为我们创建的 "student_attendance_stats"，表示将数据导出到该表中

建立工作流字段与数据库表字段的映射关系勾，选后会激活 “数据库字段” 页，在数据库字段页，右键选择 “获取字段” ，在下拉框中选择正确的对应字段

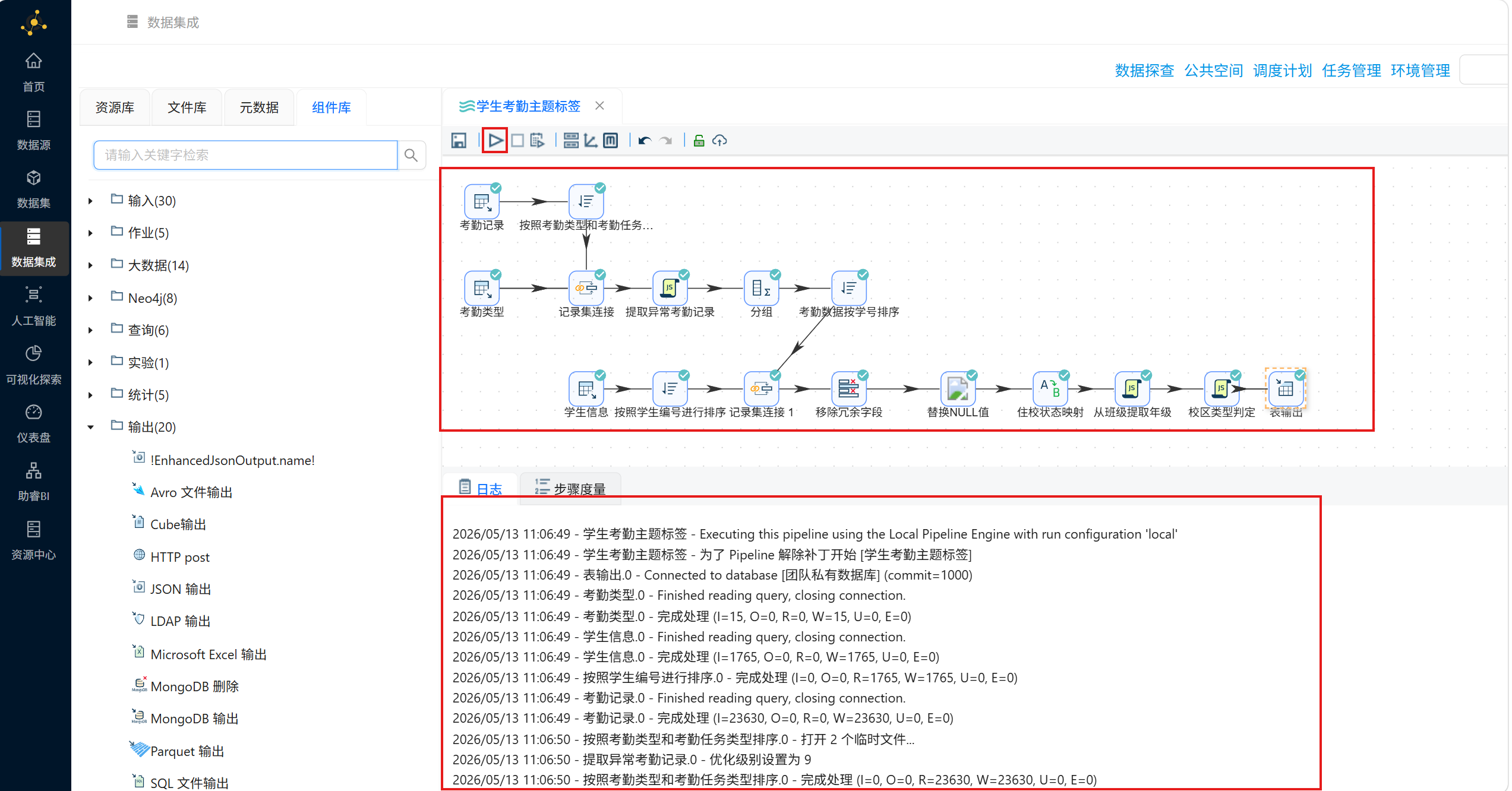

3.8 执行工作流

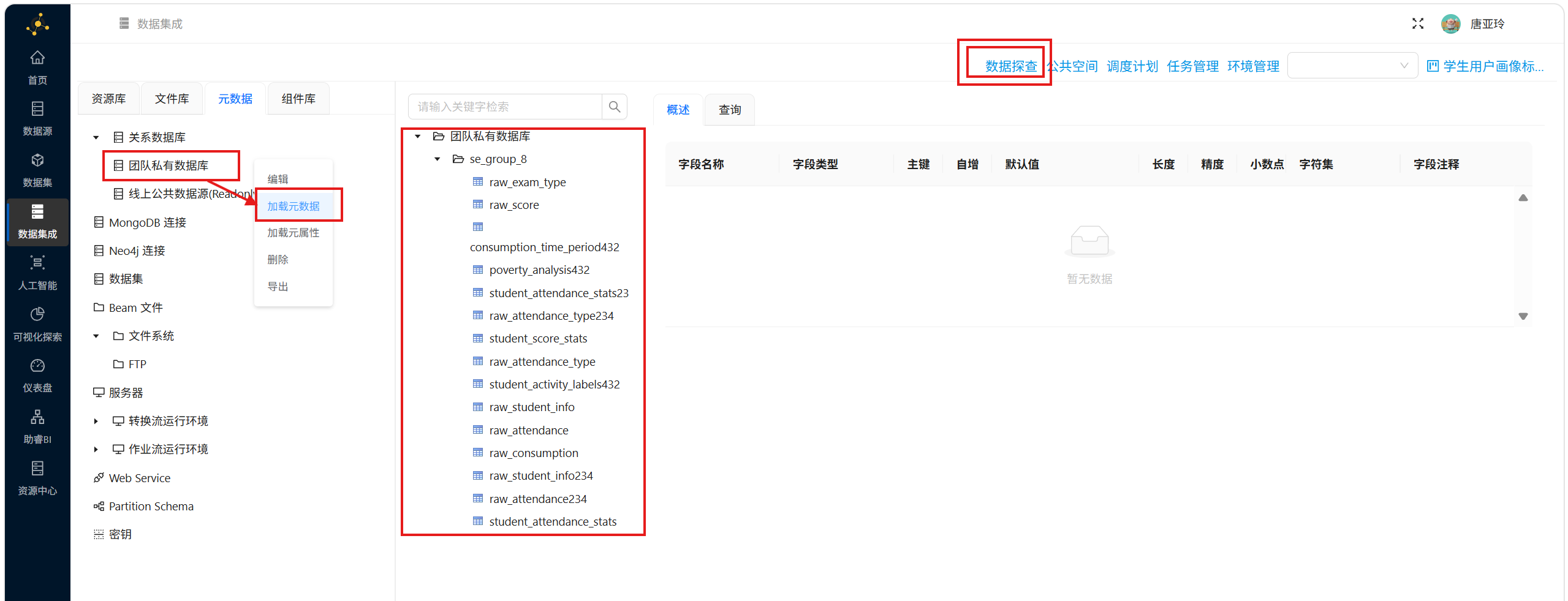

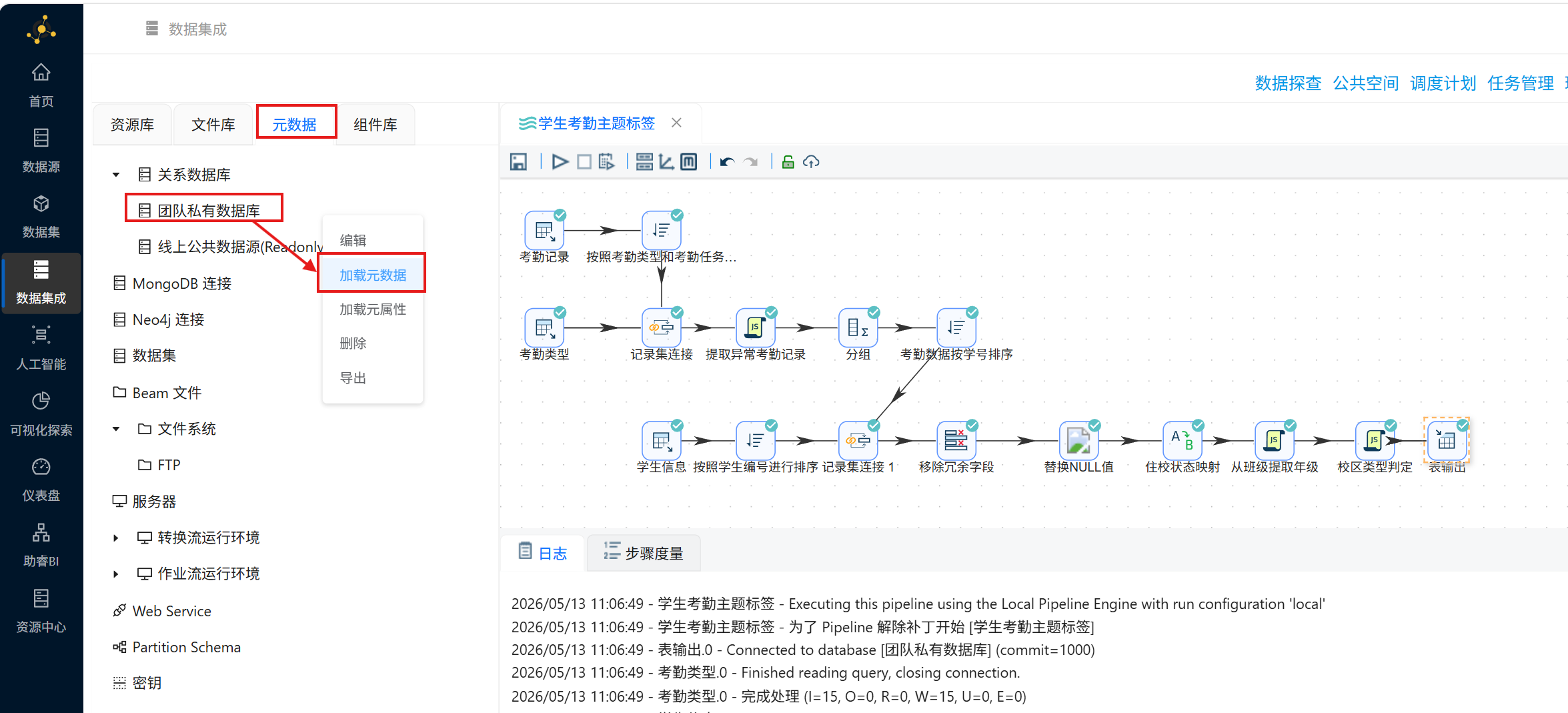

查看数据库结果，点击 “元数据”页，右键 “团队私有数据库”，点击 “加载元数据”

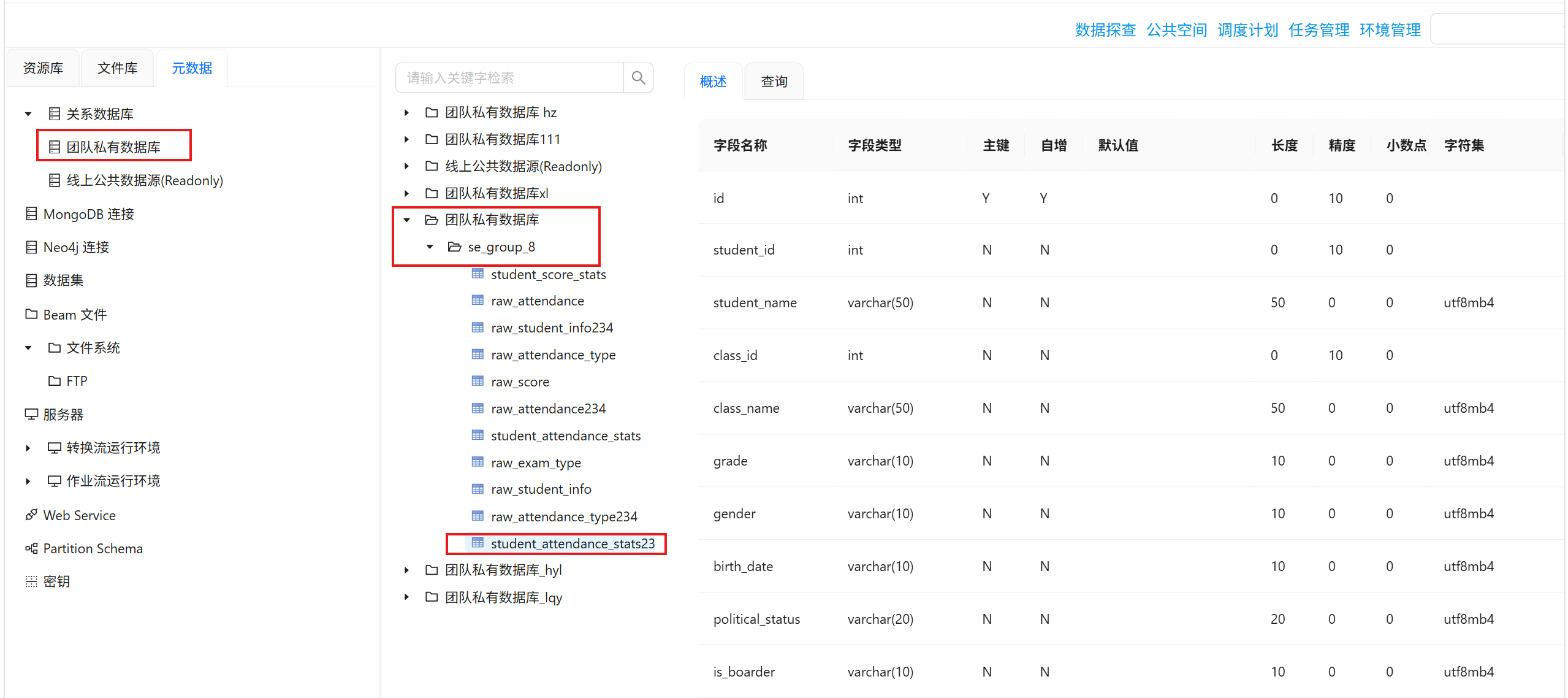

进入数据探查页面，展开“团队私有数据库”，查找到输出的目标表

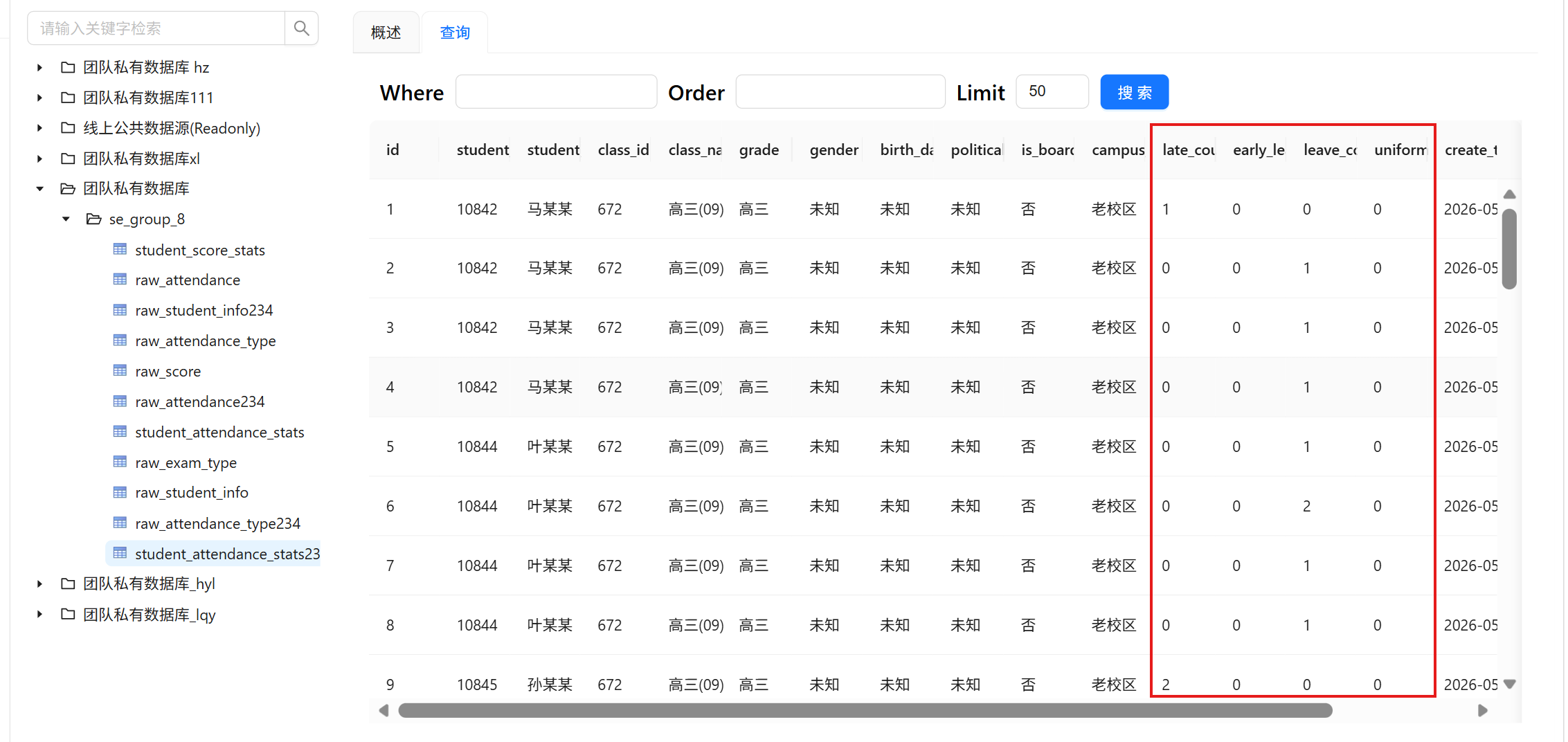

查看输出的数据库表数据是否符合预期

第二部分：学生用户画像——消费情况画像构建

一、数据与流程梳理

• 分析一：学生消费活跃度分层

项目	内容
所需数据表	se_group_8.raw_consumption（消费记录表）
分析目的	识别学生的消费活跃程度，发现是否有消费行为异常的学生
分析意义	了解学生整体消费习惯；为后续贫困生识别、消费行为干预提供基础；辅助校园商户经营决策

简短流程：

消费记录表（SQL提前聚合） → JavaScript计算月均消费次数 → 输出活跃度标签表

核心指标：

指标	计算方式
月均消费次数	总消费次数 ÷ 4
活跃度等级	月均≥30次→高活跃；15-29次→中活跃；5-14次→低活跃；<5次→不活跃

输出表：student_activity_labels

---

• 分析二：贫困生识别与津贴建议

项目	内容
所需数据表	se_group_8.student_activity_labels432（消费记录表）
分析目的	基于消费数据识别潜在贫困生，为资助政策提供数据参考
分析意义	辅助学生资助工作，使有限的资助资源更精准地分配给真正需要的学生；提供津贴金额的量化参考

简短流程：

消费记录表（SQL聚合处理） → JavaScript判断贫困等级+计算津贴 → 输出贫困分析表

判定标准：

贫困等级	学期总消费	建议津贴
特困	≤300元	800元/学期
困难	301-600元	500元/学期
中等偏低	601-1000元	300元/学期
重点关注	消费次数≤20次且金额≤500元	600元/学期

输出表：poverty_analysis432

---

• 分析三：消费时段偏好分析

项目	内容
所需数据表	se_group_8.raw_consumption（消费记录表）
分析目的	了解学生在不同时间段的消费分布和习惯
分析意义	优化食堂各时段备餐量；发现夜宵需求，调整营业时间；为校园商业布局提供数据支持

简短流程：

消费记录表（SQL提取小时） → JavaScript划分时段 → 分组聚合（按时段分组） → 输出时段汇总表

时段划分：

时段	时间范围
早餐	6:00-9:00
午餐	11:00-14:00
晚餐	17:00-20:00
夜宵	20:00-23:00

核心指标：

指标	含义
各时段消费次数	反映消费频率
各时段消费金额	反映消费总额
各时段平均消费	反映消费水平

输出表：consumption_time_period432

---

• 三个分析的关系

分析	核心问题
活跃度分层	谁消费活跃？谁不活跃？
贫困生识别	谁的消费情况看起来需要资助？给多少钱？
时段偏好	什么时候消费最多？为什么？

---

• 技术实现共性

共同点	说明
数据源	统一使用 se_group_8.raw_consumption和其衍生表格
核心操作	SQL聚合 + JavaScript计算+（分组聚合） + 表输出
金额处理	统一使用 ABS(mon_deal) 取绝对值

---

二、具体实现步骤

2.1 创建原始_消费记录表

新建一个转换流并命名为：“1_创建原始_消费记录表”，并拖拽一个 “执行一个SQL脚本”组件到画布中

创建消费记录表的具体SQL脚本如下：

CREATE TABLE IF NOT EXISTS `raw_consumption` (
    `id` bigint NOT NULL AUTO_INCREMENT COMMENT '自增ID',
    `deal_time` datetime DEFAULT NULL COMMENT '消费时间',
    `mon_deal` decimal(10,2) DEFAULT NULL COMMENT '消费金额（负数）',
    `bf_student_id` varchar(64) DEFAULT NULL COMMENT '学生ID',
    `acc_name` varchar(100) DEFAULT NULL COMMENT '学生姓名（已脱敏）',
    `per_sex` varchar(10) DEFAULT NULL COMMENT '学生性别',
    `create_time` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '入库时间',
    PRIMARY KEY (`id`),
    KEY `idx_student_id` (`bf_student_id`),
    KEY `idx_deal_time` (`deal_time`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='原始_学生消费记录表';

确认无误后点击执行，查看组件的动态和日志信息

2.2 导入原始消费记录数据

新建一个转换流并命名为：“1_导入原始消费记录数据”，并拖拽一个 “CSV文件输入”组件

双击该组件，进行如下图所示的配置

接着，拖拽一个 “表输出”组件，创建其和输入组件的连线，选择连线类型为 “主输出步骤”

到这一步，我们发现CSV文件中消费金额为负值，我们需要取绝对值处理再输出，所以，我们在两个组件间插入一个 “JavaScript代码”组件

JS脚本如下，将金额取绝对值处理；可以点击 “获取变量”查看字段是否正确

表输出的具体配置如下：

确认无误后，点击执行，查看转换流是否可以正确执行

2.3 创建消费活跃度表

参考 【2.1 创建原始_消费表】 实现步骤，通过 “执行一个SQL脚本” 创建消费活跃度表

这一步的建表SQL语句如下：

DROP TABLE student_activity_labels432;
CREATE TABLE IF NOT EXISTS student_activity_labels432 (
    id INT PRIMARY KEY AUTO_INCREMENT COMMENT '自增主键',
    student_id VARCHAR(50) NOT NULL COMMENT '学生ID',
    total_amount DECIMAL(10,2) DEFAULT 0 COMMENT '消费总金额',
    total_count INT DEFAULT 0 COMMENT '消费总次数',
    avg_amount DECIMAL(8,2) DEFAULT 0 COMMENT '平均消费金额',
    max_amount DECIMAL(8,2) DEFAULT 0 COMMENT '单笔最大消费',
    monthly_avg DECIMAL(8,2) DEFAULT 0 COMMENT '月均消费次数',
    activity_level VARCHAR(20) COMMENT '活跃度等级',
    create_time DATETIME DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
    INDEX idx_student (student_id),
    INDEX idx_level (activity_level)
) COMMENT='学生消费活跃度标签表';

2.4 创建学生消费活跃度分层标签

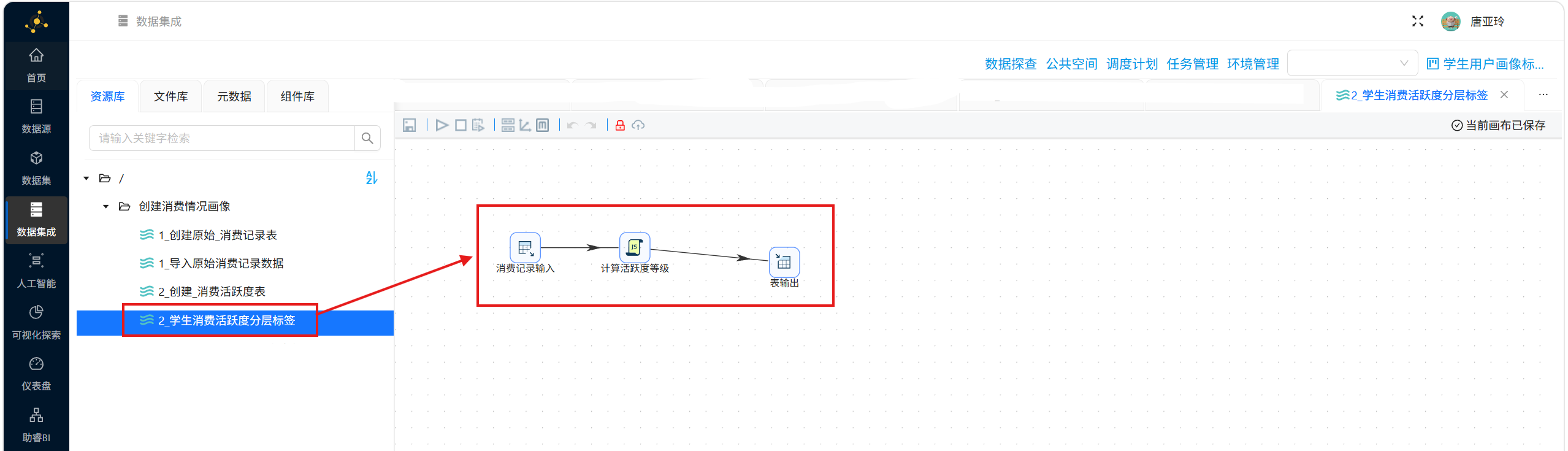

创建消费活跃度标签的完整转换流程图如下：

首先，新建一个转换流并命名为：“2_学生消费活跃度分层标签”，拖拽出下列组件

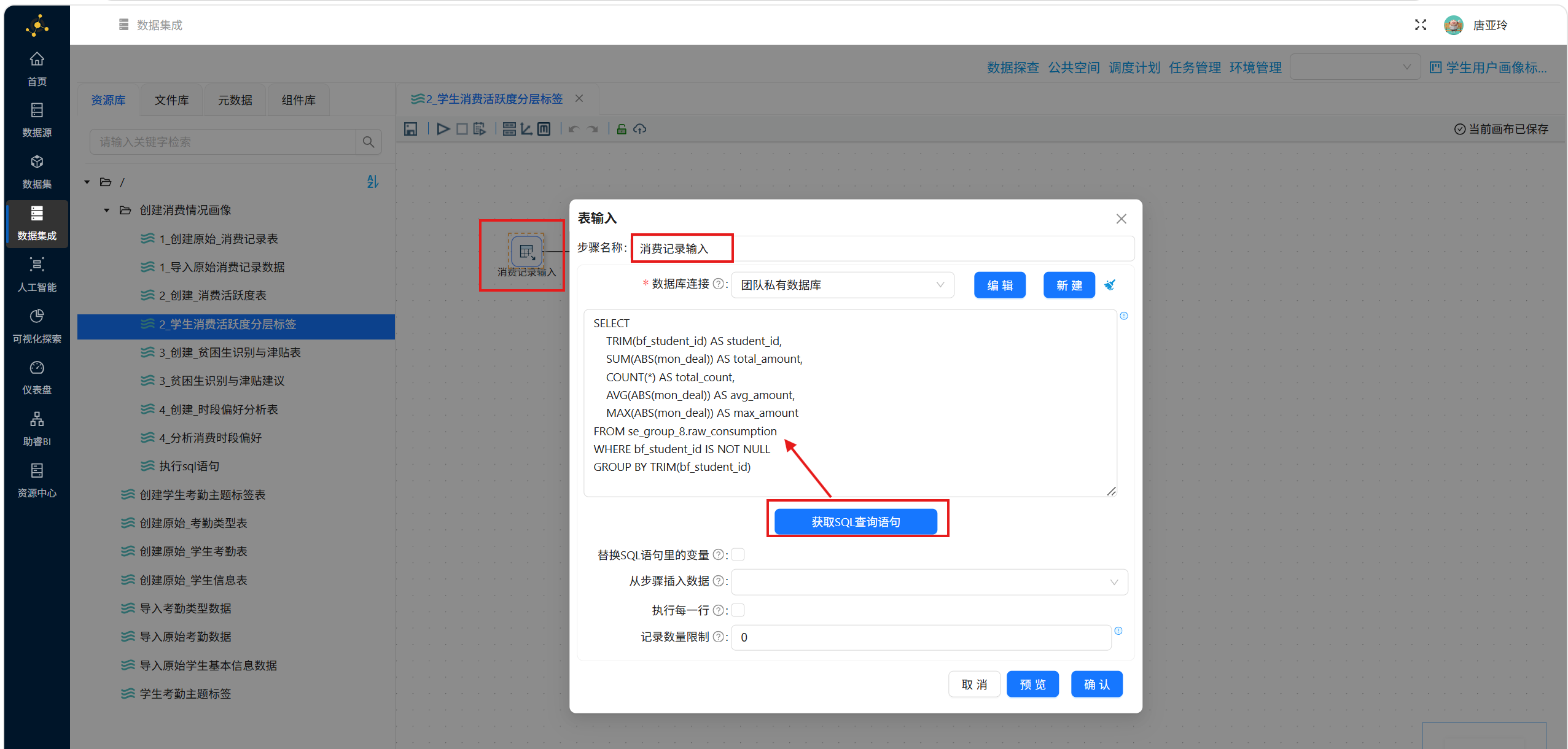

“表输入”组件的配置如下图：

“JavaScript代码” 组件的具体配置如下：

JS脚本如下：计算消费的活跃度等级

// 计算活跃度等级（假设一学期按4个月左右估算月均消费次数）
var monthly_avg = total_count / 4.5;
var activity_level = "";

if (monthly_avg >= 30) {
    activity_level = "高活跃";
} else if (monthly_avg >= 15) {
    activity_level = "中活跃";
} else if (monthly_avg >= 5) {
    activity_level = "低活跃";
} else {
    activity_level = "不活跃";
}

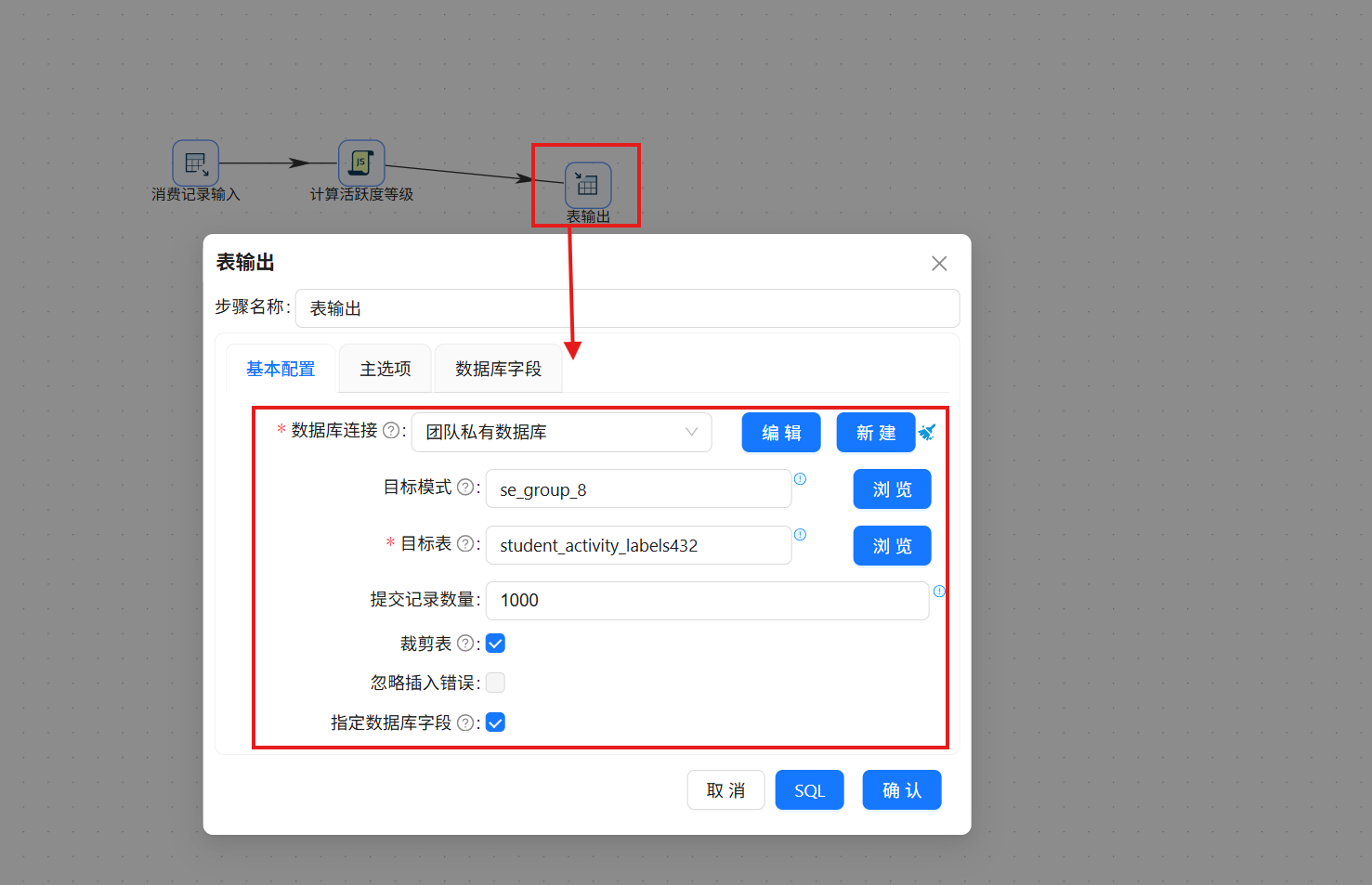

表输出的配置如下图，选择对应的输出表

切换到 “数据库字段”页面，在空白处右键点击 “获取字段”，查看字段间的映射关系是否正确

确认无误后，点击执行转换流，查看执行是否正确

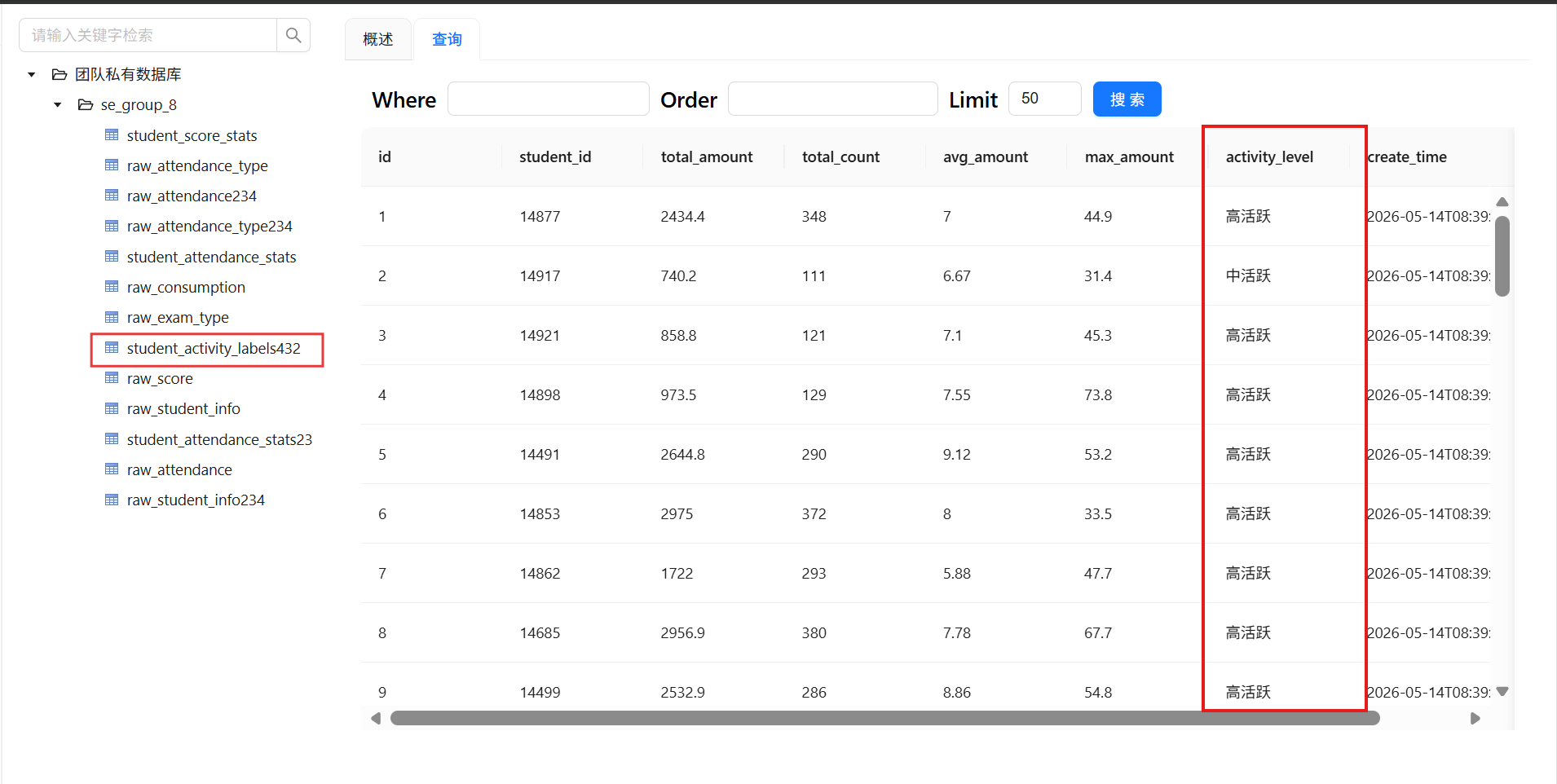

可以在【数据探查】查看表格数据，是否符合目标

2.5 创建贫困生识别与津贴表

参考 【2.1 创建原始_消费表】 实现步骤，通过 “执行一个SQL脚本” 创建贫困生识别与津贴表

拖拽 “执行一个SQL脚本” 组件，具体配置如下，创建表 poverty_analysis432

CREATE TABLE IF NOT EXISTS poverty_analysis432 (
    id INT PRIMARY KEY AUTO_INCREMENT COMMENT '自增主键',
    student_id VARCHAR(50) NOT NULL COMMENT '学生ID',
    total_amount DECIMAL(10,2) DEFAULT 0 COMMENT '学期总消费金额',
    total_count INT DEFAULT 0 COMMENT '学期消费次数',
    avg_amount DECIMAL(8,2) DEFAULT 0 COMMENT '平均每笔消费',
    max_amount DECIMAL(8,2) DEFAULT 0 COMMENT '单笔最大消费',
    monthly_avg_count DECIMAL(8,2) DEFAULT 0 COMMENT '月均消费次数',
    poverty_level VARCHAR(20) COMMENT '贫困等级',
    subsidy_amount INT DEFAULT 0 COMMENT '建议津贴金额(元/学期)',
    create_time DATETIME DEFAULT CURRENT_TIMESTAMP,
    INDEX idx_student (student_id),
    INDEX idx_poverty (poverty_level)
);

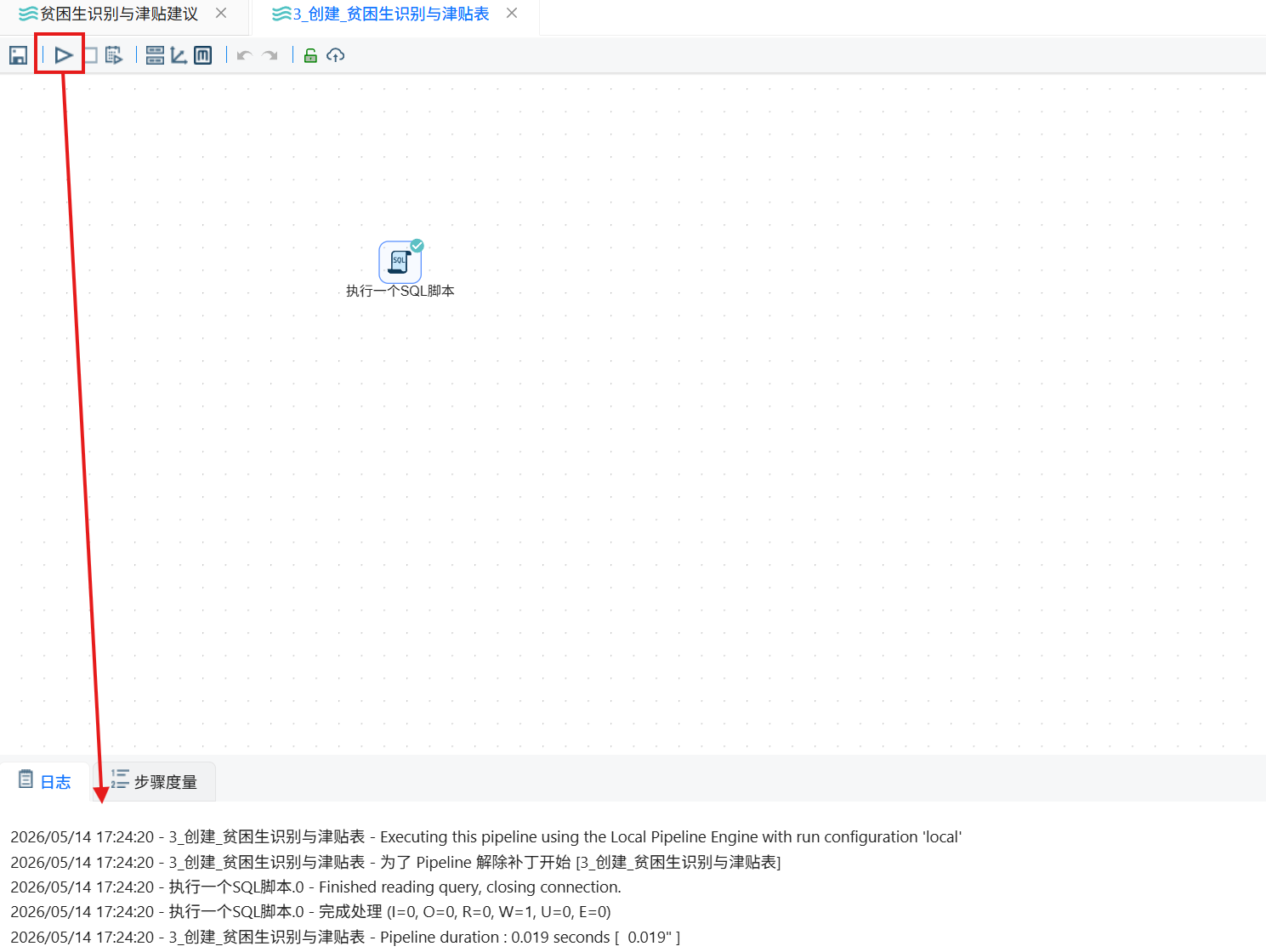

点击执行转换流，查看执行结果，无误则继续下一节

2.6 创建 贫困生识别与津贴建议 分析

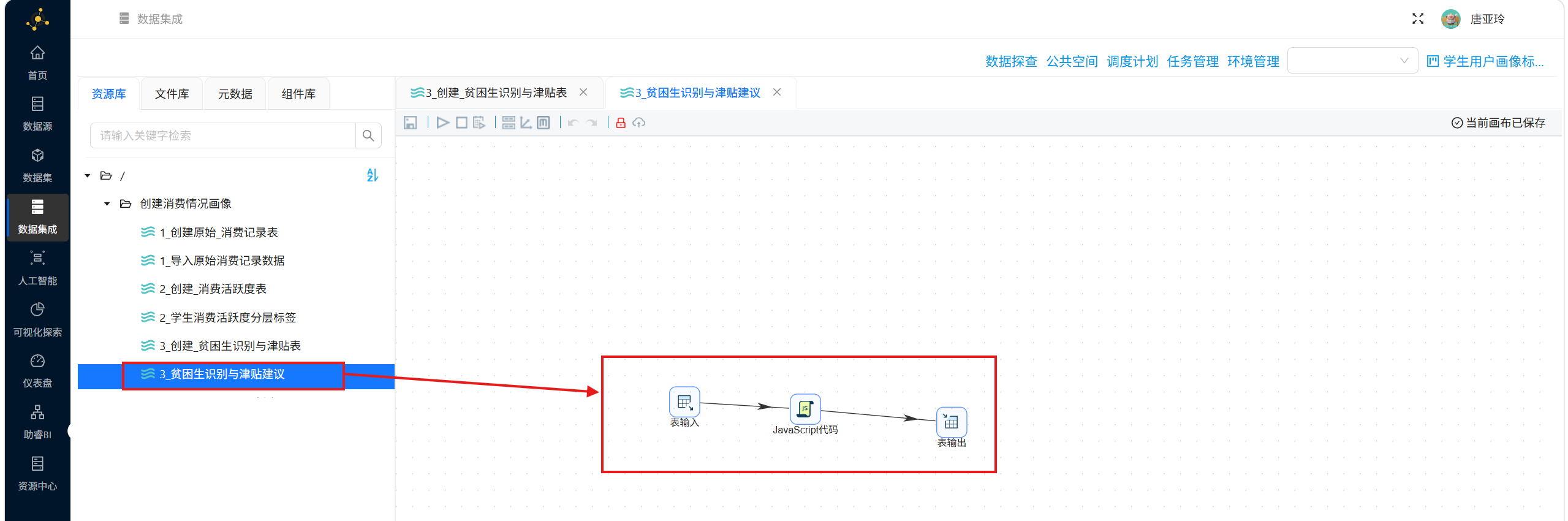

新建一个转换流并命名为：“贫困生识别与津贴建议”，拖拽出下列组件，构建流程图

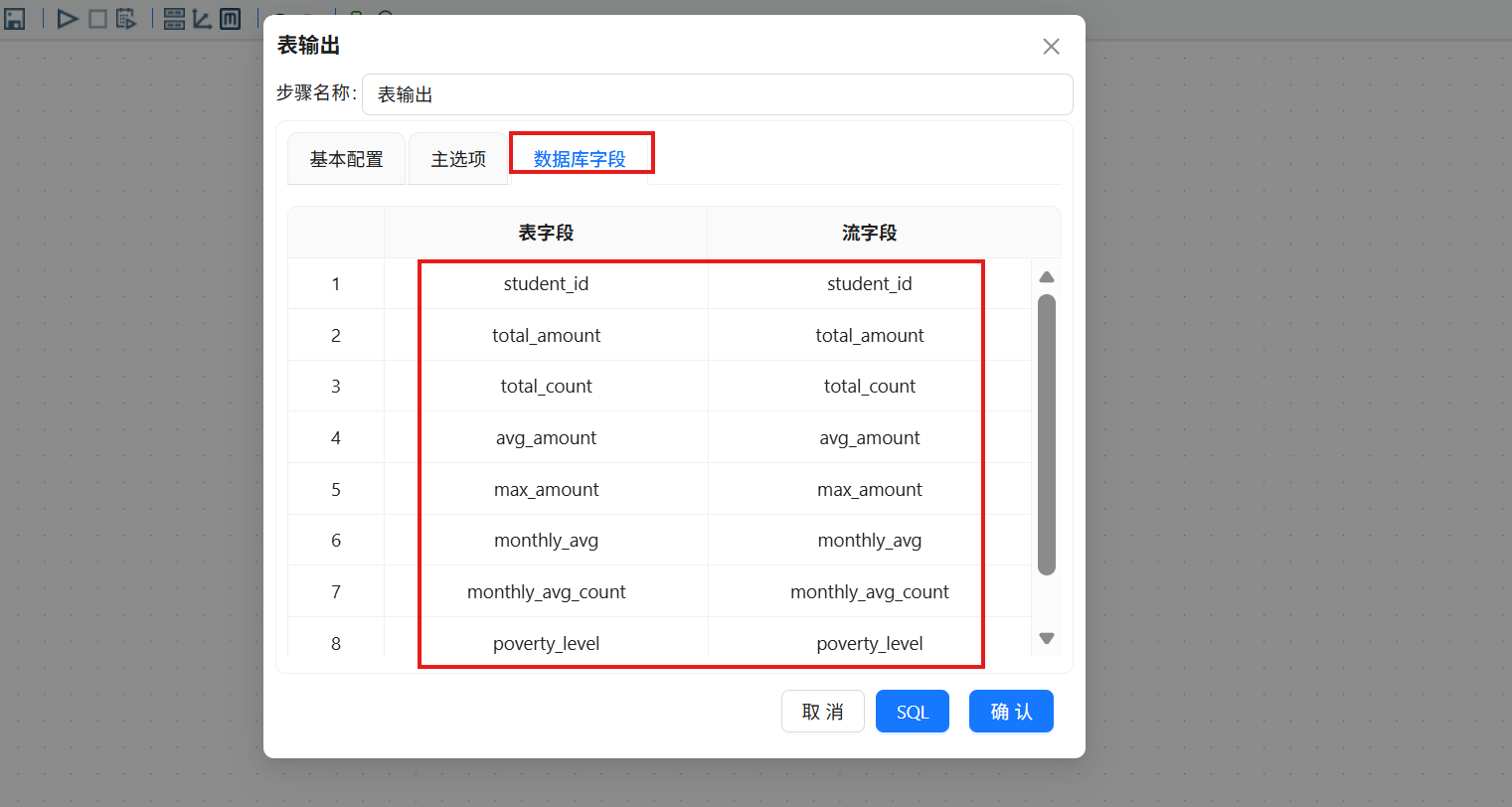

表输入、JavaScript代码、表输出组件的具体配置如下所示：

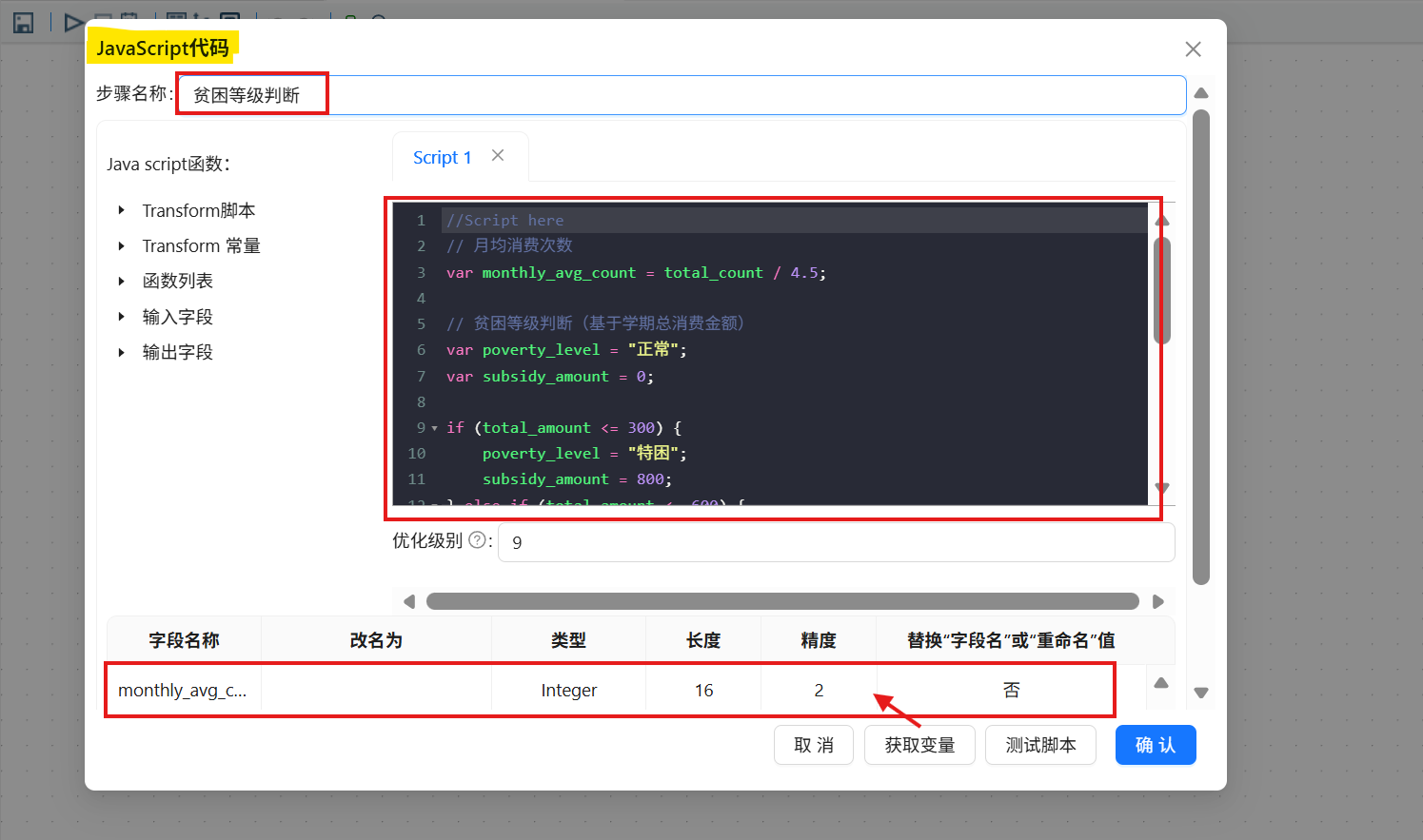

JS逻辑代码如下，可以根据学期总消费判断贫困等级

//Script here
// 月均消费次数
var monthly_avg_count = total_count / 4.5;

// 贫困等级判断（基于学期总消费金额）
var poverty_level = "正常";
var subsidy_amount = 0;

if (total_amount <= 300) {
    poverty_level = "特困";
    subsidy_amount = 800;
} else if (total_amount <= 600) {
    poverty_level = "困难";
    subsidy_amount = 500;
} else if (total_amount <= 1000) {
    poverty_level = "中等偏低";
    subsidy_amount = 300;
}

// 结合消费次数校验
if (total_count <= 20 && total_amount <= 500) {
    poverty_level = "重点关注";
    subsidy_amount = 600;
}

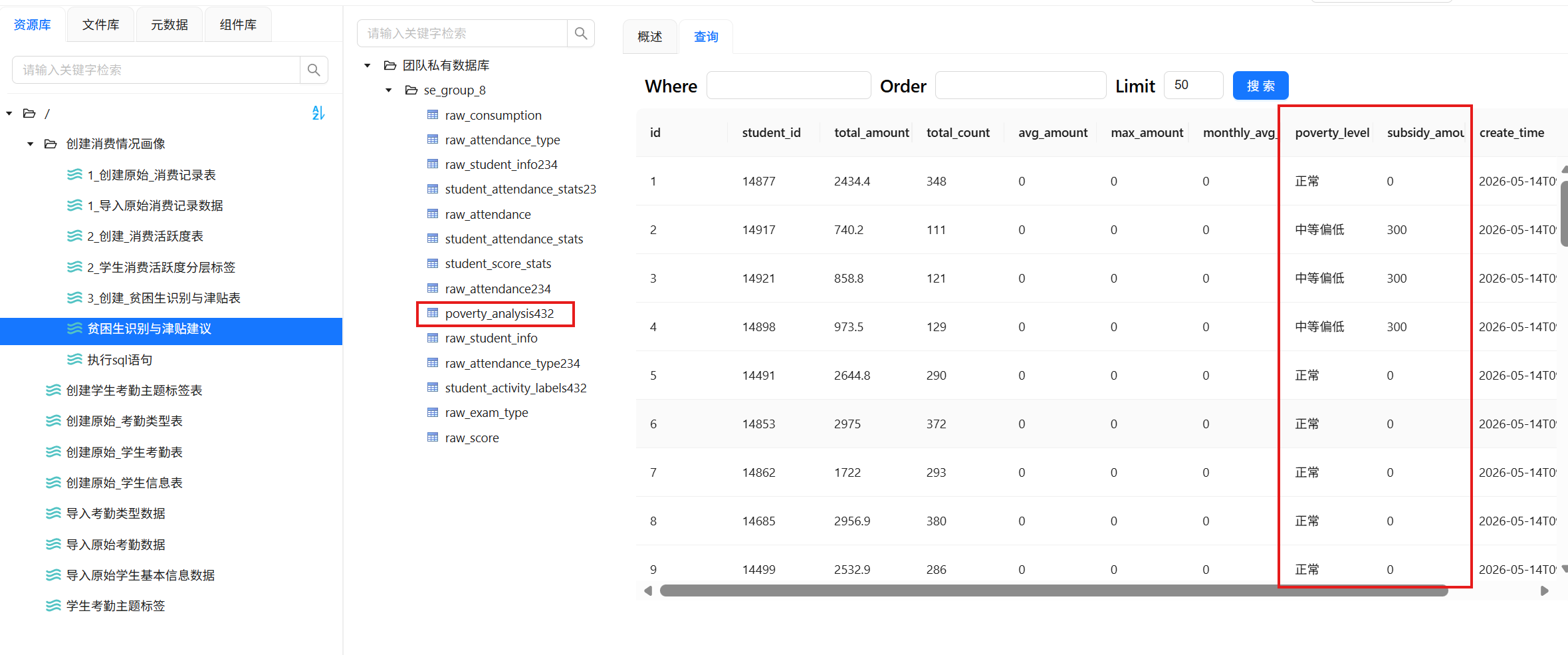

参照完成上述配置后就可以点击执行转换流了，查看【数据探查】中的表格数据

2.7 创建时段偏好分析表

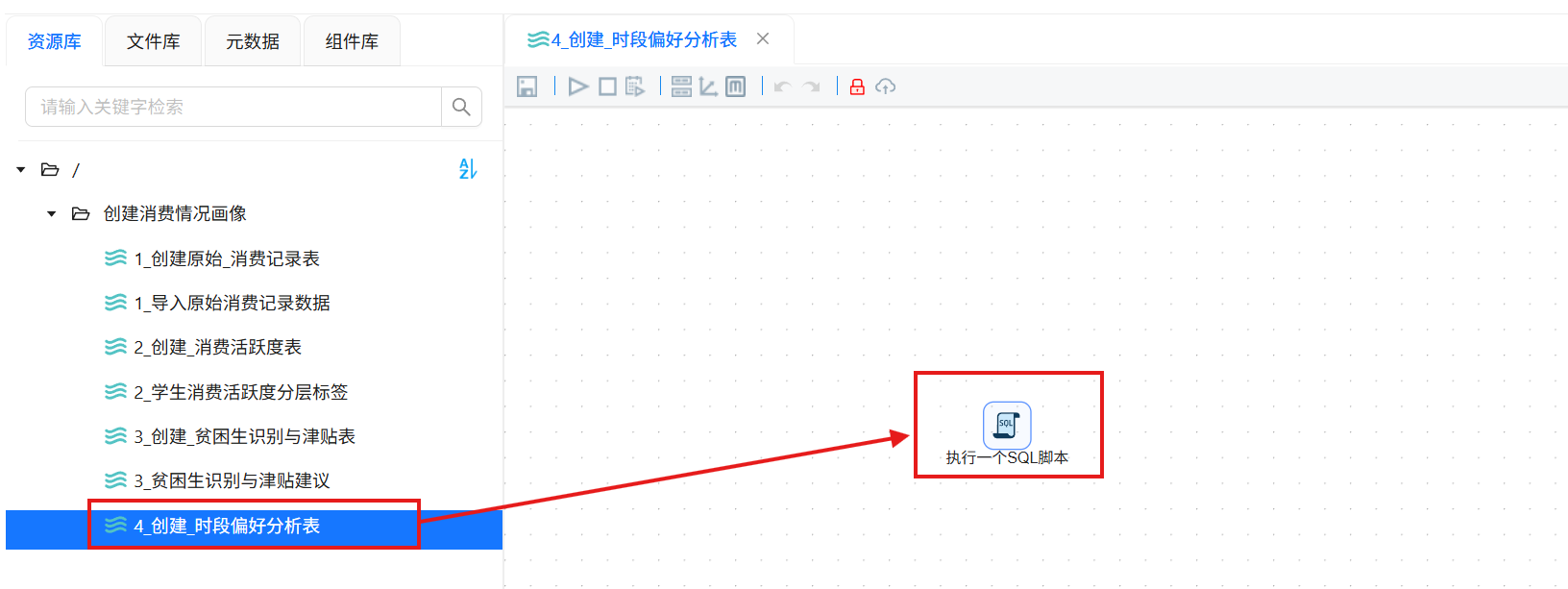

参考 【2.1 创建原始_消费表】 实现步骤，通过 “执行一个SQL脚本” 创建 时段偏好分析表

SQL建表如下：

CREATE TABLE IF NOT EXISTS consumption_time_period432(
    time_period VARCHAR(20) NOT NULL COMMENT '时段',
    deal_count INT DEFAULT 0 COMMENT '消费次数',
    total_amount DECIMAL(12,2) DEFAULT 0 COMMENT '消费总额',
    avg_amount DECIMAL(8,2) DEFAULT 0 COMMENT '平均每笔消费',
    max_amount DECIMAL(8,2) DEFAULT 0 COMMENT '单笔最大消费',
    create_time DATETIME DEFAULT CURRENT_TIMESTAMP,
    INDEX idx_period (time_period)
) COMMENT='消费时段偏好表';

完成上边操作，点击执行转换流完成表格的创建

2.7 分析消费时段偏好

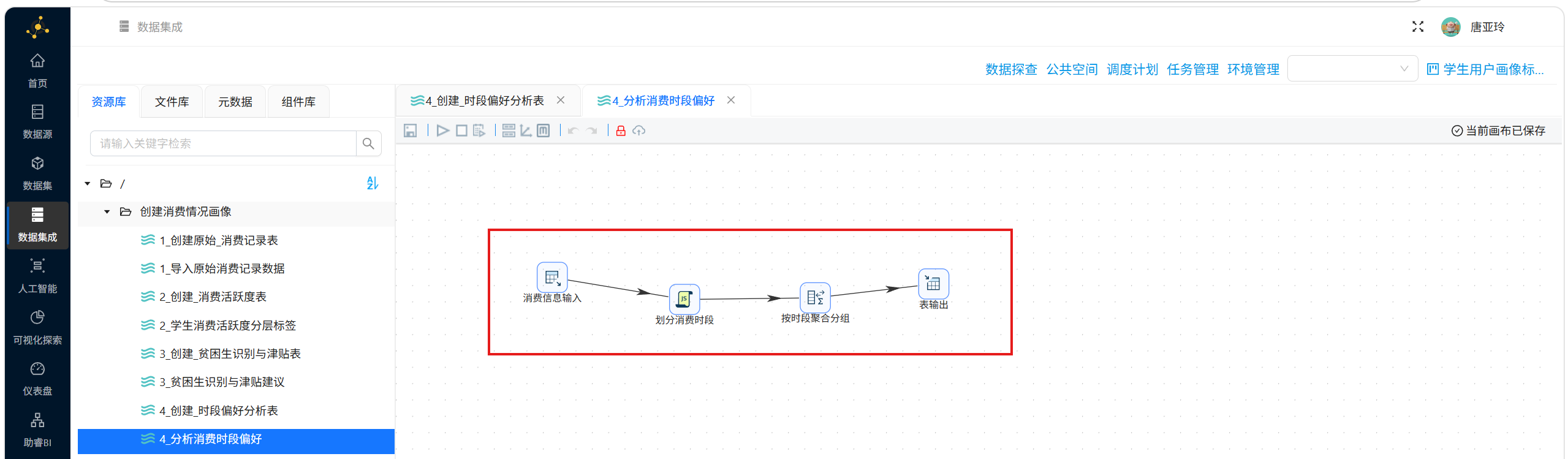

新建转换流并命名为：“分析消费时段偏好”，完整的转换流程图所需组件如下图所示：

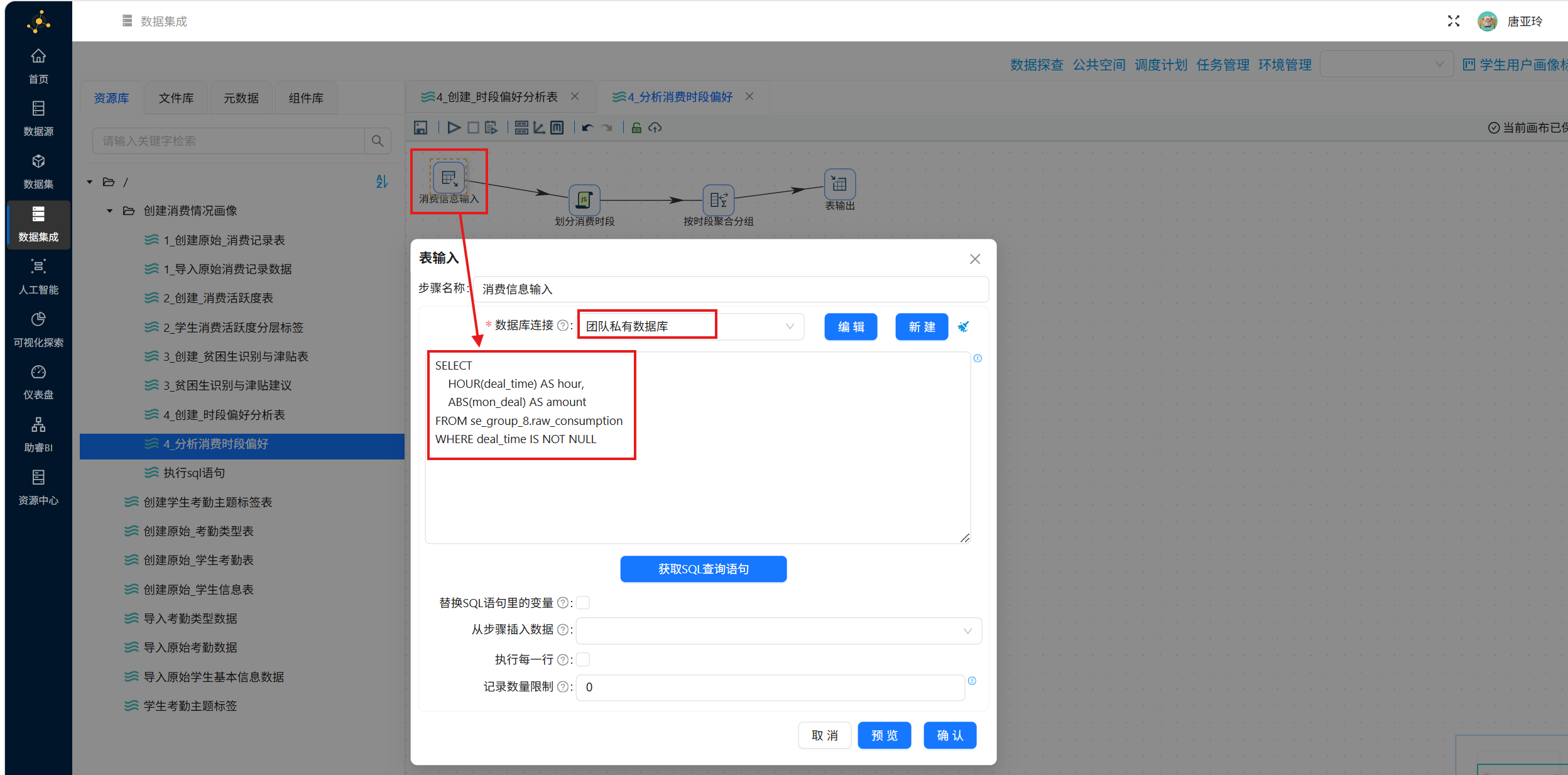

首先，双击 “表输入”组件，配置步骤名称、数据库连接，获取或编写实现自己需求的SQL语句，这一步，我们只需要源表中的两个字段，并根据数据类型调整

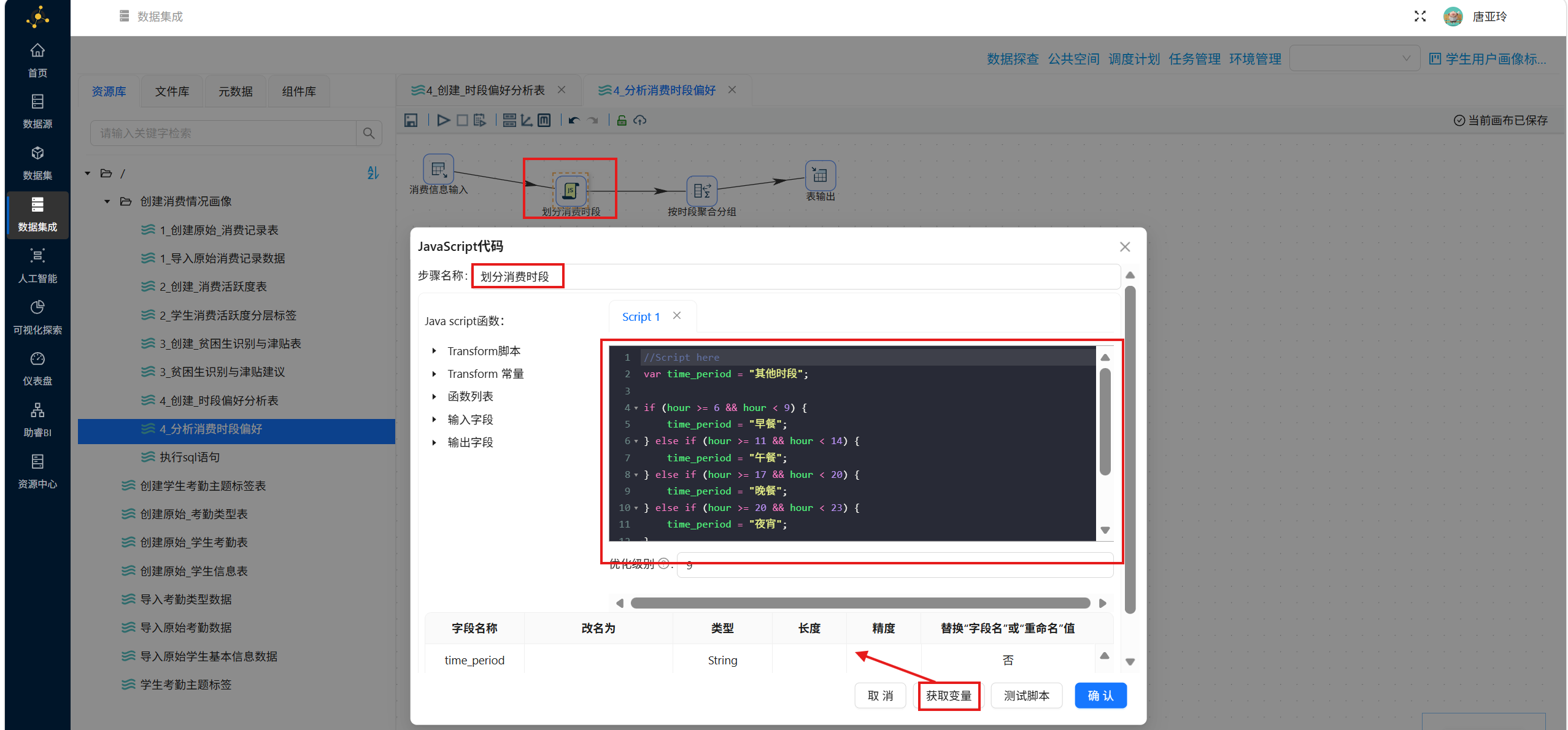

接着配置 “JavaScript代码”组件，配置步骤名称和业务逻辑代码，可以点击 “获取变量”查看字段信息是否正确

不确定输出数据是否正确时，可以点击 “测试脚本”预览数据和查看日志

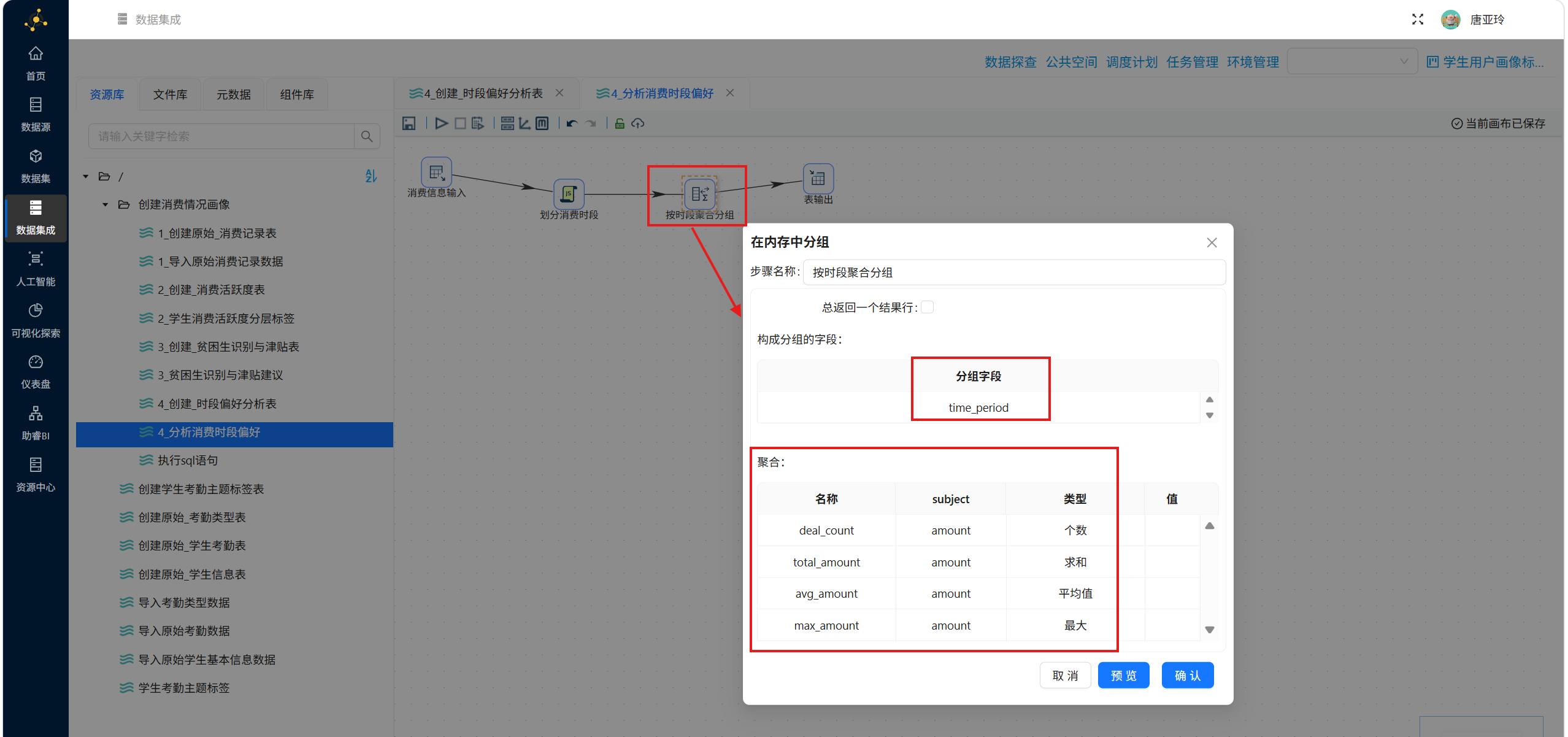

然后配置 “在内存中分组” 组件，选择 “分组字段” 为 time_period，“聚合字段”为所需的聚合类型

注意：在助睿ETL平台中，“分组” 组件只能处理无序数据中一列一列的数据，最多处理连续的2列，要实现全数据的聚合需要先使用 “排序记录”，对数据进行排序后再分组；或改用我们使用的 “在内存中分组”，无需排序，即可实现分组聚合！！！

配置 “表输出” 组件

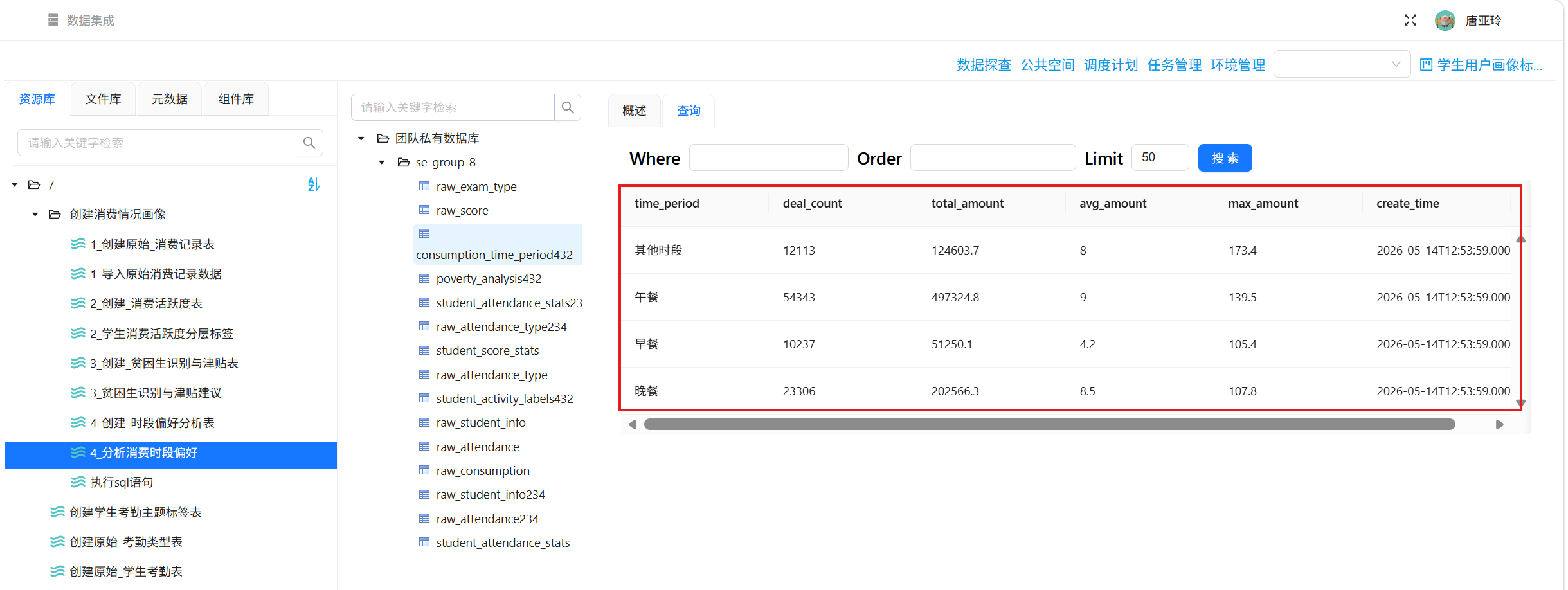

到【数据探查】板块，查看数据

至此，我们就完成了学生画像中的学生消费情况3个板块的标签创建🎇🎇🎇

【拓展分析】

       针对我们所获得标签表，可进一步对其进行分析，下边列出的一些可拓展的分析方向给大家作为参考：

一、考勤标签分析

分析角度	说明	所需字段
迟到高发时段	早自习/第一节课/下午第一节迟到对比	考勤时间、迟到次数
请假类型分布	病假/事假/其他请假类型占比	请假类型、请假次数
异常学生排行	迟到/早退次数最多的TOP20学生	学生ID、各类异常次数
班级考勤对比	各班级平均迟到率、请假率对比	班级ID、班级名称、各类异常次数
考勤与学期关系	开学初/期中/期末考勤变化趋势	学期、考勤日期、异常类型
校服违规高发班级	哪些班级校服违规最频繁	班级名称、校服违规次数

---

二、消费活跃度分层

分析角度	说明	所需字段
活跃度分布	高/中/低/不活跃学生占比	活跃度等级、学生ID
各年级活跃度对比	高一/高二/高三活跃度差异	年级、活跃度等级
高活跃群体特征	高活跃学生的平均消费金额、次数	总金额、总次数、活跃度等级
不活跃群体规模	不活跃学生占比及消费特征	活跃度等级、总金额、总次数
活跃度与性别关系	男女活跃度差异	性别、活跃度等级

---

三、贫困生识别与津贴建议

分析角度	说明	所需字段
贫困等级分布	特困/困难/中等偏低/正常占比	贫困等级、学生ID
各年级贫困比例	高一/高二/高三贫困生分布	年级、贫困等级
津贴总额估算	按等级计算所需总津贴金额	贫困等级、建议津贴
重点关注学生	消费次数极少+金额极低的学生	总消费金额、总次数
贫困生消费特征	月均消费、单笔平均消费等	月均消费次数、平均消费金额

---

四、消费时段偏好

分析角度	说明	所需字段
各时段消费占比	早/午/晚/夜宵消费次数与金额占比	时段、消费次数、消费金额
高峰期识别	哪个时段消费最集中	时段、消费次数
夜宵需求评估	夜宵时段消费规模及变化趋势	时段、消费金额
早餐提升空间	早餐时段消费占比高/低的原因分析	时段、消费次数
时段与金额关系	哪个时段单笔消费最高	时段、平均消费金额

---

五、跨板块关联分析

分析角度	说明	涉及板块
消费与考勤关系	高消费学生考勤是否更好？	考勤 + 消费
贫困生考勤表现	贫困生迟到/请假率是否更高？	考勤 + 贫困生
活跃度与异常考勤	高活跃学生迟到是否更少？	考勤 + 活跃度
时段偏好与考勤	吃早餐的学生迟到率更低？	考勤 + 时段偏好

=================================================================

第三部分：问题与解决、实验总结

实验过程中，我所遇到的问题大致如下，大家可以参考参考，避免踩坑。

1. 考勤主题标签构建

序号	问题阶段	问题描述	原因分析	解决方式
1	数据导入	CSV导入时字段类型转换错误	leave_school字段为字符串，目标表定义为整数	修改字段类型改为String
2	数据导入	考勤类型表导入失败，提示Unknown column	表输出步骤字段映射不正确	检查并修正字段映射关系
3	数据导入	CSV文件预览为空或数据错位	列分隔符配置错误（误用“\n”充当制表符）	列分隔符改为点击按钮插入制表符（TAB）
4	数据导入	CSV整行数据被读成一个字段	列分隔符未正确设置	手动配置字段，不依赖"获取字段"功能
5	数据导入	表输出报错"未指定数据库连接"	表输出步骤数据库连接未选择	在表输出配置中选择正确的数据库连接
6	Pipeline执行	排序步骤大量磁盘溢出日志	数据量大，内存不足触发磁盘溢出	正常行为，不影响业务逻辑
7	数据关联	记录集连接后数据不匹配	两张表的连接字段映射错误	确保连接字段对应正确（如A→B）
8	JavaScript脚本	标签计算结果全为0	记录集连接组件配置错误，导致考勤类型表为空，无法获取考勤名称	先成功导入考勤类型数据

2. 消费情况画像构建

序号	组件步骤	问题描述	原因分析	解决方式
1	表输入	SQL中使用了错误函数名(ABS)mon_deal	语法错误，函数应写为ABS(mon_deal)	修改SQL为ABS(mon_deal) AS amount
2	表输入	时间字段解析结果为NaN	deal_time格式2018/07/01 06:32:5不能被new Date()正确解析	改用SQL的HOUR()函数直接提取小时，或手动解析时间字符串
3	分组	相同学生ID未能合并聚合	助睿ETL中普通“分组”组件只能处理无序数据中一列一列的数据，最多处理连续2列	使用“在内存中分组”组件替代普通“分组”组件，无需排序即可实现完整分组聚合
4	分组	按时段分组后相同时段有多行（如早餐出现2次）	使用了普通“分组”组件，无法正确聚合全量数据	改用“在内存中分组”组件，确保按time_period正确聚合
5	JavaScript	输出字段在目标表中不存在	JavaScript输出字段名与建表语句字段名不一致	统一字段命名（如monthly_avg或monthly_avg_count）
6	表输出	写入失败提示Unknown column 'xxx'	表输出的字段映射不正确，流字段与表字段不匹配	删除表输出步骤重新添加，点击“获取字段”重新映射
7	分组	分组后数据量异常（96,006条聚合为44,486条而非2条）	分组字段包含了student_id而非仅gender	分组字段只保留gender，student_count作为聚合字段
8	表输入	预览数据正确但写入后金额仍为负数	分组聚合中引用了原始字段而非取绝对值后的字段	在SQL中使用ABS(mon_deal)，确保聚合使用处理后的字段
9	JavaScript	消费时段判断逻辑不生效	时段判断条件中的时间范围有重叠或遗漏	检查并修正if条件，确保各时段区间不重叠且覆盖完整
10	表输出	连续错误后表输出步骤配置混乱	多次修改字段映射导致不一致	删除表输出步骤，重新添加并重新配置

---

3.1 实验核心经验总结

3.1.1 数据导入阶段

关键点	说明
列分隔符配置	CSV文件使用制表符分隔时，需点击按钮插入制表符（TAB），不能用\t或\n替代
字段映射	表输出步骤必须检查并修正字段映射关系，确保流字段与表字段对应
数据库连接	每个表输出步骤需单独选择正确的数据库连接
类型匹配	源数据字段类型需与目标表定义一致，否则需修改表结构或转换类型
手动配置字段	CSV导入时，不依赖"获取字段"功能，手动配置字段更可靠

3.1.2 数据关联与处理阶段

关键点	说明
连接字段映射	记录集连接时，确保两张表的连接字段对应正确（如A表字段→B表字段）
数据清洗前置	在SQL中使用TRIM()去除空格、ABS()取绝对值、HOUR()提取时间，确保数据规范
金额处理	消费金额原始值为负数，需用ABS()取绝对值后再进行聚合计算

3.1.3 组件使用阶段

关键点	说明
分组组件选择	普通“分组”组件只能处理连续2列的无序数据；全量分组聚合应使用“在内存中分组”组件，无需排序即可实现完整聚合
分组字段配置	分组字段只保留需要聚合的维度字段（如gender），计数类指标（如student_count）应作为聚合字段而非分组字段
时间解析	时间格式特殊时（如2018/07/01 06:32:5），改用SQL的HOUR()函数直接提取小时，避免JavaScript解析错误
SQL语法	函数使用需正确：ABS(mon_deal)而非(ABS)mon_deal

3.1.4 JavaScript脚本阶段

关键点	说明
输出字段声明	JavaScript输出字段名需与建表语句字段名完全一致（如monthly_avg与monthly_avg_count不能混用）
字段透传	不需要修改的字段直接透传，避免数据丢失
条件逻辑	时段判断等条件需确保各区间不重叠且覆盖完整

3.1.5 调试与修复阶段

关键点	说明
映射重建	表输出字段映射出错时，删除步骤重新添加并点击“获取字段”重新映射最可靠
分段验证	在每个关键步骤（表输入、分组、JavaScript）右键预览，确认数据正确后再继续
日志定位	错误日志中的Unknown column、couldn't be found等提示，直接指明字段名不匹配问题

3.1.6 通用原则

原则	说明
先清洗后聚合	在SQL或JavaScript中完成数据清洗（去空格、取绝对值、提取时间），再进行分组聚合
命名统一	同一字段在所有组件中使用相同命名，避免monthly_avg与monthly_avg_count混用
组件选型	根据数据量和处理需求选择合适组件：全量聚合用“在内存中分组”，有序处理可用普通“分组”
配置一致	表输出步骤的字段映射需与目标表结构完全一致，不一致时删除重建

3.2 实验总结与平台评价

1）通过本次实验，我们加深了助睿ETL平台的基本操作方法，具体包括：

• 基础操作：创建团队、创建项目、同步数据源、新建转换流、添加和配置组件、构建完整的转换流程图、执行转换及查看结果。

• 核心组件掌握：掌握了表输入、CSV文件输入、记录集连接、字段选择、排序记录、分组聚合、JavaScript脚本、表输出等组件的配置方法。

• 数据处理能力：理解了数据处理在实际业务场景下的应用，以及如何通过构建转换流实现数据处理需求。本次实验中，我们用到了以下关键技术：

  多表连接：通过左外连接将考勤记录表与考勤类型表关联，获取考勤名称

• 条件判断：使用JavaScript组件提取迟到、早退、请假、校服违规等异常考勤记录分组聚合：按学生ID统计各类异常次数

• 数据清洗：通过字段选择去除冗余字段，通过替换NULL值处理空数据

2）相较于传统的编写SQL脚本实现数据处理，助睿平台的零代码操作界面具有以下优势：

• 清晰直观：整体数据流向以及实现步骤都非常直观，通过拖拽组件和连线即可构建完整的数据处理流程。

• 便于调试：可以快速定位问题步骤，通过查看日志和中间结果进行分段调试。

• 组件丰富：内置了排序、连接、分组、脚本等多种处理组件，满足复杂的数据处理需求。

• 降低门槛：图形化界面降低了数据开发的学习成本，使业务人员也能参与数据处理流程的构建。

当然，平台也存在一些可以改进的地方，例如CSV文件预览功能在特定情况下不太稳定、组件使用差异没有明显提示、转换流保存后仍会出现被清空的现象等。但整体而言，助睿ETL平台是一款高效、易用的数据集成工具，能够有效支撑数据清洗、转换和加载等ETL任务。
