可视化设计器

引言

本文件面向“可视化设计器”的使用者与扩展开发者，系统性阐述设计器框架的整体架构、组件系统设计理念、交互机制实现原理，并深入说明状态管理策略、扩展开发机制、物料系统的集成方式。文档同时覆盖拖拽式设计的技术实现、选中与编辑功能、属性设置面板等关键能力；并提供组件开发指南、自定义组件创建方法、设计器扩展的最佳实践，以及与渲染器的协作机制与数据同步策略。为保证可追溯性，文中所有技术细节均以仓库中的实际源码与文档为依据。

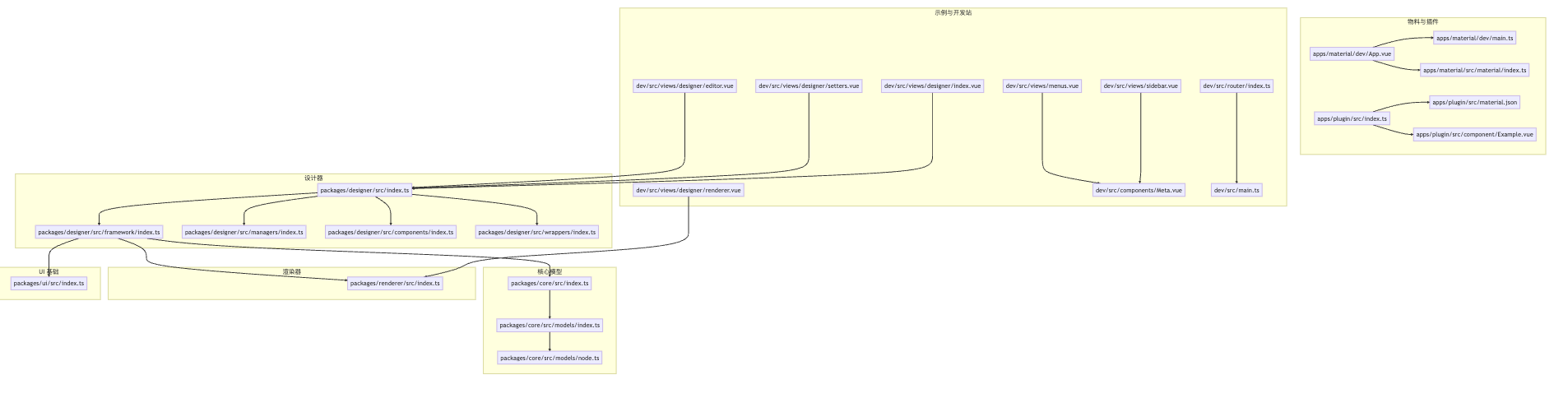

项目结构

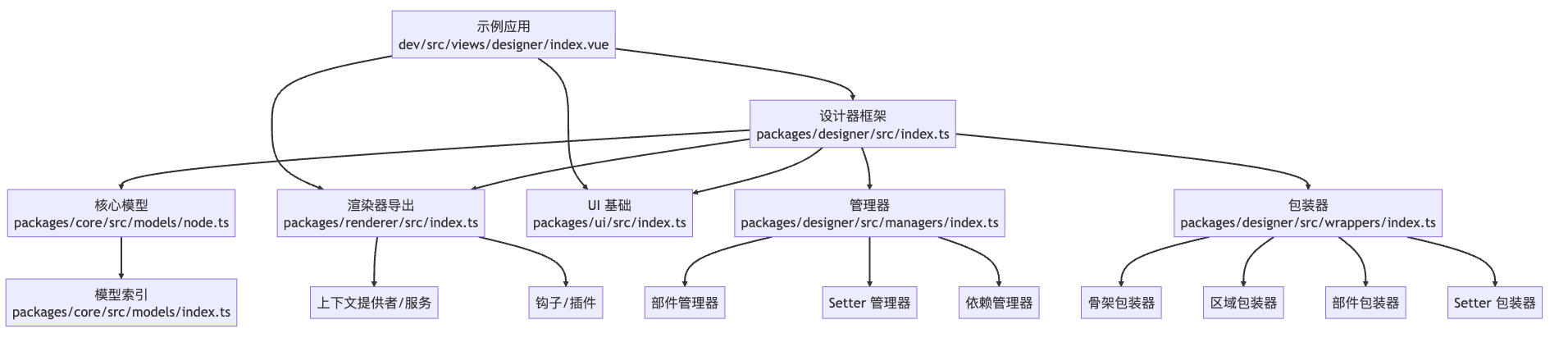

该仓库采用多包（monorepo）组织方式，围绕“设计器”“核心模型”“渲染器”“UI 基础库”“物料与插件”“示例应用与开发站”等维度进行模块化拆分。核心关系如下：

设计器包：提供设计器框架导出、组件、管理器、包装器等能力入口
核心包：提供项目/区块/节点/属性/事件/指令等模型与协议
渲染器包：提供渲染服务、上下文提供者、钩子与插件体系
UI 包：提供通用 UI 组件与适配层
物料与插件：提供物料描述与组件示例
示例与开发站：提供设计器示例页面、菜单侧边栏、元信息配置等

核心组件

设计器框架导出：统一从设计器入口导出版本号、常量、组件、框架、管理器、包装器与工具函数，便于上层应用按需引入与扩展。
核心模型：提供节点模型 NodeModel 及其属性、事件、指令、插槽、可见性、锁定、父子关系、移动与销毁等完整能力，支撑拖拽、层级变更、属性编辑等核心交互。
渲染器导出：提供渲染上下文、服务、钩子与插件体系，作为设计器与渲染器协作的桥梁。
UI 基础：提供通用 UI 组件与适配层，服务于设计器与物料组件的统一风格与行为。
管理器与包装器：管理器负责部件、Setter、依赖等扩展机制；包装器负责骨架、区域、部件、Setter 的封装与桥接。

架构总览

设计器与渲染器通过“模型驱动 + 上下文提供者 + 插件体系”协同工作：

设计器侧：维护项目/区块/节点树，提供拖拽、选中、编辑、属性设置、历史回退等能力；通过管理器与包装器扩展部件与 Setter。
核心模型侧：以 NodeModel 为核心，抽象节点的属性、事件、指令、插槽、可见性、锁定、层级关系与序列化 DSL。
渲染器侧：基于上下文提供者与服务，将模型转换为具体平台（Web/H5/UniApp）的渲染结果，并支持插件扩展。
UI 侧：提供统一的 UI 组件与适配层，确保设计器与物料组件风格一致。
物料与插件：通过物料描述与组件示例，快速接入新部件；通过插件机制扩展设计器能力。

详细组件分析

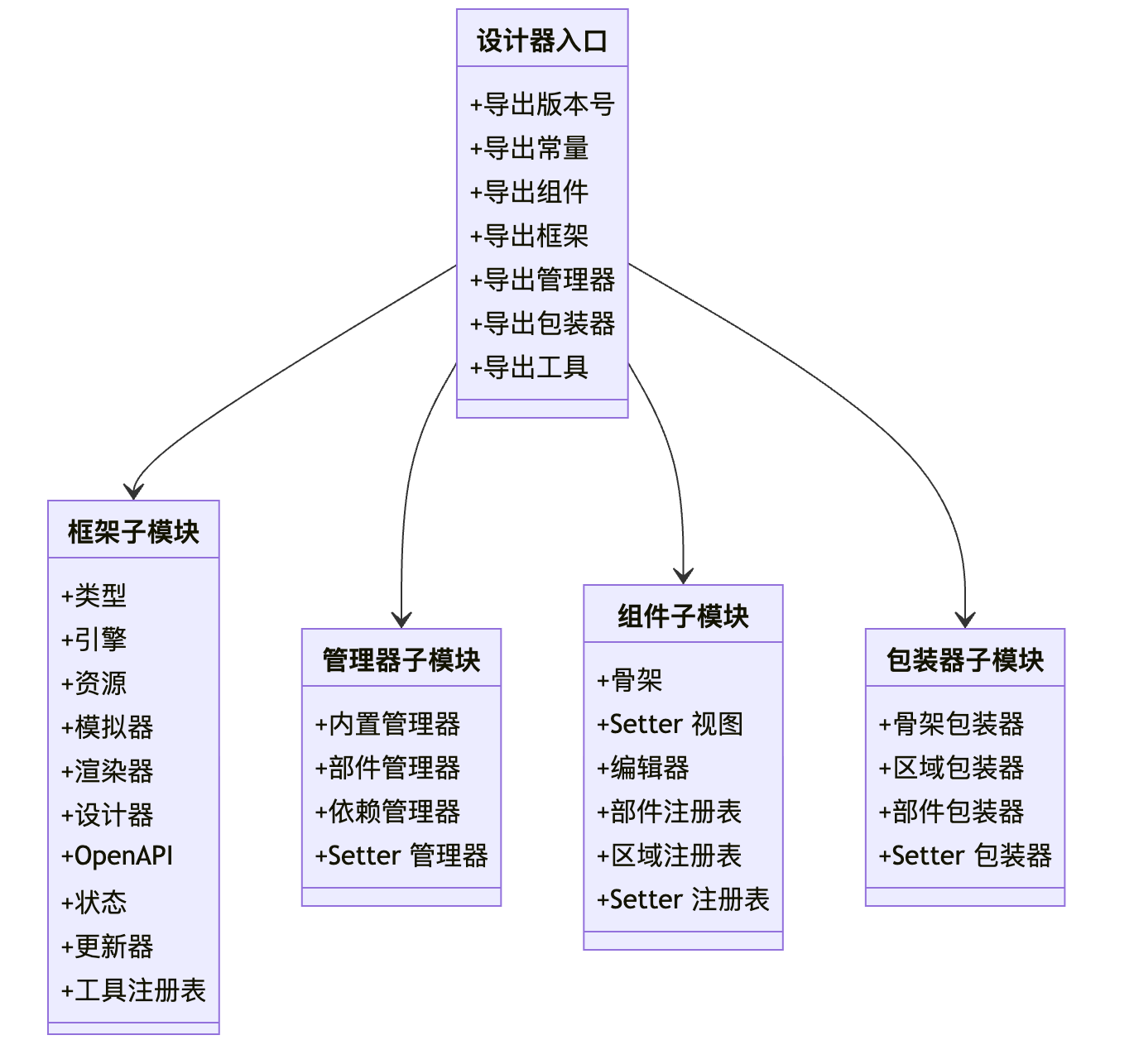

设计器框架与导出体系

入口导出：统一导出版本号、常量、组件、框架、管理器、包装器与工具函数，便于上层应用按需引入。
框架子模块：类型、引擎、资源、模拟器、渲染器、设计器、OpenAPI、状态、更新器、工具注册表等，形成完整的设计器运行时。
管理器子模块：内置管理器、部件管理器、依赖管理器、Setter 管理器，支撑扩展与配置。
组件子模块：骨架、Setter 视图、编辑器、部件/区域/Setter 注册表等，构成设计器 UI 基础。
包装器子模块：骨架、区域、部件、Setter 的封装，桥接核心模型与 UI 展示。

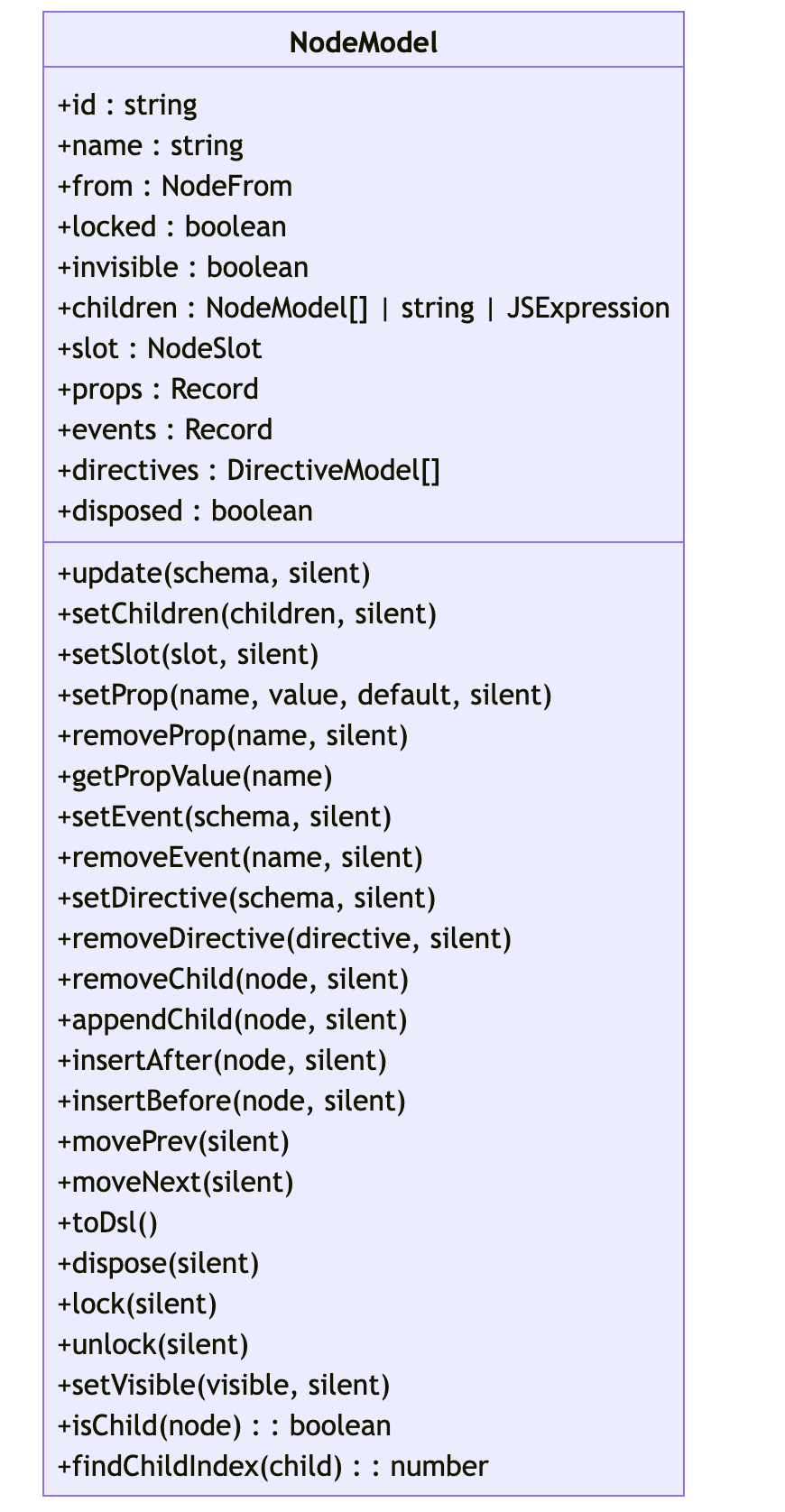

核心模型：节点模型 NodeModel

职责：抽象页面/区块/组件的节点，提供属性、事件、指令、插槽、可见性、锁定、层级关系、序列化 DSL 等能力。
关键能力：
- 更新与变更通知：支持静默更新与事件广播，保证设计器状态一致性。
- 属性管理：新增/更新/删除属性，支持表达式与函数值。
- 事件与指令：新增/更新/删除事件与指令，支持序列化。
- 层级操作：插入前后、移动顺序、追加/移除子节点、锁定/解锁、可见性切换。
- 序列化：输出 DSL 结构，便于持久化与传输。
- 生命周期：销毁节点及其子树，清理引用与全局映射。
复杂度与性能：层级操作与序列化为 O(n) 级别，适合中大型页面模型；事件广播在频繁变更场景下应配合静默模式降低开销。

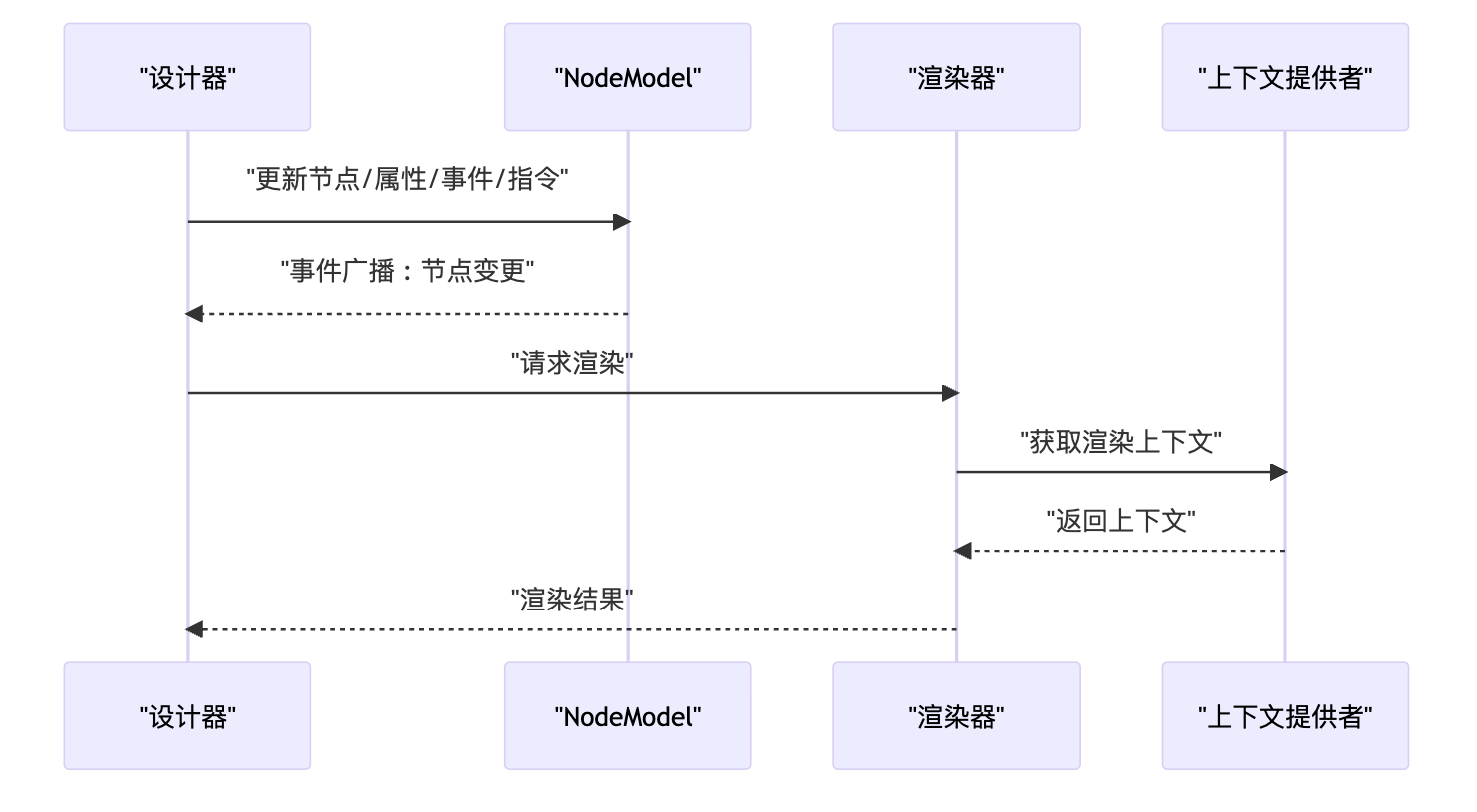

渲染器与设计器协作

渲染器导出：提供版本号、常量、工具、上下文提供者、渲染函数、服务、钩子与插件体系。
协作机制：设计器维护模型树，渲染器基于模型生成渲染结果；二者通过上下文提供者与服务进行解耦。
数据同步：模型变更通过事件广播触发渲染器更新；渲染器内部通过服务与钩子对渲染过程进行扩展。

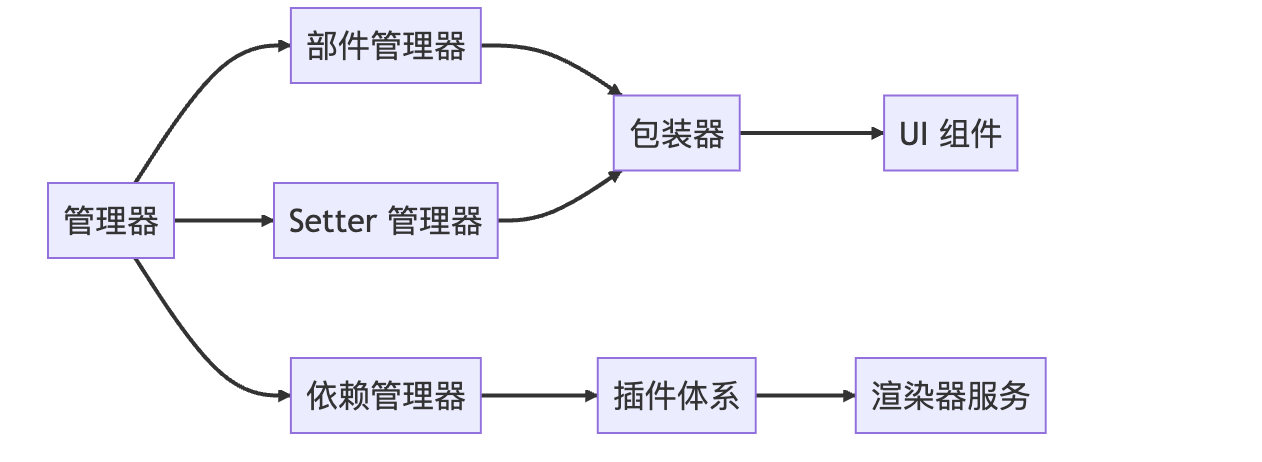

管理器与扩展机制

部件管理器：负责部件注册、查找与生命周期管理，支撑拖拽与渲染。
Setter 管理器：负责属性 Setter 的注册与渲染，支撑属性面板编辑。
依赖管理器：负责外部依赖的加载与注入，保障扩展环境可用。
扩展最佳实践：
- 使用管理器注册部件与 Setter，避免直接修改核心逻辑。
- 通过包装器桥接核心模型与 UI，保持关注点分离。
- 利用插件机制扩展渲染器能力，确保与设计器解耦。

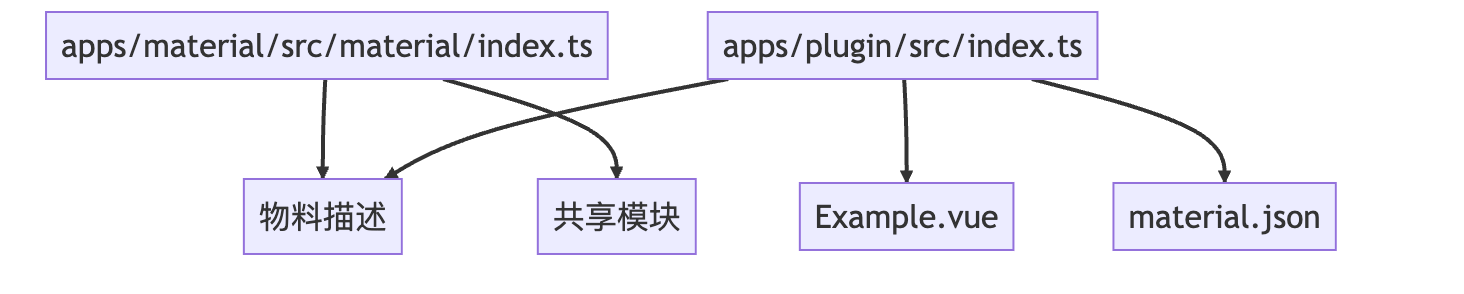

物料系统与插件集成

物料入口：物料索引集中导出物料描述与共享模块，便于设计器识别与加载。
插件入口：插件索引导出插件主程序与物料描述，支持组件示例与物料注册。
开发建议：
- 将组件封装为标准插件，提供物料描述与示例组件。
- 通过设计器的部件管理器注册插件提供的部件，实现即插即用。
- 使用 Setter 管理器为部件属性提供可视化编辑能力。

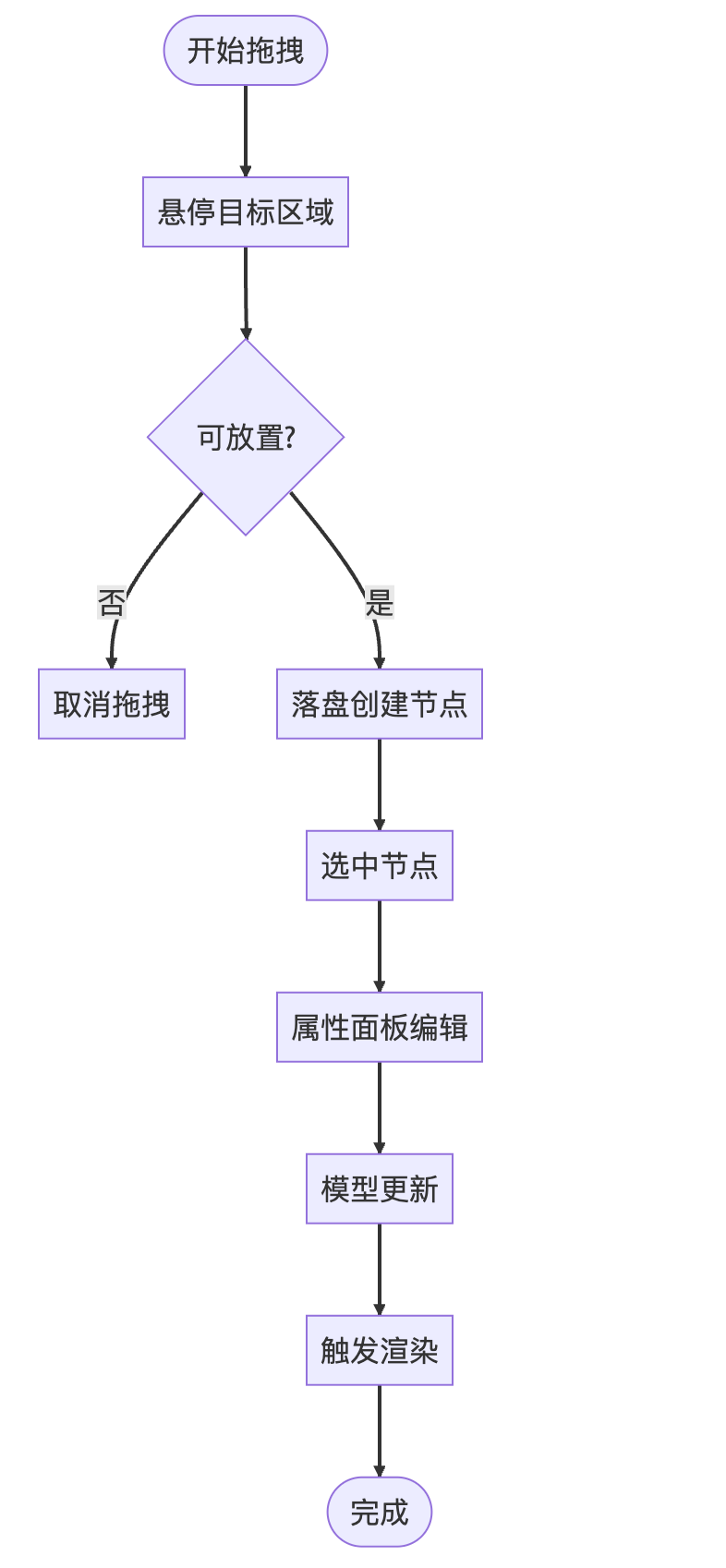

拖拽式设计与交互机制

拖拽实现：通过部件管理器注册可拖拽部件，结合包装器与 UI 组件实现拖拽预览与落盘。
选中与编辑：通过节点模型的属性与事件管理，联动属性面板与编辑器，实现所选即所改。
属性设置面板：通过 Setter 管理器注册不同类型的 Setter，为属性提供可视化编辑控件。
数据流：模型变更 -> 事件广播 -> 渲染器更新 -> UI 重绘。

设计器与渲染器协作机制与数据同步

协作机制：设计器维护模型树，渲染器基于上下文提供者与服务生成渲染结果；二者通过事件与服务进行解耦协作。
数据同步：模型变更通过事件广播触发渲染器更新；渲染器内部通过服务与钩子对渲染过程进行扩展。
最佳实践：
- 使用静默更新减少事件风暴。
- 将复杂计算放入渲染器服务，保持设计器轻量。
- 通过插件扩展渲染器能力，避免侵入核心逻辑。

组件开发指南与自定义组件创建

创建步骤：
- 定义组件与物料描述，导出到插件入口。
- 通过部件管理器注册组件，使其可被拖拽。
- 通过 Setter 管理器注册属性编辑器，使属性可被可视化编辑。
- 使用包装器桥接核心模型与 UI，确保交互一致。
示例参考：
- 插件示例组件与物料描述，可作为自定义组件模板。
- 设计器示例页面展示了编辑器、属性面板与渲染器的组合使用。

设计器扩展的最佳实践

使用管理器注册扩展点，避免直接修改核心逻辑。
通过包装器桥接核心模型与 UI，保持关注点分离。
利用插件机制扩展渲染器能力，确保与设计器解耦。
通过文档与示例完善扩展生态，降低二次开发成本。

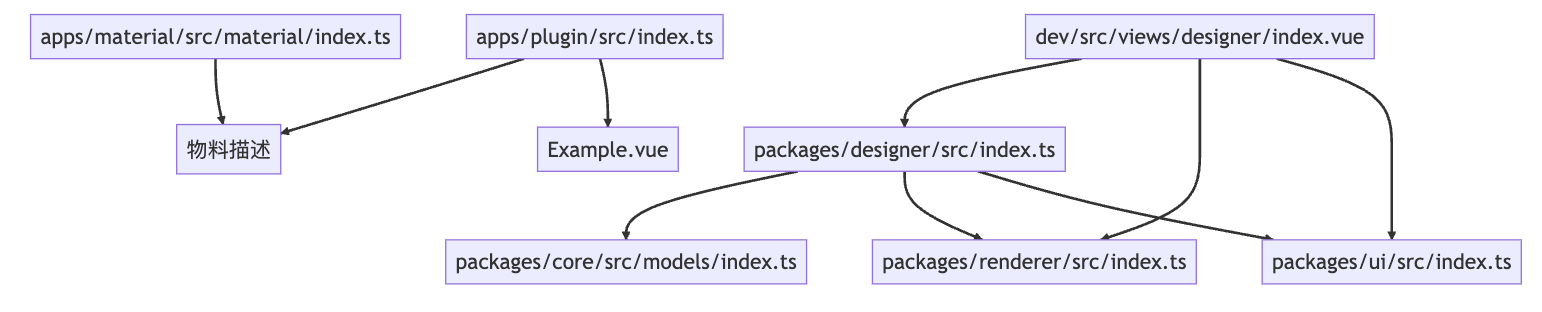

依赖分析

设计器依赖核心模型与渲染器导出，形成“模型驱动 + 渲染服务”的双轮驱动。
UI 基础库为设计器与物料组件提供统一风格与行为。
物料与插件通过索引集中导出，便于设计器识别与加载。
示例应用与开发站提供端到端的使用路径与调试环境。

性能考虑

事件风暴控制：在批量更新时使用静默模式，减少事件广播频率。
序列化优化：仅在必要时调用 toDsl 输出，避免频繁序列化。
渲染节流：在高频交互场景下，将复杂计算放入渲染器服务，减少主线程压力。
模型缓存：利用 NodeModel 的静态映射与事件机制，避免重复查询与重建。

故障排查指南

节点变更未生效：检查是否正确触发事件广播与渲染器更新。
属性编辑异常：确认 Setter 管理器已注册对应属性的编辑器。
插件未加载：检查插件入口与物料描述是否正确导出与引用。
渲染结果不一致：核对上下文提供者与服务配置，确保渲染上下文正确。

结论

本文件系统性梳理了可视化设计器的架构与实现要点，明确了模型驱动、扩展机制与协作流程。通过核心模型 NodeModel、管理器与包装器、渲染器服务与插件体系，设计器实现了可扩展、可维护、可协作的可视化设计能力。建议在二次开发中遵循“管理器注册 + 包装器桥接 + 插件扩展”的最佳实践，结合示例应用与文档，快速构建高质量的设计器扩展与物料生态。
