在工业视觉、雷达信号处理等领域，“FPGA（负责高速采集） + RK3588（负责AI推理/后处理）”是目前非常火的异构架构。它们之间通常靠 PCIe 3.0 x4 来连接。
网上有很多教程，但真到了自己画板子、写逻辑的时候，往往会遇到丢包、死机、带宽跑不上来的问题。这篇文章不念经，我们用大白话聊聊，这套系统在工业级落地时，到底该怎么选型，怎么搭框架，有哪些坑千万别踩。

---

一、基础设定：谁是老大，谁是小弟？

在 PCIe 的世界里，必须有一个主设备（老大）和从设备（小弟）。

• RK3588 是老大（RC，Root Complex）： 运行 Linux 系统，负责分配内存、下发指令、接收中断。
• FPGA 是小弟（EP，Endpoint）： 这里以 Xilinx KU+ 系列为例，只管干活（采集数据、预处理），然后通过 PCIe 汇报。

推荐方案： FPGA 端直接使用 Xilinx 官方的 XDMA IP。不要自己手写 DMA 逻辑，那是在给自己找麻烦。XDMA 极其稳定，且 RK3588 的 Linux 内核对它的驱动支持很好。

---

二、架构分水岭：AXI4-MM 还是 AXI-Stream？

XDMA 给你留了两种往里塞数据的接口：AXI4-MM（内存映射） 和 AXI-Stream（数据流）。这是决定你整个 FPGA 逻辑怎么写的“分水岭”。选错接口，事倍功半。

1. AXI4-MM 接口：带地址的“精准快递”

• 大白话解释： 这是一种“指哪打哪”的传输方式。每一笔数据都带有一个明确的目标地址（比如：“把这 100 个字节，写到编号为 0x8000 的货架上”）。
• 特点： 需要地址线和数据线两次握手，稍微耗费一点时间，但极其灵活，支持随机读写。
• 适用场景： 电机控制参数下发、多传感器状态离散回读、雷达目标点云（非原始波形）等结构化数据。

2. AXI-Stream 接口：不带地址的“消防水带”

• 大白话解释： 只要接通了，数据就像水一样往里灌。没有地址的概念，水管这头只管吐数据（Valid），那头只管收数据（Ready）。
• 特点： 极限压榨带宽，效率极高，但毫无寻址能力。
• 适用场景： 极度适合高帧率工业相机、高速 ADC 连续采样这种“大批量、连续不断”的原始数据。

---

三、方案 A：AXI-Stream 高速流模式（应对极限带宽）

如果你在传视频流或连续采样数据，必定选 Stream。但这套方案最大的坑在于：XDMA 不能直接把水（Stream）存到水库（DDR）里！

丢包的元凶与解法

由于 RK3588 上跑的 Linux 是非实时的系统，偶尔会因为进程调度“卡顿”几十毫秒。如果你直接把传感器连给 XDMA，Linux 一卡，水管反压，FPGA 内部可怜的 BRAM 瞬间溢出，数据当场丢失。

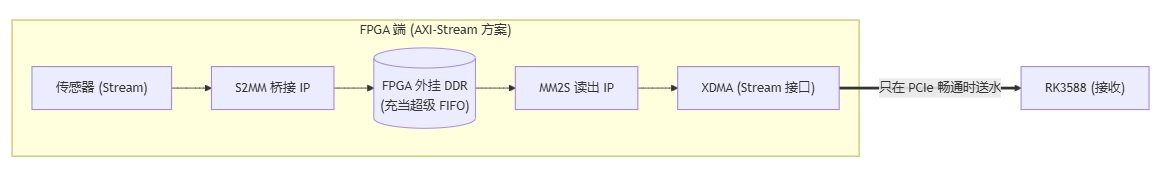

工业级解法：把 FPGA 外挂 DDR 当作“超级 FIFO”
你必须自己用桥接 IP（比如 S2MM / MM2S）把数据流接到 FPGA 外挂的 DDR 上。

即使 Linux 突然卡顿 50 毫秒，只要 FPGA 的 DDR 容量够大（比如 1GB），就能完美吸收这 50 毫秒积压的水量，做到绝对的零丢包。

---

四、方案 B：AXI4-MM 内存共享模式（应对灵活交互）

如果你在传的是离散的控制指令、或者预处理后大小不一的特征数据，选 AXI4-MM 会舒服得多。

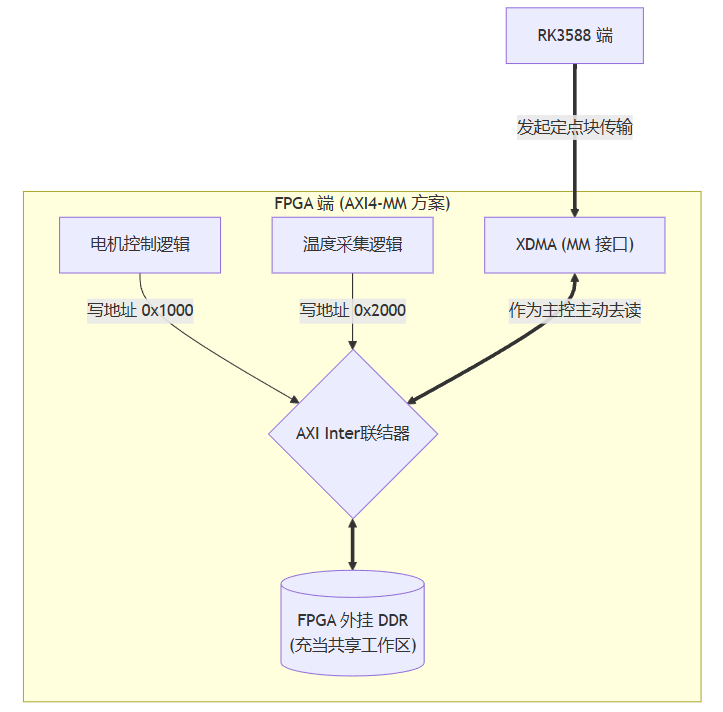

核心玩法：把 DDR 当作“共享工作区”

在这个方案里，FPGA 外挂的 DDR 不再是单纯的先进先出（FIFO）水管，而变成了一个带货架号的大型仓库。

1. FPGA 随拿随放： FPGA 的业务逻辑随时把处理好的不同数据，写到 DDR 的不同地址里（比如 A 区放温度，B 区放姿态）。
2. RK3588 定点收割： RK3588 的驱动程序随时通过 XDMA 发起“块传输”（Block DMA），直接去读取 DDR 里对应地址的数据。

这个方案的代码写起来最像传统的“内存操作”，FPGA 不需要管 PCIe 什么时候空闲，只管往自己的 DDR 里写。RK3588 想什么时候拿、拿哪块区域，全由软件灵活决定。

---

五、上位机（RK3588）怎么接数据最稳？

无论你用 Stream 还是 MM 方案，RK3588 这边接数据，千万别用 CPU 去傻傻地轮询，太费算力了。主流的“高性能接盘”做法是“SG 模式 + MSI-X 中断”：

1. 提前画好地盘： Linux 驱动在 RK3588 的 LPDDR4X 中，开辟几个连续的大内存块（比如 10 个 10MB 的 Buffer，连成一个环）。
2. 下发任务单（SG 描述符）： 把这 10 个 Buffer 的物理地址写成任务单（Scatter-Gather），交给 XDMA。
3. 硬件自动填坑： XDMA 收到数据后，自动填入 Buffer 1。填满后，触发一次 MSI-X 中断通知 CPU，然后 XDMA 毫秒不差地无缝转去填 Buffer 2。
4. CPU 收割： CPU 收到中断，把 Buffer 1 拿去给 NPU 做 AI 推理。此时 XDMA 正在后台默默填 Buffer 2，两者互不干涉，效率拉满。

---

六、工程师避坑总结 (Checklist)

如果你正在搭这套系统，请在脑子里过一遍这几条：

1. 认清数据类型选接口： 连续大数据流无脑选 AXI-Stream，离散/结构化/随机访问数据无脑选 AXI4-MM。
2. 别省芯片钱： 无论哪种方案，只要涉及高速通信，FPGA 旁边最好挂 DDR。别妄图用 FPGA 内部 BRAM 硬抗 PCIe 链路抖动。
3. Stream 接口必须带桥： XDMA 只是个搬运工，想把 Stream 存进 FPGA DDR，必须自己配 S2MM/MM2S 桥接 IP，它不会“自动”帮你存入内存。
4. 抛弃老中断： 必须使用 MSI-X 消息中断。老式的 INTx 引脚中断延迟高，且在 ARM 平台上容易跟其他外设冲突。
5. 别自己造轮子： Linux 端的驱动直接拿 Xilinx 官方开源的 dma_ip_drivers（适配 ARM64）改，重点放在 SG 描述符配置和中断处理上。

中断延迟高，且在 ARM 平台上容易跟其他外设冲突。
5. 别自己造轮子： Linux 端的驱动直接拿 Xilinx 官方开源的 dma_ip_drivers（适配 ARM64）改，重点放在 SG 描述符配置和中断处理上。

总结： 高速通信的本质，就是利用大缓存（DDR）和智能搬运工（SG DMA），把“硬实时”的硬件数据，缓冲成“非实时”操作系统能够一口口舒舒服服吃下的“软数据”。理清了这个逻辑，结合正确的接口选型，你的系统想不稳都难！
