主题4：差错控制——噪声中如何保真？

• 核心问题：比特翻转了，怎么发现和纠正？
• 串联领域：信息论（汉明距离）→ 所有协议栈（CRC，FEC）→ 概率机器人（状态估计中的噪声模型）

---

噪声中如何保真？

噪声是常态，保真是智慧

香农告诉我们一个朴素的真理：所有物理信道皆有噪声。这意味着，从近场通信（NFC）到车载总线（CAN），从无线局域网（Wi-Fi）到毫米波雷达（FMCW），每一个信息传输或感知系统都必须面对同一个根本问题：如何在不确定的环境中保真？

“差错控制”这个术语听起来像一门具体的工程技术，但它的内涵远不止于此。它是一套应对不确定性的思维工具箱，一套从混沌中提取秩序的通用方法论。当我们深入剖析NFC、蓝牙、ZigBee、Wi-Fi、蓝牙Mesh、USB 2.0/3.0、CAN、MIPI和FMCW雷达这十项技术时，会发现它们尽管物理形态和应用场景迥异，却都在演绎同一个底层剧本——通过冗余、分层、反馈和估计这四大思维模型，在噪声中建立确定性。

这篇文章不打算罗列知识点，而是用这十项技术作为实例，说明四大思维模型是如何落地的。以后你回顾时，不仅能看到总结，还能找到每个技术应用这些模型的具体做法。

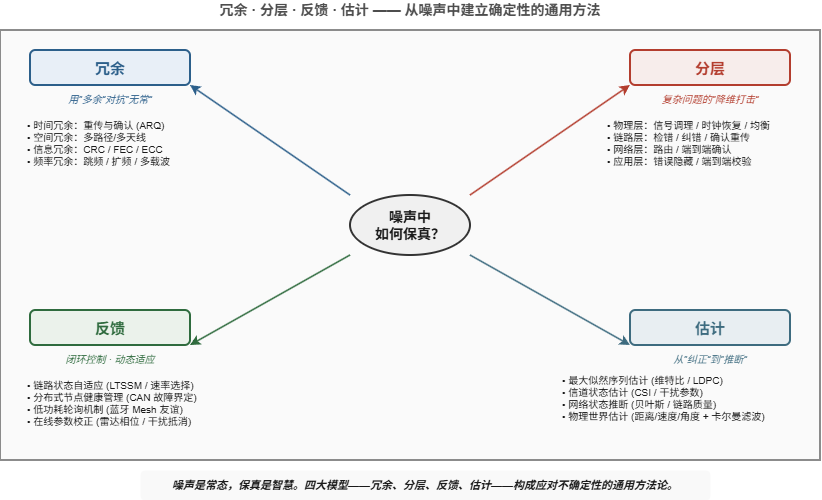

第一部分：四大思维模型与技术对应

模型一：冗余——用“多余”对抗“无常”

冗余的核心思想很直接：在多个维度上提供额外的资源，当某个维度失效时，其他维度仍能维持系统的功能。但冗余并不是简单的重复，它有多种精妙的形态，每一种都能在具体技术中找到对应。

1. 时间冗余：错了就重传

• USB 2.0/3.0：批量传输采用ACK/NAK握手，发送端超时未收到确认即重传。USB 3.0的重放机制进一步引入了重试计数和链路恢复状态机。
• 蓝牙：经典蓝牙的SCO链路对时延敏感，但ACL链路仍采用ARQ；BLE 5.0的Coded PHY虽然以FEC为主，但链路层仍然可以配置重传。
• Wi-Fi：802.11系列采用停止-等待ARQ和块确认（Block ACK），802.11be正在引入HARQ，把时间冗余和信息冗余融合在一起。
• CAN：发送节点检测到错误（如位错误、ACK错误）后自动重发，不需要显式请求。
• NFC：点对点模式下，接收方发现CRC错误就回复NACK，发起方重传（通常2~5次）。

2. 空间冗余：多条路径/多个副本

• 蓝牙Mesh：采用管理式泛洪（managed flooding），消息通过多条路径到达目的地，只要至少一条成功，就能送达。节点维护消息缓存，避免重复转发。
• Wi-Fi MIMO：多根天线同时发送同一数据的多个空间流（空间分集），用来对抗多径衰落。
• CAN：双绞线差分信号本身就是一种空间冗余——共模噪声被抵消，信号在两根线上同时传输。
• MIPI D-PHY：数据通道可以并行多条Lane，把数据分发到多对差分线上传输，提升带宽的同时也提供了某种程度的并行冗余。

3. 信息冗余：在数据中附加额外比特

• CRC（循环冗余校验）：无处不在。USB 2.0使用CRC5/16，USB 3.0升级为三层CRC（链接控制字CRC5 + 包头CRC16 + 载荷CRC32）；蓝牙用24位CRC；NFC和ZigBee用16位CRC；CAN用15位CRC；Wi-Fi的MAC层用32位FCS。
• FEC（前向纠错）：Wi-Fi从卷积码演进到LDPC；蓝牙经典模式支持1/3和2/3 FEC，BLE 5.0的Coded PHY实质是强FEC；MIPI CSI-2包头采用ECC，可纠正1位错误；NFC的研究中也有汉明码和RS码的应用。
• ECC（错误校正码）：除了MIPI，某些USB控制器内部（如飞思卡尔P2040）也有ECC逻辑，用于保护FIFO数据。
• 位填充：USB 2.0和CAN在连续相同位时插入相反位，本质是一种保证时钟同步的信息冗余。

4. 频率冗余：多频段/多子载波传输

• 蓝牙：自适应跳频（AFH）把数据分散到79或40个信道上，避开干扰严重的频点。
• Wi-Fi OFDM：将数据调制到多个正交子载波上，即使部分子载波衰落，仍然能从其他子载波恢复信息。
• ZigBee：DSSS扩频把4位符号映射为32位码片，处理增益约9dB，相当于在频域扩展了信号能量，对抗窄带干扰。

5. 混合冗余：HARQ与网络编码

• Wi-Fi 802.11be：正在标准化的HARQ结合了时间冗余（重传）和信息冗余（递增冗余），接收端合并多次传输的软信息，解码成功率大幅提升。
• 蓝牙Mesh的友谊机制：Friend节点为低功耗节点（LPN）缓存消息，LPN醒来后一次性取走——这是时间冗余（缓存等待）与空间冗余（Friend作为代理）的结合。

模型小结：冗余无处不在，但优秀的系统会根据场景选择合适的冗余维度。实时性要求高的场景（如视频流）多用FEC（信息冗余），可靠性要求高的场景（如文件传输）多用ARQ（时间冗余），而多径环境则用空间/频率冗余。

模型二：分层——复杂问题的“降维打击”

OSI七层模型不仅是网络协议的分层，更是一种处理复杂系统不确定性的通用方法论：把大问题分解成相对独立的层次，每层专注于解决特定类型的噪声，层间通过标准化接口交互，上层依赖下层提供的“更干净”服务。

1. USB协议栈的分层检错

• 物理层：NRZI编码 + 位填充，保证时钟同步。
• 链路层：CRC校验、PID校验、包格式检查，检测到错误后丢弃或触发重传。
• 事务层：数据切换位（DATA0/DATA1）解决ACK丢失导致的重复/丢失问题。
• 设备层：端点配置、STALL握手，处理功能级错误。

2. Wi-Fi协议栈的协同

• 物理层：OFDM/MIMO、LDPC纠错，对抗多径和衰落。
• MAC层：CRC校验、ACK/块确认、退避算法，处理碰撞和瞬时错误。
• 网络层及以上：TCP的端到端确认覆盖Wi-Fi链路可能遗漏的错误，视频应用层实施错误隐藏。

3. CAN总线的极简分层

• 物理层：差分信号、自适应阈值，对抗共模干扰和电压波动。
• 数据链路层：五类检错（位错误、填充错误、CRC错误、格式错误、应答错误）和错误帧通知，以及故障界定状态机。
• 应用层：根据功能安全等级叠加端到端（E2E）校验策略。

4. MIPI家族的分层架构

• PHY层：D-PHY/C-PHY/A-PHY各自处理信号调理、时钟恢复、长距离均衡。
• LLP层（低层协议）：包头ECC（1位纠正）和载荷CRC。
• UniPro协议层：NAC消息传递细粒度错误代码，供主机诊断。
• 应用层：CSI-2/DSI处理视频流数据的解析与错误隐藏。

5. 蓝牙Mesh的跨层冗余

• 承载层：广播承载或GATT承载。
• 网络层：NetMIC保证逐跳安全，TTL控制洪泛范围，消息缓存去重。
• 传输层：TransMIC保证端到端完整性，分段与重组。
• 接入/模型层：Opcode识别、消息长度检查，避免未知消息扩散。

模型小结：分层让复杂系统变得可设计、可验证、可演进。每一层只需信任下层提供的接口，同时向上层屏蔽本层的复杂性。在差错控制中，分层意味着“各司其职”——物理层抗干扰，链路层检错，传输层端到端确认，应用层容错。

模型三：反馈——闭环控制

从控制论视角看，差错控制就是一个**“观测-决策-执行”的闭环**。优秀的系统不仅反馈当前错误，还会调整自身的运行状态以适应环境。

1. USB 3.0的LTSSM：链路级自适应

• 观测：通过LFPS、有序集（TSEQ/TS1/TS2）监测链路质量和对方状态。
• 决策：根据超时、错误计数等决定是否跳转到Recovery状态重新训练，或进入低功耗状态。
• 执行：发送相应的链路命令，调整均衡器参数，改变发送功率等。
• 状态迁移：12种状态（U0/U1/U2/U3/Recovery/Rx.Detect等）本身就是一种自适应策略。

2. CAN的故障界定：分布式节点自愈

• 观测：每个节点维护发送错误计数器（TEC）和接收错误计数器（REC），每次发送/接收成功或失败都会调整计数值。
• 决策：当TEC≥128或REC≥128，节点从主动错误降级为被动错误；当TEC≥256，节点进入总线关闭状态。
• 执行：主动错误节点发送主动错误标志（6个显性位），被动错误节点发送被动错误标志（6个隐性位），总线关闭节点彻底离线，直到检测到128次连续空闲位才自动恢复。
• 分布式协作：错误帧广播让所有节点同步感知错误，同时每个节点独立维护自己的健康状态。

3. 蓝牙Mesh的友谊机制：低功耗节点的反馈

• 观测：LPN定期醒来轮询Friend节点，询问是否有缓存消息。
• 决策：Friend节点根据缓存队列和LPN的轮询周期决定如何响应。
• 执行：Friend节点将缓存的消息一次性发送给LPN，LPN接收后进入深度睡眠。
• 效果：LPN以极低功耗实现可靠接收，本质是时间维度的反馈控制。

4. Wi-Fi的速率自适应

• 观测：通过误码率、RSSI、重传率等估计当前信道质量。
• 决策：选择最合适的调制编码方案（MCS），比如信道差时降阶到BPSK 1/2，信道好时升阶到64-QAM 5/6。
• 执行：调整物理层发送参数，同时通知对端（通过控制帧）。

5. MIPI A-PHY的JITC+RTS：瞬时干扰下的快速反馈

• 观测：接收端实时分析接收信号，估计窄带干扰（NBI）的频率、幅度、相位。
• 决策：若JITC能收敛，则动态调整消除滤波器；若无法收敛（强干扰突发），则请求发送端发送重训练序列。
• 执行：JITC系数更新；或触发重训练，重新估计信道状态，同时RTS（物理层重传）恢复受损包。

6. FMCW雷达的相位校正：感知层面的反馈

• 观测：通过差拍信号分析调频非线性、相位噪声等误差。
• 决策：选择合适的校正算法（如时域重采样、匹配傅里叶变换）。
• 执行：在数字域对信号进行补偿，恢复理想的相位历程。

模型小结：反馈让系统从“静态设计”走向“动态适应”。优秀的反馈机制不仅纠正瞬时错误，还能调整系统自身的“健康模式”（如CAN的节点状态），甚至在感知层面重构信号（如雷达相位校正）。

模型四：估计——从“纠正”到“推断”

这是最深层的思维模型。它的核心是：我们无法直接知道“真实状态”，只能通过带噪的“观测”去推断它。这个模型将差错控制从工程提升到了认知科学的层面。

1. 通信中的最大似然估计

• 维特比译码：在卷积码中，接收端寻找与接收序列最匹配的编码路径，本质是最大似然序列估计。
• LDPC译码：通过置信传播算法迭代更新比特的概率估计，最终判决最可能的发送比特。
• 均衡器：如USB 3.0的接收均衡，通过训练序列估计信道冲激响应，逆滤波消除码间干扰。

2. 网络状态估计

• 蓝牙Mesh的贝叶斯网络：研究用Noisy-OR模型和信念传播来估计网络的连通状态，从端到端包送达率（PDR）和时延推断节点是否离线。
• ZigBee的LQI加权：在定位中，用链路质量指示（LQI）和噪声水平动态调整距离测量的权重，实现加权最大似然估计（NLW-MLE），提升定位精度。

3. 信道状态估计

• MIPI A-PHY的JITC：实时估计窄带干扰（NBI）参数，本质是一个在线参数估计问题。
• Wi-Fi的CSI：信道状态信息（幅度+相位）被用于感知环境（如人体存在检测），这本身就是从带噪观测中估计物理状态。
• 蓝牙的RSSI滤波：定位中用卡尔曼滤波平滑RSSI序列，抑制测量噪声，估计真实距离。

4. 物理世界状态估计——FMCW雷达的极致演绎

FMCW雷达将估计模型发挥到极致：

• 状态：目标的距离、速度、角度。
• 观测：差拍信号（时域波形）。
• 估计算法链：
  • 距离估计：距离FFT（匹配滤波）得到距离像。
  • 速度估计：多普勒FFT得到速度维信息。
  • 角度估计：MUSIC/ESPRIT等超分辨算法从多天线数据中估计到达角。
  • 目标检测：CFAR（恒虚警率）在噪声和杂波中判别目标。
  • 跟踪滤波：卡尔曼滤波（或扩展/无迹卡尔曼）融合多帧点迹，平滑轨迹并预测下一时刻状态。
• 噪声本身作为估计对象：雷达还需估计调频非线性、IQ失配、相位噪声等系统误差，并在信号处理中补偿。

5. 状态估计的哲学统一

把上面的例子放在一起，会发现惊人的一致性：

系统	未知状态	带噪观测	估计算法
数字通信	发送比特	接收波形	维特比、LDPC译码
USB 3.0链路	信道特性、远端缓冲区	训练序列、信用量	均衡器自适应、LTSSM状态推断
CAN网络	节点健康状态	错误计数器	阈值比较（隐式估计）
蓝牙Mesh	网络连通性	端到端PDR	贝叶斯网络、信念传播
Wi-Fi感知	人体位置/手势	CSI幅度/相位	深度学习、卡尔曼滤波
MIPI A-PHY	窄带干扰参数	接收信号	JITC自适应滤波
FMCW雷达	目标距离/速度/角度	差拍信号	FFT、MUSIC、卡尔曼滤波

模型小结：估计模型告诉我们，差错控制的终极目标不是“修复错误”，而是“从噪声中还原真实”。这个视角让我们能够借用统计学、控制论和机器学习中丰富的数学工具，同时也揭示了通信与感知在本质上的统一。

第二部分：技术谱系与模型演化——从近场通信到雷达感知

把十项技术按应用场景分类，可以更清楚地看到四大模型如何在不同领域演化。

近场通信（NFC）

• 冗余：16位CRC检错，奇偶校验每字节，P2P模式下的NACK重传（时间冗余）。
• 分层：物理层（修正米勒码/曼彻斯特码）、链路层（CRC）、应用层（如支付应用端到端验证）。
• 反馈：NACK是显式反馈；部分研究引入汉明码实现FEC，减少重传。
• 估计：相对较弱，但物理层安全（PLS）研究利用信道状态估计（CSI）实现波束聚焦，保护通信。

无线个域网/局域网（蓝牙、ZigBee、Wi-Fi、蓝牙Mesh）

这些技术共享无线媒介，但应用场景不同导致模型侧重各异：

• 蓝牙（音频/数据传输）：侧重反馈（跳频、ARQ）和冗余（FEC、重传）。自适应跳频是频率维度的冗余+反馈。
• ZigBee（传感器网络）：侧重分层（IEEE 802.15.4 MAC/PHY）和冗余（DSSS扩频），以及链路质量估计（LQI）用于路由决策。
• Wi-Fi（高吞吐接入）：冗余全面（MIMO空间分集、OFDM频率分集、LDPC信息冗余、ARQ/HARQ时间冗余），分层清晰，反馈复杂（速率自适应、功率控制），估计精细（CSI用于波束赋形和感知）。
• 蓝牙Mesh（多跳网络）：冗余（多路径洪泛、友谊机制）和分层（NetMIC/TransMIC）尤为突出，反馈（友谊轮询）和估计（贝叶斯网络推断网络状态）正在兴起。

有线总线（USB 2.0/3.0、CAN、MIPI）

有线世界的信道相对可控，但速率和可靠性要求极高：

• USB 2.0：时间冗余（ARQ）和信息冗余（CRC）为主，数据切换位解决ACK丢失问题，分层清晰。
• USB 3.0：引入LTSSM（反馈+估计），重放机制（时间冗余），三层CRC（信息冗余），信用量流控（反馈）。
• CAN：物理层差分（空间冗余）和位填充（信息冗余），链路层五类检错（信息冗余），故障界定（分布式反馈+状态估计），堪称工业级鲁棒典范。
• MIPI：家族化设计，D-PHY/C-PHY侧重物理层信号调理，A-PHY引入JITC（估计）和RTS（时间冗余），CSI-2协议层用ECC（信息冗余），分层完整。

感知系统（FMCW雷达）

• 冗余：多天线（空间冗余）、多chirp积累（时间冗余）。
• 分层：信号处理链（距离FFT→多普勒FFT→CFAR→角度估计→跟踪）本身就是一种处理分层。
• 反馈：相位校正环、JITC等构成数字域的反馈。
• 估计：居于绝对核心，从参数估计到状态估计，贯穿全流程。

演化趋势：随着系统复杂度提升，估计模型的作用越来越凸显。早期系统（如USB 2.0）主要靠冗余和反馈，而现代系统（Wi-Fi感知、FMCW雷达）已将估计作为核心引擎，甚至用估计替代传统检错（如用CSI推断环境而非依赖CRC）。

第三部分：思维工具箱——如何用四大模型分析新系统

当你未来遇到一个新的通信或感知系统，可以用这套工具箱快速拆解：

1. 识别冗余维度：系统在哪些维度引入了冗余？是时间（重传）、空间（多天线/多路径）、频率（跳频/扩频）还是信息（CRC/FEC）？这些冗余如何协同？
2. 解析分层结构：系统如何分解不确定性？物理层、链路层、网络层……每一层用什么机制对抗本层的噪声？层间接口如何定义？
3. 寻找反馈闭环：系统有哪些“观测-决策-执行”环节？是逐包反馈（ARQ）还是全局状态反馈（LTSSM、故障界定）？反馈的时延和代价如何？
4. 明确估计对象：系统需要推断什么“状态”？是发送比特、信道质量、网络拓扑，还是物理世界的位置/速度？用什么算法（匹配滤波、卡尔曼滤波、深度学习）？

这套方法能帮你快速理解任何系统的差错控制核心，并支持跨领域知识的迁移。

---

写在最后

这篇文章的目标是：把十项技术与四个思维模型（冗余、分层、反馈、估计）绑定在一起，作为你日后学习的参照。当你研究一个新协议时，可以回想CAN的故障界定；设计低功耗网络时，参考蓝牙Mesh的友谊机制；接触感知算法时，借鉴FMCW雷达的卡尔曼滤波。

噪声是通信与感知系统的常态。四个模型——冗余、分层、反馈、估计——提供了一套应对不确定性的通用方法。从近场通信到雷达感知，从有线总线到无线Mesh，技术的外在形式各不相同，但内在的差错控制逻辑是一致的。

掌握了这套方法，你可以更系统地理解任何一个“噪声中保真”的系统。

---

预习·自测清单

1. 什么是“冗余”？在差错控制中，冗余可以从哪几个维度引入？请分别举出一个技术实例。
   提示：冗余是用额外资源对抗不确定性。维度包括：时间（ARQ重传，如USB）、空间（MIMO或差分信号，如CAN）、信息（CRC/FEC，如Wi-Fi的LDPC）、频率（跳频，如蓝牙）、混合（HARQ，如Wi-Fi 802.11be）。

2. CRC（循环冗余校验）被广泛用于检错。请说出USB 3.0和CAN各自使用的CRC位数或层级结构。
   提示：USB 3.0采用三层CRC——链接控制字CRC5、数据包头CRC16、数据载荷CRC32；CAN采用15位CRC。

3. 蓝牙Mesh与传统蓝牙在差错控制策略上有何本质区别？它如何在不依赖逐跳ACK的情况下保证消息可靠送达？
   提示：蓝牙Mesh基于广播洪泛，无单播ACK；通过多路径冗余转发、消息缓存去重、TTL控制和友谊机制实现网络级可靠性。

4. 什么是LTSSM？它在USB 3.0中扮演什么角色？请说明其中两种状态的含义。
   提示：LTSSM是链路训练与状态机，管理链路初始化、训练、低功耗和恢复；例如U0为正常工作状态，Recovery用于重新训练均衡器。

5. FMCW雷达与通信协议在“差错控制”的目标上有何根本不同？它通常使用哪些算法来估计目标的距离、速度和角度？
   提示：通信目标是恢复发送比特，感知目标是估计物理世界状态（距离/速度/角度）；距离：FFT匹配滤波，速度：多普勒FFT，角度：MUSIC/ESPRIT等超分辨算法，跟踪：卡尔曼滤波。

6. 请解释“估计模型”作为差错控制的核心思维之一。从通信中的维特比译码到雷达中的卡尔曼滤波，它们共同的数学本质是什么？
   提示：从带噪观测中推断未知状态；共同本质是最大似然估计或贝叶斯估计；维特比译码寻找最可能发送序列，卡尔曼滤波递推估计系统状态。

7. CAN总线如何通过“错误计数器”实现节点的故障界定？主动错误、被动错误和总线关闭三种状态分别对应什么条件？
   提示：每个节点维护发送错误计数器（TEC）和接收错误计数器（REC）；TEC<128且REC<128为主动错误；任一≥128为被动错误；TEC≥256为总线关闭；状态迁移实现分布式自愈。

8. MIPI A-PHY针对车载长距离传输引入了JITC和RTS。请简述它们分别解决什么问题，以及如何协同工作。
   提示：JITC（即时窄带干扰消除器）实时估计并抵消强窄带干扰；RTS（物理层重传）恢复JITC收敛前损坏的包；二者协同实现10^{-19}包错误率。
