一、指令概述

UnlockConnector（解锁连接器）是OCPP 1.6协议中由中央系统发起的重要连接器管理指令，用于远程解锁充电桩的连接器。通过此指令，中央系统可以远程解锁被锁定的连接器，解决用户无法拔枪的问题，提高用户体验。

1.1 指令作用

• 远程解锁**：远程解锁充电桩连接器

• 故障恢复**：解决连接器锁定故障

• 用户协助**：帮助用户拔下充电枪

• 安全管理**：确保连接器正确解锁

1.2 触发时机

• 用户无法拔下充电枪时
• 连接器意外锁定时
• 充电完成但连接器未解锁时
• 系统检测到连接器异常锁定时
• 管理员需要远程解锁连接器时

二、指令详解

2.1 UnlockConnector.req（请求）

中央系统向充电桩发送的解锁连接器请求，包含以下字段：

字段名	类型	必填	说明
connectorId	integer	是	要解锁的连接器 ID

字段说明：

connectorId - 连接器ID：

• 要解锁的连接器编号
• 必须是有效的连接器ID
• 通常为1-n，其中n是连接器数量
• 0通常表示充电桩本身（非连接器）

JSON示例：

[
  2,
  "12345",
  "UnlockConnector",
  {
    "connectorId": 1
  }
]

2.2 UnlockConnector.conf（响应）

充电桩对解锁连接器请求的响应，包含以下字段：

字段名	类型	必填	说明
status	UnlockStatus	是	解锁状态

status - 解锁状态：

状态	说明
Unlocked	连接器已成功解锁
UnlockFailed	解锁失败
NotSupported	不支持解锁操作

JSON示例（成功）：

[
  3,
  "12345",
  {
    "status": "Unlocked"
  }
]

JSON示例（失败）：

[
  3,
  "12345",
  {
    "status": "UnlockFailed"
  }
]

JSON示例（不支持）：

[
  3,
  "12345",
  {
    "status": "NotSupported"
  }
]

三、工作流程

3.1 用户请求解锁流程

3.2 系统自动解锁流程

系统检测到异常锁定

↓

例如：充电完成但连接器仍锁定

↓

系统自动发送 UnlockConnector.req

↓

充电桩执行解锁

↓

返回解锁结果

↓

如果成功：记录日志

↓

如果失败：通知运维人员

↓

运维人员现场处理

3.3 管理员远程解锁流程

管理员收到用户求助

↓

管理员查看连接器状态

↓

确认需要远程解锁

↓

发送 UnlockConnector.req

↓

充电桩执行解锁

↓

返回解锁结果

↓

管理员通知用户结果

↓

如果失败，安排现场支持

3.4 解锁失败处理流程

解锁请求失败

↓

分析失败原因：

• UnlockFailed：解锁操作失败
• NotSupported：不支持解锁
• 其他错误

↓

根据原因采取相应措施：

• 重试解锁
• 通知用户手动处理
• 安排现场支持
• 记录故障信息

↓

更新连接器状态

↓

通知相关方

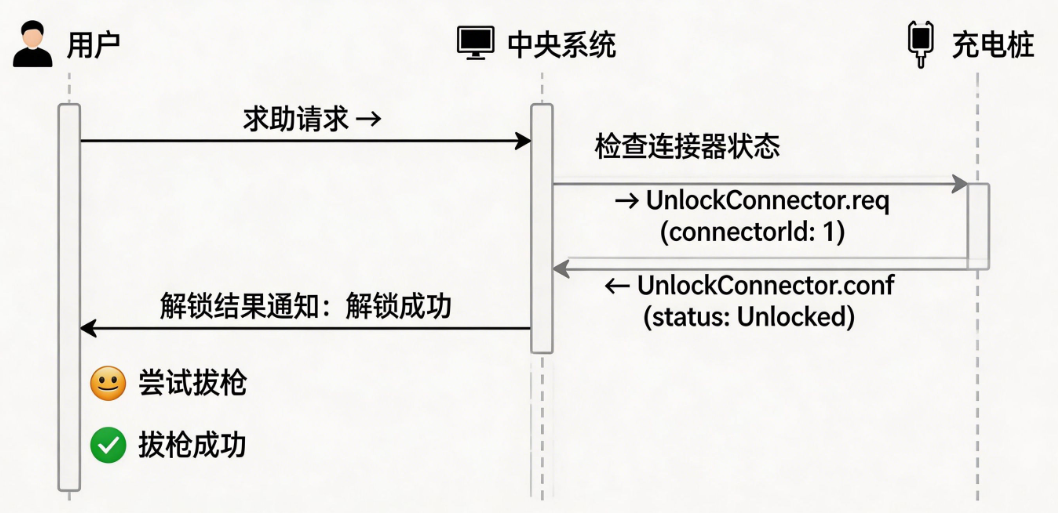

3.5 时序图

四、重要注意事项

4.1 解锁条件

允许解锁的条件：

• 充电交易已完成
• 连接器处于锁定状态
• 无安全风险
• 用户有解锁权限

不允许解锁的条件：

• 充电交易正在进行中
• 连接器未锁定
• 存在安全风险（如漏电）
• 用户无解锁权限

特殊情况：

• 紧急情况下可能需要强制解锁
• 需要管理员权限
• 需要记录操作日志

4.2 安全考虑

电气安全：

• 解锁前确保充电已停止
• 确保无电流通过连接器
• 防止电弧或电击风险

机械安全：

• 确保解锁机构正常工作
• 防止机械损坏
• 防止连接器掉落

用户安全：

• 确保用户已停止充电
• 指导用户安全操作
• 提供安全提示

4.3 状态检查

解锁前检查：

1. **交易状态**：检查充电交易是否已完成

2. **连接器状态**：检查连接器是否被锁定

3. **电气状态**：检查是否有电流

4. **机械状态**：检查解锁机构是否正常

5. **用户权限**：检查用户是否有解锁权限

解锁后检查：

1. **解锁确认**：确认连接器已解锁

2. **状态更新**：更新连接器状态

3. **用户通知**：通知用户可以拔枪

4. **日志记录**：记录解锁操作

4.4 故障处理

解锁失败原因：

• 机械故障**：解锁机构故障

• 电气故障**：充电未完全停止

• 通信故障**：与锁定机构通信失败

• 权限问题**：无解锁权限

• 状态冲突**：当前状态不允许解锁

处理措施：

• 重试**：简单故障可重试

• 指导用户**：指导用户手动处理

• 现场支持**：安排技术人员现场处理

• 记录故障**：记录故障信息用于分析

4.5 与交易状态的关系

交易进行中：

• 通常不允许解锁
• 需要先停止交易
• 使用StopTransaction停止交易
• 然后才能解锁

交易已完成：

• 可以解锁
• 检查交易确实已停止
• 确保无电流
• 然后执行解锁

异常情况：

• 交易异常中断
• 连接器仍锁定
• 需要强制解锁
• 需要特殊处理

4.6 用户指导

成功解锁：

• 通知用户解锁成功
• 指导用户拔枪
• 提醒检查连接器状态
• 确认用户操作成功

解锁失败：

• 通知用户解锁失败
• 说明失败原因
• 提供替代方案
• 安排现场支持

安全提示：

• 提醒用户安全操作
• 不要强行拔枪
• 如有异常立即停止
• 联系客服寻求帮助

五、实际应用场景

5.1 场景一：用户无法拔枪

需求：用户充电完成，但无法拔下充电枪

流程：

1. 用户充电完成，准备离开

2. 尝试拔枪，但枪被锁定

3. 用户通过APP请求帮助

4. 中央系统验证用户身份

5. 检查连接器状态和交易状态

6. 确认可以解锁

7. 发送UnlockConnector.req

8. 充电桩执行解锁

9. 返回Unlocked

10. 通知用户解锁成功

11. 用户成功拔枪

5.2 场景二：系统自动检测解锁

需求：系统检测到充电完成但连接器未解锁

流程：

1. 充电交易完成

2. 系统检测连接器状态

3. 发现连接器仍锁定

4. 等待一定时间（如30秒）

5. 如果仍锁定，自动发送UnlockConnector.req

6. 充电桩执行解锁

7. 如果成功，记录日志

8. 如果失败，通知运维

9. 通知用户连接器已解锁

5.3 场景三：管理员远程协助

需求：用户求助，管理员远程解锁

流程：

1. 用户拨打客服电话求助

2. 客服转接给管理员

3. 管理员查看连接器状态

4. 确认需要远程解锁

5. 发送UnlockConnector.req

6. 充电桩执行解锁

7. 返回解锁结果

8. 管理员通知用户结果

9. 如果失败，安排现场支持

5.4 场景四：解锁失败处理

需求：解锁失败，需要现场处理

流程：

1. 用户请求解锁

2. 发送UnlockConnector.req

3. 返回UnlockFailed

4. 分析失败原因

5. 指导用户尝试手动解锁（如有）

6. 如果仍失败，安排现场支持

7. 技术人员现场处理

8. 记录故障信息

9. 后续维修或更换

5.5 场景五：预防性解锁

需求：预防连接器长时间锁定

流程：

1. 系统监控连接器锁定时间

2. 如果锁定时间超过阈值（如24小时）

3. 检查是否有活跃交易

4. 如果没有活跃交易

5. 发送UnlockConnector.req

6. 解锁连接器

7. 记录预防性解锁

8. 通知运维人员

5.6 场景六：紧急情况解锁

需求：紧急情况需要强制解锁

流程：

1. 发生紧急情况（如火灾、医疗紧急情况）

2. 管理员确认需要强制解锁

3. 忽略常规检查

4. 发送UnlockConnector.req

5. 充电桩强制解锁

6. 记录紧急操作

7. 后续安全检查

8. 必要时停用充电桩

六、最佳实践

6.1 解锁策略

• 用户优先**：优先响应用户解锁请求

• 自动检测**：系统自动检测异常锁定

• 预防性解锁**：定期检查长时间锁定

• 安全第一**：确保安全条件下解锁

6.2 用户指导

• 清晰指引**：提供清晰的解锁指引

• 安全提示**：强调安全注意事项

• 多语言支持**：支持多语言指导

• 可视化指导**：提供图片或视频指导

6.3 故障处理

• 快速响应**：快速响应用户求助

• 分级处理**：根据故障等级分级处理

• 现场支持**：必要时提供现场支持

• 故障分析**：分析故障原因，预防再次发生

6.4 系统集成

• 与交易系统集成**：检查交易状态

• 与状态监控集成**：监控连接器状态

• 与客服系统集成**：支持客服远程协助

• 与运维系统集成**：支持运维管理

6.5 安全措施

• 权限控制**：严格控制解锁权限

• 操作审计**：记录所有解锁操作

• 安全验证**：解锁前进行安全验证

• 紧急处理**：制定紧急解锁流程

七、常见问题

Q1: 什么情况下不能解锁？

A:

• 充电交易正在进行中
• 有电流通过连接器
• 存在安全风险（如漏电检测）
• 连接器机械故障
• 用户无解锁权限

Q2: 解锁失败怎么办？

A:

• 首先重试一次
• 指导用户检查连接器状态
• 指导用户尝试手动解锁（如有）
• 如果仍失败，安排现场支持
• 记录故障信息用于分析

Q3: 谁可以请求解锁？

A:

• 当前充电用户
• 充电桩管理员
• 系统自动检测
• 客服人员（受权）
• 安全取决于权限控制

Q4: 解锁需要多长时间？

A:

• 通常几秒钟内完成
• 取决于充电桩响应时间
• 取决于网络状况
• 如果失败，可能需要更长时间处理

Q5: 解锁后用户还需要做什么？

A:

• 尝试拔下充电枪
• 检查充电枪和车辆接口
• 确认充电已完成
• 如有问题，联系客服
• 安全离开充电区域

八、总结

UnlockConnector是OCPP 1.6协议中实现连接器远程解锁的重要指令。正确实现UnlockConnector指令需要注意：

1. **安全第一**：确保解锁操作的安全性

2. **状态检查**：解锁前检查交易和连接器状态

3. **权限控制**：严格控制解锁权限

4. **用户指导**：提供清晰的用户指导

5. **故障处理**：妥善处理解锁失败情况

6. **系统集成**：与其他系统良好集成

通过合理实现UnlockConnector指令，可以有效解决用户无法拔枪的问题，提高用户体验，减少现场支持需求。

---
