传统的嵌入式培训教程，开发完点灯之后，下一课可能就是GPIO的输入功能，按键程序。给人感觉就是一直得学，感受不到开发程序的价值，纯粹是学习。

我一直吹颠覆嵌入式软件开发，培训模式的颠覆，也是我的一个目标，是货真价实，还是吹，拭目以待。

如果看了前面的文章，应该知道因为有了AI，写程序这件事已经不是难点，只要提好明确量化的需求，结合我的闭环工作流AI就能实现

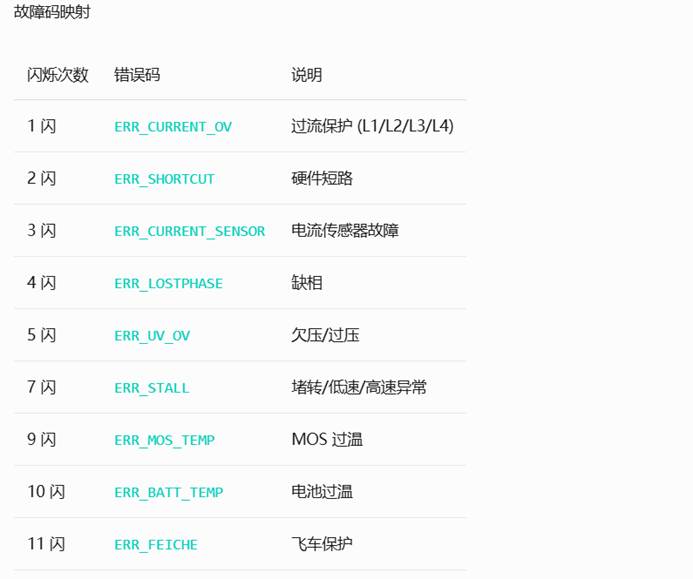

这是一个无刷电动工具的一个诊断报错的需求：

使用PB22实现，故障代码** (闪烁模式)显示，量产级代码，注意间隔要考虑人的反应时间（这里我没有量化，可以等AI开发完在验证调整）:

*   **1闪**: 过流保护 (L1/L2/L3/L4) (`BLINK_ERRCODE_CURRENT_OV_1`)
*   **2闪**: 硬件短路 (`BLINK_ERRCODE_SHORTCUT`)
*   **3闪**: 电流传感器故障 (`BLINK_ERRCODE_CURRENT_SENSOR`) -
*   **4闪**: 缺相 (`BLINK_ERRCODE_LOSTPHASE`)
*   **5闪**: 欠压/过压 (`BLINK_ERRCODE_UV`)
*   **7闪**: 堵转/低速/高速异常 (`BLINK_ERRCODE_STALL`)
*   **9闪**: MOS 过温 (`BLINK_ERRCODE_MOS_TEMP`)
*   **10闪**: 电池过温 (`BLINK_ERRCODE_BATT_TEMP`)
*   **11闪**: 飞车保护 (`BLINK_ERRCODE_FEICHE`)

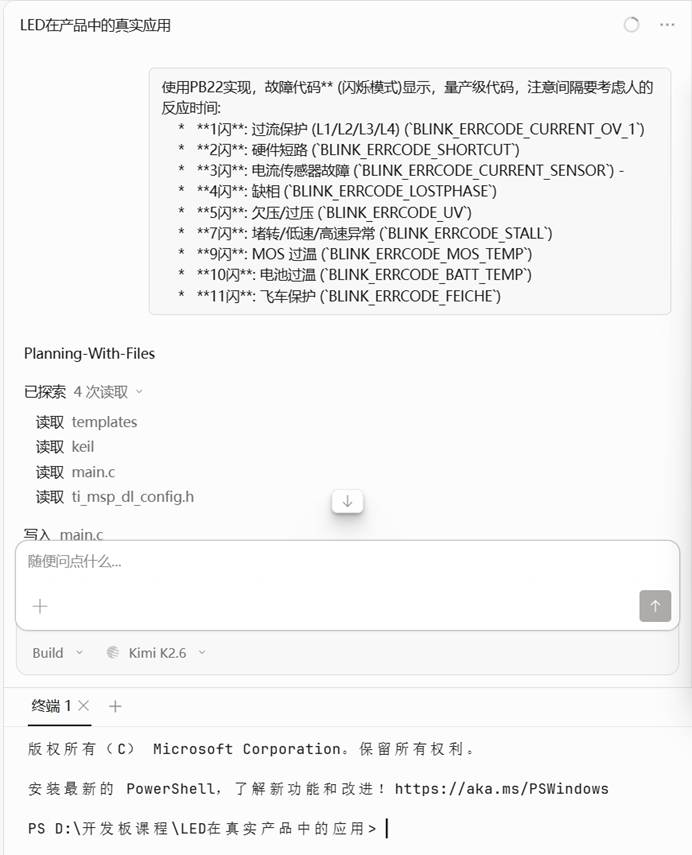

老规矩，把这个需求给Agent的工作流（欢迎在评论区，写出自己的工作年限，估算一下自己这个功能，调试正确需要多长时间，最后我也会揭晓AI写这个功能的时间）

我是在上一个LED闪烁的基础上加的这个功能

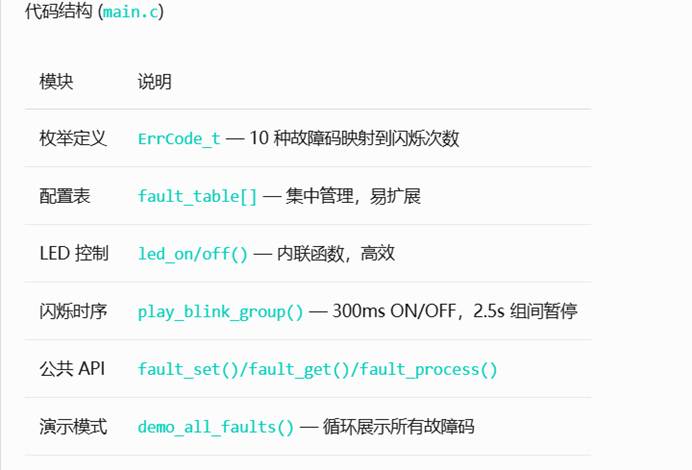

一段时间后，开发完成，agent输出的报告和说明

量产级故障码闪烁系统已完成 ✅

编译与烧录状态

• 编译: ✅ 0 错误, 0 警告
• 烧录: ✅ 成功
• 验证: ✅ 逻辑分析仪捕获到信号（4 次转换，符合预期）

时序设计（考虑人眼反应时间）

ON: 300ms (人眼清晰感知)

OFF: 300ms (可分辨间隔)

组间暂停: 2.5s (足够计数)

循环间隔: 2.0s (确认完成)

视频效果：间隔时间有点长，可以根据需要调整时间

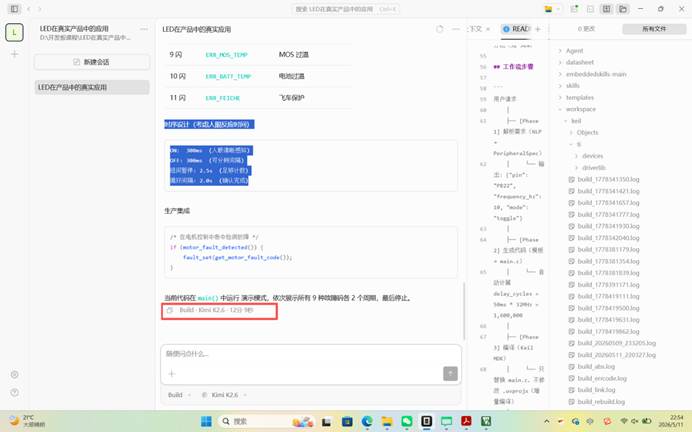

揭晓开发时间：从发出指令，全程无人工干预，花了12分钟零9秒

本专栏会持续更新

故障码闪烁系统工作流程图

1. 整体架构

┌─────────────────────────────────────────────────────────────┐
│                        main() 入口                           │
├─────────────────────────────────────────────────────────────┤
│  1. SYSCFG_DL_init()  —  初始化 MSPM0 硬件                   │
│  2. led_off()         —  确保 LED 初始关闭                    │
│  3. demo_all_faults() —  【演示模式】循环展示所有故障码         │
│  4. while(1)          —  【生产模式】持续运行 fault_process()   │
└─────────────────────────────────────────────────────────────┘

2. 演示模式 demo_all_faults()

┌─────────────────────────────────────────────┐
│         定义 demo_codes[] 数组               │
│  [过流→短路→传感器→缺相→欠压→堵转→        │
│   MOS过温→电池过温→飞车]                    │
└─────────────────┬───────────────────────────┘
                  ▼
┌─────────────────────────────────────────────┐
│          FOR i = 0 TO 8 (9种故障)           │
├─────────────────────────────────────────────┤
│  ┌─────────────────────────────────────┐    │
│  │  fault_set(demo_codes[i])           │    │
│  │  设置当前故障码，计算闪烁次数        │    │
│  └──────────────────┬──────────────────┘    │
│                     ▼                       │
│  ┌─────────────────────────────────────┐    │
│  │  FOR cycle = 0 TO 1 (各演示2轮)     │    │
│  │    fault_process()                  │    │
│  │    执行完整闪烁序列                  │    │
│  └──────────────────┬──────────────────┘    │
│                     ▼                       │
│  ┌─────────────────────────────────────┐    │
│  │  delay_cycles(1500ms)               │    │
│  │  故障码之间停顿 1.5 秒              │    │
│  └─────────────────────────────────────┘    │
└─────────────────────────────────────────────┘
                  ▼
┌─────────────────────────────────────────────┐
│       fault_set(ERR_NONE) — 结束演示         │
└─────────────────────────────────────────────┘

3. 核心闪烁逻辑 fault_process()

┌─────────────────────────────────────────────┐
│              fault_process()                 │
├─────────────────────────────────────────────┤
│                                             │
│    g_fault.target_blinks == 0 ?             │
│         │                                   │
│    ┌────┴────┐                              │
│    ▼         ▼                              │
│   是        否                              │
│    │         │                              │
│    ▼         ▼                              │
│ ┌────────┐  ┌─────────────────────────┐    │
│ │led_off()│  │ play_blink_group(count) │    │
│ │delay   │  │ 执行 N 次 ON-OFF 闪烁   │    │
│ │(1s)    │  └───────────┬─────────────┘    │
│ │return  │              │                   │
│ └────────┘              ▼                   │
│                ┌─────────────────┐          │
│                │ delay_cycles(1s)│          │
│                │ 组间循环停顿    │          │
│                └─────────────────┘          │
│                                             │
└─────────────────────────────────────────────┘

4. 单次闪烁组 play_blink_group(count)

┌─────────────────────────────────────────────┐
│         play_blink_group(count)              │
├─────────────────────────────────────────────┤
│                                             │
│   FOR i = 0 TO count-1                      │
│   ┌─────────────────────────────────────┐   │
│   │  led_on()                           │   │
│   │  delay_cycles(150ms)  ← T_ON        │   │
│   │  led_off()                          │   │
│   │  delay_cycles(150ms)  ← T_OFF       │   │
│   └─────────────────────────────────────┘   │
│                                             │
│   delay_cycles(1250ms)  ← T_GROUP_PAUSE    │
│   (给用户计数的时间)                         │
│                                             │
└─────────────────────────────────────────────┘

5. 时序图示例（以 3 闪故障为例）

时间轴 ──────────────────────────────────────────────►

LED:    ████░░░░████░░░░████░░░░░░░░░░░░░░░░░░░████░░░░...
        │  ON │OFF│  ON │OFF│  ON │OFF│  PAUSE  │  ON  │

        │←150→│←150→│←150→│←150→│←150→│←150→│←─1250──→│
        │←──────── 3次闪烁 ────────→│←组间暂停→│
        │←─────────────────── 一个 fault_process() ───────→│

闪烁次数:  1闪      2闪      3闪      [计数时间]    重复...

6. 完整演示周期时序

阶段	时长	累计
1闪故障 ×2 轮	2×(150+150+1250+1000) = 5.1s	5.1s
切换暂停	1.5s	6.6s
2闪故障 ×2 轮	2×(600+1250+1000) = 5.7s	12.3s
切换暂停	1.5s	13.8s
3闪故障 ×2 轮	2×(900+1250+1000) = 6.3s	20.1s
...	...	...
全部 9 种故障演示完	约 75 秒

7. 生产模式 vs 演示模式

┌─────────────────┐     ┌─────────────────┐
│   演示模式      │     │   生产模式      │
│  demo_all_faults│     │   while(1)      │
├─────────────────┤     ├─────────────────┤
│ 自动循环所有故障 │     │ 只闪烁当前故障   │
│ 用于产线测试     │     │ 由外部系统设置   │
│ 每种故障演示2轮  │     │ 故障变化时更新   │
│ 故障间停顿1.5s  │     │ 循环不停闪烁     │
└─────────────────┘     └─────────────────┘
         │                       │
         └───────────┬───────────┘
                     ▼
            ┌─────────────────┐
            │  fault_process()│
            │  核心闪烁逻辑   │
            └─────────────────┘
