21类交通标志实时检测：基于YOLO26的高精度识别系统解析（项目源码+数据集+模型权重+UI界面+python+深度学习+远程环境部署）
摘要
随着智能交通系统和自动驾驶技术的快速发展，道路交通信号标志的准确识别已成为保障行车安全的关键技术之一。本文基于YOLO26目标检测算法，构建了一个面向21类道路交通信号标志的识别检测系统。该系统采用1376张图像作为训练集，488张作为验证集，229张作为测试集，涵盖禁令标志、指示标志、警告标志、交通信号灯等多种类别。实验结果表明，模型在验证集上取得了0.961的mAP50和0.826的mAP50-95，多数类别的检测精度超过0.99，展现了优秀的检测性能。针对stop、yellow_left_lane等少数表现欠佳的类别，本文分析了其原因并提出了改进建议。该系统为智能驾驶环境感知提供了可靠的技术支撑。
关键词：YOLO26；目标检测；交通标志识别；智能交通系统；深度学习

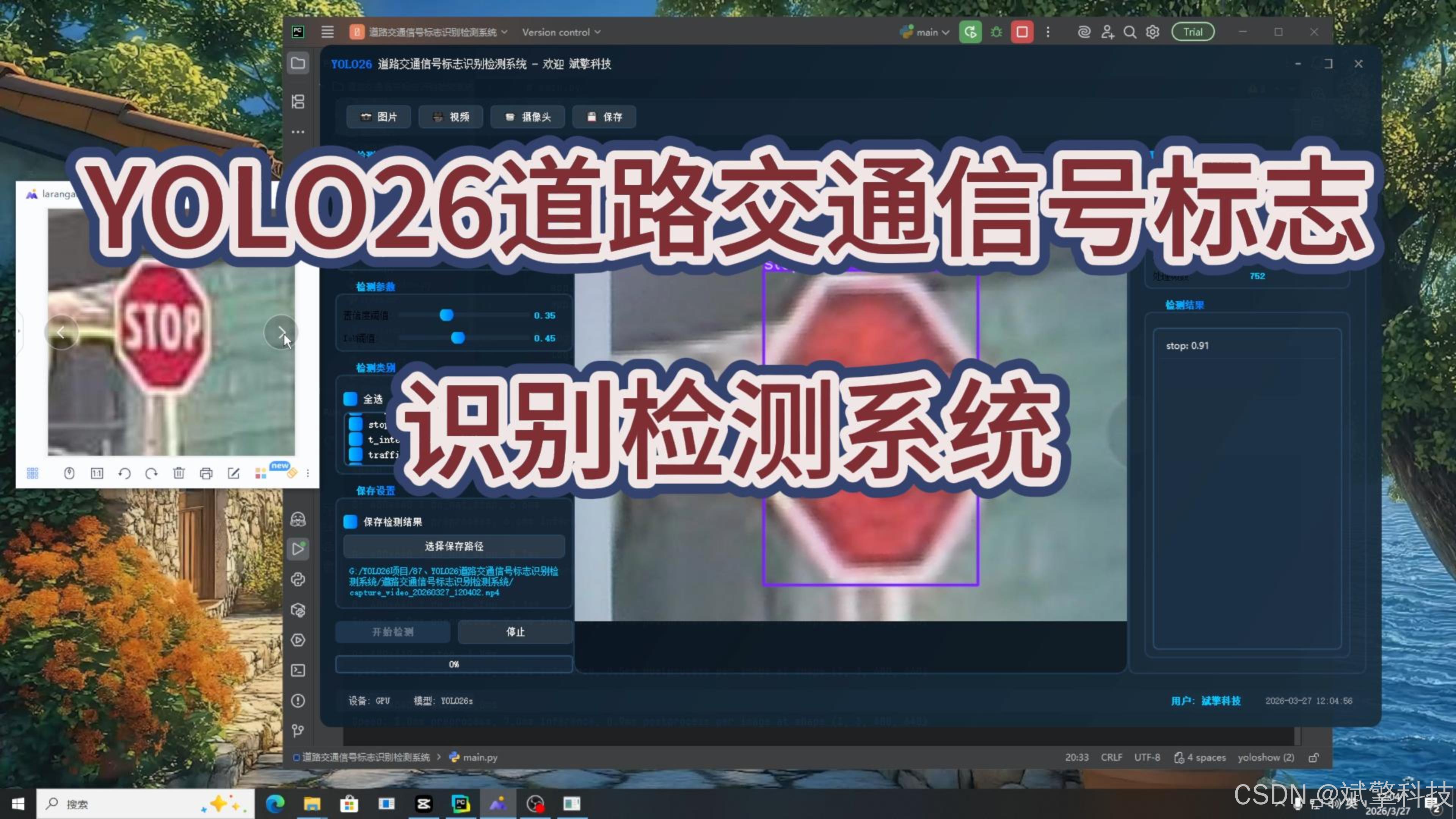

详细功能展示视频
https://www.bilibili.com/video/BV1cGoKBZEKr/?spm_id_from=333.1387.upload.video_card.click&vd_source=8279e3d5f4d5d4f0cb2bf5c842393764https://www.bilibili.com/video/BV1cGoKBZEKr/?spm_id_from=333.1387.upload.video_card.click&vd_source=8279e3d5f4d5d4f0cb2bf5c842393764https://www.bilibili.com/video/BV1cGoKBZEKr/
目录

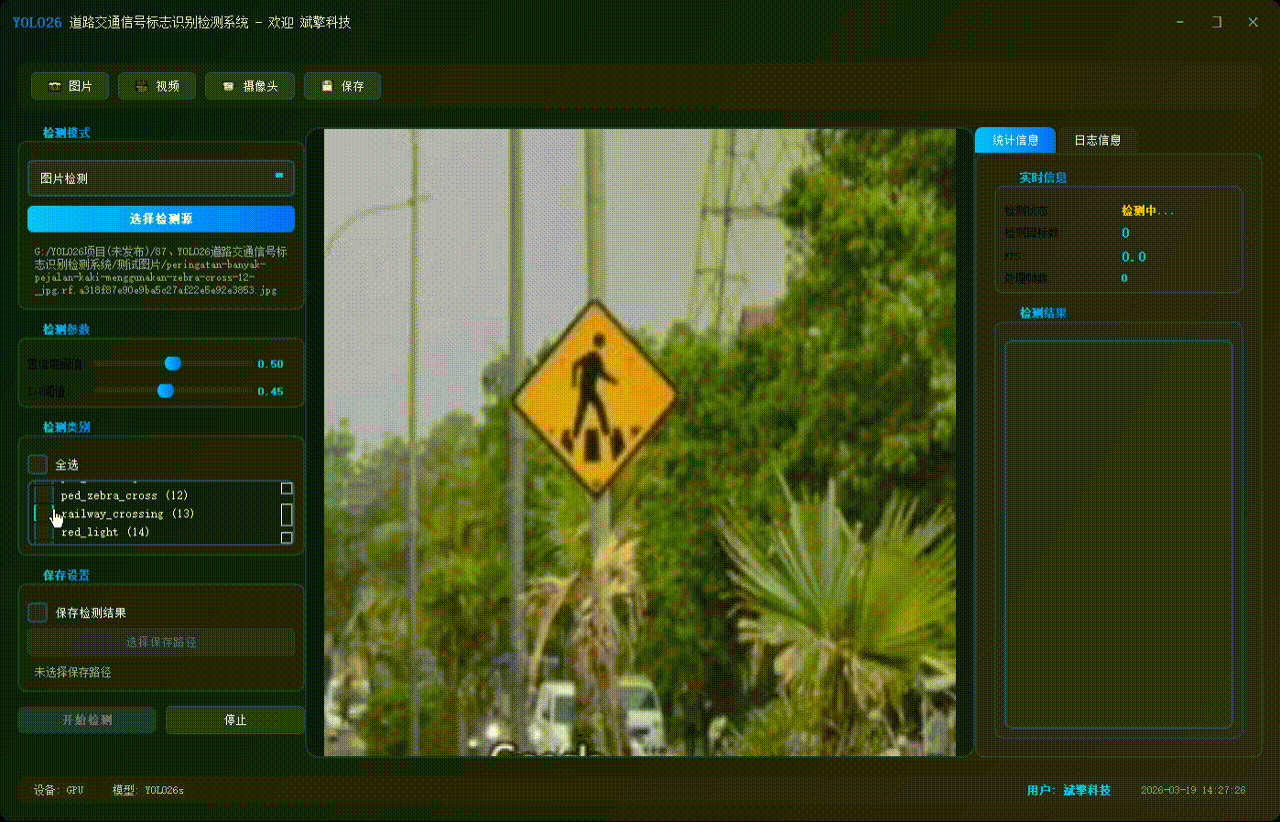

功能模块
✅ 用户登录注册：支持密码检测，密码加密。
注册
登录

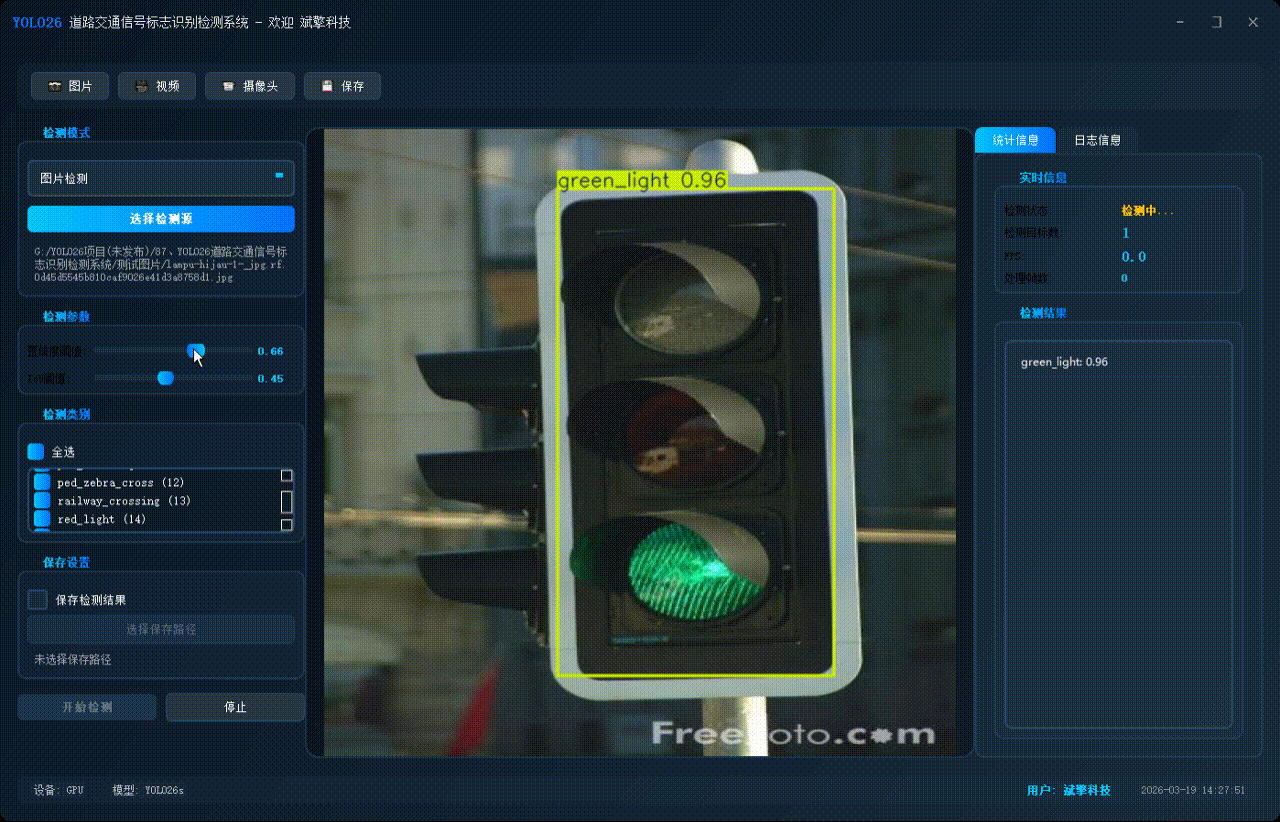

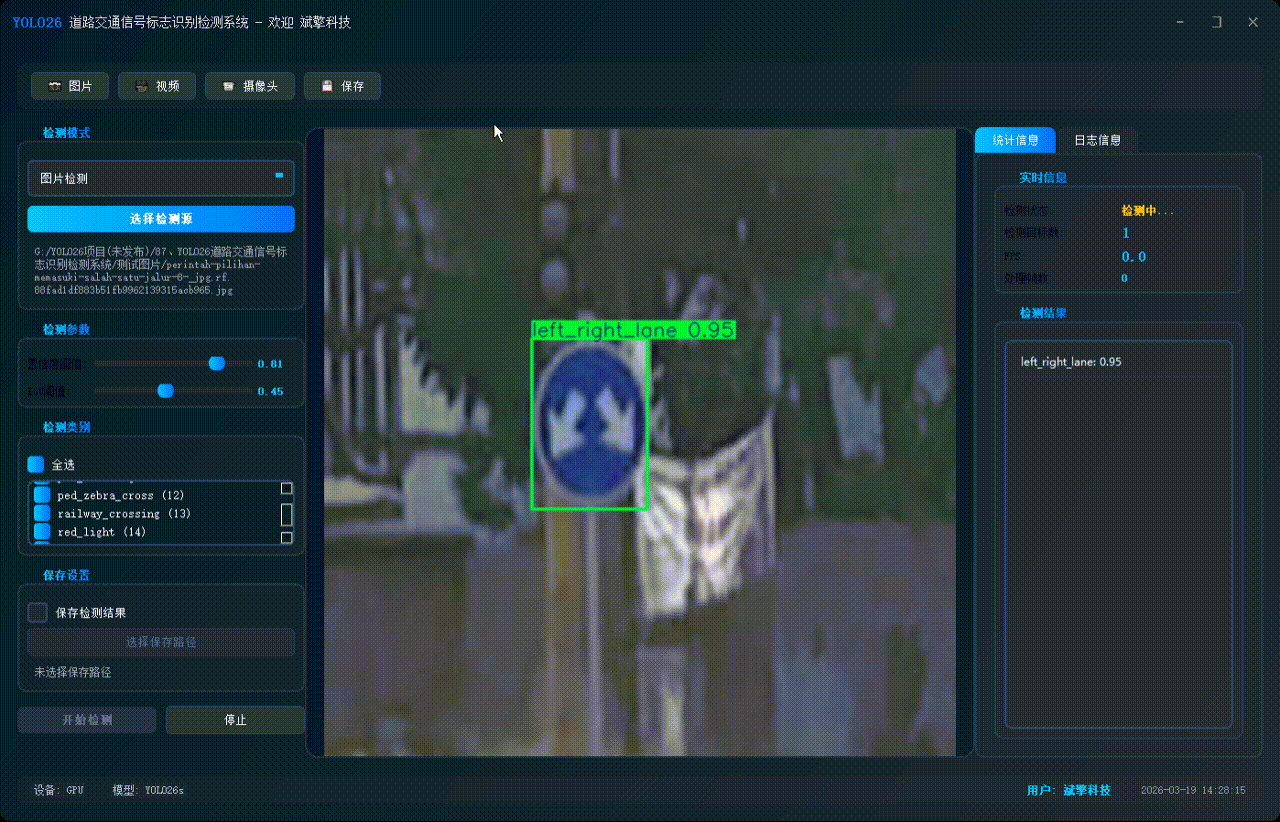

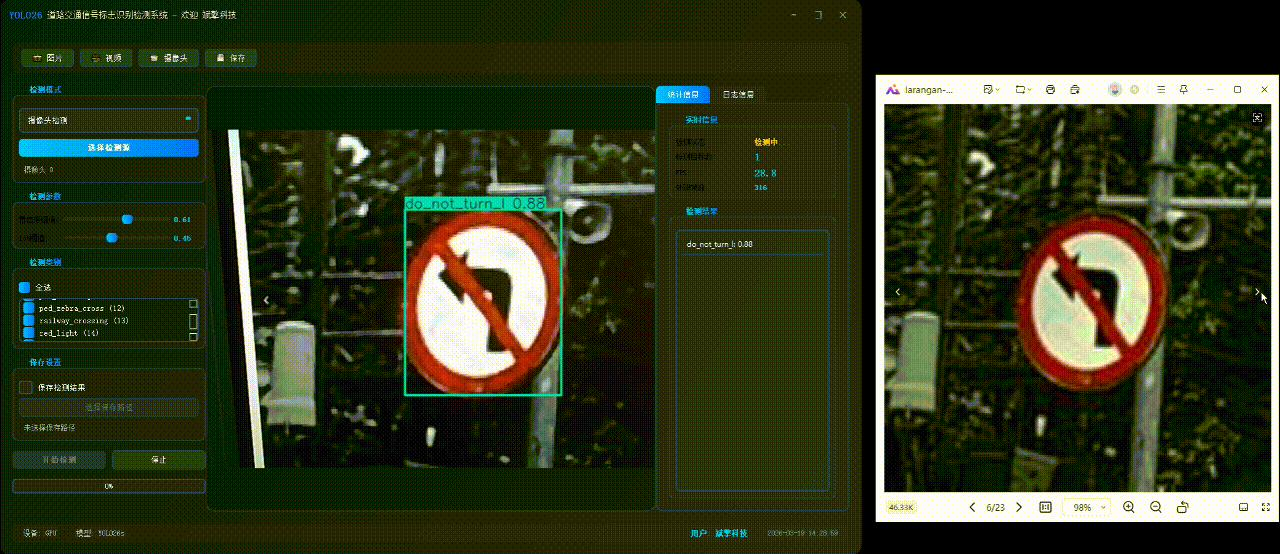

✅ 图片检测：可对图片进行检测，返回检测框及类别信息。
✅ 支持选择检测目标：可以选择一个或者多个类目的目标进行检测
✅参数实时调节（置信度和IoU阈值）
✅ 视频检测：支持视频文件输入，检测视频中每一帧的情况。
✅ 摄像头实时检测：连接USB 摄像头，实现实时监测。

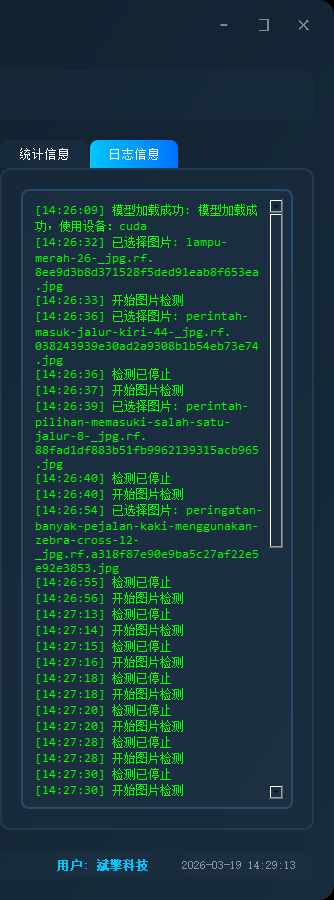

✅日志记录：日志标签页记录操作和错误信息，带时间戳
✅结果保存模块：支持图片/视频/摄像头检测结果保存

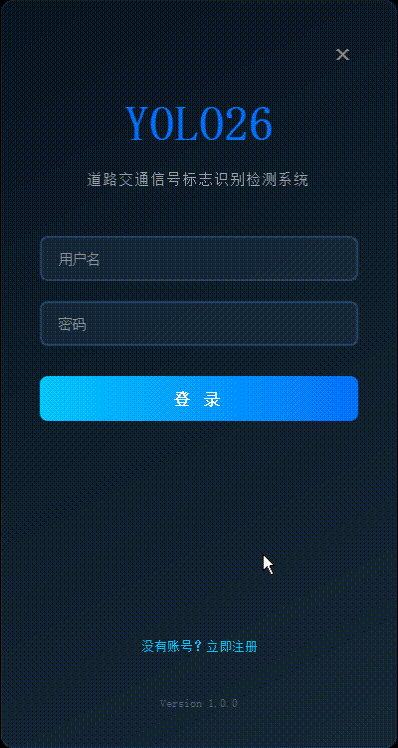

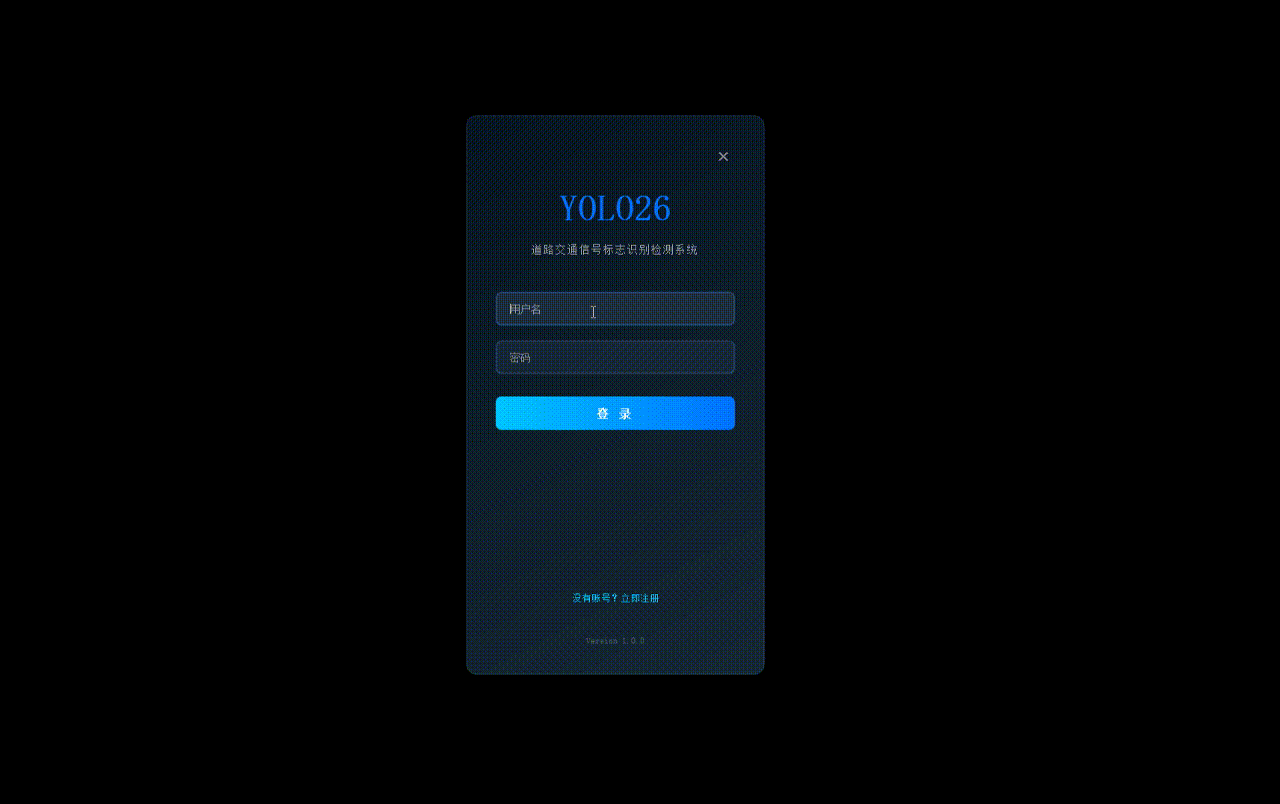

1、用户管理模块
| 功能 | 描述 |
|---|---|
| 用户注册 | 用户名、密码、确认密码、邮箱（选填）注册，密码SHA256加密存储 |
| 用户登录 | 用户名密码验证，自动跳转主界面 |
| 用户数据存储 | JSON文件存储用户信息（密码加密、注册时间、邮箱） |
| 登录状态 | 主界面显示当前登录用户名 |
2、界面与交互模块
| 功能 | 描述 |
|---|---|
| 玻璃效果界面 | 半透明毛玻璃背景，圆角边框，现代化视觉风格 |
| 无边框窗口 | 自定义标题栏，支持窗口拖动、最小化、最大化、关闭 |
| 响应式布局 | 主窗口三栏布局（左侧控制区、中央显示区、右侧信息区） |
| 状态栏 | 显示设备信息、模型状态、当前用户、实时时间 |
3、检测源管理模块
| 功能 | 描述 |
|---|---|
| 图片检测 | 支持JPG/JPEG/PNG/BMP格式图片载入 |
| 视频检测 | 支持MP4/AVI/MOV/MKV格式视频载入 |
| 摄像头检测 | 实时调用摄像头（默认ID 0）进行检测 |
| 检测源切换 | 下拉菜单切换三种检测模式，自动更新界面状态 |
4、检测参数配置模块
| 功能 | 描述 |
|---|---|
| 置信度阈值 | 滑动条调节（0-100%，步长1%），实时显示当前值 |
| IoU阈值 | 滑动条调节（0-100%，步长1%），实时显示当前值 |
| 类别选择 | 动态生成检测类别复选框，支持全选/取消全选 |
| 参数同步 | 参数实时同步到检测器核心 |
5、YOLO检测核心模块
| 功能 | 描述 |
|---|---|
| 模型加载 | 加载best.pt模型文件，自动检测GPU可用性，支持CPU/GPU切换 |
| 多模式检测 | 图片检测、视频检测、摄像头实时检测 |
| 检测线程 | 基于QThread的多线程处理，避免界面卡顿 |
| 检测结果 | 返回目标类别、置信度、边界框坐标 |
| FPS计算 | 实时计算处理帧率 |
| 进度反馈 | 视频处理进度条实时更新 |
6、结果显示模块
| 功能 | 描述 |
|---|---|
| 实时画面 | 中央区域显示检测结果图像（带标注框） |
| 统计信息 | 检测状态、目标数量、FPS、处理帧数实时更新 |
| 检测列表 | 右侧列表显示当前帧所有检测到的目标（类别+置信度） |
| 日志记录 | 日志标签页记录操作和错误信息，带时间戳 |
| 占位显示 | 未选择检测源时显示系统LOGO和提示文字 |
7、结果保存模块
| 功能 | 描述 |
|---|---|
| 保存开关 | 复选框控制是否保存检测结果 |
| 路径选择 | 自定义保存路径，支持图片/视频格式自动识别 |
| 自动命名 | 保存文件自动添加时间戳（detection_result_20240101_120000.jpg） |
| 视频保存 | 支持检测结果视频录制（MP4格式） |
| 手动保存 | 工具栏保存按钮可随时保存当前画面 |
| 保存反馈 | 保存成功弹窗提示，日志记录保存路径 |
8、工具栏功能
| 功能 | 描述 |
|---|---|
| 图片按钮 | 快速切换到图片检测模式并打开文件选择器 |
| 视频按钮 | 快速切换到视频检测模式并打开文件选择器 |
| 摄像头按钮 | 快速切换到摄像头检测模式 |
| 保存按钮 | 手动保存当前显示画面 |
9、辅助功能
| 功能 | 描述 |
|---|---|
| 错误处理 | 统一错误弹窗提示，日志记录错误详情 |
| 资源清理 | 检测停止时自动释放摄像头、视频文件、视频写入器资源 |
| 时间显示 | 状态栏实时显示系统时间 |
| 模型状态 | 状态栏显示模型加载状态和当前设备（CPU/GPU） |
10、数据校验模块
| 功能 | 描述 |
|---|---|
| 注册验证 | 用户名长度≥3，密码长度≥6，密码一致性检查，邮箱格式验证 |
| 协议确认 | 注册前需勾选同意用户协议 |
| 文件校验 | 模型文件存在性检查，文件大小验证（≥6MB） |
| 输入非空 | 登录/注册时必填项非空检查 |
引言
道路交通信号标志作为交通管理体系中的重要组成部分，承载着规范交通行为、引导车辆通行、保障道路安全的核心功能。从禁令标志到指示标志，从警告标志到交通信号灯，这些视觉元素构成了驾驶员与道路环境之间最基本的沟通渠道。在传统驾驶模式下，人类驾驶员通过视觉感知和理解这些标志，做出相应的驾驶决策。然而，随着城市化进程的加快和机动车保有量的激增，道路环境日益复杂，驾驶员的认知负荷不断增加，因误读或漏读交通标志而引发的交通事故屡见不鲜。
近年来，智能交通系统（Intelligent Transportation System, ITS）和自动驾驶技术（Autonomous Driving Technology）的蓬勃发展，对交通标志的自动化识别提出了更高要求。无论是高级驾驶辅助系统（ADAS）中的超速预警、车道保持辅助，还是L3级以上自动驾驶车辆的路径规划与决策控制，都依赖于对道路上各类交通标志的实时、准确实时感知能力。一个高效可靠的交通标志识别系统，能够在毫秒级时间内完成对标志的检测与分类，为上层决策模块提供关键的环境信息，从而显著提升行车安全性和智能化水平。
深度学习技术的突破为目标检测领域带来了革命性进展。特别是以YOLO（You Only Look Once）系列为代表的一阶段检测算法，凭借其端到端的网络结构和优异的实时性能，在工业界和学术界得到了广泛应用。YOLO26作为该系列的重要成员，在保持高检测速度的同时，通过引入更高效的特征提取网络和训练策略，进一步提升了检测精度，特别适合对实时性要求苛刻的自动驾驶场景。
然而，道路交通信号标志识别仍面临诸多挑战。首先，交通标志种类繁多，不同类别之间可能存在视觉相似性，如各类禁令标志、各类方向指示标志，容易造成类别混淆。其次，实际道路环境复杂多变，光照条件、天气状况、拍摄角度、遮挡程度等因素都会影响图像质量，对模型的鲁棒性提出考验。此外，交通标志在图像中通常占比较小，对小目标的检测能力也成为评价模型性能的关键指标。因此，构建一个能够应对上述挑战的高性能交通标志识别系统，具有重要的理论研究价值和实际应用意义。
基于此，本文设计并实现了一个基于YOLO26的21类道路交通信号标志识别检测系统，通过系统的实验验证和结果分析，评估模型在实际场景下的检测性能，针对存在的问题提出优化方案，为智能驾驶环境感知模块的开发和部署提供参考。
背景
智能交通系统与自动驾驶的发展需求
进入21世纪以来，全球汽车产业正经历着前所未有的深刻变革。电动化、智能化、网联化、共享化已成为行业发展的大趋势。根据国际自动机工程师学会（SAE）的划分标准，自动驾驶技术从L0到L5共分为六个等级，其中L3级及以上级别的自动驾驶系统要求车辆能够在特定条件下完全自主完成感知、决策和控制任务。在这一技术演进过程中，环境感知能力始终是决定自动驾驶系统安全性和可靠性的核心要素。
交通标志识别作为环境感知的重要组成部分，其准确性和实时性直接影响到后续的行为预测、路径规划和车辆控制。以高速场景为例，限速标志的误识别可能导致超速行驶或异常减速；在城区道路中，转向标志、禁令标志的错误解读则可能引发违章甚至交通事故。因此，构建一个能够适应复杂道路环境、具备高精度和高鲁棒性的交通标志识别系统，不仅是实现高级别自动驾驶的必要条件，也是提升现有ADAS系统智能化水平的关键环节。
交通标志识别的技术演进
早期的交通标志识别主要依赖于传统的图像处理技术和机器学习方法。这类方法通常包括图像预处理、颜色分割、形状检测、特征提取和分类器设计等步骤。常用的特征包括方向梯度直方图（HOG）、局部二值模式（LBP）、尺度不变特征变换（SIFT）等，分类器则多采用支持向量机（SVM）、AdaBoost或随机森林。虽然这些方法在特定条件下能够取得一定效果，但其性能高度依赖于手工设计特征的质量，对光照变化、视角变化、部分遮挡等复杂场景的适应性较差，难以满足实际应用的需求。
2012年，AlexNet在ImageNet图像分类竞赛中取得突破性成绩，标志着深度学习时代的到来。卷积神经网络（CNN）凭借其强大的特征学习能力，逐渐成为计算机视觉领域的主流方法。在目标检测任务中，R-CNN系列（R-CNN、Fast R-CNN、Faster R-CNN）开创了两阶段检测范式，通过候选区域生成和区域分类两个步骤，实现了较高的检测精度。然而，两阶段方法在速度上存在瓶颈，难以满足实时检测的需求。
为解决这一问题，以YOLO和SSD为代表的一阶段检测算法应运而生。YOLO算法将目标检测重新定义为回归问题，通过单个神经网络直接从输入图像中预测边界框和类别概率，实现了检测速度的显著提升。自2016年YOLOv1提出以来，YOLO系列不断迭代优化，YOLOv2引入锚框机制和批量归一化，YOLOv3采用特征金字塔网络（FPN）实现多尺度检测，YOLOv4和YOLOv5则在数据增强、网络结构、损失函数等方面进行了全面改进。YOLO26作为该系列的重要版本，进一步优化了骨干网络和颈部结构，在保持高速推理的同时提升了检测精度，特别适合资源受限的边缘计算设备。
交通标志识别面临的挑战
尽管基于深度学习的目标检测算法在通用目标检测任务中取得了巨大成功，但在交通标志识别这一特定领域，仍然存在诸多需要克服的难题：
1. 类别多样性与相似性：道路交通标志种类繁多，不同国家、不同地区的标志可能存在差异。同时，部分标志在形状、颜色上具有相似性，如各类禁令标志（圆形红边）和各类指示标志（圆形蓝底），容易造成模型混淆。
2. 环境复杂性：实际道路环境中，光照条件变化剧烈（晴天、阴天、黄昏、夜晚），天气状况多样（雨、雪、雾），拍摄角度多变（正面、侧面、倾斜），这些因素都会对图像质量产生影响，考验模型的鲁棒性。
3. 目标尺度问题：交通标志在图像中的尺寸通常较小，特别是在远距离拍摄或高分辨率图像中，小目标的检测成为难点。模型需要具备良好的多尺度检测能力，才能在不同距离下准确识别标志。
4. 数据不平衡：不同类别的交通标志在实际道路中的出现频率差异较大，某些罕见标志的样本数量有限，导致模型在训练过程中难以充分学习其特征，影响检测性能。
5. 实时性要求：自动驾驶系统要求在毫秒级时间内完成环境感知，这意味着目标检测算法必须在保证精度的同时具备高效的推理速度，对模型设计和硬件部署提出双重挑战。
本研究的意义
本研究基于YOLO26算法，构建了一个面向21类道路交通信号标志的识别检测系统。通过对模型的系统训练和全面评估，分析其在真实场景下的检测性能，识别存在的问题，并提出针对性的改进方案。研究成果不仅可为智能驾驶环境感知模块的开发提供技术参考，也可为交通标志数据集的建设和优化提供实践指导，具有重要的理论研究价值和实际应用前景。

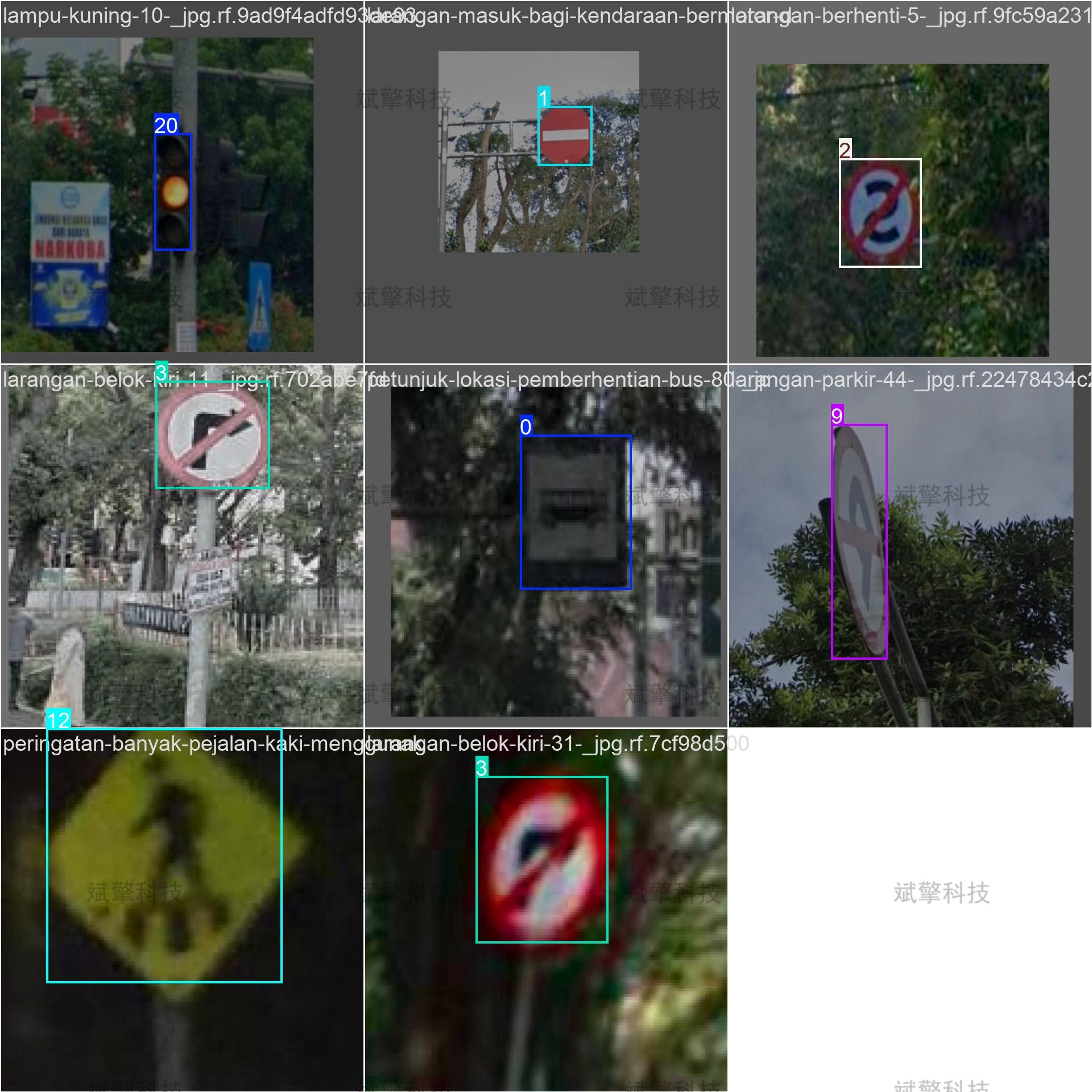

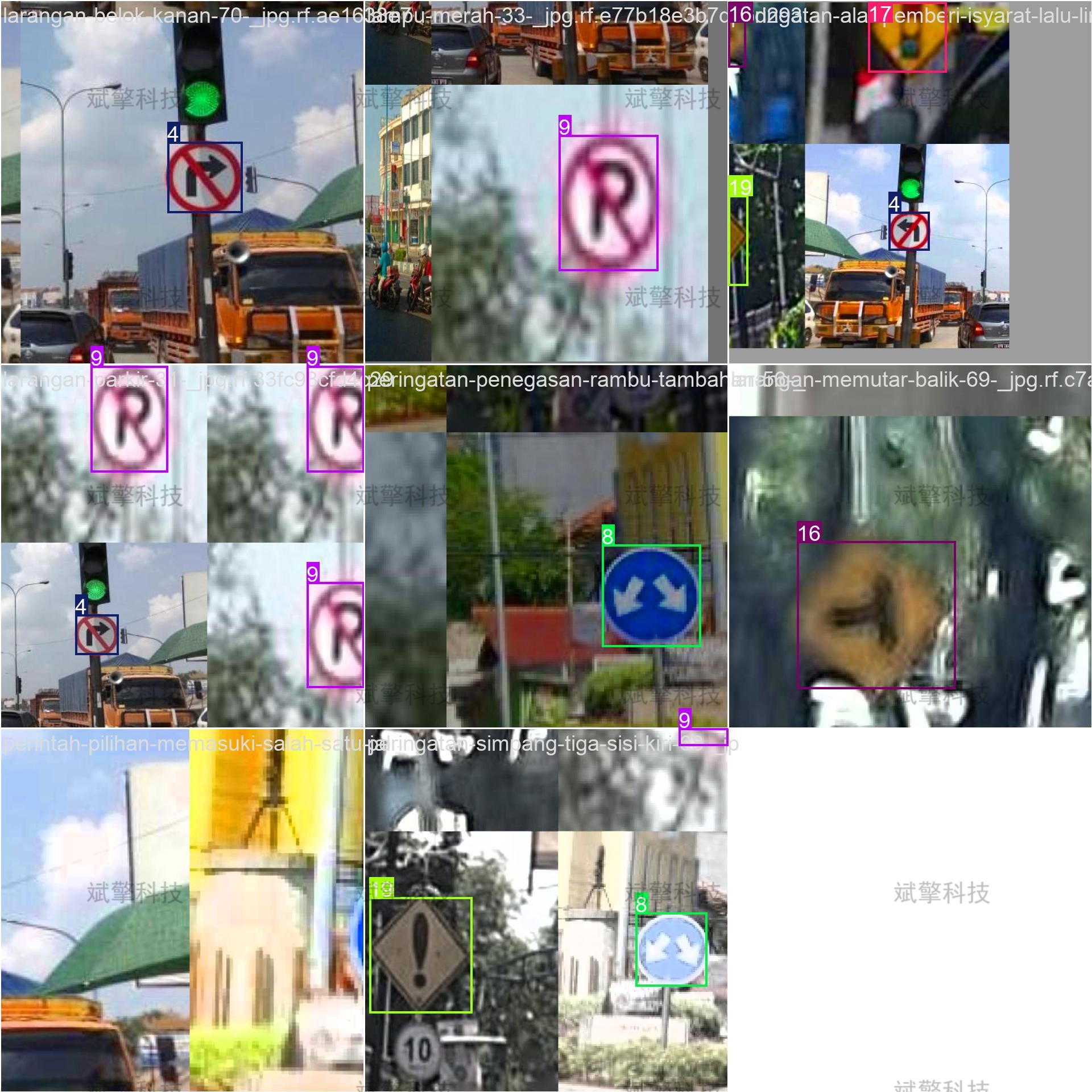

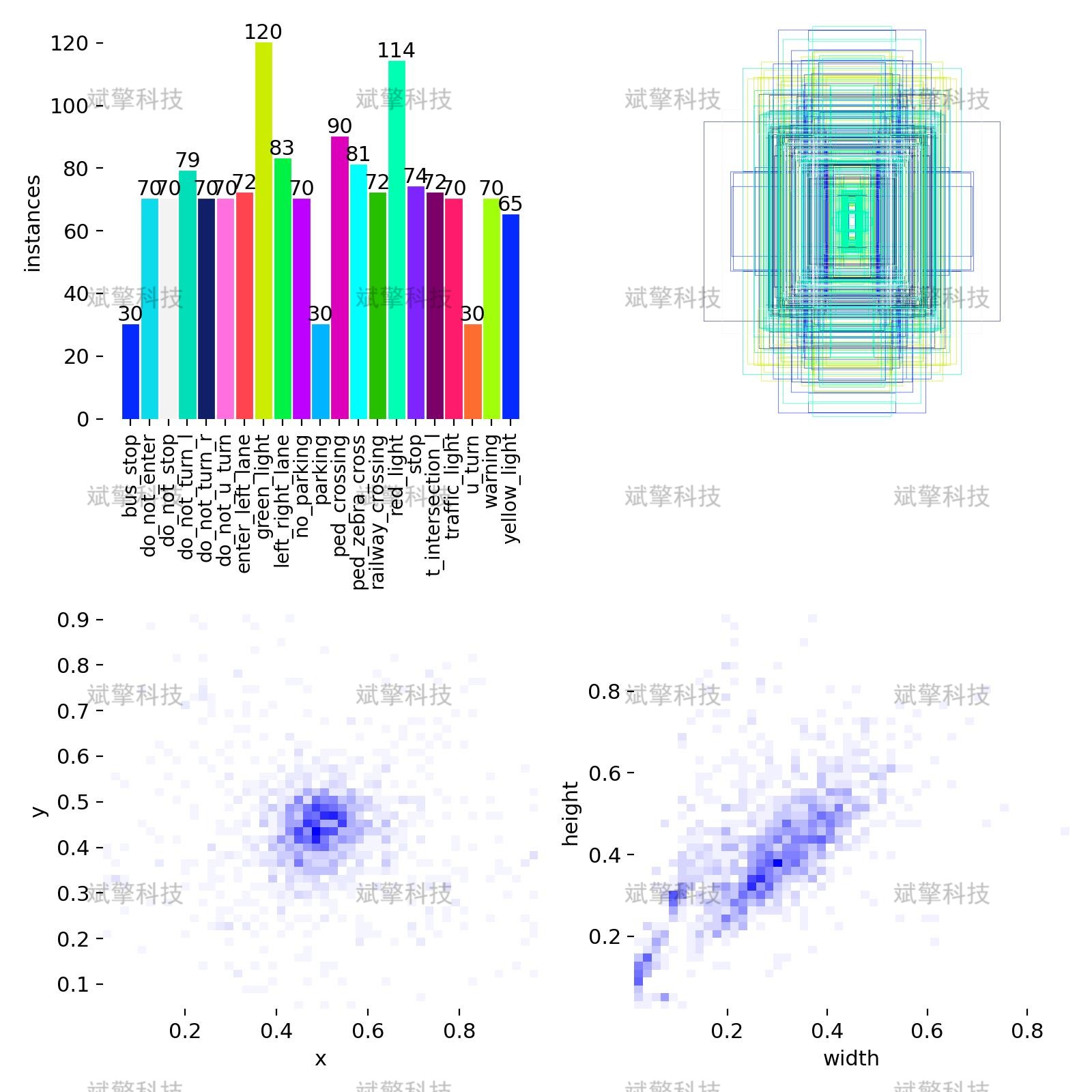

数据集介绍
本研究所使用的道路交通信号标志数据集来源于实际道路场景采集，涵盖城市道路、高速公路、乡村公路等多种路况环境。数据集包含21个类别的道路交通信号标志，具体类别如下：
| 类别编号 | 类别名称 | 中文含义 | 类别编号 | 类别名称 | 中文含义 |
|---|---|---|---|---|---|
| 0 | bus_stop | 公交车站 | 11 | ped_crossing | 人行横道 |
| 1 | do_not_enter | 禁止驶入 | 12 | ped_zebra_cross | 斑马线 |
| 2 | do_not_stop | 禁止停车 | 13 | railway_crossing | 铁路道口 |
| 3 | do_not_turn_l | 禁止左转 | 14 | red_light | 红灯 |
| 4 | do_not_turn_r | 禁止右转 | 15 | stop | 停车让行 |
| 5 | do_not_u_turn | 禁止掉头 | 16 | t_intersection_l | T型路口（左） |
| 6 | enter_left_lane | 进入左车道 | 17 | traffic_light | 交通信号灯 |
| 7 | green_light | 绿灯 | 18 | u_turn | 允许掉头 |
| 8 | left_right_lane | 左右分道 | 19 | warning | 警告标志 |
| 9 | no_parking | 禁止长时停车 | 20 | yellow_light | 黄灯 |
| 10 | parking | 允许停车 |
这些类别涵盖了交通信号标志的主要类型，包括禁令标志（如禁止驶入、禁止停车）、指示标志（如允许掉头、进入左车道）、警告标志（如铁路道口、警告标志）以及交通信号灯（红灯、绿灯、黄灯）。

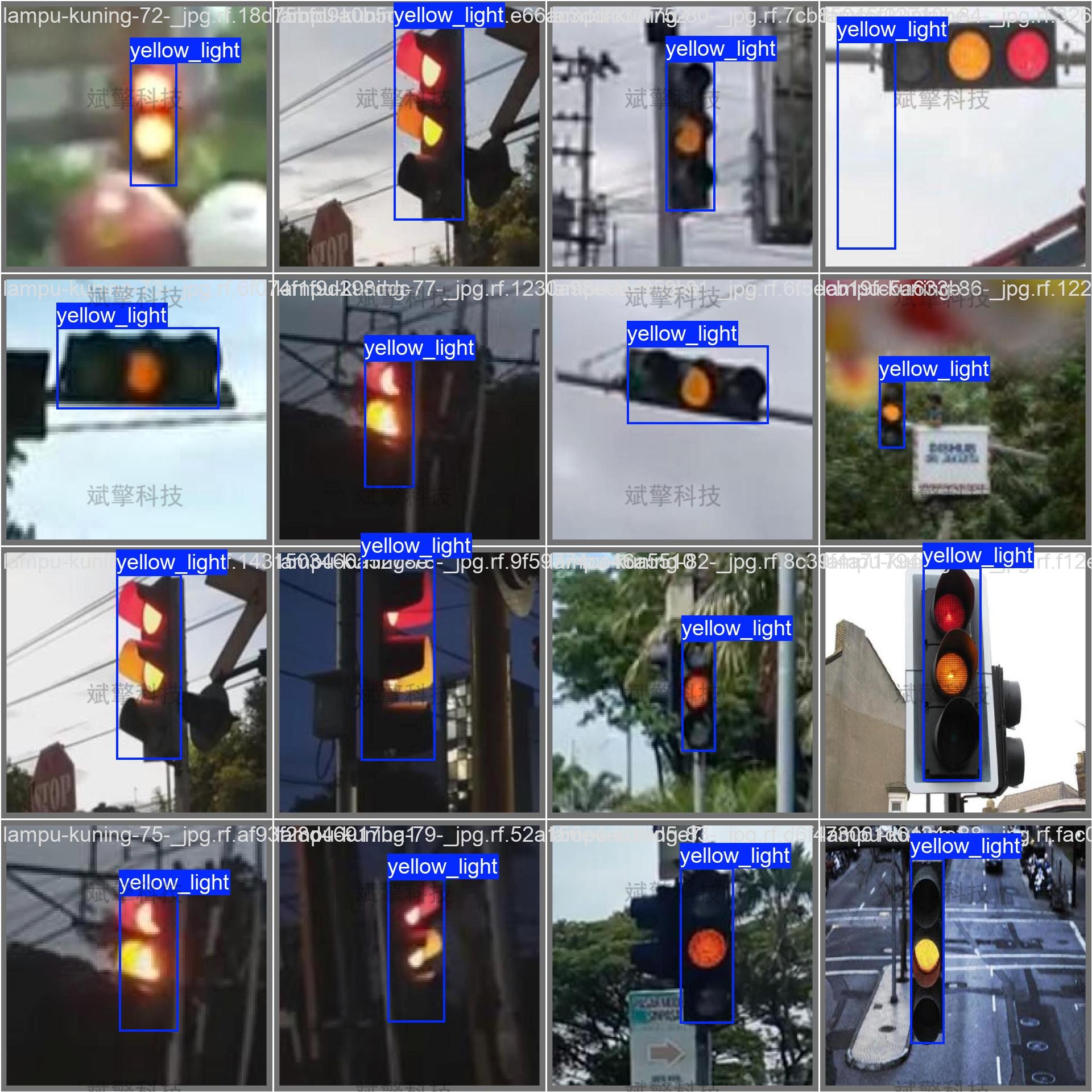

数据划分
为保证模型训练的有效性和评估的可靠性，数据集按照以下比例进行划分：
-
训练集：1376张图像
-
验证集：488张图像
-
测试集：229张图像

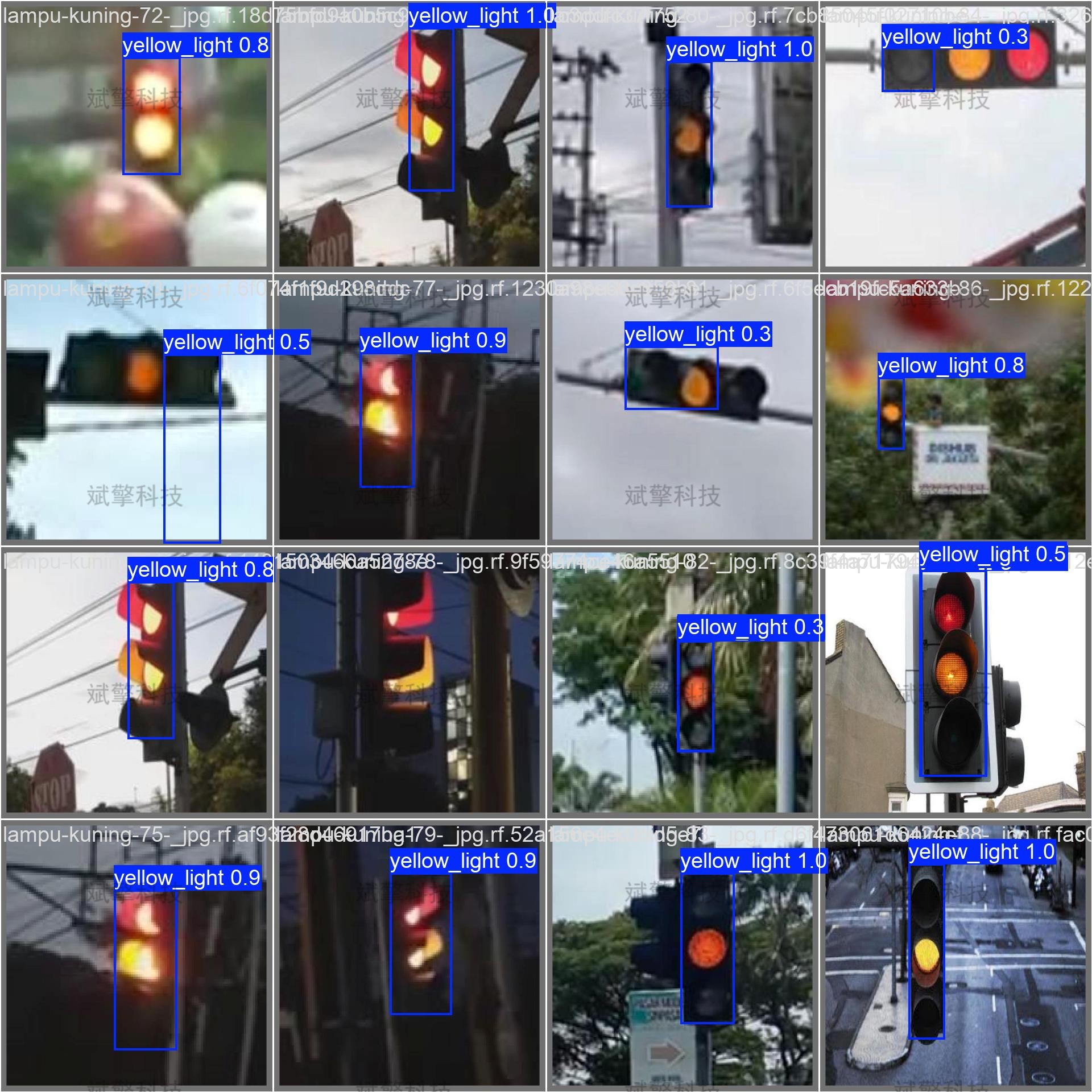

训练结果
1.总体表现
| 指标 | 数值 | 评价 |
|---|---|---|
| mAP50 | 0.961 | 优秀，整体检测精度很高 |
| mAP50-95 | 0.826 | 较好，说明模型在不同IoU阈值下表现稳定 |
| Precision | 0.947 | 很高，误检率低 |
| Recall | 0.92 | 较好，漏检率较低 |

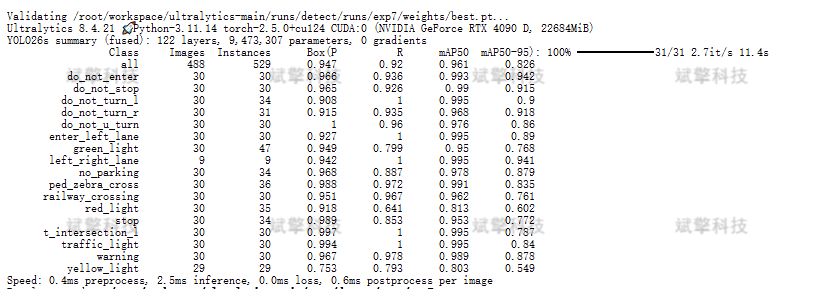

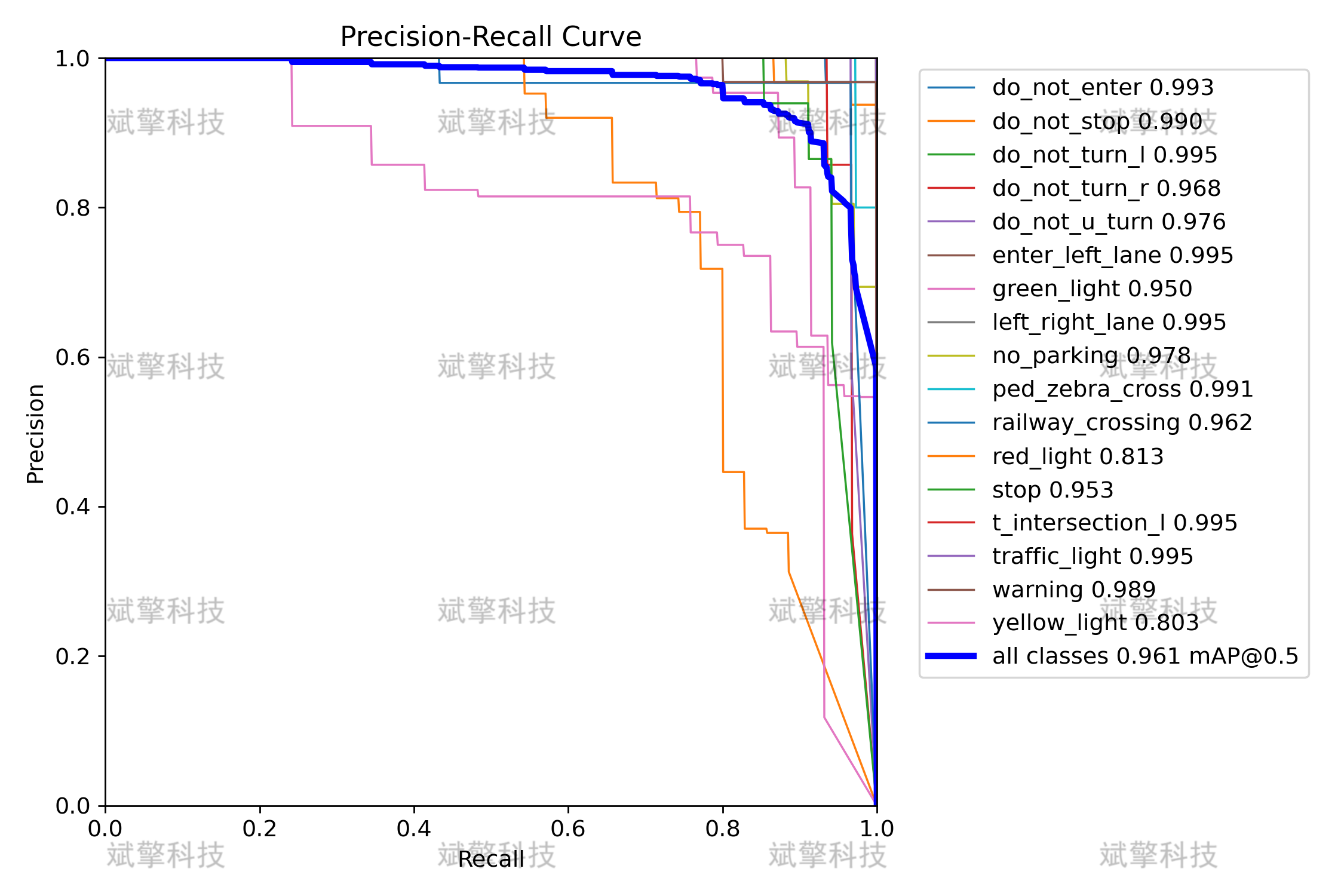

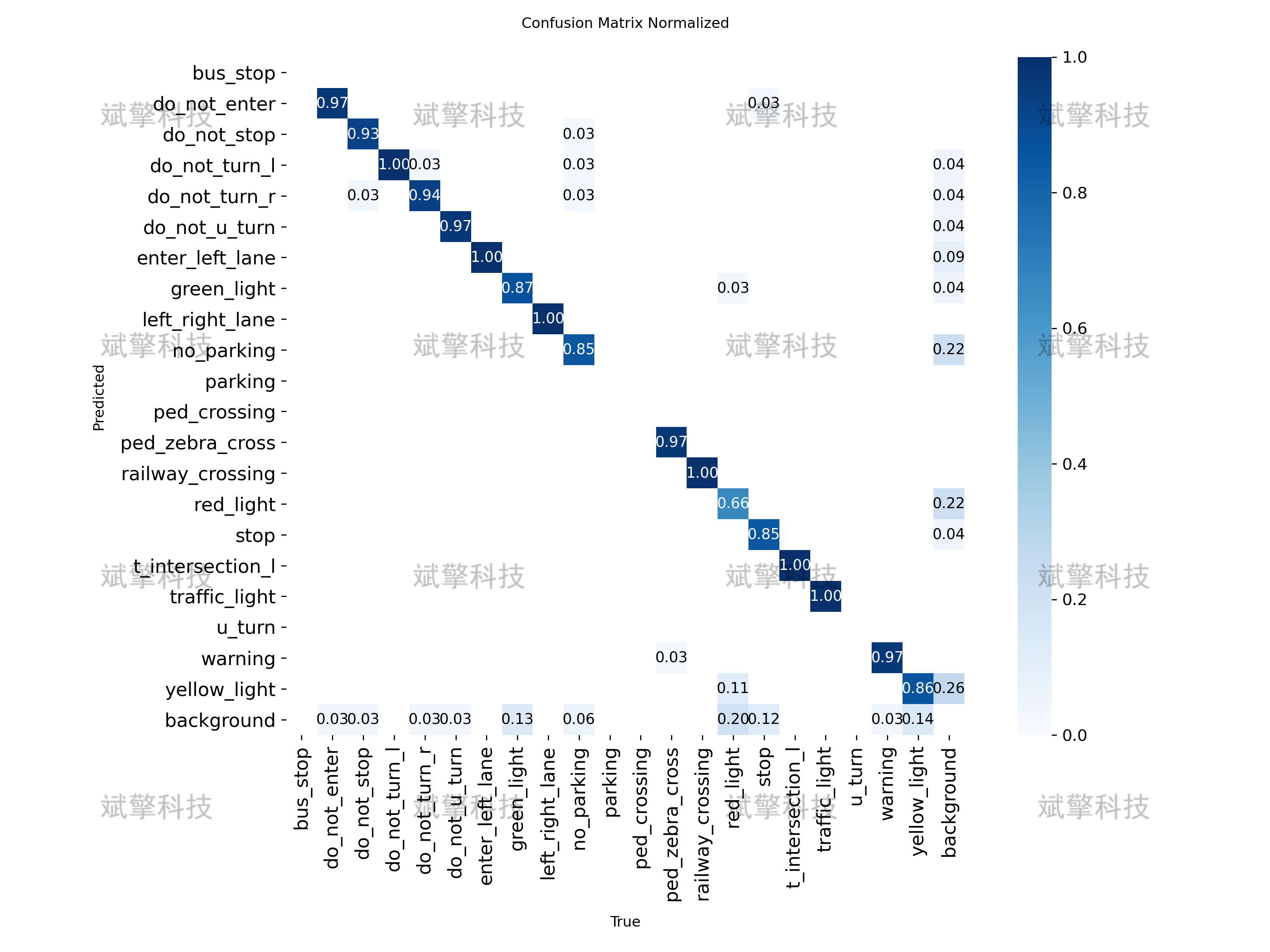

2.各类别分析
表现优秀的类别（mAP50 > 0.99）
-
do_not_enter,do_not_turn_l,enter_left_lane,left_right_lane,tintersection_l,traffic_left_lane -
这些类别几乎完美，说明特征明显、样本质量高、标注一致。
表现较差的类别（mAP50 < 0.85）
-
stop：mAP50=0.813，Recall=0.641（偏低）
-
yellow_left_lane：mAP50=0.803，Precision=0.753，Recall=0.793
-
green_right_lane：Recall=0.799，mAP50-95=0.768
这些类别可能存在以下问题：
-
样本量少或样本多样性不足
-
类别混淆（如
stop与其他禁令标志相似） -
光照、角度、遮挡等影响

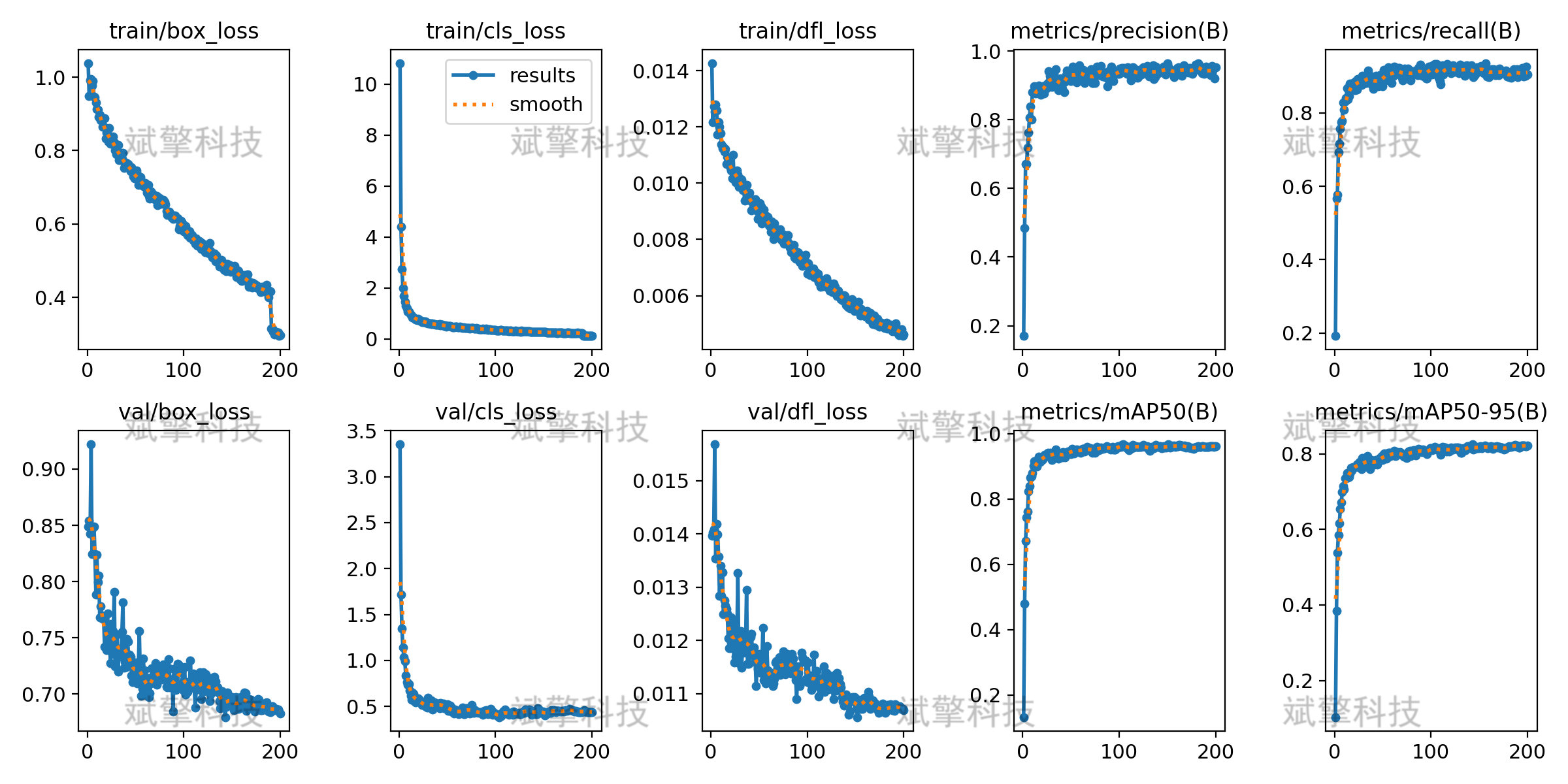

3.训练曲线分析
-

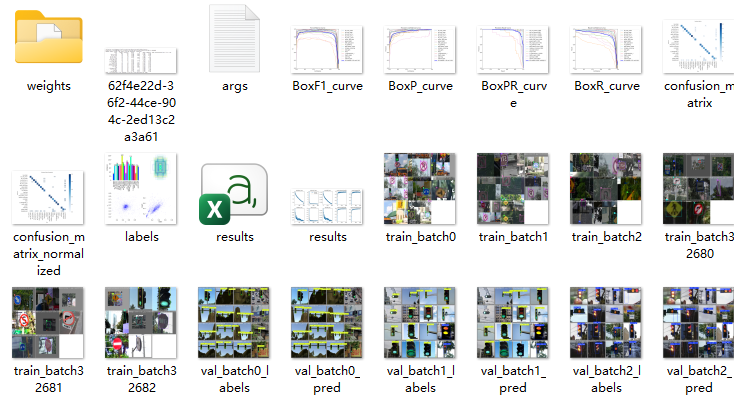

results.png显示：
-
训练和验证损失下降平稳，无明显过拟合
-
mAP50 和 mAP50-95 持续上升，训练充分
-
Ultralytics YOLO26
概述
Ultralytics YOLO26 是 YOLO 系列实时对象检测器的最新演进，从头开始专为边缘和低功耗设备而设计。它引入了简化的设计，消除了不必要的复杂性，同时集成了有针对性的创新，以实现更快、更轻、更易于访问的部署。
YOLO26 的架构遵循三个核心原则：
- 简洁性: YOLO26是一个原生的端到端模型，直接生成预测结果，无需非极大值抑制（NMS）。通过消除这一后处理步骤，推理变得更快、更轻量，并且更容易部署到实际系统中。这种突破性方法最初由清华大学的王傲在YOLOv10中开创，并在YOLO26中得到了进一步发展。
- 部署效率： 端到端设计消除了管道的整个阶段，从而大大简化了集成，减少了延迟，并使部署在各种环境中更加稳健。
- 训练创新：YOLO26 引入了MuSGD 优化器，它是SGD 和MUON的混合体——灵感来源于 Moonshot AI 在 LLM 训练中Kimi K2的突破。该优化器带来了增强的稳定性和更快的收敛，将语言模型中的优化进展转移到计算机视觉领域。
- 任务特定优化：YOLO26 针对专业任务引入了有针对性的改进，包括用于 Segmentation 的语义分割损失和多尺度原型模块，用于高精度 姿势估计 的残差对数似然估计 (RLE)，以及通过角度损失优化解码以解决 旋转框检测 中的边界问题。
这些创新共同提供了一个模型系列，该模型系列在小对象上实现了更高的精度，提供了无缝部署，并且在 CPU 上的运行速度提高了 43% — 使 YOLO26 成为迄今为止资源受限环境中最实用和可部署的 YOLO 模型之一。
主要功能
-
DFL 移除
分布式焦点损失（DFL）模块虽然有效，但常常使导出复杂化并限制了硬件兼容性。YOLO26 完全移除了 DFL，简化了推理过程，并拓宽了对边缘和低功耗设备的支持。 -
端到端无NMS推理
与依赖NMS作为独立后处理步骤的传统检测器不同，YOLO26是原生端到端的。预测结果直接生成，减少了延迟，并使集成到生产系统更快、更轻量、更可靠。 -
ProgLoss + STAL
改进的损失函数提高了检测精度，在小目标识别方面有显著改进，这是物联网、机器人、航空影像和其他边缘应用的关键要求。 -
MuSGD Optimizer
一种新型混合优化器，结合了SGD和Muon。灵感来自 Moonshot AI 的Kimi K2，MuSGD 将 LLM 训练中的先进优化方法引入计算机视觉，从而实现更稳定的训练和更快的收敛。 -
CPU推理速度提升高达43%
YOLO26专为边缘计算优化，提供显著更快的CPU推理，确保在没有GPU的设备上实现实时性能。 -
实例分割增强
引入语义分割损失以改善模型收敛，以及升级的原型模块，该模块利用多尺度信息以获得卓越的掩膜质量。 -
精确姿势估计
集成残差对数似然估计(RLE)，以实现更精确的关键点定位，并优化解码过程以提高推理速度。 -
优化旋转框检测解码
引入专门的角度损失以提高方形物体的检测精度，并优化旋转框检测解码以解决边界不连续性问题。
常用标注工具
假设您现在准备好进行标注。有几种开源工具可以帮助简化数据标注流程。以下是一些有用的开放标注工具：
Label Studio：一个灵活的工具，支持各种标注任务，并包含用于管理项目和质量控制的功能。 CVAT：一个强大的工具，支持各种标注格式和可定制的工作流程，使其适用于复杂的项目。 Labelme：一个简单易用的工具，可以快速标注带有多边形的图像，非常适合简单的任务。 LabelImg: 一款易于使用的图形图像标注工具，特别适合以 YOLO 格式创建边界框标注。
这些开源工具经济实惠，并提供一系列功能来满足不同的标注需求。
界面核心代码：
