Cortex-M7 内存映射模型

斯安

2153人浏览 · 2024-04-06 20:55:34

斯安 · 2024-04-06 20:55:34 发布

1 前言

如图1所示， Cortex-M7最大支持4GB的内存寻址，并对内存映射(memory map)做了初步的规定，将整个内存空间划分为了多个内存区域(region)。每个内存区域有着既定的内存类型(memory type)和内存属性(memory attribute)，这两者决定了访存的具体行为。

图1 Cortex-M7 memory map

2 内存区域的类型和属性

Memory ordering(内存排序) 描述了CPU访问内存的前后顺序，既可以指编译器编译时生成的内存访问序列，也可以指在运行时(runtime)由CPU生成的内存访问序列。CPU 并不是完全按照我们写的程序的逻辑顺序来访问内存的，在保证原始语义的情况下，编译器会对代码指令进行重新排序， CPU也会对指令进行重新排序、延缓执行、各种缓存等等，即通过乱序执行(out-of-order execution)来提升程序执行效率。

所以，内存排序描述了CPU在内存顺序重排方面的能力，这也直接决定了CPU是否支持乱序执行。乱序执行使得CPU可以在最大程度上利用各类型的内存的总线带宽(bus-bradwidth)以提高程序运行效率。例如，cache比普通的memory banks的访问带宽要大很多。在单线程模式下，编译器和CPU偷偷地做了优化，乱序执行的细节无须由应用层代码操心，彷佛程序确实在严格按照代码的逻辑顺序执行；但在多线程模式下，或者通过内存总线和其他硬件进行数据交互时，乱序执行很容易出问题，这时候就需要内存屏障(memory barriers）指令出场了。

2.1 内存类型memory types

Cortex-M7的内存区域的类型主要有以下几种：

① 正常(Normal）

Cortex-M7采用了流水线机制，通过执行前预取指令和分支预测来优化程序执行效率。对于normal类型内存区域，CPU可以重新排序处理（指令）以提高效率，或者可以做一些乐观的猜测性读操作(ldr)；

② 设备内存和强排序内存区域（Device and Strongly-Ordered）

对于设备内存(device memory)或强排序内存区域(Strongly-ordered memory)来说，CPU会老老实实的严格按照程序定义的顺序进行指令执行。Device Memory类型用于描述那些映射到外设寄存器的内存区域。这类内存访问可能有副作用，比如读写某个寄存器可能会触发硬件操作比如，访问一个UART的数据寄存器，如果两次写操作被合并或重排，可能导致数据发送错误。 Device Memory（设备内存）的具体特点包括：

不可缓存（Non-cacheable）：避免缓存导致数据不一致。
不可合并写操作（No write merging）：处理器必须按代码顺序执行写操作。
访问顺序要求：通常要求保持一定顺序，但允许部分优化（具体取决于子类型）
可能需要显式屏障

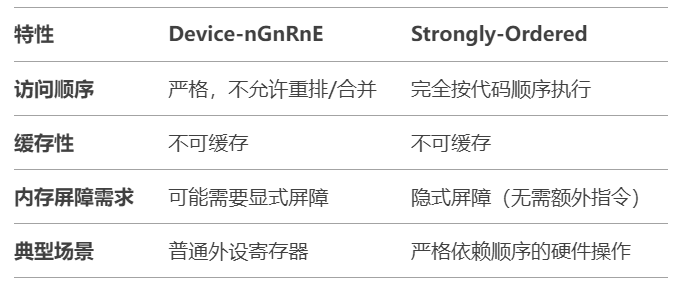

此外，设备内存和强排序内存区域也有所不同，外部内存系统(external memory system)可以用带缓冲地写设备内存(device memory)进行写操作，但不可带缓冲地写强排序内存区域。 Strongly-Ordered Memory是Device Memory的一个子集，它进一步限制了内存访问的顺序。所有对Strongly-Ordered内存的访问都必须严格按照程序中的顺序执行，没有任何优化或重排。这对于需要严格顺序的操作非常重要，比如配置硬件寄存器，必须按照特定顺序写入才能正确初始化设备，具体特点包括：

严格顺序：读/写操作按代码顺序完成，无重排或合并。
隐式内存屏障：无需显式插入内存屏障指令（如DMB）。
低延迟响应：适用于需要即时硬件反馈的场景。

Gathering, reordering, early write acknowledgement, device memmory 的细分属性。M7中device属性，可以允许访问合并，即gathering；

Device Memory：适用于需要顺序访问的外设寄存器，支持不同严格程度的子类型。
Strongly-Ordered：最严格的Device类型，强制完全顺序执行，适合关键硬件初始化，约等于最严格的device memory。

2.2 内存属性memory attributes

内存属性主要包括以下两种：

① 可共享(Shareable)

对于可共享内存区域，如果系统中存在多个总线master(bus master，例如CPU配有DMA控制器)，内存系统需要在总线master之间提供数据同步机制。所以，可共享即意味着拿来即可用，其内存区域内的数据由内存系统来保证同步性。

此外，强排序内存区域总是可共享的，强排序的目的其实是为了防范语义风险；如果多个总线master可以访问一个不可共享的内存区域，则必须由软件来保证个总线master之间的数据一致性(data coherency)。

② 不可执行(Execute Never，XN)

意为不可执行，即不可从该内存区域取值。谁胆敢从XN内存区域进行取值操作，立马错误异常(fault exception)伺候。

3 内存系统的内存访问顺序

Memory system ordering of memory accesses，描述了内存系统对于内存访问顺序相关的规范。

在不影响指令序列的行为的前提下，对于由显式内存访问指令引起的内存访问，内存系统不保证访问的实际顺序与指令的程序级顺序完全相同，即支持乱序执行。如果程序的正确执行依赖于两个内存访问指令的执行顺序，则软件必须在这两条指令之间加入内存屏障指令来保证其时序。

但是，对于设备内存(device memory)或强排序内存区域(Strongly-ordered memory)来说，内存系统确实在一定程度上保证了访存的时序。例如，假设有由同一主接口(master interface)发起的A1和A2两条访存指令，如果A1在程序中执行的顺序在A2之前，则这两条访存指令的最终内存访问顺序如表1所示：

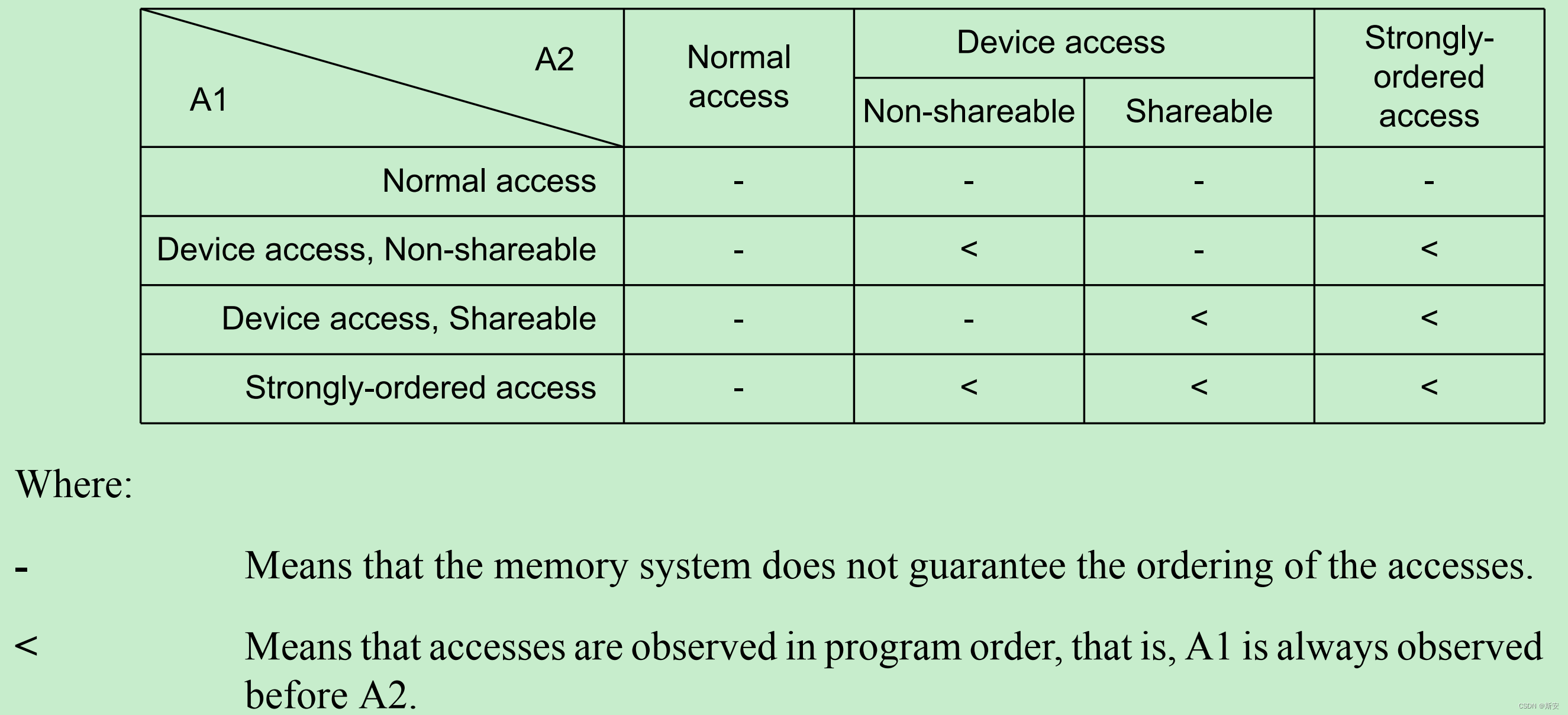

表1 内存访问顺序示例

从中可见，若两者都为可共享的设备内存或强排序内存，亦或者两者都为不可共享的设备内存，则内存访问都是严格序列化的。

4 各内存区域的访存行为(Behavior of memory accesses)

Cortex-M7对于不同内存区域的访存行为具有不同的规范。其中，Code，SRAM和 external RAM区域可用于加载程序代码，具体如表2所示。

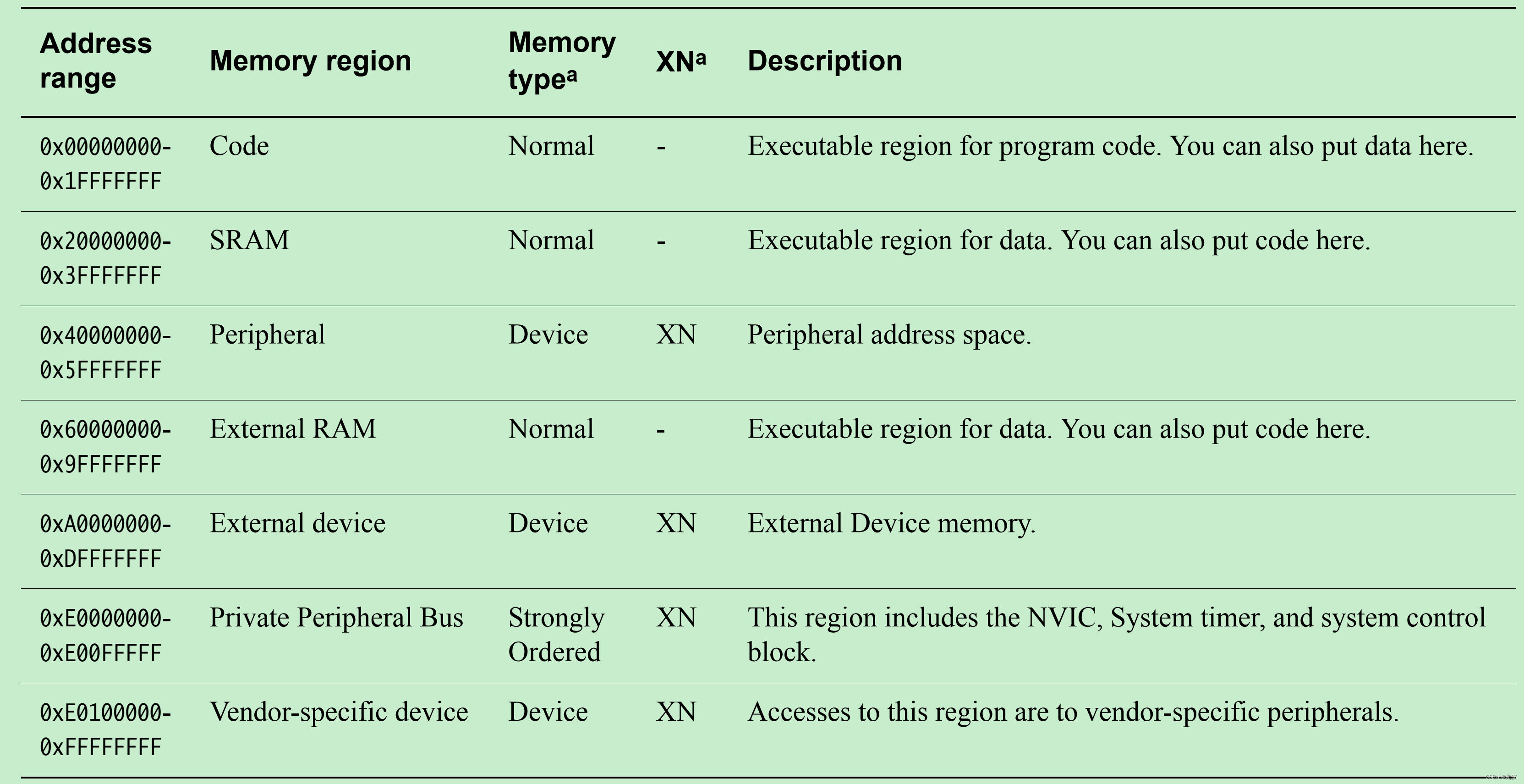

表2 各内存区域的内存访问行为明细

以上只是默认的内存访问行为，如果使能MPU，则可以对其进行重新定义。

当系统拥有cache和可共享内存(shared memory)时，某些内存区域的约束有所增加，某些内存区域被划分成更小颗粒度的区域，具体如表3所示：

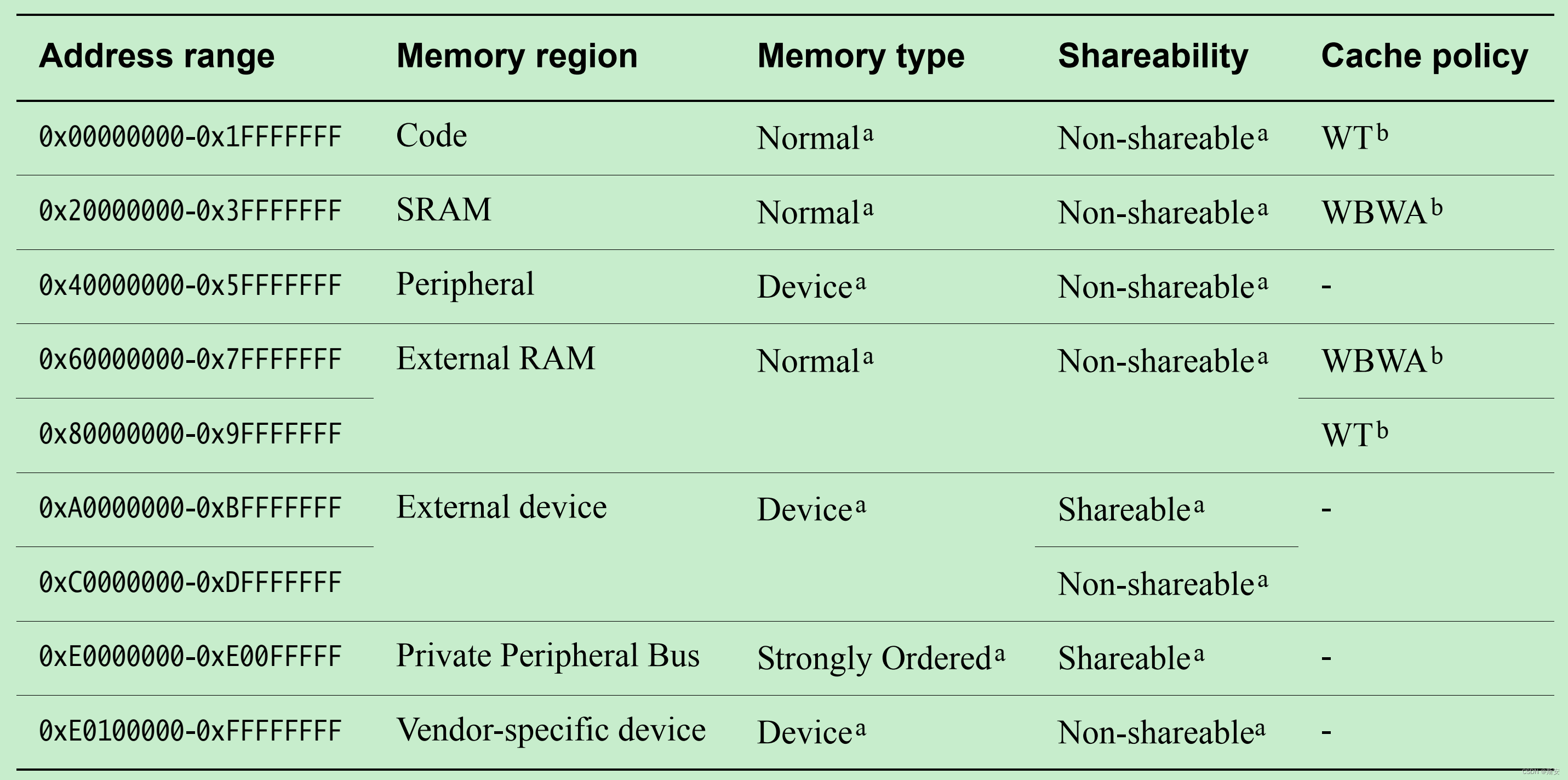

表3 各内存区域的共享性和cache策略

其中，WT表示的是write through，no allocate；WBWA表示write back，write allocate，具体含义如图2所示。

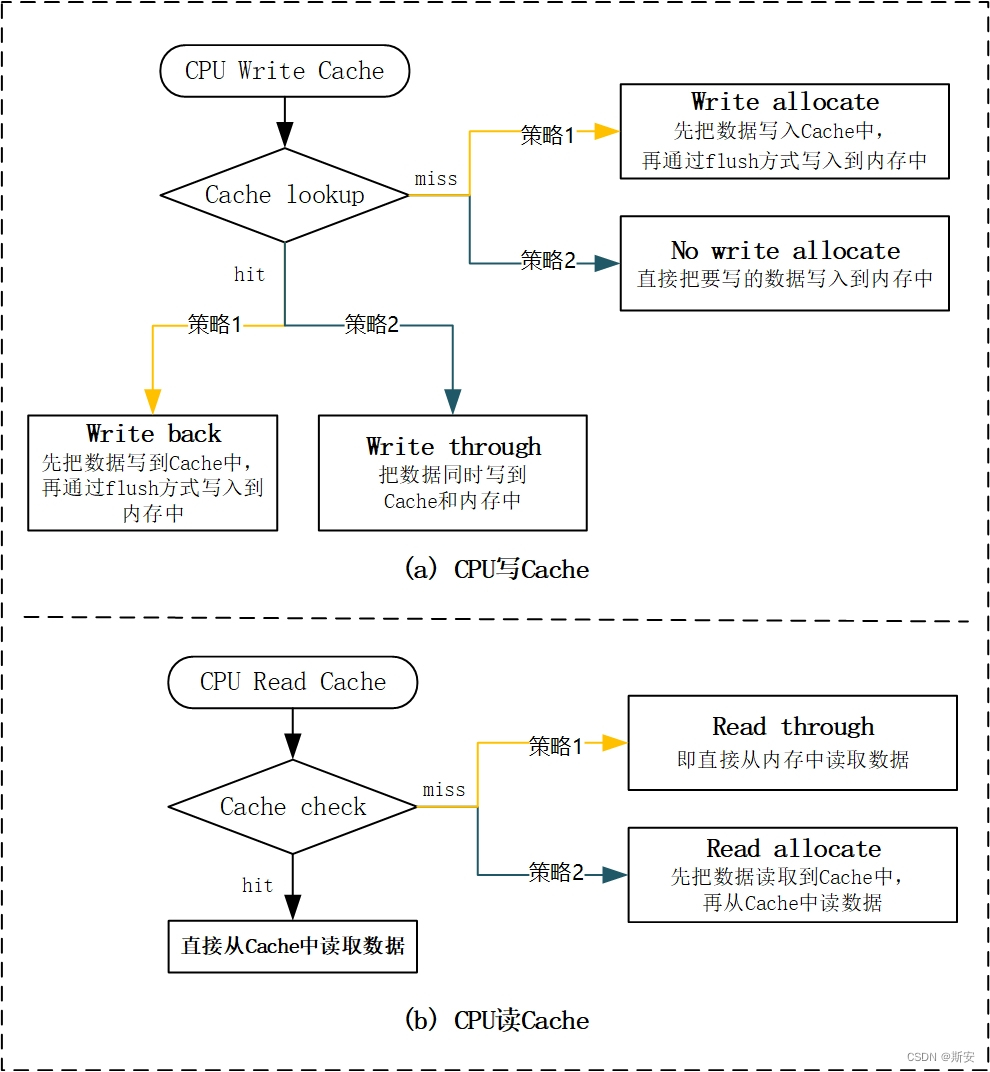

图2 Cache读写策略示意图

5 软件程序定义的内存访问顺序

软件程序直观地定义了一个程序执行流(program flow)，其规则时基于一定的逻辑顺序。而当软件程序经编译器翻译成可执行的机器码并在CPU上执行时，内存系统通常不会严格按照软件程序定义的时序来进行内存访问，这也就是前文描述的乱序执行。

CPU采用乱序执行的原因主要有以下几点：

① 在不改变软件程序定义的指令序列的预期行为的前提下，CPU可能会对一些访存操作重新排序；

② CPU拥有多个总线接口(bus interface)；

③ 不同的内存区域或设备具有不同的等待状态；

④ 一些内存访问是带缓冲的，或者是带分支预测的；

举例来说，如果可以在运行时更改存储器的映射关系或者内存保护区的设置，（通过写MPU 的寄存器），就必须在更改之后立即补上一条 DSB 指令（数据同步指令）。因为对 MPU 的写操作很可能会被放到一个写缓冲中。

写缓冲是为了提高存储器的总体访问效率而设的，但它也有副作用，其中之一，就是会导致写内存的指令被延迟几个周期执行，因此对存储器的设置不能即刻生效，这会导致紧临着的下一条指令仍然使用旧的存储器设置——但程序员的本意显然是使用新的存储器设置。这种紊乱危象是后患无穷的，常会破坏未知地址的数据，有时也会产生非法地址访问 fault。

章节3中描述的一些由内存系统保驾护航的，严格按程序定义的顺序来访问内存的情况。除此之外，需要软件程序通过内存屏障指令(memory barrier instructions)来强制保证CPU的内存访问顺序，即严格按照软件程序定义的指令序列执行。

这些相关的内存屏障指令指令有如下几种：

① DMB(Data Memory Barrier)

DMB指令可以保证其身前的内存指令全部处理完成后，其身后的指令才可以开始处理；DMB对于非访存指令的执行顺序没有影响；

② DSB(Data Synchronization Barrier)

DSB架起了一道屏障，保证其身前所有的内存指令都执行完毕后，才会打开屏障，使得其身后的内存指令得以开始执行。在屏障打开之前，后续的所有内存指令都只能乖乖等待。此外，DSB指令不会更新xPSR的标志位。

③ ISB(Instruction Synchronization Barrier)

ISB指令是指令级别的同步指令，在其身前的内存指令全部处理完毕后，对于其后的已预取指令通通抛掉，直接清洗流水线，重新从cache或内存中取指。这也就，处理结果对于后续的指令来说，ISB之前的所有指令都已执行完毕，且结果也已经落到实处；

        DMB 在双口 RAM 以及多核架构的操作中很有用。如果 RAM 的访问是带缓冲的，并且写完之后马上读，就必须让它“喘口气” ——用 DMB 指令来隔离，以保证缓冲中的数据已经落实到 RAM 中。
        DSB 比 DMB 更保险（当然也是有执行代价的），它是宁可错杀也不漏网——清空了写缓冲，使得任何它后面的指令，不管要不要使用先前的存储器访问结果，通通等待访问完成。
        同 DMB/DSB 相比， ISB 指令看起来似乎最强悍，对于高级底层技巧：“自我更新” (self-mofifying)代码，非常有用。举例来说，如果某个程序从下一条要执行的指令处更新了自己，但是先前的旧指令已经被预取到流水线中去了，此时就必须清洗流水线，把旧版本的指令洗出去，再预取新版本的指令。因此，必须在被更新代码段的前面使用 ISB，以保证旧的代码从流水线中被清洗出去，不再有机会执行。
