wifi模组是什么就不多赘述了，就是提供wifi功能的芯片或者模组。

我们直接从负责协议栈层级的角度，来总结下有哪些类型的wifi芯片或者模组。

wifi模组类型

从Wi-Fi芯片/模组负责的协议栈层级角度，可以清晰地分为四大类型。这个分类直接决定了你的主控处理器需要承担多少网络软件工作。

类型一：纯射频前端/收发器

• 负责层级：仅物理层

• 工作原理：只负责无线电信号的发送和接收，将数字信号调制成射频信号，或反之。不处理任何协议逻辑。

• 特点：极少单独使用，需要外部主控（通常是FPGA或高性能DSP）来软件实现Wi-Fi的基带处理和所有上层协议。开发难度极大，通常只用于专业通信设备开发。

• 典型例子：AD9361 (ADI)、RFFC507x (Qorvo)。

类型二：Wi-Fi MAC/基带芯片

• 负责层级：物理层 + 链路层(MAC)

• 工作原理：硬件集成了完整Wi-Fi物理层和MAC层功能。能处理帧封装、介质访问控制、硬件加解密等。但本身不带TCP/IP协议栈。

• 特点：这种芯片的出现，使得主控只需运行TCP/IP协议栈和驱动即可联网。AIC8800D40、BCM43362、MR09等都属于这个类型。

• 使用方式：需要搭配一个有一定处理能力的MCU（如ARM Cortex-M系列、Cortex-A系列），由主控运行TCP/IP协议栈和驱动，通过SDIO/USB等接口与模组通信。

类型三：物联网SoC/透传模组

• 负责层级：物理层 + 链路层 + 网络/传输层 (TCP/IP协议栈)

• 工作原理：内部集成了MCU和完整网络协议栈。不仅处理Wi-Fi底层，还内置了TCP/IP、HTTP、MQTT等协议。

• 特点：主控只需通过AT指令配置，或通过串口发送数据。模组会自动完成所有网络传输和协议解析工作。对主控要求极低，开发简单快速。这是目前物联网设备中最主流的方案。

• 典型例子：W500、HLK-RM58N、ESP8266 (可运行透传固件时)、WizFi210。

类型四：全集成Wi-Fi SoC

• 负责层级：物理层 + 链路层 + 网络/传输层 + 部分应用层

• 工作原理：这是类型三的加强版。芯片内部集成了更高性能的CPU和更大容量的内存，用户可以直接在芯片上编写应用代码。

• 特点：一块芯片就是一个完整的系统。它既能处理所有底层和网络协议，又能直接运行你的控制逻辑（如读传感器、控制继电器）。因此，这种模式下完全不需要外部主控。

• 典型例子：乐鑫的 ESP32系列、瑞昱的 RTL8710、联盛德的 W800。

总结与选型建议

类型	负责层级	主控端需要做的	开发难度	典型性价比
射频前端	PHY	几乎全部 (物理层处理到应用)	极高	不适用于普通开发者
MAC/基带芯片	PHY + MAC	TCP/IP协议栈 + 驱动 + 应用	高	较高
物联网SoC/透传模组	PHY + MAC + TCP/IP	仅应用逻辑 (发串口指令)	低	中 (主控成本低)
全集成Wi-Fi SoC	PHY + MAC + TCP/IP + 应用	无需主控	中 (直接编程)	最低 (单芯片解决)

选型建议：

• 追求最低成本、最小体积、想直接编程：选 全集成Wi-Fi SoC (如ESP32-C3)。

• 已有主控且资源紧张（如51单片机），不想折腾复杂协议：选 物联网SoC/透传模组 (如HLK-RM58N)。

• 主控性能强（如Linux板子），需要高性能、稳定、低功耗的Wi-Fi连接：选 MAC/基带芯片 (如AIC8800D40)，能充分发挥主控性能，并灵活选择Linux下成熟的网络协议栈。

• 需要超高带宽（视频流、文件传输）：一般也会选用 MAC/基带芯片 (如高通、博通方案)，配合高性能主控跑优化过的协议栈。

AIC8800D40简介

AIC8800D40 是爱科微（AIC）推出的一款具体型号芯片，属于我之前介绍的AIC8800系列。它的核心特点是同时支持Wi-Fi 6（第六代无线网络）和蓝牙5.4的双模单芯片解决方案。

你可以把它理解为AIC8800系列中的一个主流型号，很多市售的Wi-Fi 6模组都是基于这款芯片开发的。

核心规格与性能

主要参数	具体指标
无线标准	Wi-Fi 6 (802.11 a/b/g/n/ac/ax)，蓝牙 5.4
频段支持	双频：2.4GHz 和 5GHz
天线配置	1T1R（单发单收）
最大速率	286.8 Mbps (20/40MHz带宽下)
调制能力	支持1024-QAM、OFDMA、MU-MIMO等Wi-Fi 6关键技术
发射功率	最高 +23dBm @ 11b 模式；+18dBm @ MCS7模式
接收灵敏度	-97dBm @ 11b 1M模式
封装尺寸	紧凑的 5mm x 5mm QFN48 封装

值得一提的是，它内置了Cortex-M4F处理器和992KB SRAM，可以作为独立的主控（SoC模式）运行简单的网络应用，也可以通过SDIO、USB等接口与外部主控配合工作。

基于该芯片的常见模组型号

由于AIC8800D40是一颗很受欢迎的芯片，市面上有多家模组厂商基于它开发了产品，方便直接集成。常见的有：

• TL8800D4SC (创凌)：采用SDIO接口，尺寸12x12mm，工作温度-20°C to +70°C。

• FTG800D40L-HV2 (安信奥科技)：采用USB接口，尺寸12x13mm，支持IPEX天线。

• BL-M8800DU6-40 (博通微)：采用USB 2.0接口，尺寸13.0x12.3mm，工作温度-20°C to +70°C。

• AW869A-D40：采用USB接口的透传模组。

典型应用场景

AIC8800D40的高性能和双频特性，使其被广泛应用在以下设备中：

• 消费电子：智能电视、机顶盒（OTT/IPTV）、广告机、投影仪。

• 物联网与工业：工业控制、医疗设备、无线存储、POS机。

• 智能设备：机器人、无人机、行车记录仪、车机系统。

总结

AIC8800D40是AIC8800系列芯片中的一款具体型号，它通过单颗芯片同时实现了高速双频Wi-Fi 6和最新的蓝牙5.4连接。它的紧凑封装和丰富接口让其非常适合对尺寸和性能有要求的嵌入式应用。

AIC8800D40职责

根据AIC8800D40的数据手册，它作为一颗芯片（模组内部的芯片），其硬件层级的职责范围如下：

🎯 硬件层面：物理层 + 链路层 (MAC)

这是模组最根本的职责。根据其官方描述，AIC8800D40是一颗 "CMOS单芯片完全集成的RF（射频）、基带和MAC" 的芯片。

这意味着，在脱离主控驱动的情况下，它本身负责：

层级	英文	核心职责
物理层 (PHY)	Radio/Baseband	负责2.4G/5G频段无线电信号的收发、调制解调（如1024-QAM），并支持Wi-Fi 6的OFDMA、MU-MIMO等底层技术。
链路层 (MAC)	Media Access Control	负责管理对无线介质的访问、帧封装、冲突避免，以及实现硬件级别的加密（支持WEP/WPA/WPA2/WPA3-SAE）。

🐚 硬件内部：基础的"固件"支持

虽然更高层的网络协议栈（TCP/IP）需要由主控CPU的驱动提供，但该模组内部固件支持一些模式控制和安全相关的嵌入逻辑：

• 原生工作模式：模组硬件固件支持同时工作在 STA（客户端模式）、AP（热点模式）和Wi-Fi Direct（点对点模式）。

• 安全标准：硬件层面原生支持 WPA3-SAE 等最新的无线安全加密标准（注意：这是链路层加密，不是TCP/IP层）。

🧩 通信接口：物理连接通道

它是芯片与外界主控通信的物理通道，但不负责解析高层数据：

• 物理接口：提供SDIO 3.0、USB 2.0、HCI_UART（用于蓝牙）、PCM（用于音频）等接口。

• 作用：通过这些接口，将接收到的Wi-Fi帧（802.11格式）传输给主控，或者从主控接收要发送的原始数据帧。

💎 总结

AIC8800D40芯片/模组本身，其硬件核心职责就是处理物理层（PHY）和媒体接入控制层（MAC），也就是你说的无线信号的收发、调制解调和底层的介质访问控制。

它更像一个功能强大的"硬件无线收发器+链路控制器"。而更高层的任务（如TCP/IP协议栈解析、Socket通信、应用数据处理）都需要依赖主控CPU运行驱动和操作系统网络协议栈来完成。

AIC8800D40的驱动开发流程

针对 AIC8800D40 这类MAC/基带芯片的驱动开发，流程比透传模组复杂，核心工作是让主控能通过 SDIO/USB 接口控制它，并为其加载固件。

以下是基于 Rockchip（瑞芯微）Android/Linux 平台的典型开发流程：

1. 前期准备与硬件连通性检查

• 获取物料：向厂商索取最新的驱动源码包、固件（.bin）和移植补丁，确认与你手上的模组型号（如BL-M8800DS2-40）严格匹配。

• 硬件检查：核对原理图，确认模组的SDIO数据线、时钟、电源及复位引脚连接正确。上电后用示波器测量关键引脚电平（特别是SDIO 3.0下要求1.8V），排除硬件虚焊或电平不匹配。

2. 内核驱动移植

将驱动源码放入内核目录，并通过配置和修改Makefile，确保其能被正确编译。

• 添加驱动源码：将 driver_fw/driver/aic8800 源码复制到 kernel/drivers/net/wireless/aic8800/。

• 配置Kconfig/Makefile：修改上层 Kconfig 和 Makefile，增加对 AIC8800 目录的引用。

• 修改平台适配文件：进入 aic8800/bsp/ 等子目录，强制指定编译平台为 Rockchip，并填写内核源码 (KDIR) 和交叉编译工具链 (CROSS_COMPILE) 的正确绝对路径。

• 配置内核：在内核配置文件中（如 rockchip_defconfig）开启以下选项：

  text

  CONFIG_AIC_WLAN_SUPPORT=y     # 总开关
  CONFIG_AIC8800_WLAN_SUPPORT=m # 编译成模块

3. 设备树 (DTS) 配置

配置硬件资源，告诉内核模组接在哪个SDIO总线，以及如何控制其电源和复位。

• WiFi节点：在 DTS 中添加 sdio_pwrseq 节点，指定 reset-gpios（复位引脚）和上电延时。

• 接口节点：确保对应 SDIO 控制器（如 &sdmmc2）配置了 sd-uhs-sdr104 等最高速率支持，且 status = "okay"。

4. 编译与固件部署

编译内核驱动，并将编译好的固件文件复制到系统的正确路径。

• 编译：执行全编译，注意检查 aic8800_bsp.ko 和 aic8800_fdrv.ko 两个驱动文件是否成功生成。

• 打包配置：修改 wifi.mk 和 init.insmod.cfg，确保生成的 .ko 文件能被复制到系统的 /vendor/lib/modules/ 并在开机时自动加载。

• 放置固件：将厂商提供的 固件 文件（如 fw_aic8800.bin）放在系统固件分区（通常是 /vendor/etc/firmware/），驱动加载时会自动读取。

5. 用户态适配 (HAL)

如果使用 Android 系统，还需要配置上层服务才能正常扫描和连接网络。

• WiFi HAL：修改 rk_wifi_ctrl.cpp，在 supported_wifi_devices[] 数组中加入 AIC8800 的 VID:PID 信息（可通过 sys/bus/sdio/devices/ 下的 uevent 文件查到实际值）。

• wpa_supplicant：在 wpa_config.txt 中增加针对 AIC 芯片的启动配置。

6. 调试流程

驱动加载失败通常有固定的排查路径：

• 检查PID/VID：编译烧录后，如果没有生成 wlan0 节点，检查 /sys/bus/sdio/devices/ 下的 uevent。若读出 SDIO_ID=**C8A1:0082**，务必核对 rk_wifi_ctrl.cpp 里的配置是否匹配。

• 手动加载驱动：如果自动加载失败，进入系统终端手动执行 insmod 命令，观察 dmesg 输出的具体报错。

• 常见报错：

  • sdio_err: write failed：通常是硬件信号质量或驱动Makefile中平台选错导致。

  • Direct firmware load for aic8800.bin failed：检查固件文件是否放对了路径，且文件名与驱动中的配置一致。

这个过程涉及内核驱动移植、设备树配置和系统服务适配等多个环节。

固件加载

为什么这个wifi模组在启动时，需要加载固件，难道固件不是已经固定在模组中的吗？

Wi-Fi模组里并非没有固件，而是其核心功能的“主固件”通常并不存储在模组内部，而是依赖主控系统在每次启动时加载。

这里的关键在于区分两种固件。

🧠 “灵魂”在外：为什么大部分固件要靠主机加载？

这主要是出于成本、灵活性和可维护性的综合考虑：

• 主控是主机，模组是外设：对于运行Linux、Android或Windows的系统，主控芯片性能强大，负责核心处理。Wi-Fi模组则像一个“受管控的外设”，由主控加载固件并下发指令。

• 降低成本和功耗：如果模组自带大容量Flash来长期存储巨大的完整固件，会增加模组的成本、物理尺寸和功耗。将这些存储交给主机，是一种更经济的做法。

• 易于更新和修复：这是最关键的优势。Wi-Fi协议栈、安全补丁和功能更新都在主机侧的驱动文件里。用户更新驱动或系统，就等同于更新了Wi-Fi模组的固件，修复Bug或提升性能都很方便，无需更换硬件。

🧱 “骨架”在内：模组自身少了什么？又剩下了什么？

一个Wi-Fi模组内部有自己的处理器和少量RAM，但缺少非易失性存储器（或者容量很小）来存储复杂的协议栈固件。

比较维度	模组自身 (硬件)	主机系统加载的部分
驻留内容	极简的“引导程序”(Boot ROM) 和基本的初始化代码	完整的Wi-Fi协议栈固件（.bin文件） 以及射频校准等数据
存储位置	模组的内部只读存储器(ROM)或一次性可编程(OTP)存储器	主机的文件系统里 （如Linux的/lib/firmware/目录）
作用	上电后初始化最小系统 等待并接收主机传来的主固件	实现完整的802.11协议 负责扫描、连接、数据收发等核心功能

🚀 这就是你看到“刷固件”的瞬间

所以，你观察到的Wi-Fi模组启动、驱动加载过程中“加载固件”的现象，其本质是一个动态、高效的协作过程：

1. 上电：模组内置的引导程序启动，初始化硬件，并等待主机的指令。

2. 请求：主机的Wi-Fi驱动检测到模组后，会主动向其发送命令，请求下载固件。

3. 传输：驱动从主机文件系统（如/lib/firmware/）中读取固件文件，通过SDIO或USB等高速接口传输给模组。

4. 运行：模组将接收到的固件加载到自己的RAM中并执行，此时，一个功能完整的Wi-Fi设备才真正“活”了过来。

值得一提的是，也有部分IoT模组（比如乐鑫的ESP系列低功耗型号）会采用固件内置的设计。它们在出厂时就将完整固件烧录在内部Flash中，上电后能独立运行，主要用于资源有限的嵌入式设备。

具体问一问：为什么模组的固件如 fw_aic8800.bin需要主控来加载？

这是一个非常关键的问题,它触及了Wi-Fi芯片硬件设计的一个核心分工原则：成本、灵活性与存储技术的现实约束。

简单来说，fw_aic8800.bin（固件）不是芯片内部“装不下”，而是把这块“存程序的空间”和“存程序的成本”转移到了主控侧，这是一种在嵌入式世界里非常普遍且高效的设计模式。

1. 存储器的“昂贵”与“廉价”

我们可以把Wi-Fi模组内部的存储空间比作芯片旁的“黄金地段”，空间有限且成本高昂。而主控系统（如你开发板上的RK3568）所连接的Flash存储器，则像是“郊区”，空间巨大且成本低廉。

• 模组内部存储：为了控制芯片的最终售价和物理尺寸，AIC8800D40内部集成的RAM和ROM都非常小。ROM通常只用来存放一段最基础的、被称为“引导程序”的代码，这段代码仅负责上电后最基本的初始化。它根本没有足够的空间来容纳一个功能完整的Wi-Fi/BT固件映像。

• 主控外部存储：你的主板上则有大容量的NAND Flash或eMMC存储器，可以轻松存放几十甚至上百兆的固件文件。把fw_aic8800.bin放在这里，就绕过了模组自身存储空间小的物理限制。

2. 分工明确的“两级启动”模式

这个加载过程并非模组“偷懒”，而是一种精密的“两级启动”协作模式，确保了分工清晰和设计的灵活性：

• 第一级：模组内的引导程序 (ROM Code)
  模组上电后，其内部的“引导程序”首先运行。它的任务很简单：通过SDIO或USB接口，与主控进行初始通信。它的核心职责是告诉主控的驱动：“我准备好了，请把我的运行程序（fw_aic8800.bin）发给我。”

• 第二级：主控侧的驱动程序
  你在操作系统（Linux/Android）中加载的AIC8800驱动（如 aic8800_fdrv.ko），在初始化阶段会负责以下工作：

  1. 从你指定的文件系统路径（例如 /vendor/etc/firmware/）找到 fw_aic8800.bin。

  2. 通过SDIO或USB总线，将这块固件一块一块地传送到AIC8800模组内部的RAM中。

  3. 在传输完成后，启动模组运行这个刚刚被加载的固件。

3. 这种设计带来的巨大好处

这种“主控加载”的方式，虽然让驱动开发工作多了一个步骤，但它带来了两个对产品研发至关重要的好处：

• 极大的灵活性和可升级性：这是最核心的优势。你可以通过OTA（空中升级）的方式，在设备卖出后，直接更新主控文件系统中的 fw_aic8800.bin 文件。这意味着：

  • 修复Bug：如果发现Wi-Fi连接有兼容性问题，可以远程发布一个新固件来修复。

  • 性能优化：可以释放新的固件来提升吞吐量或降低功耗。

  • 增加新功能：甚至可以为模组增加新的工作模式。

    如果固件是烧死在芯片内部的一次性存储器中，以上所有操作都将变得不可能或成本极高。

• 大幅降低硬件成本：模组无需集成昂贵的大容量闪存，芯片本身的设计和制造成本能大幅度降低。这也是AIC8800这类芯片能够以极具竞争力的价格推向市场的原因之一。

总而言之，由主控加载固件，就像买了一台没有预装操作系统的电脑。电脑硬件（BIOS/引导程序）负责最基本的开机自检，而你需要从硬盘（主控文件系统）加载Windows或Linux（固件映像），并让它运行起来。这种方式使得固件可以随时被重新安装、升级，而完全无需改动任何硬件。

注意，在内存中工作时可以按需加载，不需要一次性全部加载进入（操作系统的知识）！！

AIC8800D40驱动目录结构

一般目录结构如下所示：

这个目录结构很清晰，它直接对应了AIC8800驱动的三个核心内核模块及相关的编译配置文件。

aic8800/
├── aic8800_bsp          # 板级支持包模块
├── aic8800_btlpm        # 蓝牙共存低功耗管理模块
├── aic8800_fdrv         # Wi-Fi 功能驱动模块 (主驱动)
├── .gitignore           # Git 版本控制忽略文件
├── Kconfig              # 内核配置菜单文件
└── Makefile             # 驱动编译脚本

📁 aic8800_bsp - 板级支持包模块

核心职责：负责与硬件平台最基础的通信和固件加载。

• SDIO/PCIE 总线通信：实现了通过SDIO或PCIE总线与AIC8800D40芯片进行底层数据交换的机制。

• 固件加载：从上电的那一刻起，它负责从主控的文件系统中找到 fw_aic8800.bin 固件文件，并通过总线将其“搬运”到芯片内部的RAM中，让芯片“活”起来。

• 硬件抽象：屏蔽了不同主控平台（如瑞芯微RK、全志、联发科等）在GPIO控制、中断处理等方面的差异。

在编译后，它会生成 aic8800_bsp.ko 内核模块。加载驱动时，必须首先加载这个模块。

📁 aic8800_fdrv - Wi-Fi 功能驱动模块 (主驱动)

核心职责：这是Wi-Fi功能的“大脑”，负责所有IEEE 802.11协议的处理。

• 实现网络接口：负责创建和管理我们熟知的 wlan0 无线网络接口。

• 协议栈对接：与Linux内核的 mac80211/cfg80211 框架对接，这使得上层的 wpa_supplicant 等工具可以控制它进行扫描、连接等操作。

• 数据处理：负责数据包的封装、发送和接收，以及硬件加密（如WPA3）的调度。

编译后，它生成 aic8800_fdrv.ko 内核模块。这个模块必须在 aic8800_bsp.ko 成功加载后才能加载，因为它依赖前者提供的底层通信能力。

📁 aic8800_btlpm - 蓝牙共存低功耗管理模块

核心职责：专为SDIO接口设计，管理Wi-Fi和蓝牙同时工作时的资源分配与功耗。

• 共存协议：当Wi-Fi和蓝牙共享同一根天线时，这个模块负责协调两者的收发时间，避免信号冲突，保证两者都能正常工作。

• 低功耗管理：管理蓝牙子系统在连接和空闲状态下的功耗模式。

编译后，它生成 aic8800_btlpm.ko 内核模块。在需要同时使用Wi-Fi和蓝牙功能的SDIO方案中，需要加载此模块。

⚙️ 配置文件

• Kconfig：这个文件定义了驱动在内核配置菜单（make menuconfig）中的选项。例如，你可以通过它来开启或关闭 CONFIG_AIC_WLAN_SUPPORT。

• Makefile：编译脚本。你需要在这里指定内核源码路径（KDIR）和交叉编译工具链（CROSS_COMPILE），才能成功编译出上述三个 .ko 驱动文件。

• .gitignore：告诉Git版本控制系统哪些中间文件（如 .o 文件、编译临时文件）不需要提交到代码仓库。

💎 总结：三个模块的关系与加载顺序

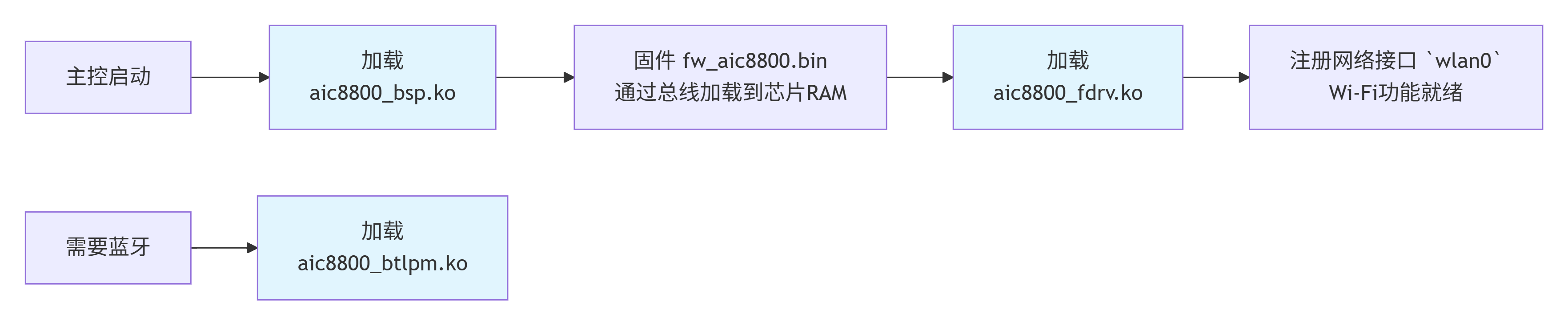

这三个目录编译生成的三个内核模块，有明确的依赖和加载顺序。你可以这样理解它们的启动流程：

1. aic8800_bsp.ko：先上场，负责“沟通渠道”和“注入灵魂”（加载固件）。

2. aic8800_fdrv.ko：接着上场，它利用建好的沟通渠道，实现真正的Wi-Fi网络功能。

3. aic8800_btlpm.ko：按需上场，当项目需要使用蓝牙时加载，负责协调与省电。

aic8800的内核驱动到底做了些啥

aic8800是一个FullMAC，不需要主机端实现802.11协议，也不需要mac80211的参与，那么aic8800_fdrv里面到底做了些啥？

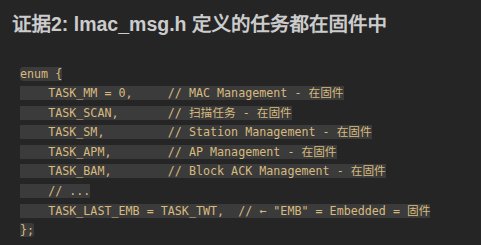

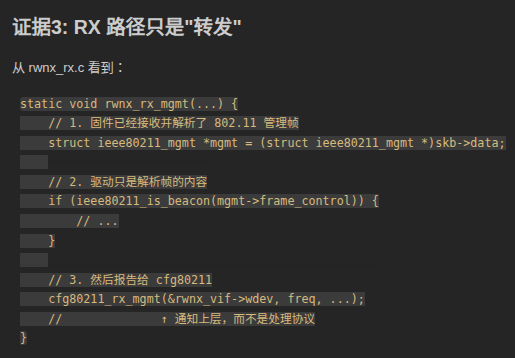

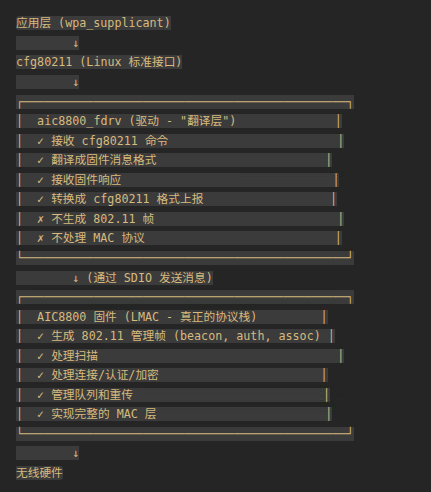

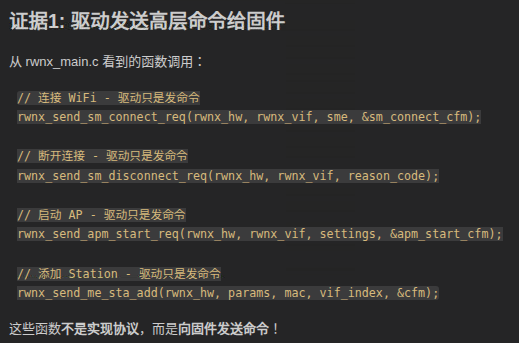

真实的分工如下：

1

2

3

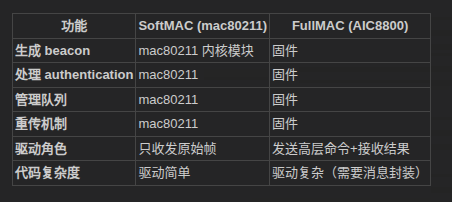

与softmac对比：

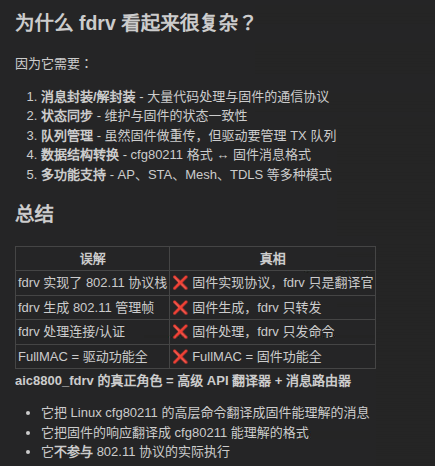

为什么fdrv看起来很复杂？

这就是为什么明明是fullmac，却还有那么多的“802.11相关代码”——那些都是消息格式定义和数据转换，而不是协议实现！
