Mathcad + LTspice 联合仿真：验证贴片功率电感饱和电流 Isat 对 DCDC 动态响应的影响

作者：深圳市安瑞科电子有限公司

标签：#DCDC #电源仿真 #LTspice #Mathcad #功率电感 #Isat #动态响应 #硬件工程

做 Buck 电路设计时，工程师常重点关注电感 DCR、封装尺寸与物料成本，却容易忽略饱和电流 Isat预留裕量。一旦遇上 CPU 休眠瞬态满载拉升这类动态负载场景，输出电压波形极易出现跌落过大、恢复迟缓、振铃异常等问题，而核心诱因大多是功率电感 Isat 裕量不足。

仅依靠 LTspice 理想电感模型无法复现这一工程问题，唯有采用Mathcad+LTspice 联合仿真方式，将功率电感真实的非线性饱和特性导入电路仿真模型，才能精准还原负载瞬态下的 DCDC 动态响应表现，为电感选型与环路补偿设计提供量化依据。

一、单 LTspice 理想电感仿真的致命短板

LTspice 内置理想电感为固定感值参数，与实际贴片功率电感物理特性完全不符：实际电感随直流偏置电流升高，磁芯磁导率逐步下降，有效感值 L 会持续衰减。在负载瞬态跳变过程中会形成连锁负面效应：

负载突变瞬间，电感峰值电流\(I_{pk}\)快速冲高；

电流逼近甚至超过 Isat 阈值时，电感感值急剧下滑；

依据\(di/dt=V/L\)，感值衰减会导致电流变化率陡增，电感纹波尖峰失控；

输出电容承受超大充放电冲击，输出电压跌落、过冲幅度加剧，环路恢复时间大幅延长；

电流模式控制架构下，还会引发斜率补偿余量不足，诱发次谐波振荡，导致电源环路稳定性失效。

仅参考器件规格书标称 Isat 值远远不够，必须结合 Buck 拓扑瞬态峰值电流轨迹做系统级仿真验证，才能规避量产隐患。

二、Mathcad：量化电感电流应力，输出仿真基准参数

以常用同步 Buck 拓扑为仿真基准：12V 转 1.2V/10A，开关频率\(f_{sw}=500kHz\)，设定纹波系数 30%。

电感纹波电流：\(\Delta I_L = 0.3 \times 10A = \boldsymbol{3A}\)

稳态峰值电流：\(I_{pk} = I_{out}+\dfrac{\Delta I_L}{2}=10 + 1.5 = \boldsymbol{11.5A}\)

Mathcad 核心价值在于快速迭代运算与参数预处理：

迭代不同标称电感值对应的纹波电流、峰值电流；

模拟 0.5A↔10A、电流摆率 1A/µs 的负载阶跃工况，绘制电流包络曲线；

为 LTspice 仿真输出两大核心素材：功率电感L-I 偏置特性曲线数据点（规格书 / 实测提取）、动态负载参数及理想电感基准对比参数。

三、LTspice：搭建非线性电感模型，瞬态仿真对照分析

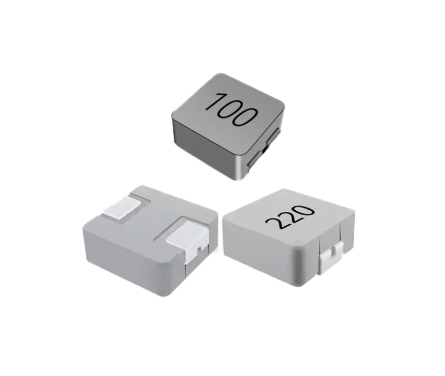

摒弃 LTspice 理想电感器件，采用TABLE 查表法构建非线性行为模型。本文以安瑞科 ASD1265 系列 1.0µH 一体成型贴片功率电感为实测建模对象，其 L-I 饱和特性如下：

0A 偏置：感值 1.00µH；

8A 偏置：感值 0.95µH；

12A 偏置：感值 0.82µH（衰减约 18%）；

16A 偏置：感值 0.60µH（衰减近 40%，进入饱和区）；

20A 偏置：感值仅 0.45µH，呈现典型软饱和特征。

SPICE 非线性电感模型（TABLE 法）

plaintext

L1 OUT SW TABLE {I(L1)} = (0,1.0u) (8,0.95u) (12,0.82u) (16,0.60u) (20,0.45u) Rser=5m Cpar=5p

搭建两组完全对等的 Buck 仿真电路（控制器、补偿网络、输出电容参数一致）：

工况 A：理想 1.0µH 恒定电感模型

工况 B：ASD1265 非线性饱和电感模型

执行 0.5A→10A 负载阶跃瞬态仿真，两组工况差异显著：

工况 A（理想电感）：输出电压跌落约 80mV，环路恢复时间约 50µs，波形平滑无异常振铃；

工况 B（非线性电感）：瞬态峰值电流冲高至 13~14A，电感感值大幅衰减；di/dt 激增导致输出电压跌落达 120~150mV，恢复时间拉长至 80~100µs，电感电流波形尖峰明显，高频振铃加剧。

仿真结论：即便电感平均工作电流远低于规格书 Isat 标称值，只要瞬态峰值电流进入感值衰减区间，DCDC 动态响应性能就会明显恶化。

四、工程量产电感选型实操准则

依托 Mathcad+LTspice 联合仿真结论，总结电源硬件设计可直接落地的选型规则：

电感峰值电流必须按瞬态负载工况核算，不可仅以稳态输出电流简单加余量；

Isat 选型裕量标准：瞬态峰值电流\(I_{pk} \le 80\%\sim90\%Isat\)，避开感值衰减 20%~30% 的临界区间；

一体成型功率电感（如 ASD1265 系列）为软饱和特性，感值随偏置电流渐变，必须通过系统级仿真验证瞬态感值衰减是否在整机容忍范围内；

标准化设计流程：Mathcad 量化电流应力→提取电感 L-I 特性数据→LTspice 搭建非线性模型做瞬态对比，仿真结果更贴合 PCB 板级实际工况。

结语

DCDC 电源设计中，功率电感绝非单一标称感值的无源器件，而是具备非线性饱和特性的储能核心元件。通过Mathcad+LTspice 联合仿真，可量化 Isat 对负载瞬态响应、电压跌落、环路恢复的影响，帮助工程师在器件成本、尺寸规格与整机可靠性之间找到最优平衡点，从源头规避量产动态负载失效风险。
