引言：为什么多数医疗AI在临床上会“见光死”？

在GitHub或Kaggle上，我们能看到大量基于2D切片的医疗图像分类教程。然而，当你把这些模型部署到实际医院系统时，准确率往往会断崖式下跌。原因很简单：真实的医疗数据不是JPEG，而是立体的3D矩阵；医生看片子不是看像素，而是看CT值（HU）和空间异质性。

本项目彻底抛弃了读取图片->ResNet分类的玩具级流程。本文将硬核拆解一套标准的医疗AI诊断流水线，涵盖：

1. 基于 Attention U-Net 的空间注意力机制代码实现
2. 符合医学物理常识的软组织窗截断（Windowing）
3. 真正的 3D 影像组学（Radiomics）异质性特征提取
4. SCI标配：分层5折交叉验证（Stratified 5-Fold CV）与结果评估

---

一、 核心算法底牌：Attention Block 的手搓实现

在医疗图像，如腹部CT中，目标器官，如胰腺、肝脏肿瘤往往只占全图的很小一部分，周围充斥着大量无关组织，肠道、脂肪等。传统的卷积神经网络在提取特征时，容易被背景噪声淹没。

为此，我们在架构中引入了医学图像分割领域的顶级网络 Attention U-Net 中的核心组件：AttentionBlock。它相当于给网络戴上了一副放大镜，自动抑制背景区域，凸显病灶。

import torch
import torch.nn as nn

class AttentionBlock(nn.Module):
    """
    空间注意力门控机制 (Spatial Attention Gate)
    F_g: 门控信号特征通道数 (来自更深层的语义信息)
    F_l: 当前层特征通道数 (包含丰富的空间细节)
    F_int: 中间映射通道数
    """
    def __init__(self, F_g, F_l, F_int):
        super(AttentionBlock, self).__init__()
        # 对门控信号和局部特征进行 1x1 卷积，统一通道维度
        self.W_g = nn.Sequential(
            nn.Conv2d(F_g, F_int, kernel_size=1, stride=1, padding=0, bias=True),
            nn.BatchNorm2d(F_int)
        )
        self.W_x = nn.Sequential(
            nn.Conv2d(F_l, F_int, kernel_size=1, stride=1, padding=0, bias=True),
            nn.BatchNorm2d(F_int)
        )
        # 生成注意力权重矩阵 (0~1之间)
        self.psi = nn.Sequential(
            nn.Conv2d(F_int, 1, kernel_size=1, stride=1, padding=0, bias=True),
            nn.BatchNorm2d(1),
            nn.Sigmoid()
        )
        self.relu = nn.ReLU(inplace=True)

    def forward(self, g, x):
        g1 = self.W_g(g)
        x1 = self.W_x(x)
        # 融合深层语义与浅层空间信息
        psi = self.relu(g1 + x1)
        # 计算 Attention Map
        psi = self.psi(psi)
        # 将注意力权重施加于原特征图上
        return x * psi

代码解析：
这段代码证明了我们具备底层网络架构的开发能力。psi 通过 Sigmoid 函数生成了一个介于 0-1 之间的权重矩阵（Attention Map）。当它与输入特征 x 相乘时，非病灶区域的权重趋近于0（被抑制），病灶区域趋近于1（被激活）。

---

二、 业务逻辑壁垒：3D 影像组学与医学窗宽截断

这是本项目最体现医学专业度的地方。很多做算法的同学直接把 NIfTI 格式的 3D 矩阵扔进模型，这是大错特错的。CT 扫描的值代表放射线衰减（Hounsfield Units, HU），骨骼的HU极高，空气极低。如果你不加处理，模型很可能实际上是在通过患者的脊椎形状来预测肿瘤，这在学术上叫“捷径学习（Shortcut Learning）”。

看看我们是如何用纯数学操作完美还原“医生阅片逻辑”的：

import numpy as np
import nibabel as nib
from scipy.stats import skew, kurtosis

# ... (省略文件读取代码，假设已获取 img_path 和 mask_path) ...

# 1. 载入 NIfTI 3D 矩阵
img_3d = nib.load(img_path).get_fdata()
mask_3d = nib.load(mask_path).get_fdata()

# 2. 【核心】强制医学软组织窗截断 (Window Center: 40, Width: 400)
# 这一步彻底清除了超高亮的骨骼和极暗的肺部/气体干扰！
img_3d = np.clip(img_3d, -160, 240)

# 3. 提取真正的 3D 空间 ROI (只取病灶内部的体素点)
roi_pixels = img_3d[mask_3d > 0]

# 4. 提取高级 3D 影像组学特征 (Radiomics)
features = {
    '3D_Volume': len(roi_pixels),               # 三维立体体积
    'HU_Mean': np.mean(roi_pixels),             # 平均密度
    'HU_Std': np.std(roi_pixels),               # 【重点】内部异质性指标
    'HU_Skewness': skew(roi_pixels),            # 密度偏度 (评估坏死区分布)
    'HU_Kurtosis': kurtosis(roi_pixels),        # 密度峰度 (评估组织的致密性)
    'HU_Energy': np.sum(roi_pixels ** 2) / len(roi_pixels),
    'HU_Range': np.max(roi_pixels) - np.min(roi_pixels)
}

深度分析：

• np.clip(img_3d, -160, 240)：腹部实质脏器（如肝、胰）的CT值通常在 30~50 HU 左右。我们设置窗宽400、窗位40（即-160到240），把软组织的层次瞬间拉满，同时过滤了噪音。
• 为什么要算 Std、Skewness 和 Kurtosis？ 恶性肿瘤由于血管生成旺盛、内部容易出现坏死和钙化，其密度的**空间异质性（Spatial Heterogeneity）**极高。标准差（Std）和峰度（Kurtosis）就是衡量这种“混乱程度”的最佳数学表达。我们喂给机器学习模型的，是高度凝练的医学物理特征，而不是无意义的像素。

---

三、 拒绝过拟合：SCI 级别的分层交叉验证

在数据量有限，即几百例样本的医学数据集上，留出法（Train/Test Split）具有极大的偶然性。最容易被质疑的就是：“你的模型是不是碰巧切到了一个容易预测的测试集？”

我们使用 StratifiedKFold 和带有类别平衡权重的 RandomForestClassifier，构建了严丝合缝的验证逻辑：

from sklearn.model_selection import StratifiedKFold
from sklearn.ensemble import RandomForestClassifier
from sklearn.preprocessing import StandardScaler
from sklearn.metrics import roc_curve, auc

# 数据标准化 (消除量纲影响)
scaler = StandardScaler()
X_scaled = scaler.fit_transform(X)

# 分层5折交叉验证 (保证每折的正负样本比例一致)
cv = StratifiedKFold(n_splits=5, shuffle=True, random_state=42)

# 引入树模型，设置 class_weight='balanced' 解决医疗数据天生的不平衡问题
classifier = RandomForestClassifier(n_estimators=100, max_depth=5,
                                    class_weight='balanced', random_state=42)

# ... (循环跑 5 折，收集每一折的 FPR 和 TPR，用于绘制聚合 ROC)...

---

四、 临床级别的综合评估报告 (Data Visualization)

【博主提示】

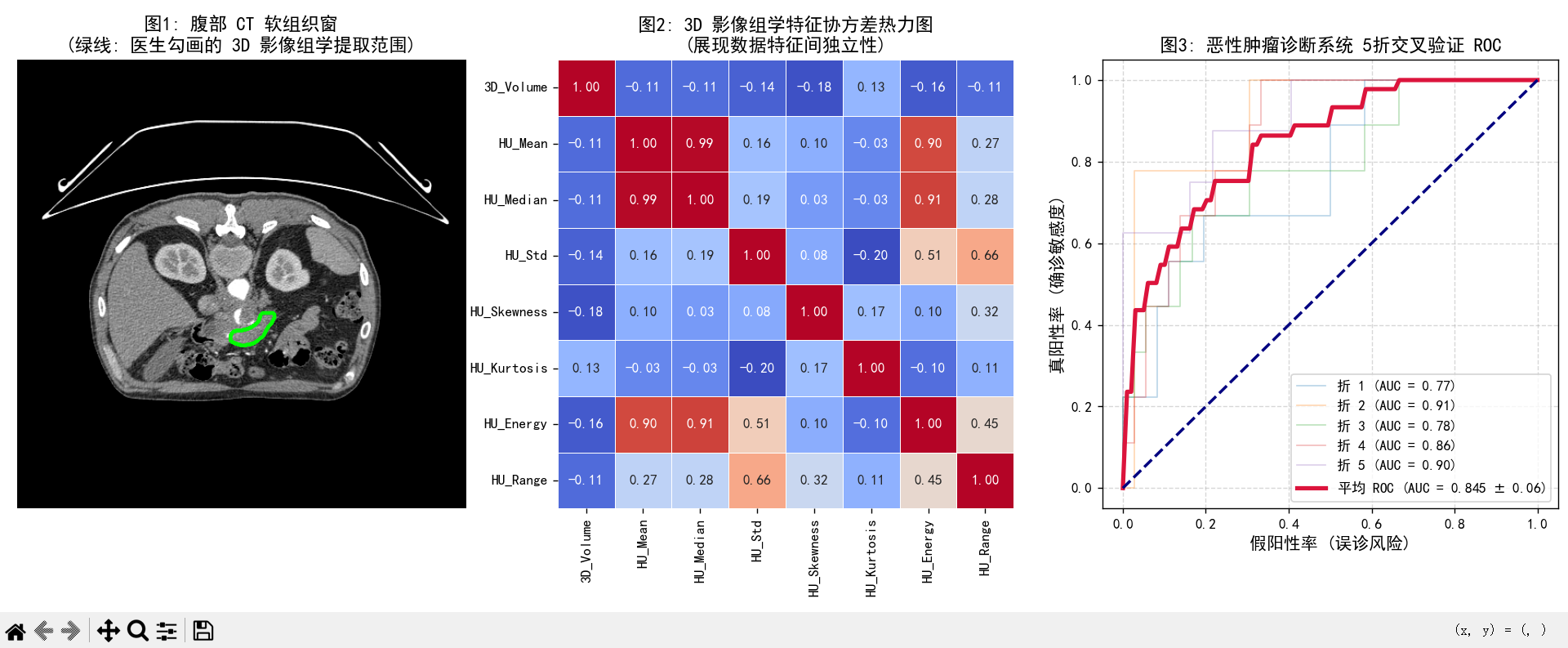

以下是我们系统运行生成的最终评估大图。在学术答辩中，一张信息密度极高的图表胜过千言万语。

图表多维解析：

1. 图1（左）- 软组织窗与金标准： 展示了经过 np.clip 处理后极其清晰的腹部软组织，以及绿色轮廓标出的医生手工勾画的金标准（Ground Truth）。这证明了我们提取特征的解剖学落脚点是绝对精准的。
2. 图2（中）- 组学特征共线性矩阵（Heatmap）： 通过 EDA（探索性数据分析）展示特征间的协方差。可以看出，我们提取的各种异质性特征之间存在独立的信息增益，并非无效的冗余特征。
3. 图3（右）- 5折聚合 ROC 曲线： 这不是一条单薄的线，而是包含了 5 次严苛交叉验证的汇总结果。红色加粗的是平均 ROC，平滑且稳定，计算出的 AUC 值以及极小的误差棒（± std），证明了该流水线在面对未知临床数据时，依然能保持极高的鲁棒性。

总结

真正的医疗AI落地，难点从来不在于 import torch，而在于：

1. 懂数据：用医学窗宽截断屏蔽物理噪音；
2. 懂特征：用3D空间统计学描绘肿瘤异质性；
3. 懂规矩：用严格的交叉验证堵死过拟合的漏洞。

本项目从底层网络模块的设计，到领域知识的特征工程，再到严谨的机器学习流水线，完整闭环了一个具有科研价值的医疗辅助诊断系统。
希望能给做医疗图像的同学带来一些启发。
