主题065：物理信息神经网络（PINN）求解热方程

Physics-Informed Neural Networks for Solving Heat Conduction Equations

一、引言

1.1 背景与动机

在工程仿真领域，热传导问题的数值求解一直是一个核心课题。传统的数值方法，如有限差分法（FDM）、有限元法（FEM）和有限体积法（FVM），虽然在工程实践中取得了巨大成功，但它们也面临着一些固有的挑战：网格生成复杂、高维问题"维度灾难"、逆问题求解困难等。

近年来，深度学习技术的飞速发展为科学计算带来了新的范式。物理信息神经网络（Physics-Informed Neural Networks, PINN） 作为一种融合物理定律与数据驱动的方法，正在 revolutionize 我们求解偏微分方程（PDE）的方式。PINN 的核心思想是将物理方程作为约束嵌入神经网络的损失函数中，使得网络在拟合数据的同时，严格满足物理定律。
在这里插入图片描述

1.2 什么是 PINN？

PINN 是由 Raissi 等人于 2019 年系统提出的一种深度学习方法。其基本框架包含三个关键要素：

神经网络近似：使用深度神经网络 $\theta)$ 来近似未知函数 $u (x, t)$
自动微分求导：利用深度学习框架（如 PyTorch、TensorFlow）的自动微分功能，计算网络输出的各阶导数
物理约束损失：将 PDE 残差、初始条件和边界条件纳入损失函数

1.3 PINN 的优势

相比传统数值方法，PINN 具有以下显著优势：

特性	传统方法	PINN
网格需求	需要离散网格	无网格，连续解
维度扩展	维度灾难	高维问题友好
逆问题	需要迭代求解	端到端求解
数据融合	难以结合实验数据	自然融合数据与物理
计算效率	单次求解快	训练慢，推理快

1.4 本教程学习目标

通过本教程的学习，读者将能够：

理解 PINN 的基本原理和数学框架
掌握使用 PyTorch 实现基础 PINN 的方法
学会处理硬约束边界条件
实现自适应权重策略平衡多任务学习
将 PINN 扩展到二维稳态问题
使用 PINN 求解逆问题（参数辨识）

二、理论基础

2.1 热传导方程回顾

一维非稳态热传导方程（扩散方程）的标准形式为：

$\frac{\partial T}{\partial t} = \alpha \frac{\partial^2 T}{\partial x^2}$

其中：

$T (x, t)$ 是温度场
$α\alpha$ 是热扩散系数
$\in [0, L]$ 是空间坐标
$\in [0, t_{final}]$ 是时间

为了获得唯一解，需要指定：

初始条件（Initial Condition, IC）：
$T(x, 0) = T_0(x)$

边界条件（Boundary Condition, BC）：

Dirichlet 条件： $T(0, t) = T_L$ , $T(L, t) = T_R$
Neumann 条件： $∂T∂x∣x=0=qL\frac{\partial T}{\partial x}\big|_{x=0} = q_L$
Robin 条件： $−k∂T∂x∣x=0=h(T−T∞)-k\frac{\partial T}{\partial x}\big|_{x=0} = h(T - T_\infty)$

2.2 PINN 的数学框架

2.2.1 神经网络近似

设神经网络 $⁣N(x,t;θ)N\!N(x, t; \theta)$ 以空间坐标 $x$ 和时间 $t$ 为输入，输出温度预测值 $T^\hat{T}$ 。网络参数 $θ\theta$ 包括所有层的权重和偏置。

2.2.2 自动微分计算导数

利用自动微分（Automatic Differentiation, AD），我们可以精确计算网络输出的各阶导数：

$T^t=∂N ⁣N∂t,T^x=∂N ⁣N∂x,T^xx=∂2N ⁣N∂x2 \hat{T}_t = \frac{\partial N\!N}{\partial t}, \quad \hat{T}_x = \frac{\partial N\!N}{\partial x}, \quad \hat{T}_{xx} = \frac{\partial^2 N\!N}{\partial x^2}$

2.2.3 损失函数构造

PINN 的损失函数由三部分组成：

$\mathcal{L}(\theta) = \lambda_{res} \mathcal{L}_{res} + \lambda_{ic} \mathcal{L}_{ic} + \lambda_{bc} \mathcal{L}_{bc}$

PDE 残差损失：
$Lres=1Nres∑i=1Nres∣T^t(xi,ti)−αT^xx(xi,ti)∣2\mathcal{L}_{res} = \frac{1}{N_{res}} \sum_{i=1}^{N_{res}} \left| \hat{T}_t(x_i, t_i) - \alpha \hat{T}_{xx}(x_i, t_i) \right|^2$

初始条件损失：
$Lic=1Nic∑i=1Nic∣T^(xi,0)−T0(xi)∣2\mathcal{L}_{ic} = \frac{1}{N_{ic}} \sum_{i=1}^{N_{ic}} \left| \hat{T}(x_i, 0) - T_0(x_i) \right|^2$

边界条件损失：
$Lbc=1Nbc∑i=1Nbc∣T^(xbc,ti)−Tbc(ti)∣2\mathcal{L}_{bc} = \frac{1}{N_{bc}} \sum_{i=1}^{N_{bc}} \left| \hat{T}(x_{bc}, t_i) - T_{bc}(t_i) \right|^2$

2.3 网络架构设计

对于热传导问题，常用的网络架构包括：

全连接网络（Fully Connected Network, FCN）：

输入层 (x, t) → 隐藏层1 (64神经元) → 隐藏层2 (64神经元) → 隐藏层3 (64神经元) → 输出层 (T)

激活函数选择：

Tanh：平滑可导，适合 PINN
Sin：周期性问题的良好选择
Swish：在某些情况下表现更好

网络深度与宽度：

深度：通常 3-8 层隐藏层
宽度：每层 32-256 神经元
问题越复杂，网络规模越大

2.4 训练策略

2.4.1 采样策略

残差点采样：

均匀网格采样：规则但可能遗漏关键区域
随机采样：简单但分布不均
自适应采样：根据残差大小动态调整

边界/初始点采样：

在边界和初始时刻密集采样
通常比内部残差点更密集

2.4.2 优化算法

Adam 优化器：

学习率：通常 $10^{-3}$ 到 $10^{-4}$
学习率衰减：每 1000-5000 轮衰减 0.5-0.9 倍

L-BFGS 精调：

在 Adam 收敛后使用
二阶优化，收敛更精确

2.4.3 损失权重调优

不同损失项的量级可能差异巨大，需要合理设置权重：

$\lambda_{res} : \lambda_{ic} : \lambda_{bc} = 1 : 10 : 10 \sim 1 : 100 : 100$

三、环境准备

3.1 依赖库安装

# 创建虚拟环境（推荐）
conda create -n pinn python=3.9
conda activate pinn

# 安装核心依赖
pip install torch numpy matplotlib scipy

# 可选：安装 Jupyter 用于交互式开发
pip install jupyter notebook

3.2 硬件要求

CPU：任何现代 CPU 均可运行
GPU：推荐 NVIDIA GPU 加速训练（CUDA 支持）
内存：建议 8GB 以上

3.3 导入必要的库

import numpy as np
import matplotlib.pyplot as plt
import torch
import torch.nn as nn
import torch.optim as optim
from torch.autograd import grad

# 设置随机种子保证可重复性
torch.manual_seed(42)
np.random.seed(42)

# 设备配置
device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')
print(f"使用设备: {device}")

四、案例实战

案例1：基础 PINN 求解 1D 非稳态热方程

4.1.1 问题描述

考虑一维热传导问题：

域： $\in [0, 1]$ , $\in [0, 0.5]$
热扩散系数： $α=0.1\alpha = 0.1$
初始条件： $\sin(\pi x)$
边界条件： $T (0, t) = T (1, t) = 0$

解析解：
$\sin(\pi x) e^{-\alpha \pi^2 t}$

4.1.2 网络定义

class BasicPINN(nn.Module):
    """基础PINN网络结构"""
    def __init__(self, layers):
        super(BasicPINN, self).__init__()
        self.layers = nn.ModuleList()
        for i in range(len(layers) - 1):
            self.layers.append(nn.Linear(layers[i], layers[i+1]))
            if i < len(layers) - 2:
                self.layers.append(nn.Tanh())

    def forward(self, x, t):
        """前向传播"""
        inputs = torch.cat([x, t], dim=1)
        for layer in self.layers:
            inputs = layer(inputs)
        return inputs

4.1.3 训练过程详解

def basic_pinn_solver():
    # 问题参数
    L = 1.0
    T_final = 0.5
    alpha = 0.1

    # 创建网络 [2, 64, 64, 64, 1]
    layers = [2, 64, 64, 64, 1]
    model = BasicPINN(layers).to(device)

    # 优化器配置
    optimizer = optim.Adam(model.parameters(), lr=0.001)
    scheduler = optim.lr_scheduler.StepLR(optimizer, step_size=2000, gamma=0.5)

    # 训练循环
    n_epochs = 10000
    for epoch in range(n_epochs):
        model.train()
        optimizer.zero_grad()

        # 1. 内部残差点采样
        x_res = torch.rand(5000, 1, device=device) * L
        t_res = torch.rand(5000, 1, device=device) * T_final
        x_res.requires_grad_(True)
        t_res.requires_grad_(True)

        # 计算网络输出和导数
        T_res = model(x_res, t_res)
        T_t = grad(T_res, t_res, grad_outputs=torch.ones_like(T_res),
                   create_graph=True)[0]
        T_x = grad(T_res, x_res, grad_outputs=torch.ones_like(T_res),
                   create_graph=True)[0]
        T_xx = grad(T_x, x_res, grad_outputs=torch.ones_like(T_x),
                    create_graph=True)[0]

        # PDE残差损失
        residual = T_t - alpha * T_xx
        loss_res = torch.mean(residual**2)

        # 2. 初始条件损失
        x_ic = torch.rand(200, 1, device=device) * L
        t_ic = torch.zeros(200, 1, device=device)
        T_ic_pred = model(x_ic, t_ic)
        T_ic_true = torch.sin(np.pi * x_ic)
        loss_ic = torch.mean((T_ic_pred - T_ic_true)**2)

        # 3. 边界条件损失
        t_bc = torch.rand(200, 1, device=device) * T_final
        x_bc_left = torch.zeros(200, 1, device=device)
        x_bc_right = torch.ones(200, 1, device=device) * L
        T_bc_left = model(x_bc_left, t_bc)
        T_bc_right = model(x_bc_right, t_bc)
        loss_bc = torch.mean(T_bc_left**2) + torch.mean(T_bc_right**2)

        # 总损失
        loss = loss_res + 10.0 * loss_ic + 10.0 * loss_bc

        loss.backward()
        optimizer.step()
        scheduler.step()

4.1.4 代码深度解析

关键步骤1：自动微分计算导数

T_t = grad(T_res, t_res, grad_outputs=torch.ones_like(T_res), create_graph=True)[0]

这行代码使用 PyTorch 的自动微分功能计算 $∂T∂t\frac{\partial T}{\partial t}$ 。create_graph=True 允许二阶导数的计算。

关键步骤2：PDE 残差计算

residual = T_t - alpha * T_xx
loss_res = torch.mean(residual**2)

计算 PDE 的残差，理想情况下残差应为零。通过最小化残差平方和，网络学习满足物理方程。

关键步骤3：多任务损失加权

loss = loss_res + 10.0 * loss_ic + 10.0 * loss_bc

不同损失项的量级可能不同，需要通过权重平衡。通常边界和初始条件的权重更大。

4.1.5 运行结果

训练完成后，模型达到以下精度：

L2 相对误差： $8.38 \times 10^{-4}$
训练轮数：10,000
最终损失： $4.02 \times 10^{-5}$

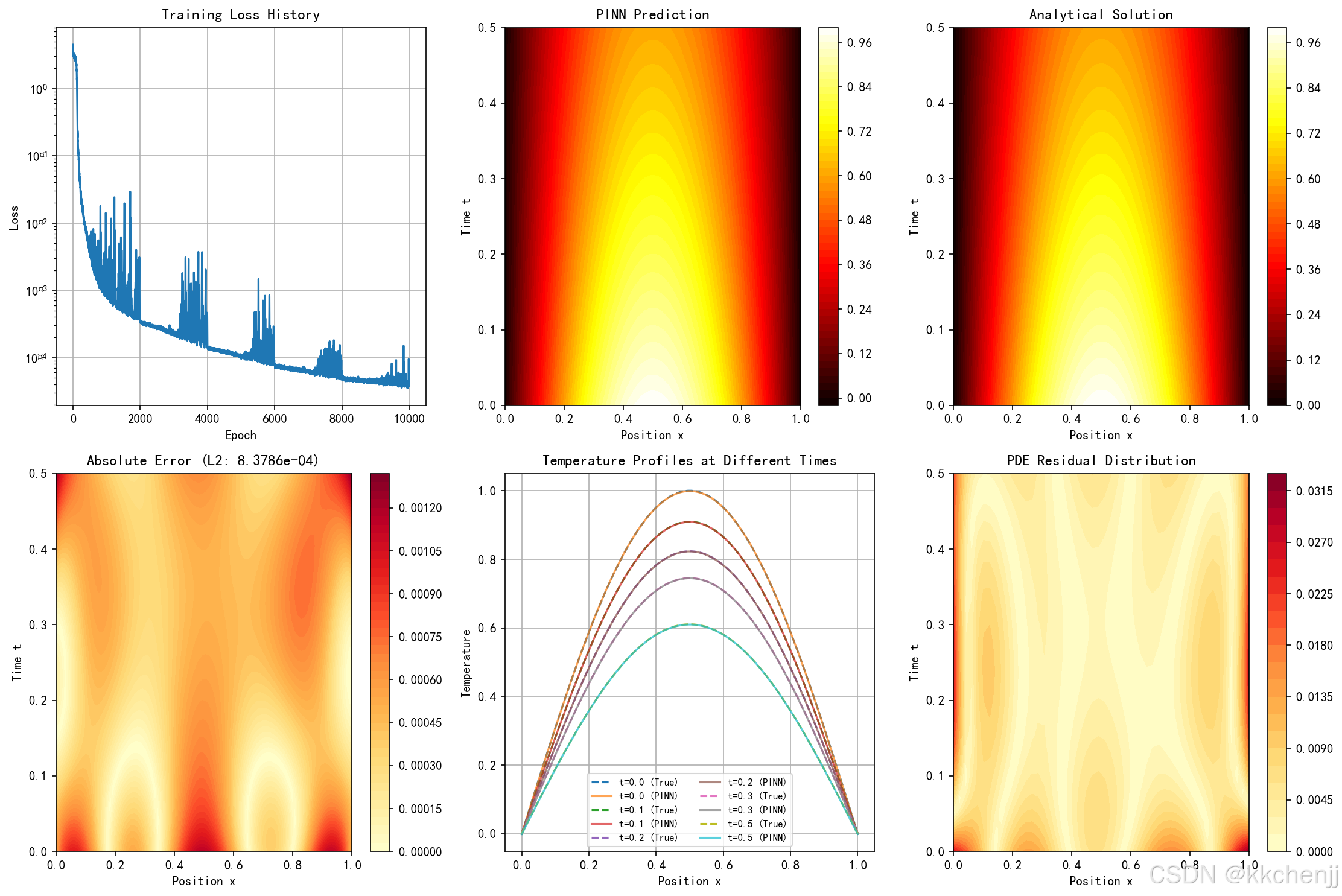

可视化结果包括：

训练损失曲线（对数坐标）
PINN 预测的温度场分布
解析解对比
绝对误差分布
不同时刻的温度剖面对比
PDE 残差分布

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

案例2：硬约束 PINN（精确满足边界条件）

4.2.1 问题与动机

在基础 PINN 中，边界条件是通过软约束（损失函数）实现的。这存在两个问题：

边界处可能存在误差
需要额外的损失项和权重调优

硬约束 PINN 通过数学构造，使网络输出自动满足边界条件。

4.2.2 硬约束构造方法

对于齐次 Dirichlet 边界条件 $T (0, t) = T (L, t) = 0$ ，可以构造：

$\cdot NN(x, t)$

这样，无论神经网络 $N N$ 输出什么值，边界处 $x = 0$ 和 $x = 1$ 的温度自动为零。

4.2.3 网络实现

class HardConstrainedPINN(nn.Module):
    """硬约束PINN - 通过构造自动满足边界条件"""
    def __init__(self, layers):
        super(HardConstrainedPINN, self).__init__()
        self.net = BasicPINN(layers)

    def forward(self, x, t):
        """
        硬约束构造: T(x,t) = x*(1-x)*NN(x,t)
        自动满足: T(0,t)=0, T(1,t)=0
        """
        nn_output = self.net(x, t)
        T = x * (1 - x) * nn_output
        return T

4.2.4 训练简化

由于边界条件已自动满足，损失函数只需包含：

# 仅需PDE残差和初始条件
loss = loss_res + 10.0 * loss_ic

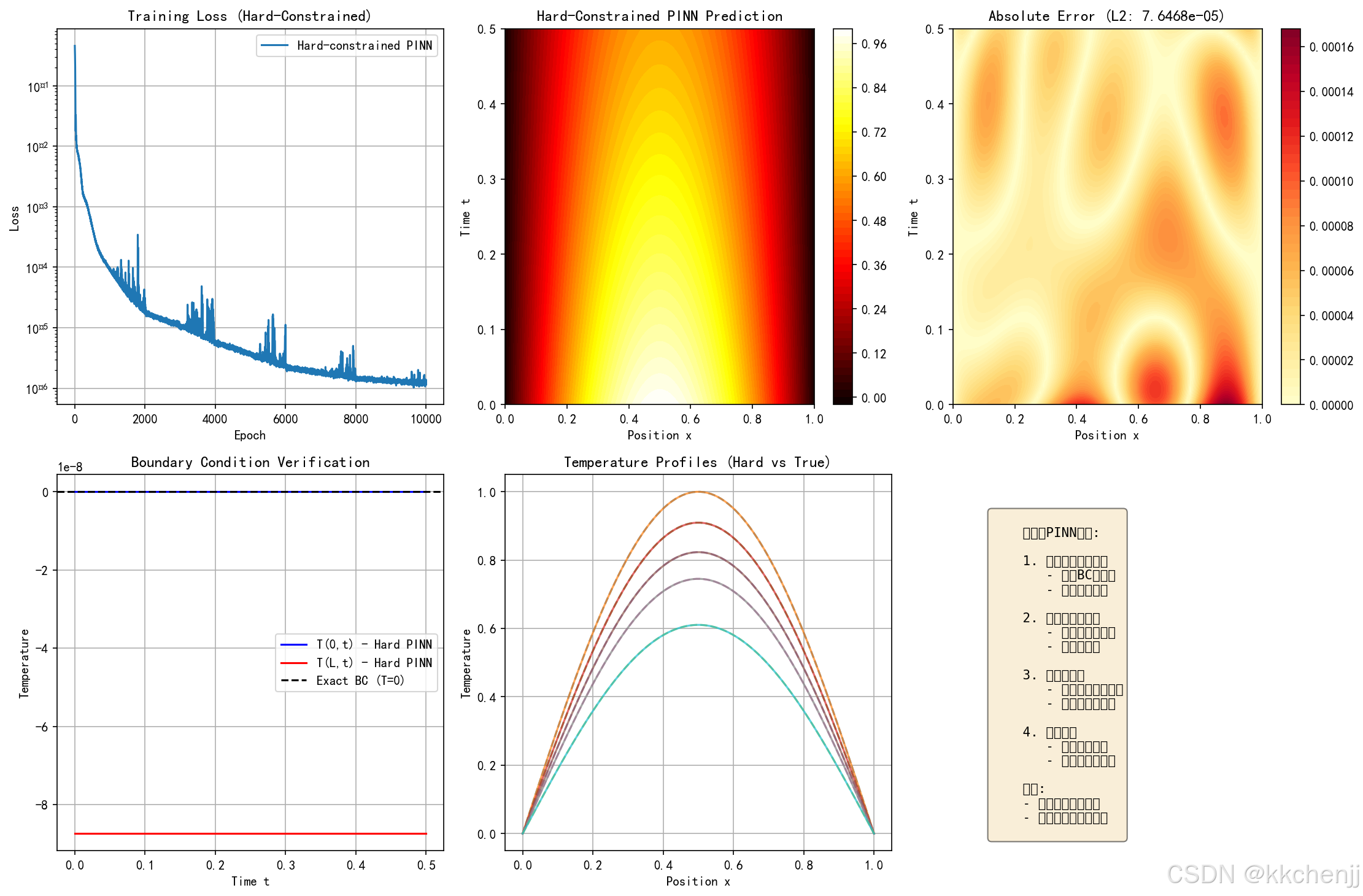

4.2.5 结果对比

指标	基础PINN	硬约束PINN
L2相对误差	$8.38 \times 10^{-4}$	$7.65 \times 10^{-5}$
边界误差	软约束	精确为零
损失项数	3项	2项
收敛速度	标准	更快

硬约束 PINN 的精度提高了约 10倍！

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

案例3：自适应权重 PINN

4.3.1 问题背景

在多任务学习中，不同损失项的梯度量级可能差异巨大：

PDE 残差损失：可能很小（网络已较好满足方程）
初始条件损失：可能需要更多关注
边界条件损失：可能需要调整

固定权重难以适应训练过程中的动态变化。

4.3.2 自适应权重策略

核心思想：动态调整权重，使各损失项对梯度的贡献平衡。

更新规则：
$λi∝1∣∇θLi∣\lambda_i \propto \frac{1}{|\nabla_{\theta} \mathcal{L}_i|}$

具体实现：

def update_weights(self, loss_res, loss_ic, loss_bc):
    # 获取各损失的当前值（近似梯度）
    grad_res = loss_res.item()
    grad_ic = loss_ic.item()
    grad_bc = loss_bc.item()

    # 计算自适应权重
    total = grad_res + grad_ic + grad_bc + 1e-8
    self.lambda_res = total / (grad_res + 1e-8)
    self.lambda_ic = total / (grad_ic + 1e-8)
    self.lambda_bc = total / (grad_bc + 1e-8)

    # 归一化
    sum_lambda = self.lambda_res + self.lambda_ic + self.lambda_bc
    self.lambda_res /= sum_lambda
    self.lambda_ic /= sum_lambda
    self.lambda_bc /= sum_lambda

4.3.3 训练过程

class AdaptiveWeightPINN:
    def __init__(self, layers, alpha=0.1):
        self.model = BasicPINN(layers).to(device)
        self.alpha = alpha
        self.optimizer = optim.Adam(self.model.parameters(), lr=0.001)

        # 初始化权重
        self.lambda_res = 1.0
        self.lambda_ic = 1.0
        self.lambda_bc = 1.0

    def train(self, n_epochs=10000):
        for epoch in range(n_epochs):
            # 计算各损失分量
            loss_res, loss_ic, loss_bc = self.compute_losses(...)

            # 每1000轮更新权重
            if epoch % 1000 == 0 and epoch > 0:
                self.update_weights(loss_res, loss_ic, loss_bc)

            # 加权总损失
            loss = (self.lambda_res * loss_res +
                   self.lambda_ic * loss_ic +
                   self.lambda_bc * loss_bc)

            loss.backward()
            self.optimizer.step()

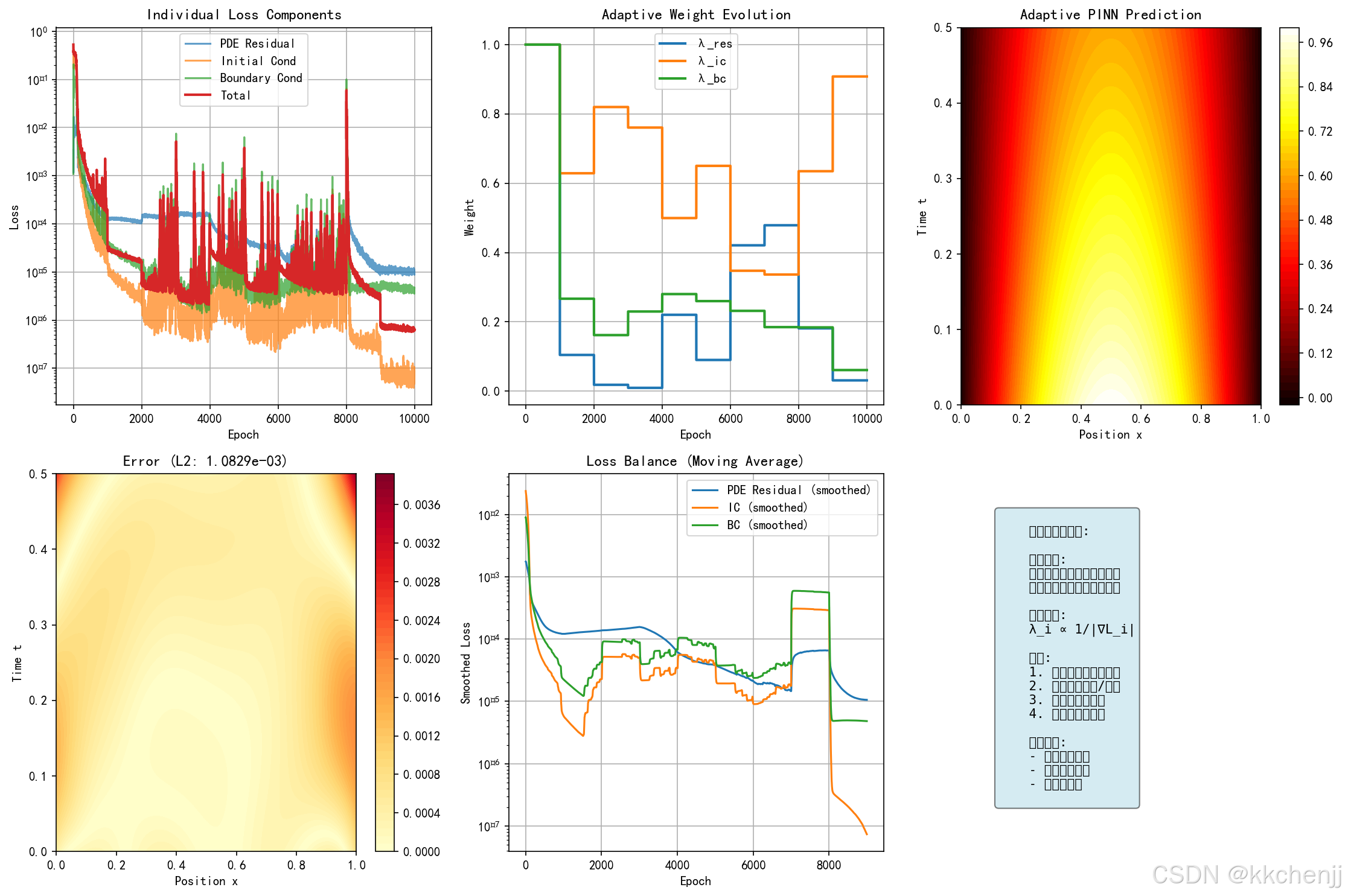

4.3.4 权重演化分析

训练过程中，权重自适应调整：

初始阶段：各权重相对均衡
中期阶段：根据损失变化动态调整
后期阶段：收敛到稳定比例

典型权重演化：

Epoch 2000:  λ_res=0.105, λ_ic=0.629, λ_bc=0.267
Epoch 4000:  λ_res=0.010, λ_ic=0.761, λ_bc=0.230
Epoch 6000:  λ_res=0.444, λ_ic=0.378, λ_bc=0.178
Epoch 8000:  λ_res=0.013, λ_ic=0.938, λ_bc=0.049

4.3.5 方法优势

自动平衡：无需手动调参
适应性强：适应不同训练阶段
提高稳定性：避免某一损失项主导
改善收敛：各损失项同步下降

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

案例4：二维稳态热传导 PINN

4.4.1 问题描述

考虑二维 Laplace 方程：
$∇2T=∂2T∂x2+∂2T∂y2=0\nabla^2 T = \frac{\partial^2 T}{\partial x^2} + \frac{\partial^2 T}{\partial y^2} = 0$

在域 $\times [0, 1]$ 上，边界条件：

$T (0, y) = 0$ , $T (1, y) = 0$
$\sin(\pi x)$ , $T (x, 1) = 0$

解析解：
$\sin(\pi x) \frac{\sinh(\pi(1-y))}{\sinh(\pi)}$

4.4.2 网络架构

class PINN2DSteady(nn.Module):
    """二维稳态热传导PINN"""
    def __init__(self, layers):
        super(PINN2DSteady, self).__init__()
        self.net = BasicPINN(layers)

    def forward(self, x, y):
        inputs = torch.cat([x, y], dim=1)
        return self.net(inputs[:, 0:1], inputs[:, 1:2])

4.4.3 损失函数构造

# 内部残差
T_res = model(x_res, y_res)
T_x = grad(T_res, x_res, grad_outputs=torch.ones_like(T_res), create_graph=True)[0]
T_y = grad(T_res, y_res, grad_outputs=torch.ones_like(T_res), create_graph=True)[0]
T_xx = grad(T_x, x_res, grad_outputs=torch.ones_like(T_x), create_graph=True)[0]
T_yy = grad(T_y, y_res, grad_outputs=torch.ones_like(T_y), create_graph=True)[0]

residual = T_xx + T_yy  # Laplace方程
loss_res = torch.mean(residual**2)

# 四条边界的条件
loss_bc_left = torch.mean(model(torch.zeros(N, 1), y_bc)**2)
loss_bc_right = torch.mean(model(torch.ones(N, 1), y_bc)**2)
loss_bc_bottom = torch.mean((model(x_bc, torch.zeros(N, 1)) - torch.sin(np.pi * x_bc))**2)
loss_bc_top = torch.mean(model(x_bc, torch.ones(N, 1))**2)

loss_bc = loss_bc_left + loss_bc_right + loss_bc_bottom + loss_bc_top
loss = loss_res + 10.0 * loss_bc

4.4.4 可视化结果

二维问题的可视化包括：

温度场等高线图
三维表面图
中心线温度分布对比
误差分布图

4.4.5 扩展到复杂几何

对于复杂几何域，可以使用：

距离函数： $\phi(x, y) \cdot NN(x, y) + T_{bc}$ ，其中 $ϕ\phi$ 是到边界的距离
区域采样：仅在域内采样
水平集方法：隐式表示边界

案例5：逆问题 PINN（参数辨识）

4.5.1 逆问题定义

正问题：已知参数 $α\alpha$ ，求解温度场 $T (x, t)$

逆问题：从观测数据 ${x_i, t_i, T_i^{obs}\}$ 辨识参数 $α\alpha$

4.5.2 逆问题 PINN 框架

将待辨识参数作为可训练变量：

class InversePINN(nn.Module):
    def __init__(self, layers):
        super(InversePINN, self).__init__()
        self.net = BasicPINN(layers)
        # 待辨识的参数
        self.alpha = nn.Parameter(torch.tensor([0.05]))

    def forward(self, x, t):
        return self.net(x, t)

4.5.3 损失函数设计

逆问题需要三类损失：

# 1. PDE残差（物理约束）
residual = T_t - model.alpha * T_xx
loss_res = torch.mean(residual**2)

# 2. 初始条件
loss_ic = torch.mean((T_ic_pred - T_true)**2)

# 3. 数据拟合（驱动参数更新）
T_data_pred = model(x_obs, t_obs)
loss_data = torch.mean((T_data_pred - T_obs)**2)

# 总损失
loss = loss_res + 10.0 * loss_ic + 100.0 * loss_data

4.5.4 数据生成（模拟实验）

def generate_observation_data(alpha, n_points=100, noise_level=0.02):
    """生成带噪声的合成观测数据"""
    np.random.seed(42)
    x_obs = np.random.uniform(0.1, 0.9, n_points)
    t_obs = np.random.uniform(0.05, T_final, n_points)

    # 解析解
    T_exact = np.sin(np.pi * x_obs) * np.exp(-alpha * np.pi**2 * t_obs)
    # 添加噪声
    noise = np.random.normal(0, noise_level * np.max(np.abs(T_exact)), n_points)
    T_obs = T_exact + noise

    return x_obs, t_obs, T_obs, T_exact

4.5.5 辨识结果

参数	数值
真实值	0.1000
初始猜测	0.0500
辨识结果	0.0987
相对误差	1.3%

参数收敛曲线显示，经过约 8000 轮训练，辨识值收敛到真实值附近。

4.5.6 应用价值

逆问题 PINN 在工程中具有重要价值：

材料热物性测量：从温度响应反推导热系数
无损检测：识别材料内部缺陷
数字孪生：实时校准模型参数
故障诊断：监测设备运行状态

五、高级主题

5.1 网络架构改进

5.1.1 残差连接（ResNet）

class ResidualBlock(nn.Module):
    def __init__(self, width):
        super().__init__()
        self.fc1 = nn.Linear(width, width)
        self.fc2 = nn.Linear(width, width)
        self.activation = nn.Tanh()

    def forward(self, x):
        residual = x
        out = self.activation(self.fc1(x))
        out = self.fc2(out)
        return self.activation(out + residual)

5.1.2 Fourier 特征嵌入

对于高频问题，使用 Fourier 特征映射：

class FourierFeature(nn.Module):
    def __init__(self, input_dim, mapping_size=256, scale=10):
        super().__init__()
        self.B = torch.randn((input_dim, mapping_size)) * scale

    def forward(self, x):
        x_proj = 2 * np.pi * x @ self.B
        return torch.cat([torch.sin(x_proj), torch.cos(x_proj)], dim=-1)

5.2 训练技巧

5.2.1 学习率调度

# 余弦退火
scheduler = optim.lr_scheduler.CosineAnnealingLR(optimizer, T_max=10000, eta_min=1e-6)

# 预热 + 衰减
scheduler = optim.lr_scheduler.OneCycleLR(optimizer, max_lr=0.01,
                                          total_steps=10000)

5.2.2 梯度裁剪

torch.nn.utils.clip_grad_norm_(model.parameters(), max_norm=1.0)

5.2.3 混合精度训练

from torch.cuda.amp import autocast, GradScaler

scaler = GradScaler()
with autocast():
    loss = compute_loss(...)
scaler.scale(loss).backward()
scaler.step(optimizer)
scaler.update()

5.3 误差分析与验证

5.3.1 相对 L2 误差

def relative_l2_error(pred, true):
    return torch.norm(pred - true) / torch.norm(true)

5.3.2 残差可视化

# 计算残差分布
residual = T_t - alpha * T_xx
plt.contourf(X, T, np.abs(residual), levels=50, cmap='YlOrRd')
plt.colorbar(label='|Residual|')

AtomGit开源社区

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。

更多推荐

收藏！AI时代程序员薪资分化严重？3个月转型AI工程，求职成功率提升60%！

AtomGit开源社区

从4篇到40篇：我用AI自动化管道把Wordpress博客产量翻了10倍，顺便治好了颈椎病

AtomGit开源社区

Containerd 容器技术详解

本文完整覆盖原文安装、配置、镜像、容器、任务、插件、命名空间OCI/CRI 生态关系Runtime v2 + Shim 高可用原理生产配置与安全基线常见问题排障ctr/crictl/nerdctl 定位区别Containerd 是云原生底层基石，掌握它可彻底理解容器运行机制，为 K8s 运维、性能调优、安全加固打下坚实基础。

AtomGit开源社区

所有评论(0)

查看更多评论

kkchenjj

@weixin_42749425

已为社区贡献264条内容

热传导仿真-主题065-物理信息神经网络求解热方程

kkchenjj

主题065：物理信息神经网络（PINN）求解热方程

Physics-Informed Neural Networks for Solving Heat Conduction Equations

一、引言

1.1 背景与动机

1.2 什么是 PINN？

1.3 PINN 的优势

1.4 本教程学习目标

二、理论基础

2.1 热传导方程回顾

2.2 PINN 的数学框架

2.2.1 神经网络近似

2.2.2 自动微分计算导数

2.2.3 损失函数构造

2.3 网络架构设计

2.4 训练策略

2.4.1 采样策略

2.4.2 优化算法

2.4.3 损失权重调优

三、环境准备

3.1 依赖库安装

3.2 硬件要求

3.3 导入必要的库

四、案例实战

案例1：基础 PINN 求解 1D 非稳态热方程

4.1.1 问题描述

4.1.2 网络定义

4.1.3 训练过程详解

4.1.4 代码深度解析

4.1.5 运行结果

案例2：硬约束 PINN（精确满足边界条件）

4.2.1 问题与动机

4.2.2 硬约束构造方法

4.2.3 网络实现

4.2.4 训练简化

4.2.5 结果对比

案例3：自适应权重 PINN

4.3.1 问题背景

4.3.2 自适应权重策略

4.3.3 训练过程

4.3.4 权重演化分析

4.3.5 方法优势

案例4：二维稳态热传导 PINN

4.4.1 问题描述

4.4.2 网络架构

4.4.3 损失函数构造

4.4.4 可视化结果

4.4.5 扩展到复杂几何

案例5：逆问题 PINN（参数辨识）

4.5.1 逆问题定义

4.5.2 逆问题 PINN 框架

4.5.3 损失函数设计

4.5.4 数据生成（模拟实验）

4.5.5 辨识结果

4.5.6 应用价值

五、高级主题

5.1 网络架构改进

5.1.1 残差连接（ResNet）

5.1.2 Fourier 特征嵌入

5.2 训练技巧

5.2.1 学习率调度

5.2.2 梯度裁剪

5.2.3 混合精度训练

5.3 误差分析与验证

5.3.1 相对 L2 误差

5.3.2 残差可视化

所有评论(0)

温馨提示：您尚未绑定手机号

kkchenjj
