引言

工业4.0浪潮下，制造企业面临柔性生产、快速交付与成本控制的多重压力。传统产线依赖静态设计图纸和事后纠偏的管理模式，已难以应对动态订单扰动、设备衰退与工艺波动。数字孪生（Digital Twin）作为一种融合物理实体、虚拟模型与实时数据的闭环技术体系，正在成为工厂产线从“自动化”迈向“自优化”的关键使能手段。本文将聚焦产线级应用，从数据底座、模型构建、虚实联动到闭环优化，系统阐述数字孪生的落地逻辑与实践价值。

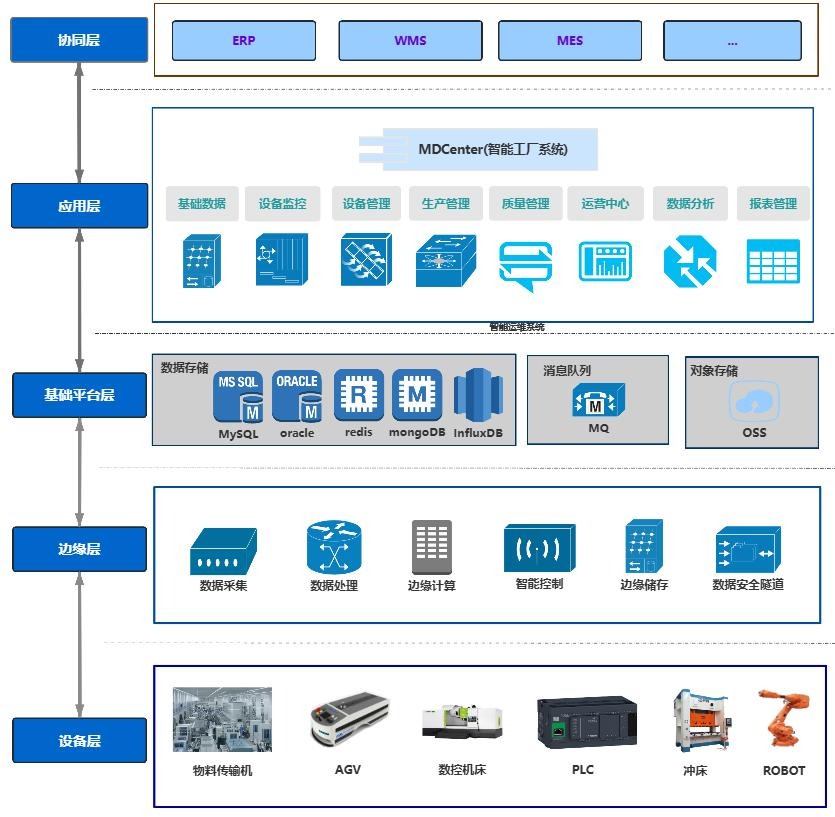

1. 数字孪生的三层架构：打通产线的“物理-数字-决策”链路

工厂产线的数字孪生并非简单的三维可视化，而是一个具备感知-建模-决策-执行闭环能力的有机系统。其典型架构可分解为三层：

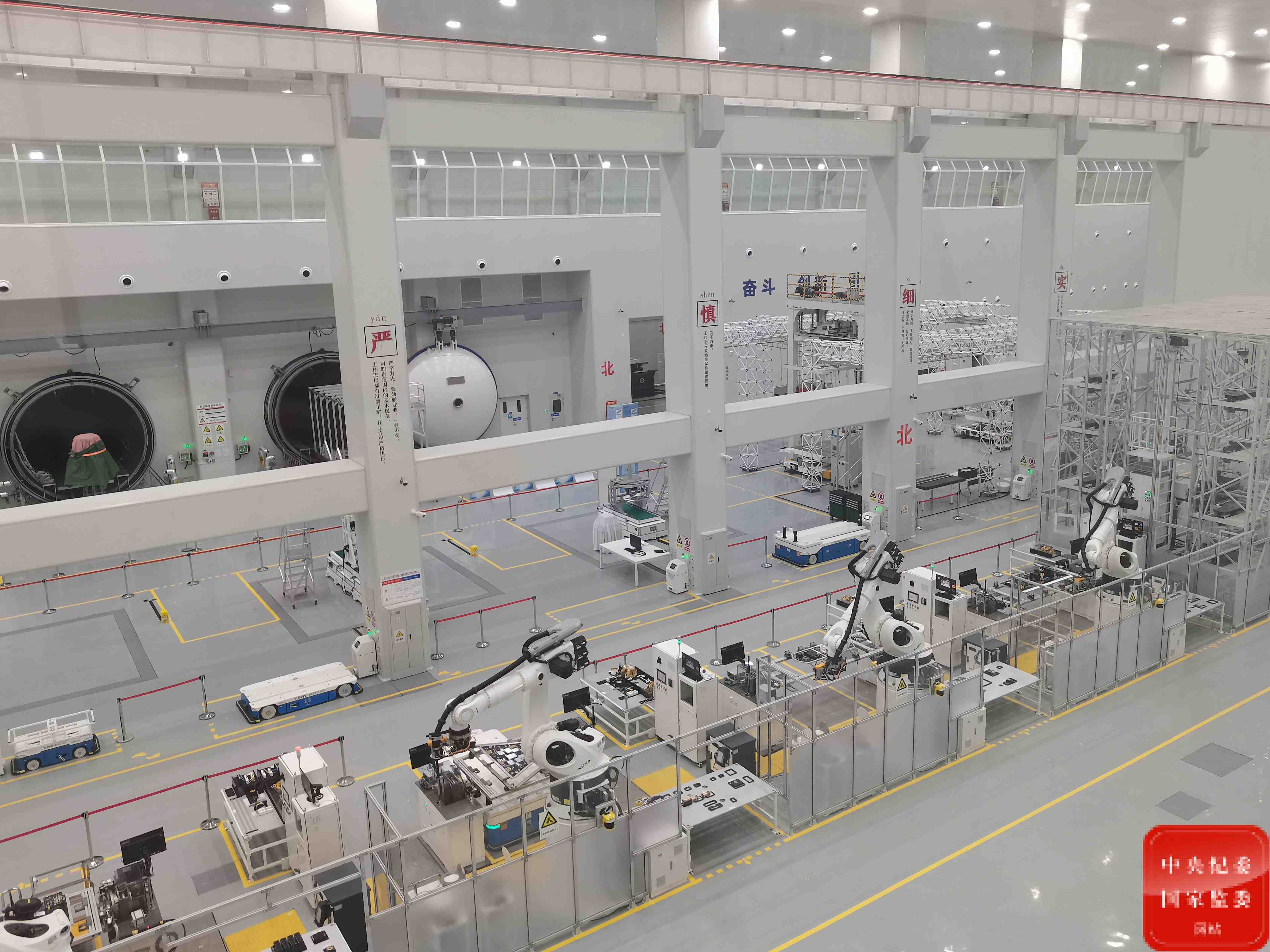

• 物理层：涵盖产线中所有设备（PLC、机器人、AGV、传送带）、传感器（振动、温度、电流）、在制品及操作人员。该层通过工业总线（Profinet、EtherCAT）或5G/TSN网络实时上传状态数据，并接收来自孪生系统的反向控制指令。

• 虚拟层：基于CAD、MBD（基于模型的定义）构建高保真几何模型，同时嵌入多物理场（动力学、热力学）与工艺行为模型。更进一步，需建立数据驱动的代理模型（如神经网络降阶模型）以实现实时仿真。典型工具包括Unity+PiXYZ、西门子NX MCD、达索3DEXPERIENCE。

• 数据与决策层：通过时序数据库（InfluxDB）与资产谱系管理存储历史数据，结合规则引擎、优化算法或强化学习模型，生成产线调度、工艺参数或维护策略的增量决策，并经由OPC UA或MQTT回写至PLC/SCADA。

三层之间通过实时数据管道（如Kafka、MQTT + Spark Streaming）形成双向映射——物理层的每一个动作都会触发虚拟模型的同步更新，而虚拟层仿真推演出的“最优解”也将直接干预物理设备的运行姿态。

2. 产线设计阶段的“镜像验证”：从串行调试到并行协同

传统产线设计往往遵循“工艺规划→布局仿真→设备采购→现场调试”的瀑布流程。当实际安装时发现干涉、节拍不匹配或物流死锁，修改成本可达初始阶段的10~20倍。数字孪生在设计阶段的价值体现为虚拟调试：

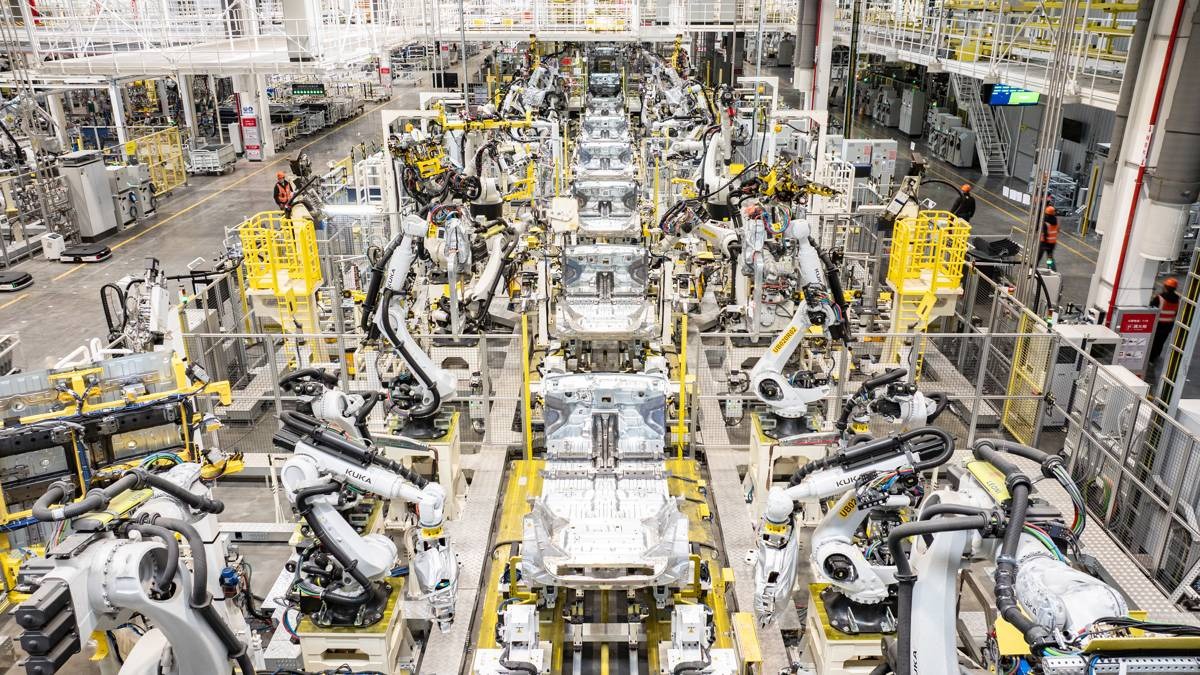

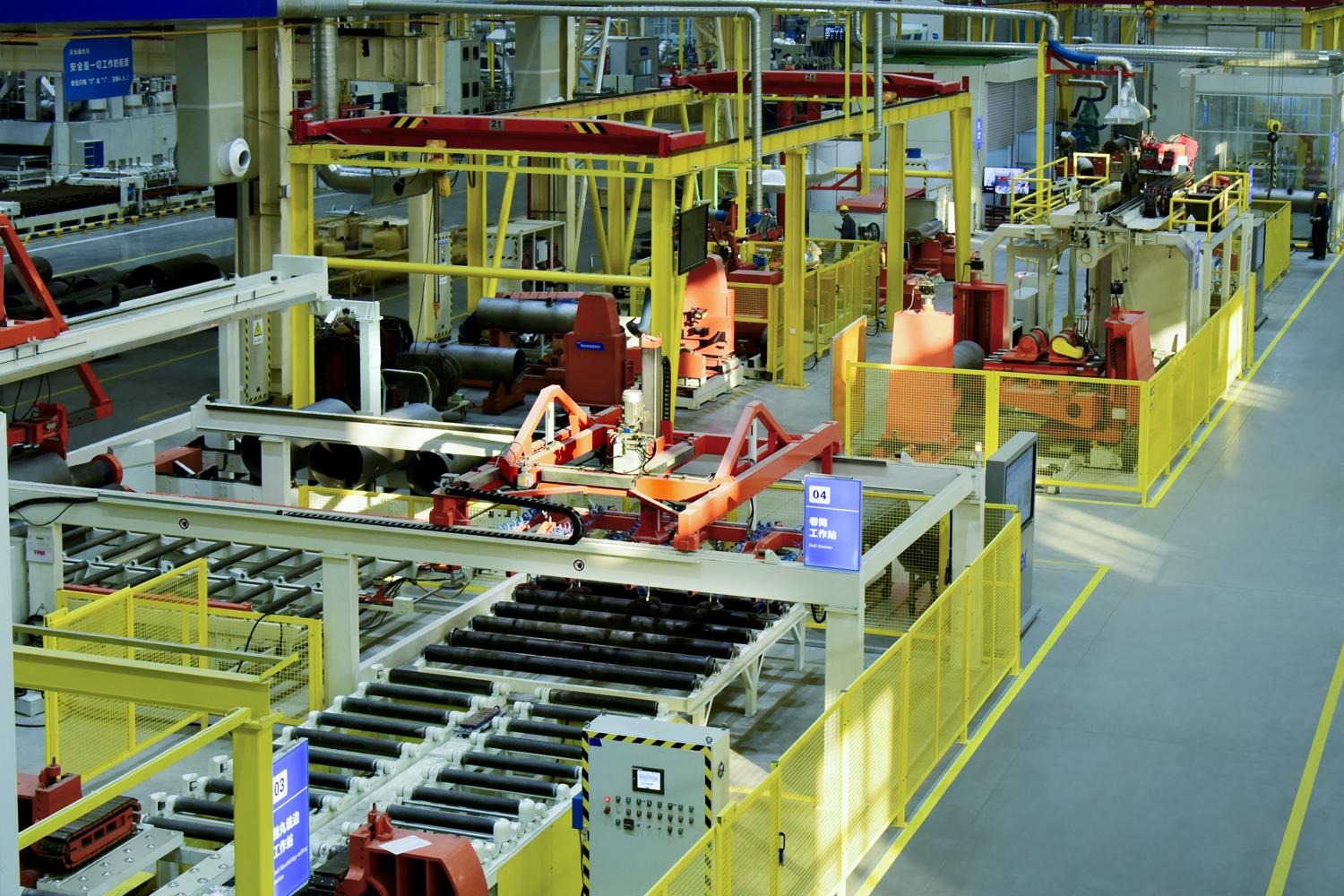

• 几何干涉与可达性检查：在虚拟环境中导入机器人、工装夹具与工件模型，模拟完整运动路径，自动输出碰撞报告。例如某汽车焊装线利用NX MCD提前发现6处机器人可达性不足，避免现场切割重焊。

• 工艺节拍仿真：基于离散事件仿真（DES）引擎，输入各工位加工时间、AGV运输速度、缓冲区容量，运行5000次蒙特卡洛仿真，识别瓶颈工位并优化缓存分配。典型输出包括OEE预测、在制品堆积热力图。

• 电气与逻辑验证：将PLC程序加载至虚拟控制器（如Siemens PLCSIM Advanced），与虚拟模型中的传感器、电机模型进行信号级联调。可提前暴露程序死循环、互锁冲突等逻辑错误，减少现场调试时间30%以上。

虚拟调试的结果（优化后的布局、PLC代码、机器人轨迹点）直接导出至现场设备，实现“一次建模、全局复用”。

3. 实时运行层：同步映射、异常预警与自愈控制

产线投产后的核心目标是维持高可用、高质量运行。数字孪生在此阶段扮演“镜像观察员+紧急调控员”的双重角色。

3.1 高保真同步映射

• 位姿同步：对于龙门架、转台等运动部件，通过编码器值和运动学正解算法，实时刷新虚拟模型的空间坐标，要求端到端延迟低于50ms（人眼可接受阈值）。典型方案采用RTDE（实时数据交换）协议采集机器人状态。

• 状态一致性：设备的工作模式（自动/手动/待机）、报警代码、当前加工程序号等离散状态需与虚拟模型完全对应。通过OPC UA节点映射实现双向绑定。

• 异常趋势复现：当产线出现非预期停顿时，可回放历史数据驱动虚拟模型“回放”故障前30秒的物理过程，辅助工程师定位是传感器失灵、控制器输出丢失还是机械卡滞。

3.2 基于模型和数据的异常预警

传统SCADA依赖固定阈值报警，往往发现时已产生次品或发生停线。数字孪生在预警方面引入残差分析与预测模型：

• 残差分析：以虚拟模型的理想输出（如伺服电机的理论电流、理论振动频谱）与物理传感器的实测值作差。当残差持续偏离正态分布（例如超过3σ），系统判定存在隐性衰退，例如刀具钝化导致主轴负载异常升高。

• 预测性维护：采集关键部件的历史故障数据与实时振动/温度信号，训练LSTM或时序Transformer模型，预测剩余寿命（RUL）。当预测置信区间低于定检周期时，自动推送建议更换时间窗口，避免突发失效。

3.3 动态重调度与自愈控制

当产线出现扰动（紧急插单、设备部分降级、物料延迟）时，孪生系统可在虚拟环境中快速推演多种调度策略的效果：

• 场景假设：若机器人R2因减速机过热需限速运行，是否可以通过调整上游传送带节拍、分流部分工件到旁路工位来维持整线产出？

• 优化求解：基于强化学习（DQN或PPO）训练的调度策略网络，在0.5秒内输出最优动作（如AGV路径重规划、缓存区优先级调整）。

• 控制执行：将动作参数封装为指令，经MES或直接写入PLC。整个过程从扰动发生到策略生效可控制在秒级，显著优于人工介入的分钟级响应。



4. 工艺参数智能优化：从离线实验到在线演化

产线中典型工艺参数（焊接电流、注塑保压压力、CNC进给率）通常依靠工艺工程师的经验设定，或者通过田口实验离线优化，一旦工况偏移（环境温度变化、批次材料差异）则效率下降。数字孪生支持在线贝叶斯优化或深度强化学习来持续寻优：

• 定义优化目标（例如：油耗/加工时间+质量损失的综合成本最小化）。

• 孪生模型作为环境的低成本代理：真实产线每次试错成本高昂，而高精度的孪生模型可以在虚拟空间中以加速（例如10倍实时）方式执行参数组合，预估其效果。

• 利用高斯过程回归或贝叶斯神经网络拟合参数→性能的响应面，通过采集函数（如EI）推荐下一组候选参数。

• 将推荐参数下发至产线执行一小批次生产，将实测结果反馈回模型进行贝叶斯更新。

• 逐步收敛至全局最优或适应动态漂移。

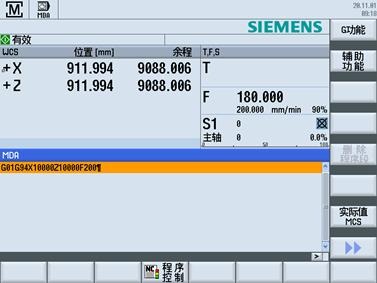

某精密加工案例显示，采用上述方法，数控机床的进给率参数经过30次迭代（耗时不到2小时，其中仅5次真实试验），实现了刀具寿命提升18%、表面粗糙度降低22%的改进。

5. 典型技术栈与落地挑战

5.1 关键技术选型建议

层级	常用方案
建模与渲染	Unity + URP（轻量级产线）/ Unreal Engine + PiXYZ（高保真）
实时数据采集	Kepware OPC UA、Mongoose Push（MQTT桥接）
数字孪生平台	Microsoft Azure Digital Twins (ADT)、AWS IoT TwinMaker、开源Eclipse Ditto
仿真引擎	离散事件：AnyLogic / Simio；多体动力学：Modelica / Simscape
数据与服务层	InfluxDB + Grafana（可视化）；Airflow（工作流编排）；PyTorch（AI模型）

5.2 常见阻碍与应对策略

• 数据孤岛：不同厂商设备提供私有协议。解决方法是部署边缘网关（如Node-RED），将Modbus/Profibus统一转换为MQTT/OPC UA。

• 模型保真度与实时性矛盾：过于精细的有限元模型无法实时运行。可通过降阶ROM、多分辨率网格（远距离粗模型，近距细模型）或仅对关键部件建立高保真子模型。

• 同步延迟累积：超过100ms的延迟会严重降低操作员信任。需采用时间戳补偿机制、预测性插值算法，并优先保证控制信号的确定性传输（例如TSN）。

• 投入产出比：并非所有产线都需要全要素孪生。建议按价值优先级分步实施：首先对瓶颈工位、昂贵设备（如五轴机床）或高危场景（如压铸）建立孪生，再逐步扩展。

6. 案例分享：电子组件SMT产线的数字孪生实践

以某EMS工厂的一条高速贴片线为例，包含自动上板机、印刷机、SPI（焊膏检测）、贴片机、回流焊和AOI。原有痛点：

• 换线时手工调整轨道宽度、吸嘴配置，平均耗时35分钟；

• SPI误报率高达12%，导致大量不必要的停顿复测；

• 贴片机吸嘴磨损无法感知，偶尔漏贴造成批量返修。

实施数字孪生方案后的关键改进：

1. 虚拟换线：操作员在孪生界面输入新产品PCB尺寸与元件清单，系统自动推导轨道参数、吸嘴排布、送料器位置，并生成校验动画。确认后一键下发至设备，换线时间压缩至9分钟。

2. SPI误报抑制：将锡膏体积、高度、面积数据的实时流送入孪生模型的分类器（隔离森林），结合历史AOI数据训练。模型动态调整判定阈值，误报率降至3.5%。

3. 吸嘴剩余寿命预测：基于贴片机真空度、拾取成功率时序数据，训练LSTM模型预测吸嘴堵塞风险。提前15分钟预警更换，漏贴缺陷降低76%。

结语

数字孪生在工厂产线的价值递进路径清晰：先“看得见”（同步可视化），再“说得清”（异常诊断与溯源），最终实现“控得准”（自主优化与决策）。它不是一套标准软件，而是一种整合传感、建模、仿真、数据与AI的系统工程方法。企业在推进时，应立足一条典型产线、选择一个明确痛点（如换型效率或设备综合效率），小步迭代，积累模型资产与数据认知。当孪生系统从“被动映射”进化为“主动推演”之时，产线便真正拥有了自优化的“数字大脑”。
