在AI大模型训练集群里，一次5毫秒的电力中断就能让价值数百万的训练任务归零。不间断电源（UPS）——这个诞生于1970年代的"古老"设备，正在AI时代迎来最剧烈的技术变革。本文从拓扑演进、储能介质革命、数字化控制三条线索，完整拆解UPS半个世纪的进化逻辑。

---

一、为什么需要"不间断"：一个被低估的工程问题

大多数人对UPS的认知停留在"停电了还能用"。但这个理解只触及了UPS价值的10%。

UPS真正解决的工程问题是电能质量（Power Quality）。市电并不是教科书里完美的50Hz正弦波——它充满了：

• 电压暂降（Voltage Sag）：持续0.5_{30个周期，幅值跌落10%}90%
• 电压暂升（Voltage Swell）：幅值上升110%~180%
• 谐波畸变（THD）：非线性负载注入的3、5、7次谐波
• 频率偏移：电网负荷突变时频率可偏离±0.5Hz
• 瞬态脉冲：雷击、开关操作引起的μs级高压尖峰

对于一台普通PC，这些扰动可能只是屏幕闪一下。但对于AI训练集群中的NVIDIA DGX H100（单机功耗10.2kW），任何一次电压暂降都可能导致：

1. GPU显存数据损坏 → 训练checkpoint丢失
2. InfiniBand交换机重启 → 整个训练集群通信中断
3. 存储阵列写入中断 → 文件系统不一致

一次5毫秒的电力扰动，可能让一个运行了72小时的大模型训练任务完全作废。按H100集群每小时$30的租赁成本计算，一次意外断电的直接损失就超过$2,160——还不算工程师排查恢复的时间成本。

UPS的本质，是在不可靠的电网与极度敏感的负载之间，构建一个"电能质量防火墙"。

---

二、三大拓扑：UPS的架构进化

UPS的拓扑演进，本质上是在效率、切换时间、成本三个维度上不断寻找更优解。

2.1 后备式（Offline / Standby）

最简单的拓扑——正常时市电直接供电，断电时切换到逆变器。

关键参数：

• 切换时间：5~12ms（取决于静态开关响应速度）
• 效率：95%~98%（正常模式下几乎无损耗）
• 功率范围：通常 ≤3kVA

致命缺陷： 5~12ms的切换间隙。对于普通家用PC够用，但对服务器来说就是灾难——Intel ATX电源规范要求保持时间（holdup time）≥16ms，看似够用，但实际上电解电容老化后保持时间会缩短30%~50%。

2.2 在线互动式（Line-Interactive）

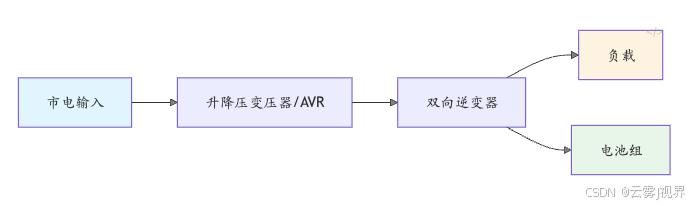

在后备式基础上加入了自耦变压器或升降压电路，可以在不切换电池的情况下调节输出电压。

核心创新：双向逆变器。 市电正常时它是充电器，断电时它是逆变器。这个设计减少了一个功率变换级，效率提升到97%~98%。

切换时间缩短到2~4ms——因为双向逆变器不需要"启动"，只需要改变功率流方向。

2.3 在线双变换式（Online Double-Conversion）

这是数据中心的标准选择——市电永远不直接接触负载。

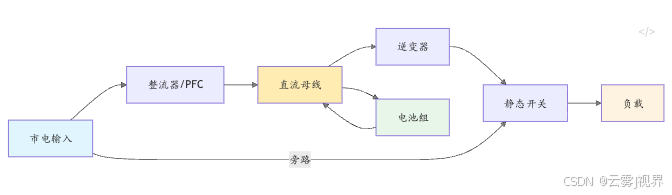

工作原理：

1. 整流器将市电AC→DC，同时做功率因数校正（PFC）
2. 直流母线（通常380~400VDC）作为能量缓冲
3. 逆变器将DC→AC，生成纯净的正弦波输出
4. 电池组并联在直流母线上，市电中断时无缝接管

切换时间：0ms。 因为负载始终由逆变器供电，市电中断只影响直流母线的能量来源——从整流器切换到电池，对逆变器输出零影响。

代价：效率。 两级变换（AC→DC→AC）的固有损耗使效率降到90%~94%。对于一个1MW的数据中心，4%的效率差意味着每年多消耗约350MWh电能——按工业电价0.6元/kWh计算，每年多花21万元。

2.4 效率与保护的博弈：ECO模式

工程师的回答是ECO模式（Economy Mode）：正常时走旁路直供（效率≈99%），检测到异常时切换到双变换模式。

这本质上是把在线双变换式"退化"成了后备式——获得了效率，但引入了切换时间（通常2~4ms）。

值不值得？取决于你对风险的定价。一个Tier IV数据中心（年停机时间≤26分钟）通常不会启用ECO模式。但一个Tier II数据中心可能会——因为每年省下的21万电费足以覆盖偶发切换带来的风险。

这就是工程决策的本质：没有最优解，只有特定约束下的最优解。

---

三、储能介质的革命：从铅酸到锂电

UPS的储能系统经历了一场静悄悄的革命。

3.1 铅酸电池：统治了40年的老兵

VRLA（阀控密封铅酸电池）统治UPS市场超过40年，原因很简单：

指标	数值
能量密度	30~50 Wh/kg
循环寿命	200~300次（80% DOD）
设计寿命	3~5年（浮充状态）
成本	~$150/kWh
自放电率	3%~5%/月

铅酸电池最大的优点不是性能，而是可预测性——40年的工程经验积累了大量失效模式数据，工程师能准确预估什么时候该换电池。

但铅酸电池有两个致命问题：

1. 重量：一个300kVA UPS的铅酸电池组重达2~3吨，对楼板承重是严峻挑战
2. 温度敏感：每超过25°C基准温度10°C，寿命减半（Arrhenius定律）。数据中心必须为电池室单独制冷

3.2 锂电池：性能碾压，但信任需要时间

磷酸铁锂（LiFePO4）正在快速替代铅酸：

指标	铅酸 VRLA	磷酸铁锂 LFP
能量密度	30~50 Wh/kg	100~160 Wh/kg
循环寿命	200~300次	3,000~5,000次
设计寿命	3~5年	10~15年
重量（同容量）	基准	约1/3
占地面积	基准	约1/3
温度范围	20~25°C最佳	-20~55°C可工作
成本（2026年）	~$150/kWh	~$100/kWh

注意最后一行——2026年磷酸铁锂的成本已经低于铅酸。这是一个历史性的交叉点。加上占地面积减少60%~70%，锂电池在TCO（总拥有成本）上已经全面胜出。

但锂电池引入了一个铅酸时代不存在的问题：热失控。 一颗电芯的热失控可以在秒级蔓延到整个电池组，这要求UPS集成更复杂的BMS（电池管理系统）：

"""
UPS锂电池组SOC估算示例：扩展卡尔曼滤波（EKF）
铅酸时代用电压查表就够了，锂电池的电压-SOC曲线太平坦，
必须用状态估计算法。
"""
import numpy as np

class BatteryEKF:
    """磷酸铁锂电池SOC扩展卡尔曼滤波估算器"""

    def __init__(self, capacity_ah=100, dt=1.0):
        self.capacity = capacity_ah * 3600  # 转换为As
        self.dt = dt

        # 状态向量: [SOC, V_rc] (SOC + RC等效电路电压)
        self.x = np.array([1.0, 0.0])  # 初始满电

        # 状态协方差矩阵
        self.P = np.diag([0.01, 0.001])

        # 过程噪声
        self.Q = np.diag([1e-6, 1e-4])

        # 测量噪声
        self.R = np.array(0.01)

        # LFP等效电路参数
        self.R0 = 0.02     # 欧姆内阻 (Ω)
        self.R1 = 0.015    # 极化电阻 (Ω)
        self.C1 = 5000     # 极化电容 (F)
        self.tau = self.R1 * self.C1  # RC时间常数

    def ocv_from_soc(self, soc):
        """
        LFP的OCV-SOC曲线——注意中间段极其平坦
        这就是为什么不能简单用电压判断SOC
        """
        # 简化的7阶多项式拟合
        soc = np.clip(soc, 0, 1)
        return (3.0
                + 0.6 * soc
                - 1.5 * soc**2
                + 3.2 * soc**3
                - 3.8 * soc**4
                + 2.5 * soc**5
                - 0.7 * soc**6)

    def predict(self, current):
        """预测步：基于库仑计数更新SOC"""
        soc_new = self.x[0] - (current * self.dt) / self.capacity

        # RC电路动态
        exp_factor = np.exp(-self.dt / self.tau)
        vrc_new = self.x[1] * exp_factor + self.R1 * current * (1 - exp_factor)

        self.x = np.array([soc_new, vrc_new])

        # 雅可比矩阵
        F = np.array([
            [1, 0],
            [0, exp_factor]
        ])
        self.P = F @ self.P @ F.T + self.Q

    def update(self, v_measured, current):
        """更新步：用端电压修正SOC估计"""
        # 预测端电压
        v_predicted = self.ocv_from_soc(self.x[0]) - self.x[1] - self.R0 * current

        # 测量残差
        y = v_measured - v_predicted

        # 观测雅可比矩阵
        delta = 1e-5
        docv = (self.ocv_from_soc(self.x[0] + delta)
                - self.ocv_from_soc(self.x[0] - delta)) / (2 * delta)
        H = np.array(docv, -1)

        # 卡尔曼增益
        S = H @ self.P @ H.T + self.R
        K = self.P @ H.T @ np.linalg.inv(S)

        # 状态更新
        self.x = self.x + (K @ np.array([y])).flatten()
        self.P = (np.eye(2) - K @ H) @ self.P

        return self.x[0]  # 返回更新后的SOC

# 使用示例
ekf = BatteryEKF(capacity_ah=100)
# 模拟放电过程
for t in range(3600):  # 1小时
    current = 50  # 50A放电
    ekf.predict(current)
    # 假设有电压测量值
    v_meas = ekf.ocv_from_soc(ekf.x[0]) - ekf.x[1] - ekf.R0 * current + np.random.normal(0, 0.05)
    soc = ekf.update(v_meas, current)

    if t % 600 == 0:
        print(f"t={t:4d}s | SOC={soc:.4f} | V_terminal={v_meas:.3f}V")

上面这段代码展示了一个核心工程差异：铅酸时代，用电压查表就能估算SOC（剩余电量）；锂电时代，必须上扩展卡尔曼滤波。 因为磷酸铁锂的电压-SOC曲线在20%~80%区间极其平坦（电压变化不到0.1V），仅靠电压测量根本无法区分SOC是30%还是70%。

这不是一个学术问题——UPS的SOC估算精度直接决定了它能不能准确告诉数据中心运维人员：“你还有多少分钟的后备时间”。估算偏差10%，可能就是"以为还能撑15分钟，实际只剩3分钟"的致命误判。

---

四、模块化UPS：数据中心的乐高积木

传统UPS是一个"黑箱"——一台大柜子，坏了就整台换。这在小功率场景没问题，但在MW级数据中心就是噩梦。

4.1 模块化架构

模块化UPS的核心思想：把一台大UPS拆成N个小功率模块，装在同一个机架里。

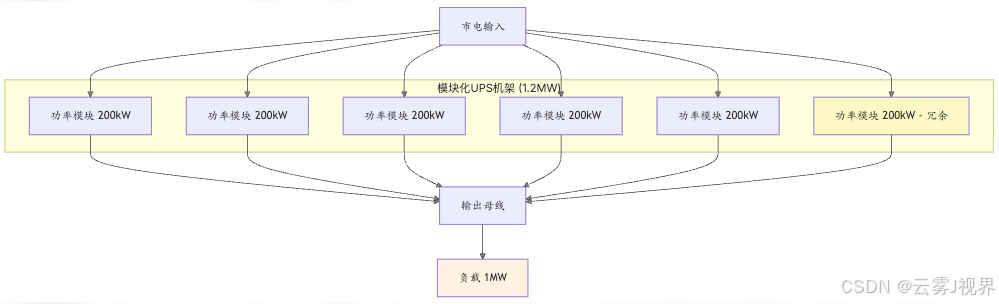

上图展示了一个典型的N+1冗余配置：6个200kW模块组成1.2MW系统，实际负载1MW，一个模块故障时其余5个仍可满载运行。

模块化的三大优势：

1. 可用性提升：单模块故障时热替换（<5分钟），整机可用性从99.99%提升到99.9999%
2. 随需扩展：第一天只装3个模块（600kW），业务增长后再加模块，不用一次性买满
3. 维护友好：一个工程师可以单手抽出一个50kg的功率模块，不需要停机

模块化的隐藏挑战： 并联均流。N个逆变器模块并联输出，必须保证电流均匀分配。如果模块间存在参数差异（开关频率、死区时间、输出阻抗），就会出现环流——模块之间互相"打架"，不仅降低效率，还可能触发过流保护。

解决方案通常是下垂控制（Droop Control）：

"""
模块化UPS并联均流：下垂控制仿真
每个模块根据自己的输出电流调整输出电压参考值，
电流越大的模块主动降低电压，从而实现自然均流。
"""
import numpy as np

class UPSModule:
    """单个UPS功率模块"""
    def __init__(self, module_id, v_ref=230.0, droop_coeff=0.02,
                 r_out=0.05, power_rating=200e3):
        self.id = module_id
        self.v_ref = v_ref           # 额定输出电压 (V_rms)
        self.droop = droop_coeff     # 下垂系数 (V/A)
        self.r_out = r_out           # 输出阻抗 (Ω)
        self.rating = power_rating   # 额定功率 (W)
        self.i_out = 0               # 当前输出电流 (A)

    def get_voltage(self):
        """下垂控制：电流越大，电压参考值越低"""
        return self.v_ref - self.droop * self.i_out

    def __repr__(self):
        return (f"Module {self.id}: V={self.get_voltage():.2f}V, "
                f"I={self.i_out:.1f}A, P={self.i_out * self.get_voltage() / 1000:.1f}kW")


def simulate_parallel(n_modules=5, load_power=800e3, iterations=50):
    """
    仿真N个模块并联供电的均流过程
    展示下垂控制如何在无通信的情况下实现电流均衡
    """
    modules = []
    for i in range(n_modules):
        # 故意引入参数差异（模拟制造公差）
        v_ref = 230.0 + np.random.normal(0, 0.3)   # 电压参考偏差±0.3V
        r_out = 0.05 + np.random.normal(0, 0.005)   # 阻抗偏差±10%
        modules.append(UPSModule(i+1, v_ref=v_ref, r_out=r_out))

    load_r = 230**2 / load_power  # 等效负载电阻

    print(f"=== 模块化UPS并联均流仿真 ===")
    print(f"模块数: {n_modules} | 负载: {load_power/1000:.0f}kW | 等效电阻: {load_r:.3f}Ω\n")

    for iteration in range(iterations):
        # 计算共同母线电压（所有模块输出的加权平均）
        total_conductance = sum(1/m.r_out for m in modules)
        v_bus = sum(m.get_voltage() / m.r_out for m in modules) / (total_conductance + 1/load_r)

        # 更新每个模块的输出电流
        for m in modules:
            m.i_out = (m.get_voltage() - v_bus) / m.r_out

        if iteration in [0, 5, 10, 49]:
            print(f"--- 迭代 {iteration} ---")
            for m in modules:
                print(f"  {m}")
            currents = [m.i_out for m in modules]
            imbalance = (max(currents) - min(currents)) / np.mean(currents) * 100
            print(f"  电流不均衡度: {imbalance:.2f}%\n")

simulate_parallel()

运行这段代码你会看到，即使每个模块的电压参考和输出阻抗存在制造公差，下垂控制也能在几个迭代内将电流不均衡度收敛到5%以内——无需模块间任何通信。这就是下垂控制的优雅之处：用物理规律（欧姆定律）代替通信协议，实现了一种"去中心化"的均流。

---

五、AI数据中心的极端需求

AI训练集群对UPS提出了前所未有的挑战。

5.1 功率密度爆炸

时代	单机架功率	每MW支撑机架数
传统IT（2015）	5~8kW	125~200
高密度计算（2020）	15~25kW	40~67
AI训练集群（2025）	40~100kW	10~25
液冷AI集群（2026）	100~150kW	7~10

一个装满DGX H100的机架功耗可达100kW。这意味着一个10MW的AI数据中心可能只有100个机架——但每个机架的供电密度是传统数据中心的10~20倍。

UPS面临的挑战： 同样的10MW容量，传统数据中心分散在1000个机架上，电流分布均匀；AI数据中心集中在100个机架上，馈线电流密度暴增。UPS的输出配电必须重新设计。

5.2 负载特性剧变

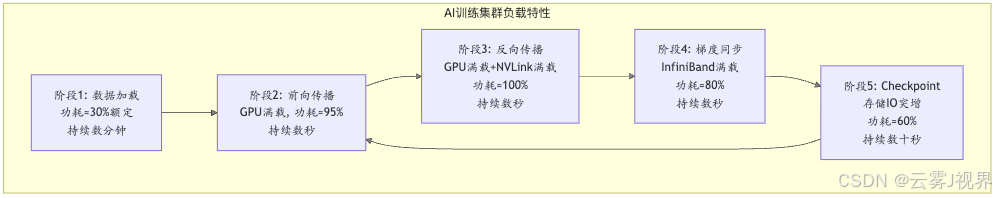

传统服务器的负载相对稳定——CPU利用率在20%~60%之间波动。但AI训练集群的负载特性完全不同：

功耗在30%~100%之间快速波动，周期可能只有几十秒。这种脉冲式负载对UPS逆变器的动态响应提出了极高要求——输出电压必须在负载阶跃时保持在±1%以内。

5.3 从AC到DC：架构范式转移

越来越多的超大规模数据中心开始质疑一个根本问题：为什么要做AC→DC→AC→DC这么多次变换？

传统架构的能量流：

市电(AC) → UPS整流(AC→DC) → UPS逆变(DC→AC) → PDU(AC→AC) → 服务器PSU(AC→DC) → 主板VRM(DC→DC)

每一级变换都有损耗。如果直接用直流配电：

市电(AC) → 整流(AC→DC) → 直流母线(380VDC) → 服务器PSU(DC→DC) → 主板VRM(DC→DC)

减少了两级变换，整体效率从88%_{92%提升到94%}97%。而且380VDC直流母线天然就是一个"UPS"——电池组直接并联在母线上，零切换时间。

Google、Facebook（Meta）、微软都已经在大规模部署48V或380V直流供电架构。这不是UPS的消亡，而是UPS的功能被"溶解"到了供电架构本身之中。

---

六、数字化转型：从模拟PID到DSP+AI

6.1 控制器的进化

早期UPS使用模拟PID控制器——几个运放、电阻、电容就构成了完整的控制环路。简单、可靠，但参数一旦焊死就无法调整。

现代UPS全面采用DSP（数字信号处理器）控制：

控制维度	模拟时代	DSP时代
控制算法	模拟PID	数字PID + 谐波补偿 + 重复控制
采样率	N/A（连续）	20~100kHz
参数调整	换电阻/电容	软件修改，远程升级
保护响应	μs级（比较器）	10~50μs（ADC+逻辑）
通信能力	干接点	Modbus/SNMP/CAN/以太网
波形质量	THD 3%~5%	THD <1%

DSP控制器带来的最大变革不是性能提升，而是可观测性——每个开关周期的电压、电流、温度都被数字化记录，为后续的AI预测性维护奠定了数据基础。

6.2 AI预测性维护

传统UPS维护是基于时间的——每年检查一次，每3~5年换一次电池。但"按时间维护"意味着：

• 有些电池还很健康就被提前更换（浪费）
• 有些电池已经衰退但还没到换电池的时间（风险）

AI预测性维护的思路：用UPS自身产生的运行数据，训练模型预测故障。

可用的数据源：

1. 电池内阻趋势：内阻缓慢上升是电池衰退的最可靠指标
2. 充放电曲线形状变化：容量衰减会改变充放电曲线的斜率
3. 环境温度历史：温度积分与电池寿命高度相关
4. 逆变器IGBT结温估算：通过Vce(sat)在线监测，预测IGBT老化
5. 风扇电流：轴承磨损导致电流缓慢上升
6. 电容ESR：电解电容干涸导致ESR上升，可通过纹波电压间接测量

这些数据的共同特征是：变化缓慢、趋势明确、但拐点难以预测。 这正是机器学习擅长的领域——从缓慢渐变的时序数据中识别即将到来的"拐点"。

华为、伊顿、施耐德等厂商已经在UPS产品中集成了AI预测功能。据伊顿的公开数据，AI预测性维护可以将计划外停机减少75%，电池更换成本降低30%。

---

七、效率竞赛：从90%到99%

UPS效率的提升史，就是一部功率半导体的进化史。

年代	整流器拓扑	逆变器拓扑	开关器件	系统效率
1980s	6脉冲可控硅	方波逆变	SCR	85%~88%
1990s	12脉冲可控硅	PWM逆变	IGBT	90%~93%
2000s	IGBT有源PFC	三电平逆变	IGBT	93%~95%
2010s	Vienna整流	T-type三电平	IGBT + SiC二极管	95%~97%
2020s	SiC PFC	SiC三电平	全SiC MOSFET	97%~98%
2025+	GaN图腾柱PFC	GaN多电平	GaN HEMT	98%~99%

从IGBT到SiC的跨越是最近十年UPS效率提升的最大推手。SiC MOSFET的开关损耗只有Si IGBT的1/5_{1/10，这允许开关频率从16kHz提升到50}100kHz，进而缩小磁性元件体积60%+。

GaN是下一个前沿。 氮化镓HEMT在中低功率段（<100kW）展现出比SiC更优的性价比——开关频率可达MHz级，磁性元件可以用PCB平面变压器替代传统绕线变压器，整个功率模块的体积可以缩小到传统设计的1/3。

---

八、未来展望：UPS的下一个50年

8.1 飞轮UPS：用动能替代化学能

飞轮UPS用高速旋转的飞轮（30,000~50,000 RPM）存储动能，断电时飞轮驱动发电机供电。

优势：

• 寿命20年+，几乎不衰减
• 无化学物质，环保
• 响应速度极快（<4ms）
• 不受温度影响

劣势：

• 后备时间短（通常15~30秒），必须配合柴油发电机
• 机械系统需要定期维护（轴承）
• 振动和噪声

飞轮UPS在大型数据中心已有成熟应用——它不替代电池，而是替代"电池到发电机启动"这段关键间隙。

8.2 超级电容：毫秒级响应的能量缓冲

超级电容的功率密度是电池的10_{100倍，但能量密度只有电池的1/10}1/20。它适合做"能量缓冲器"——覆盖几秒到几十秒的短时中断。

在380V直流配电架构中，超级电容可以直接并联在直流母线上，无需任何功率变换电路——这是最简洁的UPS形态。

8.3 分布式UPS：从集中式到嵌入式

最激进的趋势是把UPS功能下放到每个服务器的电源模块中。每个PSU内置一个小容量锂电池或超级电容，提供几十秒的本地后备。

这消除了集中式UPS的所有配电损耗，但引入了海量分布式电池的管理复杂性。Google的做法是在每个服务器主板上集成一个小型锂电池包——他们发现这种架构的总体效率比集中式UPS高4%~6%。

---

九、结语：看不见的基础设施，看得见的工程智慧

UPS是一种"隐形技术"——它做得越好，人们越感受不到它的存在。但在这种隐形的背后，是半个世纪的拓扑创新、材料革命和控制理论演进。

从后备式到在线双变换，是保护等级的提升；
从铅酸到锂电，是储能密度的跨越；
从模拟PID到DSP+AI，是可观测性的革命；
从集中式到分布式，是架构哲学的转变。

每一步进化都不是凭空发生的——它们都是对特定时代、特定负载需求的工程回应。UPS的历史告诉我们：最深刻的技术进步，往往发生在最不起眼的地方。

---

参考文献

1. 张波, 丘东元. 电力电子学基础[M]. 北京: 机械工业出版社, 2020.
2. 陈家祥. UPS关键技术及其智能监控系统的研究与实现[D]. 佛山科学技术学院, 2022.
3. 邹洁. 基于DSP的在线式UPS电源研究[D]. 大庆石油学院, 2009.
4. Eaton. Predictive Maintenance for UPS Systems White Paper, 2024.
5. IEEE Std 1100-2005. IEEE Recommended Practice for Powering and Grounding Electronic Equipment.
6. Uptime Institute. Tier Standard: Topology, 2024.

---
