作者：普地编码器 PDEncoder 技术团队

在智能车、机器人小车、电机测速等项目中，编码器是非常常见的速度反馈器件。很多同学在使用 STC32G12K128 配合 逐飞开源库 调试编码器时，可能会遇到一个现象：

编码器接线正常，电源正常，电机也在转，但是程序里面编码器计数始终没有变化，或者读数一直为 0。

这个问题看起来像是编码器坏了，也像是定时器配置错误，但实际原因可能非常简单：
初始化时 IO 输出状态被设置为了低电平，导致编码器输入信号被 MCU 端拉低，最终无法正常读取脉冲。

---

一、问题现象

在调试过程中，常见表现如下：

1. 编码器 Pluse/Dir 相已经接到单片机对应引脚；

2. 编码器供电电压正常，例如 5V 或 3.3V；

3. 电机转动时，用手感觉编码器机械部分正常；

4. 程序调用编码器读取函数，但计数值一直不变；

5. 示波器或逻辑分析仪测量时，发现编码器输出信号电平异常偏低；

6. 将编码器从单片机 IO 上断开后，编码器自身输出又恢复正常。

这类现象很容易误判为：

• 编码器损坏；

• 定时器编码器模式配置错误；

• 中断没有打开；

• 逐飞库函数调用错误；

• 编码器供电不足。

但如果编码器断开 MCU 后信号正常，接上 MCU 后信号被拉低，就要重点检查 IO 初始化方向和输出状态。

---

二、核心原因

问题的核心是：

在初始化编码器引脚时，IO 被配置成了某种会主动输出低电平的状态，导致编码器输出信号被单片机端强行拉低。

对于 MCU 来说，这两个引脚应该作为 输入引脚 使用，而不是作为普通推挽输出使用。

如果初始化时把 IO 设置成输出低电平，或者在切换为输入功能前先输出了低电平，就可能出现以下情况：

编码器输出高电平  →  MCU IO 端被配置为低电平输出
                  →  两边形成冲突
                  →  信号被拉低
                  →  MCU 无法识别有效脉冲

最终结果就是：
编码器本来有脉冲，但 MCU 看到的始终是低电平或异常波形。

---

三、为什么这个问题容易被忽略？

因为很多同学在使用开源库时，通常会直接调用初始化函数，不会特别关注底层 GPIO 的初始化参数。

例如在一些初始化封装中，可能会看到类似这样的参数：

gpio_init(pin, mode, output_value, pull_mode);

或者类似的 IO 初始化函数：

gpio_mode(pin, mode, value);

其中某个参数可能代表：

• 初始输出电平；

• 上拉/下拉状态；

• 输入输出模式；

• 复用功能；

• 高阻输入或准双向口。

如果这个参数被设置成 低电平输出，就可能影响编码器输入。

尤其是在 STC 系列单片机中，IO 模式本身有多种配置方式，例如：

• 准双向口；

• 推挽输出；

• 高阻输入；

• 开漏输出。

如果编码器信号引脚没有正确设置为输入状态，或者被初始化成低电平输出，就可能导致信号无法被正常读取。

---

四、解决方法：修改初始化参数

解决方法很简单：

把编码器相关 IO 初始化参数从“输出低电平”改为“输入状态”或“不主动拉低”的状态。

具体修改位置要根据你使用的逐飞库版本和工程结构来确定，一般可以重点检查以下几个地方：

encoder_init();

或者：

gpio_init();

以及编码器初始化中对应 A/B 相引脚的 GPIO 配置。

错误思路一般类似：

// 示例：错误配置，可能会导致 IO 主动拉低
gpio_init(ENCODER_A_PIN, GPO, 0, GPIO_PIN_CONFIG);
gpio_init(ENCODER_B_PIN, GPO, 0, GPIO_PIN_CONFIG);

正确思路应该是：

// 示例：正确配置，应配置为输入或复用输入
gpio_init(ENCODER_A_PIN, GPI, 1, GPIO_PIN_CONFIG);
gpio_init(ENCODER_B_PIN, GPI, 1, GPIO_PIN_CONFIG);

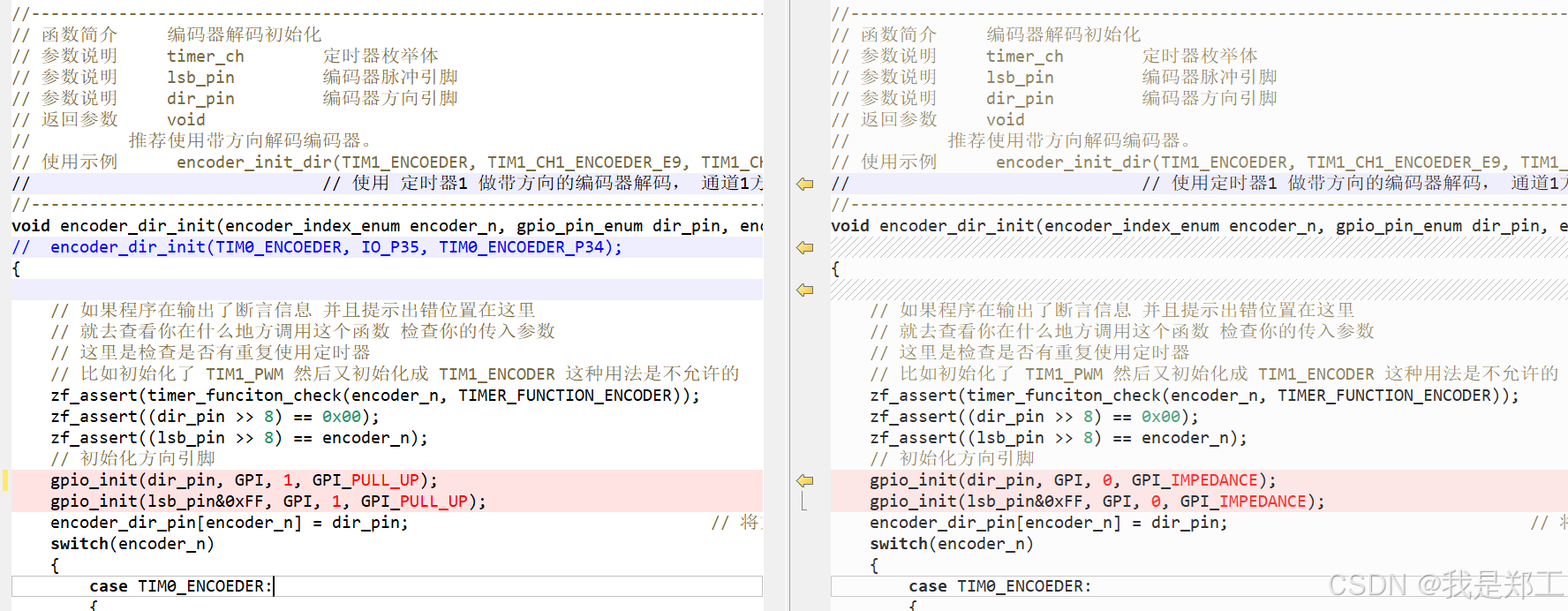

按以上方法修改\Libraries\zf_driver\zf_driver_encoder.c 文件就可以解决编码器读不到的问题。

---

五、推荐排查步骤

遇到编码器不能读数时，建议按下面顺序排查。

1. 先确认硬件连接

检查：

• 编码器 VCC 是否接对；

• GND 是否与主控板共地；

• A 相、B 相是否接到正确引脚；

• 编码器输出电压是否与 MCU 输入电平兼容；

• 是否需要上拉电阻。

很多编码器是开漏输出或 NPN 输出，如果没有上拉，信号也可能无法正常变成高电平。

---

2. 用万用表或示波器看 A/B 相电平

如果条件允许，最好使用示波器或逻辑分析仪。

观察两种状态：

编码器未接 MCU 时：

A/B 相是否有正常高低电平变化？

编码器接上 MCU 后：

A/B 相是否被拉低？
波形幅度是否明显变小？
高电平是否上不去？

如果断开 MCU 正常，接上 MCU 异常，大概率就是 MCU 端 IO 配置或硬件输入阻抗问题。

---

3. 检查 IO 初始化模式

重点检查编码器引脚是否被配置为：

• 普通输出；

• 推挽输出；

• 初始输出低；

• 下拉输入；

• 其他外设功能冲突。

对于编码器输入，通常应优先选择：

• 输入模式；

• 上拉输入；

• 高阻输入加外部上拉；

• 定时器编码器复用输入模式。

---

4. 检查引脚是否被其他模块占用

有时同一个引脚可能同时被配置给：

• UART；

• PWM；

• ADC；

• 普通 GPIO；

• 定时器输入；

• 编码器输入。

如果初始化顺序不对，后面的模块可能把前面配置好的编码器引脚重新改掉。

建议在工程中全局搜索编码器相关引脚，例如：

Pxx
ENCODER_A
ENCODER_B
TIMx_CHx

确认这些引脚只被编码器功能使用。

---

六、普地编码器应用提示

普地编码器在智能车、机器人小车、自动化设备中，常见输出方式包括：

• 正交增量输出；

• 带方向输出；

• SPI输出；

• 模拟电压输出；

• RS485 通讯输出；

在智能车项目中，如果使用 MCU 直接读取 A/B 相信号，建议优先确认以下几点：

项目	建议
输出方式	优先选择与 MCU 输入电平兼容的 AB 相输出
供电电压	确认 3.3V / 5V 是否匹配
上拉方式	开漏/NPN 输出需要合适上拉
IO配置	编码器引脚必须为输入或外设输入
抗干扰	编码器线远离电机线，必要时加滤波

编码器本身只是提供脉冲信号，真正能不能稳定读数，还取决于主控 IO 配置、电源、接线和软件初始化是否正确。
