告别手工逐台登录备份，Netbak 让网络设备的配置安全固若金汤。

一、引言：痛点与场景

每一位网络工程师都经历过这样的深夜：核心交换机突然断电重启，业务中断两小时，罪魁祸首是一周前技术员修改 ACL 规则时手滑了一行配置。翻遍邮件和聊天记录，找不到是谁在什么时候改了什么—— configuration rollback？不存在的。

网络设备配置管理是运维领域公认的三高痛点：高风险（误操作无备份可回滚）、高重复（几百台设备每月甚至每周都要做一次巡检备份）、高分散（Cisco、Huawei、H3C、Juniper 各家命令语法完全不同，一套脚本打天下几乎不可能）。

传统解法是写 Python 脚本配合 Paramiko/Netmiko 逐台连接，但这只是把痛苦从手工变成了代码——脚本散落在工程师个人电脑里，备份文件散落在 FTP 服务器上，谁改了啥、哪台设备配置变更了、备份失败有没有告警……全是黑洞。

Netbak 正是为解决这一系列问题而生的开源项目。它将网络设备配置备份做成一个完整的 Web 系统：统一纳管多厂商设备、自动定时备份、版本差异比对（Diff）、变更告警、RBAC 分权审计——手工运维时代的一地鸡毛，被装进了一个有 UI 有日志有通知的正规系统中。

---

二、项目简介

Netbak（全称 Network Backup System）是一款开源的网络设备配置备份管理平台，由国内开发者 midwinter（Gitee ID: xmp111）创建并维护，采用 Apache-2.0 许可证。

项目的核心能力可以一句话概括：通过标准 SSH/Telnet 协议自动连接企业网络设备，定期采集运行配置，持久化存储并支持差异比对、变更告警和多人协同操作。

关键数据一览：

指标	数值
Gitee Stars	78
Gitee Fork	37
License	Apache-2.0
主要语言	Python 3.10+
技术栈	FastAPI + SQLModel + Celery + Redis + Netmiko
支持平台数	145+（Cisco/Huawei/H3C/Juniper/Ruijie 等）

从技术选型来看，项目选择了 Python 生态中最为成熟的网络自动化库 Netmiko 作为多厂商设备连接引擎，以 FastAPI 提供现代化的 REST API 和 Web UI，以 Celery + Redis 实现异步任务调度，以 SQLModel + PostgreSQL 提供类型安全的数据持久化。这套组合在工程实用性和社区活跃度上都经过了充分验证。

---

三、系统架构

Netbak 采用经典的分层架构，从上到下依次为：用户交互层、API 网关层、业务服务层、任务调度层、网络自动化层和数据持久层。

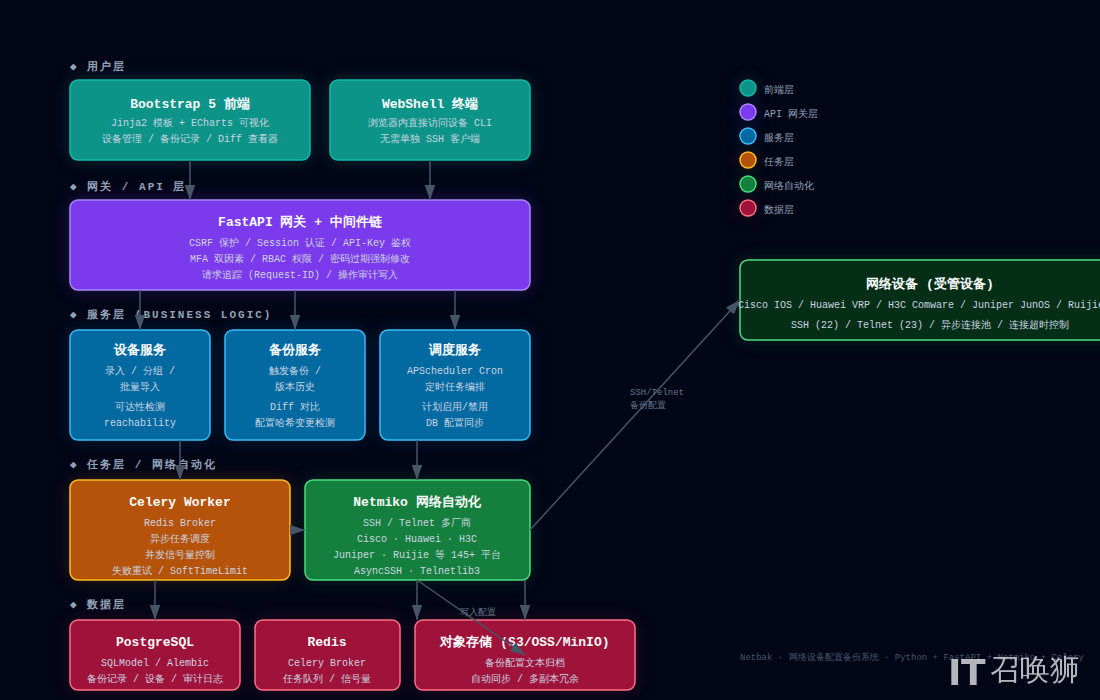

▲ 图1：Netbak 系统分层架构图

用户交互层 基于 Bootstrap 5 构建，提供设备管理、备份记录查询、Diff 查看、用户和权限管理等完整 UI 页面。页面中嵌入了 ECharts 实现统计图表可视化，另外还提供了内置 WebShell 终端，无需工程师本地安装 SSH 客户端即可直接访问设备 CLI。

API 网关层 使用 FastAPI 实现，统一处理认证鉴权（Session Cookie + API-Key 双模式）、CSRF 保护、MFA 双因素认证、RBAC 权限控制和审计日志写入。FastAPI 的异步特性使这套网关在高并发场景下依然保持低延迟。

业务服务层 包含三个核心服务：设备服务（设备录入、分组、批量导入、 reachability 可达性检测）、备份服务（触发备份、版本历史管理、Diff 对比、MD5 配置哈希变更检测）和调度服务（基于 APScheduler 的 Cron 定时任务编排，支持 DB 配置同步）。

任务调度层 是整个系统的异步执行中枢。Celery Worker 通过 Redis Broker 接收任务，支持信号量控制并发数、失败自动重试和 SoftTimeLimit 资源超时保护，确保单台设备卡死不会拖垮整个任务队列。

网络自动化层 核心依赖 Netmiko，支持 SSH 和 Telnet 两种连接协议，可应对 145 家以上网络设备平台（ Cisco IOS/NXOS/ASA、Huawei VRP、H3C Comware、Juniper JunOS、Ruijie OS 等）。Netmiko 对每种平台的登录流程、特权提升和备份命令做了完整抽象，系统只需配置平台类型即可自动适配合适的命令集合。

数据持久层 由 PostgreSQL（主数据存储）、Redis（Celery Broker + 任务信号量）和 S3/OSS/MinIO 兼容对象存储（备份配置文本归档）三层组成。备份配置文件不上 PostgreSQL，而是写入对象存储以保证大容量文本的可靠性和可扩展性。

下面再通过一张流程图来理解一次完整备份任务的执行路径：

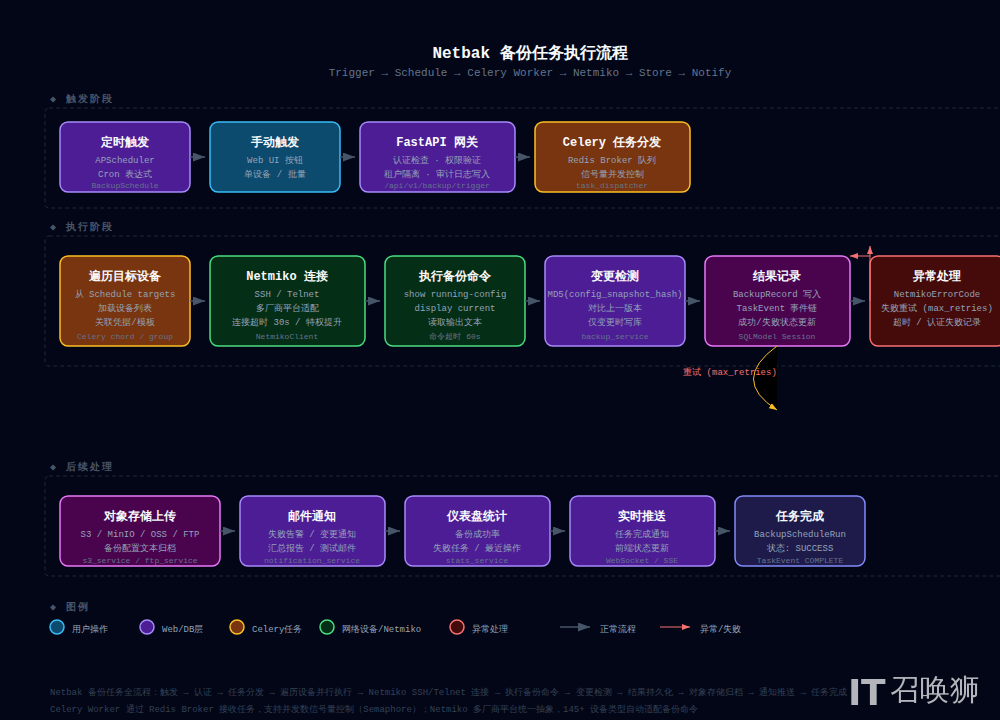

▲ 图2：备份任务执行全流程

从图2可以看出，一次备份任务的生命周期为：触发（定时/手动）→ 认证鉴权 → Celery 任务分发 → 遍历目标设备（并行）→ Netmiko SSH/Telnet 连接 → 执行备份命令 → MD5 变更检测 → 结果写 PostgreSQL → 配置文件上传对象存储 → 邮件告警/通知 → 任务完成。每一步的异常（超时、认证失败、命令错误）都会被捕获并记录，且支持配置重试次数。

---

四、核心特性解析

特性一：多厂商设备统一纳管

网络运维中最头疼的就是各厂商命令差异。Cisco 用 show running-config，Huawei 用 display current-configuration，H3C 用 display current-configuration，Juniper 用 show configuration，而且各家进入特权模式的方式也不一样。Netbak 通过 Netmiko 平台抽象层彻底解决了这个问题——在管理界面选择设备对应的平台类型（Cisco IOS / Huawei VRP / H3C Comware 等），系统自动使用该平台的正确命令集合。

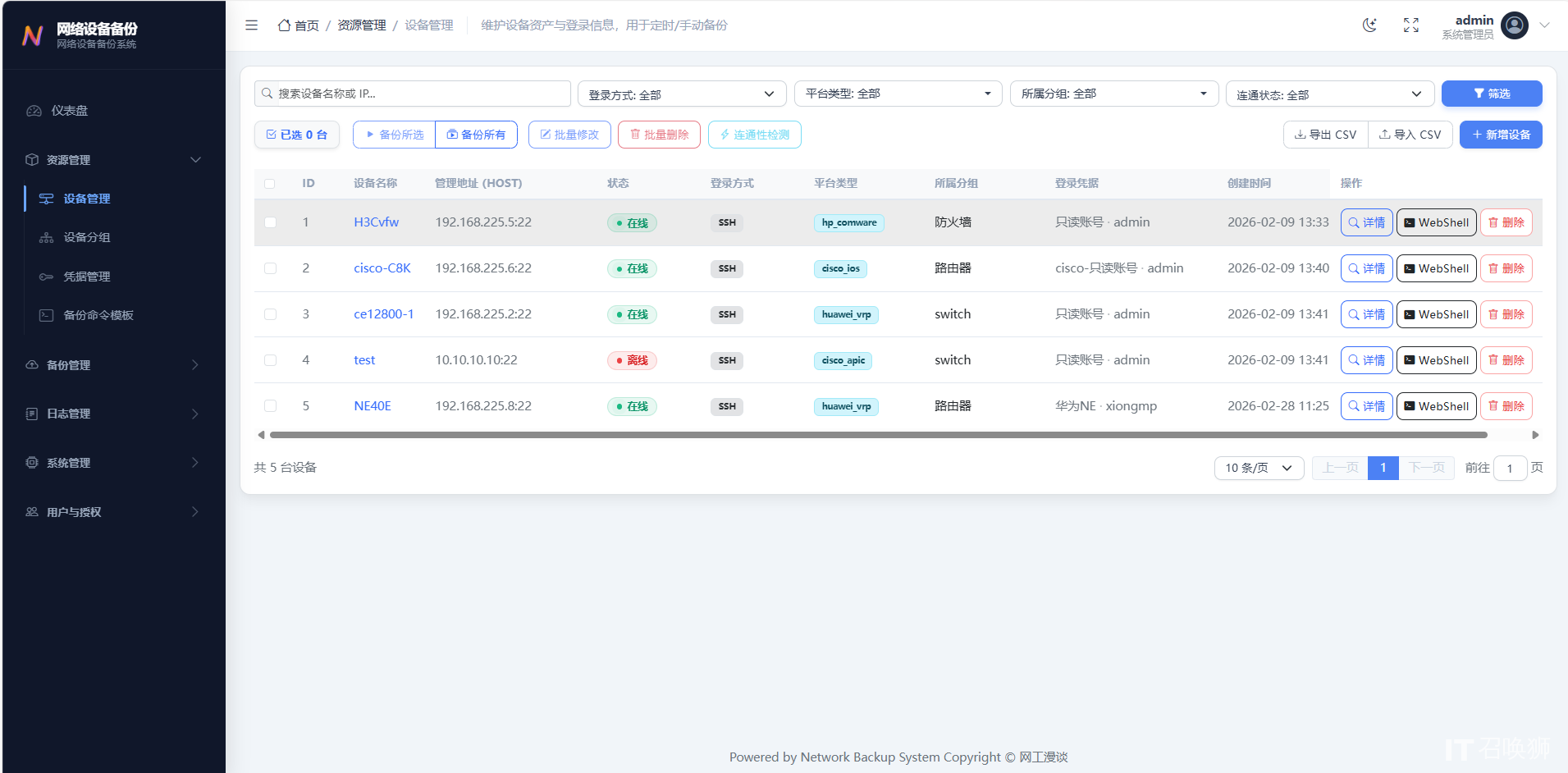

▲ 图3：设备录入与管理界面

目前已测试支持的厂商涵盖 Cisco（全系列 IOS/NXOS/ASA/WLC/UCS）、Huawei（VRP/Agile Controller）、H3C（Comware 5/7）、Juniper（Junos OS）、Ruijie、Ruijie（EG/EOSS）、TP-Link、Fortinet（FortiOS）、MikroTik（RouterOS）、ZTE（ZXR10）、中兴通讯、Palo Alto（PAN-OS）、Arista（EOS）等，几乎覆盖了国内企业网络常见的全部设备类型。

特性二：定时自动备份与变更检测

管理员可以配置全局定时备份策略（基于 Cron 表达式，例如每天凌晨 2 点执行），也可以为不同设备组配置独立的备份计划。Celery Worker 在后台自动执行，无需人工干预。

更关键的是，系统会计算备份配置的 MD5 哈希值（config_snapshot_hash），只有配置实际发生变化时才写新版本——既节省了存储空间，也方便快速找到"是哪一天发生了变更"。

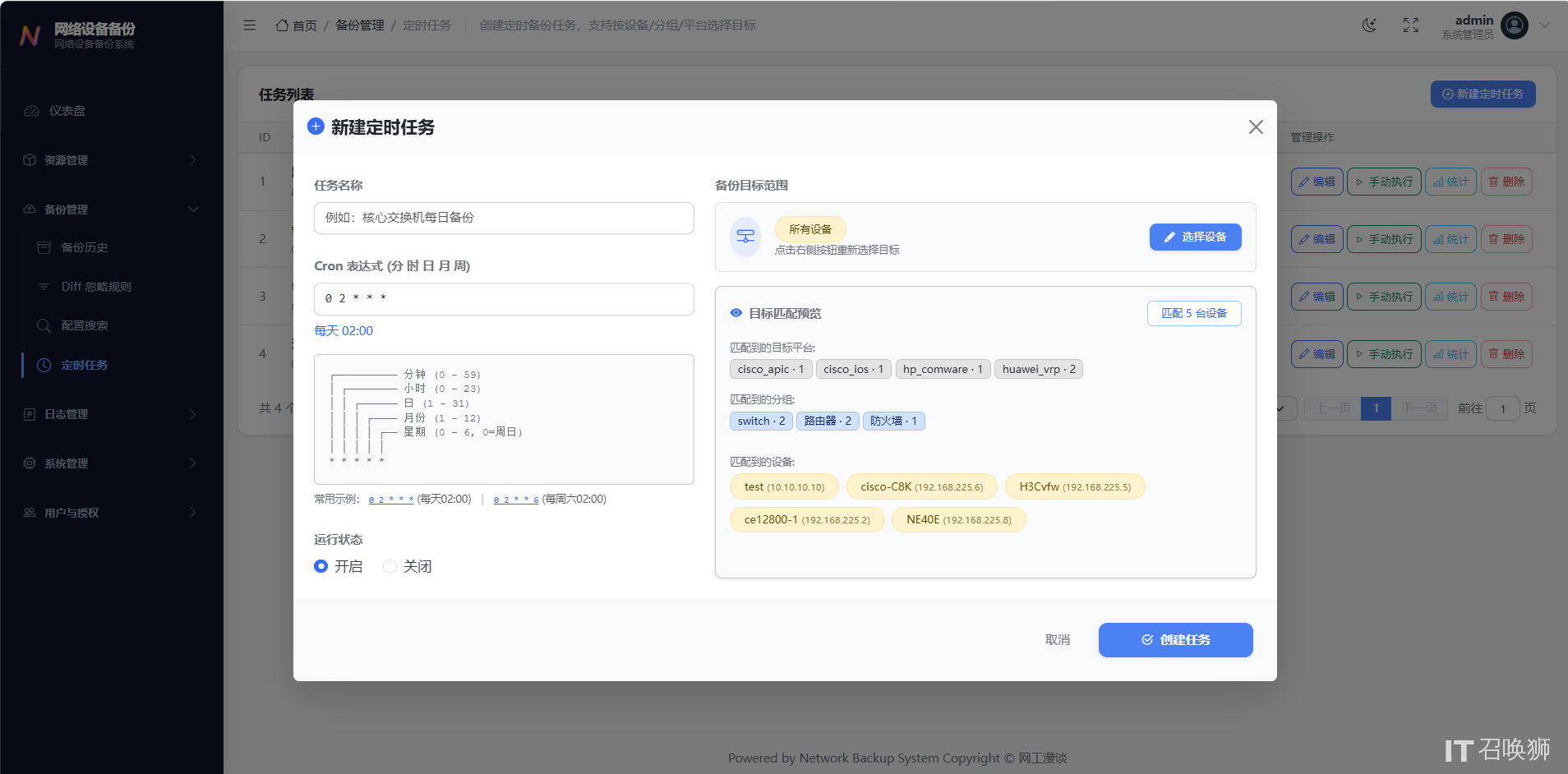

▲ 图4：定时备份计划配置

特性三：配置差异（Diff）比对

这是网络工程师最渴望的功能之一。在备份记录列表中，可以选择任意两个版本进行一键 Diff 比对，系统以可视化的方式（增/删/改颜色标注）展示两份配置的差异。相比纯文本对比，Netbak 的 Diff 视图更直观，适合提交变更记录或排查故障根因。

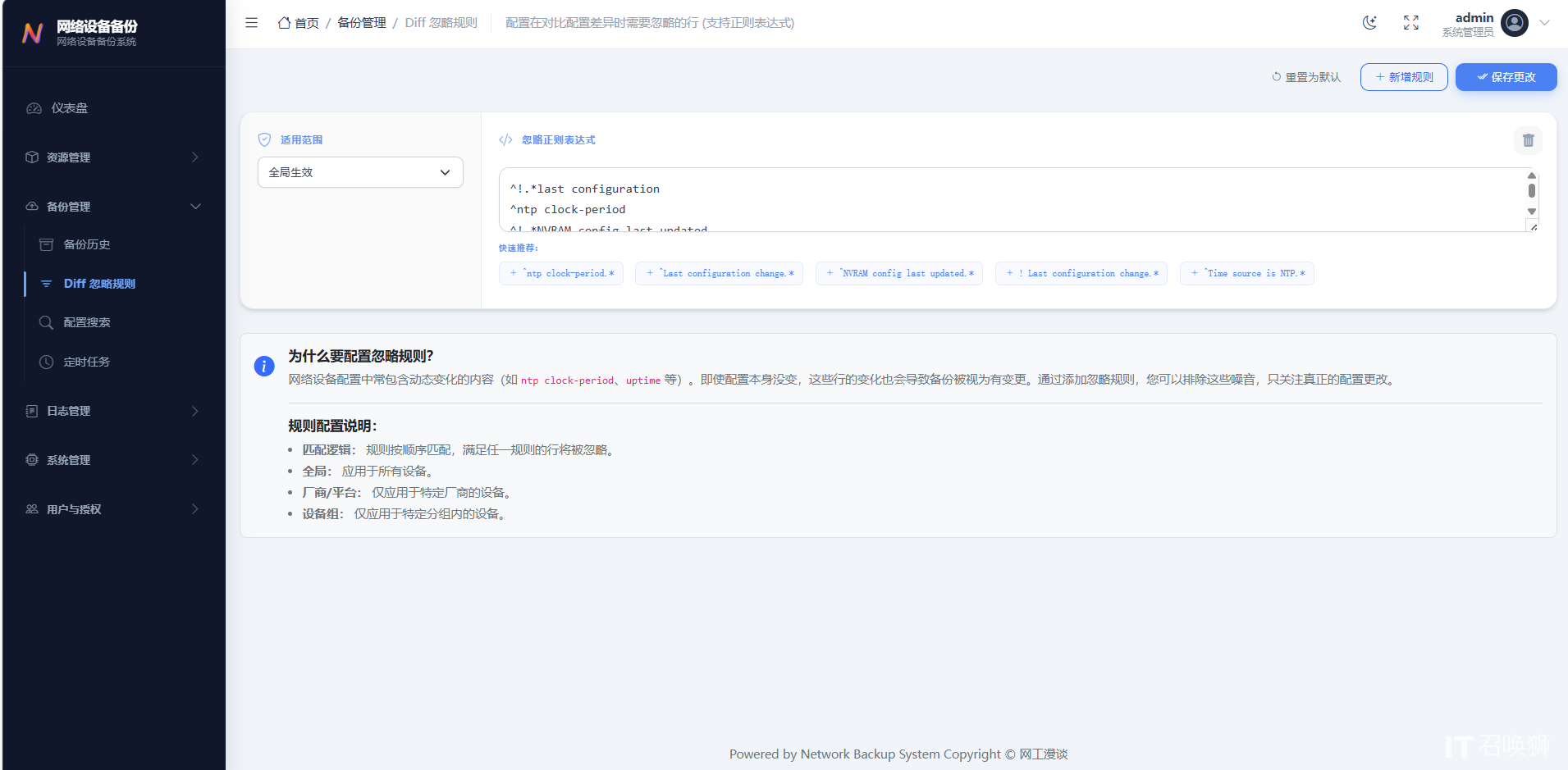

▲ 图5：配置差异比对规则管理

特性四：多维度变更告警

当检测到设备配置发生变更时，系统支持通过邮件发送告警通知。告警内容包含设备名、变更时间、变更内容摘要，运维人员可以在第一时间得知异常。邮件通知支持 SMTP 配置和测试功能，方便部署时验证连通性。

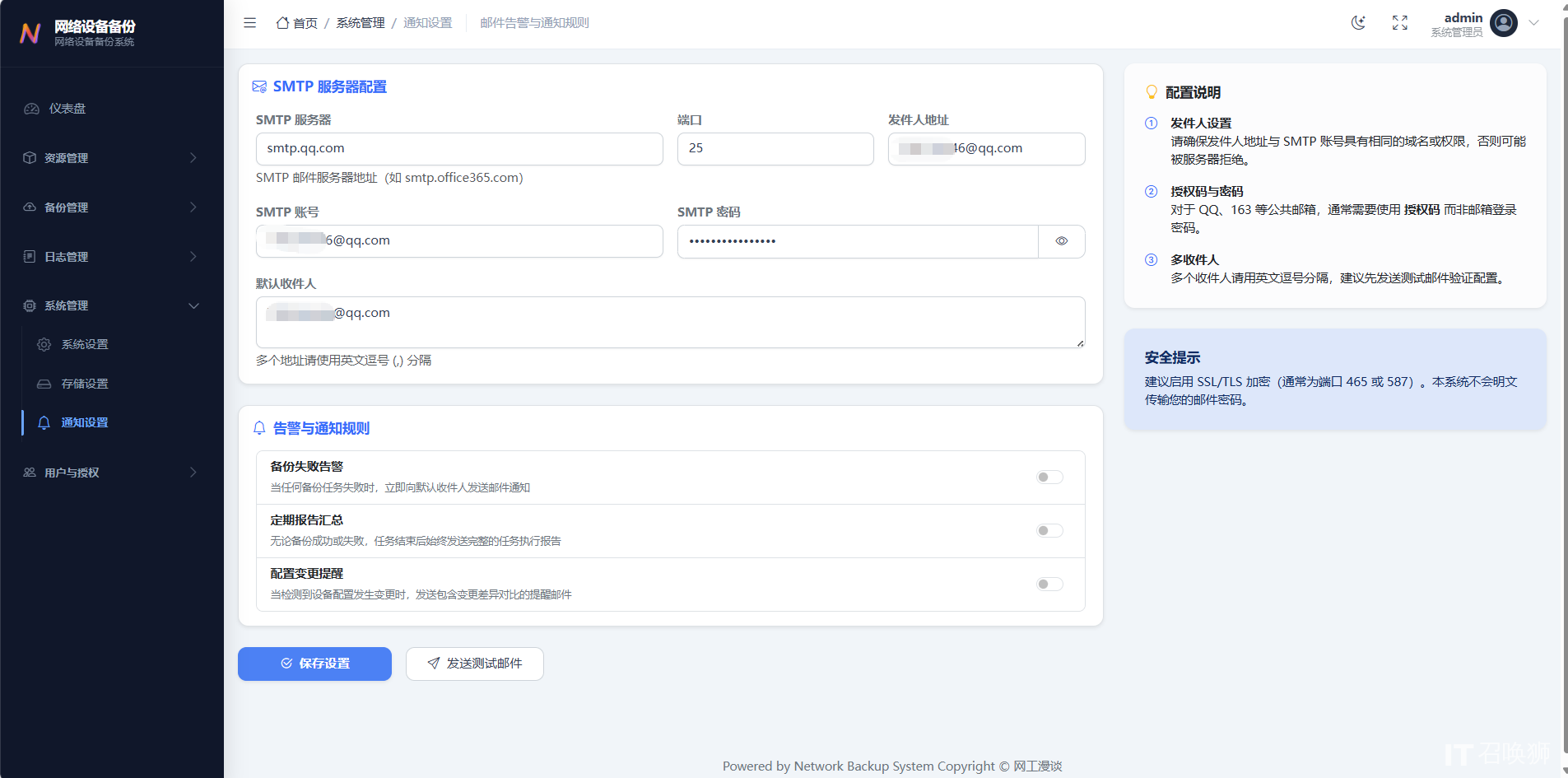

▲ 图6：邮件告警通知配置

特性五：完整的审计日志

所有用户在系统中的关键操作（登录/登出、设备增删改、备份触发、配置变更查看）均有完整记录。审计日志界面提供时间范围、操作用户、操作类型等多个维度的筛选条件，满足等级保护和企业合规要求。

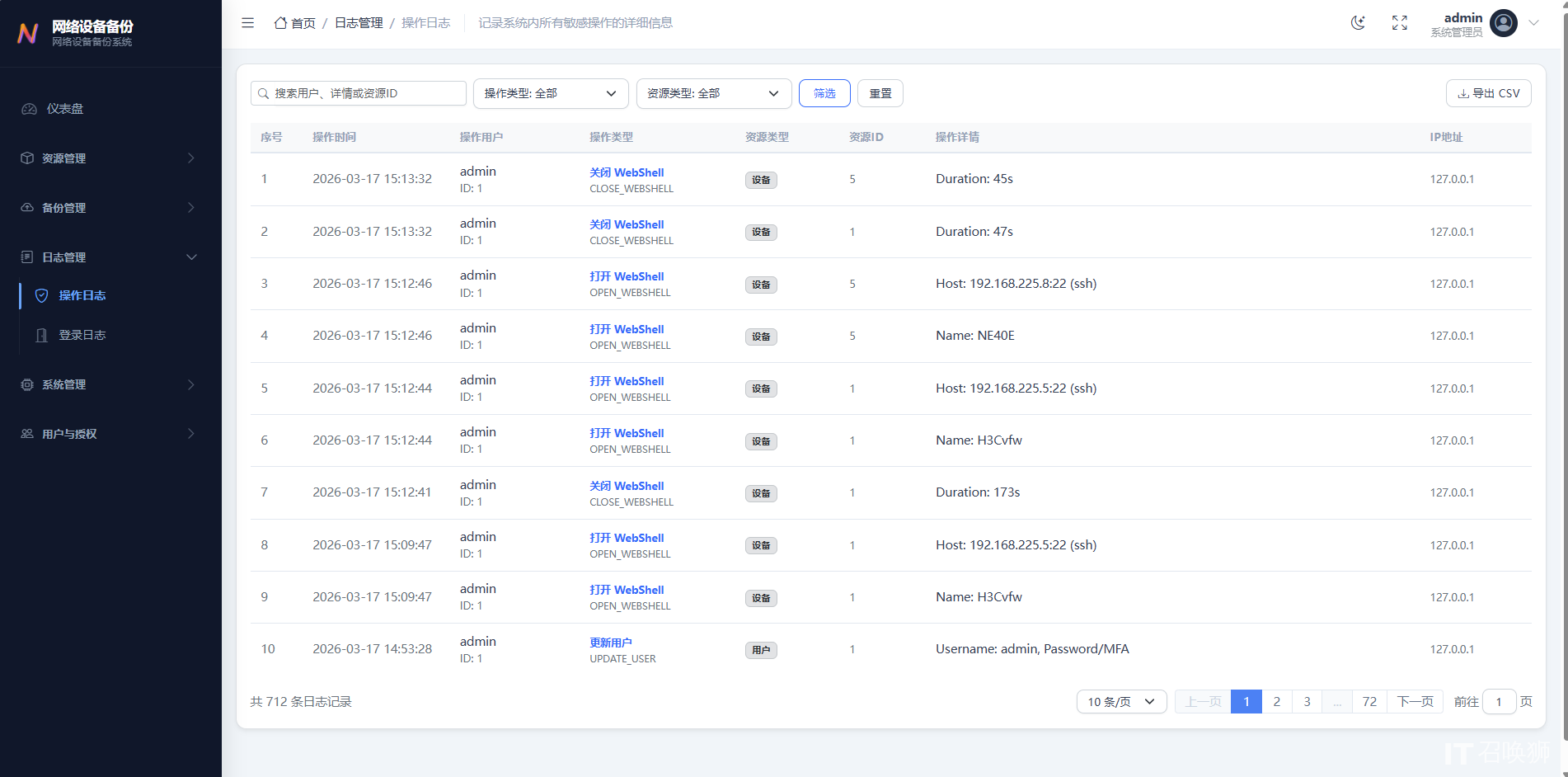

▲ 图7：完整操作审计日志

特性六：基于 RBAC 的分权管理

Netbak 内置了角色权限模型，支持创建自定义角色并精确分配功能权限。例如可以创建"只读运维"角色（可查看设备/备份记录，但不能修改配置或触发备份），以及"设备管理员"角色（负责设备录入和分组，但不能管理用户）。结合审计日志，实现真正的最小权限原则。

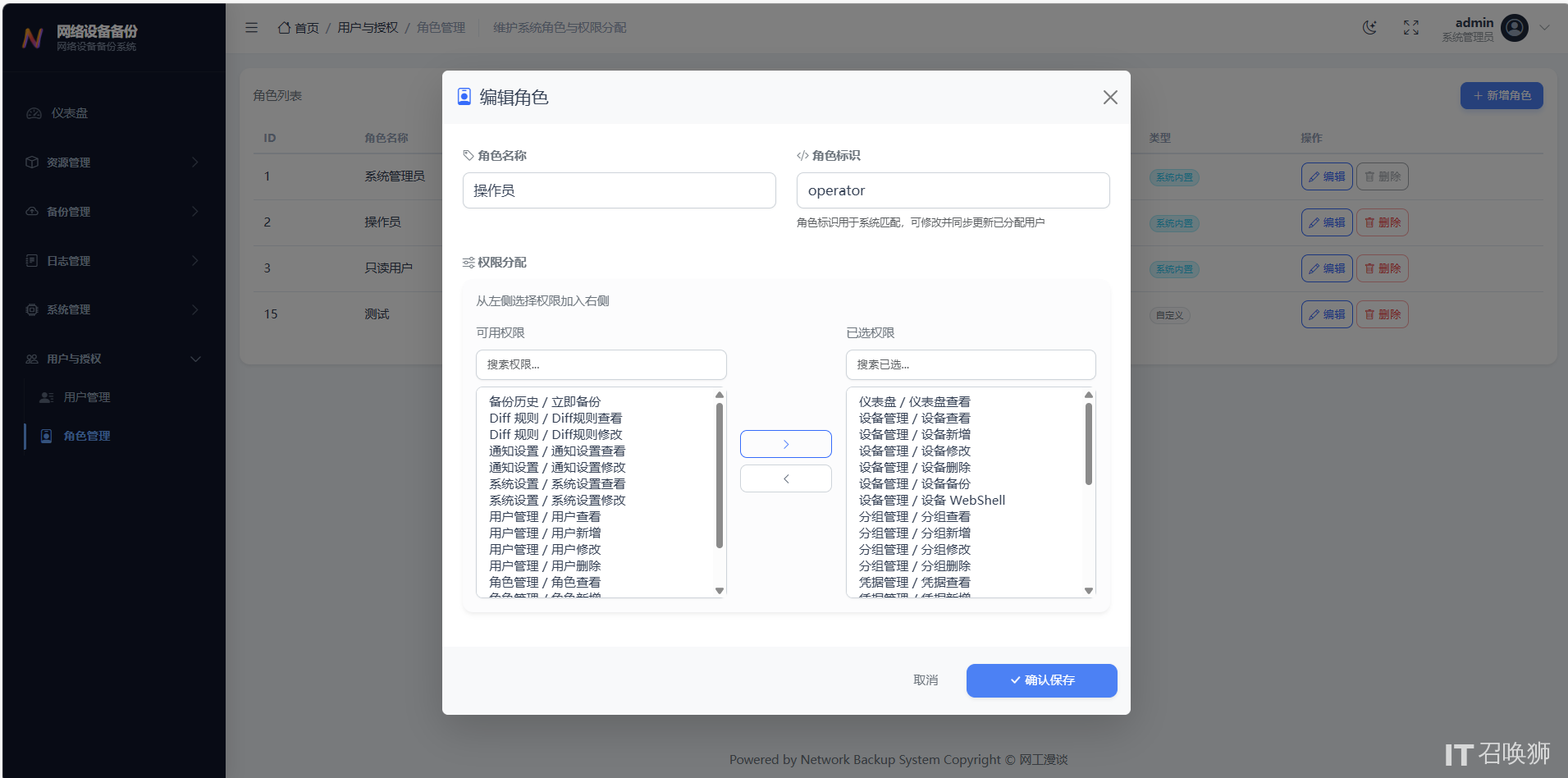

▲ 图8：RBAC 角色权限管理

特性七：凭据安全存储

设备登录密码采用 Fernet 对称加密 存储（app/core/security.py），加密密钥通过环境变量注入，生产部署中建议使用 Vault 或 KMS 管理密钥。凭据可以关联到设备分组，实现"一次录入，分组复用"的集中管理。

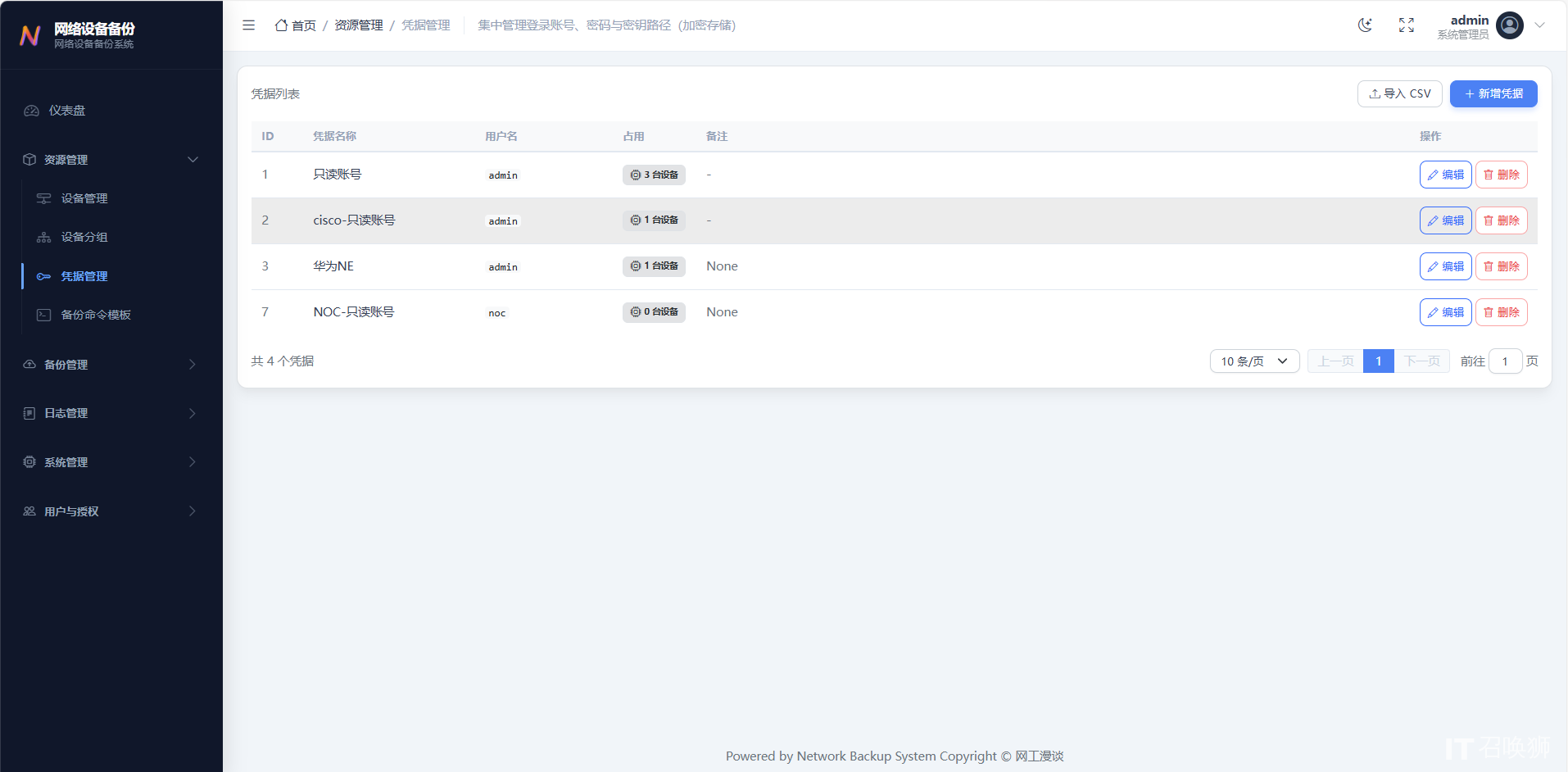

▲ 图9：加密存储的设备登录凭据

特性八：WebShell 终端

在设备详情页面可以直接打开 WebShell 终端，浏览器内连接设备 CLI，无需工程师本地安装 Xshell/Putty 等工具。这对于临时排障和快速登录极为便利，特别适合多设备跨地域运维团队。

---

五、快速上手

环境要求

• Python 3.10+
• PostgreSQL 14+
• Redis 6+
• 操作系统：Linux（Ubuntu 20.04 / Debian 11 测试通过）

安装步骤

第一步：克隆仓库

git clone https://gitee.com/xmp111/network_backup.git
cd network_backup

第二步：安装依赖

pip install -r requirements.txt

第三步：配置环境变量

cp .env.example .env
# 编辑 .env，填入以下关键配置：
# DATABASE_URL=postgresql://user:password@localhost:5432/netbak
# REDIS_URL=redis://localhost:6379/0
# SECRET_KEY=<随机字符串>
# BOOTSTRAP_ADMIN_USERNAME=admin
# BOOTSTRAP_ADMIN_PASSWORD=<初始密码>

第四步：初始化数据库

python -m app.db

第五步：启动服务

# 启动 FastAPI 主服务（默认端口 8000）
uvicorn app.main:app --host 0.0.0.0 --port 8000 --reload

# 启动 Celery Worker（另一个终端窗口）
celery -A app.celery_app worker --loglevel=info

第六步：访问 Web UI

http://<服务器IP>:8000

首次登录使用第三步中配置的 BOOTSTRAP_ADMIN_USERNAME 和 BOOTSTRAP_ADMIN_PASSWORD，首次登录后会强制要求修改密码。

Docker 快速体验（推荐）

项目根目录提供了 docker-compose.yml，一行命令即可启动全套组件：

docker-compose up -d

访问 http://localhost:8000 即可体验。

---

六、实战演示

以下以"添加一台 Cisco 交换机并配置每日自动备份"为例，演示完整操作流程。

Step 1：录入设备

登录 Web UI，进入「设备管理」→「添加设备」，填写以下信息：

• 设备名称：Core-SW-01
• 主机地址：192.168.1.1
• 平台类型：Cisco IOS
• 连接协议：SSH（端口 22）
• 所属分组：选择"核心交换机"分组（如无分组可先跳过）
• 连接凭据：选择已创建的 Cisco 管理员账户凭据（或新建）

保存后，系统会自动执行一次 reachability 检测，确认设备可达。

Step 2：配置凭据

进入「凭据管理」→「添加凭据」，录入 Cisco 设备的登录用户名和密码（将加密存储）。凭据支持关联到分组，方便批量复用。

Step 3：创建备份模板

进入「备份模板」，创建名为 Standard-Cisco-Backup 的模板，指定备份命令序列（默认已包含 show running-config 及相关命令，可按需增删）。

Step 4：触发首次手动备份

在设备列表中找到 Core-SW-01，点击「立即备份」按钮。Celery Worker 接收任务后，Netmiko 通过 SSH 连接设备、执行命令、采集配置。完成后在「备份记录」中查看状态为"成功"，点击可查看完整配置内容。

Step 5：配置定时自动备份

进入「备份计划」→「添加计划」，设置：

• 计划名称：每日凌晨备份
• Cron 表达式：0 2 * * *（每天 02:00 执行）
• 关联设备：Core-SW-01（可多选）
• 关联模板：Standard-Cisco-Backup

保存后，计划自动生效，每天凌晨 2 点系统会自动触发备份任务。

Step 6：验证变更 Diff

假设第二天工程师修改了 ACL 规则，第三天凌晨备份完成后，进入「备份记录」，选择 Core-SW-01 最近两个版本，点击「Diff 比对」，即可看到新增的 ACL 行以绿色标注、被删除的规则以红色标注，变更一目了然。

---

七、技术亮点深度解析

亮点一：Netmiko 多厂商平台抽象的工程实践

Netbak 背后依赖的 Netmiko 是网络自动化领域最成熟的 SSH/Telnet 库，但项目在此基础上做了重要的工程封装。app/platforms.py 中定义了所有支持的平台及其对应的命令集，app/services/netmiko_client.py 中封装了统一的连接和命令执行接口，并将各种异常（超时、认证失败、特权模式失败、协议错误等）映射为细粒度的 NetmikoErrorCode 枚举，共定义了 15 种错误类型。

这种设计的优势在于：底层网络连接细节与上层业务逻辑完全解耦——如果未来需要替换 Netmiko（例如改用 NAPALM 或自研异步 SSH），只需改动 netmiko_client.py 和 platforms.py，业务服务层无需任何改动。这是典型的适配器模式应用。

亮点二：Celery 任务编排与并发控制

网络设备备份的并发控制是一个工程难题：同时连接太多设备会导致管理网络带宽被打满，且部分低端设备本身不支持高并发 SSH 会话。Netbak 通过 Celery 的 Semaphore（信号量）机制实现精确的并发数控制。

在 app/celery_tasks.py 中，每个设备的备份任务在执行前必须先获得信号量许可，任务完成后释放。如果所有信号量已被占用，新任务会在队列中等待，确保任意时刻同时连接的设备数不超过配置上限。此外，通过 SoftTimeLimit 设置单任务超时（默认配置中可以支持自定义），避免单台设备卡死导致 Worker 资源耗尽。

亮点三：PostgreSQL + SQLModel 的类型安全

相比 Django ORM 或纯 SQLAlchemy，SQLModel 是 Pydantic 与 SQLAlchemy 的深度融合——既支持ORM查询，也支持 FastAPI 的自动请求验证和 OpenAPI Schema 生成。这意味着：数据库模型的定义就是 API Schema 的定义，两者的一致性由类型系统保证，从源头消除了"数据库字段改了但 API 忘了更新"的隐患。

---

八、相关资源

• Gitee 仓库：https://gitee.com/xmp111/network_backup
• 项目文档：项目内 README.md 包含完整的部署和功能说明
• License：Apache-2.0

---
