BLDC电机控制学习笔记

创建时间：2026-05-08 学习目标：掌握BLDC电机控制算法 学习方式：Vibe Coding + AI辅助
工具：Opencode+免费自带模型

---

假如你完全不懂电机控制算法，怎么利用AI进行学习，建立一个新的对话。用PLAN模式进行交流

经过三次对话交流，给出了AI时代新型学习方式，由学三个月可能转动电机，到3天先把电机转起来，再由AI给你详细专业的解释，快试试把。

你可以直接就输入这句话：我不懂，你是专家，现在AI时代，我想掌握电机控制算法，用vibecoding方式开发。

这是他给的规划。

以下是对话实录：

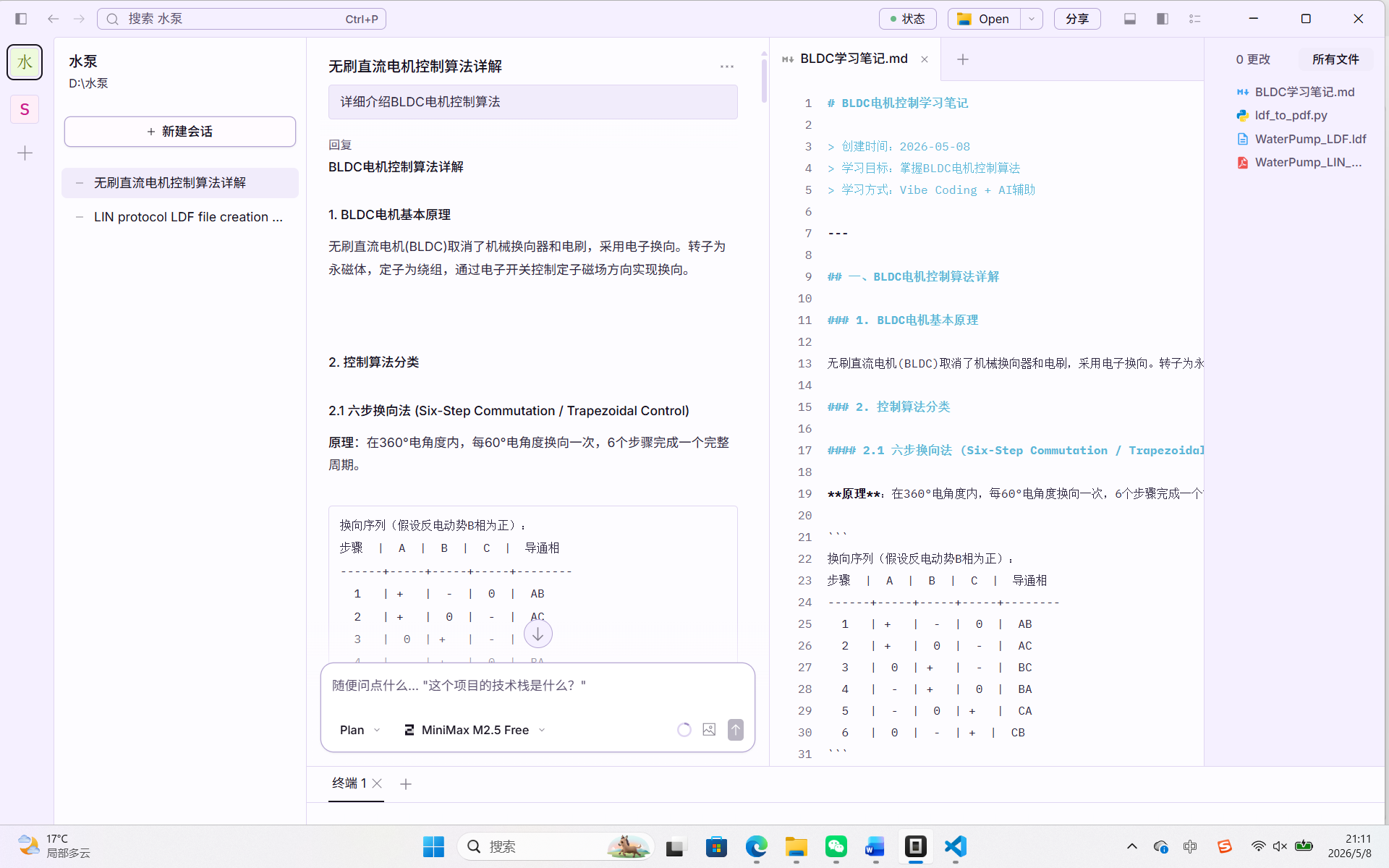

输入给AI的命令：详细介绍BLDC电机控制算法（我没有告诉他我的基础背景，他按传统的方式给我学习步骤，一个字看得头晕）

以下是输出：

一、BLDC电机控制算法详解

1. BLDC电机基本原理

无刷直流电机(BLDC)取消了机械换向器和电刷，采用电子换向。转子为永磁体，定子为绕组，通过电子开关控制定子磁场方向实现换向。

2. 控制算法分类

2.1 六步换向法 (Six-Step Commutation / Trapezoidal Control)

原理：在360°电角度内，每60°电角度换向一次，6个步骤完成一个完整周期。

换向序列（假设反电动势B相为正）：
步骤  |  A  |  B  |  C  |  导通相
------+-----+-----+-----+--------
  1   | +   |  -  |  0  |  AB
  2   | +   |  0  |  -  |  AC
  3   |  0  | +   |  -  |  BC
  4   |  -  | +   |  0  |  BA
  5   |  -  |  0  | +   |  CA
  6   |  0  |  -  | +  |  CB

关键点：

• 需要Hall传感器或反电动势检测确定转子位置
• 实现简单，但转矩脉动较大
• 电流波形为梯形波

2.2 磁场定向控制 (FOC - Field Oriented Control)

原理：将定子电流分解为与转子磁场对齐的d轴分量和垂直的q轴分量，分别控制。

坐标变换：

Clark变换: (ABC) → (α, β)
     Iα = Ia
     Iβ = (Ia + 2*Ib) / √3

Park变换: (α, β) → (d, q)
     Id = Iα*cos(θ) + Iβ*sin(θ)
     Iq = -Iα*sin(θ) + Iβ*cos(θ)

控制框图：

设定值    ┌─────┐     ┌─────┐     ┌─────┐     ┌─────────┐
Id_ref → │ PI  │ →  │ SVPWM│ →  │INV│ → 电机 → 位置反馈 →─┐
         └─────┘     └─────┘     └─────┘                      │
                                                             ↓
Iq_ref → │ PI  │ →  │ SVPWM│ →  │    │                      │
         └─────┘     └─────┘     └─────┘                      │
                          ↑                                    │
              ┌───────────┴───────────┐                       │
              │    坐标逆变换         │ ←── θ 来自编码器     │
              │  (Park逆 + Clark逆)   │                       │
              └───────────────────────┘                       │
                                                              │
                      ────────────────────────────────┘

SVPWM调制：

• 将8个基本电压矢量(6个非零+2个零矢量)合成任意电压矢量
• 调制系数更高，电流谐波更小
• 8段式调制：相邻非零矢量 + 零矢量插在中间

扇区判断：
N = sign(Vβ) + 2*sign(√3*Vα - Vβ) + 4*sign(-√3*Vα - Vβ)
N ∈ {1, 2, 3, 4, 5, 6}

3. 关键算法模块

3.1 转子位置检测

方法	原理	精度	成本
Hall传感器	检测永磁体位置	60°电角度	低
磁编码器	磁场强度检测	11-16bit	中
光电编码器	光栅检测	12-20bit	高
无传感器反电动势	检测反电动势过零点	~30°误差	低

反电动势过零检测：

// 在PWM OFF期间采样
if (phase == FLOATING) {
    if (voltage > Vbus/2) zero_cross = 1;
    else zero_cross = 0;
}
// 过零点后延迟30°电角度换向

3.2 速度环PI控制器

typedef struct {
    float kp;
    float ki;
    float integral_max;
    float out_max;
} PI_Controller;

float pi_control(PI_Controller *pi, float error, float dt) {
    pi->integral += error * dt;
    // 积分限幅
    pi->integral = clamp(pi->integral, -pi->integral_max, pi->integral_max);

    float output = pi->kp * error + pi->ki * pi->integral;
    return clamp(output, -pi->out_max, pi->out_max);
}

3.3 启动算法

开环启动：

// 强制换向序列启动
for (step = 0; step < 6; step++) {
    apply_voltage(step, voltage);
    delay(T);
    step = (step + 1) % 6;
}
// 逐渐加速并切换到闭环

4. 常用控制策略对比

特性	六步换向	FOC
转矩脉动	较大(~10%)	小(~2%)
效率	85-90%	90-95%
计算量	低	高(需浮点运算)
适用场景	成本敏感、低速	高性能、高速
噪声	较大	低

5. 实用建议

1. 启动：先用六步开环启动，提速后切换FOC
2. 死区时间：PWM输出需留1-2us死区防短路
3. 采样：电流采样在PWM最小脉宽期间，避免毛刺
4. 调试：先调电流环，再调速度环，最后加前馈

---

看完上面是不是很熟系，一个字看不懂

第二个指令：我完全不懂电机控制和编程，怎么能够控制电机？

二、零基础学习规划

背景信息

• 基础：完全零基础
• 目标：学原理 + vibe coding
• 硬件：STM32开发板
• 资源：有硬件但不熟悉

学习路径总览

阶段1：基础概念（第1-2周）
  ↓
阶段2：STM32基础编程（第2-3周）
  ↓
阶段3：BLDC硬件驱动原理（第3-4周）
  ↓
阶段4：控制算法实践（第4-8周）

阶段1：必须掌握的基础概念（1-2周）

1. 电学基础

概念	最低要求	推荐学习资源
电压、电流、电阻	理解欧姆定律	高中物理电路部分
PWM脉宽调制	理解占空比=输出电压比例	B站搜” PWM教程”
三相电基础	理解三相星形连接	B站搜” 三相电基础”

2. 电机基础

• 理解：电生磁（左手定则）→ 定子产生磁场 → 吸引转子
• 理解：BLDC结构 vs 有刷电机（换向方式区别）
• 理解：电角度 vs 机械角度（极对数关系）

阶段2：STM32编程入门（2-3周）

核心学习内容：

1. GPIO控制 → 点灯（验证开发板正常）
2. 定时器/PWM → 输出可调占空比信号
3. 串口通信 → 打印调试信息
4. 中断 → 理解实时响应概念

最小学习目标：

• 能用STM32输出一个PWM波并用示波器/逻辑分析仪看到波形
• 知道怎么用printf通过串口打印数据

建议：

• 使用STM32CubeMX图形化配置（零基础友好）
• 先学HAL库，不要直接撸寄存器
• 推荐开发板：STM32F103（资料最多、最便宜）

阶段3：BLDC驱动硬件原理（3-4周）

必须理解：

三相全桥驱动拓扑：
         ┌──Q1──┐     ┌──Q4──┐
   U  ───┤      ├───┬──┤      ├─── GND
         └──Q2──┘   │  └──Q5──┘
                   GND
         ┌──Q3──┐     ┌──Q6──┐
   V  ───┤      ├───┬──┤      ├─── GND
         └──Q4──┘   │  └──Q6──┘
                   GND

关键知识点：

1. 上桥臂PWM调制，下桥臂接地
2. 上下桥臂不能同时导通（需死区）
3. 三相六步换向的通电顺序

阶段4：从简单到复杂的控制实现（4-8周）

第一步：让电机转起来（六步换向）

目标：让电机在任何转速下能稳定旋转

需要硬件：
- 6个PWM输出（或3路PWM + 3路GPIO控制使能）
- Hall传感器接口（或无传感器方案）

代码结构：
1. Hall读取 → 确定当前扇区
2. 根据扇区 → 查表换向
3. PWM调速

这是一个可以验证的里程碑！

第二步：加闭环速度控制

目标：让电机保持设定的转速（不受负载影响）

在第一步基础上：
1. 用定时器测速（测Hall边沿间隔）
2. PI控制器计算PWM占空比
3. 实现速度设定→实际速度的自动调节

第三步：理解FOC（可选，进阶）

进阶内容，需要：
- Clarke/Park坐标变换（数学）
- SVPWM生成算法
- 高频电流采样

如果前面的都理解了，这一步会自然理解

---

三、两条路线对比

	直接学HAL库	用现成框架
学习内容	全部（定时器、PWM、Hall读取、PI控制…）	只需学调用API，理解原理
难度	高	低
时间	8周以上	2-3周能跑起来
适合	想深入理解、以后做产品	快速验证、兴趣学习
灵活性	高	中（受框架限制）

推荐方案：SimpleFOC

优势：
- 开源、无需深入理解底层
- 帮你封装了FOC复杂算法
- 几行代码就能让BLDC转起来

代价：
- 不利于深入理解原理
- 性能优化空间有限

---

看完上面是不是很熟系，传统的学习方式，看不懂，时间长，3个月以上，猴年马月能把电机转起来

第三个指令：我不懂，你是专家，现在AI时代，我想掌握电机控制算法，用vibecoding方式开发。给出了AI时代的学习方法，先转再学，时间短，效率高

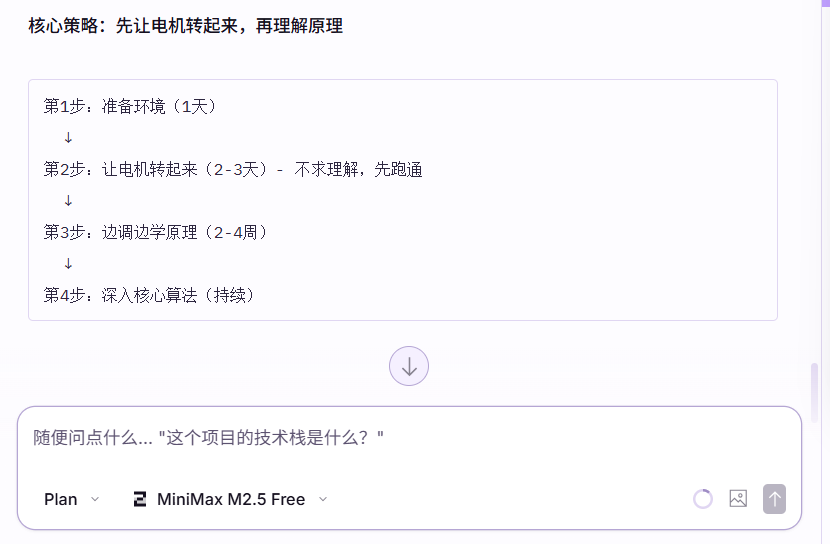

四、最终学习策略（Vibe Coding方式）

核心策略：先让电机转起来，再理解原理

第1步：准备环境（1天）
  ↓
第2步：让电机转起来（2-3天）- 不求理解，先跑通
  ↓
第3步：边调边学原理（2-4周）
  ↓
第4步：深入核心算法（持续）

---

五、待确认事项

注意：以下信息需要补充，以便制定具体实施方案

1. STM32型号是什么？ (F1/F4/F7等)
2. 电机驱动板是什么芯片？有没有链接？
3. 电机是什么规格？ (电压、功率、有Hall吗)
4. 电脑装了什么软件？ (Keil、VS Code、STM32CubeMX？)

---

六、学习工具推荐

工具	用途	费用
逻辑分析仪（LA1010）	观察PWM波形、Hall信号	~100元
万用表	检查电压、排查断线	必备
CubeMX	STM32配置代码生成	免费
VS Code + PlatformIO	替代Keil，轻量级	免费

---

七、后续行动

将以下信息发给我，我可以帮你：

1. 规划接线图
2. 生成初始化代码
3. 制定第一个实验的具体步骤
