拯救图表焦虑！NAS上的这个AI项目，一句话就能自动在线绘图

哈喽小伙伴们好，我是Stark-C~

不知道各位文案工作者是否和我一样：平时只写些文档还好，一碰到画图就开始头疼...

我问了下身边的小伙伴，他们几乎都和我一样。毕竟文档只需要文字，而画图却要同时兼顾逻辑、排版、布局、配色、图标选择等各个方面。对于我这种艺术细胞几乎为零，连PPT对齐都要反复好几次的人来说，画图简直就是一场精神内耗~

不过我最近挖掘到了一个有着AI加持的绘图工具，据说仅凭一句话，就能自动在线绘图，全程不需要我们动手，就能得到比我们预想更要好的效果图。而该项目的名称，就叫做『Next AI Draw.io』。

关于Next AI Draw.io

🔺Next AI Draw.io 从名字上可以看出，它其实就是在经典的绘图工具“draw.io”上集成了AI功能，让原本还需要手动拖拽、对齐、排版的绘图流程，变成了仅“用一句话就能生成整张图”的智能体验。

当然，它也并不是简单地加了个 AI 按钮，而是把自然语言理解、多模态识别、自动布局优化等能力深度融合进 draw.io 的编辑逻辑里，让图表创建变得更加智能和高效。

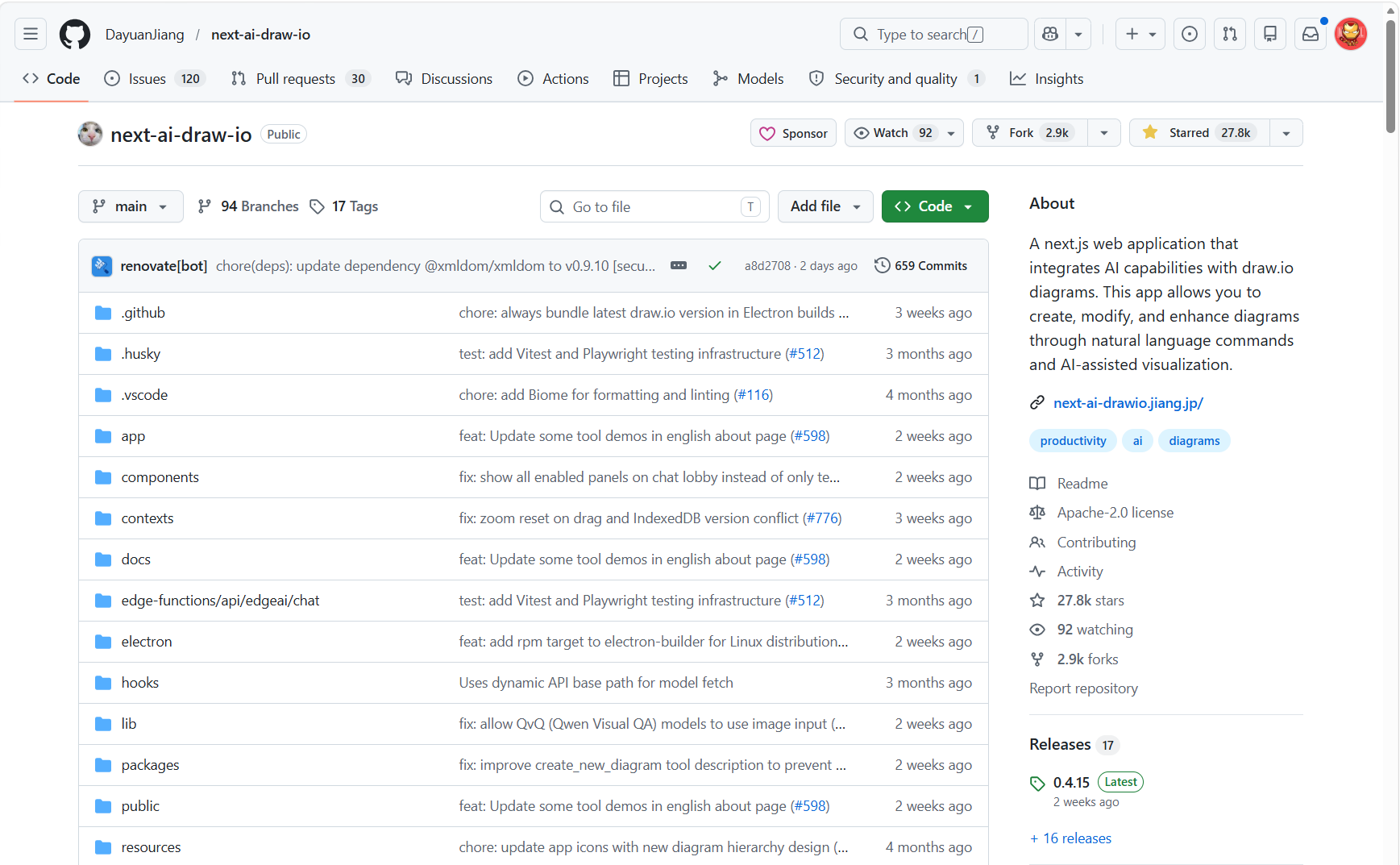

项目Github地址：https://github.com/DayuanJiang/next-ai-draw-io

项目亮点特性（引自作者原话）：

• LLM驱动的图表创建：利用大语言模型通过自然语言命令直接创建和操作draw.io图表

• 基于图像的图表复制：上传现有图表或图像，让AI自动复制和增强

• PDF和文本文件上传：上传PDF文档和文本文件，提取内容并从现有文档生成图表

• AI推理过程显示：查看支持模型的AI思考过程（OpenAI o1/o3、Gemini、Claude等）

• 图表历史记录：全面的版本控制，跟踪所有更改，允许您查看和恢复AI编辑前的图表版本

• 交互式聊天界面：与AI实时对话来完善您的图表

• 云架构图支持：专门支持生成云架构图（AWS、GCP、Azure）

• 动画连接器：在图表元素之间创建动态动画连接器，实现更好的可视化效果

Next AI Draw.io部署

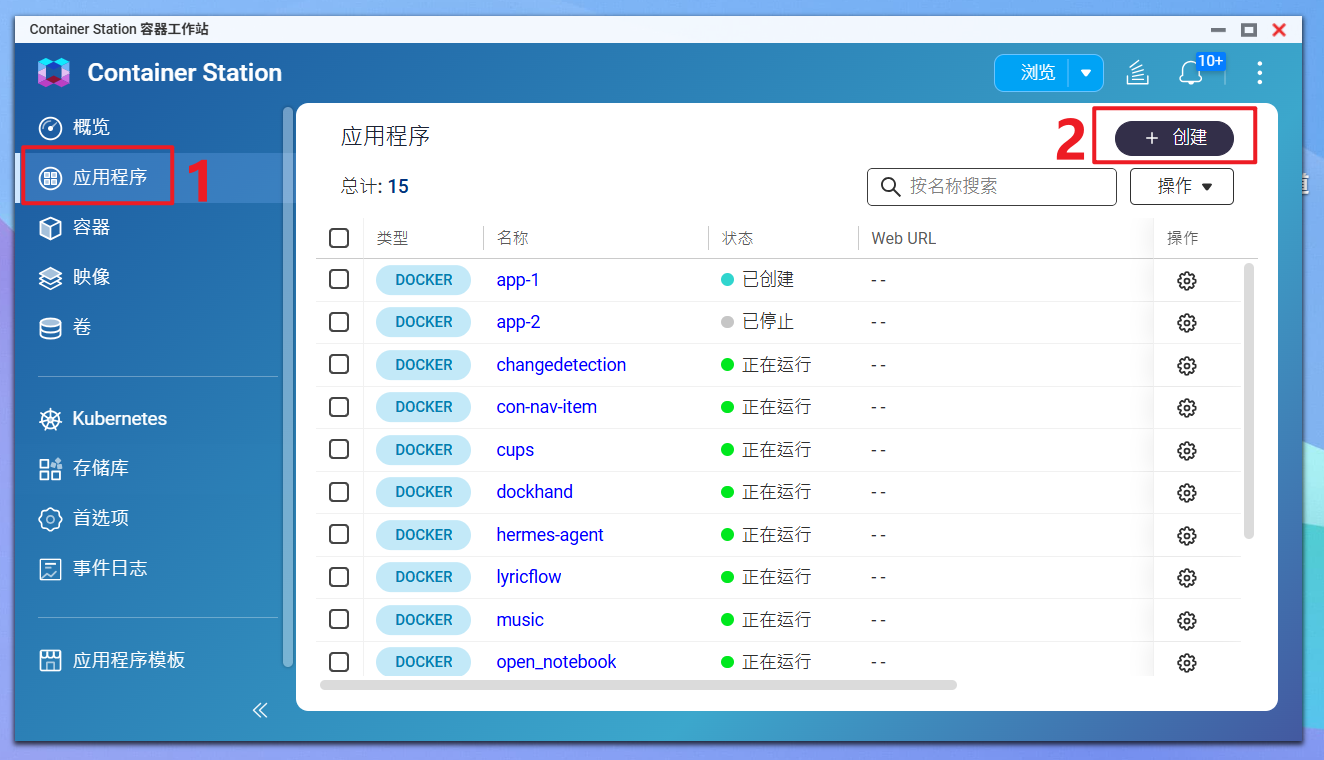

🔺项目部署起来非常简单，因为本身就是一工具，也不需要存储数据，所以也用不着特意新建一个持久化的存储目录。直接打开威联通Container Station，选择“应用程序--创建”。

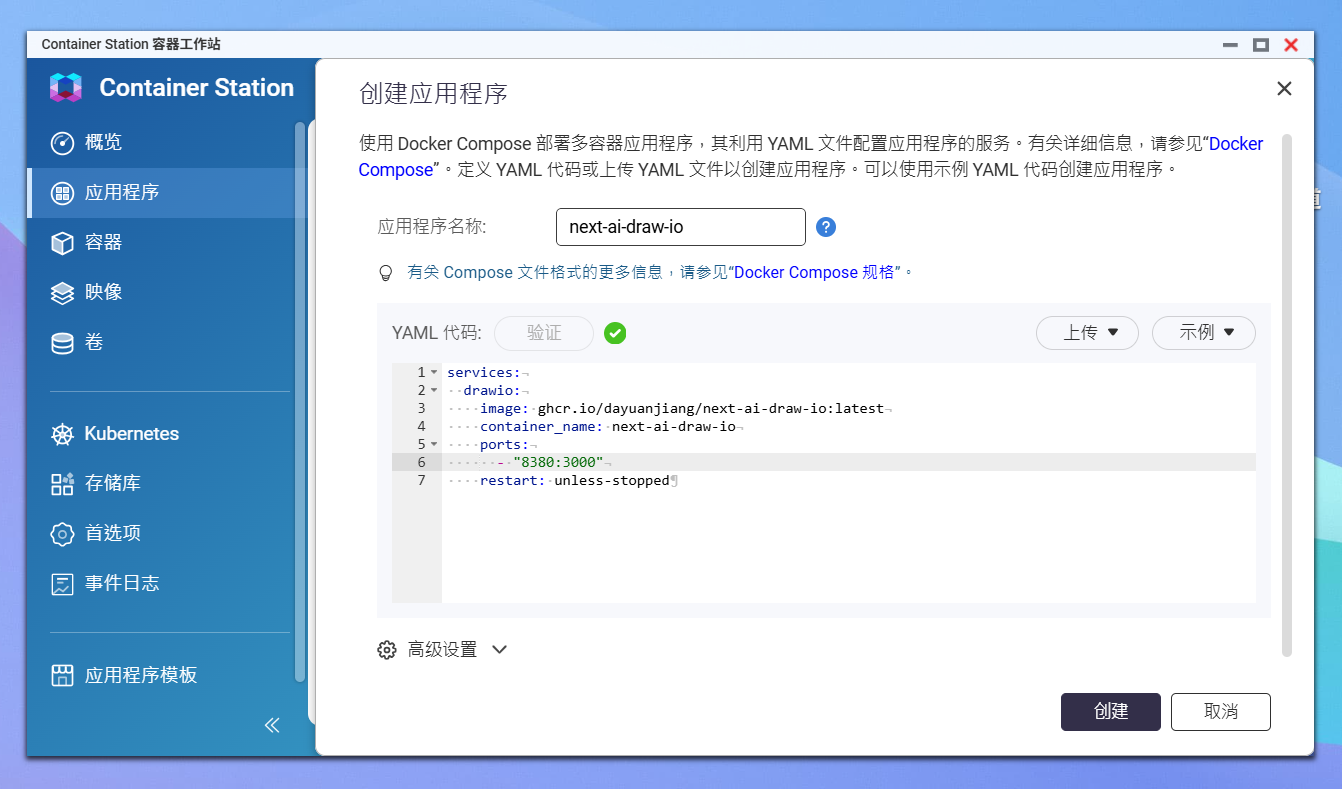

🔺在创建应用程序这里，应用程序名称随意，然后在方框内输入以下 Docker Compose 配置信息：

services:
  drawio:
    image: ghcr.io/dayuanjiang/next-ai-draw-io:latest
    container_name: next-ai-draw-io
    ports:
      - "8380:3000"     # 项目打开端口，冒号前面不要冲突
    restart: unless-stopped
​

镜像的拉取需要自行解决网络问题，粘贴到自己的NAS这边之前建议使用AI工具优化一下，以防止格式问题造成的部署失败。完成之后记得点“验证”按钮，如果通过了就可以点右下角的“创建”按钮。

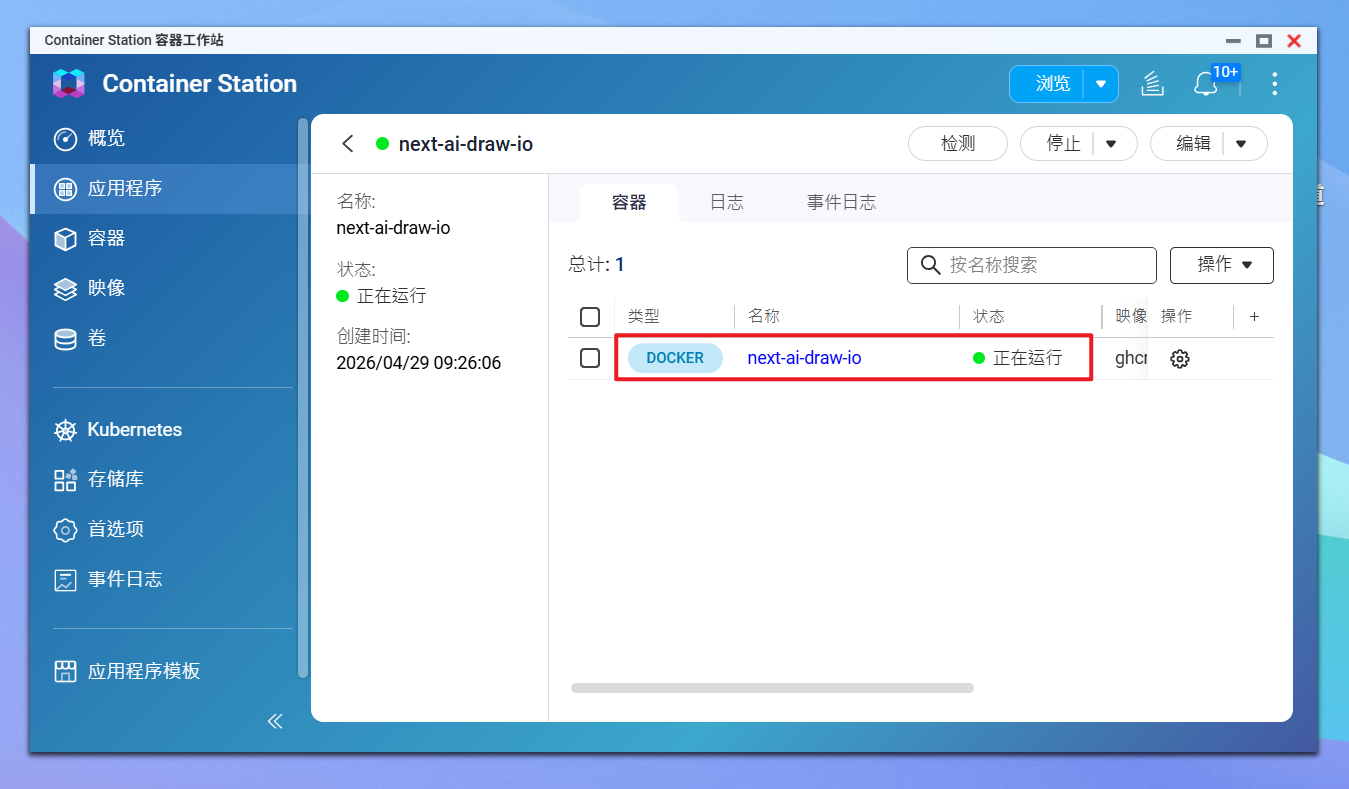

🔺项目部署好之后看到显示“正在运行”，就说明可以使用了。

Next AI Draw.io体验

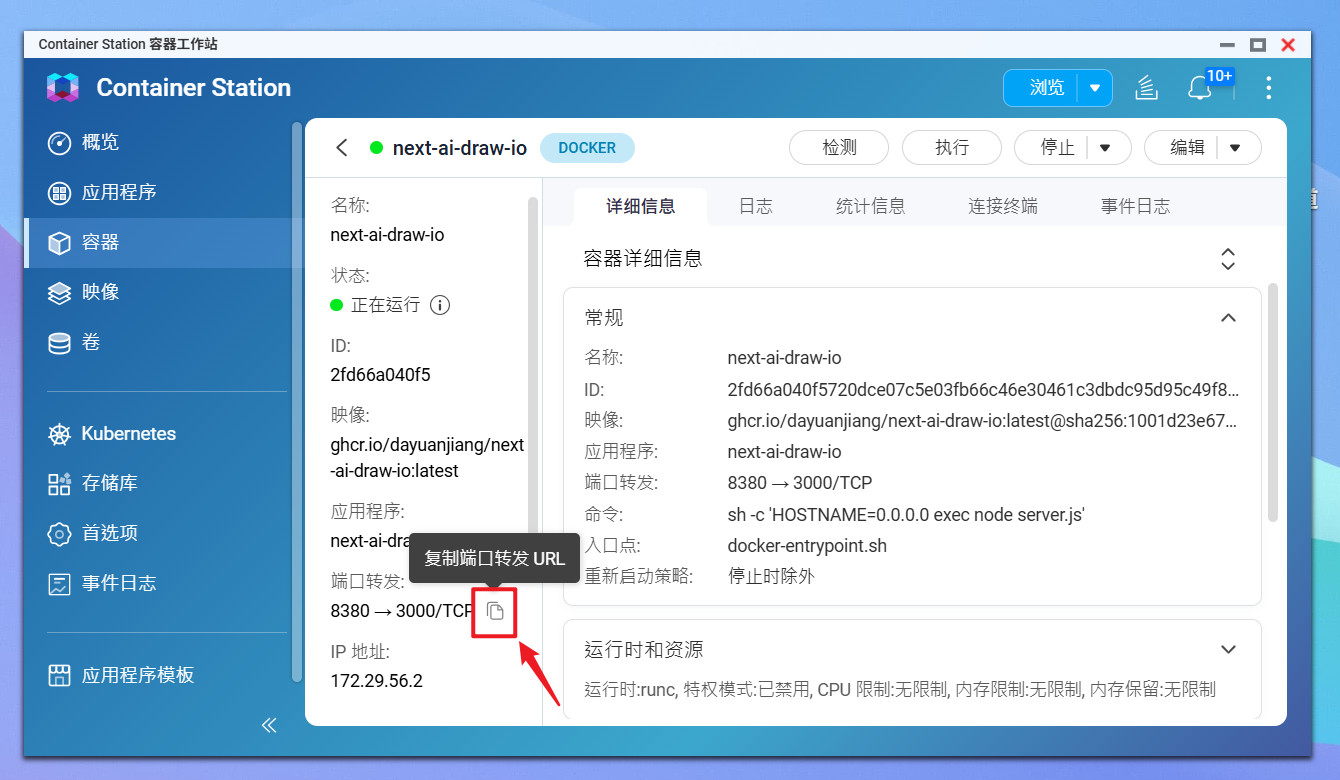

🔺打开项目容器的详细信息，复制一下它的“端口转发URL”（也就是“NAS IP:端口号”）。

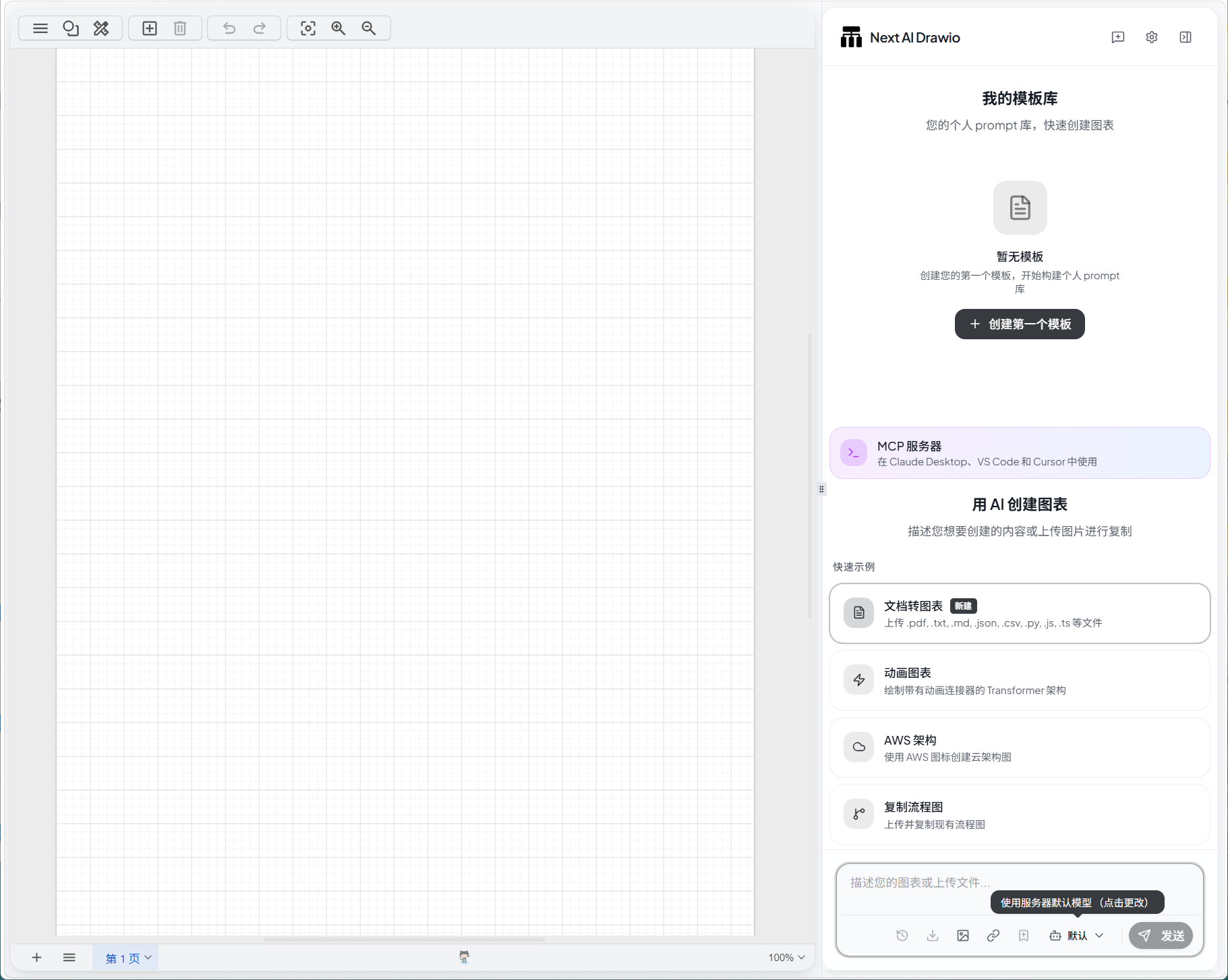

🔺项目本身是原生支持中文显示的，整体的UI和布局和我们常用的制图工具也基本一致，属于是零成本就能上手的那种。

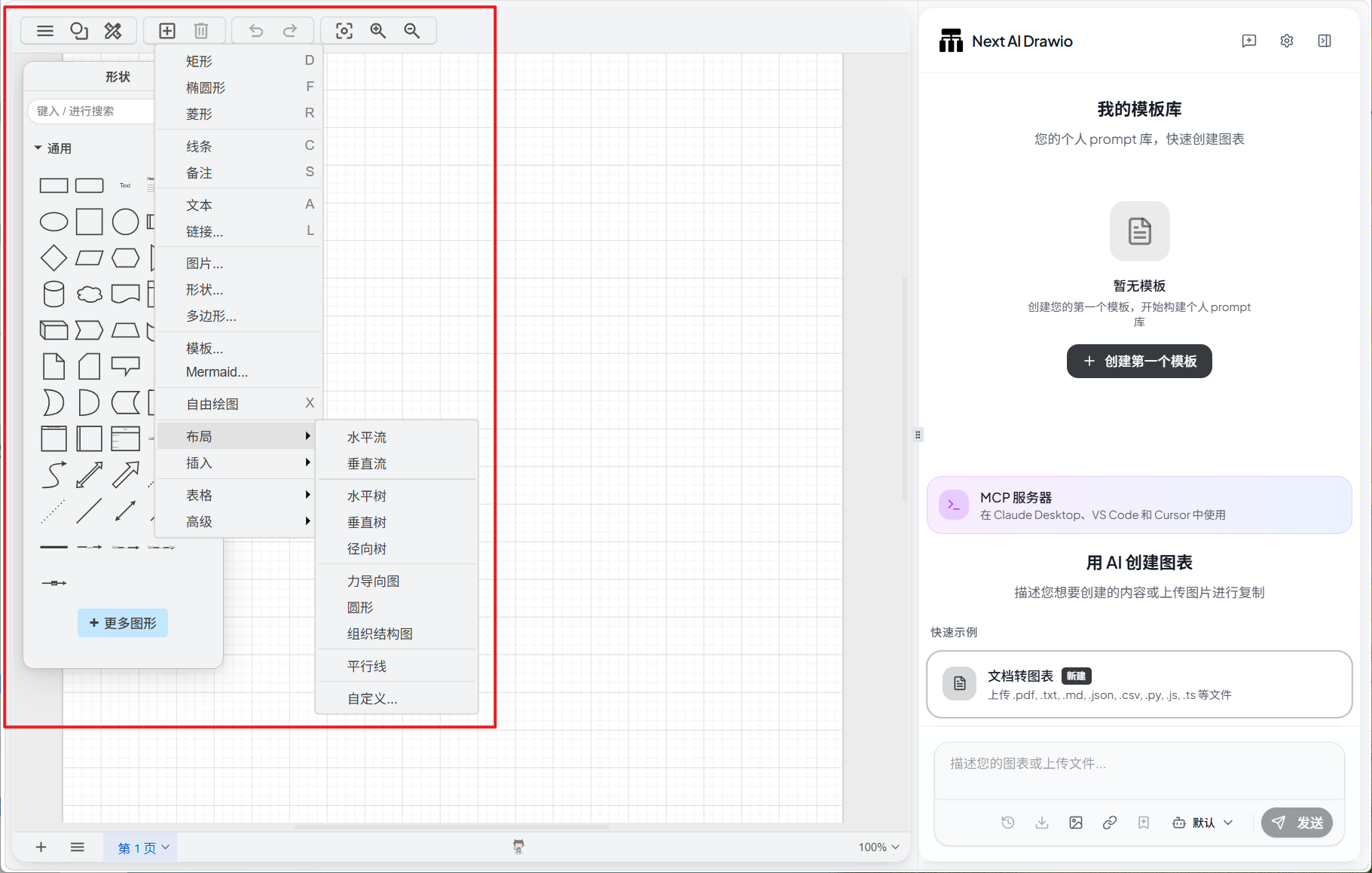

🔺当然项目本身的功能也是非常强大的，所有制图所需要的工具和设置全部都有。换句话说，就算抛开AI这个核心亮点，项目本体其实就是非常经典的开源“draw.io”绘图神器。

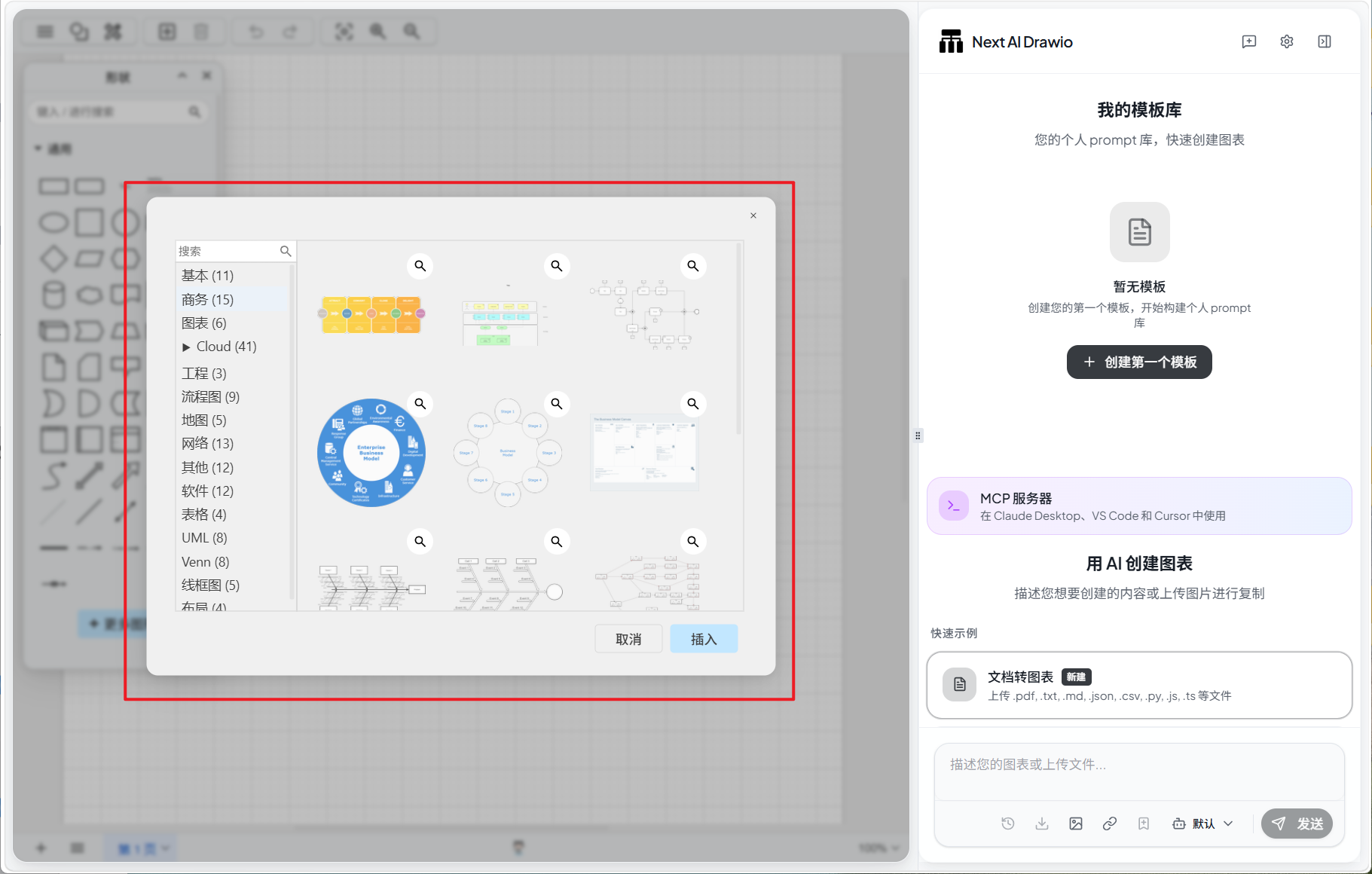

🔺同时最良心的还属它内置了几十种现成的模版可以直接免费使用，要知道这在国内某专业软件中可是要单独收费的，而这里我们直接免费就能用上。

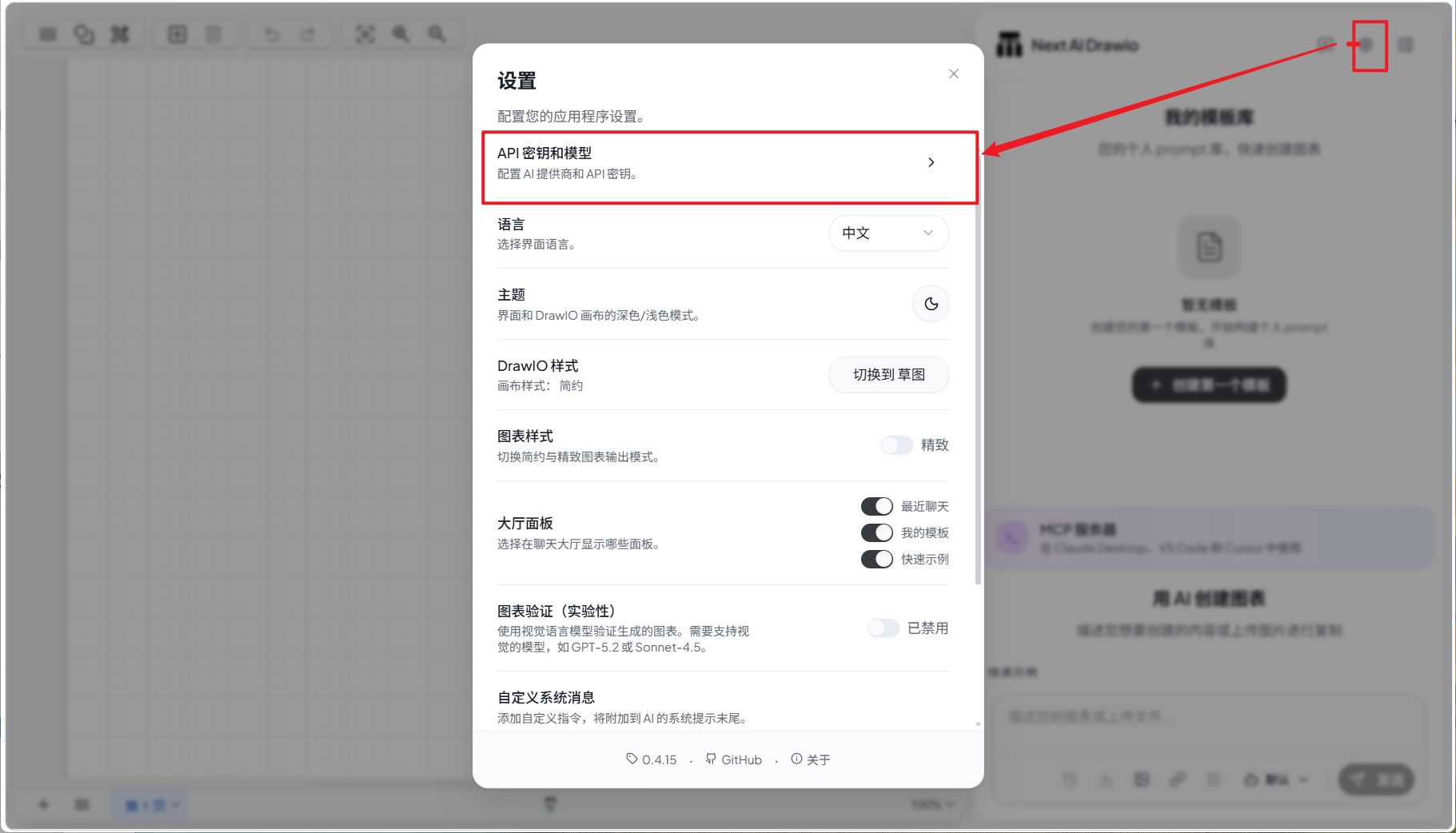

🔺画图的过程我也不演示，毕竟能看到这篇文章的都是高手，我们重点来看看它的AI。我们首先需要在它的“设置”中配置AI提供商给到的API秘钥。

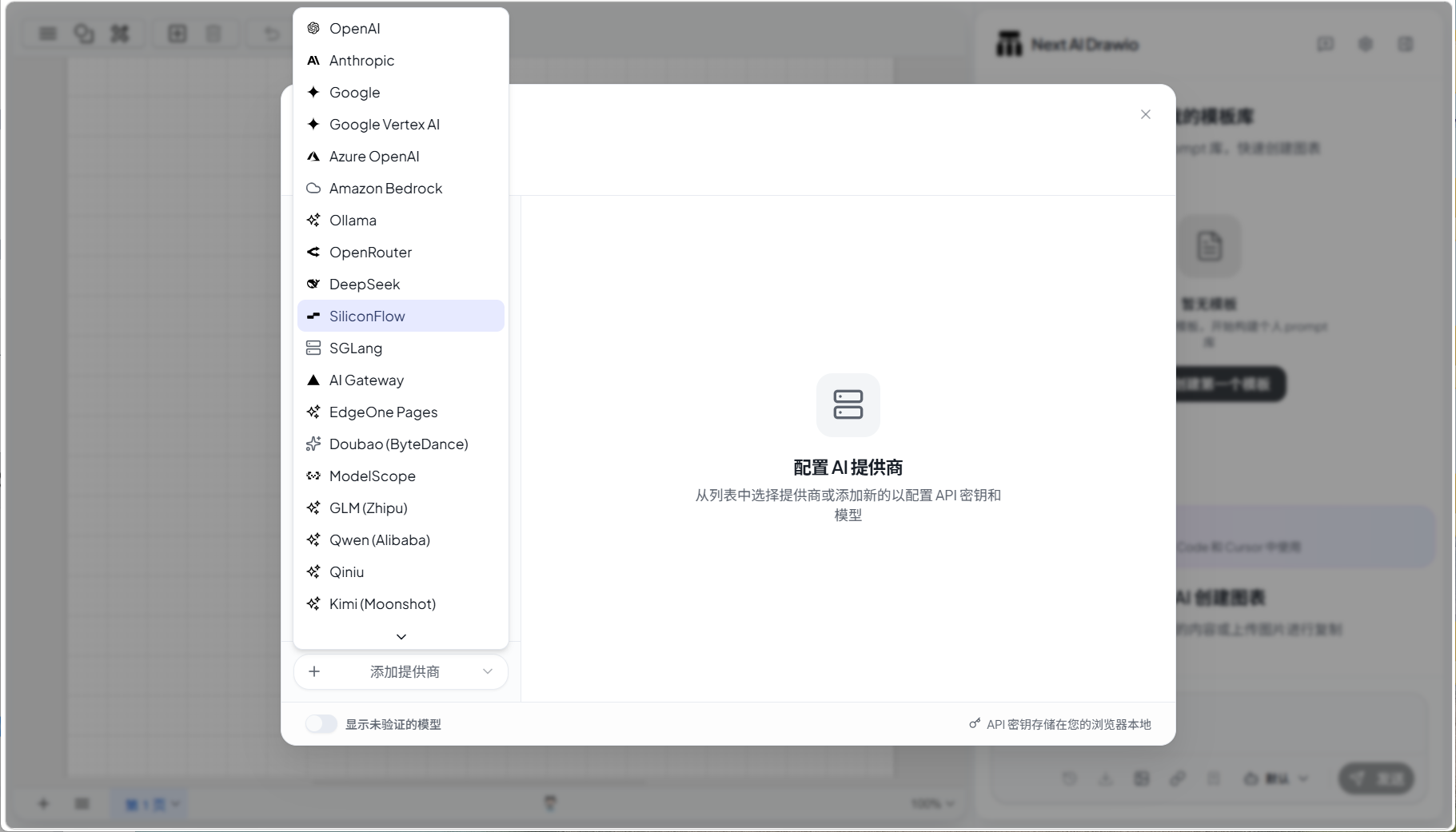

🔺项目支持的AI提供商还是非常多的，几乎国内外能叫出名的我们都可以在这里直接配置。

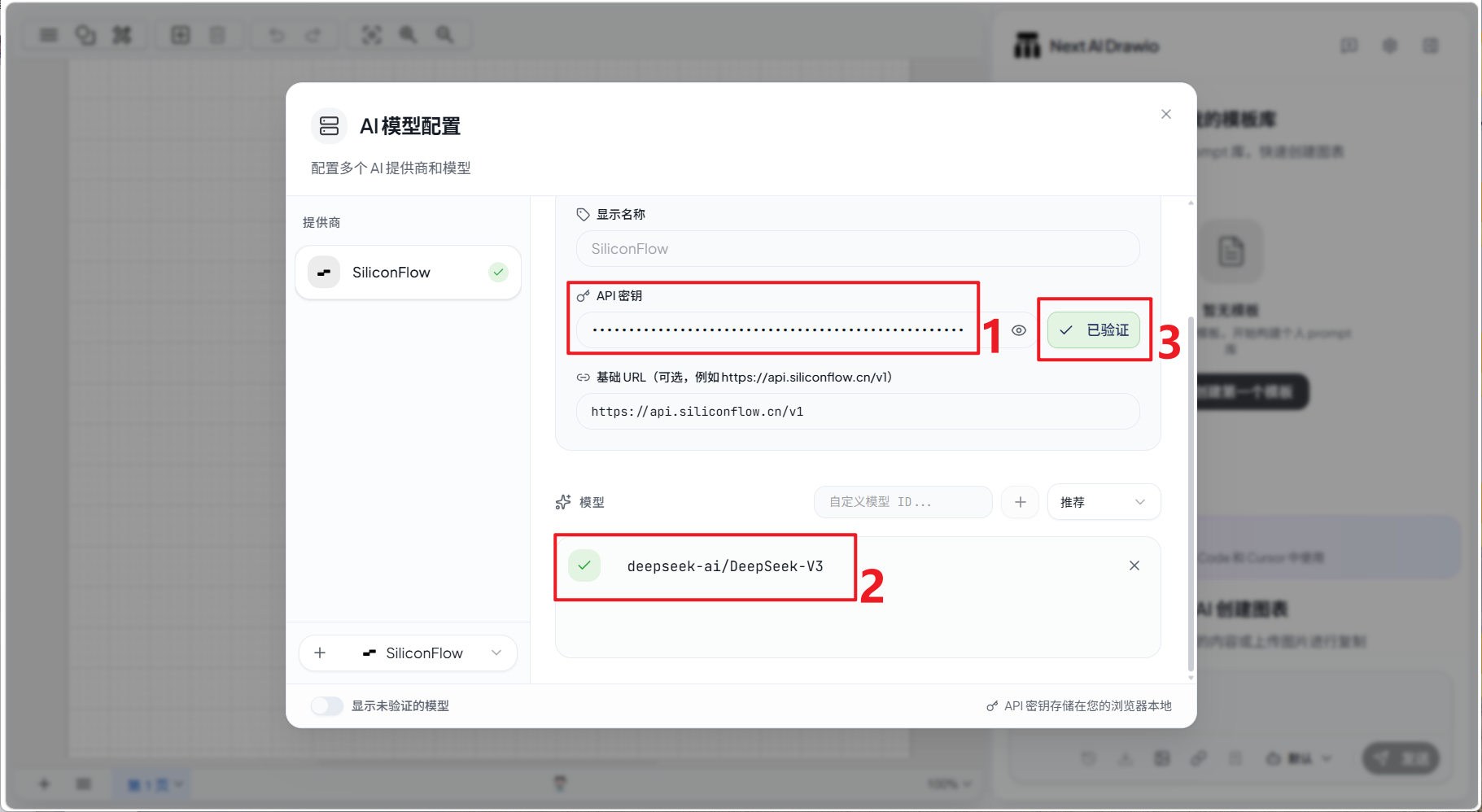

🔺我这里以我手头准备的硅基流动AI大模型为例，输入API秘钥，选择大模型名称，然后再点击“验证”按钮，如果显示“已验证”就说明没有问题，可以直接使用。

PS：硅基流动拥有极其丰富的模型矩阵，包括语言、图像 、 视频 、语音等均有涉及。硅基流动目前有活动，对于所有用户（含新注册与既有用户），在注册后首次完成有效实名认证，即可免费获得1 张面值 ¥16 的全站通用「认证奖励券」 ，之后也能免费体验一段时间。活动可以通过官网，或者我的邀请链接【https://cloud.siliconflow.cn/i/BsoAsvvg】获取。

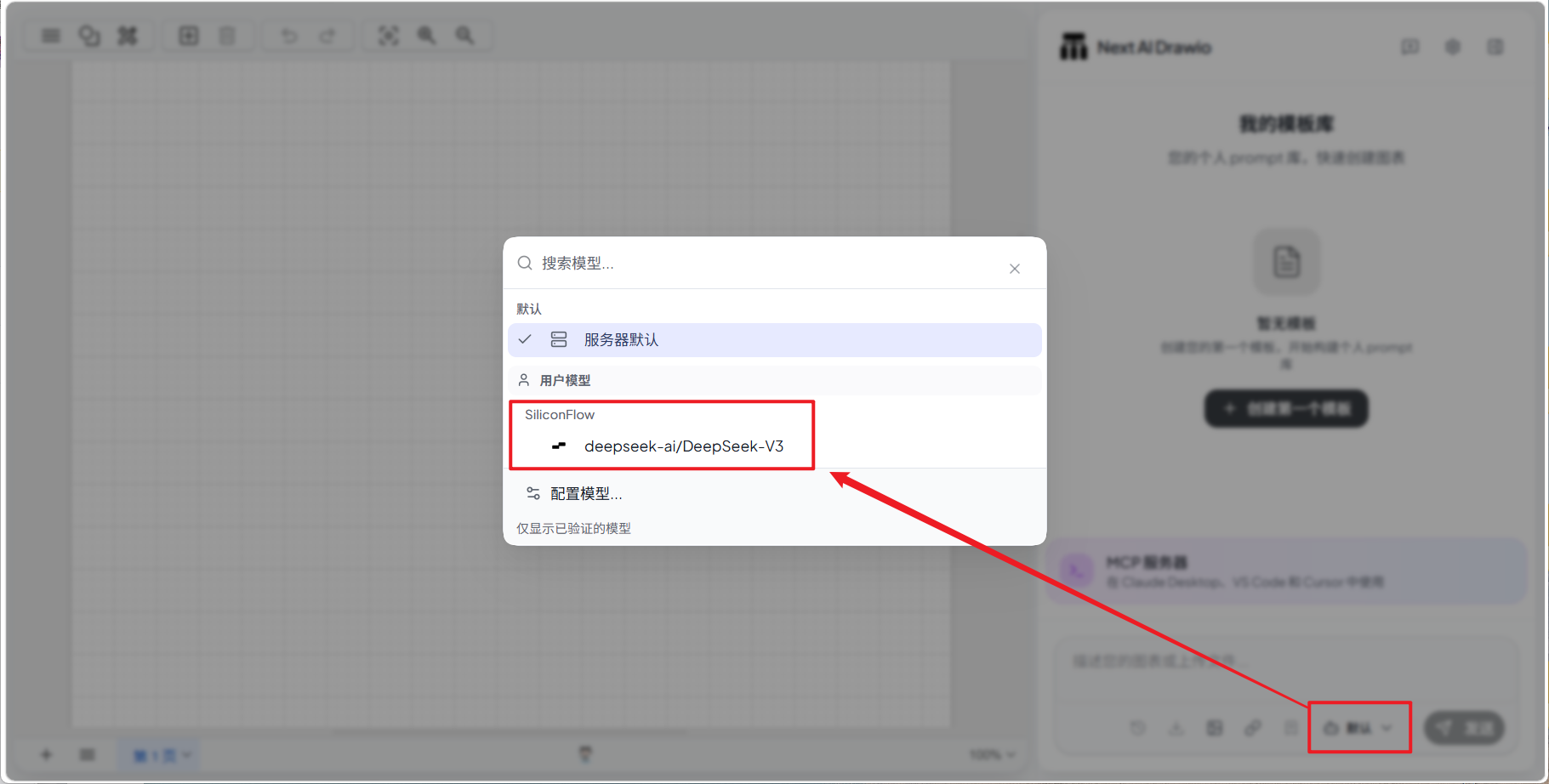

🔺然后回到项目主页，在对话框下面手动选择我们配置好的大模型，就能在之后的使用中直接启用AI大模型了！

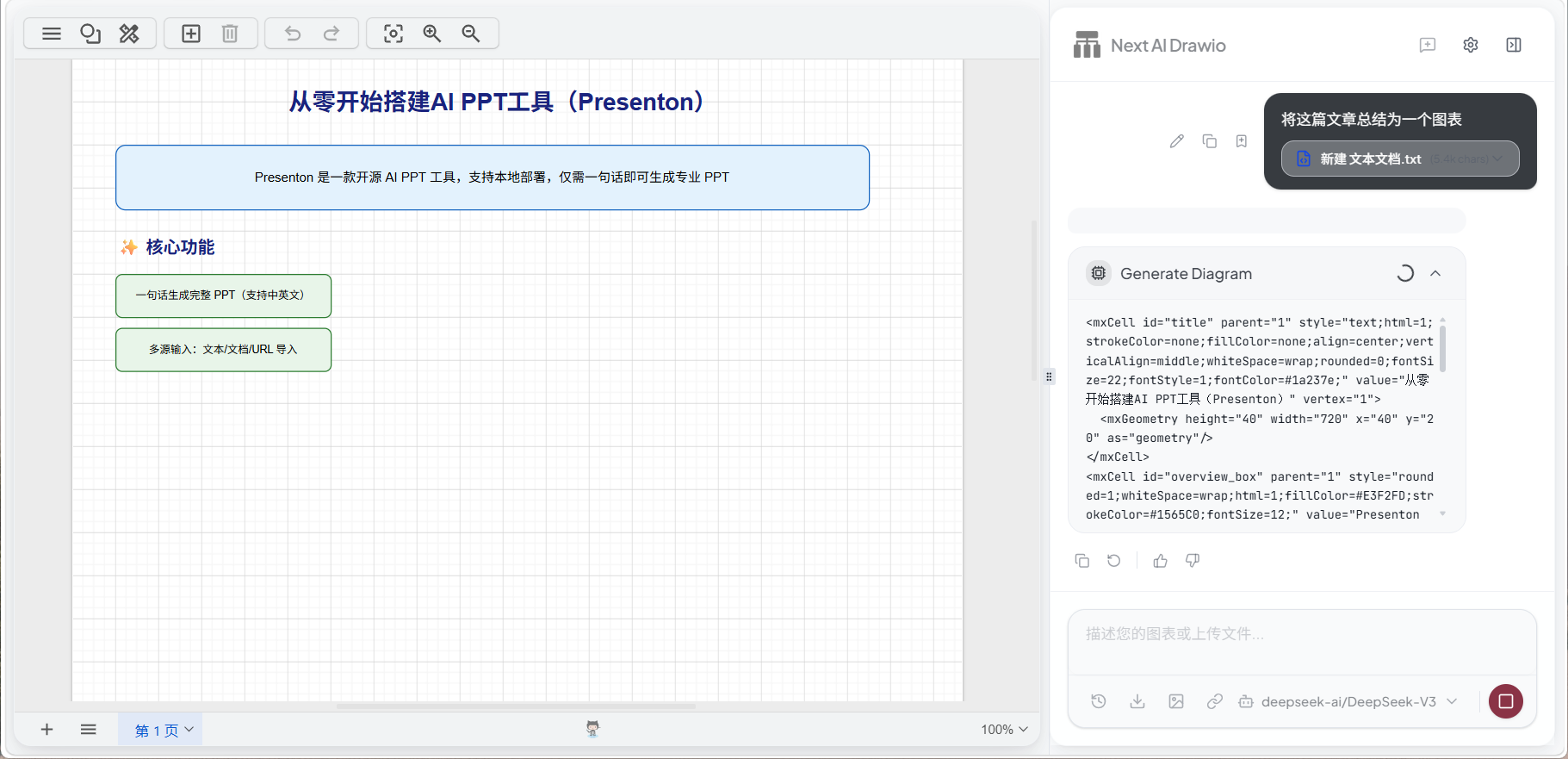

🔺这里简单演示下。我将我之前在海康智存上部署的一个『Presenton项目』（一个AI PPT工具）教程的txt文件上传过来，然后让它将我这篇文章总结为一个图标，然后我啥也不干，它就自动开启制图过程。和我们日常使用的AI大模型对话一样，它甚至还有一个绘图过程展示。

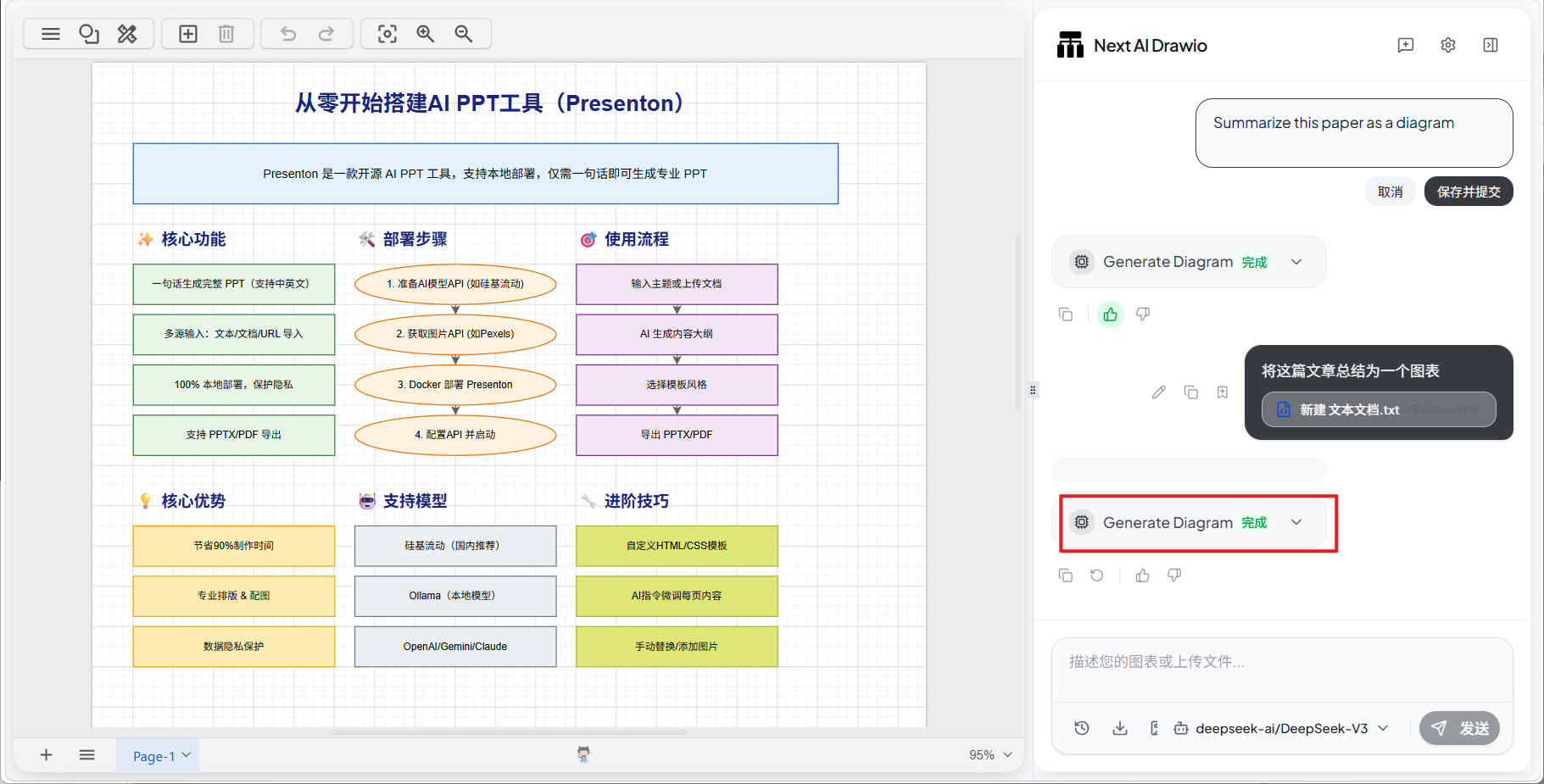

🔺我这边实测整个制图过程还是很快的。像我这篇文章不到三分钟就能出成品，并且整体效果说实话，比我自己制作肯定要很很多。

最后

总的来说，这个项目还是非常实用的。我目前体验这个项目又有些天数了，先不说它在NAS上私有化部署之后带来的安全性与可控性，单就项目本身来说，它的功能也确实强大！基本上我们日常所需的架构图、流程图，以及思维导图什么的，都能在它上面完全免费使用，并且有了AI的加持，一句话就能自动生图，大大提升画图效率！
