在 15W~20W 充电器市场，5V3A~5V3.4A 输出是手机快充、平板充电的主流规格。传统方案用肖特基二极管整流，效率低、发热大；外置MOS的同步整流方案又需要复杂的驱动电路。有没有一颗芯片，内置低导阻MOS、外围极简、直接替代肖特基？

答案是：FT8371CQ-RT，这颗 SOP-8 封装的次边同步整流芯片，内置 9mΩ/40V 超低导阻MOS，支持 DCM/QR 模式，负端应用零外围（只需接变压器和输出电容），是 5V3.2A（16W）充电器的理想选择。


FT8371xQ 系列概览

FT8371xQ 是一个系列化产品，通过内置不同尺寸的MOS管覆盖不同功率段：

型号	内置MOS导阻	连续电流	峰值电流	典型应用功率
FT8371AQ	20mΩ	7A	30A	5V2A（10W）
FT8371BQ	15mΩ	9A	35A	5V2.4A（12W）
FT8371CQ	9mΩ	13A	50A	5V3.2A（16W）

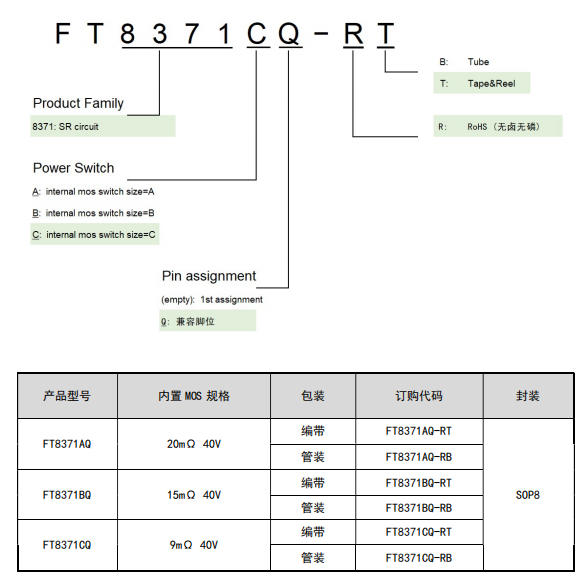

FT8371CQ-RT 是系列中导阻最低、电流能力最强的型号，-RT 表示编带包装、RoHS无卤无磷。9mΩ 的导阻在 5V3.2A 输出下，导通压降仅：

    Vdrop = 3.2A × 0.009Ω = 0.029V
    Ploss = 0.029V × 3.2A = 0.093W

相比 SS34 肖特基（0.5V压降，1.6W损耗），损耗降低17倍！FT8371CQ-RT 的完整型号编码含义如下：

核心特性

内置9mΩ/40V MOS：超低导阻，16W输出温升可控
支持DCM/QR模式：适配主流反激拓扑
负端应用零外围：只需接变压器和输出电容，无需任何元件
正端应用仅1颗电容：VCC接0.47~1μF电容即可
智能防误开通：检测漏源电压，避免激磁振荡误动作
SOP-8封装：标准封装，易于生产和替代

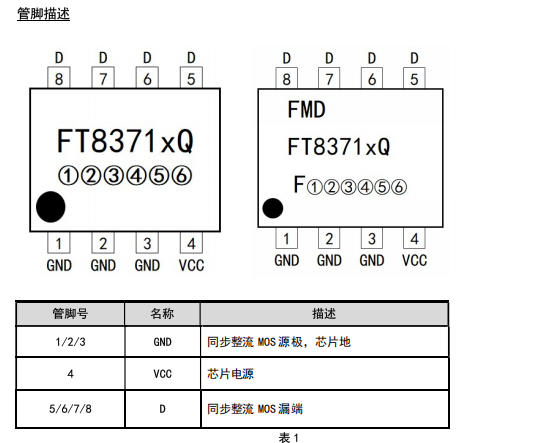

管脚封装与描述

FT8371CQ 采用标准 SOP-8 封装


设计要点：

    D脚（5~8）和GND脚（1~3）均多个引脚并联，目的是降低封装寄生电阻、提高散热能力
    VCC引脚在负端应用a模式下可以悬空，芯片内部自供电
    正端应用时VCC需外接0.47~1μF电容到GND

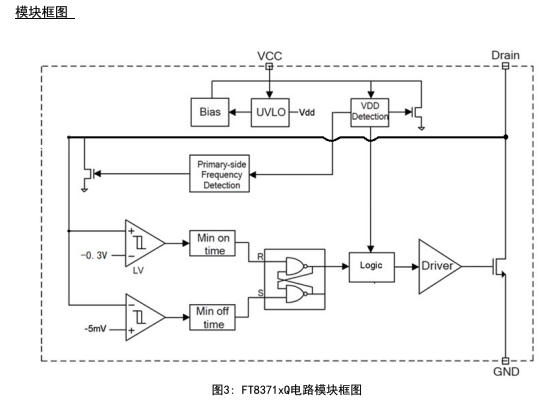

内部模块框图

FT8371CQ 内部集成了 同步整流MOS管、漏源电压检测、逻辑控制、驱动电路、UVLO保护 等完整功能。

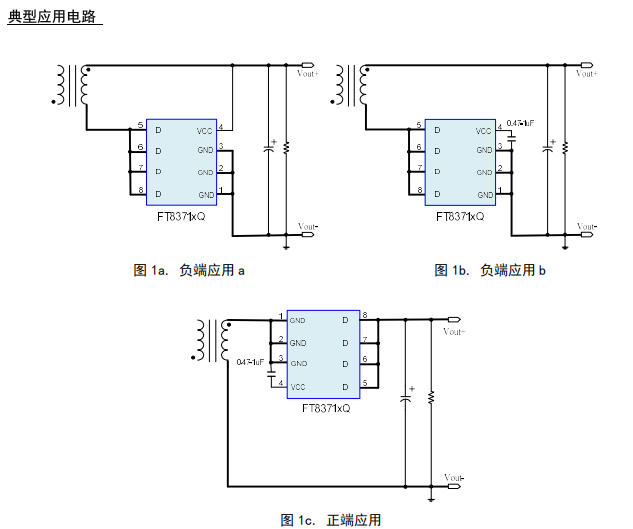

三种典型应用电路

FT8371CQ 支持三种接线方式，适配不同设计需求：

方案A：负端应用a（零外围，极简方案
特点：VCC脚悬空，芯片完全通过内部自供电工作。零外围元件，成本最低。

方案B：负端应用b（加VCC电容，更稳定
特点：VCC脚接0.47~1μF电容到GND，供电更稳定，适合对可靠性要求更高的场景。

方案C：正端应用（输出正极接地系统
特点：适用于输出正极需要接地的系统（如某些通信设备）。VCC必须外接电容。

PCB Layout关键指南

    Drain脚大面积铺铜：D脚（5~8）是主要散热途径，PCB上需铺足够铜皮，建议至少0.5平方英寸
    次边大电流路径短粗：变压器次级→FT8371CQ→输出电容的环路面积要小，走线尽量短而粗
    GND脚低阻抗接地：GND脚（1~3）多个并联，确保低阻抗接地
    VCC电容靠近芯片：正端应用时，VCC电容尽量靠近VCC和GND引脚
    避免与初级耦合：同步整流芯片区域远离原边高压开关噪声，减少干扰


典型应用场景

FT8371CQ 适用于以下高效率同步整流场景：

​

应用	输出规格	特点
手机快充	5V3A / 5V3.2A	高效率、低发热、小体积
平板充电器	5V2.4A~5V3.4A	大电流、高效率
移动电源适配器	5V3A	高效率延长续航
机顶盒电源	5V2.5A	低待机、高可靠
工业辅助电源	5V3A	宽温工作、长寿命

总结

FT8371CQ-RT 是辉芒微在次边同步整流领域的高性价比之作：

    9mΩ超低导阻：16W输出损耗仅0.1W，效率可达93%
    内置MOS+智能控制：一颗SOP-8替代肖特基+驱动IC+外围
    零外围设计：负端应用a模式无需任何元件，成本极低
    智能防误开通：检测漏源电压，避免激磁振荡误动作
    快速开关：70ns导通延迟、100ns关断延迟，适配高频QR
