在数据库设计流程中，概念结构设计是最核心的前置步骤，作用是把现实业务场景，抽象为结构化的数据模型，脱离具体数据库、专注业务逻辑。而 E-R图（实体-关系图） 就是概念结构设计的标准、最常用的建模方法。

本文将从零讲解 E-R 图的核心概念、三大组成要素、画图规范、映射基数，搭配 一对一、一对多、多对多 经典实战案例，轻松掌握数据库建模核心技能。

一、E-R图核心概念

E-R图（实体关系图）：是一种用来概括数据基本结构的概念模型，通过 实体、属性、联系 三个基础要素，抽象描述现实业务中的静态数据结构，是数据库建表、表关系设计的前置蓝图。

简单理解：把业务中的事物、事物特征、事物之间的关联，用图形化方式画出来，就是 E-R 图。

二、E-R图三大组成要素及画图规范

E-R 图所有构图逻辑，都基于实体、属性、联系三要素，每个要素有固定图形符号，是画图和考试的核心考点。

1. 实体型（Entity）—— 业务中的独立事物

定义：现实世界中，具有相同特征、可独立存在、可相互区分的同类事物的集合。

图形表示：矩形，框内标注实体名称。

举例：学生、教师、课程、部门、仓库、商品、班级都属于实体；张三、李四是学生实体下的具体实例。

2. 属性（Attribute）—— 实体的特征字段

定义：用来描述实体的具体特性、数据字段，一个实体可以包含多个属性。

图形表示：椭圆形，通过无向直线与对应实体相连。

举例：学生实体的学号、姓名、性别、年龄；商品实体的商品号、商品名、价格。

补充：实体的主键属性，可在属性名称下方添加下划线标识，代表唯一标识。

3. 联系（Relationship）—— 实体间的关联关系

定义：两个或多个实体之间，业务层面的相互连接、相互作用的关系。

图形表示：菱形，框内标注联系名称，通过直线连接对应的实体。

核心特性：部分联系可以拥有自身属性，用来记录关联过程中产生的独有数据。

举例：教师和课程的“讲授”关系、仓库和商品的“存放”关系、部门和主任的“管理”关系。

三、E-R图映射基数（核心规则）

映射基数用于精准描述：一个实体中的一条数据，可以对应另一个实体中的多少条数据，直接决定表与表的关联结构，分为三种核心类型：

• 一对一（1:1）：A 中一条记录，仅对应 B 中一条记录，反之亦然；
• 一对多（1:n）：A 中一条记录，可对应 B 中多条记录，B 中一条记录仅对应 A 中一条记录；
• 多对多（m:n）：A 中一条记录可对应 B 中多条记录，B 中一条记录也可对应 A 中多条记录。

四、E-R图三大关系实战案例

下面结合经典业务场景，完整拆解 1:1、1:n、m:n 三种关系的实体、属性、联系，适配课程作业、数据库设计练习。

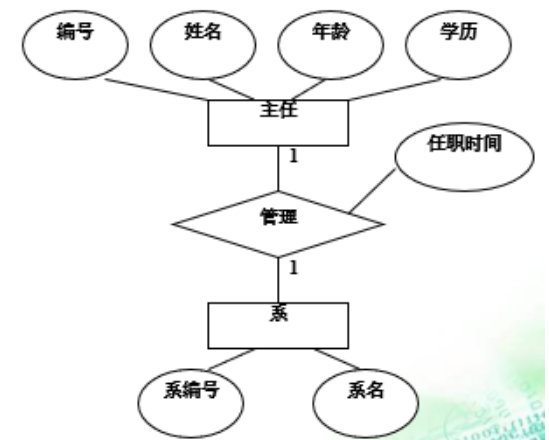

1. 一对一联系（1:1）—— 部门与主任

业务场景

某学院包含多个系，每个系仅有一名主任，一名主任仅负责管理一个系，系和主任为一对一管理关系。

实体与属性拆解

• 主任（实体）：编号、姓名、年龄、学历（编号为主键）
• 系（实体）：系编号、系名（系编号为主键）

联系说明

两个实体的联系为 管理（1:1），无额外属性；一个系对应一位主任，一位主任仅管理一个系，双向唯一对应。

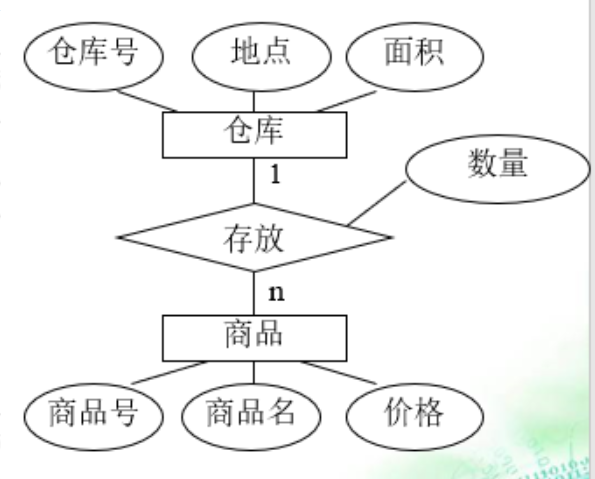

2. 一对多联系（1:n）—— 仓库与商品

业务场景

仓库管理系统业务规则：一个仓库可以存放多件商品，一类商品只能存放在一个仓库中，仓库与商品构成一对多存放关系。

实体与属性拆解

• 仓库（实体，1的一方）：仓库号、地点、面积（仓库号为主键）
• 商品（实体，n的一方）：商品号、商品名、价格（商品号为主键）

联系说明

两个实体的联系为 存放（1:n）；该联系拥有自身属性：存放数量，用于记录当前仓库中对应商品的库存数量。

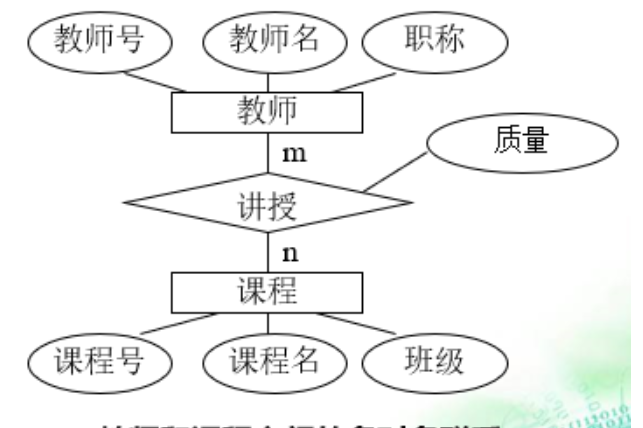

3. 多对多联系（m:n）—— 教师与课程

业务场景

教务管理系统业务规则：一名教师可以讲授多门课程，一门课程可以由多名教师共同讲授，教师与课程为多对多讲授关系。

实体与属性拆解

• 教师（实体）：教师号、教师名、职称（教师号为主键）
• 课程（实体）：课程号、课程名、授课班级（课程号为主键）

联系说明

两个实体的联系为 讲授（m:n）；该联系拥有自身属性：授课质量，用于记录每位教师对应每门课程的授课评分/评价。

五、核心总结

1. E-R图作用：数据库概念设计核心工具，将业务场景抽象为标准化数据模型，为后续建表、设计外键关系提供依据；

2. 三要素图形：实体=矩形、属性=椭圆形、联系=菱形；

3. 三类映射关系：一对一(1:1)、一对多(1:n)、多对多(m:n)；

4. 特殊要点：多对多、部分一对多的联系可以拥有独立属性，是建模高频考点；数据库中多对多关系需借助中间表拆解为两个一对多关系实现。
