一、概述

1. 基本定义

概念结构设计是数据库设计的核心阶段，核心目标是把用户需求抽象为独立于具体数据库管理系统（DBMS）的概念模型，最主流、最标准的实现工具就是E-R 模型（实体 - 联系模型）。

它不关心数据如何存储、用什么数据库，只专注描述现实世界中的事物、事物特征、事物之间的关系，是需求分析到逻辑设计、物理设计的桥梁。

2. 设计目标

准确、完整表达用户业务数据需求
结构清晰、无冗余、无歧义
易于转换为关系型数据库表结构
独立于硬件、操作系统、数据库软件

3. 设计步骤

明确需求 → 抽象实体
定义实体的属性与主键
分析实体间的联系与联系类型
绘制 E-R 图
优化 E-R 图（消除冗余、合并实体）
转换为关系模型（生成数据表）

二、E-R 模型三要素（核心）

1. 实体（Entity）

定义：现实世界中可独立存在、可相互区分的事物或抽象概念（人、物、事件、概念都可以是实体）。
表示：矩形，内部写实体名。
示例：学生、教师、课程、订单、商品、仓库。

2. 属性（Attribute）

定义：实体所具有的特征、性质，用于描述实体。
表示：椭圆形，用连线连接到所属实体。
分类：
- 主键属性：唯一标识一个实体，下划线标注。
- 普通属性：描述性特征。
- 派生属性：可由其他属性计算得出。
- 多值属性：一个实体可拥有多个值（如一个人的多个电话）。

3. 联系（Relationship）

定义：实体与实体之间的关联关系。
表示：菱形，内部写联系名，用连线连接相关实体。
联系的属性：描述联系本身的特征（不属于任何一方实体）。

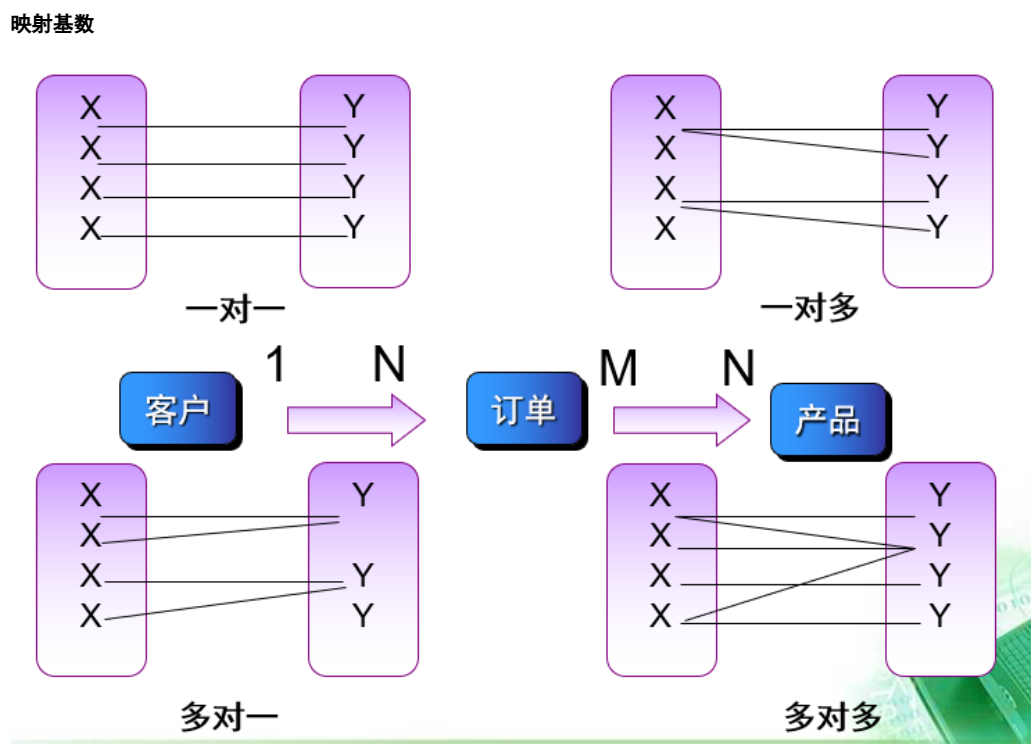

三、实体间联系的三种类型

1. 一对一联系（1:1）

定义：实体 A 的一个实例，最多对应实体 B 的一个实例；反之亦然。
场景：系 ↔ 系主任、人 ↔ 身份证、班级 ↔ 班长
特点：关系唯一，无重复对应

2. 一对多联系（1:n）

定义：实体 A 的一个实例，可以对应实体 B 的多个实例；但实体 B 的一个实例，只能对应实体 A 的一个实例。
场景：班级 ↔ 学生、仓库 ↔ 商品、部门 ↔ 员工、教师 ↔ 学生
特点：最常见的联系类型

3. 多对多联系（m:n）

定义：实体 A 的多个实例，可以对应实体 B 的多个实例；反之亦然。
场景：学生 ↔ 课程、教师 ↔ 课程、商品 ↔ 订单、作者 ↔ 图书
特点：必须用中间表实现，不能直接存储在单张表中

四、E-R 图绘制规范

元素	图形	标注规则
实体	矩形	写实体名称
属性	椭圆形	主键加下划线
联系	菱形	写联系名称
联系类型	连线上标注	1:1 / 1:n / m:n

绘制要点：

一个实体可以与多个实体产生不同联系
联系可以拥有自己的属性
主键必须唯一、稳定、无意义（如 ID）
避免冗余联系与冗余属性

五、E-R 模型设计案例（完整 + 可直接使用）

案例 1：1:1 联系 —— 系与系主任

实体：

系（系号，系名，办公地点）
主任（主任编号，姓名，年龄，学历）

联系：管理（1:1）联系属性：任职日期

SQL 实现

CREATE TABLE department(
    dept_id INT PRIMARY KEY,
    dept_name VARCHAR(30),
    location VARCHAR(50)
);

CREATE TABLE director(
    dir_id INT PRIMARY KEY,
    name VARCHAR(20),
    age INT,
    education VARCHAR(30)
);

ALTER TABLE department
ADD COLUMN dir_id INT UNIQUE,
ADD FOREIGN KEY(dir_id) REFERENCES director(dir_id);

案例 2：1:n 联系 —— 仓库与商品

实体：

仓库（仓库号，地点，面积）
商品（商品号，商品名，价格，型号）

联系：存放（1:n）联系属性：数量

SQL 实现

CREATE TABLE warehouse(
    w_id INT PRIMARY KEY,
    location VARCHAR(50),
    area FLOAT
);

CREATE TABLE product(
    p_id INT PRIMARY KEY,
    p_name VARCHAR(30),
    price FLOAT,
    w_id INT,
    count INT,
    FOREIGN KEY(w_id) REFERENCES warehouse(w_id)
);

案例 3：m:n 联系 —— 学生与课程

实体：

学生（学号，姓名，性别，年龄）
课程（课程号，课程名，学分）

联系：选课（m:n）联系属性：成绩

SQL 实现

CREATE TABLE student(
    s_id INT PRIMARY KEY,
    s_name VARCHAR(20),
    sex CHAR(2),
    age INT
);

CREATE TABLE course(
    c_id INT PRIMARY KEY,
    c_name VARCHAR(30),
    credit INT
);

CREATE TABLE sc(
    s_id INT,
    c_id INT,
    score FLOAT,
    PRIMARY KEY(s_id,c_id),
    FOREIGN KEY(s_id) REFERENCES student(s_id),
    FOREIGN KEY(c_id) REFERENCES course(c_id)
);
