现代行为树大多基于 BehaviorTree.CPP，这是一个开源的 C++ 行为树框架，并且ROS2的核心导航框架 Nav2 的整个任务规划器就是完全基于 BehaviorTree.CPP 构建的。

其行为树的执行是基于一种称为 Tick 的周期性调用机制。

每一次 Tick，系统会从树的根节点（Root）开始，自顶向下、从左到右地遍历节点。

每个被遍历到的节点在执行其逻辑后，必须向其父节点返回以下三种状态之一：

• Success（成功）：节点完成了它的目标。

• Failure（失败）：节点无法完成目标或条件不满足。

• Running（运行中）：节点的操作需要持续一段时间（例如：机器人正在走向目标点），当前尚未结束。这是行为树能够处理持续性动作的核心。

其节点主要分为三大类：

A. 控制流节点 (Control Flow Nodes)

这些节点作为树的内部节点（非叶子节点），负责控制执行逻辑的流向。它们通常有多个子节点。

• 顺序节点 (Sequence)：相当于逻辑“与 (AND)”。

  • 行为：依次执行子节点。

  • 示例：打开门 = [Sequence: 走到门前 -> 掏出钥匙 -> 插入钥匙孔 -> 扭动开门]。其中任何一步失败，整个动作就失败。

• 选择/回退节点 (Selector / Fallback)：相当于逻辑“或 (OR)”。

  • 行为：依次执行子节点。

  • 示例：进入房间 = [Selector: 从正门进 -> 从窗户进 -> 破门而入]。只要有一个方法成功，目的就达到了。

• 并行节点 (Parallel)：

  • 行为：在同一次 Tick 中“同时”执行所有子节点。

  • 规则：根据设定的策略返回状态（例如：“当 N 个子节点成功时返回成功”、“当任意子节点失败时返回失败”等）。常用于一边移动一边开枪，或一边移动一边保持避障。

B. 执行节点 / 叶子节点 (Execution / Leaf Nodes)

这些节点位于树的末端，没有子节点，负责与外部系统交互。

• 动作节点 (Action)：执行具体的操作，如“移动到坐标(X,Y)”、“播放攻击动画”、“发送网络请求”。它可能返回 Success、Failure，最常见的是在执行过程中持续返回 Running。

• 条件节点 (Condition)：查询系统状态或环境信息，如“敌人是否在视野内？”、“电量是否大于20%？”。条件节点通常瞬间执行完毕，只返回 Success 或 Failure，绝不会返回 Running。

C. 装饰节点 (Decorator Nodes)

装饰节点只能拥有一个子节点，它的作用是修改或包装其子节点的返回结果和执行方式。

• 常见类型：反转节点 (Invert)（将 Success 变成 Failure，反之亦然）、循环节点 (Repeat/Loop)（让子节点执行 N 次或无限循环）、时间限制节点 (Timeout)（如果子节点 Running 超过设定时间则强制返回 Failure）。

---

顺序节点又分为普通顺序节点Sequence和反应式顺序节点ReactiveSequence：

普通 Sequence（带记忆）： 如果它有 A、B 两个子节点。Tick 执行时，A 成功了，接着执行 B。如果 B 是一个耗时动作，返回了 RUNNING（运行中），那么在下一次 Tick 时，普通的 Sequence 会直接跳过 A，继续从 B 开始执行。它“记住”了 A 已经成功了。

ReactiveSequence（无记忆，实时反应）： 同样是 A、B 两个子节点。B 返回了 RUNNING。但在下一次 Tick 时，ReactiveSequence 会强制重新从第一个节点 A 开始检查！

在动态环境中（比如踢足球），情况瞬息万变，需要用到后者。

---

如果把整个行为树（Behavior Tree）看作是一个大公司，树上的每一个“节点（Node）”就是一个个独立的员工。员工之间是不能直接在工位上大声喊话互相传递数据的（因为 C++ 类的实例之间是隔离的）。

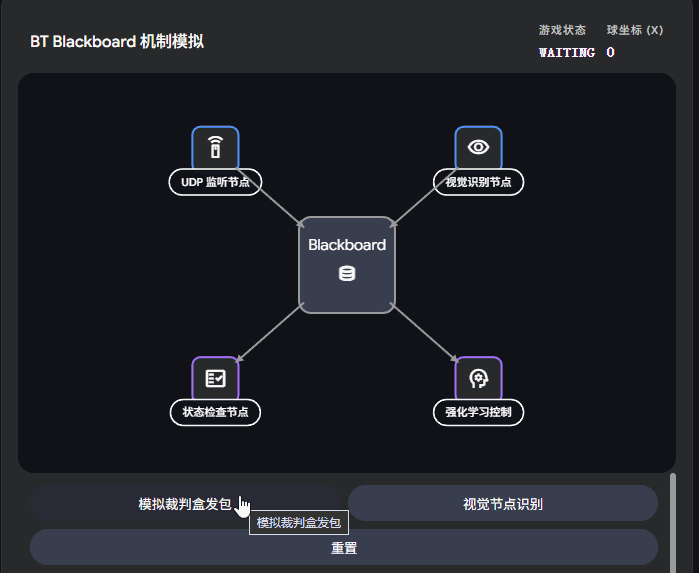

那么，“黑板（Blackboard）”就是公司走廊上的一块公共白板。

在 BehaviorTree.CPP 中，黑板机制是解决节点间数据共享与通信的绝对核心。它的底层本质是一个带有类型擦除的键值对字典。

核心概念：端口 (Ports) 与 黑板 (Blackboard)

在 BT.CPP 中，节点并不是直接去黑板上乱涂乱画的，它们必须通过端口（Ports）来进行合法的读写操作。

• Input Port (输入端口): 节点向系统声明：“在执行我的逻辑之前，我需要从黑板上读取一个特定类型的数据。”（比如：WalkToTarget 节点需要读取坐标）。

• Output Port (输出端口): 节点向系统声明：“我执行完毕后，会往黑板上写入一个数据，供后面的节点使用。”（比如：FindBall 节点会写入球的坐标）。

• InOut Port (双向端口): 既读又写（比如：更新某个计数器）。

黑板（Blackboard）本身不属于任何一个特定节点，它属于整棵行为树（或子树）。

---

在Groot界面中，带闪电图标说明这个节点是异步动作节点 (Asynchronous Action Node) 或者是有状态动作节点 (Stateful Action Node)。也就是说意味着它执行的是一个“耗时”的操作，并且它是“可被打断的”。

如果是普通同步节点的话， 当行为树 Tick 到它时，它会完全霸占 CPU。如果机器人跑向球需要 3 秒钟，那么在这个 3 秒内，整个行为树都会被卡死。甚至连急停指令都响应不了。

所以需要将其设置为异步节点，当行为树 Tick 到 SimpleChase 时，这个节点会在后台（通过独立线程或协程）启动底层的运动控制代码，然后瞬间向主树返回 RUNNING（运行中）状态，并交出控制权。 这样，行为树的主干依然可以保持 100Hz 甚至更高的频率高速循环运行。
