本节定位：为 BO 主线提供最小必要的设备模型上下文。只覆盖后续章节反复依赖的三个核心概念（drm_device、drm_file、设备节点），不涉及 PCI probe 流程和 KMS 初始化。

DRM 设备模型本质上遵循 Linux 标准的字符设备文件操作模型：内核通过 struct file_operations 向用户态暴露设备节点（/dev/dri/renderD128），用户态通过 open() / ioctl() / mmap() / close() 等标准系统调用与驱动交互。DRM 子系统在此基础上做了两层封装——drm_device 封装了硬件实例，drm_file 封装了每次 open 的客户端状态——但底层的 VFS → char dev → file_operations 调用链路与任何 Linux 字符设备完全一致。关于 Linux 设备驱动模型的基础知识（字符设备注册、file_operations、VFS 层交互等），请参阅 LDD（Linux Device Drivers）专栏，本节不再赘述。

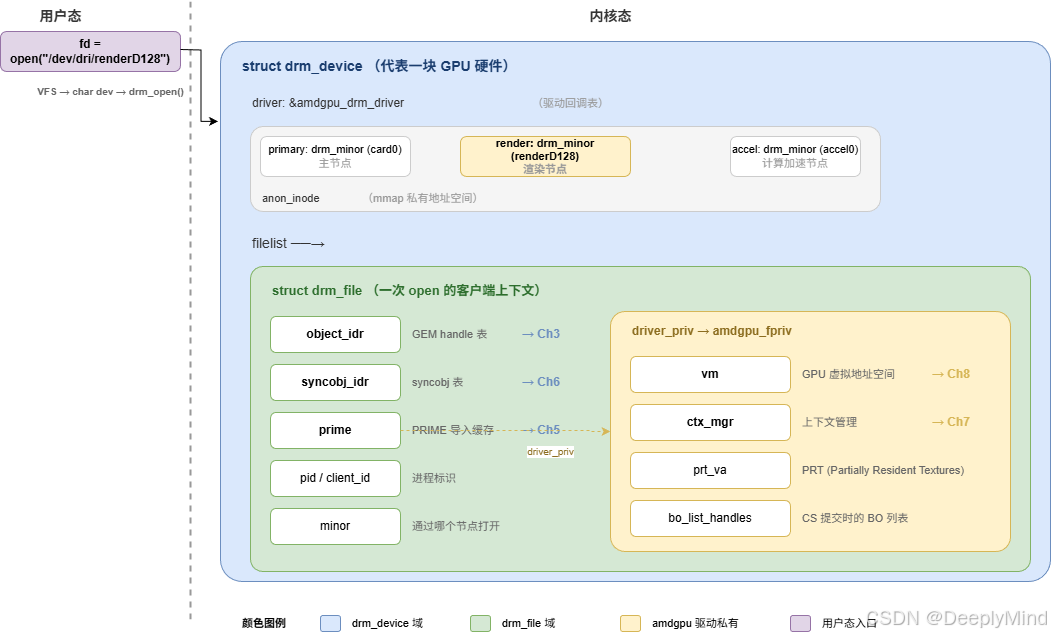

1. 全景：从用户态 open 到内核对象

一句话关系：drm_device 是"一块 GPU"，drm_file 是"一个进程对这块 GPU 的一次打开"。后续章节中所有 “per-client” 资源（handle、syncobj、VM、entity）都挂在 drm_file 上。

2. drm_device — GPU 硬件的内核抽象

源码：include/drm/drm_device.h

drm_device 在整个驱动生命周期中只有 一个实例（per PCI function），驱动初始化时由 devm_drm_dev_alloc() 分配。

2.1 与后续章节相关的关键字段

字段	类型	与 BO 主线的关联
driver	const struct drm_driver *	Ch3：gem_create_object 回调决定 GEM 对象如何分配
primary / render / accel	struct drm_minor *	决定用户通过哪个设备节点访问
anon_inode	struct inode *	Ch3：GEM mmap 使用的匿名 inode（drm_vma_offset_manager 基于此）
filelist	struct list_head	所有已打开的 drm_file 列表
driver_features	u32	功能标志位，决定是否启用 GEM/RENDER/SYNCOBJ/GPUVA 等

2.2 driver_features 与 BO 主线的关联

// include/drm/drm_drv.h
DRIVER_GEM          = BIT(0),   // 启用 GEM 子系统 → Ch3
DRIVER_RENDER       = BIT(3),   // 创建 render 节点（compute 必须）
DRIVER_SYNCOBJ      = BIT(5),   // 启用 syncobj → Ch6
DRIVER_GEM_GPUVA    = BIT(8),   // 启用 GPUVM → Ch8
DRIVER_COMPUTE_ACCEL = BIT(7),  // 计算加速专用节点（与 RENDER 互斥）

2.3 驱动嵌入模式

现代驱动不直接分配 drm_device，而是将其嵌入更大的驱动私有结构：

// drivers/gpu/drm/amd/amdgpu/amdgpu.h
struct amdgpu_device {
    struct drm_device       ddev;       // 嵌入 drm_device
    // ... 数千个 amdgpu 私有字段
};

// 获取方式：
struct amdgpu_device *adev = drm_to_adev(ddev);  // container_of

Xe 驱动同理：struct xe_device 嵌入 struct drm_device。

3. drm_file — 客户端上下文（最关键）

源码：include/drm/drm_file.h

每次用户态调用 open("/dev/dri/renderD128") 都会创建一个 drm_file 实例。这是 BO 主线中出现频率最高的关联对象。

3.1 与 BO 主线直接相关的字段

字段	含义	后续章节使用场景
object_idr	GEM handle → drm_gem_object * 的映射表	Ch3：drm_gem_handle_create() 插入、GEM_CLOSE 删除
syncobj_idr	syncobj handle → drm_syncobj * 的映射表	Ch6：drm_syncobj_create() / SYNCOBJ_WAIT
prime	PRIME 导入缓存（fd → handle）	Ch5：避免同一个 dma-buf 重复导入
driver_priv	驱动私有指针	Ch7/Ch8：amdgpu 在此存放 amdgpu_fpriv（含 VM、ctx_mgr）
pid / client_id	进程标识	调试：clients debugfs、fdinfo
minor	打开的设备节点	区分 primary/render/accel 权限
authenticated	是否已认证	render node 自动认证，primary 需要 master 授权

3.2 amdgpu 的 drm_file 扩展

// drivers/gpu/drm/amd/amdgpu/amdgpu.h
struct amdgpu_fpriv {
    struct amdgpu_vm        vm;             // per-client GPU 虚拟地址空间 → Ch8
    struct amdgpu_bo_va     *prt_va;        // PRT(Partially Resident Textures)
    struct mutex            bo_list_lock;
    struct idr              bo_list_handles; // CS 提交时的 BO 列表
    struct amdgpu_ctx_mgr   ctx_mgr;        // 上下文管理 → Ch7 scheduler entity
    struct amdgpu_eviction_fence_mgr evf_mgr; // eviction fence
};

关键洞察：在 amdgpu 中，每次 open() 都会创建独立的 amdgpu_vm（GPU 页表空间），这意味着不同进程有隔离的 GPU 地址空间。这是理解 Ch8 GPUVM 的前提。

3.3 drm_file 的生命周期

open("/dev/dri/renderD128")
    → drm_open()
        → drm_file_alloc()          // 分配 drm_file，初始化 idr 表
        → drm_driver.open()         // 驱动回调：amdgpu_driver_open_kms()
            → 分配 amdgpu_fpriv
            → 创建 amdgpu_vm（GPU 页表）
            → 初始化 ctx_mgr

    ... 用户操作（create BO / submit job / ...）...

close(fd)
    → drm_release()
        → drm_file_free()
            → 遍历 object_idr，释放所有 GEM handle（减引用）
            → 遍历 syncobj_idr，释放所有 syncobj
            → drm_driver.postclose()  // 驱动回调
                → 销毁 amdgpu_vm
                → 销毁 ctx_mgr（flush 所有 entity）
                → kfree(amdgpu_fpriv)

对后续章节的启示：

• Ch3 GEM：handle 是 per-file 的——进程 A 的 handle 42 和进程 B 的 handle 42 指向不同对象
• Ch5 共享：PRIME fd 是跨进程的，但导入后生成的 handle 仍是 per-file 的
• Ch7 Scheduler：entity 通常在 amdgpu_ctx（属于 ctx_mgr）中创建，随 file close 一起销毁
• Ch8 GPUVM：amdgpu_vm 是 per-file 的，file close 时所有 GPU 映射被拆除

4. 设备节点：render node vs primary node vs accel node

/dev/dri/
├── card0        → drm_minor (DRM_MINOR_PRIMARY)   → 图形显示 + 渲染
├── renderD128   → drm_minor (DRM_MINOR_RENDER)    → 纯渲染/计算（无需 root/master）
└── accel/
    └── accel0   → drm_minor (DRM_MINOR_ACCEL)     → 纯计算加速

节点类型	权限要求	典型用户	与本专栏关系
card0 (primary)	需要 DRM master 或 authenticated	X11/Wayland 合成器	本专栏不涉及
renderD128 (render)	任何用户可 open	Mesa/Vulkan/ROCm	本专栏核心路径
accel0 (accel)	任何用户可 open	专用 AI 加速器	与 render 互斥，原理相同

对 BO 主线的影响：本专栏所有 IOCTL 操作（GEM create、CS submit、VM_BIND 等）都走 render node 路径。render node 的用户无需 DRM_AUTH（自动 authenticated），也无法执行 modeset 操作——这确保了 compute 用户不会干扰显示。

5. IOCTL 分发机制（极简版）

后续每章都会涉及特定 IOCTL（GEM_CREATE、CS、VM_BIND 等），这里简述调用路径以建立直觉：

用户态: ioctl(fd, DRM_IOCTL_AMDGPU_GEM_CREATE, &args)
    │
    ▼  VFS → drm_ioctl()
    │
    ├─ 查表: drm_ioctls[] (DRM 核心) + amdgpu_ioctls[] (驱动)
    ├─ 权限检查: DRM_AUTH / DRM_MASTER / DRM_RENDER_ALLOW
    ├─ 参数拷贝: copy_from_user → 内核栈
    └─ 调用回调: amdgpu_gem_create_ioctl(dev, data, file_priv)
                                         ↑             ↑
                                     drm_device     drm_file

关键点：几乎所有 IOCTL 回调都接收 (struct drm_device *dev, void *data, struct drm_file *file_priv) 三个参数。理解了 drm_device 和 drm_file，就能看懂每个 IOCTL 的入口签名。

6. 小结：后续章节的阅读前提

读完本节，你需要记住的三件事：

1. drm_device = 一块 GPU。驱动加载时创建，生命周期等同于硬件设备。
2. drm_file = 一次 open。每个进程的每次 open 都是独立的客户端上下文，handle table、syncobj table、GPU VM 都是 per-file 隔离的。
3. render node 是本专栏的入口。所有 BO 操作通过 /dev/dri/renderD128 的 IOCTL 进入内核，回调签名统一为 (dev, data, file_priv)。

有了这三个锚点，后续章节中遇到 file_priv->object_idr（Ch3）、file_priv->syncobj_idr（Ch6）、fpriv->vm（Ch8）时，就不会感到突兀。

7. 本专栏不涉及的内容：PCI Probe 流程

drm_device 的创建发生在 PCI probe 阶段——内核发现 PCI 设备后调用驱动的 probe() 回调（如 amdgpu_pci_probe()），在其中完成硬件初始化、devm_drm_dev_alloc() 分配 drm_device、drm_dev_register() 注册设备节点等一系列操作。

本专栏聚焦于 drm_device 创建之后 的 BO 生命周期管理，不涉及以下内容：

• PCI 设备枚举与资源分配（BAR 映射、中断配置）
• 驱动的 probe() / remove() 回调实现
• devm_drm_dev_alloc() / drm_dev_register() / drm_dev_unregister() 流程
• 电源管理（suspend/resume）与热插拔

关于 PCI probe 的完整分析，请参阅 PCIe 专栏。本专栏的起点是：GPU 硬件已经就绪，drm_device 已经注册，用户态可以 open() 设备节点——从这里开始讲 BO 的故事。
