一、数据模型概述

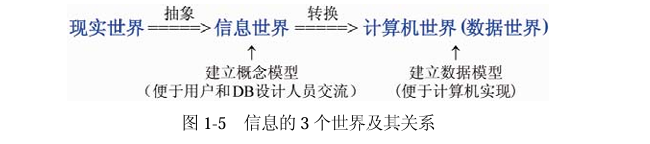

        计算机信息管理的对象是现实生活中的客观事物，但这些事物是无法直接送入计算机的， 必须通过进一步整理和归类，进行信息的规范化，然后才能将规范信息数据化并送入计算机的数据库中保存起来。这一过程经历了3个领域——现实世界、信息世界和数据(机器)世界。

• 数据模型：对现实世界数据特征的抽象，是现实世界的模拟。

• 数据模型的作用：用来描述数据、组织数据和对数据进行操作。

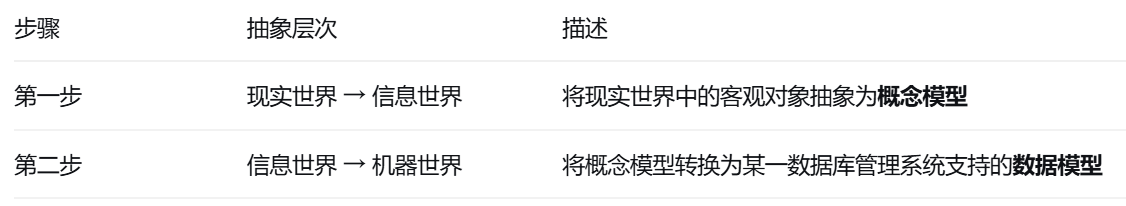

二、数据建模的两步抽象过程

        用户只与概念模型打交道，DBMS与数据模型打交道。

三、概念模型

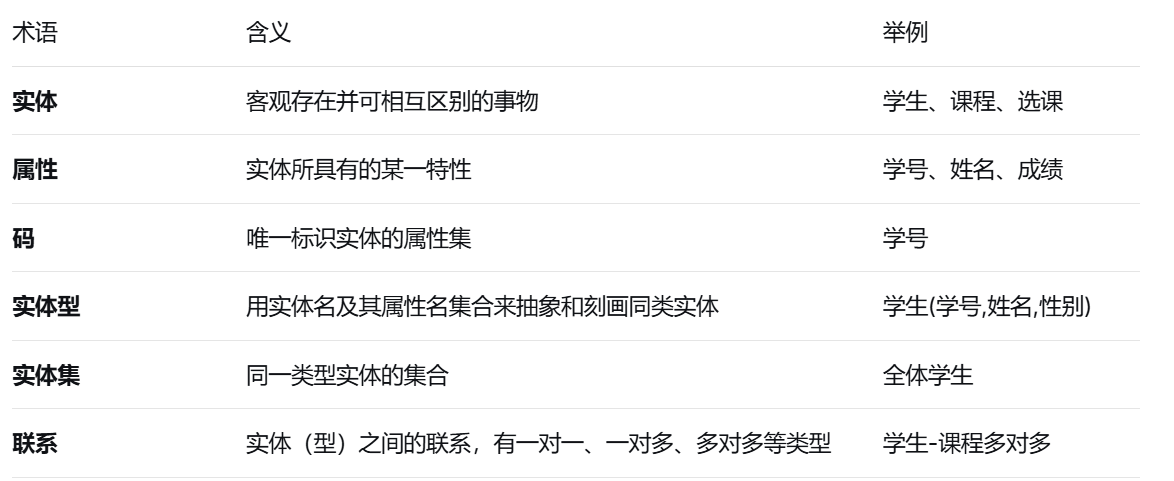

1.术语

2.E-R模型（实体-联系模型）

        概念模型的表示方法很多，其中最著名的是E-R方法(Entity-Relations，即实体-联系方法)， 它用E-R图来描述现实世界的概念模型。E-R图的主要成分是实体、联系和属性。E-R图通用 的表现规则如下。

• 实体 → 矩形框

• 属性 → 椭圆框

• 联系 → 菱形框

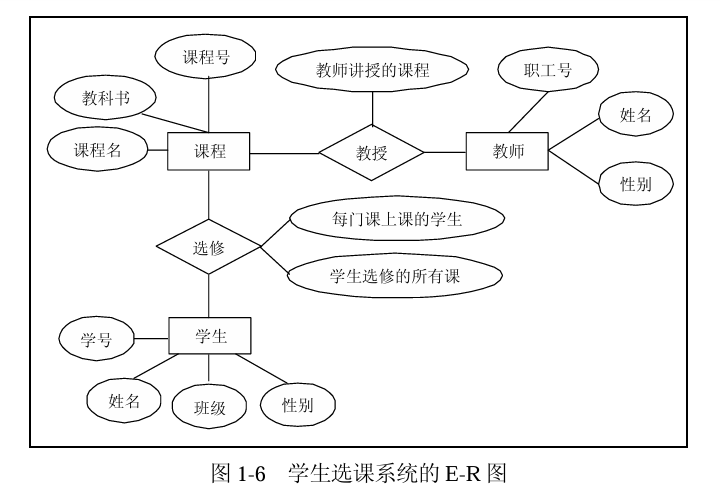

        例如，要画出某个学校学生选课系统的E-R图，学校每学期开设若干课程供学生选择，每门课程可接受多个学生选修，每个学生可以选修多门课程，每门课程有一个教师讲授，每个教 师可以讲授多门课程。

四、数据模型

        数据库中的数据是结构化的，它是按某种数据模型来组织的。当前流行的基本数据模型有 3 类：关系模型、层次模型和网状模型。它们之间的根本区别在于数据之间联系的表示方式不 同。关系模型用二维表来表示数据之间的联系；层次模型用树结构来表示数据之间的联系；网 状模型用图结构来表示数据之间的联系。

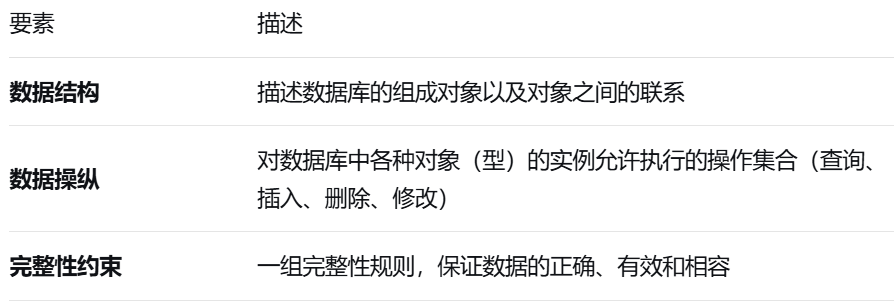

1.数据模型三要素

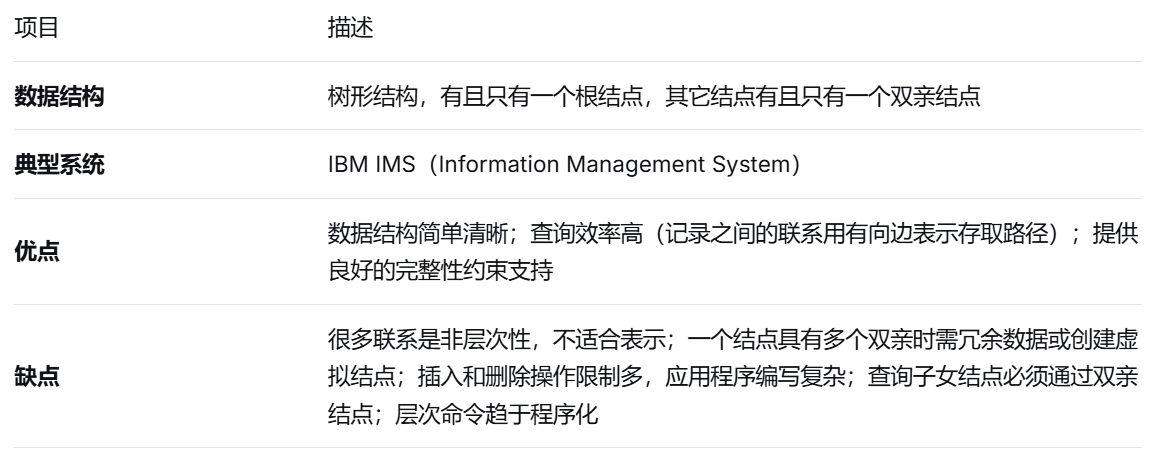

2.层次模型

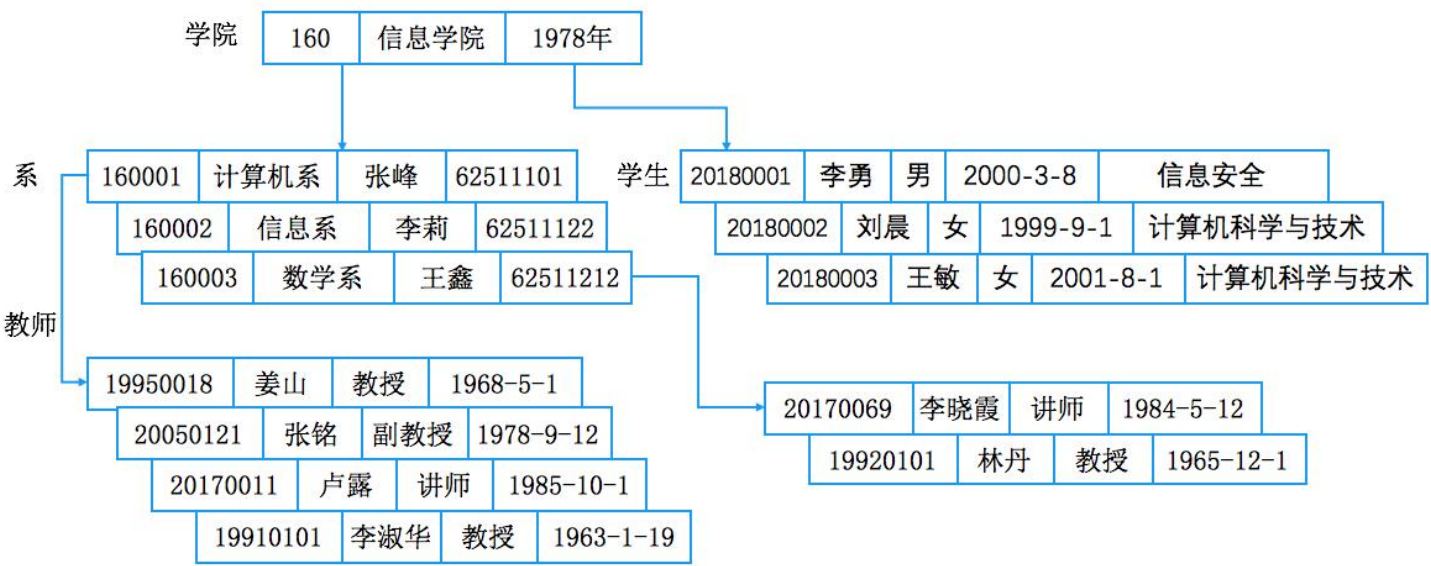

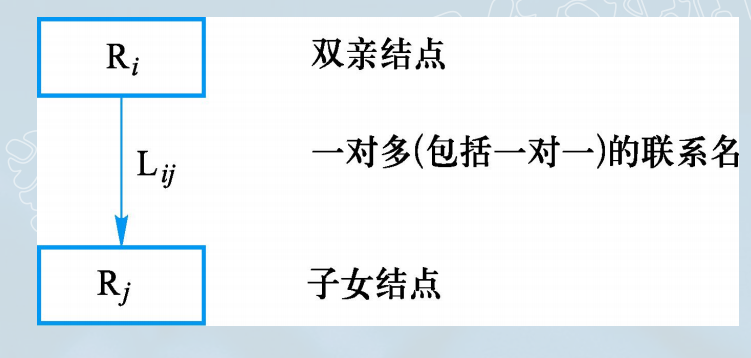

        层次数据模型是数据库系统最早使用的一种模型，它的数据结构是一棵有向树。层次结构模型具有如下特征。

        （1）有且仅有一个结点没有双亲，该结点是根结点。

        （2） 其他结点有且仅有一个双亲。

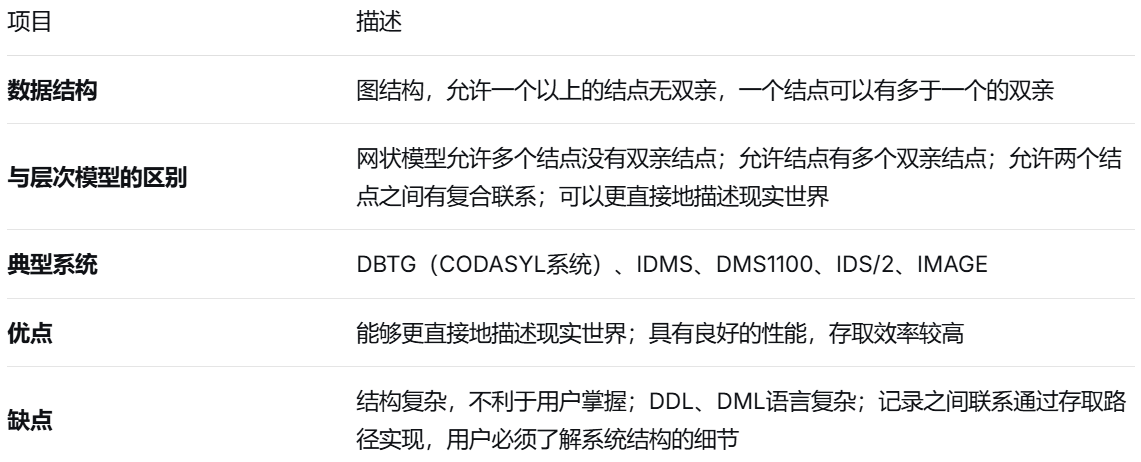

3. 网状模型

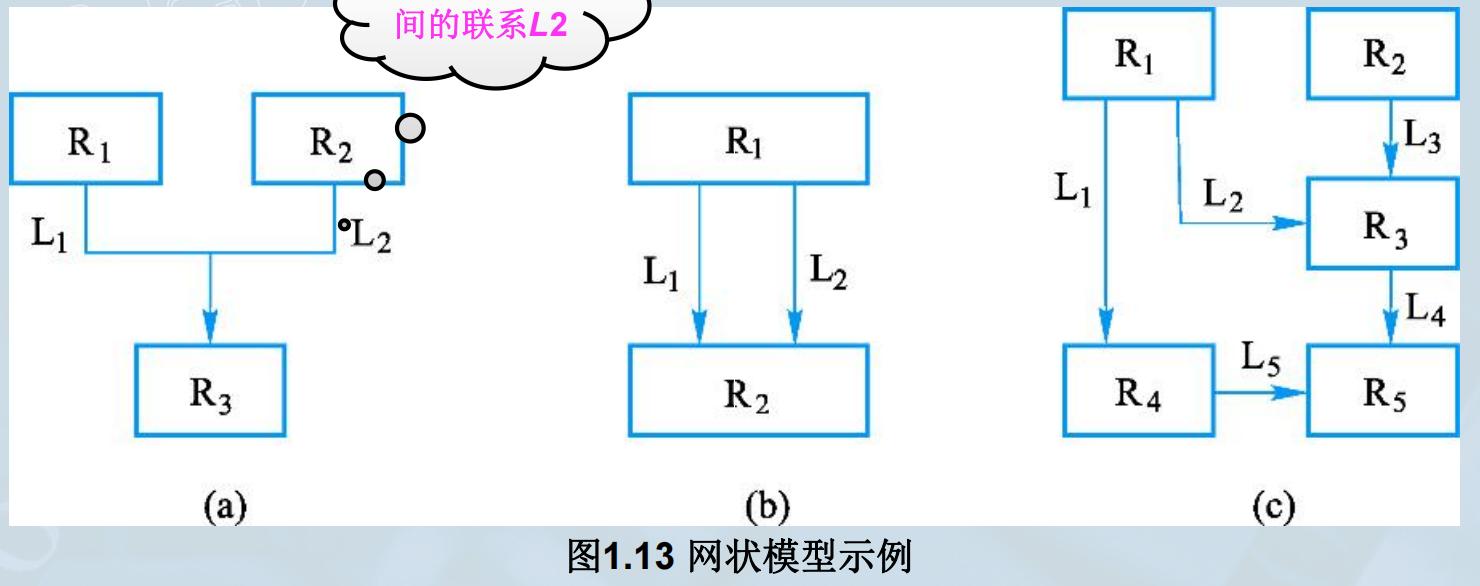

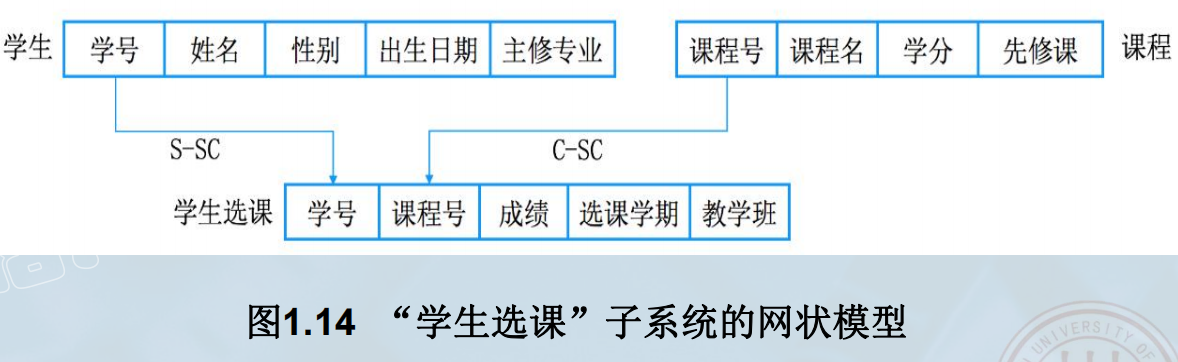

        如果取消层次模型的两个限制，即两个或两个以上的结点都可以有多个双亲，则“有向树” 就变成了“有向图”。“有向图”结构描述了网状模型。网状模型具有如下特征。

        （1）可有一个以上的结点没有双亲。

        （2）至少有一个结点可以有多于一个双亲。

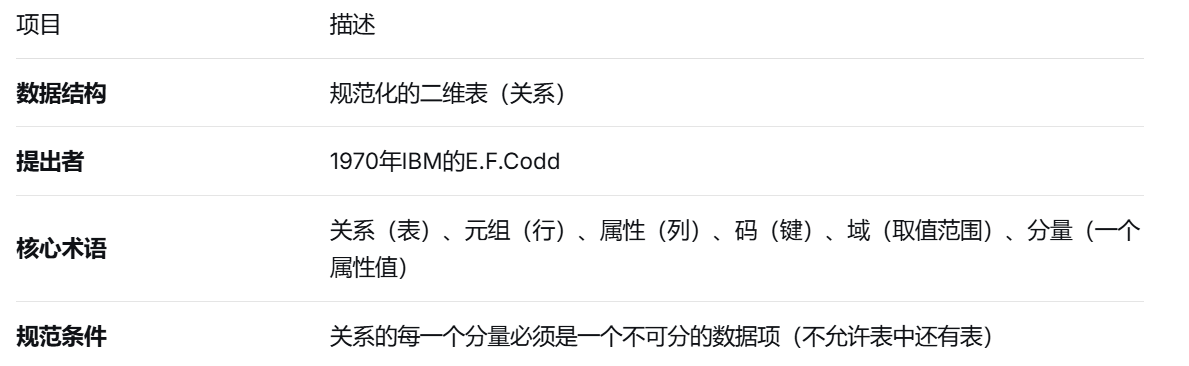

4. 关系模型

        关系模型(Relational Model)是用二维表格结构来表示实体和实体之间联系的数据模型。关系模型的数据结构是一个“二维表框架”组成的集合，每个二维表又可称为关系。因此可以说， 关系模型是“关系框架”组成的集合。

        关系模型是使用最广泛的数据模型，目前大多数数据库管理系统都是关系型的。

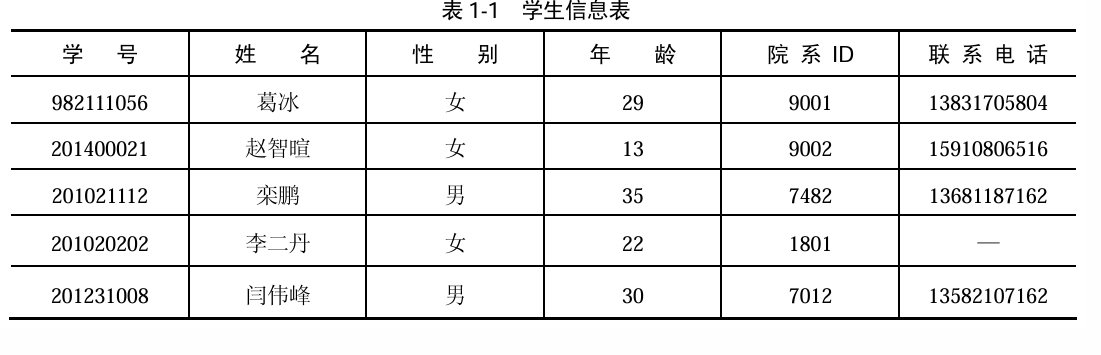

        例如：对于某校学生、课程和成绩的管理，要用到如表1-1至表1-3所示的几个表格。如果要找到学生“栾鹏”的“高等数学”成绩，首先需在学生信息表中找到【姓名】为“栾鹏” 的记录，记下他的学号201021112，如表1-1所示。

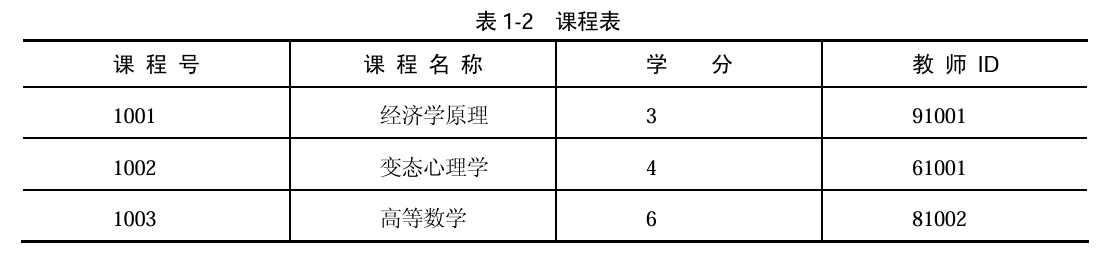

        再到课程表中找到【课程名称】为“高等数学”的【课程号】1003，如表1-2所示。

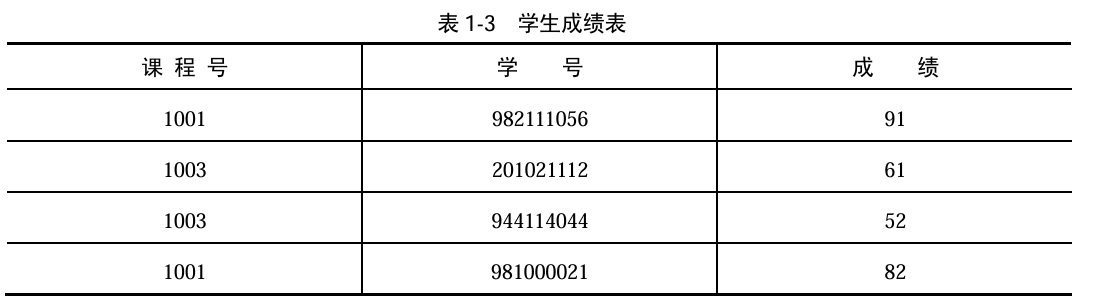

        接着到成绩表中查找【课程号】为1003，【学号】为201021112的对应成绩值，如表1-3 所示。

        关系模型中数据的逻辑结构就是一张二维表，它由行和列组成。 一张二维表对应了一个关系，表中的一行即为一条记录，表中的一列即为记录的一个属性。

五、关系模式

        关系模式就是数据库中 "表的结构定义"，是对一张二维表的完整描述。

1.关系模式与关系

• 关系模式：是表的 "型"，静态的，描述 "这张表有哪些列、每列是什么类型、列之间有什么关系"
• 关系：是表的 "值"，是动态的、随时间变化的具体数据，是关系模式在某一时刻的实例

        例如：关系模式：学生(学号, 姓名, 性别, 出生日期, 主修专业)

        关系：就是学生表中实际存储的一行行学生数据

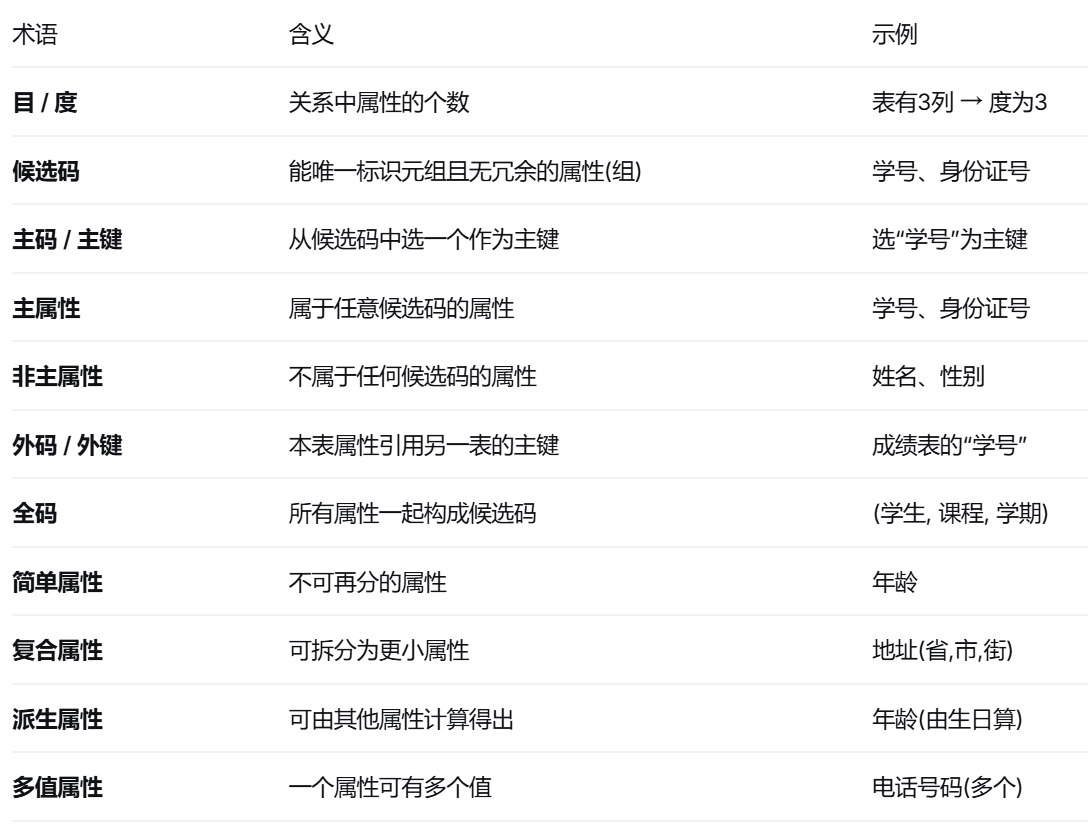

2.关系模式相关概念

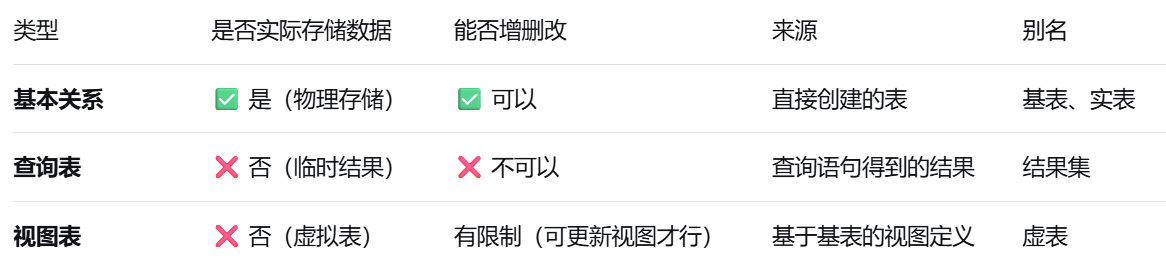

3.三种关系类型

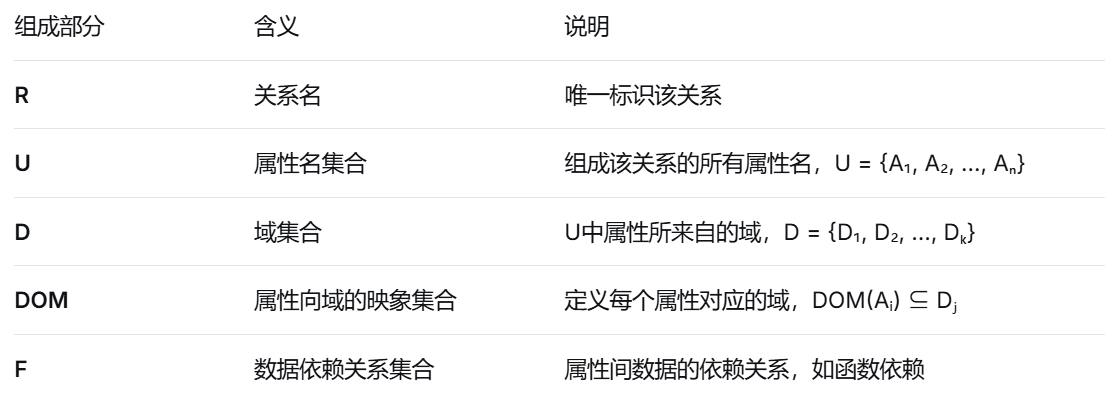

4.关系模式形式化表示

R (U, D, DOM, F)

R = 学生
U = {学号，姓名，性别，出生日期，主修专业，联系电话}
D = {字符串(12)，字符串(20)，字符串(2)，日期，字符串(30)，字符串(15)}
DOM = {DOM(学号)=字符串(12)， DOM(姓名)=字符串(20)， DOM(性别)=字符串(2)，
       DOM(出生日期)=日期， DOM(主修专业)=字符串(30)， DOM(联系电话)=字符串(15)}
F = {学号 → 姓名，性别，出生日期，主修专业，联系电话}   // 函数依赖
     实体完整性：学号不能为空
     用户定义完整性：性别 ∈ {'男', '女'}，联系电话格式为手机号

学生（学号，姓名，性别，出生日期，主修专业，联系电话）

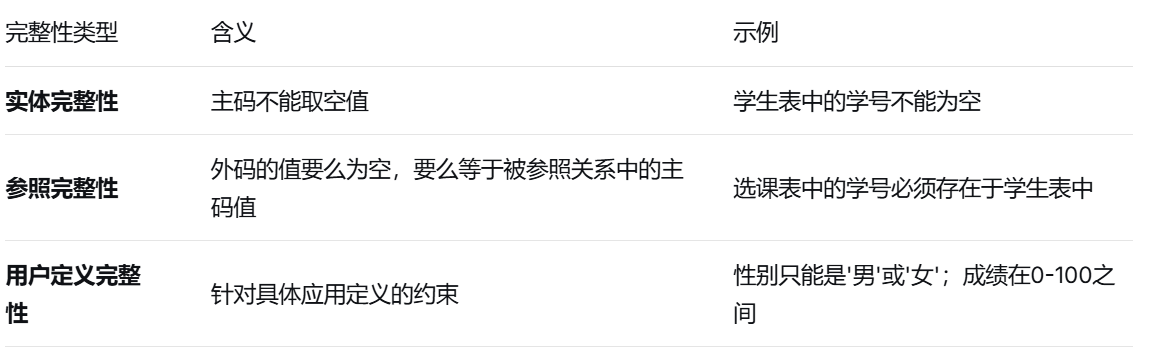

5.完整性约束类

        完整性约束：是数据库里的一套自动执行的规则，用来保证你存储的数据是正确、合法、一致的。

        触发器：一种自动执行的存储程序。不用主动调用，而是绑定在某张表的事件（INSERT、UPDATE、DELETE）上，当该事件发生时，数据库会自动触发它运行。

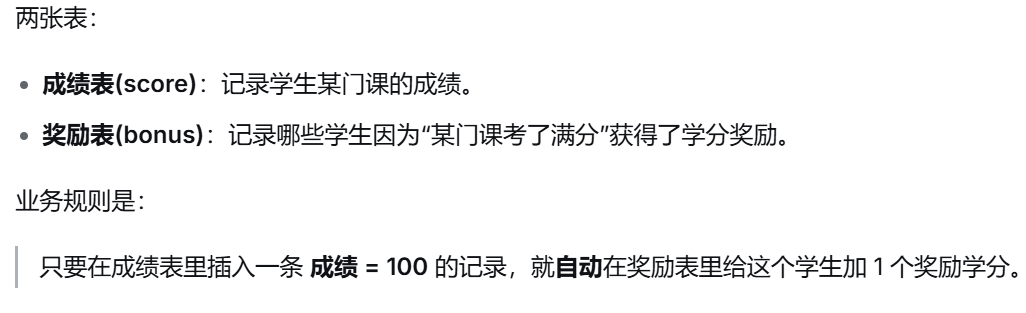

        举例：成绩等级与奖励学分

6.E-R模型到关系模式的转换规则

（1）实体转表

每一个实体型（矩形框）必须转换为一个关系模式（一张表）

        例： 实体 学生（属性：学号，姓名）
        → 创建表 学生(学号, 姓名)，主键为 学号

（2）联系转表

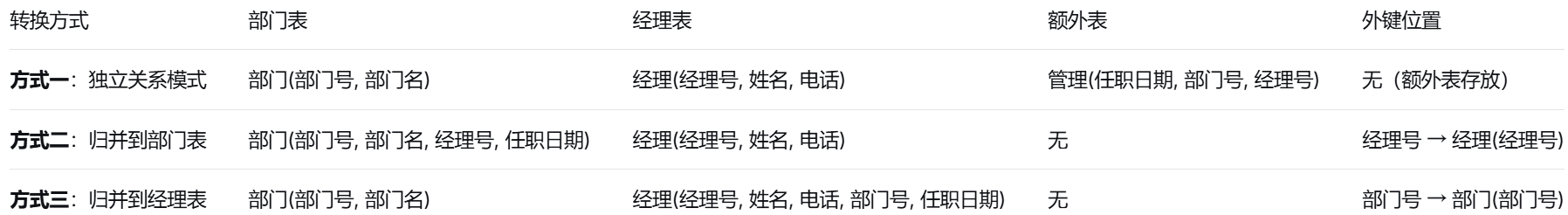

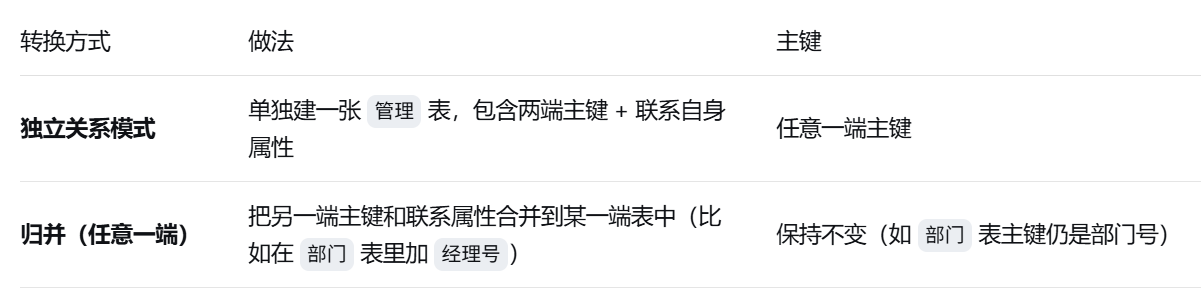

        一对一 (1:1)

业务例子：

• 实体：部门（主键：部门号）

• 实体：经理（主键：经理号）

• 联系：管理（一个部门由一个经理管理，一个经理只管一个部门）

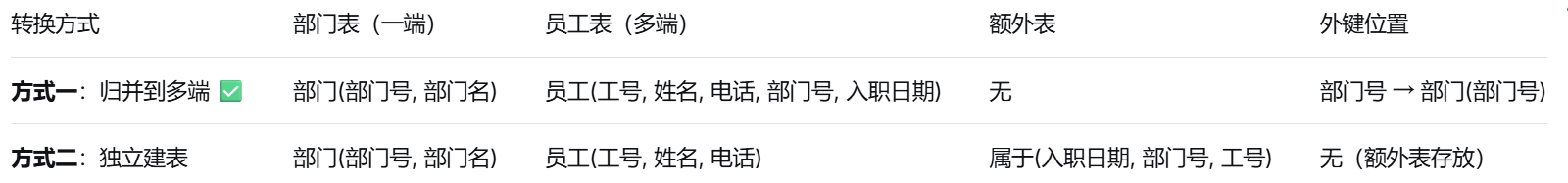

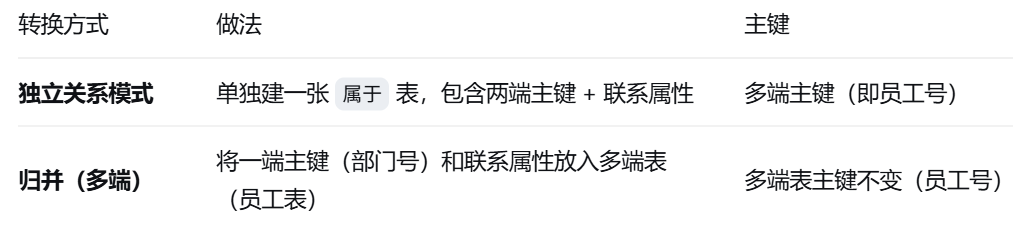

        一对多 (1:N)

业务例子：

• 实体：部门（一）

• 实体：员工（多）

• 联系：属于（一个部门有多名员工，一名员工只属于一个部门）

注意：不能归并到“一”端，否则一个部门只能存一名员工。

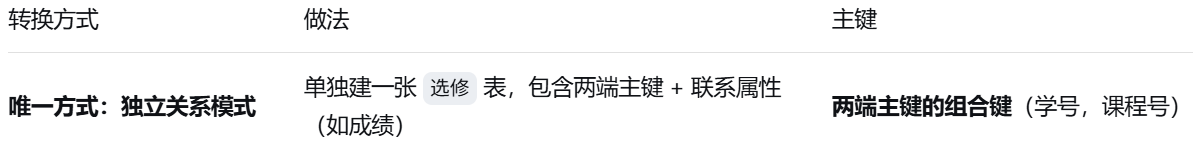

        多对多 (M:N)

业务例子：

• 实体：学生（主键：学号）

• 实体：课程（主键：课程号）

• 联系：选修（一个学生可选多门课，一门课可被多名学生选）

        总结：一对一两端都可合，一对多合多端，多对多必须独立建中间表。
